得实打印机设置

b. 打印机停止使用 5 分钟（默认出厂设置），即自动切换到节能模 式（详见第 4 章）。
c. 只有当产品无任何外接输入电源时，才能实现零能耗。
3． 在换气不畅的房间中长时间使用或打印大量文件时，建议用户适时 换气。
4． 如果用户需对产品性能升级或更换模块，请来电咨询，我们将给您 详细解答。
5． 当您弃置达到使用寿命年限的针式打印机或其原装耗材时，我们建 议您将废弃产品返还给本公司或全国各地的得实服务网点，由得实 集团作统一处理，以保护生态环境。
座，以保证人员、设备的安全使用。 连接打印机通讯电缆时，请先关闭打印机和计算机电源，再用电
缆将两者连接。 请勿接触打印头外壳，以防烫伤。 清洁打印机前，先关闭电源开关，从电源插座拔掉电源插头。用
软棉绒布沾少量中性清洁剂或酒精，轻抺打印机外部。 如遇打印机发生故障，除经授权的技术员外，不可擅自进行维修
前 盖：保护打印头及其它内部部件并降低噪音。 打 印 头：由打印针及其驱动部分组成。 导 纸 板：调整摩擦式进纸（前进纸）的边缘位置，让纸张以正确的
位置送入。 载 纸 板：用于放置单页纸，以便其出入。 托 纸 板：便于放置尺寸较大的单页纸。 电源开关：电源接通或断开。 送纸调杆：该调杆有两个位置，出现 为链式纸，出现 为单页纸。 间隙调杆：调校打印头间隙，以配合纸张厚度。 旋 钮：手动送纸（仅在断电情况下使用）。 控制面板：显示打印机状态，可对打印机功能进行多种简易操作。 色 带 盒：内装打印色带。 色带导架：固定色带芯。 链 轮：控制链式纸的传动、左右调整位置、锁定。 接 口：连接计算机与打印机，标准配置为 USB 接口。 电 源 线：连接打印机和电源插座。
第 3 章 控制面板 ....................................... 3-1 3.1 按钮及其指示灯 .................................. 3-1 3.2 开机功能 ........................................ 3-3 3.3 组合功能 ........................................ 3-6 3.4 设置模式下的按键功能 ........................... 3-10

ds7310采用高速打印头设计打印宽度136列打印速度高达188汉字秒打印针寿命3亿次前后两种平推式进纸1000万字符长寿命耐用大色带gb18030中文大字符集硬字库及多款防改写数字半角英数字及八款条形码打印使ds7310在硬件方面别具特色

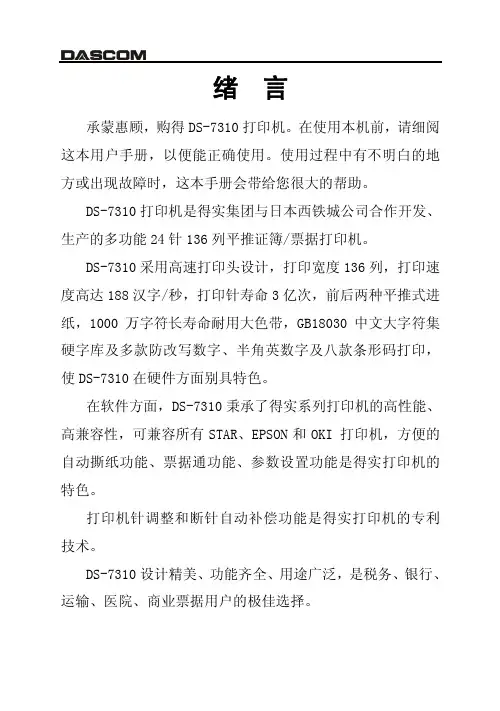

绪 言
承蒙惠顾，购得 DS-7310 打印机。在使用本机前，请细阅 这本用户手册，以便能正确使用。使用过程中有不明白的地 方或出现故障时，这本手册会带给您很大的帮助。 DS-7310 打印机是得实集团与日本西铁城公司合作开发、 生产的多功能 24 针 136 列平推证簿/票据打印机。 DS-7310 采用高速打印头设计，打印宽度 136 列，打印速 度高达 188 汉字/秒，打印针寿命 3 亿次，前后两种平推式进 纸，1000 万字符长寿命耐用大色带，GB18030 中文大字符集 硬字库及多款防改写数字、半角英数字及八款条形码打印， 使 DS-7310 在硬件方面别具特色。 在软件方面，DS-7310 秉承了得实系列打印机的高性能、 高兼容性，可兼容所有 STAR、EPSON 和 OKI 打印机，方便的 自动撕纸功能、票据通功能、参数设置功能是得实打印机的 特色。 打印机针调整和断针自动补偿功能是得实打印机的专利 技术。 DS-7310 设计精美、功能齐全、用途广泛，是税务、银行、 运输、医院、商业票据用户的极佳选择。
安装打印机
1-5
4、用手小心地将打印头移至中央位置处。 5、更换色带盒之前，请先拿开旧色带盒。 （当第一次安装新色带盒时， 应跳过此步骤，直接进行下一步骤） 6、沿顺时针方向转动色带盒上的旋钮，确保色带芯已被拉紧。
7、如下图所示，将色带盒从机架两边的凹槽插入，使色带盒两边的卡 扣卡在机架两侧板的凹槽内； 将色带芯夹在打印头和色带保护片中间， 并转动色带盒上旋钮，拉紧色带芯；

参数可选择设置项缺省设置仿真模式24针图像标准24针图像中文模式无效有效有效自动回车有效无效有效自动换行无效有效无效单向打印无效有效无效纵向表线连接有效无效有效半角数字标准银行数字标准货币符号人民币美圆日圆欧圆人民币斜线零有效无效有效打印速度高密高速超高速高密汉字高速打印方一次两次两次针轮换无效有效有效补尝第一根断针分钟10分钟关2分钟分钟图像模式模式一模式二模式一系统设置参数含义a
2
安全规范
使 用 注 意 事 项
为了避免受到电击和伤害及防止损坏打印机， 在接上电源之前， 务请注意以下重要事项： 仔细阅读操作手册等说明文件。 打印机必须平放在固定的台面上。 避免震动、碰撞、高温和阳光直射、灰尘等。 请勿将打印机置于潮湿的环境中，请勿让雨水等任何液体沾湿打 印机。 打印机应安放在接近插座的地方，方便操作者进行电源插头的拔 插操作。 确保电源的电压值与打印机所规定的电压值一致，避免与电冰箱 等大功率或有干扰的电器同一电源。 为保证安全操作，三脚插头必须插进三孔交流电源插座中，其中 地线必须有效接地。 电源延长线必须为三芯并正确连接，以提供接地。 若交流电源插座与打印机插头不匹配，请更换合适的交流电源插 座，以保证人员、设备的安全使用。 连接打印机通讯电缆时，请先关闭打印机和计算机的电源，选用 适合的联机电缆将打印机和计算机连接起来， 并锁定卡口和旋紧 螺丝。 请勿接触打印头外壳，以防止高温伤害。 清洁打印机前，先关闭电源开关，从电源插座拔掉电源插头。用 软棉绒布沾少量中性清洁剂或酒精，轻抺打印机外部。 如遇打印机发生故障，除认可的合格技术员外，不可擅自进行维 修工作。

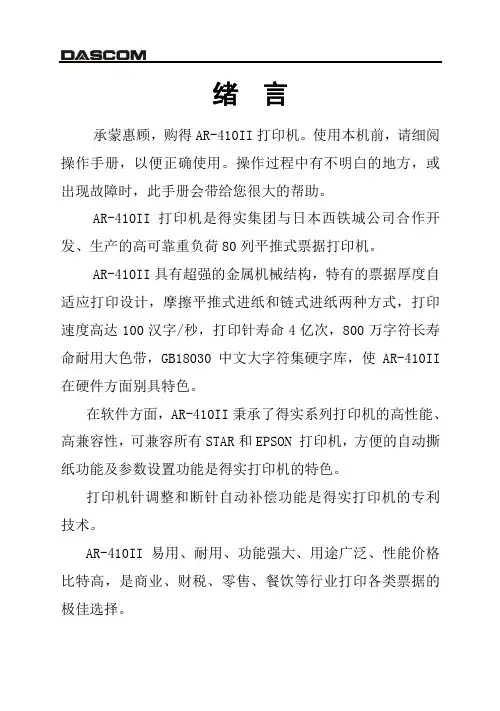

绪 言
承蒙惠顾，购得 AR-410II 打印机。使用本机前，请细阅 操作手册，以便正确使用。操作过程中有不明白的地方，或 出现故障时，此手册会带给您很大的帮助。 AR-410II 打印机是得实集团与日本西铁城公司合作开 发、生产的高可靠重负荷 80 列平推式票据打印机。 AR-410II 具有超强的金属机械结构，特有的票据厚度自 适应打印设计，摩擦平推式进纸和链式进纸两种方式，打印 速度高达 100 汉字/秒，打印针寿命 4 亿次，800 万字符长寿 命耐用大色带，GB18030 中文大字符集硬字库，使 AR-410II 在硬件方面别具特色。 在软件方面，AR-410II 秉承了得实系列打印机的高性能、 高兼容性，可兼容所有 STAR 和 EPSON 打印机，方便的自动撕 纸功能及参数设置功能是得实打印机的特色。 打印机针调整和断针自动补偿功能是得实打印机的专利 技术。 AR-410II 易用、耐用、功能强大、用途广泛、性能价格 比特高，是商业、财税、零售、餐饮等行业打印各类票据的 极佳选择。

注：只有当产品无任何外接输入电源时，才能实现零能耗。 3． 如果用户需对产品性能升级或更换模块， 请来电咨询， 我们将给您 详细解答。 4． 当您弃置达到使用寿命年限的针式打印机产品时， 我们建议您将废 弃产品返还给本公司或全国各地得实服务网点， 由得实集团作统一 处理，以保护生态环境。 5． 本产品能使用含 50％回收纤维的打印纸进行打印。
送纸旋钮：手动送纸（仅在断电情况下使用）。 打 印 头：24 根打印针及其驱动部分组成。 控制面板：显示打印机状态，可对打印机功能进行多种简易操作。 电源开关：电源接通或断开。 链 轮：控制链式纸的传动、左右调整位置、锁定。
并行接口：连接计算机与打印机，标准配置为并行接口，可选配置为 USB 接口。 锁 杆：锁住链轮，使其位置固定。
8、转动色带盒上的旋钮，来回移动打印头，确保色带已被拉紧。 9、将间隙调杆拨回原来的位置，以使打印头和滚筒之间的间隙恢复到 原始状态。 10、小心盖好顶盖。打印机正常工作时，盖上顶盖可以隔离灰尘，同 时降低打印时产生的噪音，取下顶盖仅是为了更换色带及进行调 整。 安装打印机 1-6

色带盒的拆卸
1、关闭打印机电源。请勿在接通电源的状态下更换色带盒，以免造成 打印机的损坏及人员受伤。 2、将间隙调杆向上拨至最大位置，使打印头和滚筒之间的间隙处于最 大值，即“换色带”的位置。 3、小心把打印头移到中间位置。注意：在刚打印结束时，打印头温度 很高，请注意并避免烫伤。 4、先把色带导架从打印头罩上卸下，再用手捏住色带盒中间的把手， 往上方拉出。
使用单页纸 ...................................... 2-9 控制面板 ..................................... 3-1 按钮及其指示灯 .................................. 3-1 开机功能 ........................................ 3-4 组合功能 ........................................ 3-7 纸灰度检测模式 ................................. 3-10 参数设置 ..................................... 4-1 如何进行参数设置 ................................ 4-2 系统设置 ........................................ 4-3 纸张设置 ........................................ 4-7 接口设置 ....................................... 4-11 ESC/P 和 LQ 仿真参数设置......................... 4-12 OKI 仿真参数设置项 ............................. 4-15 双向测试及纵向校正 ............................. 4-16 打印针自动调整设置 ............................. 4-20 打印针补偿设置 ................................. 4-21 恢复出厂设置 ................................... 4-23 1

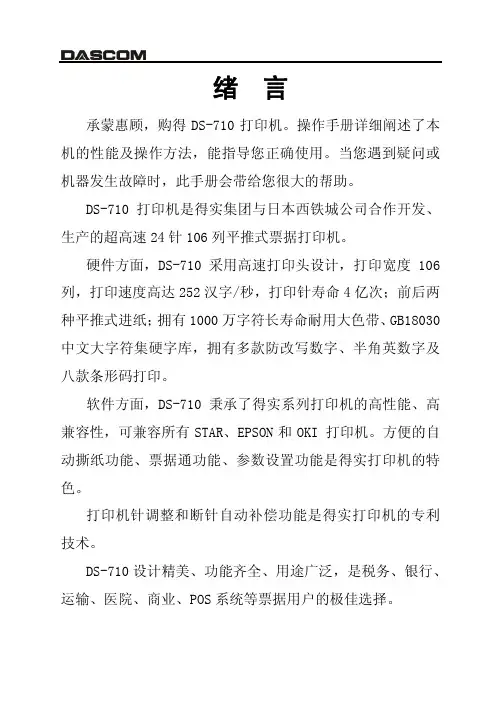

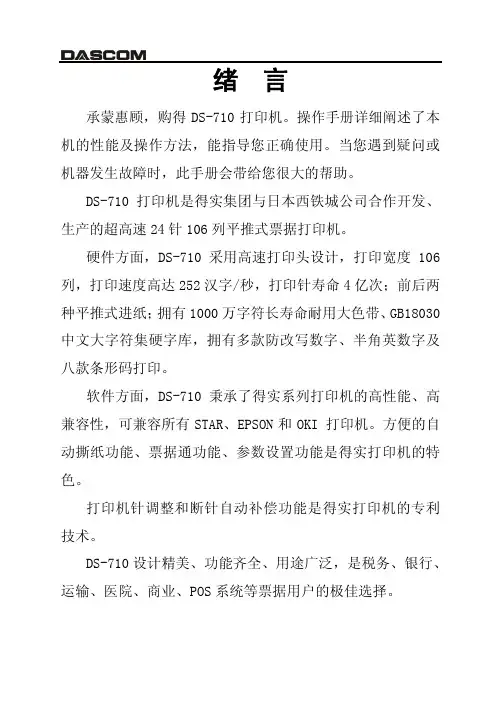

绪 言承蒙惠顾，购得DS-710打印机。

操作手册详细阐述了本机的性能及操作方法，能指导您正确使用。

当您遇到疑问或机器发生故障时，此手册会带给您很大的帮助。

DS-710打印机是得实集团与日本西铁城公司合作开发、生产的超高速24针106列平推式票据打印机。

硬件方面，DS-710采用高速打印头设计，打印宽度106列，打印速度高达252汉字/秒，打印针寿命4亿次；前后两种平推式进纸；拥有1000万字符长寿命耐用大色带、GB18030中文大字符集硬字库，拥有多款防改写数字、半角英数字及八款条形码打印。

软件方面，DS-710秉承了得实系列打印机的高性能、高兼容性，可兼容所有STAR、EPSON和OKI 打印机。

方便的自动撕纸功能、票据通功能、参数设置功能是得实打印机的特色。

打印机针调整和断针自动补偿功能是得实打印机的专利技术。

DS-710设计精美、功能齐全、用途广泛，是税务、银行、运输、医院、商业、POS系统等票据用户的极佳选择。

本产品信息如有更改，恕不另行通知。

本资料仅供参考。

除中国现行法律法规规定，得实集团不承担任何由于使用本资料而造成的直接或间接损失的责任。

得实集团保留最终解释权。

目录第1章安装打印机.....................................1-11.1开箱和检查......................................1-11.2放置打印机......................................1-21.3打印机部件......................................1-31.4安装和拆卸色带盒................................1-51.5打印机和主机连接................................1-81.6连接电源.......................................1-101.7安装打印驱动程序...............................1-11第2章纸的安装和使用.................................2-12.1选纸............................................2-12.2调校打印头间隙..................................2-12.3 使用单页纸......................................2-32.4 使用链式纸......................................2-4 第3章控制面板.......................................3-13.1按钮及其指示灯..................................3-13.2开机功能........................................3-43.3组合功能........................................3-8第4章参数设置.......................................4-14.1如何进行参数设置................................4-24.2系统设置........................................4-34.3 纸张设置........................................4-74.4 接口设置.......................................4-124.5 ESC/P和LQ仿真参数设置..........................4-134.6 OKI仿真参数设置................................4-164.7 双向测试及纵向校正.............................4-174.8 打印针自动调整设置.............................4-214.9 打印针补偿设置.................................4-224.10 恢复出厂参数设置...............................4-24第5章票据通设置和使用...............................5-15.1票据通设置......................................5-25.2票据通的使用....................................5-3第6章用户调整设置...................................6-16.1 链式装纸页首调整................................6-16.2 摩擦装纸页首调整................................6-26.3 撕纸位置调整....................................6-3第7章故障和保养.....................................7-17.1 故障处理........................................7-17.2 保养与维护......................................7-6第8章规格...........................................8-18.1 打印机规格......................................8-18.2 接口接头引脚....................................8-48.3 字符集..........................................8-88.4 控制码摘要表...................................8-148.4.1ESC/P和LQ仿真控制码摘要表..................8-148.4.2OKI仿真控制码摘要表........................8-18附录1：电子信息产品污染控制的说明.....................9-1安全规范使 用 注 意 事 项为了避免受到电击和伤害及防止损坏打印机，在接上电源之前，务请注意以下重要事项：仔细阅读操作手册等说明文件。

第 3 章 控制面板 ....................................... 3-1
3.1 按钮及其指示灯 .................................. 3-1 3.2 开机功能 ........................................ 3-4 3.3 组合功能 ........................................ 3-7
请将打印机平放在工作台上。 避免将打印机置于过热、过度潮湿和灰尘过多的地方。 接上稳定电源，避免与电冰箱之类大功率或有干扰的电器同 一电源。 关闭打印机电源开关后，才能拔插电源线，打印机应尽可能 放置在接近插座的地方，便于使用。 打印机必须放置在走纸空间足够的地方。 如果用打印机并行接口连接，必须确保电缆长度在 2 米范围 内。用 RS-232C 连接，可选 SPC-32K 转换器，连接距离可在 15 米以内。
7、略为倾斜色带架，按次序将标识①、②的卡位安装于机架上，轻按 色带盒，使其安装到位；接着把色带芯导入打印头下侧，再把标识 ③色带导架上的卡位安装到打印头罩对应的卡位上，如下图所示。
本产品信息如有更改，恕不另行通知。 本资料仅供参考。除中国现行法律法规规定，得实集团 不承担任何由于使用本资料而造成的直接或间接损失的责 任。 得实集团保留最终解释权。
目录
第 1 章 安装打印机 ..................................... 1-1
1.1 开箱和检查 ...................................... 1-1 1.2 放置打印机 ...................................... 1-2 1.3 打印机部件 ...................................... 1-3 1.4 载纸板的安装及拆卸 .............................. 1-5 1.5 安装和拆卸色带盒 ................................ 1-6 1.6 打印机和主机连接 ................................ 1-9 1.7 连接电源 ....................................... 1-11 1.8 安装打印驱动程序 ............................... 1-12

电 源 线：连接打印机和电源插座。
安装打印机
1-4
1.4 载纸板的安装及拆卸
如图所示，让载纸板前端的突起对着打印机的方槽，平推载纸板， 令两侧的固定扣扣紧打印机对应的固定销，载纸板即安装完成。
一手按住打印机，另一手握住载纸板，用力往外拉，使固定扣脱 离固定销，即可卸下载纸板。
4
第1章 安装打印机
1.1 开箱和检查
打开纸箱，对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失，请与卖方联系。 注意：使用之前，请先取出打印头固定板，保留原包装箱及缓冲材 料，以备以后使用。
安装打印机
1-1
1.2 放置打印机
在安装打印机之前，首先要确定一个合适的地方放置打印机。 这里“合适的地方”是指： 请将打印机平放在工作台上。 避免将打印机置于过热、过度潮湿和灰尘过多的地方。 接上稳定电源，避免与电冰箱之类大功率或有干扰的电器同 一电源。 关闭打印机电源开关后，才能拔插电源线，打印机应尽可能 放置在接近插座的地方，便于使用。 打印机必须放置在走纸空间足够的地方。 如果用打印机并行接口连接，必须确保电缆长度在 2 米范围 内。用 RS-232C 连接，可选 SPC-32K 转换器，连接距离可在 15 米以内。
参数可选择设置项缺省设置仿真模式escp2okiescp2自动回车escp2无效有效有效自动回车oki无效有效无效自动换行无效有效无效单向打印无效有效无效表格线连接不打印断开连接半角数字标准银行数字oki数字标准半角字体宋体美术体等线体宋体货币符号人民币美元日元欧元人民币斜线零无效有效无效打印速度高密高速超高速高密针轮换无效有效有效补偿第一根断针11121314151617181920212223241112131415161718192021222324分钟5分钟10分钟分钟多层纸打印无效正常拷贝加强拷贝正常拷贝高速模式无效有效有效系统设置参数含义a

色带盒的安装
1、关闭打印机电源。 2、先把前盖揭起，如下图所示。
3、将间隙调杆拨至最大位置，以便打印头和打印辊之间的间隙处于最 大值，即“换色带”的位置，如下图所示。
安装打印机 1-6
4、用手小心将打印头移至中间位置处。 5、更换色带盒之前，请先拿开旧色带盒。（当第一次安装新色带盒时，
应跳过此步骤，直接进行下一步骤） 6、沿顺时针方向转动色带盒上的旋钮，确保色带芯已被拉紧。
4
第1章 安装打印机
1.1 开箱和检查
打开纸箱，对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失，请与卖方联系。 注意：使用之前，请先取出打印头固定板，保留原包装箱及缓冲材料，
以备以后使用。
安装打印机 1-1
1.2 放置打印机
在安装打印机之前，首先要确定一个合适的地方放置打印机。 这里“合适的地方”是指：
采用高速打印头设计打印速度高达188汉字秒打印针寿命4亿次前后两种平推式进纸1000万字符长寿命耐用大色带gb18030中文大字符集硬字库及多款防改写数字半角英数字及八款条形码打印

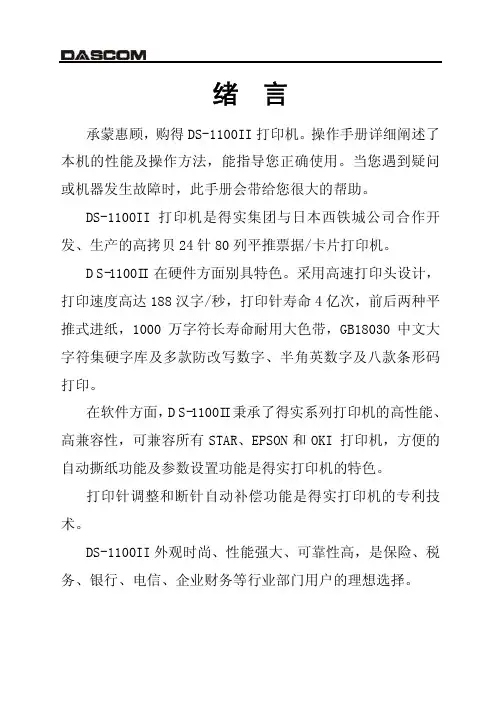

绪言
承蒙惠顾，购得 DS-1100II 打印机。操作手册详细阐述了 本机的性能及操作方法，能指导您正确使用。当您遇到疑问 或机器发生故障时，此手册会带给您很大的帮助。
DS-1100II 打印机是得实集团与日本西铁城公司合作开 发、生产的高拷贝 24 针 80 列平推票据/卡片打印机。
DS-1100II 在硬件方面别具特色。采用高速打印头设计， 打印速度高达 188 汉字/秒，打印针寿命 4 亿次，前后两种平 推式进纸，1000 万字符长寿命耐用大色带，GB18030 中文大 字符集硬字库及多款防改写数字、半角英数字及八款条形码 打印。
安装打印机 1-2

注：只有当产品无任何外接输入电源时，才能实现零能耗。 3． 如果用户需对产品性能升级或更换模块， 请来电咨询， 我们将给您 详细解答。 4． 当您弃置达到使用寿命年限的针式打印机产品时， 我们建议您将废 弃产品返还给本公司或全国各地得实服务网点， 由得实集团作统一 处理，以保护生态环境。 5． 本产品能使用含 50％回收纤维的打印纸进行打印。
本产品信息如有更改，恕不另行通知。 本资料仅供参考。除中国现行法律法规规定，得实集团 不承担任何由于使用本资料而造成的直接或间接损失的责 任。 得实集团保留最终解释权。
目录
第 1 章 安装打印机 ..................................... 1-1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 开箱和检查 ...................................... 1-1 放置打印机 ...................................... 1-2 打印机部件 ...................................... 1-3 安装和拆卸色带盒 ................................ 1-5 打印机和主机连接 ................................ 1-8 连接电源 ....................................... 1-10 安装打印驱动程序 ............................... 1-11
安装打印机
1-5
4、用手小心地将打印头移至中央位置处。 5、更换色带盒之前，请先拿开旧色带盒。 （当第一次安装新色带盒时， 应跳过此步骤，直接进行下一步骤） 6、沿顺时针方向转动色带盒上的旋钮，确保色带芯已被拉紧。

第 8 章 规格 ........................................... 8-1
附录 1：电子信息产品污染控制的说明..................... 9-1
2
安全规范
使 用 注 意 事 项
为了避免受到电击和伤害及防止损坏打印机，在接上电源之 前，务请注意以下重要事项： 仔细阅读操作手册等说明文件。 打印机必须平放在固定的台面上。 避免震动、碰撞、高温和阳光直射、灰尘等。 请勿将打印机置于潮湿的环境中， 请勿让雨水等任何液体渗入打 印机。 打印机应安放在接近插座的地方， 方便操作者进行电源插头的拔 插操作。 确保电源的电压值与打印机所规定的电压值一致， 避免与电冰箱 等大功率电器使用同一电源。 为保证安全操作，三脚插头必须插进三孔交流电源插座中，其中 地线必须有效接地。 电源延长线必须为三芯，并提供接地。 若交流电源插座与打印机插头不匹配， 请更换合适的交流电源插 座，以保证人员、设备的安全使用。 连接打印机通讯电缆时，请先关闭打印机和计算机电源，再用电 缆将两者连接。 请勿接触打印头外壳，以防烫伤。 清洁打印机前，先关闭电源开关，从电源插座拔掉电源插头。用 软棉绒布沾少量中性清洁剂或酒精，轻抺打印机外部。 如遇打印机发生故障，除经授权的技术员外，不可擅自进行维修 工作。
本产品信息如有更改，恕不另行通知。 本资料仅供参考。除中国现行法律法规规定，得实集团 不承担任何由于使用本资料而造成的直接或间接损失的责 任。 得实集团保留最终解释权。
目 录
第 1 章 安装打印机 ..................................... 1-1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 2.1 2.2 2.3 2.4 3.1 3.2 3.3 3.4 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 开箱和检查 ...................................... 1-1 放置打印机 ...................................... 1-2 打印机部件 ...................................... 1-3 载纸板的安装及拆卸 .............................. 1-5 安装和拆卸色带盒 ................................ 1-6 打印机和主机连接 ............................... 1-10 连接电源 ....................................... 1-12 安装打印驱动程序 ............................... 1-13 选纸 ............................................ 调校打印头间隙 .................................. 使用单页纸 ...................................... 使用链式纸 ...................................... 2-1 2-1 2-2 2-4

1、在开机的同时按下【装纸/退纸】钮，直至打印头移动到最左不动
时松手，打印机进入参数设置状态。

2、装入纸张，打印机将自动开始打印如下内容：
打印机参数设置
【跳行】选择下一项【页首】选择上一项
【装纸/退纸】确认【联机】退出当前设置
请选择设置项：系统设置
3、按一下【跳行】，打出纸张设置字样，然后按一下【装纸/退纸】按键打出链式纸页长 11英寸字样，接着按【装纸/退纸】按键，直到打出超宽压缩无效字样，然后按【跳行】打出 13.6英寸字样，再按一下【跳行】打出10.6英寸字样，再按【装纸/退纸】，打出防卡纸有效字样，然后按【联机】钮退出并提示“保存当前设置吗？是”，按【装纸/退纸】钮确认设置。

就可以了。

绪 言
承蒙惠顾，购得 DS-900 打印机。使用本机前，请细阅操 作手册，以便正确使用。操作过程中有不明白的地方，或出 现故障时，此手册会带给您很大的帮助。 DS-900 打印机是得实集团与日本西铁城公司合作开发、 生产的多用途高可靠 80 列平推式票据打印机。 DS-900 具有超强的金属机械结构，特有的票据厚度自适 应打印设计，摩擦和链式两种平推式进纸，打印速度高达 68 汉字/秒，打印针寿命 3 亿次，600 万字符长寿命耐用大色带， GB18030 中文大字符集硬字库，使 DS-900 在硬件方面别具特 色。 在软件方面，DS-900 秉承了得实系列打印机的高性能、 高兼容性，可兼容所有 STAR 和 EPSON 打印机，方便的自动撕 纸功能及参数设置功能是得实打印机的特色。 打印机针调整和断针自动补偿功能是得实打印机的专利 技术。 DS-900 易用、耐用、功能强大、用途广泛、性能价格比 特高，是商业、财税、零售、餐饮等行业打印各类票据的极 佳选择。
4
第1章 安装打印机
1.1 开箱和检查
打开纸箱，对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失，请与卖方联系。 注意：使用之前，请先取出打印头固定板及打印头固定珍珠棉，保留 原包装箱及缓冲材料，以备以后使用。
*机器出厂时， 送纸旋钮未安装于机器上， 请从缓冲材料上取出并安装。

附件
安装打印机
1
第5章 5.1 5.2 第6章 6.1 6.2 6.3 第7章 7.1 7.2 第8章 8.1 8.2 8.3 8.4 8.4.1
票据通设置和使用 ............................. 5-1 票据通设置 ...................................... 5-2 票据通的使用 .................................... 5-3 用户调整设置 ................................. 6-1 链式装纸页首调整 ................................ 6-1 摩擦装纸页首调整 ................................ 6-2 撕纸位置调整 .................................... 6-3 故障和保养 ................................... 7-1 故障处理 ........................................ 7-1 保养与维护 ...................................... 7-6 规格 ......................................... 8-1 打印机规格 ...................................... 8-1 接口接头引脚 .................................... 8-4 字符集 .......................................... 8-8 控制码摘要表 ................................... 8-14 标准模式和 24 针图像仿真控制码摘要表 ............ 8-14

安装打印机
1-5
4、用手小心将打印头移至中间位置处。 5、更换色带盒之前，请先拿开旧色带盒。 （当第一次安装新色带盒时， 应跳过此步骤，直接进行下一步骤） 6、沿顺时针方向转动色带盒上的旋钮，确保色带芯已被拉紧。
7、如下图所示，将色带盒从机架两边的凹槽插入，使色带盒两边的卡 扣卡在机架两侧板的凹槽内，将色带芯夹在打印头和色带保护片中 间，并转动色带盒上的旋钮，拉紧色带芯：
4
第1章 安装打印机
1.1 开箱和检查
打开纸箱，对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失，请与卖方联系。 注意：使用之前，请先取出打印头固定板，保留原包装箱及缓冲材料， 以备以后使用。
*机器出厂时，送纸旋钮未安装于机器上，请从缓冲材料上取出并安 装。

附件
安装打印机
1-1
1.2 放置打印机
本产品信息如有更改，恕不另行通知。 本资料仅供参考。除中国现行法律法规规定，得实集团 不承担任何由于使用本资料而造成的直接或间接损失的责 任。 得实集团保留最终解释权。
目录
第 1 章 安装打印机 ..................................... 1-1 1.1 1.2 1.3 1.4 1.5 1.6 1.7 开箱和检查 ...................................... 1-1 放置打印机 ...................................... 1-2 打印机部件 ...................................... 1-3 安装和拆卸色带盒 ................................ 1-5 打印机和主机连接 ................................ 1-8 连接电源 ....................................... 1-10 安装打印驱动程序 ............................... 1-11

得实ar580p使用说明
1、在打印机的后面有两个可以移动的夹子先把那夹子打开。

2、然后把链式纸上面的孔放到打印机的那些丁里，那纸张的孔至少要放进去三个孔以上以保证纸张平衡，再把夹子合回去。

3、注意：这个夹子前面有个可以固定的按钮，可以固定这两个夹子，纸张放进去后，先调整好纸张，然后，再把固定的那个按钮按下去，以保证在打印机打印时打印纸不会左右移动，影响打印机进纸效果防止卡纸的情况发生。

4、安装好纸张后，打印机的前面有个转换的按钮，是转换针式打印和前进纸打印的，如果采取后面进纸链式打印，就需要把转换键转换到链式打印那，还有个调整打印的刻度，打印刻度就是调整针式打印机，打印头的复写能力，打印纸层数越大，复写能力就需要加大。

如果打印纸是双联纸，就调整到1P/2P那个位置。

注意看针式打印机说明书，各针式打印机大同小异。

5、接下来再看打印机正面面板，纸张安装完成及其他设置也完成之后，就可以到面板那试一下装、退纸功能，按下去，纸张就会自动进纸。

6、打印机侧边有个旋转的圆形按钮，这个按钮可以调整进出纸张的长度。

如果纸张出来的短了，不到纸张的虚线，，这样就撕不了纸，可以旋转一下那按钮，调整一下，相反，出来太多的话，就旋转回去，
让纸张回到合适的位置就行了。

DS-600 打印机是得实集团与日本西铁城公司合作开发、 生产的超高速 24 针平推式票据打印机。
DS-600 采用高速打印头设计，打印速度高达 188 汉字/秒， 打印针寿命 3 亿次，前后两种平推式进纸，1000 万字符长寿 命耐用大色带，GB18030 中文大字符集硬字库及多款防改写数 字、半角英数字及八款条形码打印，使 DS-600 在硬件方面别 具特色。
注：只有当产品无任何外接输入电源时，才能实现零能耗。
3． 如果用户需对产品性能升级或更换模块，请来电咨询，我们将给您 详细解答。
4． 当您弃置达到使用寿命年限的针式打印机产品时，我们建议您将废 弃产品返还给本公司或全国各地的得实服务网点，由得实集团作统 一处理，以保护生态环境。
5． 本产品能使用含 50％回收纤维的打印纸进行打印。
安装打印机 1-5
4、用手小心将打印头移至中间位置处。 5、更换色带盒之前，请先拿开旧色带盒。（当第一次安装新色带盒时，
应跳过此步骤，直接进行下一步骤） 6、沿顺时针方向转动色带盒上的旋钮，确保色带芯已被拉紧。
7、如下图所示，将色带盒从机架两边的凹槽插入，使色带盒两边的卡 扣卡在机架两侧板的凹槽内，将色带芯夹在打印头和色带保护片中 间，并转动色带盒上的旋钮，拉紧色带芯：
第 3 章 控制面板 ....................................... 3-1
3.1 按钮及其指示灯 .................................. 3-1 3.2 开机功能 ........................................ 3-4 3.3 组合功能 ........................................ 3-8

安装打印机
ห้องสมุดไป่ตู้
1-6
6、把色带导架放到打印头下方，使其与打印头插槽对齐，再往上推， 至锁定到位。
7、转动色带盒上的旋钮，收紧色带芯，并左右移动打印头数次，确保 打印头和色带运动顺畅。
安装打印机
1-7
8、拉回控制杆，使机芯上部移动到原位，并确保控制杆锁定到位。
9、装回消音罩，并小心盖好前盖。本打印机有开盖检测功能，前盖要 关合良好，打印机才能工作。盖上前盖还可以隔离灰尘，并减小打 印时产生的噪音。请在进行有开盖要求的操作时，或进行清洁、维 护及更换色带时，才打开前盖。
4
第1章 安装打印机
1.1 开箱和检查
打开纸箱，对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失，请与卖方联系。 注意：使用之前，请先取出打印头固定板，保留原包装箱及缓冲材料， 以备以后使用。
安装打印机
1-1
1.2 放置打印机
在安装打印机之前，首先要确定一个合适的地方放置打印机。 这里“合适的地方”是指： 请将打印机平放在工作台上。 避免将打印机置于过热、过度潮湿和灰尘过多的地方。 接上稳定电源，避免与电冰箱之类大功率或有干扰的电器同 一电源。 关闭打印机电源开关后，才能拔插电源线，打印机应尽可能 放置在接近插座的地方，便于使用。 打印机必须放置在走纸空间足够的地方。 如果用打印机并行接口连接，必须确保电缆长度在 2 米范围 内。用 RS-232C 串口连接，连接距离可在 15 米以内。
安装打印机
1-4
1.4 安装和拆卸色带盒
色带盒的安装
1、关闭打印机电源。 2、按住打印机前盖两侧的凹位，向上翻开前盖；握住消音罩，稍用力 往外拨，将其卸下。
3、推动控制杆上移机芯上部，确保推动控制杆到锁定位置。

安装打印机 1-4
1.4 载纸板的安装及拆卸
如图所示，让载纸板前端的突起对着打印机的方槽，平推载纸板， 令两侧的固定扣扣紧打印机对应的固定销，载纸板即安完成。
一手按住打印机，另一手握住载纸板，用力往外拉，使固定扣脱 离固定销，即可卸下载纸板。
安装打印机 1-5
1.5 安装和拆卸色带盒
先将打印机放在将要使用的地方，清除打印机所有包装物件（这 些包装物件用于保证打印机运输时不受损坏），并妥善保存包装物件及 纸箱，以备后用。
4
第1章 安装打印机
1.1 开箱和检查
打开纸箱，对照下图检查箱内部件和附件是否齐全。如果有任何 部件遗失，请与卖方联系。 注意：使用之前，请先取出打印头固定板，保留原包装箱及缓冲材料，
以备以后使用。
安装打印机 1-1
1.2 放置打印机
在安装打印机之前，首先要确定一个合适的地方放置打印机。 这里“合适的地方”是指：
安装打印机 1-2
1.3 打印机部件
要熟悉打印机部件及功能，请参阅下一页。
安装打印机 1-3
前 盖：保护打印头及其它内部部件并降低噪音。 入 纸 槽：摩擦式进纸（前进纸）的通道。 载 纸 板：用于放置单页纸，以便其出入。 导 纸 板：调整摩擦式进纸（前进纸）的边缘位置，导向纸张正确送
入。 托 纸 板：便于放置尺寸较大的单页纸。 打 印 头：24 根打印针及其驱动部分组成。 送纸调杆：该调杆有两个位置， 为链式纸， 为单页纸。 电源开关：电源接通或断开。 送纸旋钮：手动送纸（仅在断电情况下使用）。 间隙调杆：控制打印色度，调校打印头间隙，以配合纸张厚度。 控制面板：显示打印机状态，可对打印机功能进行多种简易操作。 色 带 盒：内装打印色带。 色带导架：固定色带芯。 链 轮：控制链式纸的传动、左右调整位置、锁定。 接 口：连接计算机与打印机，标准配置为并行接口、USB 接口。
