2021年AB-PowerFlex 753变频器调试步骤

变频器调试基本步骤1.检查连接：首先，检查变频器的电源线、控制线和电机连接线是否正确插入。

确保电源、信号和地线没有松动，并且紧固螺钉已正确拧紧。

2.参数设置：根据实际需求，设置变频器的基本参数。

这些参数包括额定电流、电压和频率等。

参数设置通常需要参考变频器的说明书，根据实际情况进行调整。

3.功能测试：进行变频器的功能测试，主要包括启动、停止、正反转、变频等。

首先，通过按下启动按钮来启动变频器，观察电机是否正常运转。

然后，通过按下停止按钮来停止变频器和电机。

接下来，测试正向和反向旋转功能，确保变频器能够正常控制电机的运行方向。

最后，测试变频功能，调整变频器的输出频率，观察电机的转速是否随之变化。

4.性能验证：对变频器的性能进行验证，主要包括过载能力和响应速度等。

首先，将电机负载增加到额定负载的1.2倍，观察变频器和电机是否正常运行。

如果正常工作，则表示变频器具有足够的过载能力。

然后，通过改变控制信号的频率，来测试变频器的响应速度。

观察电机的转速变化情况，判断变频器的响应速度是否满足要求。

6.参数优化：根据实际应用需求，进行参数优化。

可以根据电机的特性曲线，调整变频器的输出电流和电压，以获得最佳的工作效果。

参数优化需要通过实际运行情况的观察和调整，循序渐进地进行。

7.调试记录：在调试过程中，及时记录参数设置、功能测试结果和故障排除情况。

这些记录对于今后的备案和维护非常重要。

可以通过填写调试记录表格或使用电子记录工具进行记录。

总结起来，变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。

正确的调试可以确保变频器和电机的正常运行，提高系统的效率和可靠性。

在进行调试时，应注意安全操作，遵循相关的安全规程，以免发生意外事故。

同时，根据具体的应用需求和变频器的功能特点，适当调整调试步骤，确保调试的准确性和有效性。

AB753变频器参数设置1.基本参数设置：首先，我们需要设置变频器的基本参数。

这些参数包括输入电压、输出电压、电流等。

用户需要根据实际情况输入正确的数值。

同时，还需要设置变频器的频率范围，即变频器工作时允许的频率范围，用户可以根据具体的应用需求设置相应的范围。

2.过载保护参数设置：为保护电机和变频器，我们需要设置合适的过载保护参数。

这些参数包括过载保护系数、过载保护时间等。

过载保护系数是指当电机输出扭矩超过额定扭矩的倍数时，变频器会进行保护。

过载保护时间是指当电机输出扭矩超过额定扭矩的时间超过设定值时，变频器将进行保护。

3.PID参数设置：PID控制是一种常用的控制方式，可以用于控制电机的速度、位置等。

在设置PID参数时，需要设置比例系数、积分时间、微分时间等参数。

比例系数是用来调整控制的平稳度，积分时间是用来调整控制的反应速度，微分时间是用来调整控制的稳定性。

需要根据实际情况进行调整。

4.加速、减速参数设置：加速和减速是电机的重要工作状态，需要设置合适的加速、减速参数。

加速时间是指电机从静止状态加速到额定转速所需的时间，减速时间是指电机从额定转速减速到静止状态所需的时间。

合适的加速、减速参数可以提高电机的工作效率和稳定性。

5.输入输出信号设置：变频器支持不同的输入输出信号，用户可以根据实际需求进行设置。

需要注意的是，不同的输入输出信号对应不同的功能，用户需要准确设置各个信号对应的功能。

6.故障保护参数设置：在变频器的使用过程中，可能会出现各种故障。

为了保护电机和变频器，我们需要设置相应的故障保护参数。

这些参数包括过载故障保护、过压故障保护、欠压故障保护等。

用户需要根据实际情况进行设置，以保障设备的安全运行。

7.通信参数设置：总结：AB753变频器参数设置包括基本参数设置、过载保护参数设置、PID 参数设置、加速、减速参数设置、输入输出信号设置、故障保护参数设置和通信参数设置。

用户需要根据实际应用需求和设备特性进行适当调整。

I/O板卡中的P60模拟输入1值监视用550端口0：P260(模拟量输入0值)
255模拟输入类型主控板J4跳线设置成电流模式261模拟输入0上限20MA
262模拟输入0下限4MA
260模拟输入0值监视用
270模拟输出0值调节主控板模拟量输出，从270参数
开始调节
电机做自整定，电机与机械联轴器脱开，将P70修改为旋转调节，按面板绿色的启动键，电机开始旋转，注意人员安全，远
离设备
主控板
将启停连接到I/O板卡的数字量输入的第0位(P05 P0001 B01)
将速度源切换连接到I/O板卡的数字量输入的第1位
将故障复位连接到I/O板卡的数字量输入的第2位
修改跳线后，I/O板卡中的P45中的0位和1位显示对应值
改跳线，参见英文手册1-31
935 变频器状态1 07位故障 用08位正在运行可以及时试验，变频器停
止运行。

变频器调试的基本步骤1.确定调试目标：在开始调试之前，首先要明确调试的目标和要求。

例如，确定所需的输出频率范围、电压范围和额定电流等。

2.基本参数设置：通过变频器的菜单界面或者参数设置软件，对基本参数进行设置。

包括输入电压、电流、输出频率、过载保护参数等。

3.电源接线检查：检查变频器的电源接线是否正确，包括输入电源的相序、电压的稳定性等。

确保电源稳定并符合要求。

4.负载连接检查：检查变频器的负载连接是否正确，包括电机的接线方式、接地电阻等。

确保电机的连接正确并能够工作。

5.启动试运行：在调试之前，首先进行试运行。

通过控制变频器的启动和停止来检查变频器和电机的运转情况。

观察电机是否正常启动，转速是否稳定。

6.输出频率调试：根据实际要求，逐步调整变频器的输出频率。

可以通过变频器的菜单界面或者参数设置软件进行调整。

逐步逼近目标频率，确保输出频率稳定。

7.电流限制调试：通过设置变频器的电流限制参数，限制输出电流。

根据实际需求，逐步调整电流限制值，确保电机工作在正常工作范围内。

8.过载保护调试：通过设置变频器的过载保护参数，实现对电机的过载保护。

根据实际需求，逐步调整过载保护参数的值，确保过载保护的可靠性。

9.PID参数调试：对于需要进行速度控制的电机，可以通过设置PID参数来实现精确控制。

根据实际情况，设置比例、积分和微分参数，调整PID参数值。

10.调试运行测试：在完成参数设置和调整之后，进行调试运行测试。

通过对电机进行不同负载和速度的测试，检查变频器的调试效果和工作可靠性。

11.故障排除和调整：在调试运行测试过程中，如发现电机工作异常或者存在故障，需要进行故障排除和调整。

通过找出故障原因，采取相应的措施进行调整和修复。

12.最终调整和验收：在完成所有调试和调整之后，对变频器进行最终调整和验收。

检查变频器和电机的运行情况，确保调试效果符合要求并能够正常工作。

总之，变频器调试是一个系统性的工作，需要仔细操作和严格遵循调试步骤。

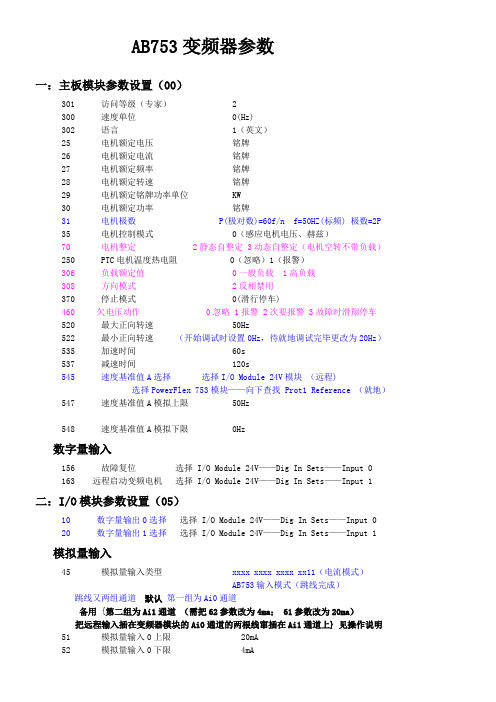

AB753变频器参数一：主板模块参数设置（00）301 访问等级（专家） 2300 速度单位 0(Hz)302 语言 1（英文）25 电机额定电压铭牌26 电机额定电流铭牌27 电机额定频率铭牌28 电机额定转速铭牌29 电机额定铭牌功率单位 KW30 电机额定功率铭牌31 电机极数 P(极对数)=60f/n f=50HZ(标频) 极数=2P 35 电机控制模式 0（感应电机电压、赫兹）70 电机整定 2静态自整定 3动态自整定（电机空转不带负载） 250 PTC电机温度热电阻 0（忽略）1（报警）306 负载额定值 0一般负载 1高负载308 方向模式 2反相禁用370 停止模式 0(滑行停车)460 欠电压动作 0忽略 1报警 2次要报警 3故障时滑翔停车520 最大正向转速 50Hz522 最小正向转速（开始调试时设置0Hz，待就地调试完毕更改为20Hz） 535 加速时间 60s537 减速时间 120s545 速度基准值A选择选择I/O Module 24V模块（远程)选择PowerFlex 753模块——向下查找 Prot1 Reference （就地） 547 速度基准值A模拟上限 50Hz548 速度基准值A模拟下限 0Hz数字量输入156 故障复位选择 I/O Module 24V——Dig In Sets——Input 0163 远程启动变频电机选择 I/O Module 24V——Dig In Sets——Input 1 二：I/O模块参数设置（05）10 数字量输出0选择选择 I/O Module 24V——Dig In Sets——Input 020 数字量输出1选择选择 I/O Module 24V——Dig In Sets——Input 1模拟量输入45 模拟量输入类型xxxx xxxx xxxx xx11（电流模式）AB753输入模式（跳线完成）跳线又两组通道默认第一组为Ai0通道备用{第二组为Ai1通道（需把62参数改为4ma； 61参数改为20ma）把远程输入插在变频器模块的Ai0通道的两根线窜插在Ai1通道上} 见操作说明51 模拟量输入0上限 20mA52 模拟量输入0下限 4mA模拟量输出70 模拟量输出类型xxxx xxxx xxxx xx11（电流模式）78 模拟量输出0数据上限 50Hz79 模拟量输出0数据下限 0Hz80 模拟量输出0上限 20mA81 模拟量输出0下限 4mA88 模拟量输出1数据上限 150A89 模拟量输出1数据下限 0A90 模拟量输出1上限 20mA91 模拟量输出1下限 4mA分离器转速满转156R 根据电厂要求量程设置成 200R电机转速可由检测挡铁个数（恒量程）改变检测次数进行调整主板模块70参数更改输入2启动变频器为静态自整定更改输入 3启动变频器【变频电机空载（摘掉皮带）】动态自整定[注]粉色字体参数根据现场情况设置（可不进行设置）蓝色字体参数为关键参数注意点。

变频器调试的基本步骤第一步：检查线路和电气设备在开始调试之前，首先要检查变频器的线路和接线盒的连接是否正确。

检查接地线是否连接牢固，接线盒中的线缆是否正确连接到相应的功率和控制装置。

此外，还需要检查电气设备，如电动机、传感器和其它控制装置是否正确地接入变频器。

第二步：检查变频器设备的物理安装在调试之前，还应该检查变频器本身的物理安装是否正确。

检查变频器是否稳固地安装在电气柜中，是否存在松动的螺栓或连接件。

另外，还需要确保变频器周围的空间足够，有足够的通风，并且不会受到任何外部物体的阻碍。

第三步：检查变频器的参数设置在变频器进行调试之前，需要对其参数进行正确的设置。

这些参数通常包括电压和频率设定、电流限制、速度控制模式等。

这些参数可能需要根据具体的应用进行调整，以确保变频器能够根据实际需求正确地控制电动机的速度和转矩。

第四步：进行初始测试一旦变频器的参数设置完成，就可以进行初始测试了。

在这个阶段，需要确保电动机能够正常启动和停止，并且在变频器的控制下能够稳定地运行。

还可以通过调整变频器的参数来测试电动机的速度控制性能和转矩响应。

第五步：进行负载测试在初始测试成功后，可以进行负载测试。

负载测试可以检验变频器和电动机在不同负载条件下的稳定性和性能。

可以通过逐渐增加引入负载或改变负载特性来测试变频器的可靠性。

第六步：进行现场调试一旦变频器和电动机在实验室条件下顺利进行了测试，就可以进行现场调试了。

现场调试是指将变频器安装到其最终使用的位置，并进行一系列实际的运行测试。

这包括调整变频器的参数、检测电动机的运行状态和保护功能以及调整其它控制装置。

第七步：进行性能优化和调整在进行现场调试的过程中，可能会发现一些问题或需要对变频器进行一些调整。

根据实际需要，可能需要对变频器的参数进行微调，以优化其性能和运行稳定性。

第八步：记录调试结果和参数在完成调试后，需要记录和保存所有的调试结果和参数设置。

这些记录可以作为日后维护和故障排除的参考，也有助于对变频器的性能进行评估和验证。

目录一、POWERFLEX 750 变频器面板简介 (3)1、人机接口模块（HIM）简介 (3)1.1、View 软键 (4)1.2、REF 软键 (4)1.3、EDIT 软键 (4)1.4、P AR# 软键 (4)1.5、状态屏幕下的语言切换软键 (4)1.6、启动和停止按键 (4)1.7、功能键 (4)1.8、文件夹按键 (5)2、复位到出场设置 (5)3、调整面板亮度 (7)4、设置时间 (8)5、备份参数/删除备份参数 (9)5.1、使用CopyCat功能 (9)5.2、创建CopyCat文档 (10)5.3、删除CopyCat文档 (11)6、带电拔插操作面板 (12)7、快速访问参数 (13)8、使用启动向导 (13)设置电机控制模式 (15)输入电机铭牌数据 (16)设置速度反馈装置 (18)设定速度限制 (20)方向测试、自整定和惯量测试 (20)组态速度参考和斜坡速率 (24)组态输入和输出 (25)二、POWERFLEX 750 变频器接线 (27)1、P OWER F LEX753典型接线图 (27)2、P OWER F LEX753主板内置I/O位置 (28)3、P OWER F LEX755典型接线图 (29)4、P OWER F LEX755主板内置I/O位置 (30)5、PF750系列变频器扩展I/O模拟量跳线 (31)6、PF750系列变频器端口的说明 (31)三、POWERFLEX 750 变频器参数 (32)1、PF750变频器常用参数简单说明 (32)1.1、PF750变频器常用参数（00号端口） (32)1.2、安全速度卡相关参数（Safe Speed Monitor） (34)1.3、双通道编码器反馈卡相关参数（Dual Encoder） (35)1.4、24VDC扩展I/O卡相关参数（I/O Module 24V） (35)1.5、13号端口PF755内置以太网参数 (35)1.6、14号端口PF750内置DeviceLogix (35)1.7、数字量输入组态举例 (35)1.8、数字量输出组态举例 (35)1.9、使用模拟量输入作为速度源组态举例 (36)四、POWERFLEX 750 变频器故障处理 (37)五、其他 (38)1、变频器相关参考资料 (38)附件一：POWERFLEX755变频器和POWERFLEX700变频器比较 (39)1.P OWER F LEX755和P OWER F LEX700电气性能比较 (39)2.P OWER F LEX755和P OWER F LEX700功能比较 (40)3.P OWER F LEX755和P OWER F LEX700外形尺寸比较 (40)4.P OWER F LEX755和P OWER F LEX700接线图的比较 (41)5.P OWER F LEX755和P OWER F LEX700参数的比较 (43)一、PowerFlex 750 变频器面板简介1、人机接口模块（HIM）简介下图显示了20-HIM-A6面板的按键。

变频器调试说明 Document number：PBGCG-0857-BTDO-0089-PTT19981.变频器上电，修改参数访问级别。

首先选中变频器，按键，然后按键，选择Ports,选择“00 PowerFlex 753”,按ESC 键，退到主界面。

设置P301=1 快速访问方法按PAR#键，输入访问的参数号，如3012.完成变频器Start-up向导按键，然后按键，选中Start-up菜单，进入启动向导。

启动向导结构如下:①选择”Begin Start Up”,按确认键进入。

面板提示“Start-Up consists of several steps to configure the Enter”, 按“Enter”键确认。

面板提示②“Geneal Startup”“Appl Specific“选择“Geneal Startup”，按“Enter“键确认③面板显示：“Motor Control”“Motor Data”“Feedback”“Limits”“Ref Ramp Stop““I/O”顺序选择以上菜单进入④选择”Motor Control”菜单，面板显示”This section select the type of Motor Control the drive will Enter”,按“Enter”键确认面板显示：“Please Select:Sensorless VectV/HzFlux Vector”对于原料变频器，选择“Sensorless Vect”无速度传感器矢量，对于烧结机一台变频器带两台电机应用，选择“V/Hz”⑤“Motor Control”设置完成后，选择“Motor Data”,按“Enter”确认变频器面板显示“Edit Motor NP Volts”“ 400 VAC”按”Enter”确认⑥变频器面板显示“Select type of power units shown on motor nameplateHPKW”选择”KW”，按“Enter”键确认⑦变频器面板显示“Edit Motor NP PowerXX KW”,输入电机额定功率（使用软按键，删除原有显示值再输入电机功率值），按”Enter”键确认⑧变频器面板显示“Edit Motor NP Amps”XX Amps”，输入电机额定电流值，按”Enter”键确认⑨变频器面板显示“Edit Motor NP HertzXX Hz”变频器额定是50Hz，按”Enter”键确认⑩变频器面板显示“Edit Motor NP RPMXX RPM”,输入电机额定转速，按”Enter”键确认➢变频器面板显示“Edit Motr OL Factor1”电机缺省过载倍数为1，按Enter键确认➢变频器面板显示“Edit Motor PolesXX Pole”，输入电机极数（注意：4极电机同步转速1500RPM，6极电机同步转速1000RPM），按Enter键确认➢变频器面板显示“Edit Speed UnitsHz 0”缺省是“Hz 0”，按Enter键确认(如果要改为RPM，这里设置“RPM 1”)➢“Motor Data”设置完成后，可直接跳过”Feedback”，变频器缺省工作在无编码器反馈模式，选择”Limits”,按Enter键确认➢变频器面板显示“Edit Max Fwd Speed50Hz”按Enter键确认➢变频器面板显示“Edit Max Rev Speed-50Hz”按Enter键确认➢变频器面板显示“Edit Min Fwd Speed0.0Hz”按Enter键确认➢变频器面板显示“Edit Min Rev Speed0.0Hz”按Enter键确认“Limits”设置完成后，选择”Tests”，按Enter键确认➢变频器面板显示“Complete these steps in orderDirection TestAuto TuneDone”选择“direction test”,按Enter键确认➢变频器面板显示“Press START to begin test!Motor will run!”按键起动变频器变频器面板显示“Is the direction of rotation forward?YesNo”如果变频器旋转方向为正向，选择“Yes”，按Enter键确认如果变频器旋转方向为反向，选择”No”,按Enter键确认变频器面板显示“How would you like to fix motor polarity?Automatic ChangeChange mtr wires”选择”Automatic Change”,按Enter键确认➢变频器面板显示“Press STOPStartup will then automatically change rotation as if motor lead were reversed.”按键停止变频器变频器会再次显示“Press START to begin test!Motor will run!”按键起动变频器变频器面板显示“Is the direction of rotation forward?YesNo”选择“Yes”，按Enter键确认“Direction Test”完成后，选择”Auto Tune”变频器面板显示“ IMPORTANT ! Use Rotate Tune for best Tune works best under no load/low friction Static Tune if load can not be rotated .Press Enter”按Enter键确认➢变频器面板显示“Select the tuning mode:Rotate Tune 旋转调Static Tune 静态调节➢选择”Rotate Tune”,按Enter键确认变频器面板显示“Press START to begin test.CAUTION:Rotate Tune will cause motor shaft rotation.”按键起动变频器变频器会自动完成整定过程，整定结束后，按键停止变频器，选择“Done”，按Enter键确认。

PowerFlex753变频器调试步骤威钢原料及烧结变频器控制接口如下（所有模拟量和数字量都是用I/O选件模块Port04，而不是变频器主控板I/O）：速度给定：AI1频率输出：AO1变频器运行命令：DI1切换到远程：DI2MOPUP:DI3(接操作箱频率上升按钮)MOPDOWN：DI4（接操作箱频率下降按钮）在变频器上电前完成模拟量输入信号选择跳线，变频器出厂缺省为电压输入变频器上电，修改参数访问级别。

首先选中变频器，按键，然后按按键，然后按键，选中“I/O”顺序选择以上菜单进入选择”MotorControl”菜单，面板显示”ThissectionselectthetypeofMotorControlthedrivewilluse.PressEnter”,按“Enter”键确认面板显示：“PleaseSelect:SensorlessVectV/HzFluxVector”对于原料变频器，选择“SensorlessVect”，对于烧结机一台变频器带两台电机应用，选择“MotorControl”设置完成后，选择“MotorData”,按“Enter”确认变频器面板显示“EditMotorNPVolts”“400VAC”按”Enter”确认变频器面板显示“SelecttypeofpowerunitsshownonmotornameplateHPKW”选择”KW”，按“Enter”键确认变频器面板显示“EditMotorNPPowerXXPole），“变频器面板显示“EditMaxRevSpeed-50Hz”按Enter键确认变频器面板显示“EditMinFwdSpeed0.0Hz”按Enter键确认变频器面板显示“EditMinRevSpeed0.0Hz”按Enter键确认“CompletethesestepsinorderDirectionTestAutoTuneDone”选择“directiontest”,按Enter键确认变频器面板显示“PressSTARTtobegintest!Motorwillrun!”按键起动变频器变频器面板显示Startupwillthenautomaticallychangerotationasifmotorleadwerereversed.按键停止变频器Motorwillrun!变频器面板显示“IMPORTANT!UseRotateTuneforbestresults.RotateTuneworksbestundernoload/eStaticTuneifloadcannotberotated.PressEnter”按Enter键确认变频器面板显示“Selectthetuningmode:RotateTuneStaticTune”选择”RotateTune”,按Enter键确认变频器面板显示CAUTION:RotateTunewillcausemotorshaftrotation.”按键起动变频器变频器会自动完成整定过程，整定结束后，按键停止变频器，选择“Done”，按Enter键确认。
