碰焊机操作规程
1、操作员工上岗前要经过培训，了解碰焊机的用途性能，能够熟练掌握操作技巧。
2、操作前根据工件厚度调试碰咀之间的距离、气压和电流，并配戴好保护眼镜，防护手套。
3、开启设备前先加油，检查电源、气源，然后开机试运行，观察是否正常。
4、每批工件碰焊前，先用2件板料作首检试验。
5、工作时要集中精神，根据图纸要求进行碰焊。
6、完成首件后，检查焊件是否符合要求，如不符合则调整距离、气压和电流。
7、碰焊机是板料碰焊的专用电器设备，通电正常状态下才能使用。
8、根据不同板料（不同板厚碰焊时，板料厚度差不能过大）调节电流大小，焊接时间（如下图）。
9、碰焊机使用的焊头直径2～3mm，超过的要修正。
10、设备不用时应关闭电源，专人对设备定期保养。
11、工作完成后，关闭电源，气源，把工件放在堆放区，清理场地。

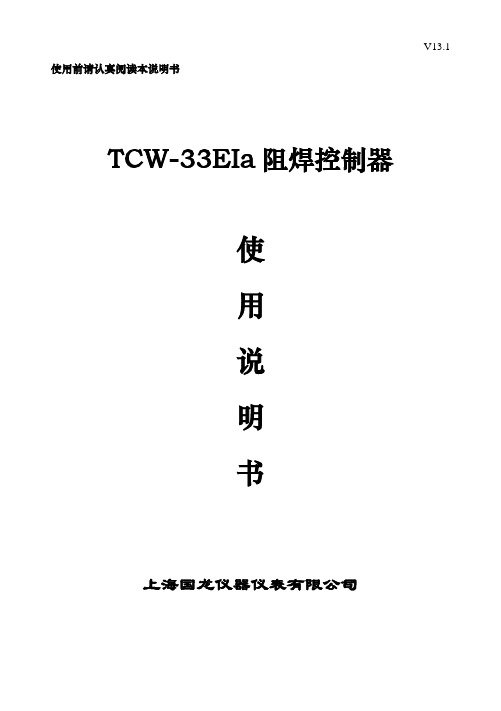

V13.1 使用前请认真阅读本说明书TCW-33EIa阻焊控制器使用说明书上海国龙仪器仪表有限公司一、功能简介1、恒流/恒压控制方式：控制器通过参数设置可选择恒流或恒压控制方式，对焊接电流/电压的采样信号与设定值比较，自动改变触发移相角以达到维持焊接电流/电压恒定的目的。
2、电流/电压显示功能：在恒压控制方式下可直接显示焊接变压器初级电压值；在恒流控制方式时，采用互感器采样可显示焊接变压器的初级电流值，采用感应线圈采样可显示焊接变压器的次级电流值。
3、可储存5条焊接规范供用户调用。
4、计数功能：具有计数功能，可以对焊接次数进行统计。
使用此功能，可方便地了解工作效率5、具有单次/连续点焊功能。
6、故障诊断和自动保护功能：在工作过程中，控制器如检测到情况异常，会自动关闭输出并友情提示。
7、本控制器采用单片机作为主控单元，电路非常简洁、高度集成化，使本品降低了故障率，更便于维护和保养。
二、 主要技术参数三、面板介绍（一）一级菜单参数设置：本控制器在工作时有6个参数需要用户设置，在设置参数时，应使控制器处于设定状态，预设一个规范号，再按 ▲ ▼ 键选取参数号，然后通过“ + ” “ –”键设定参数值：注：1、采样互感器采样时，如果互感器量程小于100A ，控制器自动将控制精度提升为0.1A ，即各电流设置范围为0-99.9A ;2、采样感应线圈采样时，如果感应线圈量程小于10.0KA ，控制器自动将控制精度提升为0.01KA ，即各电流设置范围为0-9.99 KA .（二）二级菜单参数设置：长按 ▼ 键，可进入二级菜单（进入二级菜单后，当参数值窗口只有最后一位数码管显示时为“密码位”，可通过“＋、－”键修改），其中各参数含义如下：注：1、当“AH”设定值为“0”时关闭电流上限报警功能。
2、当“AL”设定值为“0”时关闭电流下限报警功能。
3、可选功能，如需此功能订货时请说明。
（三）控制方式选择：本控制器具有初级恒流、次级恒流、恒压、恒热量四种控制方式可供用户选择，出厂设置为恒压控制。
碰焊机操作指导书1．目的和适用范围为确保人员和设备的安全，合理使用该设备，达到产品质量的要求，特制定本操作指导书。
该设备只准经过培训的人员才能使用。
2．作业前的准备2.1 打开进水阀,确认冷却水的流通状况。
2.2打开进气阀,确认供气压力在0.5～0.7Mpa之间。
2.3电极加压的调整。
2.3.1 焊机采用减压阀调整压缩空气压强,从而使电极压力适应被焊物的材质板厚,右旋减压阀电极压力增加,反之减少。
气压表刻度与电极加压力的对应关系如下表:2.4 电极头间距的调整根据被焊工件形状的不同,合理调整电极间的尺寸,但必须使电极的行程不得超过气缸的最大行程。
2.5 电极下降速度的调整通过调整加压气缸盖上电磁阀后的下降调速器,可任意改变电极下降的速度,右旋变慢,左旋变快。
2.6 检查电源可靠接地,其他位置无松动后打开电源,开始工作。
3. 焊接作业3.1 根据图纸上标明的材料厚度,在微电脑控制器上调节焊接参数。
3.1.1 首先将电源开关拨至ON位置,灯亮表示电源正常。
3.1.2 通电。
把“检查/通电”开关置于“检查”的位置,启动焊机,脚踩脚踏开关，检查焊机气缸的运动是否灵活,电极头的位置是否正确。
3.1.3 调整预压参数3.1.4调整缓升时间3.1.5调整焊接时间3.1.6 调整冷却时间3.1.7 调整保持时间3.1.8 调整休止时间3.1.9 调节电流大小3.1.10 用与要焊工件的材料一样厚度的废料试焊。
3.1.11 达到要求后将“检查/通电”开关置于通电后,进行焊接。
3.1.12 焊接完毕后,必须切断电源,冷却水及压缩空气。
2.安全注意事项4.1 因磁焊机内有高压,非电工不得擅自开启内部结构。
4.2 焊接过程中,有飞溅飞出,操作者要戴好手套、工衣及防护眼镜。
4.3 在焊接时,绝对不能将手放入电极之间,对大工件两人操作时,一定要配合好。
4.4 用锉刀或砂纸修理、更换电极头时,一定要关闭控制装置。
4.5 检修焊机内部及控制装置或更换部件时,一定要切断电源。

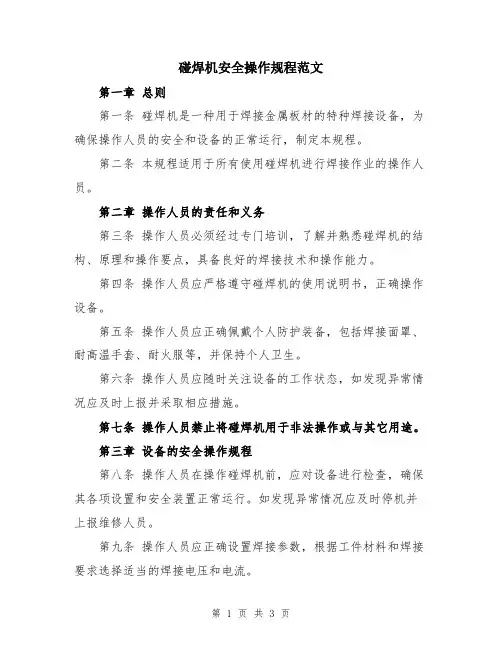

碰焊机安全操作规程范文第一章总则第一条碰焊机是一种用于焊接金属板材的特种焊接设备，为确保操作人员的安全和设备的正常运行，制定本规程。
第二条本规程适用于所有使用碰焊机进行焊接作业的操作人员。
第二章操作人员的责任和义务第三条操作人员必须经过专门培训，了解并熟悉碰焊机的结构、原理和操作要点，具备良好的焊接技术和操作能力。
第四条操作人员应严格遵守碰焊机的使用说明书，正确操作设备。
第五条操作人员应正确佩戴个人防护装备，包括焊接面罩、耐高温手套、耐火服等，并保持个人卫生。
第六条操作人员应随时关注设备的工作状态，如发现异常情况应及时上报并采取相应措施。
第七条操作人员禁止将碰焊机用于非法操作或与其它用途。
第三章设备的安全操作规程第八条操作人员在操作碰焊机前，应对设备进行检查，确保其各项设置和安全装置正常运行。
如发现异常情况应及时停机并上报维修人员。
第九条操作人员应正确设置焊接参数，根据工件材料和焊接要求选择适当的焊接电压和电流。
第十条操作人员在操作碰焊机时，应使用专门的工件夹具将工件固定在焊接台上，保持稳定。
第十一条操作人员禁止用手直接接触焊接电极或工件，以免发生触电事故。
第十二条操作人员应保持焊接台面干燥洁净，防止有湿水或杂物进入设备。
第十三条操作人员应定期对碰焊机进行保养和维护，保持设备的正常运行。
第四章火灾事故应急处理程序第十四条如果发生设备着火情况，操作人员应立即切断电源，并使用灭火器进行扑灭，同时向消防部门报警。
第十五条如果无法控制火势或火势迅速扩大，操作人员应立即按预定的撤离路线逃离现场，并通知周围人员远离火源。
第十六条灭火后，操作人员应检查设备是否有损坏或损失，如有任何损坏应及时上报维修人员。
第十七条火灾事故处理过程中，操作人员应保持冷静，切勿慌乱行动，确保自己和他人的安全。
第五章违规行为处理第十八条对于违反本规程的操作人员，将依据违规情况进行处理。
第十九条对于故意破坏设备、违规操作导致事故或序列严重违反相关安全规程的操作人员，将追究其法律责任。
TCW-33EIII阻焊控制器说明书TCW-33EIII阻焊控制器说明书1、引言本文档为TCW-33EIII阻焊控制器的详细说明书，旨在帮助用户了解并正确使用该设备。
请在使用前仔细阅读本说明书，并按照要求操作。
2、产品概述2.1 设备介绍TCW-33EIII阻焊控制器是一款用于电子组装生产线的控制设备。
其主要功能是对阻焊工艺进行准确控制，确保焊接质量和生产效率。
该控制器拥有先进的技术和可靠的性能，成为电子制造行业的首选设备。
2.2 主要特性- 高精度温度控制：可精确控制阻焊温度，保证焊接质量。
- 多种工作模式：支持手动模式和自动模式，满足不同工艺要求。
- 大屏幕显示：设备配备了高分辨率液晶显示屏，可以直观显示当前工作状态和参数。
- 丰富的接口：支持多种接口连接，方便与其他设备进行通信和控制。
3、设备安装与调试3.1 安装要求在安装设备之前，请确保以下条件得到满足： - 提供稳定的电源供应。
- 提供必要的接口连接。
- 在设备周围保持充足的空间，以便进行日常维护和操作。
3.2 设备连接将设备与电源和其他设备正确连接。
具体连接方式请参考附带的连接图。
3.3 系统设置首次使用设备前，需要进行系统设置。
操作步骤如下：1、启动设备，进入系统设置界面。
2、根据实际需求，设置阻焊温度、工作模式等参数。
3、保存设置并重启设备。
4、设备操作与维护4.1 启动与停止- 启动设备：按下开机按钮，设备将开始运行。
- 停止设备：按下停机按钮，设备将停止运行。
4.2 工作模式切换本设备支持手动模式和自动模式两种工作模式。
切换方法如下：- 手动模式：在设备的控制面板上选择手动模式，并手动进行操作。
- 自动模式：在设备的控制面板上选择自动模式，设备将按照预设参数自动运行。
4.3 维护与保养定期对设备进行维护和保养，确保其稳定运行，并延长设备寿命。
如下是一些常见维护事项：- 清洁设备：定期清洁设备表面和内部，避免灰尘等杂质积聚。
- 校准温度表：定期校准设备上的温度表，确保温度准确。
对焊机碰焊机安全操作规程一、前言对焊机和碰焊机是工业生产中广泛使用的设备，因为它们的高电压输出和高温操作需要严格的安全操作规程。
在使用对焊机和碰焊机之前，操作人员需要了解操作控制、设备维护以及安全操作规程。
二、设备介绍对焊机和碰焊机都是用于对金属进行焊接的设备。
对焊机利用高电压电弧产生热量将焊丝和工件熔合在一起。
电极、工件和焊丝被组成在一个回路中，电流流经回路从而加热焊丝和工件。
碰焊机是一种手动焊接设备，在焊接时需要把电极放在工件表面，施加压力将两个表面连接在一起。
碰焊机一般用于焊接轻型金属，比如铜和铝。
三、安全规程1. 检查设备在使用对焊机和碰焊机之前，需要对设备进行检查和维护，包括连接、电缆和电极的检查。
任何不安全的设备都需要在使用前进行修理。
2. 穿戴防护设备在操作对焊机或碰焊机时，需要穿戴安全防护设备，包括面具、手套、防晒衣、耳塞和护目镜等。
特别是眼睛，需要使用具有防护特性的护目镜。
3. 绝缘在操作对焊机或碰焊机时，需要绝缘工具、电缆和设备。
任何零散的电缆和工具都不应该放置在地面上，以免触电。
4. 放置位置设备需要放置在稳固的平台上以避免晃动和倾斜。
对焊机和碰焊机的使用完毕后，需要将设备放在安全的地方存放。
5. 避免高温对焊机和碰焊机在操作时会变得十分热，因此需要保证它们的周围环境没有可燃物。
6. 避免操作错误在使用对焊机和碰焊机时，需要遵循操作指南，避免疏忽和错误的操作。
任何未经授权的人员都不应该接近设备。
7. 电力安全对焊机和碰焊机是导电设备，因此需要确保电力安全。
电源线应该滚紧且机身无损。
四、结论在使用对焊机和碰焊机之前，需要了解和遵循安全规程，以避免潜在的危险和伤害。
在进行焊接时，需要专注、耐心和技巧，以确保焊接的高质量和安全。
TCW-33系列阻焊控制器通讯说明一、功能介绍TCW-33系列焊控制器可配置通讯接口与上位机进行通讯，接口电平符合RS485标准。
数据格式为1位起始位，8位数据位，1位校验位（偶验），1位停止位。
通讯速率9600bit/s。
一个通讯接口最多可接32台控制器，通讯距离最长500米。
1、在“工作”状态时，上位机能向控制器读取的参数有：A、规范号B、焊接电流值C、焊接次数D、报警信息E、“焊接/调整”状态、“工作/设定”状态2、在“工作”状态时，上位机能向控制器写的参数有：A、置控制器于“工作/设定”状态3、当控制器处于设定状态时，上位机能向控制器读/写的参数有：A、选择控制器中预设的某一焊接规范作为当前规范B、各规范号中的参数号和与之对应的参数值C、焊接过电流设定值AHD、焊接欠电流设定值ALE、控制方式设定值ACF、单点多规范设定值CG、“焊接/调整”状态、“工作/设定”状态、报警清除、计数器清零注：上位机向控制器连续写指令时，需要等控制器执行完上一条指令并给出返回信号后，才能写下一条指令。
二、通讯协议与指令1、指令格式 一条完整的通讯指令由“地址指令”、“操作指令”、“代码编号”和“校验码CRC”组成：操作指令代码编号地址指令CRC1234① 控制器地址与地址指令工作中，通常一个通讯接口上连有多台控制器，为了方便区分，需将每台控制器进行独立编号，约定称控制器号，设定范围0-99；控制器地址（NB）＝控制器号+80H ，数值范围为80H～E3H 。
本控制器通讯协议规定，控制器地址指令为两字节，两字节必须相同为：NB NB例：若某控制器号EA（EA在控制器的二级菜单密码7中）＝11（16进制为0BH），0BH+80H＝8BH 则该控制器的地址为：NB＝8BH该控制器的地址指令为： 8BH 8BH② 操作指令A、读参数指令：5DHB、写参数指令：43H③ 代码编号操作对象不同，代码编号不同，见下表：代码编号说明十进制 十六进制0 00H 当前规范1 01H 第1号规范2 02H 第2号规范3 03H 第3号规范4 04H 第4号规范5 05H 第5号规范6 06H 第6号规范7 07H 第7号规范8 08H 第8号规范9 09H 第9号规范10～199 0AH～0C7H 预留200 0C8H 状态201 0C9H 报警信息202 0CAH 计数器203 0CBH 二级菜单参数204 0CCH 焊接电流值205 0CDH 选择规范号作为当前规范表（一）④ 校验码CRC校验码CRC为当前指令中所有参数的异或值。
