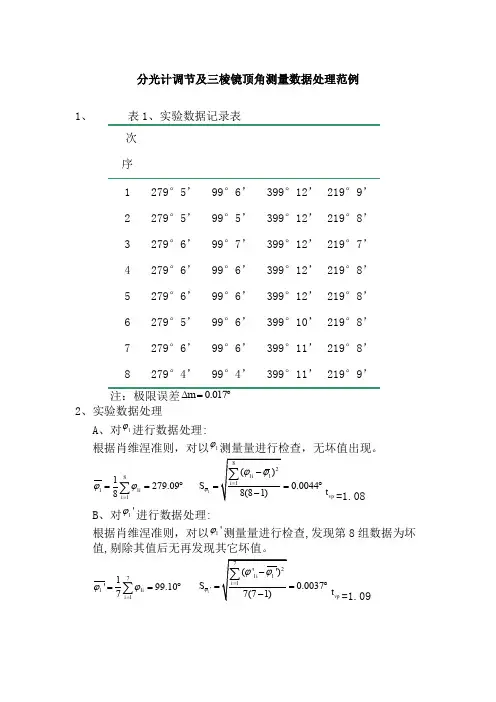

分光计调节及三棱镜顶角测量数据处理范例

分光计调节及三棱镜顶角测量数据处理范例1、表1、实验数据记录表次序1J 1<p21 279° 5' 99° 6' 399° 12' 219° 9'2 279° 5' 99° 5' 399° 12' 219° 8'3 279° 6' 99° 7' 399° 12' 219° 7'4 279° 6' 99° 6' 399° 12' 219° 8'5 279° 6' 99° 6' 399° 12' 219° 8'6 279° 5' 99° 6' 399° 10' 219° 8'7 279° 6' 99° 6' 399° 11' 219° 8' 8279° 4'99° 4'399° 11'219° 9'注：极限误差 =0.0172、实验数据处理A 、对1进行数据处理 (p根据肖维涅准则，对以1测量量进行检查，无坏值出现。

'(1i - Jv 0.00448(8-1)tvp=1.080.017UA -t vpS'1 =0-0047?'B 、对1进行数据处理： (p根据肖维涅准则，对以1二 0.0098Ur = ■ u A — 0.011测量量进行检查，发现第8组数据为坏值，剔除其值后无再1' J 、？ ：1i =99.107 y7___、m 2- -------------- 0.0037 7(7-1)tvp=1.09u A 二bp S , =0.0040二 0.0098u 「f ；j uA u B -0.010= 279.09 U B注：数据处理软件里的“实验项目 -> 分光计”可以把分自动转化为度c 、对：2进行数据处理：根据肖维涅准则，对以2测量量进行检查，发现第6组数据为坏值，剔除其值后无再发 现其它坏值。

B T2T1αφ图自准法测三棱镜顶角的原理分光计的调节和三棱镜顶角的测定【实验目的及要求】1.学习分光计的调节2.通过分光计测定三棱镜的顶角。

【实验仪器】（规格型号）分光计三棱镜分光计是一种能精确测量角度的典型光学仪器，精确度可达到1′常用来测量折射率、光波波长、色散率和观测光谱等。

由于该装置比较精密,操纵控制部件较多而复杂，故使用时必须按一定的规则严格调整，方能获得较高精度的测量结果。

【实验原理及实验步骤】1.熟悉分光仪的结构：2.分光计的读数系统由刻度盘和游标盘组成，读数方法和游标原理相同。

3.三棱镜：两面透光的光学表面，又称折射面，其夹角称为三棱镜的顶角；第三面为毛玻璃面，称为三棱镜的底面。

步骤及实验内容分光计调节1.目镜调焦。

接上照明小灯电源，打开开关，目镜调焦，视场中看到清晰的准线。

2.折射面法线方向找绿色十字。

载物台上放上三棱镜，在垂直与三棱镜折射面的方向（即法线方向），目镜视场中观察，是否能够看到“准线”和带有绿色小十字的窗口。

3.利用“各半调节”（二分之一调节法），调节望远镜的光轴和三棱镜边垂直。

调节平面镜的倾斜度螺丝和目镜的高度螺丝。

使目镜中看到的亮十字线（反射）像重合在黑准线像的对称位置上，说明望远镜光轴与镜面垂直，三棱镜位于水平位置。

测量三棱镜顶角：自准法测量三棱镜顶角的原理如图所示，只要测量三棱镜两个光学面的法线之间的夹角φ，即可求得顶角。

α=180-φ实验数据实验次数φ1左φ1右φ2左φ2右φ=φ2左-φ1左φ=φ2右-φ1右φ1α=180-φ=如跨越了0°或360°，读数时需要相应的加上360度。

【作业或思考题】：请简要分析，分光计游标盘，为什么1个游标刻度和大刻度盘对齐，代表1′。

物理实验报告《分光计的调整和三棱镜顶角的测定》_实验报告【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a＝1800－j。

图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置11，使分划板刻线水平或垂直。

2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。

往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝&#8197;10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7&#8197;所示的载物台调平螺丝&#8197;b&#8197;和&#8197;c&#8197;以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8（a）所示。

此时望远镜光轴就垂直于分光计中心轴了。

具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7所示。

图7 用平面镜调整分光计（2）目测粗调。

用目测法调节载物台调平螺丝7及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。

分光计调整和三棱镜顶角测定报告【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a＝1800－j。

图6测三棱镜顶角【实验内容与步骤】一、分光计的调整调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置11，使分划板刻线水平或垂直。

2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。

往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝%26#8197;10.调节望远镜光轴垂直于分光计中心轴调节如图7%26#8197;所示的载物台调平螺丝%26#8197;b%26#8197;和%26#8197;c%26#8197;以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8所示。

此时望远镜光轴就垂直于分光计中心轴了。

具体调节方法如下：将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7所示。

图7用平面镜调整分光计目测粗调。

用目测法调节载物台调平螺丝7及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。

实验数据及处理：()()()()()()''12''111=+=221=20II I II I II I II I II I ︒︒∆⎡⎤ΦΦΦΦ-Φ+Φ-Φ⎣⎦⎡⎤ΦΦ-Φ+Φ-Φ⎣⎦Φ-Φ实验数据处理：1.计算三棱镜顶角A 的大小,及测量不确定度A求三棱镜顶角A 公式：望远镜转过的角度（） 三棱镜的顶角A=180-180- 其中需考虑实际转过的角度。

转动望远镜时，如果越过了刻度点，则计算上式中望远镜转过的角度应为第一360360II I-Φ-Φ个较小的数据加上再减去第二个数据，即应按下式计算望远镜转过的角度()()12312321=60.10=59.72=60.00=59.943-++=根据表中1,2,3序号的数据，代人上述中公式可计算出三棱镜顶角A 的三组数据： A A A A A A 则三棱镜顶角A 的平均值A()r36005-59.94-60=100%=100%=0.1%600.1%E -±⨯⨯，参参查资料，得三棱镜顶角参考值:：A 三棱镜顶角的百分差：A 故测量结果在随机误差的范围内相符，精确度较高。

A()0.196948σ== 标准差(5)计算不确定度 A 类不确定度n u A σ=≈ 0.113678°取置信概率为0.95时,查表得: t=4.30.因为用刻度盘及游标盘测量角度时,最大允差属于均匀分布, 故 B 类不确定度 =B u 1′/≈335″. 且96.1=p k所以合成标准不确定度()()≈+==Φ22B p A A u k tu 0.12°。

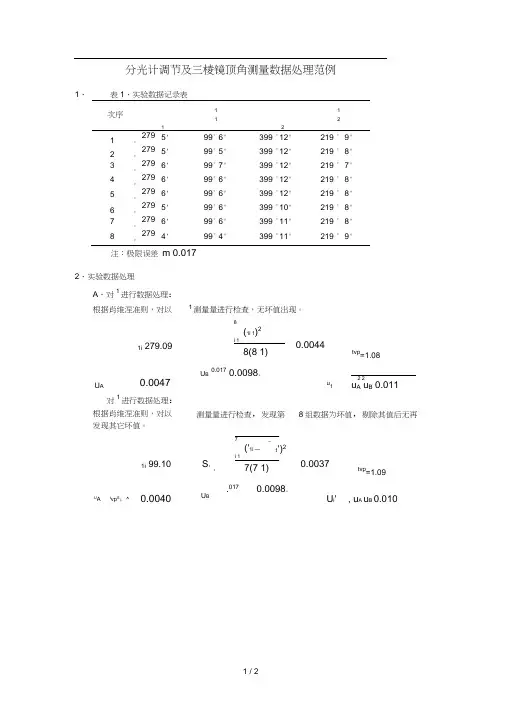

分光计调节及三棱镜顶角测量数据处理范例1、表1、实验数据记录表 次序11 121 21 279 ° 5' 99° 6' 399 ° 12' 219 ° 9'2 279 ° 5' 99° 5' 399 ° 12' 219 ° 8'3 279 ° 6' 99° 7' 399 ° 12' 219 ° 7'4 279 ° 6' 99° 6' 399 ° 12' 219 ° 8'5 279 ° 6' 99° 6' 399 ° 12' 219 ° 8'6 279 ° 5' 99° 6' 399 ° 10' 219 ° 8' 7279 °6' 99° 6' 399 ° 11' 219 ° 8' 8279 °4'99° 4'399 ° 11'219 ° 9'注：极限误差 m 0.0172、实验数据处理A 、对1进行数据处理：对1进行数据处理：根据肖维涅准则，对以1测量量进行检查，无坏值出现。

1i 279.098(1i 1)2i 18(8 1)0.0044tvp=1.08U A0.0047U B 0.017 0.0098。

u12 2u A u B 0.011根据肖维涅准则，对以 发现其它坏值。

测量量进行检查，发现第8组数据为坏值，剔除其值后无再1i 99.10S ，17_('1i —i 17(7 1) 1')20.0037tvp=1.09UAtvp S ；^0.0040 U B°.0170.0098。

分光计的调整与三棱镜顶角的测定实验报告实验目的：1. 掌握分光计的调整方法；2. 学习使用分光计测量三棱镜的顶角。

实验仪器与材料：1. 分光计；2. 三棱镜；3. 白纸。

实验原理：1. 分光计调整方法：分光计是一种用于测量光线偏转角度的仪器。

调整分光计需要先进行水平调整，然后再进行垂直调整。

水平调整：将分光计放置在水平台上，调整平台的水平度，使得分光计能够稳定放置在上面。

垂直调整：使用调整螺丝调节分光计的旋转轴，使得分光计的平台与分束镜平行。

2. 三棱镜顶角的测量：将三棱镜放置在分光计的平台上，调整分光计使得光线能够通过三棱镜。

将白纸放在三棱镜的侧面，用来观察光线的偏转。

旋转调节分光计的旋钮，使得光线通过三棱镜的顶角处，并使得光线在纸上形成一个明显的亮点。

测量纸上亮点的位置与水平线的夹角，即为三棱镜的顶角。

实验步骤：1. 将分光计放置在水平台上，调整平台使其水平。

2. 使用调整螺丝调节分光计的旋转轴，使得分光计的平台与分束镜平行。

3. 将三棱镜放置在分光计的平台上，调整分光计使得光线能够通过三棱镜。

4. 将白纸放在三棱镜的侧面，用来观察光线的偏转。

5. 旋转调节分光计的旋钮，使得光线通过三棱镜的顶角处，并使得光线在纸上形成一个明显的亮点。

6. 使用直尺测量纸上亮点的位置与水平线的夹角，即为三棱镜的顶角。

实验结果与分析：通过调整分光计，使得光线通过三棱镜的顶角处，并在纸上形成一个明显的亮点。

测量纸上亮点与水平线的夹角为θ，即为三棱镜的顶角。

根据实验数据计算出三棱镜的顶角，并与理论值进行对比，可以判断实验的准确性和误差。

实验结论：通过实验，我们掌握了分光计的调整方法，并使用分光计测量了三棱镜的顶角。

实验结果与理论值进行对比后，可以判断实验的准确性和误差。

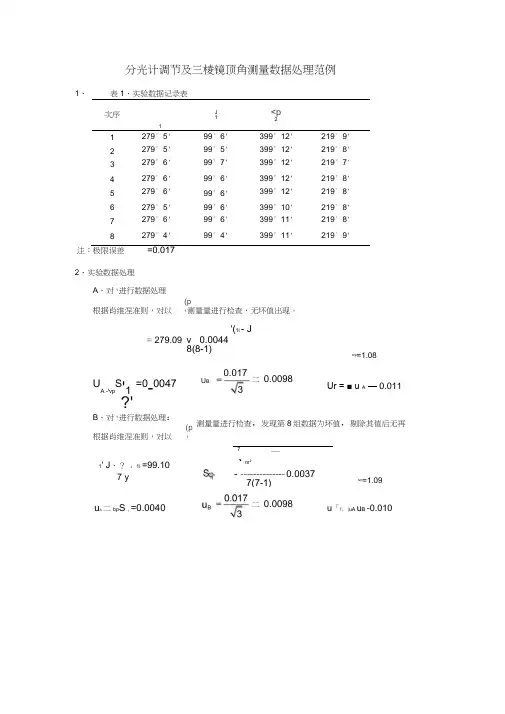

分光计调节及三棱镜顶角测量数据处理范例1、 表1、实验数据记录表次序1 279°5’ 99°6’ 399°12’ 219°9’2 279°5’ 99°5’ 399°12’ 219°8’3 279°6’ 99°7’ 399°12’ 219°7’4 279°6’ 99°6’ 399°12’ 219°8’5 279°6’ 99°6’ 399°12’ 219°8’6 279°5’ 99°6’ 399°10’ 219°8’7 279°6’ 99°6’ 399°11’ 219°8’ 8279°4’ 99°4’ 399°11’ 219°9’注：极限误差0.017m ∆=︒2、实验数据处理 A 、对1ϕ进行数据处理:根据肖维涅准则，对以1ϕ测量量进行检查，无坏值出现。

81111279.098i i ϕϕ===︒∑10.0044S ϕ==︒vpt =1.08B 、对1'ϕ进行数据处理:根据肖维涅准则，对以1'ϕ测量量进行检查,发现第8组数据为坏值,剔除其值后无再发现其它坏值。

71111'99.107i i ϕϕ===︒∑1'0.0037S ϕ==︒vpt =1.09C 、对2ϕ进行数据处理:根据肖维涅准则，对以2ϕ测量量进行检查，发现第6组数据为坏值,剔除其值后无再发现其它坏值。

72211399.207i i ϕϕ===︒∑20.0031S ϕ==︒vpt =1.09D 、对2'ϕ进行数据处理:根据肖维涅准则，对以2'ϕ测量量进行检查,无坏值出现。

82211'219.148i i ϕϕ===︒∑2'0.0038S ϕ==︒vpt =1.08总结：顶角平均值： ''12121[]60.044A ϕϕϕϕ=-+-=︒不确定度：0.01kA u =≈︒三棱镜顶角：60.040.01A =︒±︒ (p=0.683)相对不确定度：0.0160.04A E ︒=︒=0.017%3、讨论：A 、谈谈你对本实验的理解。

分光计调节及三棱镜顶角测量数据处理范例分光计是一种常用于光学实验和测量的仪器，可以用于测量光的角度、波长等参数。

三棱镜是一种常用的光学元件，其顶角是光学性质的重要参数之一。

下面是分光计调节及三棱镜顶角测量的数据处理范例。

一、分光计调节1.将分光计放置在实验台上，调整分光计的底座，使其水平。

2.打开分光计的电源，旋转分光计的刻度盘，使望远镜对准光源。

3.调整望远镜的镜头，使其能够清晰地看到分光计的刻度盘。

4.调整分光计的载物台，使其上的三棱镜能够与望远镜轴线垂直。

5.调整三棱镜的角度，使其与望远镜轴线平行。

二、三棱镜顶角测量1.将三棱镜放置在分光计的载物台上，使三棱镜的一个侧面与望远镜轴线平行。

2.旋转分光计的刻度盘，使三棱镜的另一个侧面与望远镜轴线平行。

3.观察分光计的刻度盘，找到两个平行的侧面上反射的光斑，分别读取两个光斑对应的角度。

4.根据三棱镜顶角的定义，计算三棱镜顶角的大小。

三、数据处理范例假设我们在实验中得到以下数据：第一个光斑对应的角度为30°，第二个光斑对应的角度为40°。

根据三棱镜顶角的定义，我们可以计算出三棱镜顶角的大小为：顶角大小= (40° - 30°)/2 = 5°因此，我们得到该三棱镜的顶角大小为5°。

需要注意的是，由于实验误差的存在，我们可能需要多次测量并取平均值来减小误差。

此外，不同型号的分光计和不同的实验条件下，测量的结果可能存在一定的差异。

因此，在数据处理时需要注意控制误差和消除误差。

例如，可以采用标准偏差或相对误差等指标来评估数据的可靠性，并采用有效数字的概念来确定最终结果的精度。

总之，分光计调节和三棱镜顶角测量是光学实验中常见的操作之一。

通过正确的操作和数据处理方法，可以得到更准确的结果。

物理实验报告《分光计的调整和三棱镜顶角的测本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a＝1800－j。

图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置11，使分划板刻线水平或垂直。

2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。

往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝?10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7?所示的载物台调平螺丝?b?和?c?以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8（a）所示。

此时望远镜光轴就垂直于分光计中心轴了。

具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7所示。

图7 用平面镜调整分光计（2）目测粗调。

物理实验报告《分光计的调整和三棱镜顶角的测定》【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a，只需求出j即可，则a ＝1800－j。

图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

（二）望远镜调节1．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置11，使分划板刻线水平或垂直。

2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。

往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7所示的载物台调平螺丝b和c以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8（a）所示。

此时望远镜光轴就垂直于分光计中心轴了。

具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7所示。

图7 用平面镜调整分光计（2）目测粗调。

用目测法调节载物台调平螺丝7及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。

．由于望远镜视野很小，观察的范围有限，要从望远镜中观察到由双面反射镜反射的光线，应首先保证该反射光线能进入望远镜。

实验数据及处理：()()()()()()''12''111=+=221=20II I II I II I II I II I ︒︒∆⎡⎤ΦΦΦΦ-Φ+Φ-Φ⎣⎦⎡⎤ΦΦ-Φ+Φ-Φ⎣⎦Φ-Φ实验数据处理：1.计算三棱镜顶角A 的大小,及测量不确定度A 求三棱镜顶角A 公式：望远镜转过的角度（） 三棱镜的顶角A=180-180- 其中需考虑实际转过的角度。

转动望远镜时，如果越过了刻度点，则计算上式中望远镜转过的角度应为第一360360II I-Φ-Φ个较小的数据加上再减去第二个数据，即应按下式计算望远镜转过的角度()()12312321=60.10=59.72=60.00=59.943-++=根据表中1,2,3序号的数据，代人上述中公式可计算出三棱镜顶角A 的三组数据：A A A A A A 则三棱镜顶角A 的平均值A()r36005-59.94-60=100%=100%=0.1%600.1%E -±⨯⨯，参参查资料，得三棱镜顶角参考值:：A 三棱镜顶角的百分差：A 故测量结果在随机误差的范围内相符，精确度较高。

A()0.196948σ==标准差(5)计算不确定度 A 类不确定度n u A σ=≈ 0.113678°取置信概率为0.95时,查表得: t=4.30.因为用刻度盘及游标盘测量角度时,最大允差属于均匀分布, 故 B 类不确定度 =B u 1′/≈335″. 且 96.1=pk所以合成标准不确定度()()≈+==Φ22Bp A Au k tu0.12°。

物理实验报告《分光计的调整和三棱镜顶角的测定》【实验目的】1．了解分光计的结构，学习分光计的调节和使用方法；2．利用分光计测定三棱镜的顶角；【实验仪器】分光计，双面平面反射镜，玻璃三棱镜。

【实验原理】如图6所示，设要测三棱镜AB面和AC面所夹的顶角a,只需求出j即可，则a=1800- j。

图6 测三棱镜顶角【实验内容与步骤】一、分光计的调整（一）调整要求：1 ．望远镜聚焦平行光，且其光轴与分光计中心轴垂直。

2．载物台平面与分光计中心轴垂直。

（二）望远镜调节1 ．目镜调焦目镜调焦的目的是使眼睛通过目镜能很清楚地看到目镜中分划板上的刻线和叉丝，调焦办法：接通仪器电源，把目镜调焦手轮12旋出，然后一边旋进一边从目镜中观察，直到分划板刻线成像清晰，再慢慢地旋出手轮，至目镜中刻线的清晰度将被破坏而未被破坏时为止。

旋转目镜装置11，使分划板刻线水平或垂直2．望远镜调焦望远镜调焦的目的是将分划板上十字叉丝调整到焦平面上，也就是望远镜对无穷远聚焦。

其方法如下：将双面反射镜紧贴望远镜镜筒，从目镜中观察，找到从双面反射镜反射回来的光斑，前后移动目镜装置11，对望远镜调焦，使绿十字叉丝成像清晰。

往复移动目镜装置，使绿十字叉丝像与分划板上十字刻度线无视差，最后锁紧目镜装置锁紧螺丝10 .（三）调节望远镜光轴垂直于分光计中心轴（各调一半法）调节如图7 所示的载物台调平螺丝 b 和 c 以及望远镜光轴仰角调节螺丝13，使分别从双面反射镜的两个面反射的绿十字叉丝像皆与分划板上方的十字刻度线重合，如图8 （a）所示。

此时望远镜光轴就垂直于分光计中心轴了。

具体调节方法如下：（1）将双面反射镜放在载物台上，使镜面处于任意两个载物台调平螺丝间连线的中垂面，如图7 所示。

图7 用平面镜调整分光计（2）目测粗调。

用目测法调节载物台调平螺丝7 及望远镜、平行光管光轴仰角调节螺丝13、29，使载物台平面及望远镜、平行光管光轴与分光计中心轴大致垂直。

分光计的调节和棱镜顶角的测定实验报告-V1实验名称：分光计的调节和棱镜顶角的测定
实验目的：通过本实验的操作过程，掌握分光计的调节方法和测定棱镜顶角的技巧，进一步提高实验操作的能力。

实验原理：分光计是一种用于准确测量光学角度的仪器，它通过将光线分开并测量其角度，可以用于确定各种光学器件中的角度。

而测定棱镜顶角则是利用分光计的技术，通过比较两个反射光束的角度来确定棱镜的顶角大小。

实验步骤：
1. 调节分光计望远镜
将目镜准直于小孔，并将目标刻度调为零。

接着，通过拉伸调整螺旋管，使目镜的十字线垂直于光路。

2. 校准分光计
在调节前要先检查分光计是否正常，然后从遮光板中心开始，根据目镜的十字线调整望远镜的位置，让反射光和透射光重合，以保证它们的路径相同。

3. 调整棱镜
将棱镜放在转盘上，并用三角架固定。

将分光计的端盘转动到零度位置并进行校准。

接着，将棱镜中心与分光计中心对准。

旋转盘使得棱
镜底面分别对准反射光和透射光，然后读取刻度盘上的读数，测量顶
角大小。

4. 计算顶角大小
利用计算公式计算顶角大小：顶角大小 = （透射角 + 反射角）/ 2
实验结果与分析：
通过实验操作，成功调整了分光计和测定了棱镜的顶角大小。

在实验
中还发现，调整分光计并不容易，需要细心和耐心。

而测量顶角大小
也需要特别小心，尽量避免误差。

结论：
通过本实验的操作，我们顺利地掌握了分光计的调节方法和测定棱镜
顶角的技巧。

同时，我们也发现实验操作需要细心和认真，这样才能
保证操作的成功，并充分利用实验数据，进一步提高实验操作的能力。

物理实验报告《分光计的调整和三棱镜顶角的测定》实验报告标题: 分光计的调整和三棱镜顶角的测定实验目的:1. 掌握分光计的调整方法，保证其正常工作；2. 通过分光计测量三棱镜的顶角，验证光的折射定律。

实验器材与药品:1. 分光计2. 三棱镜3. 光源实验原理:1. 分光计的调整方法:分光计是用来测量光的折射角、入射角和反射角的仪器。

调整分光计时，首先使光线垂直进入分光计，然后通过调整仪器上的平台和测量组件，使得透镜放置正对光线源和初始检测物。

最后，通过调整分光计上的器件，使光线通过仪器的光束路径，按照无误差位置传输到接受器件上。

2. 三棱镜顶角的测量:通过分光计测量三棱镜的顶角，首先将三棱镜放置在分光计的平台上，使其一条边与光线的方向平行。

然后，通过调整分光计上的仪器，使得入射光线通过分光计到达三棱镜的顶点。

最后，通过读取测量仪器上的刻度，得到入射角和折射角，从而计算出顶角的大小。

实验步骤:1. 将分光计放置在水平台上，并调整好仪器上的测量组件和平台，使其垂直光线进入。

2. 将三棱镜放置在分光计的平台上，使其一边与光线的方向平行。

3. 通过调整分光计上的仪器，使得入射光线通过分光计到达三棱镜的顶点。

4. 读取分光计上的刻度，记录入射角和折射角的读数。

5. 计算三棱镜的顶角，并记录结果。

实验结果:实验中测得的入射角为X度，折射角为Y度。

实验讨论与分析:通过计算测得的三棱镜顶角，可以验证光的折射定律。

根据光的折射定律，入射角和折射角的正弦比应该等于两种介质的折射率的比值。

根据实验数据和已知的折射率，可以计算验证的折射率和实际折射率之间的差异。

实验总结:通过本次实验，我们掌握了分光计的调整方法，并利用分光计测量了三棱镜的顶角。

实验结果与理论值基本吻合，验证了光的折射定律。

实验过程中需要注意仪器的准确度和操作的精确度，可以通过多次重复测量来提高实验结果的准确性。

分光计的调节和三棱镜顶角的测定实验报告一、引言分光计是一种用于测量光线波长和色散特性的仪器。

通过调节分光计的参数，如光束宽度、入射角度等，可以获得精确的测量结果。

三棱镜作为光的折射工具，其顶角的大小对光的折射角有影响。

本实验旨在探究分光计的调节和三棱镜顶角的测定方法，以便准确测量和分析光的特性。

二、分光计的调节方法为了保证分光计的准确性和稳定性，需要进行以下几个方面的调节：2.1 光源的调节1.打开分光计的光源，调整亮度适宜，以确保光线明亮且稳定。

2.检查光源是否正常工作，确保光线的稳定度和均匀度满足实验要求。

2.2 光束宽度的调节1.将样品台对准光路，并通过调节器调整光束的宽度。

2.观察光束在样品台上形成的图像，通过调节器逐步调整，直到得到清晰、锐利的光束。

2.3 入射角度的调节1.使用调节螺丝调整入射角度，使得光线准确垂直射入样品台。

2.在调节过程中，观察光线是否有明显的偏离，确保入射角度调节准确。

三、三棱镜顶角的测定方法三棱镜顶角的大小对光的折射角产生影响，因此准确测定三棱镜顶角非常重要。

下面介绍一种常用的三棱镜顶角测定方法：3.1 实验装置1.一台分光计。

2.一个可调节角度的支架，用于固定三棱镜。

3.一束光。

3.2 实验步骤1.将三棱镜固定在支架上，用水平尺测量底面上两个顶点的距离，即底边长L。

2.将光线通过分光计射入三棱镜，调整入射角度，使得光线射入三棱镜的顶点处。

3.观察光束从底边射出后的折射角度，通过测量仪器上的刻度得到折射角i。

4.记录下角度i和底边长L。

3.3 数据处理1.计算三棱镜的顶角。

顶角A = 180° - 2 * i2.对多组实验数据求平均值，以提高测量的准确性。

3.统计误差并分析其来源，如光线的偏折、仪器读数的不确定性等。

四、实验结果与讨论根据实验数据，我们进行了如下的测量和分析：4.1 分光计的调节经过仔细调节，我们成功使光源稳定，光束宽度适中且清晰，入射角度准确。

实验数据及处理：()()()()()()''12''111=+=221=20II I II I II I II I II I ︒︒∆⎡⎤ΦΦΦΦ-Φ+Φ-Φ⎣⎦⎡⎤ΦΦ-Φ+Φ-Φ⎣⎦Φ-Φ实验数据处理：1.计算三棱镜顶角A 的大小,及测量不确定度A求三棱镜顶角A 公式：望远镜转过的角度（） 三棱镜的顶角A=180-180- 其中需考虑实际转过的角度。

转动望远镜时，如果越过了刻度点，则计算上式中望远镜转过的角度应为第一360360II I-Φ-Φ个较小的数据加上再减去第二个数据，即应按下式计算望远镜转过的角度()()12312321=60.10=59.72=60.00=59.943-++=根据表中1,2,3序号的数据，代人上述中公式可计算出三棱镜顶角A 的三组数据： A A A A A A 则三棱镜顶角A 的平均值A()r36005-59.94-60=100%=100%=0.1%600.1%E -±⨯⨯，参参查资料，得三棱镜顶角参考值:：A 三棱镜顶角的百分差：A 故测量结果在随机误差的范围内相符，精确度较高。

A()0.196948σ== 标准差(5)计算不确定度 A 类不确定度n u A σ=≈ 0.113678°取置信概率为0.95时,查表得: t=4.30.因为用刻度盘及游标盘测量角度时,最大允差属于均匀分布, 故 B 类不确定度 =B u 1′/≈335″. 且96.1=p k所以合成标准不确定度()()≈+==Φ22B p A A u k tu 0.12°。
