建设项目职业病防护设施设计专篇

精心整理建设项目职业病防护设施设计专篇审查要点一、审查依据为了进一步规范建设项目职业病防护设施设计专篇的编制和审查工作，从源头上预防和控制职业病危害，根据《建设项目职业病防（三）审查设计人员。

设计人员的专业范围是否包括本项目安全和职业病防护设施设计的全部专业资格。

（四）审查人员签名和单位公章。

设计专篇的着录项中，应有本项目设计负责人、各专业设计人员、校核人员、审核人员（审定人员）的本人签名和相关的资质证明，并加盖设计单位公章。

（五）审查设计范围。

设计范围是否包括各主要生产设施、公用工程及辅助设施等，是否与已通过职业病危害预评价审查的范围一致，建设项目涉及的产品建设项目名称应包含建设单位名称和建设项目名称两个部分。

2、建设性质明确项目是新建、改建还是扩建。

3、地理位置（1）应明确项目所在地地理位置信息，交通物流信息。

（2）应明确周边环境条件，有无其他企业。

（3）应明确与居住区及商业中心、公园等人员密集场所的距离。

（4）应明确与学校、医院、影剧院、体育场（馆）等公共设施的距离。

（5）应明确附近有无旅游区、文物博览区、军事管理区等。

（1）岗位设置应明确生产班制，日工作时间和周工作时间。

（2）劳动定员应明确管理人员和接触职业病危害因素的人数,作业内容和作业方式，应以表格形式细化至具体岗位。

7、总平面布置和竖向布置（1）总平面布置查看各功能分区位置、间距，结合风向资料查看散发有毒有害物质是否布置在最小频率风向的上风向。

（2）竖向布置查看设备布局的竖向布置、层级和间距，以及各类蒸汽管道竖向布置是否合理等。

（3）总平面布置和竖向布置图是否与职业病危害预评价报告完全一致，如不一致，应详细列表说明其变化情况或履行变更手续情况。

（4）主要生产装置（设备）和设施布局及其上下游生产装置关系的说明等内容是否完整、正确。

是否列表说明总平面布置内各建（构）筑物、装置、设施等之间的设计距离及其与法规、标准的符合性。

（5）项目配套设施和辅助工程名称、能力（或者负荷）、介质（或者物料）来源等内容是否完整、正确。

目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 设计目的和基本原则 (1)5 设计依据 (2)6 设计范围与内容 (2)7 设计程序及要求 (2)8 职业病防护设施设计专篇编制 (4)附件A（资料性附录）职业病防护设施设计专篇编制应收集的主要资料 (5)附录B（资料性附录）工程分析的内容 (6)附录C（资料性附录）职业病防护设施设计专篇主要章节和内容 (7)附录D（规范性附录）建设项目职业病防护设施设计专篇格式要求 (8)前言本标准由国家安全生产监督管理总局提出。

本标准由全国安全生产标准化技术委员会防尘防毒分技术委员会（TC288/SC7）归口。

本标准起草单位：中国安全生产科学研究院、国家安全生产监督管理总局研究中心、北京劳动保护科学研究所。

本标准主要起草人：李戬、刘宝龙、张忠彬、郭金玉、陈建武、杜欢永、张伟军。

建设项目职业病防护设施设计专篇编制导则范围本标准规定了建设项目职业病防护设施设计专篇的内容与格式。

本标准适用于可能产生职业病危害的建设项目，在初步设计（含基础设计）阶段，建设单位委托有资质的设计单位对该建设项目职业病防护设施设计专篇的编制。

规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB5083 生产设备安全卫生设计总则GB12801 生产过程安全卫生要求总则GB/T16758 排风罩的分类及技术条件GB18871 电离辐射防护与辐射源安全基本标准GB50019 采暖通风与空气调节设计规范GB/T 50033 建筑采光设计标准GB50034 建筑照明设计标准GB50073 洁净厂房设计规范GB50187 工业企业总平面设计规范GBJ87 工业企业噪声控制设计规范GBZ1 工业企业设计卫生标准GBZ 158 工作场所职业病危害警示标识GBZ/T194 工作场所防止职业中毒卫生工程防护措施规范GBZ/T211 建筑行业职业病危害预防控制规范GBZ/T223 工作场所有毒气体检测报警装置设置规范3 术语和定义下列术语和定义适用于本文件。

ZW-JB-2014-002 建设项目职业病防护设施设计专篇编制要求建设项目职业病防护设施设计专篇编制要求ZW-JB-2014-002一、设计范围与内容1.设计范围根据职业卫生法律、法规、标准和技术规范等要求,针对建设项目建设施工、设备安装调试过程以及建成投入生产或使用后可能产生的职业病危害因素,对应采取的职业病防护设施、职业卫生管理措施等进行设计,并对其预期效果进行评价。

对于初步设计阶段施工方案尚未确定的情况,设计专篇可作相关说明后省去相关内容,仅需在补充措施建议中明确建设单位相关职责;待施工方案最终确定后,再补充相关设计内容。

2.设计内容根据建设项目可能产生的职业病危害因素,对应采取的防尘、防毒、防暑、防寒、降噪、减振、防辐射等防护设施的设备选型、设置场所和相关技术参数等内容进行设计;另外还包括与之相关的防控措施,如总平面布置、生产工艺及设备布局、建筑卫生学、辅助卫生设施、应急救援设施等的设计方案,并对职业病防护设施投资进行预算,最后对职业病防护设施的预期效果进行评价。

二、设计过程1.资料收集在充分调查研究设计对象和范围等相关情况后,收集、整理职业病防护设施设计所需要的各种文件、资料和数据。

2.工程分析对建设项目的工程概况、主要工程内容、总平面布置、生产工艺与设备布局、生产过程中的原料与产品的名称和用(产)量、岗位设置与人员数量、作业内容与方法、建筑卫生学,建筑施工工艺和设备安装调试过程等进行分析。

3.职业病危害因素分析及危害程度预测1)分析说明建设项目建设期或建成投入生产或使用后可能产生的职业病危害因素的种类、来源、特点及分布。

2)分析接触职业病危害因素的作业人员情况,包括接触职业病危害因素的种类、接触人数、接触时间与接触频度等。

3)根据职业病危害因素对人体健康的影响及可能导致的职业病,分析其潜在危害性和发生职业病的危险程度。

4.职业病防护设施设计1) 构(建)筑物设计根据GB12801、GB50187、GB50019、GB/T50033、GB50034、GB50073、GBZ1等相关标准和规范,对建设项目的总平面布置、竖向布置和建(构)筑物进行设计。

建设项目职业病防护设施设计专篇编制导则AQ/T4233--06-08发布-10-01实施1范围本标准规定了建设项目职业病防护设施设计专篇的内容与格式。

本标准适用于可能产生职业病危害的建设项目，在初步设计（含基础设计）阶段，建设单位委托有资质的设计单位对该建设项目职业病防护设施设计专篇的编制。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件, 其最新版本（包括所有的修改单）适用于本文件。

GB5083生产设备安全卫生设计总则GB12801生产过程安全卫生要求总则GB/T16758排风罩的分类及技术条件GB18871电离辐射防护与辐射源安全基本标准GB50019采暖通风与空气调节设计规范GB/T 50033建筑采光设计标准GB50034建筑照明设计标准GB50073洁净厂房设计规范GB50187 工业企业总平面设计规范GBJ87 工业企业噪声控制设计规范GBZ1 工业企业设计卫生标准GBZ 158 工作场所职业病危害警示标识GBZ/T194工作场所防止职业中毒卫生工程防护措施规范GBZ/T211建筑行业职业病危害预防控制规范GBZ/T223工作场所有毒气体检测报警装置设置规范3术语和定义下列术语和定义适用于本文件。

3.1职业病危害occupational hazard对从事职业活动的劳动者可能导致职业病的各种危害。

3.2职业病危害因素occupational hazard factors职业活动中影响劳动者健康的、存在于生产工艺过程以及劳动过程和生产环境中的各种危害因素的统称。

3.3职业病危害因素接触水平occupational hazard factors exposure level从事职业病危害作业的劳动者接触一种或多种职业病危害因素的浓度（强度）和接触时间。

3.4职业病防护设施设计专篇the report of facility design for control occupational hazard产生或可能产生职业病危害的建设项目，在初步设计（含基础设计）阶段，由建设单位委托具有资质的设计单位对该项目依据国家职业卫生相关法律、法规.规范和标准，针对建设项目施工过程和生产过程中产生或可能产生的职业病危害因素采取的各种防护措施及其预期效果编制的专项报告。

加油加气合建站建设工程职业病防护设施设计专篇主报告二〇一六年十一月声明xxx遵守国家有关法律、法规，在加油加气合建站工程建设工程职业病防护设施设计过程中坚持客观、真实、公正的原则，对所出具的《加油加气合建站工程建设工程职业病防护设施设计专篇》承担法律责任。

设计单位名称:xxx（加盖公章）设计单位法定代表人：二〇一六年十一月目录1概述11.1任务来源及目的11.2设计依据11.3设计范围和设计内容22建设工程简况及工程分析42.1建设工程简况42.2工程分析53职业病危害因素分析103.1生产过程中产生或可能产生的职业病危害因素103.2接触职业病危害因素作业人员情况123.3职业病危害程度的分析133.4职业病危害因素对人体健康的影响及可能导致的职业病153.5职业病危害关键控制点184职业病防护设施设计224.1构（建）筑物设计224.2防护设施设计及其控制性能234.3个人防护措施274.4应急救援设施284.5职业病危害警示标识294.6辅助卫生设施设计314.7职业病防治管理措施314.8预评价报告的补充措施及建议的采纳情况说明314.9职业病防护设施投资估算325预期评价效果335.1预期效果及评价335.2建议341概述1.1任务来源及目的1.1.1任务来源x x x公司委托我公司进行“加油加气合建站工程”职业病防护设施设计专篇的编制。

1.1.2编制目的（1）为建设单位落实职业病防护措施提供依据。

（2）为安全生产监督管理部门对建设工程职业病防护设施设计监督管理提供依据。

1.2设计依据1.2.1设计相关文件（1）相关设计文件及设计委托书（2）《加油加气合建站工程初步设计（代可行性研究报告）》（3）《加油加气合建站工程职业病危害预评价报告》1.2.2国家法律、法规、规章职业病防护设施设计相关国家现行法律、法规、规章。

1.2.3国家及行业规范、标准、规程《建设工程职业病防护设施设计专篇编制要求》（Z W-J B-2014-002）及相关规范、标准、规程。

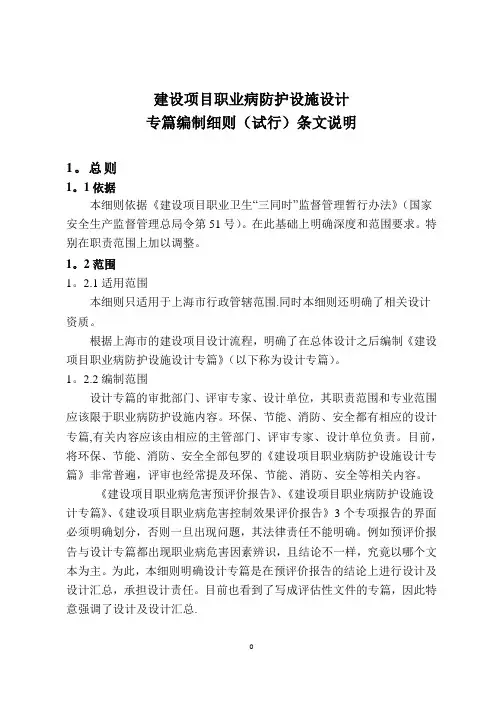

建设项目职业病防护设施设计专篇编制细则（试行）条文说明1.总则1.1依据本细则依据《建设项目职业卫生“三同时”监督管理暂行办法》（国家安全生产监督管理总局令第51号）。

在此基础上明确深度和范围要求。

特别在职责范围上加以调整。

1.2范围1.2.1适用范围本细则只适用于上海市行政管辖范围。

同时本细则还明确了相关设计资质。

根据上海市的建设项目设计流程，明确了在总体设计之后编制《建设项目职业病防护设施设计专篇》（以下称为设计专篇）。

1.2.2编制范围设计专篇的审批部门、评审专家、设计单位，其职责范围和专业范围应该限于职业病防护设施内容。

环保、节能、消防、安全都有相应的设计专篇，有关内容应该由相应的主管部门、评审专家、设计单位负责。

目前，将环保、节能、消防、安全全部包罗的《建设项目职业病防护设施设计专篇》非常普遍，评审也经常提及环保、节能、消防、安全等相关内容。

《建设项目职业病危害预评价报告》、《建设项目职业病防护设施设计专篇》、《建设项目职业病危害控制效果评价报告》3个专项报告的界面必须明确划分，否则一旦出现问题，其法律责任不能明确。

例如预评价报告与设计专篇都出现职业病危害因素辨识，且结论不一样，究竟以哪个文本为主。

为此，本细则明确设计专篇是在预评价报告的结论上进行设计及设计汇总，承担设计责任。

目前也看到了写成评估性文件的专篇，因此特意强调了设计及设计汇总。

本细则强调了工艺设备职业病防护设施设计内容。

目前工艺设备职业病防护设施设计大部分都由设备供应商承担，隐患很大。

车间通风、空调、照明、给排水等都有审图单位管理，只有直接影响职业健康的工艺设备的防护设施缺乏事前管理和评估。

目前工艺设备职业病防护设施设计可由设备商提供，并由设计单位转化设计，成为设计专篇中的一部分内容。

也可以由设计单位设计，成为设备采购的技术文件中的一部分内容。

设计专篇强调了职业病防护设施的管理。

运行管理制度的编制界面在《建设项目职业病危害控制效果评价报告》，项目验收才有运行管理的制度，在设计阶段还没有相关制度，这样容易造成设计专篇职业病防护运行管理制度内容虚假、空洞。

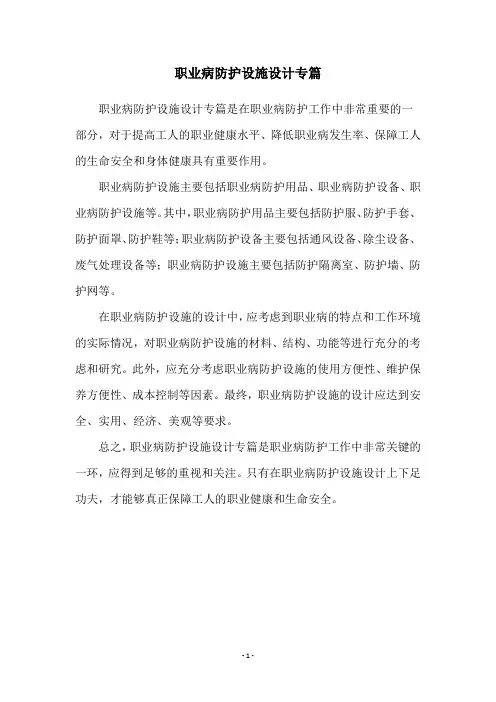

职业病防护设施设计专篇
职业病防护设施设计专篇是在职业病防护工作中非常重要的一部分，对于提高工人的职业健康水平、降低职业病发生率、保障工人的生命安全和身体健康具有重要作用。

职业病防护设施主要包括职业病防护用品、职业病防护设备、职业病防护设施等。

其中，职业病防护用品主要包括防护服、防护手套、防护面罩、防护鞋等；职业病防护设备主要包括通风设备、除尘设备、废气处理设备等；职业病防护设施主要包括防护隔离室、防护墙、防护网等。

在职业病防护设施的设计中，应考虑到职业病的特点和工作环境的实际情况，对职业病防护设施的材料、结构、功能等进行充分的考虑和研究。

此外，应充分考虑职业病防护设施的使用方便性、维护保养方便性、成本控制等因素。

最终，职业病防护设施的设计应达到安全、实用、经济、美观等要求。

总之，职业病防护设施设计专篇是职业病防护工作中非常关键的一环，应得到足够的重视和关注。

只有在职业病防护设施设计上下足功夫，才能够真正保障工人的职业健康和生命安全。

- 1 -。

加油加气合建站建设工程职业病防护设施设计专篇主报告二〇一六年十一月声明xxx遵守国家有关法律、法规，在加油加气合建站工程建设工程职业病防护设施设计过程中坚持客观、真实、公正的原则，对所出具的《加油加气合建站工程建设工程职业病防护设施设计专篇》承担法律责任。

设计单位名称:xxx（加盖公章）设计单位法定代表人：二〇一六年十一月目录1概述11.1任务来源及目的11.2设计依据11.3设计范围和设计内容22建设工程简况及工程分析42.1建设工程简况42.2工程分析53职业病危害因素分析103.1生产过程中产生或可能产生的职业病危害因素103.2接触职业病危害因素作业人员情况123.3职业病危害程度的分析133.4职业病危害因素对人体健康的影响及可能导致的职业病153.5职业病危害关键控制点184职业病防护设施设计224.1构（建）筑物设计224.2防护设施设计及其控制性能234.3个人防护措施274.4应急救援设施284.5职业病危害警示标识294.6辅助卫生设施设计314.7职业病防治管理措施314.8预评价报告的补充措施及建议的采纳情况说明314.9职业病防护设施投资估算325预期评价效果335.1预期效果及评价335.2建议341概述1.1任务来源及目的1.1.1任务来源x x x公司委托我公司进行“加油加气合建站工程”职业病防护设施设计专篇的编制。

1.1.2编制目的（1）为建设单位落实职业病防护措施提供依据。

（2）为安全生产监督管理部门对建设工程职业病防护设施设计监督管理提供依据。

1.2设计依据1.2.1设计相关文件（1）相关设计文件及设计委托书（2）《加油加气合建站工程初步设计（代可行性研究报告）》（3）《加油加气合建站工程职业病危害预评价报告》1.2.2国家法律、法规、规章职业病防护设施设计相关国家现行法律、法规、规章。

1.2.3国家及行业规范、标准、规程《建设工程职业病防护设施设计专篇编制要求》（Z W-J B-2014-002）及相关规范、标准、规程。

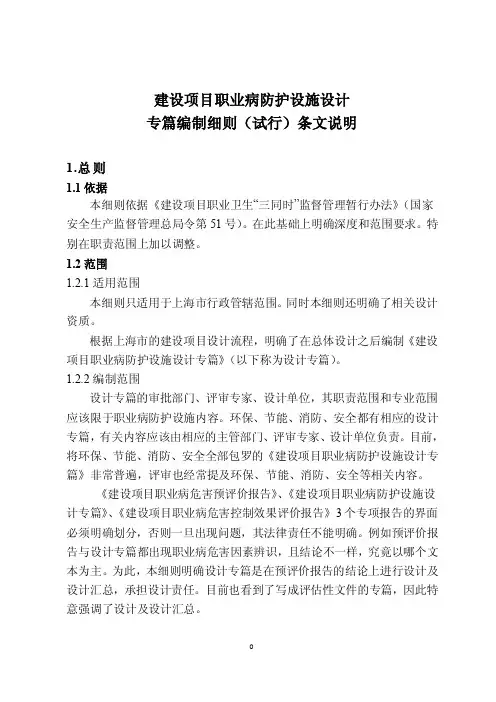

建设项目职业病防护设施设计专篇编制细则（试行）条文说明1。

总则1。

1依据本细则依据《建设项目职业卫生“三同时”监督管理暂行办法》（国家安全生产监督管理总局令第51号）。

在此基础上明确深度和范围要求。

特别在职责范围上加以调整。

1。

2范围1。

2.1适用范围本细则只适用于上海市行政管辖范围.同时本细则还明确了相关设计资质。

根据上海市的建设项目设计流程，明确了在总体设计之后编制《建设项目职业病防护设施设计专篇》（以下称为设计专篇）。

1。

2.2编制范围设计专篇的审批部门、评审专家、设计单位，其职责范围和专业范围应该限于职业病防护设施内容。

环保、节能、消防、安全都有相应的设计专篇,有关内容应该由相应的主管部门、评审专家、设计单位负责。

目前，将环保、节能、消防、安全全部包罗的《建设项目职业病防护设施设计专篇》非常普遍，评审也经常提及环保、节能、消防、安全等相关内容。

《建设项目职业病危害预评价报告》、《建设项目职业病防护设施设计专篇》、《建设项目职业病危害控制效果评价报告》3个专项报告的界面必须明确划分，否则一旦出现问题，其法律责任不能明确。

例如预评价报告与设计专篇都出现职业病危害因素辨识，且结论不一样，究竟以哪个文本为主。

为此，本细则明确设计专篇是在预评价报告的结论上进行设计及设计汇总，承担设计责任。

目前也看到了写成评估性文件的专篇，因此特意强调了设计及设计汇总.本细则强调了工艺设备职业病防护设施设计内容。

目前工艺设备职业病防护设施设计大部分都由设备供应商承担，隐患很大。

车间通风、空调、照明、给排水等都有审图单位管理，只有直接影响职业健康的工艺设备的防护设施缺乏事前管理和评估。

目前工艺设备职业病防护设施设计可由设备商提供，并由设计单位转化设计，成为设计专篇中的一部分内容。

也可以由设计单位设计，成为设备采购的技术文件中的一部分内容.设计专篇强调了职业病防护设施的管理.运行管理制度的编制界面在《建设项目职业病危害控制效果评价报告》，项目验收才有运行管理的制度，在设计阶段还没有相关制度，这样容易造成设计专篇职业病防护运行管理制度内容虚假、空洞。

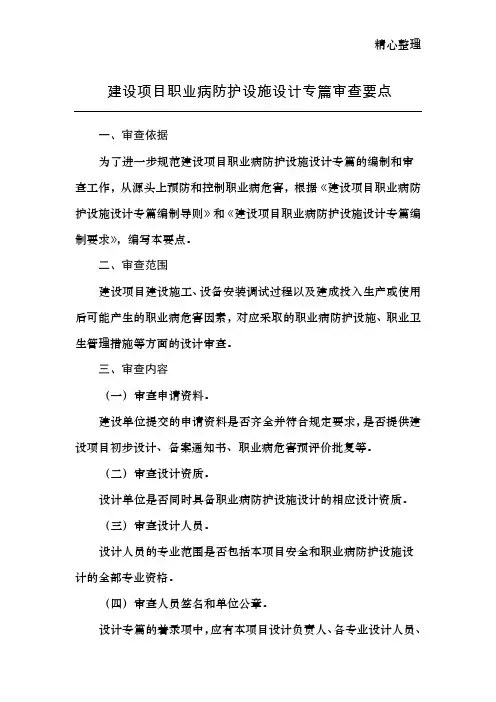

建设项目职业病防护设施设计专篇审查要点一、审查依据为了进一步规范建设项目职业病防护设施设计专篇的编制和审查工作，从源头上预防和控制职业病危害，根据《建设项目职业病防护设施设计专篇编制导则》和《建设项目职业病防护设施设计专篇编制要求》，编写本要点。

二、审查范围建设项目建设施工、设备安装调试过程以及建成投入生产或使用后可能产生的职业病危害因素，对应采取的职业病防护设施、职业卫生管理措施等方面的设计审查。

三、审查内容（一）审查申请资料。

建设单位提交的申请资料是否齐全并符合规定要求，是否提供建设项目初步设计、备案通知书、职业病危害预评价批复等。

（二）审查设计资质。

设计单位是否同时具备职业病防护设施设计的相应设计资质。

（三）审查设计人员。

设计人员的专业范围是否包括本项目安全和职业病防护设施设计的全部专业资格。

（四）审查人员签名和单位公章。

设计专篇的着录项中，应有本项目设计负责人、各专业设计人员、校核人员、审核人员（审定人员）的本人签名和相关的资质证明，并加盖设计单位公章。

（五）审查设计范围。

设计范围是否包括各主要生产设施、公用工程及辅助设施等，是否与已通过职业病危害预评价审查的范围一致，建设项目涉及的产品及生产规模、贮存品种及规模是否与已通过预评价审查的建设项目范围一致。

（六）审查变更情况。

项目建设地址、工艺技术、生产方式、主要原辅材料、主要装置、设备、设施、平面布置、职业病防护装置、应急救援设施等是否发生变更。

（七）审查设计依据。

设计依据应包含法律、法规、规章、标准、规范和规范性文书，核查上述依据是否全面、正确、现行有效。

四、报告审查要点（一）建设项目概况。

1、建设项目名称建设项目名称应包含建设单位名称和建设项目名称两个部分。

2、建设性质明确项目是新建、改建还是扩建。

3、地理位置（1）应明确项目所在地地理位置信息，交通物流信息。

（2）应明确周边环境条件，有无其他企业。

（3）应明确与居住区及商业中心、公园等人员密集场所的距离。

建设项目职业病防护设施设计专篇编制要求ZW-JB-2014-002一、设计围与容1.设计围根据职业卫生法律、法规、标准和技术规等要求，针对建设项目建设施工、设备安装调试过程以及建成投入生产或使用后可能产生的职业病危害因素，对应采取的职业病防护设施、职业卫生管理措施等进行设计，并对其预期效果进行评价。

对于初步设计阶段施工方案尚未确定的情况，设计专篇可作相关说明后省去相关容，仅需在补充措施建议中明确建设单位相关职责；待施工方案最终确定后，再补充相关设计容。

2.设计容根据建设项目可能产生的职业病危害因素，对应采取的防尘、防毒、防暑、防寒、降噪、减振、防辐射等防护设施的设备选型、设置场所和相关技术参数等容进行设计；另外还包括与之相关的防控措施，如总平面布置、生产工艺及设备布局、建筑卫生学、辅助卫生设施、应急救援设施等的设计方案，并对职业病防护设施投资进行预算，最后对职业病防护设施的预期效果进行评价。

二、设计过程1.资料收集在充分调查研究设计对象和围等相关情况后，收集、整理职业病防护设施设计所需要的各种文件、资料和数据。

2.工程分析对建设项目的工程概况、主要工程容、总平面布置、生产工艺与设备布局、生产过程中的原料与产品的名称和用（产）量、岗位设置与人员数量、作业容与方法、建筑卫生学，建筑施工工艺和设备安装调试过程等进行分析。

3.职业病危害因素分析及危害程度预测1)分析说明建设项目建设期或建成投入生产或使用后可能产生的职业病危害因素的种类、来源、特点及分布。

2)分析接触职业病危害因素的作业人员情况，包括接触职业病危害因素的种类、接触人数、接触时间与接触频度等。

3)根据职业病危害因素对人体健康的影响及可能导致的职业病，分析其潜在危害性和发生职业病的危险程度。

4.职业病防护设施设计1) 构（建）筑物设计根据GB12801、GB50187、GB50019、GB/T50033、GB50034、GB50073、GBZ1等相关标准和规，对建设项目的总平面布置、竖向布置和建（构）筑物进行设计。

建设项目职业病防护设施设计专篇编制要求Z W-J B-2014-002 建设项目职业病防护设施设计专篇编制要求ZW-JB-2014-002一、设计范围与内容1.设计范围根据职业卫生法律、法规、标准和技术规范等要求，针对建设项目建设施工、设备安装调试过程以及建成投入生产或使用后可能产生的职业病危害因素，对应采取的职业病防护设施、职业卫生管理措施等进行设计，并对其预期效果进行评价。

对于初步设计阶段施工方案尚未确定的情况，设计专篇可作相关说明后省去相关内容，仅需在补充措施建议中明确建设单位相关职责；待施工方案最终确定后，再补充相关设计内容。

2.设计内容根据建设项目可能产生的职业病危害因素，对应采取的防尘、防毒、防暑、防寒、降噪、减振、防辐射等防护设施的设备选型、设置场所和相关技术参数等内容进行设计；另外还包括与之相关的防控措施，如总平面布置、生产工艺及设备布局、建筑卫生学、辅助卫生设施、应急救援设施等的设计方案，并对职业病防护设施投资进行预算，最后对职业病防护设施的预期效果进行评价。

二、设计过程1.资料收集在充分调查研究设计对象和范围等相关情况后，收集、整理职业病防护设施设计所需要的各种文件、资料和数据。

2.工程分析对建设项目的工程概况、主要工程内容、总平面布置、生产工艺与设备布局、生产过程中的原料与产品的名称和用（产）量、岗位设置与人员数量、作业内容与方法、建筑卫生学，建筑施工工艺和设备安装调试过程等进行分析。

3.职业病危害因素分析及危害程度预测1)分析说明建设项目建设期或建成投入生产或使用后可能产生的职业病危害因素的种类、来源、特点及分布。

2)分析接触职业病危害因素的作业人员情况，包括接触职业病危害因素的种类、接触人数、接触时间与接触频度等。

3)根据职业病危害因素对人体健康的影响及可能导致的职业病，分析其潜在危害性和发生职业病的危险程度。

4.职业病防护设施设计1)构（建）筑物设计根据GB12801、GB50187、GB50019、GB/T50033、GB50034、GB50073、GBZ1等相关标准和规范，对建设项目的总平面布置、竖向布置和建（构）筑物进行设计。
