G9409 小型空心砌块框架填充墙

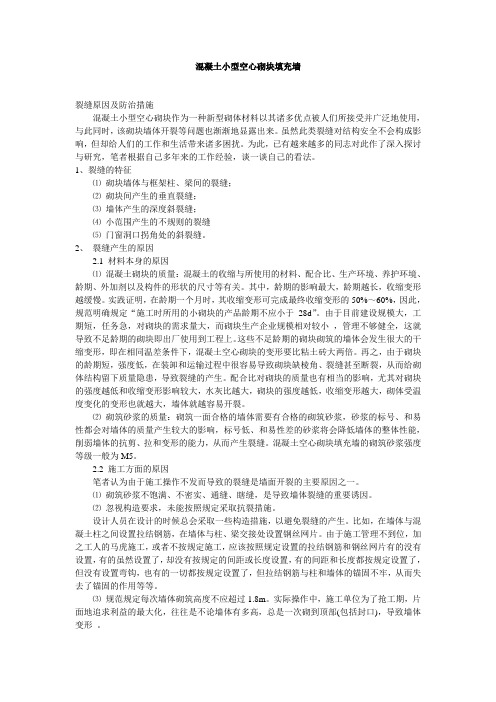

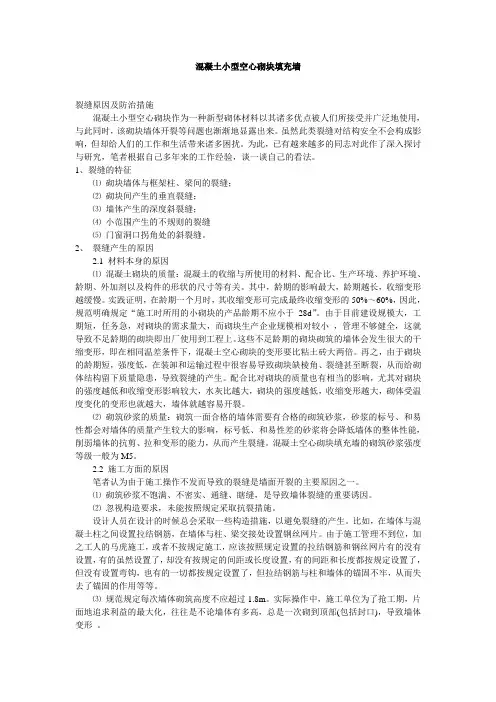

混凝土小型空心砌块填充墙裂缝原因及防治措施混凝土小型空心砌块作为一种新型砌体材料以其诸多优点被人们所接受并广泛地使用，与此同时，该砌块墙体开裂等问题也渐渐地显露出来。

虽然此类裂缝对结构安全不会构成影响，但却给人们的工作和生活带来诸多困扰。

为此，已有越来越多的同志对此作了深入探讨与研究，笔者根据自己多年来的工作经验，谈一谈自己的看法。

1、裂缝的特征⑴砌块墙体与框架柱、梁间的裂缝；⑵砌块间产生的垂直裂缝；⑶墙体产生的深度斜裂缝；⑷小范围产生的不规则的裂缝⑸门窗洞口拐角处的斜裂缝。

2、裂缝产生的原因2.1 材料本身的原因⑴混凝土砌块的质量：混凝土的收缩与所使用的材料、配合比、生产环境、养护环境、龄期、外加剂以及构件的形状的尺寸等有关。

其中，龄期的影响最大，龄期越长，收缩变形越缓慢。

实践证明，在龄期一个月时，其收缩变形可完成最终收缩变形的50%～60%，因此，规范明确规定“施工时所用的小砌块的产品龄期不应小于28d”。

由于目前建设规模大，工期短，任务急，对砌块的需求量大，而砌块生产企业规模相对较小，管理不够健全，这就导致不足龄期的砌块即出厂使用到工程上。

这些不足龄期的砌块砌筑的墙体会发生很大的干缩变形，即在相同温差条件下，混凝土空心砌块的变形要比粘土砖大两倍。

再之，由于砌块的龄期短，强度低，在装卸和运输过程中很容易导致砌块缺棱角、裂缝甚至断裂，从而给砌体结构留下质量隐患，导致裂缝的产生。

配合比对砌块的质量也有相当的影响，尤其对砌块的强度越低和收缩变形影响较大，水灰比越大，砌块的强度越低，收缩变形越大，砌体受温度变化的变形也就越大，墙体就越容易开裂。

⑵砌筑砂浆的质量：砌筑一面合格的墙体需要有合格的砌筑砂浆，砂浆的标号、和易性都会对墙体的质量产生较大的影响，标号低、和易性差的砂浆将会降低墙体的整体性能，削弱墙体的抗剪、拉和变形的能力，从而产生裂缝。

混凝土空心砌块填充墙的砌筑砂浆强度等级一般为M5。

2.2 施工方面的原因笔者认为由于施工操作不发而导致的裂缝是墙面开裂的主要原因之一。

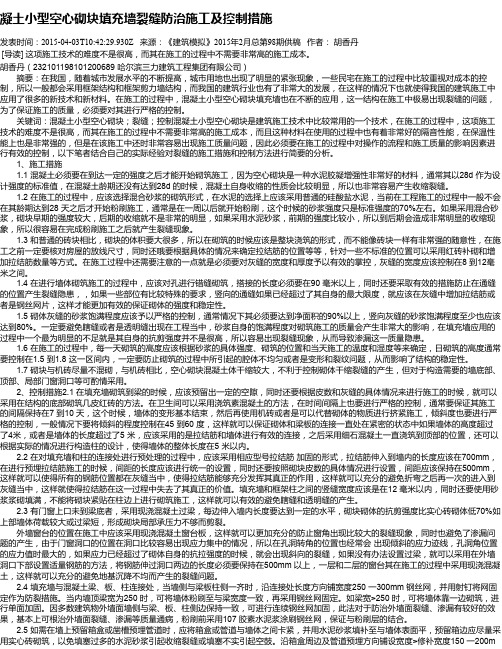

凝土小型空心砌块填充墙裂缝防治施工及控制措施发表时间：2015-04-03T10:42:29.930Z 来源：《建筑模拟》2015年2月总第98期供稿作者：胡香丹[导读] 这项施工技术的难度不是很高，而其在施工的过程中不需要非常高的施工成本。

胡香丹（232101************ 哈尔滨三力建筑工程集团有限公司）摘要：在我国，随着城市发展水平的不断提高，城市用地也出现了明显的紧张现象，一些民宅在施工的过程中比较重视对成本的控制，所以一般都会采用框架结构和框架剪力墙结构，而我国的建筑行业也有了非常大的发展，在这样的情况下也就使得我国的建筑施工中应用了很多的新技术和新材料。

在施工的过程中，混凝土小型空心砌块填充墙也在不断的应用，这一结构在施工中极易出现裂缝的问题，为了保证施工的质量，必须要对其进行严格的控制。

关键词：混凝土小型空心砌块；裂缝；控制混凝土小型空心砌块是建筑施工技术中比较常用的一个技术，在施工的过程中，这项施工技术的难度不是很高，而其在施工的过程中不需要非常高的施工成本，而且这种材料在使用的过程中也有着非常好的隔音性能，在保温性能上也是非常强的，但是在该施工中还时非常容易出现施工质量问题，因此必须要在施工的过程中对操作的流程和施工质量的影响因素进行有效的控制，以下笔者结合自己的实际经验对裂缝的施工措施和控制方法进行简要的分析。

1、施工措施1.1 混凝土必须要在到达一定的强度之后才能开始砌筑施工，因为空心砌块是一种水泥胶凝增强性非常好的材料，通常其以28d 作为设计强度的标准值，在混凝土龄期还没有达到28d 的时候，混凝土自身收缩的性质会比较明显，所以也非常容易产生收缩裂缝。

1.2 在施工的过程中，应该选择混合砂浆的砌筑形式，在水泥的选择上应该采用普通的硅酸盐水泥，当前在工程施工的过程中一般不会在其龄期达到28 天之后才开始粉刷施工，通常是在一周以后就开始粉刷，这个时候的砂浆强度只是标准强度的70%左右。

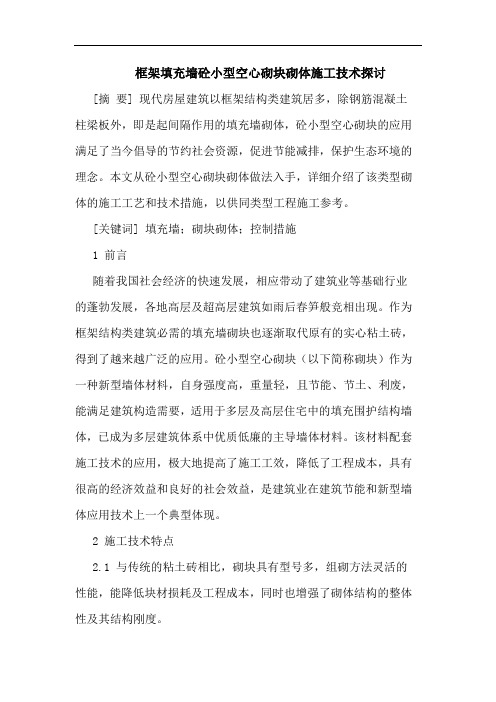

框架填充墙砼小型空心砌块砌体施工技术探讨[摘要] 现代房屋建筑以框架结构类建筑居多，除钢筋混凝土柱梁板外，即是起间隔作用的填充墙砌体，砼小型空心砌块的应用满足了当今倡导的节约社会资源，促进节能减排，保护生态环境的理念。

本文从砼小型空心砌块砌体做法入手，详细介绍了该类型砌体的施工工艺和技术措施，以供同类型工程施工参考。

[关键词] 填充墙；砌块砌体；控制措施1 前言随着我国社会经济的快速发展，相应带动了建筑业等基础行业的蓬勃发展，各地高层及超高层建筑如雨后春笋般竞相出现。

作为框架结构类建筑必需的填充墙砌块也逐渐取代原有的实心粘土砖，得到了越来越广泛的应用。

砼小型空心砌块（以下简称砌块）作为一种新型墙体材料，自身强度高，重量轻，且节能、节土、利废，能满足建筑构造需要，适用于多层及高层住宅中的填充围护结构墙体，已成为多层建筑体系中优质低廉的主导墙体材料。

该材料配套施工技术的应用，极大地提高了施工工效，降低了工程成本，具有很高的经济效益和良好的社会效益，是建筑业在建筑节能和新型墙体应用技术上一个典型体现。

2 施工技术特点2.1 与传统的粘土砖相比，砌块具有型号多，组砌方法灵活的性能，能降低块材损耗及工程成本，同时也增强了砌体结构的整体性及其结构刚度。

2.2 施工速度快，较一般砌体施工提高工效20%，在主体结构施工阶段流水作业能有效地缩短施工工期。

2.3 砌体平整度较高，有效减少抹灰面裂缝，能够确保砌体的施工质量；减轻了结构自重，有着良好的保温隔热效果。

3 适用范围适用于一般框架结构类型的工业与民用建筑室内外填充墙体砌筑工程。

4 工艺原理框架填充墙砼小型空心砌块砌体是由砼小型空心砌块、砌筑砂浆、芯柱等组成的。

砼小型空心砌块原材料取材广泛（水泥，砂石等）、生产工艺简单、成本低廉、使用方便、节约能源。

其砌块块型可随意变化，可单独或组合搭配使用，并且利用砌块本身热阻较小的特点，提高墙体的保温性能，根据结构构造要求在墙段适当位置留设芯柱，芯柱能显著增强砌体结构的整体性及其延性。

框架结构填充小型空心砌块墙体砌筑技术交底一、准备和墙体构造：1、材料：轻集料混凝土小型空心砌块主规格分别为：2、砌块墙体砌筑在各层的楼面上，其砌筑砂浆强度为m10，应具有一定的粘结性，良好的和易性和保水性，砂浆的稠度宜控制在70~80mm。

3、砂浆配合比为水泥比砂比砂浆王1：5.03:0.002重量比。

4、砌块填充墙体与框架柱的拉结，根据不同情况采用拉接筋或钢筋网片及现浇配筋混凝土带三种方式。

当墙体交接部位设置构造柱时，应按第7~10页的要求设置拉结钢筋，当墙体为保温外墙或交接部位设置芯柱时，则应采用拉结网片。

5、当填充砌块墙体的长度大于5m时，墙顶应与框梁或楼板拉结，拉结方法详见第15页，节点○2和○3.本工程抗震设防设计为7度。

6、当墙长超过层高1.5~2倍时，宜在墙内设混凝土芯柱或构造柱，其设置要求见第16页。

7、当墙高超过4m或墙上遇有门窗洞口时，应分别在墙体半高处和外墙的窗洞上部及下部，内墙门洞的上部设置于柱连接且沿墙贯通的现浇钢筋混凝土带，框架柱预埋钢筋φ10与钢筋混凝土带的纵向钢筋φ10连接，详见第11~13页。

8、当外墙窗洞＜1200时，洞口两侧可用单排孔砌块设置芯柱，当洞宽＞1800或保温外墙时，应采用与墙厚等宽的混凝土抱框，芯柱和抱框纵向钢筋均应贯通墙身，并锚固于楼层的梁（板）中。

二、施工要点：1、砌筑砂浆：a.在施工前砌筑砂浆应按照JC860-2000标准进行试配，其基本性能检验方法应符合《建筑砂浆基本性能试验方法》JCJ70-90的规定。

b.砂浆应采用机械搅拌，搅拌时间应按国家现行规范规定进行。

三、砌筑a．基础砌筑前用钢尺校核放线尺寸，基础表面尘土、砂石以及杂物必须清除干净。

砌筑时，应按墙体砌块排列图进行施工。

b．砌筑方法：砌筑时的水平灰缝铺砂浆的长度不得超过800mm，竖向灰缝应在已就位和即将就位砌块的端面同时铺砂浆，随即用挤浆法将新砌块就位。

c．砌体砌筑时尽量采用390长的主砌块，少用辅助砌块，上下皮应错缝搭接，搭接长度为200mm，每两皮为一循环，个别条件下小砌块的搭接长度不应小于90mm。

框架填充墙混凝土空心砖砌筑施工方案及技术措施1.正常施工条件下，混凝土空心砖墙体每日砌筑高度宜控制在1.4m或一步脚手架高度内。

严禁使用有竖向裂缝的混凝土多孔砖、断裂混凝土多孔砖、龄期不足28d 的混凝土多孔砖及外表明显受潮的混凝土空心砖进行砌筑。

砖块砌筑前不得浇水。

当施工期间气候异常炎热干燥，并且气温超过30℃时，可在砌筑前稍喷水湿润。

2.砌筑时采用190*90*90混凝土多孔砖，基础采用190*90*53混凝土实心砖。

3.砌筑形式必须每皮顺砌，并竖缝相互错开1/2砖块长度。

个别情况下因设计原因无法对孔砌筑时，可错孔砌筑，搭接长度不应小于90mm。

搭接长度不就小于90mm，内外墙与纵横墙必须同时砌筑，并相互交错搭接。

墙体临时间断处应设在门窗沿口边并砌成斜槎，严禁留直槎。

斜槎长度就等于或大于斜槎高度。

4.砖块砌筑应随铺随砌，砌体灰缝应横平竖直。

水平灰缝须用坐浆法，满铺混凝土砖全部壁肋或多排孔砌砖的封底面；竖向灰缝采取平铺端面法，即将砖块端面朝上铺满砂浆再上墙挤紧，然后加浆插捣密实。

饱满度均不得低于90%。

水平灰缝厚度与竖向灰缝宽度应为10mm，不得小8mm，也不应大于12mm。

砌筑时，墙面必须用原浆作随砌随勾缝处理，缺口处应补浆压平、压实，并作凹缝，凹进墙面2mm。

5.砌入墙内的钢筋点焊网片和拉结筋必须放置在水平灰缝的砂浆层中，不得有露筋现象，并要求钢筋网片的纵横筋不得重叠点焊，应控制在同一平面内。

6.混凝土多孔砖砌筑时必须符合设计和施工规范要求。

7.墙体搁置过梁时，板下应砌实心混凝土或用C20混凝土填实一皮小砌块。

8.本工程地圈梁支模时最顶层基础砌砖灰缝预留φ10孔，让圈梁侧模水平拉杆插入。

不得过且过在小混凝土砌体上打凿安装洞，安装预埋洞口也预先留设好。

9.木门框与墙连接可在单孔实心水泥砖或埋入满涂沥青的楔形砖块。

砌筑时应将普露砖的面砌于门洞两侧上、中、下部位各3块，木门框即钉设砖上。

10.铝合金门窗框安装两侧洞口的小砌块灌填C20混凝土，框与墙安装时采用锚固板用射钉固定洞口侧壁。

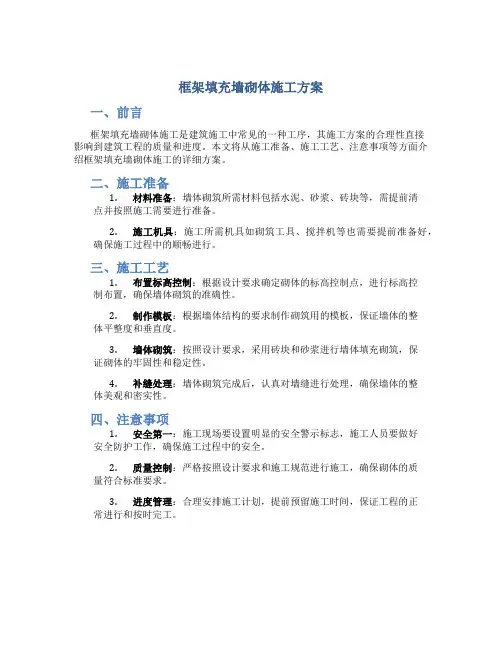

框架填充墙砌体施工方案
一、前言
框架填充墙砌体施工是建筑施工中常见的一种工序，其施工方案的合理性直接
影响到建筑工程的质量和进度。

本文将从施工准备、施工工艺、注意事项等方面介绍框架填充墙砌体施工的详细方案。

二、施工准备
1.材料准备：墙体砌筑所需材料包括水泥、砂浆、砖块等，需提前清
点并按照施工需要进行准备。

2.施工机具：施工所需机具如砌筑工具、搅拌机等也需要提前准备好，
确保施工过程中的顺畅进行。

三、施工工艺
1.布置标高控制：根据设计要求确定砌体的标高控制点，进行标高控
制布置，确保墙体砌筑的准确性。

2.制作模板：根据墙体结构的要求制作砌筑用的模板，保证墙体的整
体平整度和垂直度。

3.墙体砌筑：按照设计要求，采用砖块和砂浆进行墙体填充砌筑，保
证砌体的牢固性和稳定性。

4.补缝处理：墙体砌筑完成后，认真对墙缝进行处理，确保墙体的整
体美观和密实性。

四、注意事项
1.安全第一：施工现场要设置明显的安全警示标志，施工人员要做好
安全防护工作，确保施工过程中的安全。

2.质量控制：严格按照设计要求和施工规范进行施工，确保砌体的质
量符合标准要求。

3.进度管理：合理安排施工计划，提前预留施工时间，保证工程的正
常进行和按时完工。

五、总结
框架填充墙砌体施工是建筑施工中重要的工序之一，合理的施工方案和严格的施工管理能够保证施工质量和进度。

施工人员在进行墙体砌筑时一定要严格按照施工要求进行，确保施工质量和安全。

以上便是框架填充墙砌体施工方案的详细介绍，希望对相关人员有所帮助。

小型空心砌块施工方案小型空心砌块施工方案一、项目背景小型空心砌块是一种轻质骨料混凝土块，具有保温隔热、吸声防火、搭建速度快等优点，被广泛应用于住宅、商铺等建筑的围护墙、隔墙等建筑结构。

本文将介绍小型空心砌块施工的具体方案。

二、施工准备1. 建筑图纸：根据建筑图纸确定空心砌块的尺寸和数量。

2. 施工材料：除空心砌块外，还需要购买砂浆、水泥、钢筋、砖墙连接件等施工材料。

3. 工具设备：配备施工所需的切割机、搅拌机、扫把、锤子、水平仪等工具设备。

4. 施工人员：组织专业施工人员进行施工操作。

三、施工步骤1. 尺寸标线：根据图纸将建筑墙面的轮廓线用绳子和粉笔标出。

2. 准备砂浆：按照一定比例将砂浆粉与水进行混合搅拌，直至砂浆充分湿润而不过于稀薄。

3. 涂抹砂浆：用刮板将砂浆均匀地涂抹在墙面轮廓线内的地方。

4. 堆砌砌块：将预先准备好的小型空心砌块放置在涂抹砂浆的墙面上，按照图纸上的要求进行堆砌，保持水平垂直。

5. 连接件安装：在砌块之间设置连接件，用锤子敲打使连接件牢固固定在砌块之间。

6. 砂浆填缝：待砌块堆砌完成后，用砂浆将砌缝填满，使砌缝齐平。

7. 钢筋加固：根据建筑设计要求，在合适的位置嵌入钢筋，增加墙体的强度和稳定性。

8. 砌块修整：用切割机将多余的砌块修剪整齐，使墙面平整美观。

9. 清理工地：施工结束后，清理工地，清除施工中产生的垃圾和废料。

四、施工注意事项1. 施工时需严格按照建筑图纸上的要求进行施工，保证施工质量。

2. 砌块之间的连接件要牢固可靠，避免砌块间的空隙。

3. 砂浆的搅拌要均匀，砌块粘贴后要用水平仪检测，保持垂直水平。

4. 施工人员要戴上安全帽和手套，避免事故发生。

5. 工地周围要设置围栏，提醒他人注意安全。

经过以上施工方案的执行，小型空心砌块的施工可以高效、安全地完成。

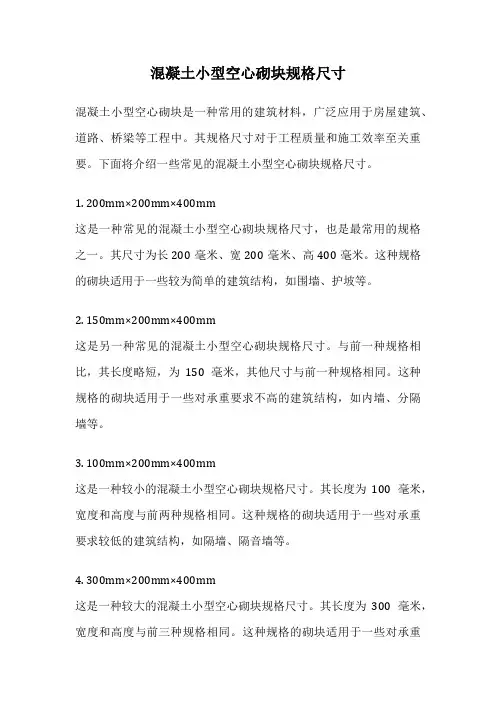

混凝土小型空心砌块规格尺寸混凝土小型空心砌块是一种常用的建筑材料，广泛应用于房屋建筑、道路、桥梁等工程中。

其规格尺寸对于工程质量和施工效率至关重要。

下面将介绍一些常见的混凝土小型空心砌块规格尺寸。

1. 200mm×200mm×400mm这是一种常见的混凝土小型空心砌块规格尺寸，也是最常用的规格之一。

其尺寸为长200毫米、宽200毫米、高400毫米。

这种规格的砌块适用于一些较为简单的建筑结构，如围墙、护坡等。

2. 150mm×200mm×400mm这是另一种常见的混凝土小型空心砌块规格尺寸。

与前一种规格相比，其长度略短，为150毫米，其他尺寸与前一种规格相同。

这种规格的砌块适用于一些对承重要求不高的建筑结构，如内墙、分隔墙等。

3. 100mm×200mm×400mm这是一种较小的混凝土小型空心砌块规格尺寸。

其长度为100毫米，宽度和高度与前两种规格相同。

这种规格的砌块适用于一些对承重要求较低的建筑结构，如隔墙、隔音墙等。

4. 300mm×200mm×400mm这是一种较大的混凝土小型空心砌块规格尺寸。

其长度为300毫米，宽度和高度与前三种规格相同。

这种规格的砌块适用于一些对承重要求较高的建筑结构，如柱子、梁等。

除了上述常见的规格尺寸外，混凝土小型空心砌块还有一些其他规格尺寸，如250mm×200mm×400mm、350mm×200mm×400mm 等。

根据具体工程的需要，可以选择适当的规格尺寸。

混凝土小型空心砌块的规格尺寸不仅影响工程质量，还直接关系到施工效率。

选择合适的规格尺寸可以提高施工效率，减少浪费。

因此，在进行工程设计时，需要根据具体情况对混凝土小型空心砌块的规格尺寸进行合理选择。

混凝土小型空心砌块的规格尺寸是建筑工程中一个重要的参数。

在选择规格尺寸时，需要根据具体工程的需要进行合理选择，以确保工程质量和施工效率。

框架填充墙保温免抹灰连锁砌块施工工法框架填充墙保温免抹灰连锁砌块施工工法一、前言框架填充墙保温免抹灰连锁砌块施工工法是一种新型的墙体施工方法，它将连锁砌块与保温材料相结合，使墙体具备了良好的保温性能，同时避免了传统抹灰工序，提高了施工效率。

本文旨在全面介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，为读者提供指导和参考。

二、工法特点1. 良好的保温性能：连锁砌块中内嵌保温材料，有效隔离了室内外温差，提供了良好的保温效果。

2.免抹灰工艺：连锁砌块采用特殊的设计和制作工艺，使墙体表面平整光滑，不需要抹灰，减少了工序和施工难度。

3. 施工效率高：连锁砌块的设计使其便于安装和拆卸，施工速度快，工期短。

4. 环保节能：采用保温材料填充墙体，减少了能源消耗，符合节能环保要求。

三、适应范围框架填充墙保温免抹灰连锁砌块施工工法适用于各类民用和商用建筑，特别是中高层建筑。

它适用于各种地区的气候条件，能够满足建筑对保温性能和施工速度的要求。

四、工艺原理框架填充墙保温免抹灰连锁砌块施工工法的工艺原理是将连锁砌块按照规定的拼接方式和位置进行接缝处理，并在砌缝内填充保温材料。

通过连锁砌块和保温材料的配合，形成连续、均匀的保温层，达到提高墙体保温性能的目的。

五、施工工艺 1. 基础处理：清理基础表面，涂刷粘结剂，进行水平和垂直标定。

2. 安装砌块：按照设计要求选择合适的砌块，采用干砌或湿砌方式进行砌筑，保证墙体的垂直和水平度。

3. 接缝处理：在砌块接缝处使用特殊的密封剂进行处理，确保接缝的密封性和稳定性。

4. 填充保温材料：在连锁砌块的砌缝中填充保温材料，保证保温层的连续性和均匀性。

5. 开窗孔和门洞：根据设计要求，在适当的位置开设窗孔和门洞，进行加强处理。

6. 梁柱处理：对梁柱等结构进行特殊处理，增强其承载能力和稳定性。

7. 表面处理：清理墙体表面灰尘，涂刷防水和防火涂料，进行装饰。

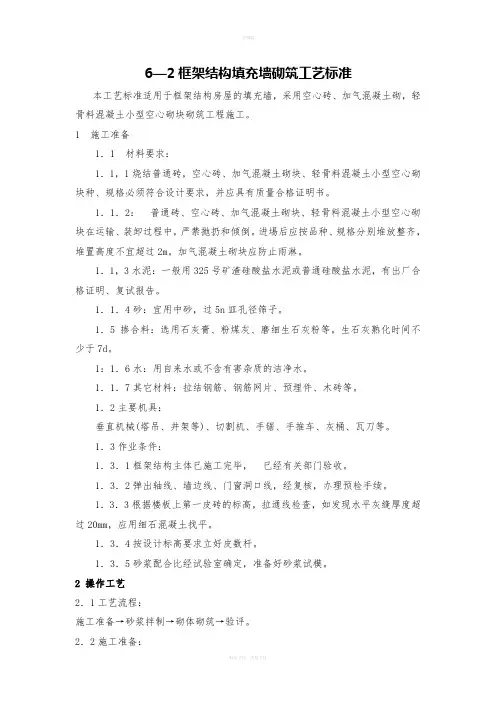

6—2框架结构填充墙砌筑工艺标准本工艺标准适用于框架结构房屋的填充墙，采用空心砖、加气混凝土砌，轻骨料混凝土小型空心砌块砌筑工程施工。

1 施工准备1．1 材料要求：1．1，1烧结普通砖，空心砖、加气混凝土砌块、轻骨料混凝土小型空心砌块种、规格必须符合设计要求，并应具有质量合格证明书。

1．1．2：普通砖、空心砖、加气混凝土砌块、轻骨料混凝土小型空心砌块在运输、装卸过程中，严禁抛扔和倾倒。

进埸后应按品种、规格分别堆放整齐，堆置高度不宜超过2m。

加气混凝土砌块应防止雨淋。

1．1，3水泥：一般用325号矿渣硅酸盐水泥或普通硅酸盐水泥，有出厂合格证明、复试报告。

1．1．4砂：宜用中砂，过5n皿孔径筛子。

1．5掺合料：选用石灰膏、粉煤灰、磨细生石灰粉等。

生石灰熟化时间不少于7d。

1：1．6水：用自来水或不含有害杂质的洁净水。

1．1．7其它材料：拉结钢筋、钢筋网片、预埋件、木砖等。

1．2主要机具：垂直机械(塔吊、井架等)、切割机、手锯、手推车、灰桶、瓦刀等。

1．3作业条件：1．3．1框架结构主体已施工完毕，已经有关部门验收。

1．3．2弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。

1．3．3根据楼板上第一皮砖的标高，拉通线检查，如发现水平灰缝厚度超过20mm，应用细石混凝土找平。

1．3．4按设计标高要求立好皮数杆。

1．3．5砂浆配合比经试验室确定，准备好砂浆试模。

2 操作工艺2．1工艺流程：施工准备→砂浆拌制→砌体砌筑→验评。

2．2施工准备：2．2．1楼面清理：墙体砌筑前楼面应清扫干净，砌筑部位应洒水湿润。

2．2．2砖、砌块浇水：填充墙砌筑前，普通砖、空心砖、轻骨料混凝土小型空心砌块应提前1～2d浇水湿润，普通砖、空心砖含水率宜为10％～15％，轻骨料混凝土小型空心砌块含水率宜为5％～8％；加气混凝土砌块砌筑时，应向砌筑面浇水。

2．3砂浆拌制：2．3．1砂浆配合比应为重量比，计量精度为：水泥±2％，砂及掺合料±5％。
