桩基础验收表格

混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（纪念碑）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（纪念碑）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）
混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（陈列馆）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（陈列馆）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）
混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（碑廊）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（碑廊）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）
混凝土灌注桩（钢筋笼）报验申请表工程名称：大冶市烈士陵园（厕所）编号：
混凝土灌注桩报验申请表
工程名称：大冶市烈士陵园（厕所）编号：
混凝土灌注桩（钢筋笼）工程检验批质量验收记录
GB50202-2002
（Ⅰ）
010203□□
混凝土灌注桩工程检验批质量验收记录表
GB50202-2002
（Ⅱ）。

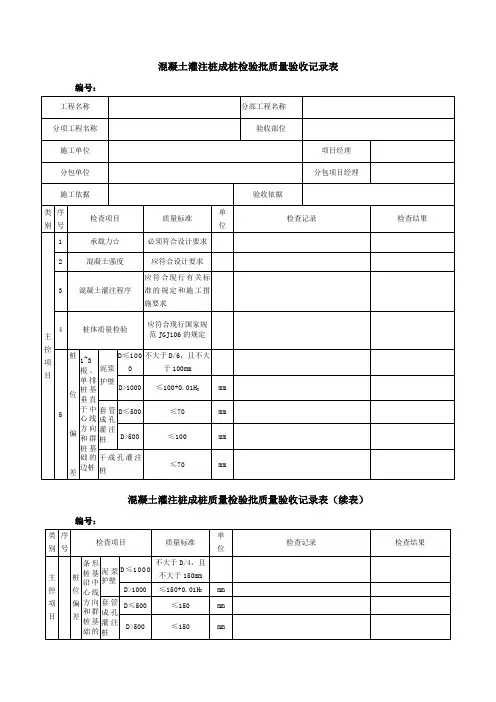

混凝土灌注桩成桩检验批质量验收记录表
编号：
混凝土灌注桩成桩质量检验批质量验收记录表（续表）编号：
填写说明：
1.适用范围及要求：
1) 该表适用于混凝土灌注桩基础施工验收；
2) 承载力检测参照建筑基桩检测技术规范JGJ106的有关规定执行；
3) 其他执行设计要求及施工验收规范GB 50233.GB 50204.JGJ94.Q/GDW 1153.Q/GDW
10225。

2.检查数量：
1) 主控项目：
(1) 承载力检验：应按现行有关标准或按经专项论证的检验方案抽样检测；
(2) 桩体质量检验：对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽
检数量不应少于总数的30%，且不应少于20根；其他桩基工程的抽检数量不应少于总数的20%，且不应少于10根；对地下水位以上且终孔后经过核验的灌注桩，检验数量不应少于总桩数的10%，且不得少于 10 根。

每个柱子承台下不得少于1根；
(3) 混凝土强度试件：每浇筑 50m3必须有 1 组试件，小于 50m3的桩，每根桩必须有 1 组
试件；
(4) 桩位偏差：应全数检查。

2）一般项目：全数检查。

3.检验批划分：该检验批按每基塔同时施工的全数桩作为一个检验批。

4.“验收部位”应填写同时间段施工的 ** 塔 *，* 腿*，*桩。

5.检查记录栏中的内容应填写检测后最大偏差值或超范围的所有数据。

混凝土灌注桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ)010405主控项目：1、桩位。

桩位允许偏差和桩的位置及成孔方法不同而不同。

尺量检查。

2、入孔深。

＋300mm。

只能深不能浅，测钻杆、套管长度或重锤测。

嵌岩桩应确保进入设计要求的嵌岩深度。

3、桩体质量检查。

应用动力法检测，或钻芯取样至桩尖下50cm。

符合设计要求，按设计要求方法检测。

设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30％，且不少于20根；其他桩不少于总数的20％，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩。

检查不少于总数10％。

且不少于10根。

每个柱子承台下不少于1根。

4、混凝上强度。

每50m3取（不足50m3）取一组试块，每根柱必须有一组试块。

强度符合设计要求。

5、承载力。

设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1％，且不少于3根。

总桩数少于50根时，为2根。

其它桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2％，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、垂直度。

除人工挖孔混凝土护壁桩为＜0．5％；其它桩为＜1％。

检查套筒、钻杆的垂直度或吊垂球检查。

2、桩径。

套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为＋50mm；人工挖孔为＋50mm。

用井径仪、尺量检查。

3、泥浆比重（粘土、砂性土中）。

1.15～1.20。

用比重计测量。

4、泥浆面标高（高于地下水位）。

0.5～1.0m。

观察检查5、沉渣厚度：端承桩≤50mm。

用沉渣仪或吊锤测量。

磨擦桩≤150mm。

用沉渣仪或吊锤测量。

6、混凝土坍落度：水下灌注160～220mm，灌注前坍落度仪测量。

干施工70～100mm。

灌注前坍落度仪测量。

7、钢筋笼安装深度：±100mm，尺量检查。

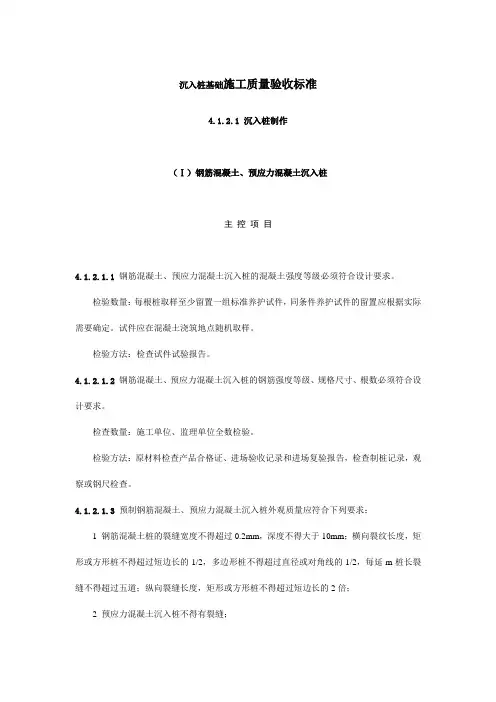

沉入桩基础施工质量验收标准4.1.2.1 沉入桩制作（Ⅰ）钢筋混凝土、预应力混凝土沉入桩主控项目4.1.2.1.1 钢筋混凝土、预应力混凝土沉入桩的混凝土强度等级必须符合设计要求。

检验数量：每根桩取样至少留置一组标准养护试件，同条件养护试件的留置应根据实际需要确定。

试件应在混凝土浇筑地点随机取样。

检验方法：检查试件试验报告。

4.1.2.1.2 钢筋混凝土、预应力混凝土沉入桩的钢筋强度等级、规格尺寸、根数必须符合设计要求。

检查数量：施工单位、监理单位全数检验。

检验方法：原材料检查产品合格证、进场验收记录和进场复验报告，检查制桩记录，观察或钢尺检查。

4.1.2.1.3 预制钢筋混凝土、预应力混凝土沉入桩外观质量应符合下列要求：1 钢筋混凝土桩的裂缝宽度不得超过0.2mm，深度不得大于10mm；横向裂纹长度，矩形或方形桩不得超过短边长的1/2，多边形桩不得超过直径或对角线的1/2，每延m桩长裂缝不得超过五道；纵向裂缝长度，矩形或方形桩不得超过短边长的2倍；2 预应力混凝土沉入桩不得有裂缝；3 桩顶、桩尖附近不得有蜂窝、掉角、露筋；4 沿桩身长度棱角损坏深度不得超过5mm，每10延m长只允许有一处棱角损坏，在一根桩上边棱损坏总长度不超过500mm。

检验数量：全数检验。

检验方法：观察或钢尺检查，用读数放大镜量测。

4.1.2.1.4 预制桩出厂前应进行检验，出厂时应出具合格检验记录；预制桩吊装、运输应按钢筋混凝土构件要求进行。

检验数量：施工单位、监理单位全数检验。

检验方法: 检查产品出厂合格证或产品出厂检验报告（记录）。

一般项目4.1.2.1.5 钢筋混凝土和预应力混凝土沉入桩制作偏差应符合表4.1.2.1.5的规定。

表4.1.2.1.5 钢筋混凝土、预应力混凝土沉入桩制作的允许偏差序号项目允许偏差（mm）检验频率检验方法范围点数1实心桩横截面边长±5每批检验10％3 用钢尺量2 长度±50 2 用钢尺量3桩尖对中轴线的倾斜10 1 用钢尺量4桩轴线的弯曲矢高0.1％桩长，且≤20全数 1沿构件全长拉线量取最大矢高5桩顶平面对桩纵轴线的倾斜1％桩径或边长，且≤3抽查10％ 1 用垂线测量6接头平面与桩轴平面垂直度0.5％每批抽查20％4 用钢尺量7空心桩内径不小于设计全数2 用钢尺量8 壁厚-5 2 用钢尺量9 直顺度矢高≤0.2％桩长 1沿管节拉线最大矢高4.1.2.1.6 桩的麻面深度应不超过5mm，面积应不超过该面面积的0.5％。

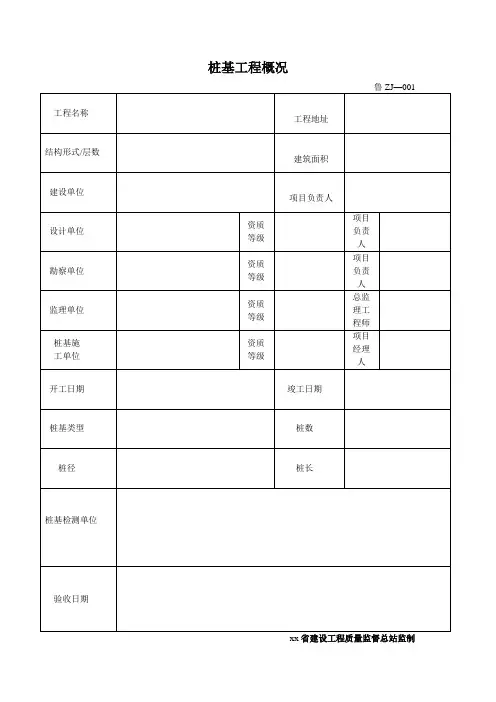

桩基工程概况 鲁ZJ—001

工程名称 工程地址

结构形式/层数 建筑面积 建设单位 项目负责人 设计单位 资质 等级 项目负责 人 勘察单位 资质 等级 项目负责 人 监理单位 资质 等级 总监理工程师 桩基施 工单位 资质 等级

项目

经理人

开工日期 竣工日期 桩基类型 桩数 桩径 桩长

桩基检测单位

验收日期 xx省建设工程质量监督总站监制 施工现场质量管理检查记录 鲁ZJ—002 工程名称 规划.施工许可证

建设单位 项目负责人 设计单位 项目负责人 监理单位 总监理工程师 施工单位 项目经理 项目技术负责人 序号 项目 内容

1 现场质量管理制度 ①质量例会制②质量于经济挂钩制③月评奖罚制 2 质量责任制 ①岗位责任制②技术交底制②挂牌制 3 主要专业工种操作上岗证书 主要专业工种均持有效资格证书 4 分包方资质与对分包单位的管理制度 无分包 5 施工图审查情况 审查报告和审查批准书 6 地质勘察资料 地质报告书

7 施工组织设计. 施工方案及审批 施工组织设计、方案编制、审批手续齐全

8 施工技术标准 各分部工程施工技术标准齐全 9 工程质量检验制度 ①原材料及施工检验制②抽测项目的检测计划 10 搅拌站及计量设置 有管理制度和计量设施精确度及控制措施

11 现场材料. 设备存放与管理 水泥等的管理办法

12 检查结论

总监理工程师: （建设单位项目负责人） 年 月 日 xx省建设工程质量监督总站监制 钢筋隐蔽工程检查验收记录

鲁ZJ-031 工程名称

隐检项目 钢筋笼 隐检日期 2007.5.13 隐检部位 桩基础 层 ○1-○34/○A 轴线 标高

隐检依据: 施工图图号 设计变更/洽商（编号 ）及有关国家现行标准等 主要受力钢筋规格、型号: 主要受力钢筋规格、型号： 隐蔽内容 质量状况 备注

各种直径钢筋接头方法 合格

各种直径钢筋打接长度 合格 钢筋接头位置 合格 同一截面接头占总面积的百分（%） 合格 钢筋是否锈蚀、锈蚀程度、除锈状况 合格 保护层厚度 合格 限位措施 合格 钢筋代换情况 其他

混凝土灌注桩工程检验批质量验收记录表GB50202—2002(Ⅱ)说明(Ⅱ)010405主控项目：1、桩位。

桩位允许偏差和桩的位置及成孔方法不同而不同。

尺量检查。

2、入孔深。

＋300mm。

只能深不能浅，测钻杆、套管长度或重锤测。

嵌岩桩应确保进入设计要求的嵌岩深度。

3、桩体质量检查。

应用动力法检测，或钻芯取样至桩尖下50cm。

符合设计要求，按设计要求方法检测。

设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30％，且不少于20根；其他桩不少于总数的20％，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩。

检查不少于总数10％。

且不少于10根。

每个柱子承台下不少于1根。

4、混凝上强度。

每50m3取（不足50m3）取一组试块，每根柱必须有一组试块。

强度符合设计要求。

5、承载力。

设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1％，且不少于3根。

总桩数少于50根时，为2根。

其它桩应用高应变动力检测。

对地质条件、桩型，成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2％，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1、垂直度。

除人工挖孔混凝土护壁桩为＜0．5％；其它桩为＜1％。

检查套筒、钻杆的垂直度或吊垂球检查。

2、桩径。

套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为＋50mm；人工挖孔为＋50mm。

用井径仪、尺量检查。

3、泥浆比重（粘土、砂性土中）。

1.15～1.20。

用比重计测量。

4、泥浆面标高（高于地下水位）。

0.5～1.0m。

观察检查5、沉渣厚度：端承桩≤50mm。

用沉渣仪或吊锤测量。

磨擦桩≤150mm。

用沉渣仪或吊锤测量。

6、混凝土坍落度：水下灌注160～220mm，灌注前坍落度仪测量。

干施工70～100mm。

灌注前坍落度仪测量。

7、钢筋笼安装深度：±100mm，尺量检查。

混凝土灌注桩工程检验批质量验收记录表GB50202—2002说明（Ⅱ）010405主控项目：1、桩位：桩位允许偏差和桩的位置及成孔方法不同而不同。

尺量检查。

1．孔深：+300mm。

只能深不能浅，测钻杆、套管长度或重锤测。

嵌岩桩应确保进入设计要求的嵌岩深度。

2．桩体质量检查：应用动力法检测，或钻芯取样至桩尖下500mm。

符合设计要求，按设计要求方法检测。

设计为甲级地基或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量为总数的30%，且不少于20根：其他桩不少于总数的20%，且不少于10根；对混凝土预制桩及地下水位以上且终孔后经过核查的灌注桩，检查不少于总数10%，且不少于10根。

每个柱子承台下不少于1根。

3．混凝土强度：每50m3、不足50m3取一组试块。

每根柱必须有一组试块。

强度符合设计要求。

4．承载力：设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验，数量不少于总桩数1%，且不少于3根。

总桩数少于50根时，为2根。

其他桩应用高应变动力检测。

对地质条件、桩型、成桩机具和工艺相同、同一单位施工的桩基。

检验桩数不少于总桩数的2%，且不少于5根。

静载荷试验，高应变动力检测方法。

检查检测报告。

一般项目：1．垂直度：除人工挖孔混凝土护壁桩为＜0.5%；其他桩为＜1%。

检查套筒、钻杆的垂直度或吊垂球检查。

2．桩径：套管成孔、干成孔的桩径为-20mm；泥浆护壁钻孔为±50mm；人工挖孔为＋50mm。

用井径仪、尺量检查。

3．泥浆比重（粘土、砂性土中）。

1.15~1.20。

用比重计测量。

4．泥浆面标高（高于地下水位）。

0.5~1.0m。

观察检查。

5．沉渣厚度：端承桩≤50mm。

用沉渣仪或吊锤测量。

摩擦桩≤150mm。

用沉渣仪或吊锤测量。

6．混凝土坍落度。

水下灌注160~220mm。

灌注前坍落度仪测量。

干施工70~100mm。

灌注前坍落度仪测量。

7．钢筋笼安装深度。

±100mm，尺量检查。

桩基础验收一、桩基础验收一般规定1、桩位的放样允许偏差如下：群桩 20mm；单排桩 10mm。

2、桩基工程的桩位验收，除设计有规定外，应按下述要求进行：⑴、当桩顶设计标高与施工现场标高相同时，或桩基施工结束后，有可能对桩位进行检查时，桩基工程的验收应在施工结束后进行。

⑵、当桩顶设计标高低于施工场地标高，送桩后无法对桩位进行检查时，对打入桩可在每根桩桩顶沉至场地标高时，进行中间验收，待全部桩施工结束，承台或底板开挖到设计标高后，再做最终验收。

对灌注桩可对护筒位置做中间验收。

说明：桩顶标高低于施工场地标高时，如不做中间验收，在土方开挖后如有桩顶位移发生不易明确责任，究竟是土方开挖不妥，还是本身桩位不准（打入桩施工不慎，会造成挤土，导致桩位位移），加一次中间验收有利于责任区分，引起打桩及土方承包商的重视。

3、打（压）入桩（预制凝土方桩、先张法预应力管桩、钢桩）的桩位偏差，必须符合表1的规定。

斜桩倾斜度的偏差不得大于倾斜角正切值的15％（倾斜角系桩的纵向中心线与铅垂线间夹角）。

表1 预制桩（钢桩）桩位的允许偏差（mm)打桩顺序不当，造成挤土而影响已入桩的位移，是包括在表列数值中。

为此必须在施工中考虑合适的顺序及打桩速率。

布桩密集的基础工程应有必要的措施来减少沉桩的挤土影响。

4、灌注桩的桩位偏差必须符合表2的规定，桩顶标高至少要比设计标高高出0.5m，桩底清孔质量按不同的成桩工艺有不同的要求，应按各节要求执行。

每浇注50m3必须有1组试件，小于50m3的桩,每根桩必须有1组试件。

表2 灌注桩的平面位置和垂直度的允许偏差5、工程桩应进行承载力检验。

对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行复杂，成桩质量可靠性低的灌注桩，应采用静载荷试验的方法进行检验，检验桩数不应少于总数的1％，且不应少于3根，当总桩数不少于50根时，不应少于2根。

说明：对重要工程（甲级）应采用静载荷试验本检验桩的垂直承载力。
