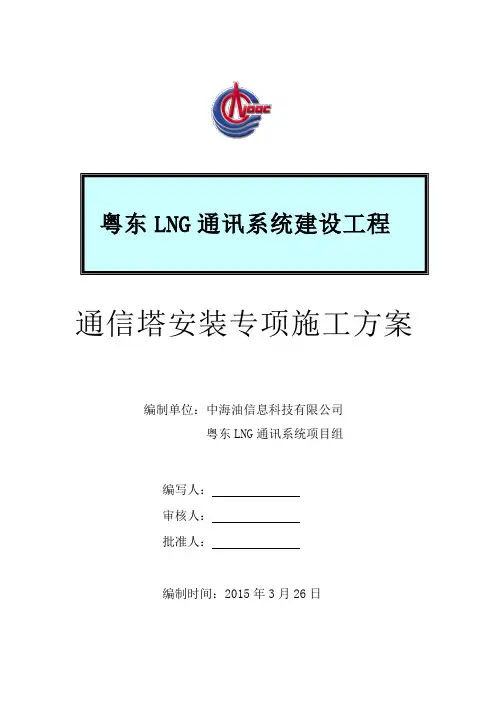

粤东LNG通讯系统建设工程通信塔安装专项施工方案
编制单位：中海油信息科技有限公司
粤东LNG通讯系统项目组
编写人：
审核人：
批准人：
编制时间：2015年3月26日
目录
目录
第一章工程概况...............................................错误!未定义书签。第二章编制依据...............................................错误!未定义书签。第三章施工程序...............................................错误!未定义书签。第四章施工方法...............................................错误!未定义书签。
开工准备.................................................错误!未定义书签。
安装塔体措施.............................................错误!未定义书签。第五章进度计划...............................................错误!未定义书签。第六章资源配置计划...........................................错误!未定义书签。
施工人力资源.............................................错误!未定义书签。
施工安装主要机具..........................................错误!未定义书签。第七章安全技术措施...........................................错误!未定义书签。第八章质量保证措施...........................................错误!未定义书签。第九章文明施工措施..........................................错误!未定义书签。第十章施工平面布置..........................................错误!未定义书签。
第十一章通讯塔高度与力矩测量数据.............................错误!未定义书签。第一章工程概况
通信塔工程是粤东LNG项目接收站通讯系统工程建设的重要组成部分，建成之后将为粤东LNG厂区通信系统工程UHF集群无线对讲系统、VHF海事无线对讲系统的室外天线提供安装位置，为厂区提供高质量的内部无线对讲及海事无线对讲服务。
通信塔工程为广东南方电信规划咨询设计院有限公司勘测设计；广东国信工程监理有限公司监理，中海油信息科技有限公司组织施工。
通讯塔高度为45米，占地面积为7米× 7米。安装地点为海水加氯系统南侧，铁塔基础于2015年1月 28日完成了连系梁施工，截至到目前已养护60天以上。
第二章编制依据
1、粤东LNG通讯系统工程设计图纸《YDLNG-DD-DWG-TS-CO-41010_1通信系统总平面布置图（全厂通讯系统）》
2、广东南方电信规划咨询设计院有限公司编制的《粤东LNG通讯系统建设工程铁塔单项工程施工图设计》
3、依据的主要规范标准
《高耸结构设计规范》（GB50135-2006）
《钢结构单管通信塔技术规范》（CECS 236:2008）
《建筑物防雷设计规范》GB50057-2010
《建筑钢结构焊接技术规程》（JGJ 81-2002）
《移动通信工程钢塔桅结构设计规范》（YD/T5131-2005）《建筑施工起重吊装安全技术规范》JGJ 276-2012
《钢结构工程施工质量验收规范》GB50205-2011
第三章施工程序
通信塔安装将按照图通信铁塔安装工序流程图进行:
第四章施工方法
开工准备
（1）.施工场地在设备进场前进行整理，达到三通一平要求。
（2）.透彻领会设计图内容及技术要求、规程规范要求与技术质量标准，以及建设单位及业主的要求。
（3）.对到通讯塔组装人员进行施工安全培训教育。
安装塔体措施
1、根据施工平面布置图，拉围安全警界线、封闭公路，设置专职安全员。
2、检查铁塔基础及地脚螺栓预埋位置。地脚螺栓应注意防腐防锈，安装前涂黄油保护，每段摆放整齐后，开始对每个杆件检查，除锈，螺栓采用热镀锌螺栓（分别是M20×65、M16×40、M14×40、M12×40的级螺栓）。
3、现场租用有资质的35T吊车每段吊装安装。
4、平台吊装为确保天线抱杆位置的准确，在装配平台天线抱杆时
先确定一个相对位置，待整个塔体安装就位后，按照一组天线
正北方向为准进行调整并紧固。
5、安装时高空作业人员使用挂钩与铁丝把杆件绑牢固，到达安装位置
后用螺栓拧牢固。
6、铁塔安装完毕，应从上到下进行检查，包括塔体的清理、除锈部位
开始补漆、螺栓紧固检查、及防雷接地焊接和防腐等。
第五章进度计划
通讯塔安装初定于2015年3月30日起实施，在人员到达现场并办理相关进入教育及安全培训后进行，计划工期为7天，详细的工期施工内容安排如下：
第一工日：通讯塔塔杆件运送到安装指定位置；现场拉安全警界线、警示牌，利用吊车卸料、摆放到放料区并清点杆件。打包成捆齐整摆放，16捆，不用分类因为塔料全是角钢，塔料杆件上全部打印上杆件号标识清楚。
第二工日：租用有资质的吊车安装，铁塔在组装工作区内按塔架每节提前组装，然后逐节安装；安装踏脚、9段紧固螺栓。
第三工日：安装8段、7段、6段、5段紧固螺栓。
第四工日：安装4段、3段、2段、1段紧固螺栓。
第五工日：安装2个平台、天线抱杆、避雷针、爬梯紧固螺栓。
第六工日：连接通讯塔避雷系统。终紧全塔螺栓，调整塔架垂直度。
整塔全部安装完毕，清理现场。
第七工日：邀请业主及监理单位进行现场验收。
第六章资源配置计划
粤东LNG通讯系统项目部下设通信塔安装小组，需进行特种作业的进场施工人员均持证上岗。
施工人力资源
现场施工队长：李君
技术负责人：窦国强
安装组员：李军远，李坤，李学远，李玉华，赵明勇
安装组织结构管理网络图
项目经理的责任：
1、全面负责铁塔的安装工作
2、负责质量标准和安全控制目标，全面完成铁塔安装建设任务。
3、负责组织实施工程资源调配，解决影响施工作业的人力、场地、设备、材料等一
切因素，保证现场作业的安全顺利进行。
