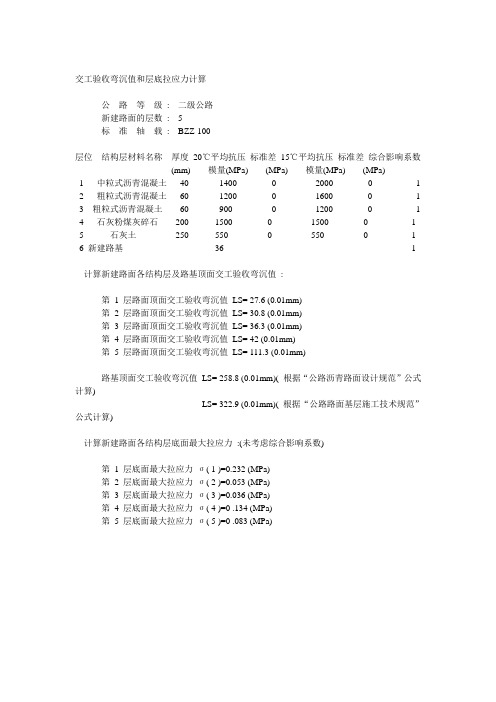

交工验收弯沉值和层底拉应力计算公路等级: 二级公路新建路面的层数: 5标准轴载: BZZ-100层位结构层材料名称厚度20℃平均抗压标准差15℃平均抗压标准差综合影响系数(mm) 模量(MPa) (MPa) 模量(MPa) (MPa)1 中粒式沥青混凝土40 1400 0 2000 0 12 粗粒式沥青混凝土60 1200 0 1600 0 13 粗粒式沥青混凝土60 900 0 1200 0 14 石灰粉煤灰碎石200 1500 0 1500 0 15 石灰土250 550 0 550 0 16 新建路基36 1计算新建路面各结构层及路基顶面交工验收弯沉值:第1 层路面顶面交工验收弯沉值LS= 27.6 (0.01mm)第2 层路面顶面交工验收弯沉值LS= 30.8 (0.01mm)第3 层路面顶面交工验收弯沉值LS= 36.3 (0.01mm)第4 层路面顶面交工验收弯沉值LS= 42 (0.01mm)第5 层路面顶面交工验收弯沉值LS= 111.3 (0.01mm)路基顶面交工验收弯沉值LS= 258.8 (0.01mm)( 根据“公路沥青路面设计规范”公式计算)LS= 322.9 (0.01mm)( 根据“公路路面基层施工技术规范”公式计算)计算新建路面各结构层底面最大拉应力:(未考虑综合影响系数)第1 层底面最大拉应力σ( 1 )=0.232 (MPa)第2 层底面最大拉应力σ( 2 )=0.053 (MPa)第3 层底面最大拉应力σ( 3 )=0.036 (MPa)第4 层底面最大拉应力σ( 4 )=0 .134 (MPa)第5 层底面最大拉应力σ( 5 )=0 .083 (MPa)。
四级公路路基路面弯沉值标准四级公路路基路面弯沉值标准竣工验收弯沉值计算公路等级: 四级公路新建路面的层数 : 4 标准轴载: BZZ-100 层位结构层材料名称厚(cm)抗压模量(MPa)1 中粒式沥青混凝土5 12002 水泥灰稳定土20 8003 天然砂砾 15 2004 天然砂砾20 1505 土基40计算新建路面各结构层及土基顶面竣工验收弯沉值 : 第 1 层路面顶面竣工验收弯沉值 LS= 48.6 (0.01mm) 第2 层路面顶面竣工验收弯沉值 LS= 59.8(0.01mm) 第 3 层路面顶面竣工验收弯沉值 LS= 136.4 (0.01mm) 第 4 层路面顶面竣工验收弯沉值 LS= 220.2 (0.01mm)土基顶面竣工验收弯沉值 LS= 292.5 (0.01mm)(根据“基层施工规范”第88页公式) LS= 232.9 (0.01mm)(根据“测试规程”第56页公式)一、公路回弹弯沉值的作用(一)概述路基路面回弹弯沉的设计计算与检测，是公路建设过程中必不可少的一部份，是勘察设计、施工监理和检测单位都要进行的一个工作事项。
首先由设计单位设计出弯沉值，再由施工单位去执行施工自检，然后由监理、检测部门抽检鉴定，实现设计意图。
在当前的规范规定中，《公路沥青路面设计规范》JTJ 014-97 规定了路面顶层的设计弯沉计算公式和方法，但没有提出路基、路面基层的弯沉计算方;在《公路工程质量检验评定标准》JTJ071-98中只提出要求检测路面顶层和土质路基回弹弯沉，没有提出检测路面基层弯沉的检测项;在《公路路面基层施工技术规范》JTJ 034-2000中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。
因此，对于很多工程技术人员来说，如果不同时熟悉上述三种规范，就容易混淆回弹弯沉的原意，造成错误认识，甚至做出错误的数据和结果。
经笔者近年实际使用和研究发现，相当一部份勘察设计、施工监理和检测单位都存在类似问题。
四级公路路基路面弯沉值标准竣工验收弯沉值计算公路等级: 四级公路新建路面的层数: 4 标准轴载: BZZ-100 层位结构层材料名称厚(cm)抗压模量(MPa)1 中粒式沥青混凝土5 12002 水泥灰稳定土20 8003 天然砂砾15 2004 天然砂砾20 1505 土基40计算新建路面各结构层及土基顶面竣工验收弯沉值:第1 层路面顶面竣工验收弯沉值LS= 48.6 (0.01mm)第2 层路面顶面竣工验收弯沉值LS= 59.8 (0.01mm)第3 层路面顶面竣工验收弯沉值LS= 136.4 (0.01mm)第4 层路面顶面竣工验收弯沉值LS= 220.2 (0.01mm)土基顶面竣工验收弯沉值LS= 292.5 (0.01mm)(根据“基层施工规范”第88页公式) LS= 232.9 (0.01mm)(根据“测试规程”第56页公式)一、公路回弹弯沉值的作用（一）概述路基路面回弹弯沉的设计计算与检测，是公路建设过程中必不可少的一部份，是勘察设计、施工监理和检测单位都要进行的一个工作事项。
首先由设计单位设计出弯沉值，再由施工单位去执行施工自检，然后由监理、检测部门抽检鉴定，实现设计意图。
在当前的规范规定中，《公路沥青路面设计规范》JTJ 014-97规定了路面顶层的设计弯沉计算公式和方法，但没有提出路基、路面基层的弯沉计算方；在《公路工程质量检验评定标准》JTJ071-98中只提出要求检测路面顶层和土质路基回弹弯沉，没有提出检测路面基层弯沉的检测项；在《公路路面基层施工技术规范》JTJ 034-2000中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。
因此，对于很多工程技术人员来说，如果不同时熟悉上述三种规范，就容易混淆回弹弯沉的原意，造成错误认识，甚至做出错误的数据和结果。
经笔者近年实际使用和研究发现，相当一部份勘察设计、施工监理和检测单位都存在类似问题。
为帮助基层工程技术人员很好地撑握回弹弯沉在公路工程建设中的应用，本人在前辈及同行的肩背上，略作点抄习发挥，特写此文，以示对本行作点贡献在阅读本文之前，请备好以下标准和规范：1、《公路工程技术标准》（2003）2、《公路沥青路面设计规范》JTJ 014-973、《公路路面基层施工技术规范》JTJ 034-2000 44、《公路工程质量检验评定标准》JTJ 071-98（二）弯沉的作用公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。
四级公路路基路面弯沉值标准竣工验收弯沉值计算公路等级：四级公路新建路面的层数：4 标准轴载：BZZ-100层位结构层材料名称厚(cm)抗压模量(MPa)1中粒式沥青混凝土 5 12002水泥灰稳定土 20 8003天然砂砾15 2004天然砂砾20 1505 土基 40计算新建路面各结构层及土基顶面竣工验收弯沉值：第1层路面顶面竣工验收弯沉值 LS= 48.6 (0.01mm)第2层路面顶面竣工验收弯沉值 LS= 59.8 (0.01mm)第3层路面顶面竣工验收弯沉值 LS= 136.4 (0.01mm)第4层路面顶面竣工验收弯沉值 LS= 220.2 (0.01mm)土基顶面竣工验收弯沉值 LS= 292.5 (0.01mm)(根据“基层施工规范”第88页公式)LS= 232.9 (0.01mm)(根据“测试规程”第56页公式)一、公路回弹弯沉值的作用(一)概述路基路面回弹弯沉的设计计算与检测，是公路建设过程中必不可少的一部份，是勘察设计、施匚监理和检测单位都要进行的一个工作事项。
首先由设计单位设计出弯沉值，再由施工单位去执行施工自检,然后由监理、检测部门抽检鉴定，实现设计意图。
在当前的规范规定中，《公路沥青路面设计规范》JTJ 014-97规定了路面顶层的设计弯沉计算公式和方法，但没有提出路基、路面基层的弯沉计算方；在《公路工程质量检验评定标准》JTJ071-9沖只提出要求检测路面顶层和土质路基回弹弯沉，没有提出检测路面基层弯沉的检测项在《公路路面基层施工技术规范〉》TJ034-200（中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。
因此，对于很多工程技术人员来说，如果不同时熟悉上述三种规范,就容易混淆回弹弯沉的原意，造成与错误认识，甚至做出错误的数据和结果。
经笔者近年实际使用和研究发现，相当一部份勘察设计、施工监理和检测单位都存在类似问题。
为助基层工程技术人员很好地撑握回弹弯沉在公路工程建设中的应用，本人在前辈及同行的肩背上，略作点抄习发挥，特写此文，以示对本行作点贡献在阅读本文之前，请备好以下标准和规范：1、《公路工程技术标准》（2003）2、《公路沥青路面设计规范》JTJ 014-973、《公路路面基层施工技术规范》JTJ 034-2000 44、《公路工程质量检验评定标准》JTJ 071-98（二）弯沉的作用公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。
