第二节传送指令

第二节传送指令

出栈方向 执行后 (BX)=1020 高地址 SP=2008H
POP BX指令执行示意图
堆栈用途：
暂时保存CPU内部某些寄存器的数据。
调用子程序, 响应中断时都要用到堆栈。 调用子程序（或过程）或发生中断时要保护断点的地址， 子程序或中断返回时恢复断点。
主程序
主程序
IP
IP(下)
继主 续程 执序 行
这是两条堆栈操作指令。
什么是堆栈？ 按“后进先出(LIFO)”方式工作的存储区域。
堆栈以字为单位进行压入弹出操作。
堆栈操作是如何进行的？ 为什么要设置堆栈？ 为什么要按 “后进先出”方式工作？
规定由SS指示堆栈段的段基址，堆栈指针SP 始终指向堆栈的顶部，SP的初值规定了所用 堆栈区的大小。堆栈的最高地址叫栈底。
32位 )
8086/8088指令助记符表
指令类别
记助符
数 通用传送 MOV, PUSH, POP, XCHG, XLAT 据 输入输出 IN, OUT
传 目标地址传送 LEA, LDS, LES 送 标志传送 LAHF, SAHF, PUSHF, POPF
加法
ADD, ADC, INC, AAA, DAA
POP (Pop word off stack) 3、XCHG (Exchange)
1． MOV dest, src ; (dest) (src) 目的 源 目的 源
功能： • 把一个字节(B)或一个字（W）操作数由源传送至目的。 • 实现: 寄存器 寄存器/存储器之间；
立即数寄存器/存储器 寄存器/存储器段寄存器之间的数据传送。
除 SAHF和POPF指令外，对标志位没有影响。
（一）通用传送指令（General Purpose Transfer）

第3章_2数据传送指令.

第3章_2数据传送指令.

MOV指令不能实现两个存储单元之间的数据传送。
例： MOV AL, AREA1 MOV AREA2, AL
2019/4/4 6
MOV指令——立即数传送
mov mov mov mov CL,4 ；CL←4，字节传送 DX,0FFh ；DX←00FFh，字传送 SI,200h ；SI←0200h，字传送 bvar,0Ah ；字节传送
提供方便灵活的通用传送操作 有5条指令 MOV XCHG XLAT PUSH/POP
2019/4/4
4
1. 传送指令MOV(move)
把一个字节或字的操作数从源地址传送至目的 地址
MOV reg/mem, imm；立即数送寄存器或主存
MOV reg/mem/seg, reg；寄存器送(段)寄存器或主存
2019/4/4
MOV指令也并 非任意传送!
12
非法指令——两个操作数类型不一致
在绝大多数双操作数指令中，目的操作数和源操作数必须 具有一致的数据类型，或者同为字量，或者同为字节量， 否则为非法指令 MOV AL, 050AH MOV SI, DL ；非法指令，修正： ；mov ax,050ah ；非法指令，修正： ；mov dh,0 ；mov si,dx
MOV reg/seg, mem；主存送（段）寄存器
MOV reg/mem, seg；段寄存器送寄存器或主存
演示
2019/4/4 5
1. 传送指令MOV(move)
具体传送方向:
REGREG(除了CS和IP以外) MOV AX,BX REG内存 MOV AX,[2010H] REG ←立即数 内存←立即数 MOV [SI],CX MOV AL,32H MOV WORD PTR[DI],1080H

MCS-51指令系统

MCS-51指令系统
18
4、控制转移类指令(二)
无条件转移：(LJMP,AJMP,SJMP,JMP—4条) LJMP addr16 长跳转指令
——可在64K范围内跳转 AJMP addr11 绝对跳转指令
——可在指令所在的2K范围内跳转 SJMP rel 相对跳转指令
——可在当前PC-128与+127范围内跳转 JMP @A+DPTR 间接长跳转指令
1
累加器清零/取反操作 (CLR,CPL—2条)
CLR A —对累加器清零
1 Byte 1 Tm
CPL A ——对累加器按位取非 1 Byte 1 Tm 15
3、逻辑运算及移位类指令(三)
逻辑运算指令在程序中的应用(下面的例子认为Acc 的内容为9AH)
逻辑与ANL运算用于对某些位进行清0或者保留： 例: ANL A, #0FH; 则(A) = 0AH
位清零/置位指令(4条)： CLR bit(或C) —— (bit或 C)“0” SETB bit(或C) —— (bit或 C)“1”
位逻辑与/或/非指令(6条)： ANL C，bit(或/bit) ORL C，bit(或/bit) CPL bit (或 C) 注: “/bit”表示对bit位先取反然后再参加运算
带借位减法(SUBB):(A) ← (A)- (Cy)- (第二操作数)
10
2、算术运算类指令(三)
加1/减1操作： (INC，DEC—9条) INC, DEC与用加/减法指令做加1/减1 操作不 同之处在于INC、DEC不影响标志位。
单字节乘/除运算: (MUL，DIV—2条) 两个单字节数的乘/除法运算只在A与B之间 进行。 MUL AB: (A)与(B)相乘, 积为16位数,

微机原理与接口技术第3章(指令部分)

微机原理与接口技术第3章(指令部分)
第 3 章 指令系统及汇编语言程序设计
例:编程计算 0+1+2+3+4+ -----10 编程计算
MOV AL，0 ， MOV BL，1 ， MOV CL,10 NEXT:ADD AL，BL ， INC BL DEC CL JNZ NEXT ；CL≠0 转 ≠ HLT
1
3.1 概述 一、指令包含的基本内容
12
（3）相对寻址
例： MOV AX, [SI+100H]
;结果 : 结果 AX (DS×16+SI+100H) ×
例：MOV AL,[BP+DATA] MOV AL, DATA[BP] ; DATA是符号表示的位移量。 表示的位移量 是符号表示的位移量。
结果 : AL (SS×16+BP+DATA) ×
11
（2）间接寻址 例：MOV AX，[BX] ， •结果 : AX 结果 (DS×16+BX) ×
...
3000H：0000H ： • EA= BX /SI /DI , 物理地址=DS*16+EA 物理地址 • EA= BP 物理地址=SS*16+EA 物理地址 ：1234H ：50H ：1235H ：30H
1. 做什么操作？ 做什么操作？ MOV ,ADD, OR,CMP等助记符 等助记符
2. 操作的数据是什么？ ①CPU内的寄存器； 操作的数据是什么？ 内的寄存器 内的寄存器； 内存的某一个或几个单元 单元； ②内存的某一个或几个单元； 结果放在那里？ 3. 结果放在那里？ 立即数。 ③立即数。 端口； 端口 ④I/O端口； 下一条指令在哪里？ 4. 下一条指令在哪里？ IP←IP+1

PLC21-功能指令(第九章)

PLC21-功能指令(第九章)

2．减法运算指令 对有符号数进行相减操作，包括整数减法、双整数减法、 实数减法。 梯形图表示：
语句表示：整数减法指令“-I IN1，OUT”；双整数减法指 令“ - D IN1，OUT”；实数减法指令“ - R IN1，OUT”。
当信号EN=1时，被减数IN1与减数IN2相减，其结果传送到 OUT中。
四、比较指令 数值比较指令用于比较两个数值； 字符串比较指令用于比较两个字符串的ASCll码字符。
操作数按指定条件进行比较。
条件成立时，触点闭合，所以实际上是一种位指令。 仅说明数值比较指令 . 类型有：字节比较、整数比较、双字整数比较和实数比较。 字节比较是无符号的，其它类型为有符号的。 比较指令的关系符有：等于=、大于＞、小于＜、不等＜＞、 大于等于＞=、小于等于<= 等6种。 对比较指令可进行LD、 A和O编程。以关系符“=”为例说明。
4. 正弦、余弦、正切指令
梯形图表示：
语句表示：正弦指令“SIN IN，OUT”；余弦指令“COS IN，OUT”；正切指令“TAN IN，OUT”。
当允许信号EN=1时，将一个双字长（32位）的实数弧度 值IN分别取正弦、余弦、正切，各得到32位的实数结果传送 到OUT中。 如果已知输入值为角度，要先将角度值转化为弧度值， 使用“（*R）MUL_R”指令，用角度值乘以π ／180。
当信号EN=l时，被乘数IN1与乘数IN2相乘，结果送到OUT 中。在语句表示中，要先将被乘数送到OUT中，然后和IN1中 的数据进行相乘，溢出以及输入非法参数或运算中产生非法值， 都会使特殊标志SM1．1置位。
4．除法运算指令 对有符号数进行相除操作，包括：整数除法、双整数除法、 完全整数除法和实数除法。
3．块传送指令 字节块（BMB）的传送、字块（BMW）的传送和双字块的 传送（BMD）指令传倒数量的数据到一个新的存储区，数据的 起始地址为IN，数据的长度为N个字节、字或双字。 新块的起站地址为OUT。N的范围从l至255。

第3章 计算机指令系统 数据传送指令

第3章 计算机指令系统 数据传送指令

* * * *
出栈方向
高地址
POP AXX) = 2107H
堆栈：‘先进后出’的存储区，段地址存放在SS中， SP在任何时候都指向栈顶，进出栈后自动修改SP。 注意： ● PUSH和POP指令只能是字操作，因此存取字数据后，SP的 修改必须是＋2或－2； ● PUSH和POP指令不能使用立即数方式(单操作数指令一般不 能使用立即数方式）； PUSH 1234H ● POP指令的dst不允许是CS寄存器； POP CS ● PUSH和POP指令都不影响标志位。
注意:
* 不影响标志位 * 前256个端口号00H~FFH可直接在指令中指 定（长格式） * 如果端口号 256，端口号 DX（短格式）
地址传送指令
有效地址送寄存器指令： LEA REG, SRC
指针送寄存器和DS指令： LDS REG, SRC 指针送寄存器和ES指令： LES REG, SRC 注意:
PUSH指令在程序中常用来暂存某些数据，而POP指令又可将这些数据恢复。
例： PUSH AX PUSH BX PUSH CX …… POP POP CX BX ;其间用到AX、BX、CX
; 后进先出
POP
AX
注意恢复数据时寄存器的操作顺序（出栈和进栈的顺序相反）。
累加器专用传送指令（只限使用AX或AL）
通用数据传送指令
传送指令： MOV DST, SRC
执行操作： (DST) (SRC) 功能： 将源操作数（字节或字）传送到目的地址 支持的寻址方式：src可用data，mem，reg Dst可用mem，reg 例：MOV AX,DATA_SEG MOV DS,AX 例： MOV AL,’E’ 例： MOV BX,OFFSET TABLE

数据传送指令

数据传送指令
（一）通用传送指令（General Purpose Transfer） （二）输入输出指令（Input and Output) （三）目的地址传送指令（Address-object transfer)
（四）标志传送指令（Flag register transfer)
5
第五页，编辑于星期四：二十一点 十六分。
注意：
（1）不能用一条MOV指令实现以下传送。
存储单元之间的传送
MOV MEM2 , MEM1 错。
MOV AX , MEM1
MOV MEM2 , AX 对。
立即数送段寄存器
例 ： MOV DS，2000H 错。
MOV AX, 2000 H
MOV DS , AX
对。
12
第十二页，编辑于星期四：二十一点 十六分。
一． 数据传送指令
功能：
负责把数据、地址或立即数传 送到寄存器或存储单元。
特点： 它是计算机最基本、最重要的一种操作，使用比例最高。
种类(分四种)： • 通用传送指令包括： MOV， PUSH， POP ，XCHG, XLAT。
• 输入输出指令指令包括: IN, OUT。
• 目的地址传送指令包括: LEA, LDS, LES • 标志传送指令包括 : LAHF, SAHF, PUSHF, POPF
; 累加器存储器,直接寻址 ；段寄存器存储器，直接寻址
；寄存器存储器，变址寻址
MOV AX , DISP [SI] MOV DS , MEM
MOV CX , DISP [BX] [SI]
；存储器累加器，变址寻址 ；存储器段寄存器，直接寻址
；存储器累加器，相对基址加变址
11
第十一页，编辑于星期四：二十一点 十六分。

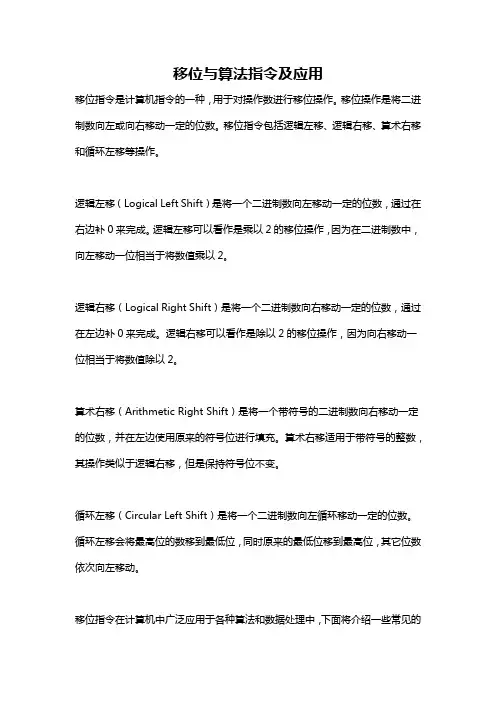

移位与算法指令及应用

移位与算法指令及应用

移位与算法指令及应用移位指令是计算机指令的一种，用于对操作数进行移位操作。

移位操作是将二进制数向左或向右移动一定的位数。

移位指令包括逻辑左移、逻辑右移、算术右移和循环左移等操作。

逻辑左移（Logical Left Shift）是将一个二进制数向左移动一定的位数，通过在右边补0来完成。

逻辑左移可以看作是乘以2的移位操作，因为在二进制数中，向左移动一位相当于将数值乘以2。

逻辑右移（Logical Right Shift）是将一个二进制数向右移动一定的位数，通过在左边补0来完成。

逻辑右移可以看作是除以2的移位操作，因为向右移动一位相当于将数值除以2。

算术右移（Arithmetic Right Shift）是将一个带符号的二进制数向右移动一定的位数，并在左边使用原来的符号位进行填充。

算术右移适用于带符号的整数，其操作类似于逻辑右移，但是保持符号位不变。

循环左移（Circular Left Shift）是将一个二进制数向左循环移动一定的位数。

循环左移会将最高位的数移到最低位，同时原来的最低位移到最高位，其它位数依次向左移动。

移位指令在计算机中广泛应用于各种算法和数据处理中，下面将介绍一些常见的应用场景。

1. 乘以或除以2的幂次方：通过逻辑左移或逻辑右移实现。

例如，将一个数值左移n位，相当于将其乘以2的n次方；将一个数值右移n位，相当于将其除以2的n次方。

2. 快速乘法：通过移位和加法操作实现。

对于两个数a和b，可以将其中一个数进行拆分，然后利用移位和加法操作进行计算，最后再进行合并。

这样可以大大降低乘法的复杂度。

3. 位操作：移位操作可以用于提取或设置二进制数的特定位。

通过逻辑右移和位与操作，可以提取出某一位的值；通过逻辑左移和位或操作，可以将某一位设置为1。

4. 编码压缩和解压缩：在一些数据压缩算法中，移位操作可以用于对数据进行编码压缩和解压缩。

例如，对于重复出现的相同数据，可以使用移位指令将其压缩为更小的形式，并在需要时进行解压缩。

单片机原理及应用教案-第4章

单片机原理及应用教案-第4章

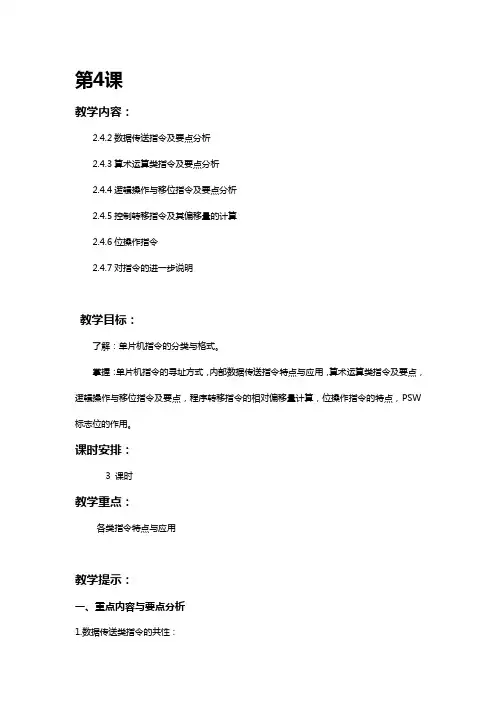

第4课教学内容：2.4.2数据传送指令及要点分析2.4.3算术运算类指令及要点分析2.4.4逻辑操作与移位指令及要点分析2.4.5控制转移指令及其偏移量的计算2.4.6位操作指令2.4.7对指令的进一步说明教学目标：了解：单片机指令的分类与格式。

掌握：单片机指令的寻址方式，内部数据传送指令特点与应用，算术运算类指令及要点，逻辑操作与移位指令及要点，程序转移指令的相对偏移量计算，位操作指令的特点，PSW标志位的作用。

课时安排：3 课时教学重点：各类指令特点与应用教学提示：一、重点内容与要点分析1.数据传送类指令的共性：1）操作：把源操作数传送到目的操作数，指令执行后，源操作数不改变，目的操作数修改为源操作数。

2）若要求在进行数据传送时，不丢失目的操作数，则可以用交换型的传送指令。

3）数据传送指令不影响标志C、AC和OV，不包括奇偶标志P。

对于P一般不加说明。

POP PSW 或 MOV PSW，#（x）可能使某些标志位发生变化。

助记符有：MOV，MOVX，MOVC，XCH，XCHD，SWAP，POP，PUSH 8种。

源操作数可为：寄存器、寄存器间接、直接、立即、寄存器基址加变址 5种寻址方法；目的操作数可为：寄存器、寄存器间接、直接 3种寻址方法。

例1：设内部RAM的（30H）=40H，（40H）=10H ，（10H）=00H ，端口P1上的内容为11001010B（后缀B表示二进制数），分析下面7条指令分别属于上述16条指令中的哪一条，操作数采用的寻址方法，以及指令执行后各单元及寄存器、端口的内容。

MOV R0，#30H ；属于第8条（寄存器寻址、立即数寻址）（R0）=#30HMOV A，@R0 ；3条（寄存器寻址、寄存器间接寻址）（A）=#40HMOV R1, A ；2条（寄存器寻址、寄存器寻址）（R1）=#40HMOV B, @R1 ；13条（直接寻址、寄存器间接寻址）（B）=#10HMOV @R1, P1 ；14条（寄存器间接寻址，直接寻址）（40H）=#11001010B MOV P2, P1 ；15条（直接寻址、直接寻址）（P2）=#11001010B MOV 10H, #20H ；10条（直接寻址、立即寻址）（10H）=#20H指令执行以后，P1口的内容均为11001010B，其它内容如上。

第3章 8086指令系统2-数据传送指令

第3章 8086指令系统2-数据传送指令
22
第3章 8086指令系统
3、地址传送指令
存储器 (DS) BUFFER 3000H:1000H 31001H ... 40H 00H ...
LEA指令说明:
(1) LEA 指令与MOV 的区别 ；（BX)=1000H LEA BX , BUFFER ； (BX)=0040H MOV BX , BUFFER
4
源
第3章 8086指令系统
1、通用传送指令
对MOV指令的说明: 1、通用传送指令可以传送16位数据，也可以传送 8位数据，取决于寄存器和立即数的形式。 2、不能在两个内存单元之间直接传送数据 3、CS和IP不能做为目的操作数，但可以作为源操 作数。 4、不能将立即数直接传送给段寄存器。 5、段寄存器之间不能互相传送值。 6、通用传送指令都不影响标志位。 通用传送指令都不影响标志位
e.g. g ：
LDS DI , [2130H]
将2130H, 2131H单元中内容作为偏移量（有效地址） 送给DI，2132H, 2133H单元中的内容作为段地址送 入DS中。
24
第3章 8086指令系统
3、地址传送指令
e.g.：
LDS DI , [0010H]
将当前DS段中0010H, 0010H 0011H两 个单元中内容作为偏移量送入DI， 0012H, 0013H两个单元中内容作 为段地址送入DS。 结果为： 结果为 (SI)=0180H (DS)=2000H
IN IN
AL,DX AX,DX AX DX
OUT DX,AL OUT DX,AX
注意 端口号≥256时 只能使用间接输入/输出指令。 注意：端口号≥256时，只能 输出指令 18
第3章 8086指令系统

微机原理实验指导书

微机原理实验指导书

实验一数据传送实验目的:1.熟悉8086指令系统的数据传送指令及8086的寻址方式。

2.利用TurboDebugger调试工具来调试汇编语言程序。

实验任务:1．通过下述程序段的输入和执行来熟悉TurboDebugger的使用，并通过显示器屏幕观察程序的执行情况。

练习程序段如下：MOVBL，08HMOVCL，BLMOVAX，03FFHMOVBX，AXMOVDS:[0020H]，BX2．用以下程序段将一组数据压入（PUSH）堆栈区，然后通过不同的出栈顺序出栈，观察出栈后数据的变化情况。

压栈程序段如下：MOVAX，0102HMOVBX，0304HMOVCX，0506HMOVDX，0708HPUSHAXPUSHBXPUSHCXPUSHDX出栈程序段请自行编写（用不同的出栈顺序）。

3.指出下列指令的错误并加以改正，上机验证之。

(1)MOV[BX]，[SI](2)MOVAH，BX(3)MOVAX，[SI][DI](4)MOVBYTEPTR[BX]，2000H(5)MOVCS，AX(6)MOVDS，2000H4.设置各寄存器及存储单元的内容如下：(BX)＝0010H，(SI)＝0001H(10010H)＝12H，(10011H)＝34H，(10012H)＝56H，(10013H)＝78H(10120H)＝0ABH，(10121H)＝0CDH，(10122H)＝0EFH说明下列各条指令执行完后AX寄存器中的内容，并上机验证。

(1)MOVAX，1200H(2)MOVAX，BX(3)MOVAX，[0120H](4)MOVAX，[BX](5)MOVAX，0110H[BX](6)MOVAX，[BX][SI](7)MOVAX，0110H[BX][SI]5.将DS:1000H字节存储单元中的内容送到DS:2020H单元中存放。

试分别用8086的直接寻址、寄存器间接寻址、变址寻址、寄存器相对寻址传送指令编写程序段，并上机验证结果。

02_2数据传送与算术运算指令

02_2数据传送与算术运算指令

；段寄存器送寄存器或主存
第2章
MOV指令传送功能
立即数 存 储 器 段寄存器 CS DS ES SS
通用寄存器 AX BX CX DX BP SP SI DI
源操作数和目的操作数不允许同时为存储器 两个操作数之间类型要一致 操作数类型不能出现二意性，立即数送给存储器时一定 要指明数据类型（用强制类型说明ptr） CS不能做目的操作数 ⑤ 立即数不能直接送段寄存器 说 明 :
第2章
8086指令系统概述
Intel 8086指令系统共有133条基
本指令，可分成6个功能组
① ② ③ ④ ⑤ ⑥ 数据传送类指令 算术运算类指令 位操作类指令 串操作类指令 控制转移类指令 处理机控制类指令
第2章
学习指令的注意事项
指令的功能——该指令能够实现何种操作。
通常指令助记符就是指令功能的英文单词或 其缩写形式
第2章
堆栈的操作
堆栈只有两种基本操作：进栈和出
栈，对应两条指令PUSH和POP
PUSH src ； W 进栈指令先 使堆栈指针SP减2， 然后把一个字操作 数存入堆栈顶部
POP dest ；W 出栈指令把栈顶 的一个字传送至指定 的目的操作数，然后 堆栈指针SP加2
第2章
堆栈的特点
堆栈操作的单位是字，进栈和出栈只对字量
；进入子程序后
；返回主程序前
第 2 章 push 例1.10：
低
ax
其中：ax=2107h
低 低 (SP) 07 21
(SP) (SP)
高（栈底） 执行前堆栈
高（栈底）
第一步
第二步
高（栈底）
pop
(SP)
ax

数据传送指令.

数据传送指令.

说明：源操作数可以是寄存器或存储器操作数 必AX
执行前 AX 3125H 低地址 25 31 SP 52500H SP 524FEH 524FFH 52500H 进栈方向 AX 3125H 执行后
低地址
POP 出栈指令 格式：POP DST 操作： 16位指令： DST<--((SP)+1,(SP)) SP<--(SP)+2 32位指令： DST((ESP)+3,(ESP)+2,(ESP)+1,(ESP)) (ESP)(ESP)+4
MOVSX 带符号扩展传送指令 格式：MOVSX DST, SRC 操作：DST<--符号扩展(SRC)
MOVZX 带零扩展传送指 令 格式：MOVSX DST, SRC 操作：DST<--零扩展(SRC)
说明： 源操作数是8位或16位寄存器或存储器的内容 目的操作数必须是16位或32位寄存器
[例3-2-3] MOVSX指令示例 MOVSX EAX, CL 设(CL)=0ABH， 执行后 (EAX)=0FFFFFFABH 负号扩展 若(CL)=57H， 执行后 (EAX)=00000057H 正号扩展
MOV指令注意事项： (1)两个操作数长度必须一致 MOV AL, BX ；不合法 例外：源是立即数，小于目的操作数时，高位按 符号位扩展 MOV AX, 0B4H 执行后，(AX)=0FFB4H (2)不允许用立即数为段寄存器赋值 例：MOV ES, 10A0H ；不合法
(3)不允许两个操作数均是存储器操作数 MOV X, Y ；不合法 可以通过一个寄存器传送： MOV AX, Y MOV X, AX (4)不允许两个操作数均为段寄存器 MOV ES, DS ；不合法

2.2数据传送类和算逻运算类

2.2数据传送类和算逻运算类

9
压栈
PUSH Rx, Ry to [Rs] PUSH Rx to [Rs] 将n（n=1～7，SIZE）个序列寄存器 Rx～Ry（Rx～Ry≠SP）中的字数据压入 Rs指出地址偏移量初值的存储器中,且总是 将序号高的寄存器内容先压入
10
应用举例
11
出栈
POP Rx, Ry from [Rs] POP Rx from [Rs] 将一组由Rs指出地址偏移量初值的存储器中的 字数据拷贝到n（n = 1～7，SIZE）个序列寄存 器Rx～Ry（Rx～Ry≠SP）中，且总是先拷贝数 据到序号低的寄存器内。弹出指令亦可用于从子程 序返回或从中断服务子程序返回时用，即它等效于 指令RETF或RETI。（当Rx～Ry = SR～PC时， POP指令的操等效于指令RETF或RETI）
逻辑或
这组指令会执行Rd = X | Y的逻辑或 操作，结果存入Rd寄存器。 逻辑或操作主要用于使操作数的某些 位保留（和“0”相或），或使某些位置1 （和“1”相或）。
34
逻辑异或
这组指令会执行Rd = X ^ Y的逻辑异或 操作，结果存入Rd寄存器。 异或操作主要用于使操作数的某些位保 留（和“0”相异或），或使某些位取反 （和“1”相异或）
26
乘法运算指令
Rd中字数据与Rs中字数据相乘，积存入 MR。ss表示为两个有符号数相乘，而us则 表示无符号数与有符号数相乘；缺省表示为 两个有符号数相乘。Rd、Rs可为寄存器 R1～R4、BP（说明：为了避免使用者误用， 以及提供弹性给新版指令集作扩充之用，所 以Xasm16会限制本指令的Rd、Rs不可以 为SP、SR、PC）。不影响标志位。
4
应用举例
R1=0x28 R2=0x2400 R3=[BP + 0x08] R4=[0x30] R5=[0x2480] SR=R2 //IM6 //IM16 //[BP+IM6] //A6 //A16 //R

第02章 8086指令系统1-数据传送类指令

第02章 8086指令系统1-数据传送类指令

2013年7月9日星期二
大连海事大学信息科学与技术学院
25
3.3.1.4 有效地址传送指令LEA（load effective address）
将存储器操作数的有效地址送至指定的16位通用 寄存器 LEA r16, mem ；r16←mem的有效地址EA 例: 有效地址的获取 mov bx,400h mov si,3ch lea bx,[bx+si+0f62h] ；BX←400H＋3CH＋0F62H＝139EH
MOV XCHG XLAT PUSH POP LEA
3.3.1.1 通用数据传送指令
提供方便灵活的通用传送操作 有3条指令 MOV XCHG MOV XLAT
XCHG XLAT
1. 传送指令MOV（move）
把一个字节或字的操作数从源地址传 送至目的地址
MOV reg/mem,imm ；立即数送寄存器或主存 MOV reg/mem/seg,reg ；寄存器送（段）寄存器或主存 MOV reg/seg,mem ；主存送（段）寄存器 MOV reg/mem,seg ；段寄存器送寄存器或主存
非法指令－－两个操作数类型不一致
双操作数指令中，目的操作数和源操作数必须具 有一致的数据类型，或者同为字量，或者同为字 节量，否则为非法指令 MOV AL, 050AH ；非法指令，修正： ；mov ax,050ah MOV SI, DL ；非法指令，修正： ；mov dh,0 ；mov si,dx
非法指令－－段寄存器的操作有一些限制
8088指令系统中，能直接对段寄存器操作的指令 只有MOV等个别传送指令，并且不灵活 MOV DS, ES ；非法指令，修正： ；mov ax,es ；mov ds,ax MOV DS, 100H ；非法指令，修正： ；mov ax,100h ；mov ds,ax MOV CS, [SI] ；非法指令 ；指令存在，但不能执行

微机实验二算术逻辑运算及移位操作

微机实验二算术逻辑运算及移位操作

实验二算术逻辑运算及移位操作一、实验目的1．熟悉算术逻辑运算指令和移位指令的功能。

2．了解标志寄存器各标志位的意义和指令执行对它的影响。

二、实验要求1．复习8086指令系统中的算术逻辑类指令和移位指令。

2．按照题目要求在实验前编写好实验中的程序段。

三、实验内容与步骤1. 实验程序段及结果表格如下2．用BX寄存器作为地址指针，从BX所指的内存单元(0010H)开始连续存入三个无符号数(10H、04H、30H)，接着计算内存单元中的这三个数之和，和放在0013H单元中，再求出这三个数之积，积放0014单元中。

写出完成此功能的程序段并上机验证结果。

MOV BX,0010HMOV [BX],10HMOV [0001H][BX],04HMOV [0002H][BX],30HMOV AL,[BX]ADD AL,[0001H][BX]ADD AL,[0002H][BX]MOV [0003H][BX],ALMOV AL,BLMUL [0001H][BX]MUL [0002H][BX]MOV [0004H][BX],AX3．写出完成下述功能的程序段。

上机验证你写出的程序段，程序运行的最后结果(AX)＝0372(1) 传送15H到AL寄存器； MOV AL,15H(2) 再将AL的内容乘以2；(3) 接着传送15H到BL寄存器； MOV BL,15H(4) 最后把AL的内容乘以BL的内容。

MUL BL(AX)＝03724．写出完成下述功能的程序段。

上机验证你写出的程序段，程序运行后的商＝73(1) 传送数据2058H到DS:1000H单元中，数据12H到DS:1002H单元中；(2) 把DS:1000H单元中的数据传送到AX寄存器；(3) 把AX寄存器的内容算术右移二位；(4) 再把AX寄存器的内容除以DS:1002H字节单元中的数；(5) 最后把商存入字节单元DS:1003H中。

MOV [1000H],2058HMOV [1002H],12HMOV AX,[1000H]MOV CL,2SAR AX,CLDIV [1002H]MOV [1003H],ALRET四、实验心得与体会在上节课实验的基础上，这次的实验比较顺利，感觉到了微机实验的魅力，对实验产生了浓厚的兴趣。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实验报告
1.数据传送指令的使用
一，实验目的；
把数据、地址或立即数传送到寄存器、存储单元以及I/O端口，或从内存单元、I/O端
口中读取数据。
1. 通用传送指令： MOV，PUSH，POP，XCHG，XLAT
2. 输入输出指令指令: IN，OUT
3. 目的地址传送指令: LEA，LDS，LES
4. 标志位传送指令: LAHF，SAHF，PUSHF，POPF
二，实验步骤；
1. 传送指令
1)用A命令在内存100H处键入下列内容:
MOV AX,1234
MOV BX,5678
XCHG AX,BX
MOV AH,35
MOV AL,48
MOV DX,75AB
XCHG AX,DX
2)用U命令检查键入的程序并记录,特别注意左边的机器码。

3)用T命令逐条运行这些指令,每运行一行检查并记录有关寄存器及IP的变化情况。并注意
标志位有无变化。
2. 改变标志寄存器psw中tf标志的状态（0——1或1——0），其余位保持不变。
3. 设DS=当前段地址，BX=0300H，SI=0002H，请用DEBUG的命令将存储器偏移地址
300H~304H连续单元顺序装入0AH，0BH，0CH，0DH，0EH。在DEBUG状态下使用A
命令送入下面程序，并用单步T命令执行的方法，分析每条指令源地址的形成过程？当数
据传送每完成一次，试分析AX寄存器中的内容是什么？
程序清单如下：
MOV AX，BX
MOV AX，0304H
MOV AX，[0304H]
MOV AX，[BX]
MOV AX，0001[BX]
MOV AX，[BX][SI]
HLT
4. 使用标志位传送指令，编程序段将标志位寄存器的低八位的值存入内存单元DS：1000H
中或堆栈中，然后将标志位寄存器的低八位置位为10101010。

2.算术逻辑运算和移位指令的使用
一，实验目的；
使用算术逻辑运算和移位指令，可以实现对二进制数据的加、减、乘、除等四则运算，与、
或、非、异或等逻辑运算，以及移位运算和代码转换运算
1， 算术运算：加法指令、减法指令，乘法指令、除法指令以及转换指令；
2. 逻辑运算指令：AND，TEST，OR，XOR，NOT
3. 移位指令：
移位运算可以分为算术逻辑移位和循环移位两类。
（1）算术逻辑移位指令：SHL，SHR，SAL，SAR
（2）循环移位指令：ROL，ROR，RCL，RCR
二，实验步骤；
1. 已知程序段定义如下：
MOV AX，1234
MOV CL，4
SHL AX，CL
INC AX
DEC CL
ROR AX，CL
MOV BX，4
MUL BX
MOV BX，4
DIV BX
INT 20
（1） 每条指令执行后，AX寄存器中的内容是什么？
（2） 每条指令执行后，标志寄存器的各位标志等于什么？
（3） 程序结束时，AX和DX的内容等于什么？

2. 编写一程序求双字数据的绝对值。双字数据保存在DX和AX中，结果保存在BX和CX
中。
3、编制程序，将DX和AX中的双字右移4位。
4. 编制程序，判断DL寄存器的低4位是否全为0？是否有0？判断AL寄存器中的数值是
奇数还是偶数？是否为4的倍数？

6、编制程序，用一条指令让AX寄存器清0；用一条指令使DX寄存器高3位为1，其余位
保持不变；用一条指令使BL寄存器低4位为0，其余位保持不变；用一条指令，使SI和
DI寄存器中对应位不相同的位置均置1；
三，串操作指令的使用
一，实验目的；
所谓串就是内存中一段地址相连的字节或字。串操作就是对串中各项数据进行某种运算，也
叫数据块操作。
8086/8088有5种基本串操作：
MOVS（Move string） 串传送指令
CMPS（Compare string） 串比较指令
SCAS（Scan string） 串扫描指令
LODS（Load from string） 从串取指令
STOS （Store in to string） 存入串指令
可以使用3种重复前缀：
REP（Repeat） 无条件重复
REPE/REPZ（Repeat while equal/zero） 相等/为零则重复
REPNE/REPNZ（Repeat while not equal/not zero）不相等/不为零则重复

可以只有源操作数，可以只有目标操作数，可能二者都有
源操作数用SI 寻址，隐含DS值为段地址，可以用段跨越前缀指定其它段；目标操作
数用DI寻址，隐含ES为段地址
每次串操作指令执行后根据DF标志对SI、DI 自动进行调整：
DF=1，DI、SI自动-1 (字节)或-2（字）
DF=0，DI、SI自动+1（字节）或+2（字）
通过使用串操作时我们对汇编的编写程序可以更简单，更快的写出程序。
二，实验步骤；
1.
编写程序段，查找字符串中是否含有字符"&",若有，将字符"&"用空格字符代替。

2．已知在N到N+I的内存单元中有一组ASCII码字符串（共I+1个），编写程序将此字符串传
送到NI到NI+I内存单元中，并使字符串的顺序与原来字符串的顺序相反
3.编写程序段：查找TELEPHONE中的电话号码（10位）中有无“-”字符，若有则将程序转向FOUND
处执行；若无则将程序转向NON_FOUND出执行；

4、ds:100开始的内存单元中存放着以“*”结尾的字符串，编写程序段查找该字符串中包含
字符’$’的个数，把个数放入CX寄存器中。
实验截屏如下：

三，实验小结；
注意：在数据传送指令中：除 SAHF和POPF指令外，所有指令对标志寄存器没有影响。
LEA A,B是将B的有效地址送到A中，而MOV A,B是B所指向字的单元的内容送到A中。
LDS A,B计算出有效地址EA，DS的有效地址EA+2。
在算术运算类指令中，如果用ADD,SUB等指令，也就是不带进位的加法指令。如果最高位相
加有进位，则自动丢失。
AND指令一般用来使某些位清“0”
OR指令一般用来使某些位置“1”
XOR指令使相同位为“0”，不同位为“1”
NOT指令一般用来“求反”
对于ROL,ROR等无进位循环，循环8次变回原来的数。
对于RCL,RCR等带进位循环，循环9次变回原来的数。
