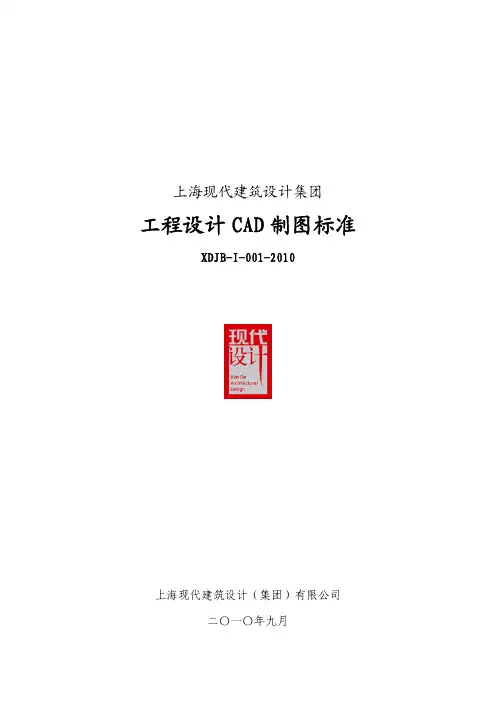

上海现代建筑设计集团CAD制图标准
上海现代建筑设计集团
工程设计CAD制图标准
上海现代建筑设计集团有限公司
上海现代建筑设计集团有限公司
技术发展部
集技字[2010]49号
关于发布上海现代建筑设计集团有限公司
工程设计CAD制图标准2010版的通知
集团各分子公司
现批准发布《上海现代建筑设计集团有限公司工程设计CAD制图标准》编号为XDJB-I-001-2010原《上海现代建筑设计集团有限公司工程设计CAD制图标准》XDJB-I-001-2008同时废止
前言
集团自2003年建立《建筑工程CAD集成化设计平台开发与应用本次修订的主要内容是1增加了室内装修装饰专业园林景观专业以及市政工程设计中道路桥梁市政给排水专业的图层2增加了附录Ⅱ新字库特殊符号列表3取消了基本画法和投影法等与国家相关规范重复的内容4对原标准中建筑结构给排水暖通动力电气和弱电专业的图层进行了补充完善和必要的修改
此次标准的修编过程中得到了集团协同设计攻关小组以及各分子公司的大力协助配合和支持在此表示诚挚感谢
修编小组主要成员如下
组长沈迪
副组长高承勇杨联萍李嘉军
组员
技发部俞勤潮
信息中心王国俭沈串苏骏
现代都市李玉劲余飞
现代市政杨阿荣居玲妹徐春
华东院徐浩吴正瞿迅梁韬刘翀余杰华炜朱宝骅
上海院潘嘉凝杜波唐小辉陈杰甫
现代华盖胥超
现代环境郭光何鉴冯榆秦景峰翁建华宣文怡张文君集团《工程设计CAD制图标准》修编小组
2010年8月23日
修订说明
此次修订一方面是为配合集团CAD协同设计的推进计划使制图标准能够覆盖室内装修装饰设计风景园林设计和市政工程设计三个业态另一方面两年来在CAD协同设计上所积累的宝贵经验也促使我们对原标准进行补充完善和必要的修改现将修订内容简要说明如下一正文部分
2 引用标准中补充了《道路工程制图标准》和《风景园林图例图示标准》等9个相关国家制图标准
com 图幅与格式中由于市政工程的绘图需要允许其加长A3图框外其余规定不变
删除原文com件名对CAD图纸文件名的命名规定另见《集团协同设计技术导则》在编
com 字体中增加市政工程设计图纸中路名的中文字体可采用黑体或仿宋体室内装修装饰专业设计图纸中的中文字体也可选用黑体这两条规定
com 基本线形中增加对超细线的定义
com中将设备图纸中的建筑背景线等的线宽改为013mm除市政工程道路专业的极个别图层外原不采用PLINE线来表示图线的宽度的规定不变
35 剖面符号中补充水泥砂浆亚克力等17个剖面式样
删除原文36 投影法4 基本画法等直接引用国标的部分
36 图层管理中增加室内景观道路桥梁市政给排水等专业的中英
文专业码
二附录部分
增加了室内装修装饰园林景观以及市政工程设计中道路桥梁市政给排水共5个专业的图层
室内风景园林和市政设计中的配套专业如给排水暖通电气结构专业的图层沿用建筑工程设计中对应专业的图层为提高绘图效率可根据使用需要定制相应的DWT模板文件
增加附录Ⅱ《新字库特殊符号列表》
补充了各专业图层的使用说明包括图层的自定义建筑背景图的颜色和打印线宽等
对通用图层进行了适当地增删和重新命名图层数量由5个完善为7个
根据实际应用需要增加17个总图图层
建筑专业图层对部分图层作了重新命名
结构专业图层对部分图层进行了适当增删和重新命名新增钢结构预应力共17个图层
给排水专业图层对原129个图层进行重新命名和分类组合并新增饮用水中水冷却循环水气体消防游泳池水景水处理人防工程等共36个图层
10暖通动力专业图层对169个图层进行了核对并加以修改完善11强弱电专业图层对原72个图层进行了核对并加以修改完善新增弱电专业37个图层并按新的系统分类进行归并
集团《工程设计CAD制图标准》修编小组2010年8月23日
目次
工程设计CAD制图标准 1
附录Ⅰ常用图层名 8
通用图层8
总图图层8
给排水专业图层09
暖通专业图层19
电气专业图层25
弱电专业图层28
附录Ⅱ新字库特殊符号列表32
工程设计CAD制图标准
为配合集团CAD一体化协同设计的深入实施和推广应用的进程根据进一步完善建筑工程协同设计方法和覆盖室内装修装饰专业风景园林专业市政工程设计的需求在现代设计集团《工程设计CAD制图标准》XDJB-I-001-2008的基础上修改完善推出本制图标准适用管理范围
适用于集团内部各分子公司工程设计项目并以CAD方式制图的初步设计施工图设计阶段的设计文件方案设计阶段可参照执行合作设计的项目可与合作方协商然后确定该合作项目采用的CAD制图规定
引用标准
下列标准所包含的条文通过在本标准中引用而构成为本标准的
条文
《道路工程制图标准》GB 50162-92
《技术制图字体》GBT 114691-93
《技术制图通用术语》GBT 13361-92
《机械工程CAD制图规则》GBT 14665-1998
《CAD通用技术规范》GBT 17304-1998
《技术制图图线》GBT 17450-1998
《CAD文件管理》GBT 1782511782510-1998
《房屋建筑CAD制图统一规则》 GBT 18112-2000 《CAD工程制图规则》GBT 18229-2000
《电气工程CAD制图规则》GBT 18135-2000
《房屋建筑制图统一标准》GBT 50001-2001
《总图制图标准》 GBT 50103-2001
《建筑制图标准》 GBT 50104-2001
《建筑结构制图标准》GBT 50105-2001
《给水排水制图标准》GBT 50106-2001
《暖通空调制图标准》GBT 50114-2001
《风景园林图例图示标准》CJJ 67-95
《城市规划制图标准》CJJT 97-2003
基本要求
31 图框
com格式
