换热器的安装方法

换热器安装施工方案换热器安装施工方案依据：本方案依据《石油化工换热器设备施工及验收规范》SH3532-95、《中低压化工设备施工与验收规范》HGJ209-83、《现场设备、工业管道焊接工程施工及验收规范》GB-98、《石油化工施工安全规程》SH3505-99以及业主提供的施工程序文件和换热器设备装配图。

施工工艺程序：方法：1、施工准备：1-1、施工现场的“三通一平”已具备，设备基础已经中交合格；1-2、施工方案已编制并经过审批；1-3、施工所需的机具和人员已经到位；1-4、所有用于测量的仪器已进行校核，并在使用合格周期内。

2、设备基础验收及处理：2-1、设备安装前，应对基础进行检查，混凝土基础的外形尺寸、坐标位置及预埋件应符合设计图样的要求；2-2、混凝土基础的允许偏差应符合规范中的要求；2-3、预埋地脚螺栓的螺纹应无损坏、锈蚀，并且有保护措施；2-4、滑动端预埋板上表面的标高、纵横向中心线及外形尺寸、地脚螺栓应符合设计图样的要求；2-5、预埋板表面应光滑平整，不得有挂渣、飞溅及油污。

水平度偏差不得大于2mm/m。

基础抹面不应高出预埋板的上表面。

2-6、换热器安装后利用垫铁进行找正，因此在基础验收合格后，在放置垫铁的位置处凿出垫铁窝，其水平度允许偏差为2mm/m。

3、垫铁的选用及安装要求：3-1、当设备的负荷由垫铁组承受时，设备每个地脚螺栓近旁放置一组垫铁，垫铁组尽量靠近地脚螺栓。

3-2、垫铁组放置尽量放在设备底座的加强筋下，相邻两垫铁组的距离宜为500m。

3-3、每一组垫铁组的高度一般为30-70mm，且不超过5块，设备安装后垫铁露出设备支座底板边缘10-20mm。

斜垫铁成对使用，斜面要相向使用，搭接长度不小于全长的3/4，偏斜角度不超过3度。

3-4、每组垫铁组面积应根据负荷按下式计算：A≥C（Q1+Q2）*104/R安装质量控制点：以上步骤都应严格按照规范要求进行操作，确保换热器安装质量符合规范。

一、工程概况本工程为某工厂换热器安装工程，主要涉及板式换热器、壳管式换热器等设备的安装。

工程地点位于工厂生产车间，施工时间为2023年4月至2023年6月。

二、施工准备1. 施工图纸：熟悉并掌握施工图纸，了解换热器的规格、型号、数量及安装要求。

2. 材料设备：根据施工图纸，提前准备换热器、管道、阀门、法兰、垫片、保温材料等设备。

3. 人员组织：成立项目组，明确各岗位人员职责，确保施工进度和质量。

4. 施工方案：制定详细的施工方案，包括施工工艺、施工步骤、安全措施等。

三、施工工艺1. 施工工艺流程：（1）设备验收：核对设备数量、型号、规格，检查设备表面有无划痕、锈蚀等缺陷。

（2）基础检查：检查基础尺寸、标高是否符合设计要求，确保设备安装精度。

（3）设备吊装：采用吊车将换热器吊装至基础，注意吊装过程中的安全。

（4）设备安装：将换热器安装于基础上，调整水平度，确保设备垂直。

（5）管道连接：连接换热器进出口管道，注意管道的坡度、方向及连接牢固度。

（6）阀门安装：安装阀门，确保阀门开启灵活、密封良好。

（7）保温：对换热器及管道进行保温，防止热量损失。

（8）试压：对系统进行试压，检查系统是否存在泄漏。

2. 施工步骤：（1）设备验收：核对设备数量、型号、规格，检查设备表面有无划痕、锈蚀等缺陷。

（2）基础检查：检查基础尺寸、标高是否符合设计要求，确保设备安装精度。

（3）设备吊装：采用吊车将换热器吊装至基础，注意吊装过程中的安全。

（4）设备安装：将换热器安装于基础上，调整水平度，确保设备垂直。

（5）管道连接：连接换热器进出口管道，注意管道的坡度、方向及连接牢固度。

（6）阀门安装：安装阀门，确保阀门开启灵活、密封良好。

（7）保温：对换热器及管道进行保温，防止热量损失。

（8）试压：对系统进行试压，检查系统是否存在泄漏。

四、安全措施1. 施工现场设置安全警示标志，确保施工人员安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

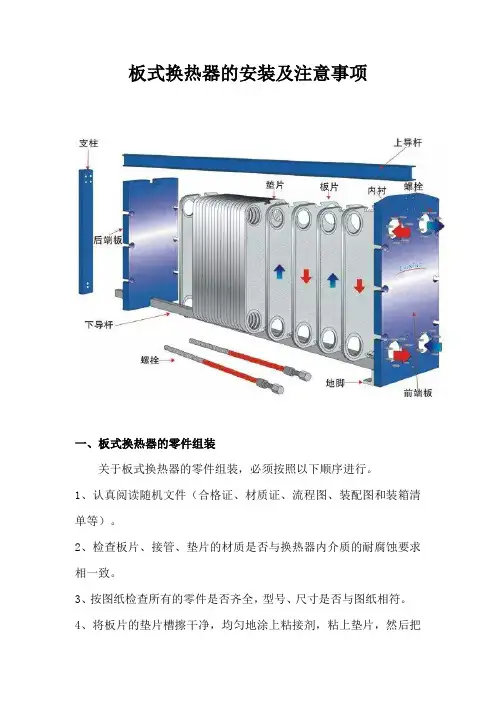

板式换热器的安装及注意事项一、板式换热器的零件组装关于板式换热器的零件组装，必须按照以下顺序进行。

1、认真阅读随机文件（合格证、材质证、流程图、装配图和装箱清单等）。

2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致。

3、按图纸检查所有的零件是否齐全，型号、尺寸是否与图纸相符。

4、将板片的垫片槽擦干净，均匀地涂上粘接剂，粘上垫片，然后把板片整齐地叠放在一起，压上一定的重物。

5、按设计的流程图进行组装，并按规定顺序进行夹紧。

夹紧时，应先拧紧1、2、3、4号螺母，然后再拧紧5、6、7、8、9、10号螺母。

6、液压试验要按单侧分别进行。

试验压力为设备设计压力的1.25倍；保压30min,检查所有密封盒焊接部位，均无渗漏为合格。

二、板式换热器的现场设备安装1、将设备放在基础上，固定地脚螺栓。

2、检查管道的冷、热介质进出口与设备上的接管是否一致。

考虑到检修方便，管道与换热器联接时最好用短节。

3、换热器的冷、热介质进出口都应安装温度计和压力表。

三、换热器零件组装和设备安装时的注意事项1、吊装时要注意设备的重心。

2、向垫片槽粘接垫片时，应确保垫片上和板片的垫片槽内没有砂子、油污、铁屑和焊剂等杂物，以免损坏密封，引起泄露。

3、拧紧螺栓时用力要均匀，并不断地测量两压紧板内侧的距离，保证两压紧板间平行度偏差不大于3mm.夹紧到规定尺寸并且达到相应的平行度，以免垫片压偏或滑出垫片槽。

同时，一边夹紧一边细查，观察是否有垫片、板片发生错位等现象。

4、液压试验的液体一般采用水。

水温不应低于5℃.试验时应缓慢升压。

试验完成后，适当地松开压紧螺母，放出积水，然后再拧紧螺母，夹紧至原尺寸，待用。

5、换热器周围应留有一定的检修空间，其大小与板片的尺寸有关。

6、夹紧螺栓上要涂以黄油，有条件时应套上保护管，以免生锈和碰伤螺纹。

7、如果泵的出口最大压力大于设备最高使用压力时，需在设备的入口处安装减压阀和安全阀。

8、当设备内充满液体、带有压力时，不允许夹紧螺母。

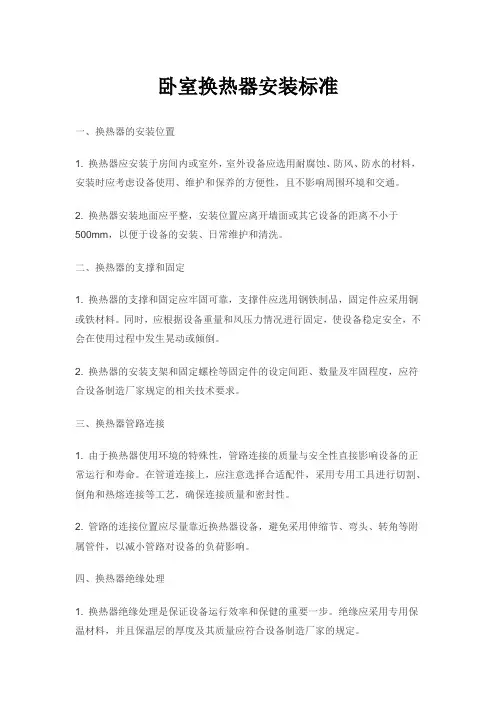

卧室换热器安装标准
一、换热器的安装位置
1. 换热器应安装于房间内或室外，室外设备应选用耐腐蚀、防风、防水的材料，安装时应考虑设备使用、维护和保养的方便性，且不影响周围环境和交通。

2. 换热器安装地面应平整，安装位置应离开墙面或其它设备的距离不小于
500mm，以便于设备的安装、日常维护和清洗。

二、换热器的支撑和固定
1. 换热器的支撑和固定应牢固可靠，支撑件应选用钢铁制品，固定件应采用铜或铁材料。

同时，应根据设备重量和风压力情况进行固定，使设备稳定安全，不会在使用过程中发生晃动或倾倒。

2. 换热器的安装支架和固定螺栓等固定件的设定间距、数量及牢固程度，应符合设备制造厂家规定的相关技术要求。

三、换热器管路连接
1. 由于换热器使用环境的特殊性，管路连接的质量与安全性直接影响设备的正常运行和寿命。

在管道连接上，应注意选择合适配件，采用专用工具进行切割、倒角和热熔连接等工艺，确保连接质量和密封性。

2. 管路的连接位置应尽量靠近换热器设备，避免采用伸缩节、弯头、转角等附属管件，以减小管路对设备的负荷影响。

四、换热器绝缘处理
1. 换热器绝缘处理是保证设备运行效率和保健的重要一步。

绝缘应采用专用保温材料，并且保温层的厚度及其质量应符合设备制造厂家的规定。

2. 绝缘材料应具备具有防火、防潮、防霉、抗压等功能，材料的品种和厚度应根据实际情况选定。

同时，绝缘材料的施工过程应符合安全、卫生、环保的要求。

以上是换热器安装的主要要求，进行换热器安装前，一定要详细了解上述安装要求，进行严格按照要求进行安装操作，以保证设备的正常运行，提高设备的使用寿命。

板式换热器的安装使用方法简介板式换热器是一种被广泛应用于各种工业领域中的热交换设备。

它以紧凑、高效和可靠性强的特点而受到工业界的广泛认可。

板式换热器的安装和使用是一个复杂的过程，需要工程师们的深入研究和实践。

在这篇文章中，我将向大家介绍板式换热器的安装使用方法，让你能够更好的了解这一设备。

一、安装要点1、安装地点：板式换热器应该在室内安装，远离显而易见的危险，如火源、易燃易爆物品等。

同时还应该保证它的周围有一定的空间，在维护和保养时操作人员可以放心自如。

2、连接管道：在进口和出口处，一定要有一个直线段的管道，这样可以避免流体中的杂质对板式换热器的损害。

同时，在连接管道时，一定要用密封类材料进行连接，确保不能有任何泄漏的可能。

3、支架安装：要选用坚固的支架，注意它的高度和角度的安排。

支架要符合强度要求，不可抑弯或挤压板片，保证正常的换热过程。

二、使用要点1、正常启动：在启动前，一定要检查各个阀门是否正常开启并设置了合理的水流量。

然后再依次启动冷却塔、循环水泵、板式换热器。

在二次进水和出水口，要做好实时监控，确保水流量和水温在设定范围内。

2、加水处理：板式换热器在运行时，会产生很多沉积物，沉积物的形成是由于水中的杂质与化学反应产生的。

因此，在使用过程中，一定要加入适量的水处理剂，定期对设备进行清洗，确保机器长期安全运行。

3、调整水量：当设备使用一段时间后，需要根据实际情况调整不同的水量。

在这个过程中，需要进行多次实验和数据监测，确保设备达到最优换热效果。

如果水量不合理，会导致设备的堵塞和松散等问题，影响使用寿命。

以上就是关于板式换热器的安装使用方法的简要介绍，可以看出，板式换热器是一种在使用过程中需要重视的设备。

如果我们可以在使用过程中，根据要点不断调整和优化，那么这款设备能够在很长的时间内为我们提供高效、可靠的服务。

换热器安装施工方案1、板式换热器的两块压紧板上有4个吊耳，供起吊时用，吊绳不得挂在接管、定位横梁或板片上。

2、换热器周围要留有1米左右的空间，以便于检修。

3、冷热介质进出口接管之安装，应严格按照出厂铭牌所规定方向连接，否则，换热器性能将受到影响。

4、安装管路时，应在管路上配齐阀门、压力表、温度计，流量控制阀应装在换热器进口处，在出口处应装排气阀。

5、设备管道里面要清理干净，防止砂石焊渣等杂物进入换热器，造成堵塞。

6、当使用介质不干净，有较大颗粒或长纤维时，进口处应装有过滤器。

7、换热器连接管道安装焊接时，应将电焊地线搭在焊接处，严禁将地线搭在远处，使电流回路通过换热器而造成损坏。

使用投产前准备1、设备使用前应检查夹紧螺栓是否松动，按照说明书应紧到尺寸A保证所有螺栓均匀一致。

2、使用前按1.25倍的操作压力分到进行水压试验，保压二十分钟无泄漏方可投产。

3、本设备使用前用清自来水进行20分钟左右清洗循环即可了。

4、在管路系统中应设有放气阀开启后应排出设备中空气防止空气停留在设备中，降低传热效果。

5、冷热介质进出口接管之安装，应严格按出厂铭牌所规定方向连接。

否则，没能发挥设备最佳性能。

6、本设备用于食品、制药投产前将每只螺栓松开，将每板片用棕刷清洗干净，应按照流程进行均匀组装完毕。

82o－90o热水进行10－20分钟循环消毒，立即起动物料泵，使冷却物料把板片内剩余水全部顶出，直至完全是物料即可生产了。

板式换热器操作规程1、开始运行操作时，如两种介质压力不一样，要先应缓慢打开低压侧阀门，然后开入高压侧阀门。

2、停车运行时应缓慢切断高压侧流体，再切断低压流体，请注意这样做将大大有助于本设备之使用寿命。

3、设备应在本产品规定的工作温度、压力范围下操作。

超温超压可能破坏密封性能造成泄漏。

禁止操作时猛烈冲击。

板式换热器的清洗和维护1、一般情况可不解体清洗，用水以与介质流动反方向冲洗，可冲出杂物，但压力不得高于工作压力，也可用对不锈钢无腐蚀性的化学清洗剂清洗。

换热器安装操作方法及注意事项换热器是一种常见的热交换设备，用来传递热量或冷量。

在安装换热器时，需要遵循一定的操作步骤和注意事项，以确保换热器的安装质量和性能。

下面是换热器的安装操作方法及注意事项的详细介绍。

一、换热器的安装操作方法1.检查现场条件：在安装换热器之前，首先需要检查现场条件是否符合换热器的安装要求。

包括有无噪音、有无尘土、周围温度是否稳定等。

2.选择适当的安装位置：根据换热器的使用要求和现场条件选择适当的安装位置。

比如，如果是壁挂式换热器，需要选择离地面一定高度的位置，以便于日后的维护和清洁。

3.准备安装材料和工具：根据换热器的具体安装要求，准备好适当的安装材料和工具，如膨胀螺栓、膨胀管、螺丝刀等。

4.安装支架：根据换热器的尺寸和重量，选择合适的支架进行安装。

支架的安装位置应该与换热器的安装位置一致。

5.确定管道连接方式：根据换热器的供、排水口位置，确定适当的管道连接方式。

通常有水平连接和垂直连接两种方式，选择合适的方式，并通过螺栓或焊接等方式进行连接。

6.安装流量阀门：根据换热器的使用要求，安装适当的流量阀门，用于调节流体流量以及保证换热器的正常运行。

7.安装冷却器：如果换热器需要配备冷却器，应该将冷却器与换热器进行连接，并确保连接紧密，不漏水。

8.连接电源和控制器：如果换热器需要电源供电或配备控制器，应该将电源和控制器与换热器进行连接，并进行电气接地。

9.检查安装质量：在完成换热器的安装后，进行全面的检查，确保安装质量符合要求。

包括检查管道连接是否松动、焊接是否牢固、阀门是否操作正常等。

10.保养和维护：完成换热器的安装后，根据换热器的保养和维护要求，制定相应的计划，并定期对换热器进行保养和维护，以确保其性能和寿命。

二、换热器安装注意事项1.安装前应认真研究和理解换热器的相关技术资料和安装说明，以确保安装的正确和安全。

2.在安装前应核对换热器的型号、规格、检验合格证书等，确保其与设计要求相符。

换热器安装施工方案换热器是一种用于加热和冷却的设备，广泛应用于工业和家庭领域。

在换热器安装施工方案中，需要考虑多个因素，包括安装位置、管道连接、电气接线和调试测试等。

首先，确定换热器的安装位置是非常重要的。

根据具体的使用需求和场地条件，我们应选择一个符合以下标准的位置：离冷却或加热对象近，确保介质流通顺畅，离维护通道远，便于维修和清洁，远离易燃和易爆区域，避免安全事故的发生。

其次，管道连接也是换热器安装施工中需要考虑的重要因素。

在连接管道时，应确保管道的材质与换热器的耐压和温度要求相符合。

优先选择高质量的不锈钢管道，确保防腐性能和长期的使用寿命。

对于大型换热器，还需要考虑弹性支架和导向支架的使用，以减轻管道的负荷和振动。

同时，电气接线也是换热器安装施工中需要认真考虑的因素。

电气接线需要根据具体的设备规格和电气参数来进行设计，确保所有的电气设备都能够正常工作并满足安全要求。

建议使用专业的电气工程师来设计和施工电气接线，以确保安全可靠。

最后，调试测试是换热器安装施工过程中非常重要的一步。

在开始操作之前，需要进行各项调试测试，以确保换热器的性能和安全性。

包括测试管道的密封性、压力和温度的稳定性等。

在测试过程中，需注意操作规范，及时记录数据，并根据测试结果进行相应的调整和改进。

总之，在换热器安装施工中，需要充分考虑安装位置、管道连接、电气接线和调试测试等因素。

只有通过科学合理的施工方案和正确的操作流程，才能确保换热器安装施工的顺利进行，并保证设备的正常运行和使用效果。

同时，在整个安装过程中，要注重安全措施，并遵守相关的安全规范和操作规程，以确保人员的安全和设施的完好。

换热器安装施工方案换热器安装施工方案一、施工前准备工作1. 确认换热器安装位置，并测量尺寸和布置要求。

2. 查明现场有无管道和设备支撑等，准备相应的支撑措施。

3. 预先准备好所需的工具和材料，如梯子、螺丝刀、塑料垫片等。

4. 进行现场安全检查，确保施工现场没有危险隐患。

二、安装主体工作1. 将换热器放置在安装位置，注意与管道对接方向和高度。

2. 将换热器与管道进行连接，使用适当的密封材料保证连接处无漏水。

3. 安装好换热器后，用水泵加压检查管道和连接处是否有泄漏现象。

4. 进行换热器与设备的连接，确保连接牢固可靠。

5. 安装支架和支撑设备，保证换热器的稳定性和安全性。

6. 进行功能调试，检查换热器的工作状态和温度变化是否正常。

三、施工后处理工作1. 清理施工现场，保持整洁有序。

2. 进行安全检查，确保没有未处理的安全隐患。

3. 将施工过程中产生的废弃物和杂物进行分类处理。

4. 编写施工记录和检查报告，汇报给相关负责人和客户。

四、注意事项1. 施工人员必须熟悉换热器的结构和工作原理，具备相关安装经验。

2. 施工现场必须有专人负责安全控制，并遵守相关操作规程和安全标准。

3. 施工过程中必须注意个人防护，佩戴合适的安全装备。

4. 安装过程中必须使用适当的工具和材料，并按照施工要求进行操作。

5. 检查和调试过程中要仔细观察和记录，及时解决问题。

6. 施工后要进行相关检测和测试，确保换热器的功能和安全性符合要求。

五、总结换热器的安装施工是一个复杂的工程，要求施工人员具备一定的专业知识和技术能力。

只有采取科学合理的施工方案，按照规范的操作流程进行施工，才能保证换热器的正常运行和安全使用。

通过上述施工方案和注意事项的操作，可以有效提高换热器的安装质量和施工效率，保证项目的顺利进行。

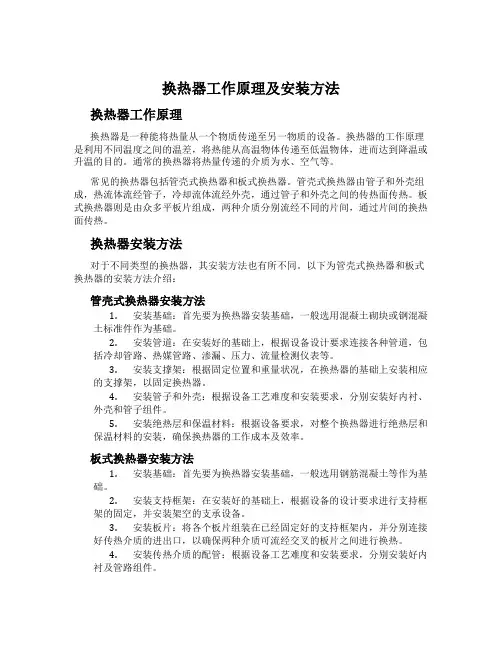

换热器工作原理及安装方法换热器工作原理换热器是一种能将热量从一个物质传递至另一物质的设备。

换热器的工作原理是利用不同温度之间的温差，将热能从高温物体传递至低温物体，进而达到降温或升温的目的。

通常的换热器将热量传递的介质为水、空气等。

常见的换热器包括管壳式换热器和板式换热器。

管壳式换热器由管子和外壳组成，热流体流经管子，冷却流体流经外壳，通过管子和外壳之间的传热面传热。

板式换热器则是由众多平板片组成，两种介质分别流经不同的片间，通过片间的换热面传热。

换热器安装方法对于不同类型的换热器，其安装方法也有所不同。

以下为管壳式换热器和板式换热器的安装方法介绍：管壳式换热器安装方法1.安装基础：首先要为换热器安装基础，一般选用混凝土砌块或钢混凝土标准件作为基础。

2.安装管道：在安装好的基础上，根据设备设计要求连接各种管道，包括冷却管路、热媒管路、渗漏、压力、流量检测仪表等。

3.安装支撑架：根据固定位置和重量状况，在换热器的基础上安装相应的支撑架，以固定换热器。

4.安装管子和外壳：根据设备工艺难度和安装要求，分别安装好内衬、外壳和管子组件。

5.安装绝热层和保温材料：根据设备要求，对整个换热器进行绝热层和保温材料的安装，确保换热器的工作成本及效率。

板式换热器安装方法1.安装基础：首先要为换热器安装基础，一般选用钢筋混凝土等作为基础。

2.安装支持框架：在安装好的基础上，根据设备的设计要求进行支持框架的固定，并安装架空的支承设备。

3.安装板片：将各个板片组装在已经固定好的支持框架内，并分别连接好传热介质的进出口，以确保两种介质可流经交叉的板片之间进行换热。

4.安装传热介质的配管：根据设备工艺难度和安装要求，分别安装好内衬及管路组件。

5.安装绝热层和保温材料：根据设备要求，对整个换热器进行绝热层和保温材料的安装，确保换热器的工作成本及效率。

总结换热器作为一种实现物质热量传递的设备，在工业生产过程中起到了至关重要的作用。

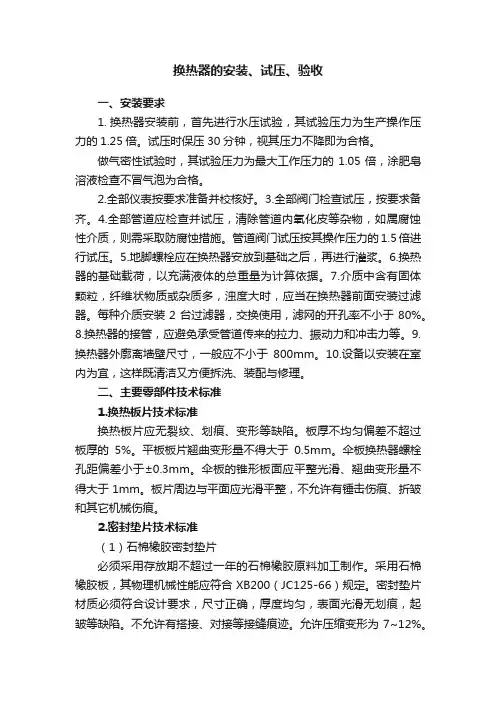

换热器的安装、试压、验收一、安装要求1.换热器安装前，首先进行水压试验，其试验压力为生产操作压力的1.25倍。

试压时保压30分钟，视其压力不降即为合格。

做气密性试验时，其试验压力为最大工作压力的1.05倍，涂肥皂溶液检查不冒气泡为合格。

2.全部仪表按要求准备并校核好。

3.全部阀门检查试压，按要求备齐。

4.全部管道应检查并试压，清除管道内氧化皮等杂物，如属腐蚀性介质，则需采取防腐蚀措施。

管道阀门试压按其操作压力的1.5倍进行试压。

5.地脚螺栓应在换热器安放到基础之后，再进行灌浆。

6.换热器的基础载荷，以充满液体的总重量为计算依据。

7.介质中含有固体颗粒，纤维状物质或杂质多，浊度大时，应当在换热器前面安装过滤器。

每种介质安装2台过滤器，交换使用，滤网的开孔率不小于80%。

8.换热器的接管，应避免承受管道传来的拉力、振动力和冲击力等。

9.换热器外廓离墙壁尺寸，一般应不小于800mm。

10.设备以安装在室内为宜，这样既清洁又方便拆洗、装配与修理。

二、主要零部件技术标准1.换热板片技术标准换热板片应无裂纹、划痕、变形等缺陷。

板厚不均匀偏差不超过板厚的5%。

平板板片翘曲变形量不得大于0.5mm。

伞板换热器螺栓孔距偏差小于±0.3mm。

伞板的锥形板面应平整光滑、翘曲变形量不得大于1mm。

板片周边与平面应光滑平整，不允许有锤击伤痕、折皱和其它机械伤痕。

2.密封垫片技术标准（1）石棉橡胶密封垫片必须采用存放期不超过一年的石棉橡胶原料加工制作。

采用石棉橡胶板，其物理机械性能应符合XB200（JC125-66）规定。

密封垫片材质必须符合设计要求，尺寸正确，厚度均匀，表面光滑无划痕，起皱等缺陷。

不允许有搭接、对接等接缝痕迹。

允许压缩变形为7~12%。

（2）橡胶密封垫片工作介质温度≤140℃时，一般采用乙丙胶。

≤100℃的油类介质，则采用丁腈橡胶。

必须保证表面光滑，厚度均匀，不得有横向（与板片沟槽相垂直方向）裂纹。

板式换热器安装及操作规程一、安装规程1.1 安装要求：设备安装前应对安装场地进行评估，评估结果符合技术要求方可进行安装，确保安装过程中设备和人员的安全。

1.2 安装前的准备：在安装之前，应检查板式换热器的零部件是否完好，安装位置是否合适，并准备好必要的工具和安装材料。

1.3 设备安装：板式换热器的安装应按照设计图纸和安装要求进行。

在安装过程中应注意安全，防止设备倾斜或者地面不平造成设备稳定性不良。

安装时要注意管道接口的连接，确保连接处紧固牢固，不漏气，不漏水。

1.4 设备调试：设备安装完成后，应进行严格的调试工作。

调试前，应进行设备清洗和气密性测试。

调试时，应按照设计要求设置流量和温度等参数，确保设备正常运行。

二、操作规程2.1 开机操作：使用板式换热器前，要确保换热器的启动前检查已经完成，并检查电气接线是否正常。

操作人员应确保机器的正常运行并了解设备的状态。

打开电源开关，并按下启动键，等待板式换热器启动。

2.2 运行操作：在设备运行期间，操作人员应随时观察机器的状态，确保设备正常运行。

同时，如果出现问题，应及时停机检查原因，并对设备进行维护。

在使用前，要仔细阅读操作说明书，并按照说明书的要求操作。

必要时，还需培训操作人员。

2.3 停机操作：在使用板式换热器后，应注意停机操作。

首先，关闭电源开关，并按下停机键。

然后，关掉连接口阀门和出口阀门。

最后，让设备自然冷却，并进行清洗和检查工作。

2.4 维护保养：将维护保养列入日常操作中至关重要。

为此，操作人员应定期清洗设备并检查设备部件的磨损情况。

如果出现问题，应及时更换设备的相关部件。

在维护保养过程中，操作人员应遵循相应的规定和操作规程。

地暖换热器安装方法
地暖换热器的安装方法如下：
1.确定地暖换热器的安装位置，通常可以选择在室内墙壁或地板下。

2.清理安装位置，确保地面平整并清除任何障碍物。

3.根据地暖换热器的尺寸，在安装位置标记出安装孔的位置，然后使用电钻或其他适当的工具将安装孔钻出来。

4.将地暖换热器放入安装孔中，确保它与地面平齐，并通过螺丝或其他固定装置将其固定在位。

5.将地暖管道与换热器连接起来。

这可能涉及到使用管道连接器和密封材料进行连接。

确保连接牢固并且没有泄漏。

6.连接地暖换热器的电源线。

根据地暖换热器的规格和要求，使用正确的电线连接器将电源线连接到电源。

7.测试地暖系统。

在完成安装后，确保地暖换热器可以正常运行。

打开地暖系统并检查是否有足够的热量散发出来。

8.进行收尾工作。

清理安装现场，并确保地暖换热器周围的区域干净。

请注意，这里提供的安装步骤仅供参考，具体的安装方法可能会因地暖换热器的品牌和型号而有所不同。

在进行安装之前，最好阅读地暖换热器的安装手册，并根据其提供的指示进行安装。

热交换器等安装方法
①热交换器安装前，先把座架安装在合格的基础或预埋铁件上。

②用水准仪或水平尺、线坠找正、找平、找垂直，同时核对标高和相对位置。

然后拧紧地脚螺栓进行二次灌浆，或者将座架支腿焊在预埋件上，埋设或焊接都应牢固。

③吊起热交换器座落在架上，找平找正，坐稳。

核对进汽（水）口和出水口标高应符合设计规定。

前封头与墙壁距离，不小于蛇形管长度。

④安装连接件、管件、阀件。

按相关作业规程要求，安装、拧紧各法兰件。

⑤按设计图纸进行配管、配件，安装仪表。

⑥热交换器以最大工作压力的1.5倍进行水压试验。

汽水交换器应根据蒸汽入口压力加上0.3MPa进行，热水换热器应不小于0.4MPa。

在试验压力下保持5min压力不降、接口不渗不漏为合格。

试压合格后，按设计要求保温。

换热器管束安装方法一、引言换热器是工业生产中常用的设备之一，用于将热量从一个介质传递到另一个介质。

在换热器中，管束是起到传热作用的重要组成部分。

正确的管束安装方法能够确保换热器的正常运行和高效传热。

本文将介绍换热器管束的安装方法。

二、准备工作在进行换热器管束安装之前，需要进行一些准备工作。

首先，要仔细阅读换热器的设计图纸和安装说明书，了解换热器的结构和要求。

其次，要准备好所需的工具和材料，如扳手、螺丝刀、螺母、密封垫片等。

最后，要确保安装现场的清洁和整洁，以便顺利进行工作。

三、管束安装步骤1. 管束预装将准备好的管束进行预装。

将管束依次放入换热器的管板孔洞中，注意对准孔洞位置，并确保管束与管板的接触面光滑。

在安装过程中，要避免管束的变形和划伤。

2. 管束固定安装完所有管束后，需要对其进行固定，以确保不会松动或脱落。

一般情况下，可以使用螺栓和螺母进行固定。

将螺栓穿过管束和管板的孔洞，并紧固螺母，但不要过紧，以免损坏管束和管板。

3. 密封垫片安装在固定管束之后，需要安装密封垫片，以确保管束之间的密封性。

将密封垫片放置在管束之间，并确保其完全覆盖管束的接触面。

然后，使用扳手逐个紧固螺母，使密封垫片能够有效地密封管束之间的间隙。

4. 检查和调整在完成管束的安装后，需要进行检查和调整，以确保安装质量。

首先，要检查螺栓和螺母是否紧固牢固，是否有松动现象。

其次，要检查密封垫片是否完好，是否存在破损或脱落的情况。

最后，要检查管束与管板之间的接触情况，是否存在不平整或不贴合的现象。

四、安全注意事项在进行换热器管束的安装过程中，需要注意以下几点安全事项。

首先，要穿戴好个人防护装备，包括头盔、安全鞋、手套等。

其次，要确保操作平稳，避免猛力操作导致意外伤害。

最后，要注意现场的通风情况，避免因换热器中介质的泄漏而造成安全事故。

五、总结换热器管束的安装方法是确保换热器正常运行和高效传热的关键步骤。

通过本文的介绍，我们了解到了管束安装的步骤和注意事项。

板式换热器安装施工工法板式换热器安装施工工法一、前言板式换热器是一种常用的换热设备，广泛应用于化工、石油、电力、冶金等领域。

其安装施工工法对于保证设备的正常运行和换热效果具有重要作用。

本文将介绍板式换热器安装施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。

二、工法特点板式换热器安装施工工法具有以下特点：1. 灵活性高：可根据实际工程要求选择不同的板式换热器类型和安装方式，适应各种工艺和空间条件。

2. 效率高：采用专业的安装工法，能够确保换热器的安装质量和性能，提高换热效率。

3. 维护方便：板式换热器采用碟片结构，易于清洗、检修和维护，延长设备的使用寿命。

三、适应范围板式换热器安装施工工法适用于各种规模的换热器项目，包括化工厂、电厂、炼油厂等工业设施，以及低温热水供暖系统、空调系统等生活领域。

四、工艺原理板式换热器安装施工工法与实际工程之间的联系在于理论依据和实际应用。

施工工法采取的技术措施包括：1. 设计检查：根据工程设计要求和现场条件，检查板式换热器的规格、数量和安装位置。

2. 材料准备：根据设计要求，选用符合标准和规范的板式换热器材料，并进行质量检验。

3.地基处理：根据换热器负荷、地基承载力和地质条件，进行地基处理和加固。

4. 安装固定：根据设计要求和施工图纸，进行板式换热器的安装、固定和调整。

5. 密封检查：对板式换热器的密封性能进行检查和测试，确保其良好运行。

6. 循环试验：对板式换热器进行循环试验，验证其换热效果和安全性能。

五、施工工艺板式换热器安装施工工艺包括以下阶段：1. 准备工作：组织施工人员、采购材料、准备机具设备等。

2.地基处理：根据地基条件进行地基处理和加固。

3. 模板安装：根据施工图纸进行模板安装，确保板式换热器的位置和高度正确。

4. 装配安装：安装换热器的主体结构和连接管道，保证其稳定性和安全性。

5. 检查试验：进行安装质量检查和循环试验，保证换热器的性能。

简单来说绕管换热器的安装工艺流程包括以下几个步骤：
1. 在安装前，应进行质量检查，包括检查螺旋缠绕管式换热器的基础表面概况、基形状和主要尺寸以及预留孔及基础标高和平面位置是否符合要求[[5]]。

2. 拆下废旧垫片，并注意在拆卸时避免在垫片槽内留下划痕。

使用丙酮、丁酮
或其他酮类溶剂清除垫片槽内的残胶，然后用干净的布或棉纱擦净[[2]]。

3. 绕管式换热器的接口采用直角分布设计，这有利于在安装过程中的管道布置
及施工。

缠绕管两端的直管段设计可以有效均匀分布壳内流体，确保壳内流体
充分参与换热[[3]]。

4. 考虑到绕管式换热器的特点，如结构紧凑、单位容积具有较大的传热面积等，选择合适的施工组织设计和管道设计是至关重要的，尤其是在化工装置中或低
温工艺流程领域[[4]][[6]]。

5. 安装过程中，还需考虑换热器的耐温、耐压性能，确保其能够适应预期的工
作条件。

全不锈钢设计的换热器通常具有较好的耐温、耐压性能，安装方便，
且能有效降低噪音，减少热损失，提高热转换率[[7]]。

我了解的流程大概就这五步。
