数据结构课程设计迷宫问题求解正文:一、引言在数据结构课程设计中,迷宫问题求解是一个经典且常见的问题。
迷宫问题求解是指通过编程实现在迷宫中找到一条从起点到终点的路径。
本文将详细介绍如何用数据结构来解决迷宫问题。
二、问题分析1.迷宫定义:迷宫是由多个格子组成的矩形区域,其中包括起点和终点。
迷宫中的格子可以是墙壁(无法通过)或者通道(可以通过)。
2.求解目标:在给定的迷宫中,找到从起点到终点的一条路径。
3.输入:迷宫的大小、起点坐标、终点坐标以及墙壁的位置。
4.输出:从起点到终点的路径,或者提示无解。
三、算法设计1.基础概念a) 迷宫的表示:可以使用二维数组来表示迷宫,数组的元素可以是墙壁、通道或者路径上的点。
b) 坐标系统:可以使用(x, y)来表示迷宫中各个点的坐标。
c) 方向定义:可以用上、下、左、右等四个方向来表示移动的方向。
2.深度优先搜索算法(DFS)a) 算法思想:从起点开始,沿着一个方向一直走到无法继续为止,然后回退到上一个点,再选择其他方向继续探索。
b) 算法步骤:i) 标记当前点为已访问。
ii) 判断当前点是否为终点,如果是则返回路径;否则继续。
iii) 遍历四个方向:1.如果该方向的下一个点是通道且未访问,则继续向该方向前进。
2.如果该方向的下一个点是墙壁或已访问,则尝试下一个方向。
iv) 如果四个方向都无法前进,则回退到上一个点,继续向其他方向探索。
3.广度优先搜索算法(BFS)a) 算法思想:从起点开始,逐层向外探索,直到找到终点或者所有点都被访问。
b) 算法步骤:i) 标记起点为已访问,加入队列。
ii) 循环以下步骤直到队列为空:1.取出队首元素。
2.判断当前点是否为终点,如果是则返回路径;否则继续。
3.遍历四个方向:a.如果该方向的下一个点是通道且未访问,则标记为已访问,加入队列。
iii) 如果队列为空仍未找到终点,则提示无解。
四、算法实现1.选择合适的编程语言和开发环境。

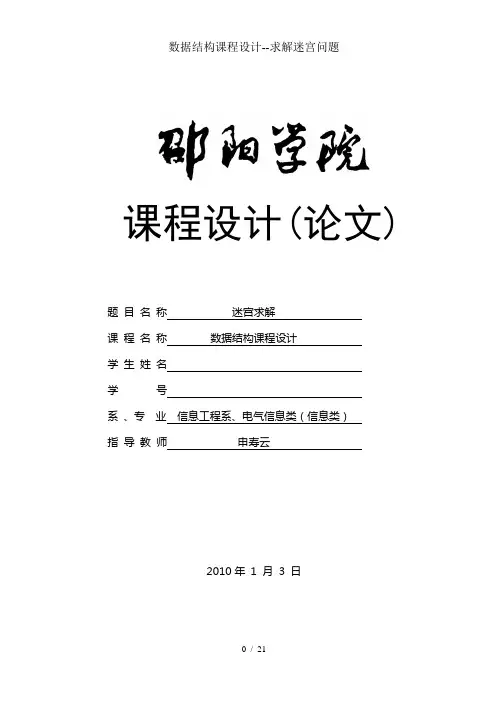

课程设计(论文)题目名称迷宫求解课程名称数据结构课程设计学生姓名学号系、专业信息工程系、电气信息类(信息类)指导教师申寿云2010年1 月3 日摘要设计一个简单迷宫程序,从入口出发找到一条通路到达出口。
编制程序给出一条通过迷宫的路径或报告一个“无法通过”的信息。
首先实现一个以链表作存储结构的栈类型,然后编写一个求解迷宫的非递归程序。
用“穷举求解”方法,即从入口出发,顺着某一个方向进行探索,若能走通,则继续往前进;否则沿着原路退回,换一个方向继续探索,直至出口位置,求得一条通路。
假如所有可能的通路都探索到而未能到达出口,则所设定的迷宫没有通路。
可以用二维数组存储迷宫数据,通常设定入口点的下标为(1,1),出口点的下标为(n,n)。
为处理方便起见,可在迷宫的四周加一障碍。
对于迷宫任一位置,均可约定有东、南、西、北四个方向可通。
关键词:迷宫;栈;链表;二维数组目录1 问题描述 (1)2 需求分析 (1)3 概要设计 (1)3.1抽象数据类型定义 (1)3.2模块划分 (2)4 详细设计 (2)4.1数据类型的定义 (2)4.2主要模块的算法描述 (3)5 测试分析 (6)6 课程设计总结 (7)参考文献 (7)附录(源程序清单) (9)1 问题描述迷宫是一个M行N列的0-1矩阵,其中0表示无障碍,1表示有障碍。
设入口为(1,1)出口为(M,N)每次移动只能从一个无障碍的单元移到其周围8个方向上任一无障碍的单元,编制程序给出一条通过迷宫的路径或报告一个“无法通过”的信息。
2 需求分析(1)首先实现一个以链表作存储结构的栈类型,然后编写一个求解迷宫的非递归程序。
求得的通路以三元组(i,j,d)的形式输出,其中:(i,j)指示迷宫中的一个坐标,d表示走到下一坐标的方向。
否则报告一个无法通过的信息。
(2)建立InitStack函数,用于构造一个空栈。
(3)建立DestroyStack函数,用于销毁栈。
(4)建立Pop函数,用于删除栈顶元素,返回栈顶元素的值。
数据结构程序设计(迷宫问题)数据结构程序设计(迷宫问题)一、引言迷宫问题是计算机科学中常见的问题之一,它涉及到了数据结构的设计和算法的实现。
本文将介绍迷宫问题的定义、常见的解决算法和程序设计思路。
二、问题定义迷宫问题可以描述为:给定一个迷宫,迷宫由若干个连通的格子组成,其中有些格子是墙壁,有些格子是路径。
任务是找到一条从迷宫的起点(通常是左上角)到终点(通常是右下角)的路径。
三、基本数据结构1.迷宫表示:迷宫可以使用二维数组来表示,数组中的每个元素代表一个格子,可以用0表示路径,用1表示墙壁。
2.坐标表示:可以使用二维坐标表示迷宫中的每一个格子,使用(x, y)的形式表示。
四、算法设计1.深度优先搜索算法:深度优先搜索算法可以用来解决迷宫问题。
算法从起点开始,尝试向四个方向中的一个方向前进,如果可以移动则继续向前,直到到达终点或无法继续移动。
如果无法继续移动,则回溯到上一个节点,选择另一个方向继续搜索,直到找到一条路径或者所有路径都已经探索完毕。
2.广度优先搜索算法:广度优先搜索算法也可以用来解决迷宫问题。
算法从起点开始,先将起点加入队列,然后不断从队列中取出节点,并尝试向四个方向中的一个方向移动,将新的节点加入队列。
直到找到终点或者队列为空,如果队列为空则表示无法找到路径。
五、程序设计思路1.深度优先搜索算法实现思路:a) 使用递归函数来实现深度优先搜索算法,参数为当前节点的坐标和迷宫数据结构。
b) 判断当前节点是否为终点,如果是则返回成功。
c) 判断当前节点是否为墙壁或已访问过的节点,如果是则返回失败。
d) 将当前节点标记为已访问。
e) 递归调用四个方向,如果存在一条路径则返回成功。
f) 如果四个方向都无法找到路径,则将当前节点重新标记为未访问,并返回失败。
2.广度优先搜索算法实现思路:a) 使用队列保存待访问的节点。
b) 将起点加入队列,并标记为已访问。
c) 不断从队列中取出节点,尝试向四个方向移动,如果新的节点未被访问过且不是墙壁,则将新的节点加入队列,并标记为已访问。

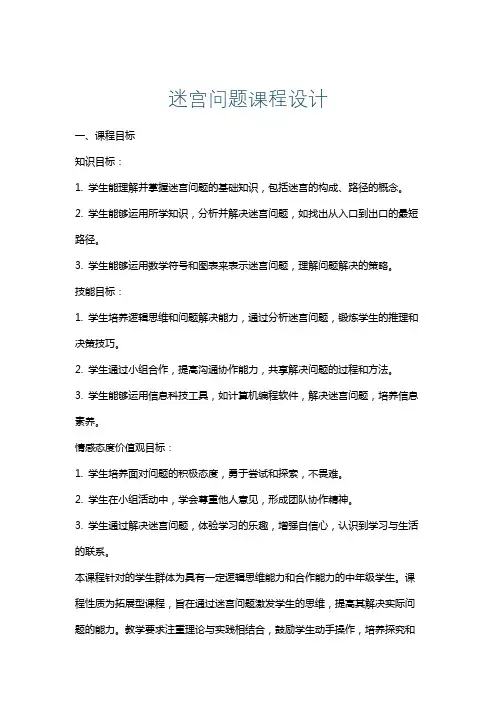

迷宫问题课程设计一、课程目标知识目标:1. 学生能理解并掌握迷宫问题的基础知识,包括迷宫的构成、路径的概念。
2. 学生能够运用所学知识,分析并解决迷宫问题,如找出从入口到出口的最短路径。
3. 学生能够运用数学符号和图表来表示迷宫问题,理解问题解决的策略。
技能目标:1. 学生培养逻辑思维和问题解决能力,通过分析迷宫问题,锻炼学生的推理和决策技巧。
2. 学生通过小组合作,提高沟通协作能力,共享解决问题的过程和方法。
3. 学生能够运用信息科技工具,如计算机编程软件,解决迷宫问题,培养信息素养。
情感态度价值观目标:1. 学生培养面对问题的积极态度,勇于尝试和探索,不畏难。
2. 学生在小组活动中,学会尊重他人意见,形成团队协作精神。
3. 学生通过解决迷宫问题,体验学习的乐趣,增强自信心,认识到学习与生活的联系。
本课程针对的学生群体为具有一定逻辑思维能力和合作能力的中年级学生。
课程性质为拓展型课程,旨在通过迷宫问题激发学生的思维,提高其解决实际问题的能力。
教学要求注重理论与实践相结合,鼓励学生动手操作,培养探究和创新意识。
通过本课程的学习,学生将能将理论知识与实践相结合,形成解决复杂问题的综合能力。
二、教学内容本章节教学内容以《数学课程标准》中关于问题解决能力的培养为指导,结合教材中“逻辑与推理”单元,设计以下内容:1. 迷宫基础知识:迷宫的构成、路径的定义及分类。
- 教材章节:第三单元“逻辑与推理”,第1节“问题解决的基本方法”。
2. 迷宫问题解决策略:深度优先搜索、广度优先搜索、启发式搜索。
- 教材章节:第三单元“逻辑与推理”,第2节“搜索策略”。
3. 迷宫问题的数学模型:运用图论、线性方程等数学工具表示迷宫问题。
- 教材章节:第三单元“逻辑与推理”,第3节“数学建模”。
4. 计算机编程解决迷宫问题:运用Scratch等编程软件,实现迷宫路径的寻找。
- 教材章节:第四单元“信息技术与数学”,第1节“计算机编程简介”。
数据结构课程设计之迷宫迷宫是一种具有迷惑性和挑战性的游戏。
在数据结构课程设计中,迷宫也常常被用作一个有趣而且实用的案例。
在这篇文章中,我将探讨迷宫的设计和实现,以及如何利用数据结构来解决迷宫问题。
首先,让我们来思考一下迷宫的基本要素。
一个典型的迷宫由迷宫的墙壁、通道和出口组成。
墙壁是迷宫的边界,通道是迷宫的路径,而出口则是通往自由的大门。
在数据结构中,我们可以使用二维数组来表示迷宫的结构。
迷宫的墙壁可以用1表示,通道可以用0表示,而出口可以用特殊的标记来表示。
接下来,我们需要考虑如何生成一个随机的迷宫。
一种常见的方法是使用深度优先搜索算法。
该算法从一个起始点开始,不断地随机选择一个相邻的未访问过的格子,然后将当前格子和选择的格子之间的墙壁打通。
这个过程一直进行,直到所有的格子都被访问过为止。
这样,我们就可以生成一个随机的迷宫结构。
在迷宫的设计中,一个关键的问题是如何找到从起点到终点的路径。
这可以通过使用图的搜索算法来解决。
其中,广度优先搜索算法是一种常用的方法。
该算法从起点开始,逐层地向外搜索,直到找到终点为止。
在搜索过程中,我们需要使用一个队列来保存待访问的格子,以及一个数组来记录每个格子的访问状态。
当找到终点时,我们可以通过回溯的方式,从终点一直追溯到起点,得到一条路径。
除了寻找路径,我们还可以通过其他方式来解决迷宫问题。
例如,我们可以计算迷宫中每个格子到终点的最短距离。
这可以通过使用动态规划的方法来实现。
我们可以先将所有格子的距离初始化为一个很大的值,然后从终点开始,逐步更新每个格子的距离,直到到达起点为止。
这样,我们就可以得到每个格子到终点的最短距离。
此外,我们还可以利用数据结构来解决其他与迷宫相关的问题。
例如,我们可以使用并查集来判断迷宫中的两个格子是否连通。
我们可以使用堆来找到迷宫中的最短路径。
我们还可以使用哈希表来记录迷宫中每个格子的属性,如是否有陷阱或宝藏等。
在数据结构课程设计中,迷宫是一个非常有趣和实用的案例。
数据结构课程设计-迷宫问题正文:一、引言本文档旨在设计一个解决迷宫问题的数据结构课程项目。
迷宫问题是一个典型的寻路问题,要求从起点出发,在迷宫中找到一条路径到达终点。
迷宫由多个房间组成,这些房间之间通过门相连。
二、问题描述迷宫问题包含以下要素:1.迷宫的拓扑结构:迷宫由多个房间和门组成,每个房间有四面墙壁,每面墙壁可能有门或者是封闭的。
迷宫的起点和终点是预先确定的。
2.寻路算法:设计一个算法,在迷宫中找到一条从起点到终点的路径。
路径的选择标准可以是最短路径、最快路径或者其他约束条件。
3.可视化展示:实现一个可视化界面,在迷宫中展示起点、终点、路径,用于直观地演示解决方案。
三、设计思路1.数据结构设计:选择合适的数据结构来表示迷宫和路径,例如使用二维数组或者图来表示迷宫的拓扑结构,使用栈或队列来辅助寻路算法的实现。
2.寻路算法设计:可以使用深度优先搜索、广度优先搜索、Dijkstra算法、A算法等经典算法来实现寻路功能。
根据实际需求选择最合适的算法。
3.可视化展示设计:使用图形界面库(如Tkinter、Qt等)创建迷宫展示窗口,并实时更新迷宫的状态、路径的变化。
可以通过颜色、动画等方式增加交互性。
四、实现步骤1.创建迷宫:根据预设的迷宫大小,使用数据结构来创建对应的迷宫数据。
2.设定起点和终点:在迷宫中选择起点和终点的位置,将其标记出来。
3.寻路算法实现:根据选择的寻路算法,在迷宫中找到一条路径。
4.可视化展示:使用图形界面库创建窗口,并将迷宫、起点、终点、路径等信息展示出来。
5.更新迷宫状态:根据算法实现的过程,实时更新迷宫中的状态,并将路径显示在迷宫上。
附件:1.代码实现:包含迷宫创建、寻路算法实现和可视化展示的源代码文件。
2.演示视频:展示项目实际运行效果的视频文件。
法律名词及注释:1.数据结构:指在计算机科学中定义和组织数据的方式和方式的基础设施。
2.寻路算法:用于解决寻找路径的问题的算法。
迷宫游戏数据结构课程设计
1、简介
本文档旨在设计一个迷宫游戏的数据结构课程项目,通过使用合适的数据结构和算法,实现一个能够自动和解决迷宫的程序。
本项目将使用C++语言来实现。
2、功能需求
本项目的主要功能如下:
- 自动一个迷宫地图
- 实现玩家在迷宫地图中的移动
- 实现迷宫的解决算法
3、技术方案
本项目将采用以下技术方案来实现功能:
3.1 迷宫算法
为了一个随机的迷宫地图,我们将采用深度优先搜索(DFS)算法或者随机Prim算法来迷宫。
这些算法可以保证的迷宫是连通的且没有死胡同。
3.2 玩家移动
玩家将使用键盘输入来控制移动,通过获取键盘输入来实现玩
家在迷宫中的移动。
游戏将使用图形界面来呈现迷宫和玩家的位置。
3.3 迷宫解决算法
迷宫解决算法将使用广度优先搜索(BFS)算法或者深度优先搜
索(DFS)算法来搜索迷宫的路径。
该算法将从起点出发,逐步搜索
迷宫的每个可达点,直到找到终点或者遍历完整个迷宫。
4、开发计划
本项目的开发计划如下:
1、确定项目需求和技术方案 - 2天
2、实现迷宫算法 - 3天
3、实现玩家移动功能 - 2天
4、实现迷宫解决算法 - 3天
5、创建图形界面 - 2天
6、进行测试和调试 - 3天
7、完善文档和准备演示 - 2天
5、附件
本文档没有附件。
6、法律名词及注释
本文档没有涉及任何法律名词及注释。
课程设计报告课程名称数据结构课程设计课题名称迷宫问题专业班级学号姓名指导教师2012年6月9日课程设计任务书课程名称数据结构课程设计课题迷宫问题专业班级学生姓名学号指导老师审批任务书下达日期:2012年6月9日任务完成日期: 2012年6月16日一、设计内容与设计要求1.设计内容:1)问题描述以一个M*N的长方阵表示迷宫,0和1分别表示迷宫中的通路和墙壁。
设计一个程序,对任意设定的迷宫,求出一条从入口到出口的通路,或得出米有通路的结论。
2)基本要求a.实现一个以链表作存储结构的栈类型,然后编写一个求解迷宫的非递归程序。
求得的通路以三元组(i,j,d)的形式输出,其中:(i,j)指示迷宫中的一个坐标,d表示走到下一个坐标的方向。
b。
编写递归形式的算法,求得迷宫中所有可能的通路。
3)测试数据迷宫的测试数据如下:左上角(1,1)为入口,右下角(8,9)为出口。
4)实现提示计算机解迷宫通常用的是“穷举求解”方法,即从入口出发,顺着某一个方向进行探索,若能走通,则继续往前进;否则,沿着原路退回,换一个方向继续探索,直至出口位置,求得一条通路。
假如所有可能的通路都探索到而未能到达出口,则设定的迷宫没有通路。
可以二维数组存储迷宫数据,通常设定入口点的下标为(1,1),出口点的下标为(m,n)。
为处理方便起见,可在迷宫的四周加一圈障碍。
对于迷宫中任一位置,均可约定有东、南、西、北四个方向可通.2.设计要求:●课程设计报告规范1)需求分析a.程序的功能.b.输入输出的要求。
2)概要设计a.程序由哪些模块组成以及模块之间的层次结构、各模块的调用关系;每个模块的功能。
b.课题涉及的数据结构和数据库结构;即要存储什么数据,这些数据是什么样的结构,它们之间有什么关系等。
3)详细设计a。
采用C语言定义相关的数据类型.b。
写出各模块的类C码算法.c.画出各函数的调用关系图、主要函数的流程图.4)调试分析以及设计体会a.测试数据:准备典型的测试数据和测试方案,包括正确的输入及输出结果和含有错误的输入及输出结果。
数据结构实验-迷宫问题数据结构实验-迷宫问题1. 实验介绍1.1 实验背景迷宫问题是一个经典的搜索与回溯问题,在计算机科学中被广泛研究。
迷宫问题的目标是找到从起点到终点的最短路径或者判断是否存在路径。
1.2 实验目的通过实现迷宫问题的算法,掌握数据结构中的图和深度优先搜索算法的应用,加深对数据结构和算法的理解。
2. 实验内容2.1 迷宫问题的简介迷宫是由相互通道和障碍物组成的一种结构。
在迷宫中,我们需要找到一条从起点到终点的路径,路径只能通过通道通过,不能穿越障碍物。
2.2 迷宫问题的解决方法常见的解决迷宫问题的方法有深度优先搜索(DFS)、广度优先搜索(BFS)、A*算法等。
本实验将使用深度优先搜索算法来解决迷宫问题。
2.3 深度优先搜索算法的原理深度优先搜索是一种用于遍历或搜索图和树的算法。
它从初始节点开始遍历,然后沿着每个邻接节点继续遍历,直到找到目标节点或者无法继续遍历为止。
3. 实验步骤3.1 存储迷宫数据设计迷宫数据的存储结构,可以使用二维数组或者链表等数据结构来表示迷宫。
将迷宫数据保存在文件中,并提供读取文件的功能。
3.2 实现深度优先搜索算法使用递归或者栈来实现深度优先搜索算法。
在搜索过程中,需要判断当前位置是否为障碍物,是否越界,以及是否已经访问过。
3.3 寻找迷宫路径从起点开始进行深度优先搜索,逐步推进,直到找到终点或者无法找到路径为止。
记录搜索过程中的路径,并将结果保存。
3.4 输出结果将找到的路径输出到文件或者控制台,并可视化显示迷宫和路径。
4. 实验结果与分析在实验中,我们成功实现了迷宫问题的深度优先搜索算法。
经过测试,该算法可以快速找到迷宫的路径,并输出正确的结果。
5. 实验总结通过本次实验,我们加深了对数据结构中图和深度优先搜索算法的理解。
同时,我们也学习到了如何解决迷宫问题,并实现了相应的算法。
附件:无法律名词及注释:1. 著作权:指作者依法对其作品享有的财产权利和人身权利。

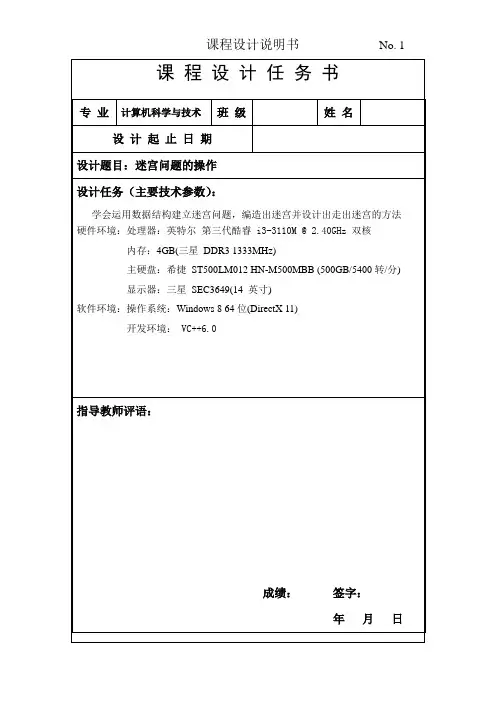

课程设计任务书专业计算机科学与技术班级姓名设计起止日期设计题目:迷宫问题的操作设计任务(主要技术参数):学会运用数据结构建立迷宫问题,编造出迷宫并设计出走出迷宫的方法硬件环境:处理器:英特尔第三代酷睿 i3-3110M @ 2.40GHz 双核内存:4GB(三星DDR3 1333MHz)主硬盘:希捷ST500LM012 HN-M500MBB (500GB/5400转/分)显示器:三星SEC3649(14 英寸)软件环境:操作系统:Windows 8 64位(DirectX 11)开发环境: VC++6.0指导教师评语:成绩:签字:年月日1、课程设计目的为了配合《数据结构》课程的开设,通过设计一完整的程序,掌握数据结构的应用、算法的编写、类C语言的算法转换成C程序并用TC上机调试的基本方法特进行题目为两个链表合并的课程设计。
通过此次课程设计充分锻炼有关数据结构中链表的创建、合并等方法以及怎样通过转化成C语言在微机上运行实现等其他方面的能力。
2.课程设计的内容与要求2.1问题描述:迷宫问题是取自心理学的一个古典实验。
在该实验中,把一只老鼠从一个无顶大盒子的门放入,在盒子中设置了许多墙,对行进方向形成了多处阻挡。
盒子仅有一个出口,在出口处放置一块奶酪,吸引老鼠在迷宫中寻找道路以到达出口。
对同一只老鼠重复进行上述实验,一直到老鼠从入口走到出口,而不走错一步。
老鼠经过多次试验最终学会走通迷宫的路线。
设计一个计算机程序对任意设定的矩形迷宫如下图A所示,求出一条从入口到出口的通路,或得出没有通路的结论。
图A2.2设计要求:要求设计程序输出如下:(1) 建立一个大小为m×n的任意迷宫(迷宫数据可由用户输入或由程序自动生成),并在屏幕上显示出来;(2)找出一条通路的二元组(i,j)数据序列,(i,j)表示通路上某一点的坐标。
(3)用一种标志(如数字8)在迷宫中标出该条通路;(4)在屏幕上输出迷宫和通路;(5)上述功能可用菜单选择。
1、课程设计目的
为了配合《数据结构》课程的开设,通过设计一完整的程序,掌握数据结构的应用、算法的编写、类C语言的算法转换成C程序并用TC上机调试的基本方法特进行题目为两个链表合并的课程设计。
通过此次课程设计充分锻炼有关数据结构中链表的创建、合并等方法以及怎样通过转化成C语言在微机上运行实现等其他方面的能力。
2.课程设计的内容与要求
2.1问题描述:
迷宫问题是取自心理学的一个古典实验。
在该实验中,把一只老鼠从一个无顶大盒子的门放入,在盒子中设置了许多墙,对行进方向形成了多处阻挡。
盒子仅有一个出口,在出口处放置一块奶酪,吸引老鼠在迷宫中寻找道路以到达出口。
对同一只老鼠重复进行上述实验,一直到老鼠从入口走到出口,而不走错一步。
老鼠经过多次试验最终学会走通迷宫的路线。
设计一个计算机程序对任意设定的矩形迷宫如下图A所示,求出一条从入口到出口的通路,或得出没有通路的结论。
图A
2.2设计要求:
要求设计程序输出如下:
(1) 建立一个大小为m×n的任意迷宫(迷宫数据可由用户输入或由程序自动生成),并在屏幕上显示出来;
(2)找出一条通路的二元组(i,j)数据序列,(i,j)表示通路上某一点的坐标。
3.2 概要设计
1.①构建一个二维数组maze[M+2][N+2]用于存储迷宫矩阵
②自动或手动生成迷宫,即为二维数组maze[M+2][N+2]赋值
③构建一个队列用于存储迷宫路径
④建立迷宫节点struct point,用于存储迷宫中每个节点的访问情况
⑤实现搜索算法
⑥屏幕上显示操作菜单
2.本程序包含10个函数:
(1)主函数main()
(2)手动生成迷宫函数shoudong_maze()
case 3:cycle=(-1); break;
}
注:具体源代码见附录
3.4 调试分析
在调试过程中,首先使用的是栈进行存储,但是产生的路径是多条或不是最短路径,所以通过算法比较,改用此算法
3.5 测试结果
1.手动输入迷宫
2自动生成迷宫:。
