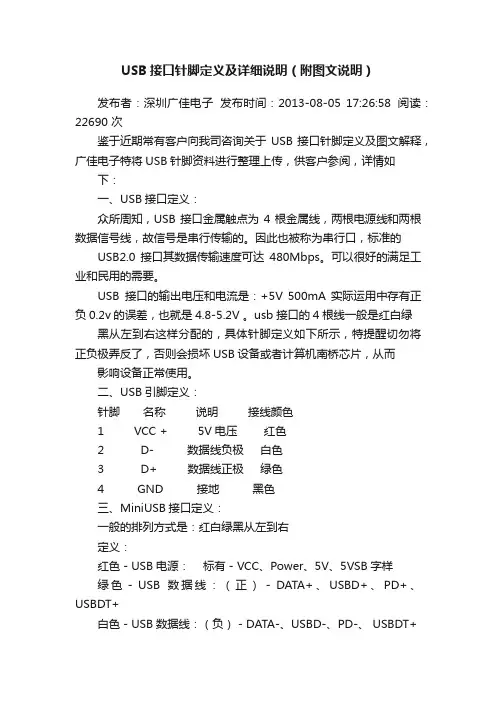

USB接口针脚定义及详细说明（附图文说明）发布者：深圳广佳电子发布时间：2013-08-05 17:26:58 阅读：22690 次鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，广佳电子特将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB 接口分Mini-A、B和AB接口。

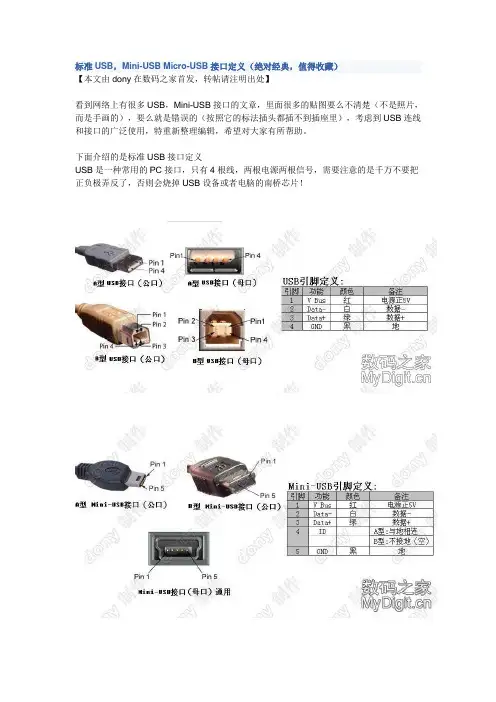

标准USB，Mini-USB Micro-USB接口定义（绝对经典，值得收藏）【本文由dony在数码之家首发，转帖请注明出处】看到网络上有很多USB，Mini-USB接口的文章，里面很多的贴图要么不清楚（不是照片，而是手画的），要么就是错误的（按照它的标法插头都插不到插座里），考虑到USB连线和接口的广泛使用，特重新整理编辑，希望对大家有所帮助。

下面介绍的是标准USB接口定义USB是一种常用的PC接口，只有4根线，两根电源两根信号，需要注意的是千万不要把正负极弄反了，否则会烧掉USB设备或者电脑的南桥芯片！其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode)如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

这些说明为技术人员总结的，仅供参考。

我们手机上一般用的都是B型Mini-USB口下面贴一张常见的USB接口图片从左往右依次为：miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)USB是英文Universal Serial BUS的缩写，中文含义是“通用串行总线”。

它不是一种新的总线标准，而是应用在PC领域的接口技术。

从1994年11月11日发表了USB V0.7版本以后，USB版本经历了多年的发展，到现在已经发展为2.0版本，成为目前电脑中的标准扩展接口。

目前主要是采用USB1.1和USB2.0，目前厂商正积极地开发3.0版本。

各个版本的USB最大的不同是传输速率的差异。

USB1.1是12Mbps，USB2.0是480Mbps, USB3.0是5 Gbps。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口针脚定义及详细说明（附图文说明）鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释，将USB针脚资料进行整理上传，供客户参阅，详情如下：一、USB接口定义：众所周知，USB接口金属触点为4根金属线，两根电源线和两根数据信号线，故信号是串行传输的。

因此也被称为串行口，标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差，也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的，具体针脚定义如下所示，特提醒切勿将正负极弄反了，否则会损坏USB设备或者计算机南桥芯片，从而影响设备正常使用。

二、USB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义：一般的排列方式是：红白绿黑从左到右定义：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、USBDT+ 黑色－地线： GND、Ground四、MiniUSB引脚定义：针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义（图纸）：其中ID脚通常为空，只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave，那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入，如果是高电平，则是B接头插入，此时系统就做主模式(master mode) ；如果ID为低，则是A接口插入，然后系统就会使用HNP对话协议来决定哪个做Master，哪个做Slave。

USB接口针脚界说及详细说明（附图文说明）之邯郸勺丸创作鉴于近期常有客户向我司咨询关于USB接口针脚界说及图文解释, 将USB针脚资料进行整理上传, 供客户参阅, 详情如下：一、USB接口界说：众所周知, USB接口金属触点为4根金属线, 两根电源线和两根数据信号线, 故信号是串行传输的.因此也被称为串行口, 标准的USB2.0接口其数据传输速度可达480Mbps.可以很好的满足工业和民用的需要.USB接口的输出电压和电流是：+5V 500mA 实际运用中存有正负0.2v的误差, 也就是4.8-5.2V .usb接口的4根线一般是红白绿黑从左到右这样分配的, 具体针脚界说如下所示, 特提醒切勿将正负极弄反了, 否则会损坏USB设备或者计算机南桥芯片, 从而影响设备正常使用.二、USB引脚界说：针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口界说：一般的排列方式是：红白绿黑从左到右界说：红色－USB电源：标有－VCC、Power、5V、5VSB字样绿色－USB数据线：（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线：（负）－DATA-、USBD-、PD-、 USBDT+黑色－地线：GND、Ground四、MiniUSB引脚界说：针脚名称说明接线颜色 1 VCC+ 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:notconnected 5 GND 接地黑色插针管脚界说（图纸）：其中ID脚通常为空, 只有在OTG功能中才使用.由于Mini-USB接口分Mini-A、B和AB接口.如果你的系统仅仅是用做Slave, 那么就使用B接口.系统控制器会判断ID脚的电平判断是什么样的设备拔出, 如果是高电平, 则是B接头拔出, 此时系统就做主模式(master mode) ；如果ID为低, 则是A接口拔出, 然后系统就会使用HNP对话协议来决定哪个做Master, 哪个做Slave.我们手机/移动电源等设备上一般用的都是B型MiniUSB口/Micro USB接口, 目前市面上最为通用的也是USB B型接口、MiniUSB B 型口以及Micro USB B型接口.。

U S B接口封装及定义USB简介USB全称UniversalSerialBus（通用串行总线），目前接口分为四种类型A型、B型、Mini型和Micro型接口，每种借口都分为插头（plug）和插座(receptacle)两部分，Micro还有比较特殊的AB兼容型。

第一代：的最大传输速率为12Mbps。

1996年推出。

第二代：的最大传输速率高达480Mbps。

与的接口是相互兼容的。

第三代：最大传输速率5Gbps,向下兼容。

USB接口说明USB是一种常用的PC接口，只有4根线（两根电源，两根信号）。

USB接口类型包括A型和B型。

USB-A型插座是用在主机上的USB-B型插座是用在外设上的下面介绍标准USB接口的引脚定义，关于插座插头的机械尺寸请参考USB标准上的典型机械尺寸，更可靠的是以连接器生产厂的尺寸为准。

USB典型的机械尺寸可以参考下面网站。

这个网站给出了大部分USB插座的封装尺寸，不过设计PCB的时候最好还是先到市场上先购买合适的USB插座，再用千分尺测量这个插座引脚的间距大小，再画封装。

避免封装画得不合适，因为在中国，插座可能不一定是按标准的，即使是按标准的来，也要考虑到购买的难易程度以及价格。

USB实物图USBA型插座和插头引脚定义USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBA型插座DIP直插USBA型插座SMT贴片USBB型插座和插头USBA-B型引脚功能引脚序号功能名典型电线颜色1 VBUS 红2 D- 白3 D+ 绿4 GND 黑Shell ShieldUSBB型插座DIP直插USBMini-B 型插座和插头 USBMini-B 插座和插头？USB mini-B 型插座引脚分布 USB mini-B 型插头引脚分布Mini-USB型引脚定义引脚 功能名 典型电线颜色1 VBUS 红 电源+5V2 D- 白 数据-3 D+ 绿数据+ 4 IDA 型：与地相连B 型：不接地（空）5GND黑 地其中，MiniUSB 接口的ID 脚只有在（就是在没有电脑的情况下，两个USB 设备间的数据传送。

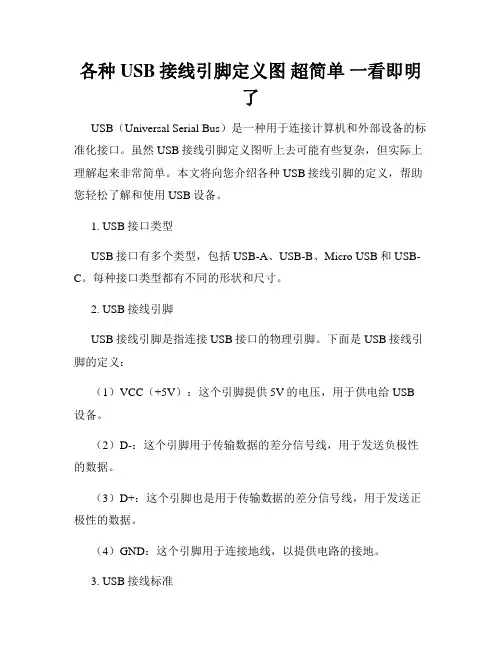

各种USB接线引脚定义图超简单一看即明了USB（Universal Serial Bus）是一种用于连接计算机和外部设备的标准化接口。

虽然USB接线引脚定义图听上去可能有些复杂，但实际上理解起来非常简单。

本文将向您介绍各种USB接线引脚的定义，帮助您轻松了解和使用USB设备。

1. USB接口类型USB接口有多个类型，包括USB-A、USB-B、Micro USB和USB-C。

每种接口类型都有不同的形状和尺寸。

2. USB接线引脚USB接线引脚是指连接USB接口的物理引脚。

下面是USB接线引脚的定义：（1）VCC（+5V）：这个引脚提供5V的电压，用于供电给USB 设备。

（2）D-：这个引脚用于传输数据的差分信号线，用于发送负极性的数据。

（3）D+：这个引脚也是用于传输数据的差分信号线，用于发送正极性的数据。

（4）GND：这个引脚用于连接地线，以提供电路的接地。

3. USB接线标准USB接线标准包括USB 1.1、USB 2.0、USB 3.0和USB 3.1等。

每个标准都有不同的传输速率和性能。

4. USB接线图下面是USB接线引脚定义的图示，以便更清楚地了解各个引脚的位置和功能。

[插入USB接线图]5. USB连接方式USB连接方式有两种：A-B连接和A-A连接。

（1）A-B连接：这种连接方式是最常见的，用于将计算机（A端）连接到外部设备（B端），如打印机、键盘和鼠标等。

（2）A-A连接：这种连接方式较少见，通常用于将两台计算机直接连接在一起进行数据传输。

6. USB扩展线有时候，我们需要使用USB扩展线来延长USB设备的距离。

USB扩展线包括A-B扩展线和A-A扩展线，具体的连接方式和引脚定义与前面所述的连接方式相同。

总结：通过了解各种USB接线引脚定义图，我们可以更好地理解和使用USB接口。

无论是连接计算机和外部设备，还是延长USB设备的距离，我们都可以根据接线图进行正确的连接。

希望本文能够帮助您更好地理解USB接线引脚定义，提升您在使用USB设备时的便利性。
