MD280-65X10矿用卧式多级离心泵

MD型矿用多级离心泵概述：MD型泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃。

MD型矿用多级离心泵参数范围：流量Q 10~500m3/s扬程H 33~850mMD型矿用多级离心泵型号说明：MD型泵在型号表示方法上有三种，现分述如下：1）DM280-43/84×5“DM”－表示多级矿用离心泵。

“280”－表示泵的流量（m3/h）。

“43”－表示泵的单级扬程（m）。

管道离心泵型号意义“84”－表示年号。

“5”－表示级数。

2）MD80-30×5“MD”－表示多级矿用离心泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有D80－30。

3）150MD30×5“150”－表示泵的吸入口直径（mm）。

“MD”－表示多级矿用离心泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

MD型矿用多级离心泵结构型式：MD型泵为卧式安装。

除DM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有DM型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DM85-67，DM155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

MD型矿用多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

MD型矿用多级离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

MD型矿用多级离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆例：80P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-的电机（KW）例：50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-└───────────--泵的口径即代表泵排出公称直径（mm）例：8050-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）例：100100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W： P：不锈钢│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵例：80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└──────────-─-泵的口径即代表泵排出公称直径（mm）例：100PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）例：100100-15-7.5100 YWP B 100 - 15 - 7.5│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）例：10015-30PB100 ZW 15 - 30 P B └────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵例：5015-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径例：80-200(I)A││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式SPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)例：50×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：10072-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：5018-15×550 GDL 18 - 15 × 5││││└─泵的级数例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm) ││└───────进口直径(mm) │└─────────-磁力传动离心泵└───────────自吸式│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)例：21/2-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整例:4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵例:8012×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵产品简介IS、IR型泵系单级离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠型号说明IS（IR）65—50—160│││││││叶轮名义直径（mm）。

一、概述DM/ MD矿用多级离心泵：供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，适用于钢铁厂、矿山排水、污水输送等场合。

DM型耐磨多级泵是卧式、单吸、多级分段式离心泵。

泵的进口水平，出口垂直，用拉紧螺栓将泵的吸入段、中段、出水段联结成一体。

长沙水泵南方泵业DM型耐磨多级离心泵厂家直接供货，DM型耐磨多级离心泵价格优势明显，欢迎DM 型耐磨多级离心泵用户来电订购，用户在订货DM型耐磨多级离心泵时如有特殊材料要求可与公司协商。

二、型号意义MD85-67×3MD ——耐磨多级离心泵85 ——泵设计点流量为85m³/h67 ——泵单级设计点扬程为67m3 ——泵的级数为3三、结构特点泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。

转子轴向力由平衡盘平衡。

泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”型胶圈及挡水圈密封。

泵的转动部份与固定部份之间由密封环、导叶套和填料密封。

填料腔中通入有一定压力的水，起水封和冷却作用。

泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。

泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。

转子轴向力由平衡盘平衡。

泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”形胶圈及挡水圈密封。

泵的转动部份与固定部份之间由密封环、导叶套和填料密封。

填料腔中通入有一定压力的水，起水封和冷却作用。

泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。

四、泵的装配与拆卸（一）泵拆卸时应注意的事项1、按停车顺序停车2、泵壳内液体（包括冷却水）应放掉；轴承部件是稀油润滑时，应放掉润滑油；3、拆去妨碍拆卸的附属管路，如平衡管、水封管等等管路和引线；4、拆卸应严格保护零件的制造精度不受损伤，拆卸穿杆的同时应将各中段用垫块垫起，以免各中段止口松动下沉将轴压弯。

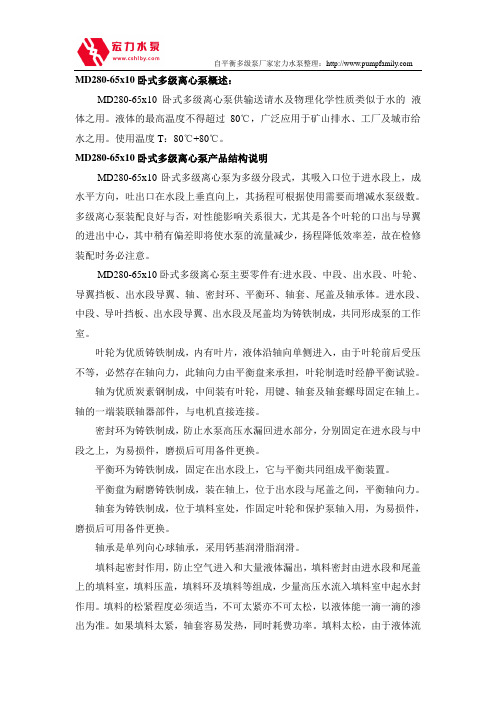

MD280-65x10卧式多级离心泵概述：MD280-65x10卧式多级离心泵供输送请水及物理化学性质类似于水的液体之用。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD280-65x10卧式多级离心泵产品结构说明MD280-65x10卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD280-65x10卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

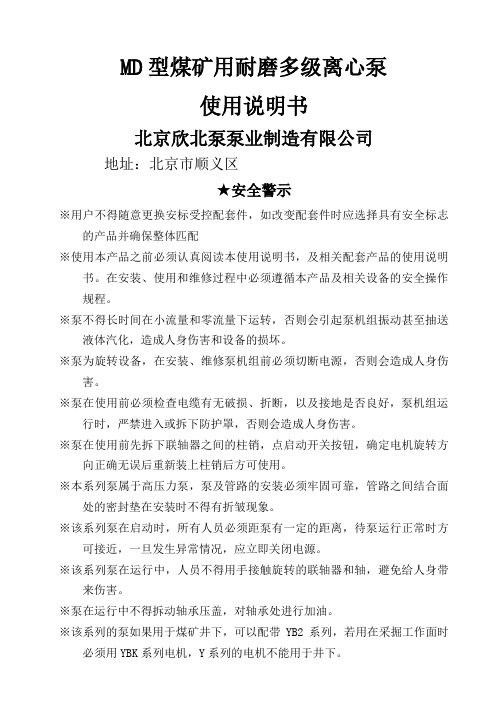

MD型煤矿用耐磨多级离心泵使用说明书北京欣北泵泵业制造有限公司地址：北京市顺义区★安全警示※用户不得随意更换安标受控配套件，如改变配套件时应选择具有安全标志的产品并确保整体匹配※使用本产品之前必须认真阅读本使用说明书，及相关配套产品的使用说明书。

在安装、使用和维修过程中必须遵循本产品及相关设备的安全操作规程。

※泵不得长时间在小流量和零流量下运转，否则会引起泵机组振动甚至抽送液体汽化，造成人身伤害和设备的损坏。

※泵为旋转设备，在安装、维修泵机组前必须切断电源，否则会造成人身伤害。

※泵在使用前必须检查电缆有无破损、折断，以及接地是否良好，泵机组运行时，严禁进入或拆下防护罩，否则会造成人身伤害。

※泵在使用前先拆下联轴器之间的柱销，点启动开关按钮，确定电机旋转方向正确无误后重新装上柱销后方可使用。

※本系列泵属于高压力泵，泵及管路的安装必须牢固可靠，管路之间结合面处的密封垫在安装时不得有折皱现象。

※该系列泵在启动时，所有人员必须距泵有一定的距离，待泵运行正常时方可接近，一旦发生异常情况，应立即关闭电源。

※该系列泵在运行中，人员不得用手接触旋转的联轴器和轴，避免给人身带来伤害。

※泵在运行中不得拆动轴承压盖，对轴承处进行加油。

※该系列的泵如果用于煤矿井下，可以配带YB2系列，若用在采掘工作面时必须用YBK系列电机，Y系列的电机不能用于井下。

※必须安装联轴器防护罩，以免发生人身伤害。

※为防止泵运转后，因泵轴与电机轴相抵出现断轴甚至烧电机等事故。

目录1、概述12、结构特征与工作原理13、泵的技术特性及曲线44、泵的外形图及安装尺寸125、泵的安装、调试206、泵的使用、操作207、故障分析排除218、安全警示与保护229、泵的保养、维护2210、泵的运输、贮存2311、易损件明细表2412、安标受控主要零（部）件明细表2413、随机专用工具及文件明细表25一、概述1.1、说明书编写依据GB/T9969-2008标准1.2本系列泵生产执行标准：MT/T114－2005。
