高压线路单相接地故障分析

10kv 系统发生单相接地及PT 断线的判断与处理第一节10kv 系统发生单相接地的判断与处理一、发生单相接地故障的特点中性点不接地或经过消弧线圈和高阻抗接地的三相系统，当某一相发生接地故障时，由于不能构成短路回路，接地故障电流往往比负荷电流小得多，这种系统被称为小电流接地系统。

在小电流接地系统中，单相接地是一种常见的临时故障，多发生在潮湿、多雨天气。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统仍可运行1 —2h。

这也是小电流接地系统的最大的优点。

但若发生单相接地故障时电网长期运行，因非故障的两相对地电压可升高根号3 倍，可能引起绝缘薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常供电；也可能使电压互感器铁芯严重饱和，导致电压互感器严重过负荷而烧毁。

同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

二、发生单相接地故障现象分析与判断下面是一台三相五芯柱电压互感器接图。

如图所示接成Y0/Y0/ △。

接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。

辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。

当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。

当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号IfBn⑴ 完全接地。

如果发生A相完全接地，则故障相的电压降到0，非故障相的电压升高到线电压。

此时，电压互感器开口处出现110V电压，电压继电器动作，发出接地信号。

⑵ 不完全接地。

当发生一相（如A相）不完全接地，即通过高电阻或电弧接地时，中性点位移。

这时，故障相的电压降低，但不为0；非故障相的电压升高，且大于相电压，但不大于线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

⑶ 电弧接地。

如果发生A相完全接地，则故障相的电压降低，但不为0,非故障相的电压升高到线电压。

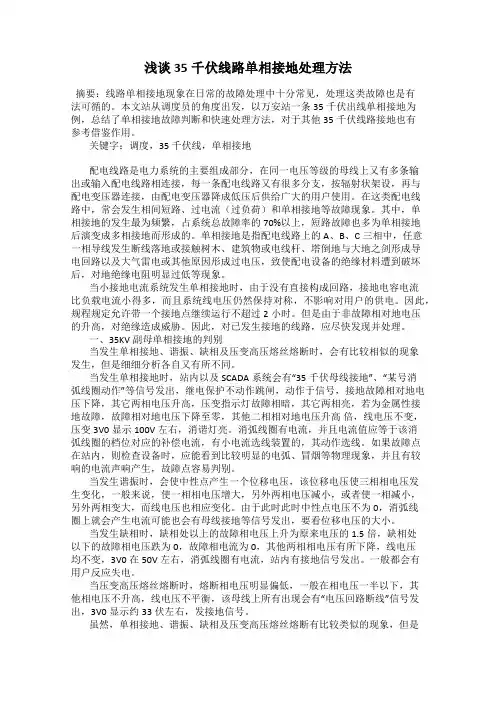

浅谈35千伏线路单相接地处理方法摘要：线路单相接地现象在日常的故障处理中十分常见，处理这类故障也是有法可循的。

本文站从调度员的角度出发，以万安站一条35千伏出线单相接地为例，总结了单相接地故障判断和快速处理方法，对于其他35千伏线路接地也有参考借鉴作用。

关键字：调度，35千伏线，单相接地配电线路是电力系统的主要组成部分，在同一电压等级的母线上又有多条输出或输入配电线路相连接，每一条配电线路又有很多分支，按辐射状架设，再与配电变压器连接，由配电变压器降成低压后供给广大的用户使用。

在这类配电线路中，常会发生相间短路、过电流（过负荷）和单相接地等故障现象。

其中，单相接地的发生最为频繁，占系统总故障率的70%以上，短路故障也多为单相接地后演变成多相接地而形成的。

单相接地是指配电线路上的A、B、C三相中，任意一相导线发生断线落地或接触树木、建筑物或电线杆、塔倒地与大地之剑形成导电回路以及大气雷电或其他原因形成过电压，致使配电设备的绝缘材料遭到破坏后，对地绝缘电阻明显过低等现象。

当小接地电流系统发生单相接地时，由于没有直接构成回路，接地电容电流比负载电流小得多，而且系统线电压仍然保持对称，不影响对用户的供电。

因此，规程规定允许带一个接地点继续运行不超过2小时。

但是由于非故障相对地电压的升高，对绝缘造成威胁。

因此，对已发生接地的线路，应尽快发现并处理。

一、35KV副母单相接地的判别当发生单相接地、谐振、缺相及压变高压熔丝熔断时，会有比较相似的现象发生，但是细细分析各自又有所不同。

当发生单相接地时，站内以及SCADA系统会有“35千伏母线接地”、“某号消弧线圈动作”等信号发出，继电保护不动作跳闸，动作于信号，接地故障相对地电压下降，其它两相电压升高，压变指示灯故障相暗，其它两相亮，若为金属性接地故障，故障相对地电压下降至零，其他二相相对地电压升高倍，线电压不变，压变3V0显示100V左右，消谐灯亮。

消弧线圈有电流，并且电流值应等于该消弧线圈的档位对应的补偿电流，有小电流选线装置的，其动作选线。

单相接地的现象及处理方法2在小电流接地的配电网中，一般装设有绝缘监察装置。

当配电网发生单相接地故障时，由于线电压的大小和相位不变（仍对称），况且系统的绝缘水平是按线电压设计的，所以不需要立即切除故障，尚可继续运行不超过2h。

但非故障相对地电压升高1.732倍，这对系统中的绝缘薄弱点可能造成威胁。

此外，在仍可继续运行时间内，由于接地点接触不良，因而在接地点会产生瞬然熄的间歇性电弧放电，并在一定条件激励下产生谐振过电压，这对系统绝缘造成的危害更大。

为此，必须尽快处理排除单相接地故障，确保电网安全可靠运行。

1 单相接地故障的特征单相接地（1）配电系统发生单相接地故障时，变电所绝缘监察装置的警铃响，“××母线接地”光字牌亮。

中性点经消弧线圈接地的，还有“消弧线圈动作”的光字牌。

（2）当生发接故障时，绝缘监察装置的电压表指示为：故障相相电压降低或接近零，另两相电压高于相电压或接近于线电压。

如是稳定性接地，电压表指示无摆动，若是电压表指针来回摆动，则表明为间歇性接地。

（3）当发生弧光接地产生过电压时，非故障相电压很高，电压表指针打到头。

同时还伴有电压互感器一次熔丝熔断，严重时还会烧坏互感器。

但在某些情况下，配电系统尚未发生接地故障，系统的绝缘没有损坏，而是由于产生不对称状态等，绝缘监察也会报出接地信号，这往往会引起误判断而停电查找。

2 单相接地信号虚与实的判断（1）电压互感器高压熔断器一相熔断报出接地信号时，如果故障相对地电压降低，而另两相电压升高，线电压不变，此情况则为单相接地故障。

（2）变电所母线或架空导线的不对称排列；线路中跌落式熔断器一相熔断；使用RW型跌落式开关控制长线路的倒闸操作不同期等，均会造成三相对地电容不平衡，从而使中性点电压升高而报出接地信号，此情况多发生在操作时，而线路实际上并未发生接地。

（3）在合闸空母线时，由于励磁感抗与对地电抗形成不利组合而产生铁磁谐振过电压，也会报出接地信号。

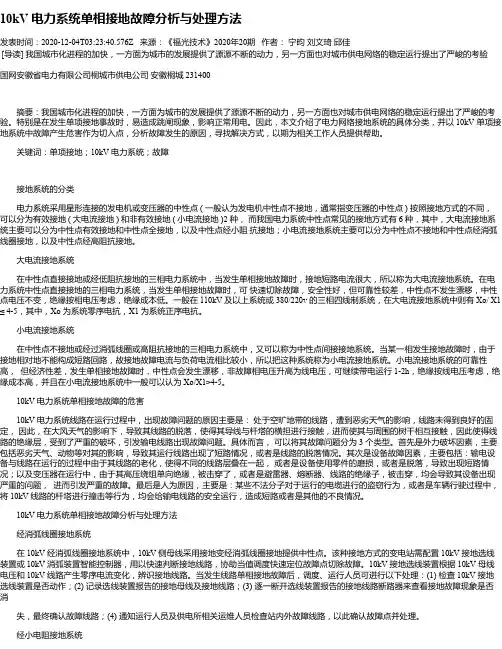

10kV 电力系统单相接地故障分析与处理方法发表时间：2020-12-04T03:23:40.576Z 来源：《福光技术》2020年20期作者：宁昀刘文琦邱佳[导读] 我国城市化进程的加快，一方面为城市的发展提供了源源不断的动力，另一方面也对城市供电网络的稳定运行提出了严峻的考验国网安徽省电力有限公司桐城市供电公司安徽桐城 231400摘要：我国城市化进程的加快，一方面为城市的发展提供了源源不断的动力，另一方面也对城市供电网络的稳定运行提出了严峻的考验。

特别是在发生单项接地事故时，易造成跳闸现象，影响正常用电。

因此，本文介绍了电力网络接地系统的具体分类，并以 10kV 单项接地系统中故障产生危害作为切入点，分析故障发生的原因，寻找解决方式，以期为相关工作人员提供帮助。

关键词：单项接地；10kV 电力系统；故障接地系统的分类电力系统采用星形连接的发电机或变压器的中性点 ( 一般认为发电机中性点不接地，通常指变压器的中性点 ) 按照接地方式的不同，可以分为有效接地 ( 大电流接地 ) 和非有效接地 ( 小电流接地 )2 种，而我国电力系统中性点常见的接地方式有 6 种，其中，大电流接地系统主要可以分为中性点有效接地和中性点全接地，以及中性点经小阻抗接地；小电流接地系统主要可以分为中性点不接地和中性点经消弧线圈接地，以及中性点经高阻抗接地。

大电流接地系统在中性点直接接地或经低阻抗接地的三相电力系统中，当发生单相接地故障时，接地短路电流很大，所以称为大电流接地系统。

在电力系统中性点直接接地的三相电力系统，当发生单相接地故障时，可快速切除故障，安全性好，但可靠性较差，中性点不发生漂移，中性点电压不变，绝缘按相电压考虑，绝缘成本低。

一般在 110kV 及以上系统或 380/220v 的三相四线制系统，在大电流接地系统中则有 Xo/ X1≤ 4-5，其中，Xo 为系统零序电抗，X1 为系统正序电抗。

小电流接地系统在中性点不接地或经过消弧线圈或高阻抗接地的三相电力系统中，又可以称为中性点间接接地系统。

简述10KV线路发生单相接地的危害及处理方法摘要：本文笔者根据多年工作实践，就农村10KV配电线路单相接地故障发生的原因进行分析，并对变电设备和配电网的安全、经济运行的影响和单相接地故障的预防、发生后的处理办法以及采取新技术、新设备等方面进行粗浅的阐述。

关键词：IOKV线路单相接地原因处理措施1、前言近几年来，随着农村电网改造工程的实施，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗，意义重大。

但采取新供电方式的农村10kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，严重影响了变电设备和配电网的安全、经济运行。

本文结合笔者多年工作实践，就农村10kV配电线路单相接地故障发生的原因、对变电设备和配电网的安全、经济运行的影响和单相接地故障的预防、发生后的处理办法以及采取新技术、新设备等方面进行粗浅的阐述。

2、10kV线路单相接地故障现象(1)变电站内绝缘监察装置发出接地报警信号。

(2)接地故障相电压会降低或者接近零，另外两相电压会大于相电压或者接近线电压。

如果接地相电压指示稳定，表明线路是稳定接地；反之电压表指针来回摆动，表明线路是间歇接地。

(3)若线路发生弧光接地产生过电压时，非故障相电压会升很高，电压表指针可能打至表头(相电压会升高到远超过线电压值)，甚至会烧断电压互感器熔断器熔体。

3、10kV线路单相接地故障种类3.1稳定接地(1)完全接地。

完全接地也就是金属性接地，如果发生完全接地(如A相接地)，则故障相的电压降到零，非故障相的电压升高到线电压，如图1。

(2)不完全接地。

不完全接地也就是非金属性接地，即通过高电阻或电弧接地，如果发生不完全接地(如A相接地)，则故障相的电压降低，但不为零，非故障相的电压升高，它们大于相电压，但达不到线电压，如图2。

(3)电弧接地。

如果发生完全接地(如A相接地)，则A相的相电压降低，但不为零，非故障相的电压升高到线电压。

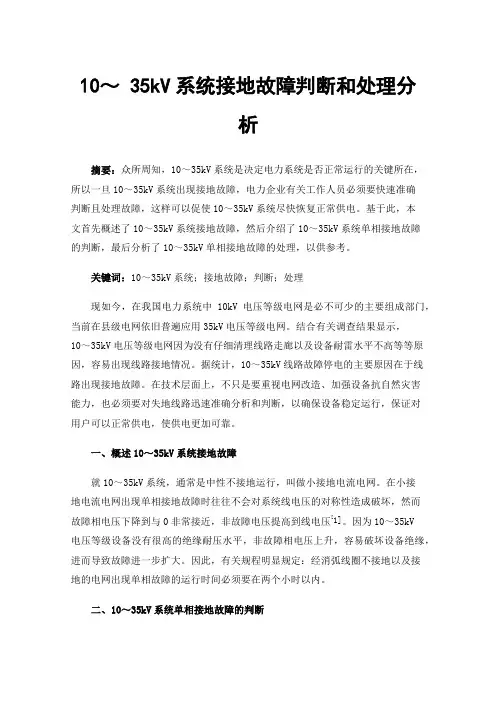

10～ 35kV系统接地故障判断和处理分析摘要：众所周知，10～35kV系统是决定电力系统是否正常运行的关键所在，所以一旦10～35kV系统出现接地故障，电力企业有关工作人员必须要快速准确判断且处理故障，这样可以促使10～35kV系统尽快恢复正常供电。

基于此，本文首先概述了10～35kV系统接地故障，然后介绍了10～35kV系统单相接地故障的判断，最后分析了10～35kV单相接地故障的处理，以供参考。

关键词：10～35kV系统；接地故障；判断；处理现如今，在我国电力系统中10kV电压等级电网是必不可少的主要组成部门，当前在县级电网依旧普遍应用35kV电压等级电网。

结合有关调查结果显示，10～35kV电压等级电网因为没有仔细清理线路走廊以及设备耐雷水平不高等等原因，容易出现线路接地情况。

据统计，10～35kV线路故障停电的主要原因在于线路出现接地故障。

在技术层面上，不只是要重视电网改造、加强设备抗自然灾害能力，也必须要对失地线路迅速准确分析和判断，以确保设备稳定运行，保证对用户可以正常供电，使供电更加可靠。

一、概述10～35kV系统接地故障就10～35kV系统，通常是中性不接地运行，叫做小接地电流电网。

在小接地电流电网出现单相接地故障时往往不会对系统线电压的对称性造成破坏，然而故障相电压下降到与0非常接近，非故障电压提高到线电压[1]。

因为10～35kV电压等级设备没有很高的绝缘耐压水平，非故障相电压上升，容易破坏设备绝缘，进而导致故障进一步扩大。

因此，有关规程明显规定：经消弧线圈不接地以及接地的电网出现单相故障的运行时间必须要在两个小时以内。

二、10～35kV系统单相接地故障的判断1.结合10～35kV系统特征以及运行经验，由变电站将某个电压等级母线接地信号发送出来，如果一相电压下降，而且两相电压上升，而线电压没有任何变化，就说明此电压等级系统出现单相接地故障。

这时，与此变电站联接的各个变电站相同电压等级母线都将接地信号发送出来。

10kv线路单相接地故障对供电系统的影响论文导读：但是，由于各种原因，也难免出现故障，而使系统的正常运行遭到破坏，系统中最常见的故障是单相接地短路。

在小电流接地系统中，单相接地是一种常见故障，特别是雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但电网线电压的大小和相位差仍维持不变，从而接在线电压的用电设备运行，不因一相接地而受到破坏，系统可运行1-2h，这也是小电流接地系统的最大优点。

关键词：单相接地，故障，电压供电系统要求正常地不间断地对用电负荷供电，以保证工厂生产的正常进行。

但是，由于各种原因，也难免出现故障，而使系统的正常运行遭到破坏，系统中最常见的故障是单相接地短路。

电力系统可分为大电流接地系统（包括直接接地、经电抗接地和低阻接地），小电流接地系统（包括高阻接地、经消弧线圈接地和不接地）。

6—35kv电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即小电流接地系统。

在小电流接地系统中，单相接地是一种常见故障，特别是雨季、大风和雪等恶劣天气条件下，单相接地故障更是频繁发生，若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。

一、单相接地故障的特征及检测装置1、单相接地故障的特征发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但电网线电压的大小和相位差仍维持不变，从而接在线电压的用电设备运行，不因一相接地而受到破坏，系统可运行1-2h，这也是小电流接地系统的最大优点。

中央信号：警铃响，“某千伏某段母线接地”光字牌亮，中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮。

绝缘监察电压表指示：故障相电压降低（不完全接地）或为零（完全接地），而另两相电压升高，大于相电压（不完全接地）或等于线电压（完全接地）。

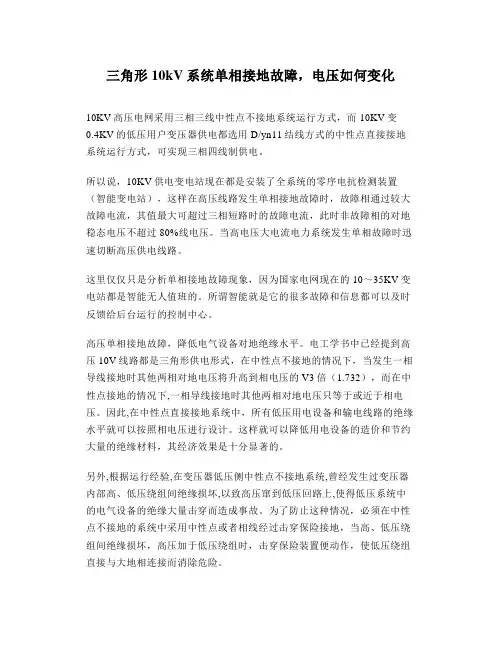

三角形10kV系统单相接地故障，电压如何变化10KV高压电网采用三相三线中性点不接地系统运行方式，而10KV变0.4KV的低压用户变压器供电都选用D/yn11结线方式的中性点直接接地系统运行方式，可实现三相四线制供电。

所以说，10KV供电变电站现在都是安装了全系统的零序电抗检测装置（智能变电站），这样在高压线路发生单相接地故障时，故障相通过较大故障电流，其值最大可超过三相短路时的故障电流，此时非故障相的对地稳态电压不超过80%线电压。

当高电压大电流电力系统发生单相故障时迅速切断高压供电线路。

这里仅仅只是分析单相接地故障现象，因为国家电网现在的10～35KV变电站都是智能无人值班的。

所谓智能就是它的很多故障和信息都可以及时反馈给后台运行的控制中心。

高压单相接地故障，降低电气设备对地绝缘水平。

电工学书中已经提到高压10V线路都是三角形供电形式，在中性点不接地的情况下，当发生一相导线接地时其他两相对地电压将升高到相电压的V3倍（1.732），而在中性点接地的情况下,一相导线接地时其他两相对地电压只等于或近于相电压。

因此,在中性点直接接地系统中，所有低压用电设备和输电线路的绝缘水平就可以按照相电压进行设计。

这样就可以降低用电设备的造价和节约大量的绝缘材料，其经济效果是十分显著的。

另外,根据运行经验,在变压器低压侧中性点不接地系统,曾经发生过变压器内部高、低压绕组间绝缘损坏,以致高压窜到低压回路上,使得低压系统中的电气设备的绝缘大量击穿而造成事故。

为了防止这种情况，必须在中性点不接地的系统中采用中性点或者相线经过击穿保险接地，当高、低压绕组间绝缘损坏，高压加于低压绕组时，击穿保险装置便动作，使低压绕组直接与大地相连接而消除危险。

单相接地故障发生几率可以说是最高，由于高压系统中存在容性和感性的元器件，特别是带有铁心芯的铁磁电感元器件，在参数匹配不到位时，出现单相接地故障会引起铁磁谐振，此时智能配电柜中安装的系列继电器会马上动作，发出接地信号。

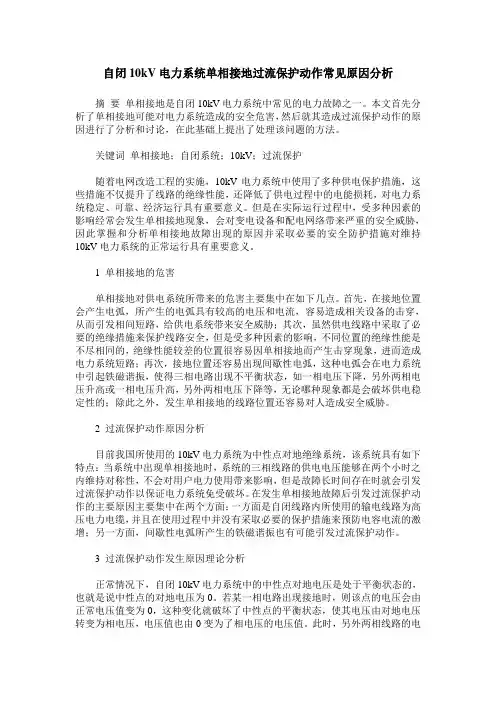

自闭10kV电力系统单相接地过流保护动作常见原因分析摘要单相接地是自闭10kV电力系统中常见的电力故障之一。

本文首先分析了单相接地可能对电力系统造成的安全危害，然后就其造成过流保护动作的原因进行了分析和讨论，在此基础上提出了处理该问题的方法。

关键词单相接地；自闭系统；10kV；过流保护随着电网改造工程的实施，10kV电力系统中使用了多种供电保护措施，这些措施不仅提升了线路的绝缘性能，还降低了供电过程中的电能损耗，对电力系统稳定、可靠、经济运行具有重要意义。

但是在实际运行过程中，受多种因素的影响经常会发生单相接地现象，会对变电设备和配电网络带来严重的安全威胁，因此掌握和分析单相接地故障出现的原因并采取必要的安全防护措施对维持10kV电力系统的正常运行具有重要意义。

1 单相接地的危害单相接地对供电系统所带来的危害主要集中在如下几点。

首先，在接地位置会产生电弧，所产生的电弧具有较高的电压和电流，容易造成相关设备的击穿，从而引发相间短路，给供电系统带来安全威胁；其次，虽然供电线路中采取了必要的绝缘措施来保护线路安全，但是受多种因素的影响，不同位置的绝缘性能是不尽相同的，绝缘性能较差的位置很容易因单相接地而产生击穿现象，进而造成电力系统短路；再次，接地位置还容易出现间歇性电弧，这种电弧会在电力系统中引起铁磁谐振，使得三相电路出现不平衡状态，如一相电压下降，另外两相电压升高或一相电压升高，另外两相电压下降等，无论哪种现象都是会破坏供电稳定性的；除此之外，发生单相接地的线路位置还容易对人造成安全威胁。

2 过流保护动作原因分析目前我国所使用的10kV电力系统为中性点对地绝缘系统，该系统具有如下特点：当系统中出现单相接地时，系统的三相线路的供电电压能够在两个小时之内维持对称性，不会对用户电力使用带来影响，但是故障长时间存在时就会引发过流保护动作以保证电力系统免受破坏。

在发生单相接地故障后引发过流保护动作的主要原因主要集中在两个方面：一方面是自闭线路内所使用的输电线路为高压电力电缆，并且在使用过程中并没有采取必要的保护措施来预防电容电流的激增；另一方面，间歇性电弧所产生的铁磁谐振也有可能引发过流保护动作。

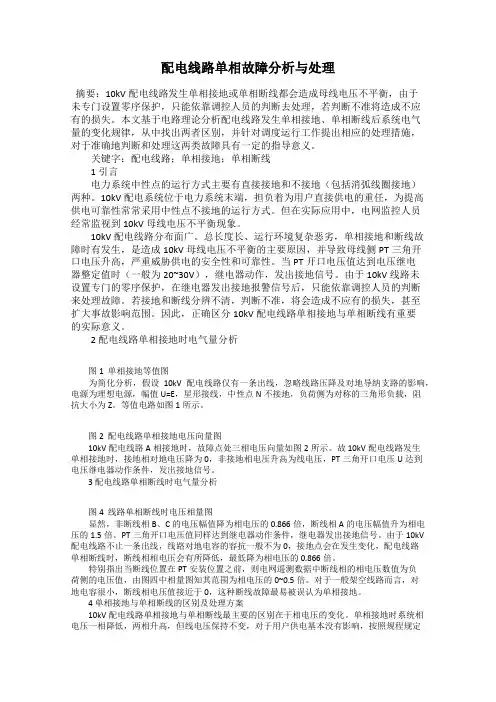

配电线路单相故障分析与处理摘要：10kV配电线路发生单相接地或单相断线都会造成母线电压不平衡，由于未专门设置零序保护，只能依靠调控人员的判断去处理，若判断不准将造成不应有的损失。

本文基于电路理论分析配电线路发生单相接地、单相断线后系统电气量的变化规律，从中找出两者区别，并针对调度运行工作提出相应的处理措施，对于准确地判断和处理这两类故障具有一定的指导意义。

关键字：配电线路；单相接地；单相断线1 引言电力系统中性点的运行方式主要有直接接地和不接地（包括消弧线圈接地）两种。

10kV配电系统位于电力系统末端，担负着为用户直接供电的重任，为提高供电可靠性常常采用中性点不接地的运行方式。

但在实际应用中，电网监控人员经常监视到10kV母线电压不平衡现象。

10kV配电线路分布面广。

总长度长、运行环境复杂恶劣，单相接地和断线故障时有发生，是造成10kV母线电压不平衡的主要原因，并导致母线侧PT三角开口电压升高，严重威胁供电的安全性和可靠性。

当PT开口电压值达到电压继电器整定值时（一般为20~30V），继电器动作，发出接地信号。

由于10kV线路未设置专门的零序保护，在继电器发出接地报警信号后，只能依靠调控人员的判断来处理故障。

若接地和断线分辨不清，判断不准，将会造成不应有的损失，甚至扩大事故影响范围。

因此，正确区分10kV配电线路单相接地与单相断线有重要的实际意义。

2 配电线路单相接地时电气量分析图1 单相接地等值图为简化分析，假设10kV配电线路仅有一条出线，忽略线路压降及对地导纳支路的影响，电源为理想电源，幅值U=E，星形接线，中性点N不接地，负荷侧为对称的三角形负载，阻抗大小为Z。

等值电路如图1所示。

图2 配电线路单相接地电压向量图10kV配电线路A相接地时，故障点处三相电压向量如图2所示。

故10kV配电线路发生单相接地时，接地相对地电压降为0，非接地相电压升高为线电压，PT三角开口电压U达到电压继电器动作条件，发出接地信号。

毕业论文论文题目：10kV单相接地故障的判断和处理函授站：聊城阳谷基地专业班级：电气自动化撰写人：魏玉珍山东科技大学继续教育学院2015年9月1日摘要：10kV小电流接地系统单相接地（以下简称单相接地）是配电系统最常见故障，多发生在潮湿、多雨天气。

通过对10kV配电线路发生单相接地故障原因的分析，指出单相接地故障对配电设备和配电网的危害，提出预防和故障处理办法，并建议应用新技术新设备，减少单相接地故障的发生，确保配电网安全、经济和稳定运行。

关键词：单相接地危害分析预防和处理新技术新设备。

abstract:10kV small current grounding system of single-phase ground (hereinafter referred to as single-phase ground) is the most common faults distribution system occurred damp, rainy weather.10kV distribution lines through the analysis of the reason single-lane grounding,and points out that the signal-phase ground fault of the substation equipment and the dangers of distribution network,puts forward the prevention and fault treatment measures and the application of new technology,new equipment suggestions,reduce the signal-phase ground fault happens,ensure distribution network security,economic and stable operation.key words:Single-phase ground,Harm,Analysis,Prevention and Treatment,New technologies and New equipment.目录目录 (1)1 前言 (3)1.1 电气装置的接地方式 (3)1.2 单相接地故障的形成 (3)2 单相接地故障的分析 (4)2.1 绝缘监察装置原理 (4)2.2 单相接地故障检测 (4)2.3 10KV系统单相接地故障的特点 (5)2.4故障现象判断与分析 (5)2.4.1 完全接地（即金属性接地） (6)2.4.2 不完全接地（即非金属性接地） (6)2.4.3电弧接地 (6)2.4.4串联谐振 (6)2.4.5绝缘监测仪表的中性点断线时电网发生单相接地 (6)2.5 单相接地故障发生的分析 (7)3 单相接地故障的查找与处理 (7)3.1 判明故障性质和相别 (7)3.2 分网运行缩小范围 (8)3.3 检查站内设备 (8)3.4 消弧线圈档位不适当和谐振 (9)4 单相接地故障的危害和影响 (9)4.1 对变电设备的危害 (9)4.2 对配电设备的危害 (10)4.3 对配电网的危害 (10)4.4 对人危害 (10)4.5 对供电可靠性的影响 (10)4.6 对供电量的影响 (10)4.7 对线损的影响 (11)4.8 对日常生活的影响 (11)5 单相接地故障的处理方法 (11)5.1 传统处理方法 (11)5.1.1 经验判定法 (11)5.1.2 推拉法 (12)5.2 现在较为常用的处理方法 (12)5.2.1 绝缘摇测判定法 (12)5.3 发生单相接地故障后的处理 (14)6 单相接地故障的预防办法 (14)6.1 定期检查配电设备 (15)6.2 定期进行零件的绝缘测试 (15)6.3 安装真空开关 (15)6.4 安装单相接地故障检测系统 (15)6.5 更换高压绝缘架空导线 (16)7 应用新技术新设备 (16)7.1 小电流接地自动选线装置 (16)7.2 线路故障在线监测系统 (17)7.3 金属氧化物避雷器（MOA） (17)7.4 绝缘导线放电间隙 (18)8 总结 (18)参考文献 (19)1 前言1.1 电气装置的接地方式电力系统按中性点接地方式不同,分为中性点直接接地系统、中性点不接地系统、中性点经消弧线圈接地系统三种。

单相接地故障怎么办单相接地故障处理方法导读单相接地是电力系统常见的一种故障，表示三相系统中的其中一相和大地发生了短路。

而不少朋友会问到说单相接地故障怎么办？今天小编就来好好聊聊单相接地故障那些事。

单相接地是电力系统常见的一种故障，表示三相系统中的其中一相和大地发生了短路。

而不少朋友会问到说单相接地故障怎么办？今天小编就来好好聊聊单相接地故障那些事。

单相接地故障处理方法--影响2 对配电设备的危害单相接地故障发生后，可能发生间歇性弧光接地，造成谐振过电压，产生几倍于正常电压的过电压，过电压将进一步使线路上的绝缘子绝缘击穿，造成严重的短路事故，同时可能烧毁部分配电变压器，使线路上的避雷器、熔断器绝缘击穿、烧毁,也可能发生电气火灾。

3 对配电电网的危害严重的单相接地故障，可能破坏区域电网系统稳定，造成更大事故。

4 对人畜危害对于导线落地这一类单相接地故障，如果接地配电线路未停运，对于行人和线路巡视人员(特别是夜间),可能发生人身触电伤亡事故，也可能发生牲畜触电伤亡事故。

……综上仅为摘抄，详细内容请点击“单相接地影响有哪些”单相接地故障处理方法--10KV配电线路单相接地1.1单相接地故障的特征中央信号:警铃响，“某千伏某段母线接地”光字牌亮，中性点经消弧线圈接地系统，还有“消弧线圈动作”光字牌亮；绝缘监察电压表指示:故障相电压降低(不完全接地)或为零(完全接地)，另两相电压升高，大于相电压(不完全接地)或等于线电压(完全接地)，稳定性接地时电压表指针无摆动，若电压表不停地摆动，则为间歇性接地；中性点经消弧线圈接地系统，装有中性点位移电压表时，可看到有一定指示(不完全接地)或指示为相电压值(完全接地时)消弧线圈的接地报警灯亮；发生弧光接地时，产生过电压，非故障相电压很高，电压互感器高压保险可能熔断，甚至可能烧坏电压互感器。

……综上仅为摘抄，详细内容请点击“10KV配电线路单相接地故障”单相接地故障处理方法--处理步骤①发生单相接地故障后，值班人员应马上复归音响，作好记录，迅速报告当值调度和有关负责人员，并按当值调度员的命令寻找接地故障，但具体查找方法由现场值班员自己选择。

最新整理3 5 KV单相接地的故障处理
现象：运行中“ 3 5 KV 1段母线接地“光字牌亮，警铃响，电压表A相为零，其它两相为线电压。

分析：从故障现象来看，为3 5KV1段母线有永久性接地。

电压互感器高压保险一相熔断，虽报出接地信号，但从表计可分析，接地故障时，故障相对地电压降低，另两相电压升局。

而局压保险熔断一相时，对地电压一相降低，另两相不变。

处理：1）根据现场现象作好记录，汇报调度；
2）根据信号、表计指示、天气、运行方式、系统是否有操作等情况，分析判断；
3 ）对站内设备进行检查有无问题，检查时应做好防护措施（穿绝缘靴，戴绝缘
手套）；
4）若站内设备的问题，，则有可能是某线路接地故障，报地调，用瞬停的方法查明故障线路，直至消除信号为止；
5）做好安全措施，待来人处理。

中性点不接地电网的单相接地故障与接地选线和消谐装置宜宾局35KV 及以下电网均采用中性点不直接接点运行方式，该类电网如果发生单相接地，接地点仅仅通过线路的对地电容电流，如果35KV 电网电容电流不超过10A ，10KV 电网不超过30A ，就采用不接地方式，如果超过这个值，就必须采用经消弧线圈接地方式。

这两种方式统称小电流接地方式。

该类电网发生单相故障时，线电压仍然是三相对称，并不影响用户用电，且故障电流较小，可以允许电网继续运行1~2小时。

但是单相故障若不及时排除，容易转换为多相故障。

原始的方式是采用手工逐条线路拉闸的方式查找故障线路，现在采用接地选线装置可以自动判断出故障线路。

一、中性点不接地电网故障分析III II在I 号线路A 相发生金属接地故障时，II 、III 号线路A 相与地是等电位，无电容电流，三条线路的B 、C 两相对地都有电容电流Ic ，由母线流向线路到大地，在故障点有故障电流6Ic 由大地流入线路到母线。

省略掉复杂的计算公式，可以只观的从图5.1得到以下结论：1、不接地系统发生单相故障，故障相对地电压为零，非故障相对地电压为电网的线电压，电网出现零序电压，大小等于电网正常时的相电压，但电网的线电压仍是三相对称的。

2、非故障线路的3I 0大小为该线路的对地电容电流之和，故障线路的3I 0大小为所有非故障线路的对地电容电流之和在图5.1中，非故障的II 、III 号线路3I 0=2Ic,方向为流出母线， I 号故障线路3I 0=6Ic －2 Ic=4Ic,方向为线路流向母线。

3、结合结论2且因为零序电流是电容电流，所以非故障线路的零序电流超前零序电压为90°，故障线路的零序电流滞后零序电压为90°，两者相差180°。

矢量图如图5.24、故障时接地点K 的电流等于所有线路（包括故障线路）的接地电容电流的总和，它超前零序电压为90°。

在图5.1中，I k =6Ic ，这里的I k 应看做所有线路B 、C 两相电容电流之和，所以方向应与其一致。

单相接地故障的特征及处理Written by Peter at 2021 in January单相接地故障的特征及处理10kV(35kV)小电流接地系统单相接地(以下简称单相接地)是配电系统最常见的故障，多发生在潮湿、多雨天气。

由于树障、配电线路上绝缘子单相击穿、单相断线以及小动物危害等诸多因素引起的。

单相接地不仅影响了用户的正常供电，而且可能产生过电压，烧坏设备，甚至引起相间短路而扩大事故。

因此，熟悉接地故障的处理方法对值班人员来说十分重要。

1 几种接地故障的特征(1)当发生一相(如A相)不完全接地时，即通过高电阻或电弧接地，这时故障相的电压降低，非故障相的电压升高，它们大于相电压，但达不到线电压。

电压互感器开口三角处的电压达到整定值，电压继电器动作，发出接地信号。

(2)如果发生A相完全接地，则故障相的电压降到零，非故障相的电压升高到线电压。

此时电压互感器开口三角处出现100V电压，电压继电器动作，发出接地信号。

(3)电压互感器高压侧出现一相(A相)断线或熔断件熔断，此时故障相的指示不为零，这是由于此相电压表在二次回路中经互感器线圈和其他两相电压表形成串联回路，出现比较小的电压指示，但不是该相实际电压，非故障相仍为相电压。

互感器开口三角处会出现35V左右电压值，并启动继电器，发出接地信号。

(4)由于系统中存在容性和感性参数的元件，特别是带有铁芯的铁磁电感元件，在参数组合不匹配时会引起铁磁谐振，并且继电器动作，发出接地信号。

(5)空载母线虚假接地现象。

在母线空载运行时，也可能会出现三相电压不平衡，并且发出接地信号。

但当送上一条线路后接地现象会自行消失。

2 单相接地故障的处理(1)处理接地故障的步骤：①发生单相接地故障后，值班人员应马上复归音响，作好记录，迅速报告当值调度和有关负责人员，并按当值调度员的命令寻找接地故障，但具体查找方法由现场值班员自己选择。

②详细检查所内电气设备有无明显的故障迹象，如果不能找出故障点，再进行线路接地的寻找。
