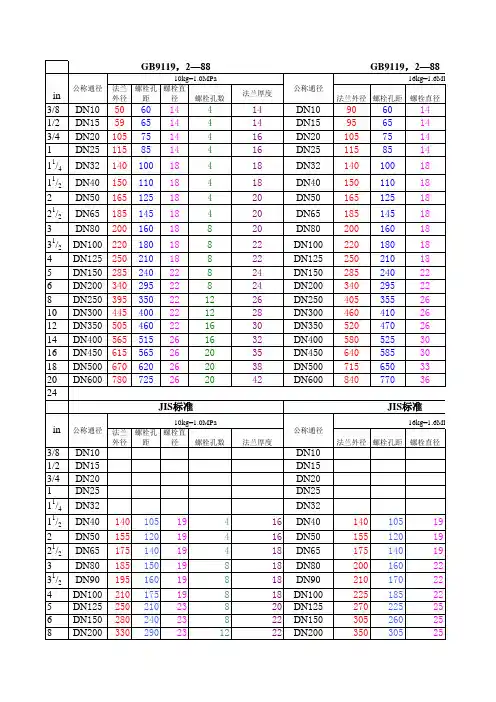

法兰螺栓长度对照表(资料性附录)紧固件长度B.1同压力等级、同密封面型式和同规格的一对法兰连接用六角头螺栓的长度宜按公式B.1计算。
L M=2(Q+△Q)+F+d+G+n+c...................................................(B.l)式中：L M-----六角头螺栓长度，mm；Q-------法差厚度，mm；△Q----法兰厚度正偏差，m16n:F―密封面高度或环槽面凸台高度，mm：d------螺母的最大厚度，mm；G——垫片厚度，环槽面法％连接时，G为两法兰间近似距离S,mm；n------螺栓长度负偏差，mm：c—螺栓倒角端长度，mm。
B.2同压力等级、同密封而型式和同规格的一对法兰连接用螺柱的长度宜按公式B.2计算。
L S=2(Q+△Q+d)+F+G+n+2c......................................................(B.2)式中：L s------螺柱长度，mm。
B.3密封面高度或环槽面凸台高度的选取应符合表B.3的规定。
B.5六角头螺栓长度可按下列规定选取：a)对于公称直径小于或等于DN600,Class150法兰用六角头螺栓长度参见表B.5-1；表B.5-1Class150法兰用六角头螺栓长度（续）SH/T3406-2022表B.5-2Class150A系列法兰用六角头螺栓长度表B5-2C1ass150A系列法兰用六角头螺栓长度（续）表B.5-3Class75B系列法兰用六角头螺栓长度表B.54Class150B系列法兰用六角头螺栓长度表B.5-4Class150B系列法兰用六角头螺桂长度（续）a）对于公称直径小于或等于DN600,Class150法兰用螺柱长度参见表B.6-1；表B.6-1Class150法兰用螺柱长度表B.6-1Class15法兰用螺柱长度（续）表B.6-2Class300法兰用螺柱长度c）对干公称直径小干或等干D.V600,Class400法兰用螺杵长度参见表B.6-3;SH/T3406-2022表B.6-3Class400法兰用螺柱长度表B.6-4Class600法兰用螺柱长度表B.6-4Class600法兰用螺柱长度（续）表B.6-5Class900法兰用螺柱长度SH/T 3406-2022f ）对干公称有径小干或等于DN600,Class 1500法兰用螺杵长度参见表B.6-6;表B.6-6Class 1500法兰用螺柱长度g）对于公称直径小于或等于DN600,Class2500法兰用螺柱长度度参见表B.6-7：表B.6-7Class2500法兰用螺柱长度表B.6-7Clas?500法王用螺柱长度（续）表B.6-8Class150A系列法兰用螺柱长度表B.6-9Class300A系列法兰用螺柱长度表B.6-9Class300A系列法王用螺柱长度（续）SH/T3406-2022表B.6-10Class600A系列法兰用螺柱长度表B.6-10Class600A系列法兰用螺柱长度（续）表B.6-11Class900、DN>600mm A系列法兰用螺柱长度表B.6-12Class75B系列法兰用螺柱长度表B.6-12C1ass75B系列法兰用螺柱长度（续）SH/T3406-2022表B.6-13Class150B系列法兰用螺柱长度n）对干公称肖径大干DN600,Class300B系列法兰用螺柱长度参见表B.6-14：表B.6-14Class300B系列法兰用螺柱长度表B.6-15Class600B系列法兰用螺柱长度表B.6-15Class600B系列法兰用螺柱长度（续）SH/T3406-2022表B.6-16Class900B系列法兰用螺柱长度本标准用词说明1为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须"，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的，采用“可2条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。
