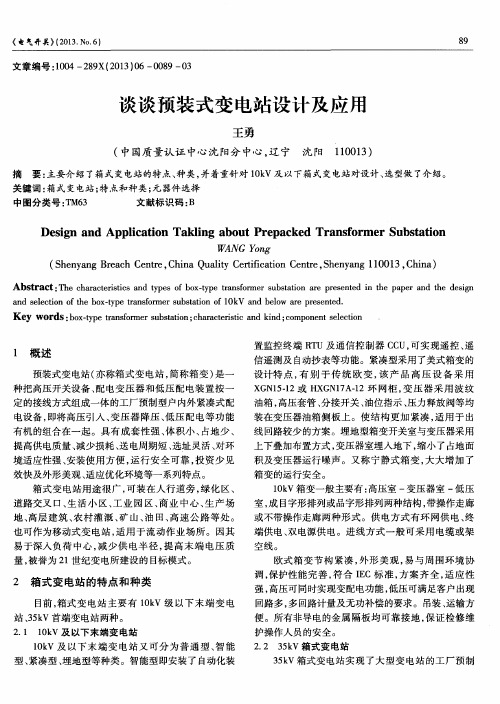

预装式变电站——解决方案设计说明

一、参考依据GB/T 17467-2020高压/低压预装式变电站GB 50016-2014建筑设计防火规范(2018年版)二、术语和定义1、预装式变电站预装的、并经过型式试验验证的、安装在一个外壳中的成套设备。

2、运输单元装运时不需拆卸的预装式变电站的一部分。

3、外壳用来保护预装式变电站免受外部的影响，并为操作人员和一般公众提供规定的防护等级，以防止其接近或触及带电部件和触及运动部件的预装式变电站的一部分。

4、元件预装式变电站中提供一种或几种特定功能的基本部件。

5、隔板预装式变电站中将一个隔室和另一个隔室分开的部件。

三、设计和结构1、应提供一个将预装式变电站的所有不属于主回路和控制辅助回路的金属部件接地的主接地导体系统。

每个元件通过单独的回路与主接地导体相连。

1）如果外壳的金属框架、水泥的金属加强筋是金属螺栓连接或焊接的，也可以作为主接地导体系统使用。

2）如果预装式变电站的接地回路采用了专门的接地导体，那么其横截面积不应小于30mm ²。

3）如果预装式变电站的外壳是金属的，该外壳的盖板、门和其他可触及的金属部件应设计成从其自身到预装式变电站的主接地点，能够在承受30A（直流）电流时电压降不超过3V。

在预装式变电站的周围应提供足够的接地措施，以防止危险的接触电压和跨步电压。

4）如果预装式变电站的外壳不是是金属的，除非存在带电部件和该外壳的盖板、门和其他可触及金属部件的危险，否则没有必要将其与接地回路连接。

2、预装式变电站外壳的最低防护等级应为IP23D。

防止设备收到机械装机为IK10。

3、预装式变电站内部的操作通道的宽度应适于进行任何操作和维护。

该通道的宽度应为800mm或更大些。

预装式变电站内部的开关设备和控制设备的门应朝操作通道的出口方向关闭或转动，如果是转动的门不应减小通道的宽度。

在任一开启的固定位置的门或开关设备突出的机械传动装置不应将通道的宽度减小至500mm以下。

4、预装式变电站的冷却宜采用自然通风。

YB 系列预装式变电站安装使用说明书产品介绍YB 系列预装式变电站，是由高压装置，变压器，低压装置，计量装置及智能化模块等按照一定的工程方案组成的具有智能控制功能的变配电成套设备。

该产品具有成套性强，占地小，投资少，安装快捷，施工方便，造型美观等特点。

广泛地应用于建筑工地、车站、码头、矿山油田等企事业单位及其它临时供电的场所。

正常使用条件1.环境温度+40℃～25℃；2.海拔高度：≤1000m ；3.相对湿度不超过90％（+25℃时），允许短时达100％；4.安装在没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所；5.特殊使用条件可与公司协商解决。

主要技术参数参数值序号 项目名称单位 高压侧变压器低压侧 1 额定电压 kV 6；10 6；10/0.40.4 2 额定电流 A 20~200 115.5/4000 100~40003 变压器容量 kV A 50~25004 额定短路开断电流 kA 31.5；5030~505 额定短路关合电流 kA 506 额定短时耐受电流 kA/s 20/2 30/17 额定峰值耐受电流kA50 63 8 工频耐压1min （对地/断口） kV 42/48 35 2.5 8雷电冲击耐压（对地/断口） kV75/85 10 箱体防护等级 IP3X IP2X IP3X 11 噪音水平 dB 干变小于65，油变小于55。

12 回路数1~101~2台4~20安装、使用与维护一、安装1）用户按图纸施工，做好箱变土建基础，特别注意基础表面一定要平整，最好在基础面上埋有与箱变底框尺寸相适应的槽钢，并与基础接地网相连接。

2）在箱变基础的一侧或四周埋设好接地极，变压器接地与防雷接地公用一个接地系统，引至箱变基础平台的接地引线不应小与两条，并确保接地电阻R＜4Ω。

3）箱变就位时，应采用专用起吊杆绳进行吊装，如图所示。

4）箱变就位后，其底座与基础两侧的予埋钢板进行可靠焊接，每侧不小于两处，每道焊缝长度不小于50mm。

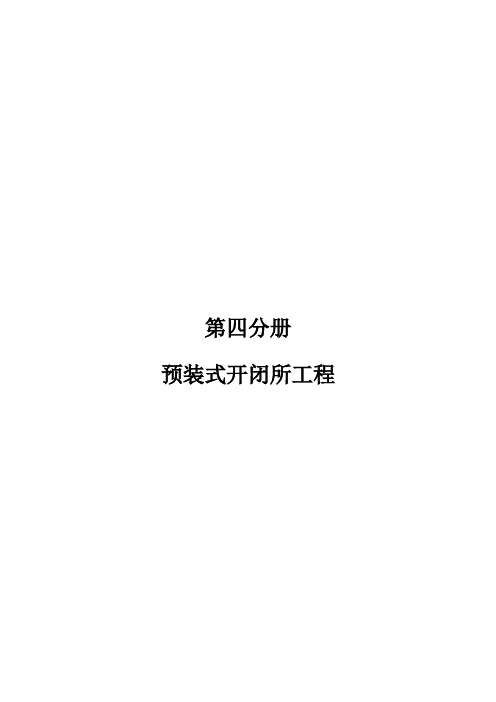

第四分册预装式开闭所工程设计说明1 设计范围10kV户外预装式开闭所。

2 设计目的和原则2.1 为解决高压变电站中压配电出线开关柜数量不足，出线走廊受限，减少相同路径的电缆条数，设置预装式开闭所。

2.2 预装式开闭所：采用标准化、规范化的典型设计，在工厂内将一、二次设备安装在一个可移动、全密封、防火、防潮、防尘、防毒、防噪音、防小动物和通风设施良好的箱体内，并在工厂内完成全部调试工作，运抵现场安装到预先做好的土建基础上，接上电源，做完必要的试验，开闭所即可送电。

2.3 开闭所宜建于城镇主要道路的路口附近、负荷中心和两座高压变电所之间，以便加强电网联络，提高供电可靠性。

3 设计依据开闭所及内部所有设备和备品备件，均应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI），应遵循的主要标准如下：GB156-1993 《标准电压》DL/T599-1996 《城市中低压配电网改造技术导则》DL/T5118 《农村电力网规划设计导则》DL/T5131 《农村电网建设与改造技术导则》GB/T17467-1998 《高压/低压预装式变电站》GB311. 1-1997 《高压输变电设备的绝缘配合》GB/T16927.1～2-1997 《高电压试验技术》GB11022-89 《高压开关设备通用技术条件》GB763-90 交流高压电器在长期工作时的发热》GB1984-89 《交流高压断路器》DL403-91 《10-35kV户内高压真空断路器订货技术条件》GB3804-90 《3-63kV交流高压负荷开关》GB16926-1997 《交流高压负荷开关-熔断器组合电器》GB3906-91 《3-35kV交流金属封闭开关设备》DL404－91 《户内交流高压开关柜订货技术条件》GB50053-94 《10kV及以下变电所设计技术规范》GB7251.1-87 《低压成套开关设备》GB/T5582-93 《高压电力设备外绝缘污秽等级》GB3096-93 《城市区域环境噪声标准》GB4208-93 《外壳防护等级（IP代码）》GB50150-91 《电气装置安装工程电气设备交接试验标准》中华人民共和国能源部建设部能源电[1993]228号《城市电力网规划设计导则》4 开闭所结线形式、建设规模及功能要求4.1常规型预装式开闭所采用单母线结线，两回进线，六回出线。

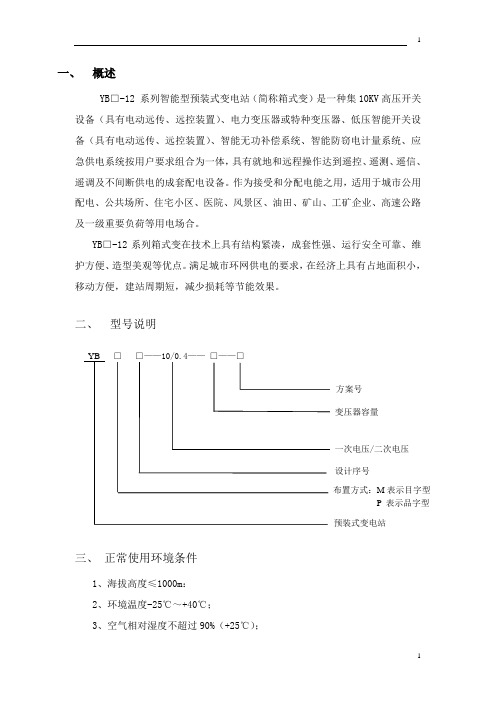

一、概述YB□-12 系列智能型预装式变电站（简称箱式变）是一种集10KV高压开关设备（具有电动远传、远控装置）、电力变压器或特种变压器、低压智能开关设备（具有电动远传、远控装置）、智能无功补偿系统、智能防窃电计量系统、应急供电系统按用户要求组合为一体，具有就地和远程操作达到遥控、遥测、遥信、遥调及不间断供电的成套配电设备。

作为接受和分配电能之用，适用于城市公用配电、公共场所、住宅小区、医院、风景区、油田、矿山、工矿企业、高速公路及一级重要负荷等用电场合。

YB□-12系列箱式变在技术上具有结构紧凑，成套性强、运行安全可靠、维护方便、造型美观等优点。

满足城市环网供电的要求，在经济上具有占地面积小，移动方便，建站周期短，减少损耗等节能效果。

二、型号说明三、正常使用环境条件1、海拔高度≤1000m：2、环境温度-25℃～+40℃；3、空气相对湿度不超过90%（+25℃）；方案号变压器容量一次电压/二次电压设计序号布置方式：M表示目字型P 表示品字型预装式变电站4、风速不大于35m/s;5、地震水平加速≤0.4m/s²，垂直加速度≤0.2m/s²6、产品安装在无火灾、爆炸危险、严重污秽、化学腐蚀性气体及剧烈振动的场所，垂直倾斜度不大于3°。

四、技术性能五、产品结构特征本产品由高压配电装置，变压器及低压配电装置联接而成，分成多个功能隔室，即高压室、变压器室、低压室及多功能室等。

高压室功能齐全，高压由HXGN□-10环网柜组成一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。

变压器可选择S11、S13、SBH15以及其它低损耗油浸变压器或干式变压器。

低压室根据用户要求可采用面板、屏、或柜装式结构组成用户所需供电方案。

有动力配电、照明配电、无功功率补偿、电能计量、应急供电系统等多种功能。

采用自然通风方式，力求变压器最大负荷运行，高压室结构紧凑合理，并且有全面防误操作联锁功能，各室均有自动及照明装置，操作方便，使产品运行安全可靠，操作维护方便。

YB-35高压/低压预装式变电站安装使用说明书陕西立元电气有限公司目录一、概述 (1)二、正常使用环境条件 (1)三、系统基础配置 (1)四、国家相关标准 (2)五、型号说明 (2)六、产品结构特点 (2)七、箱式变一次平面布置图 (4)八、箱式变基础参考图 (4)九、吊装及运输 (5)十、检查验收 (6)十一、交接试验 (6)十二、投运 (7)十三、维护和检修 (8)十四、随机文件及附件 (16)十五、订货资料 (16)一、概述YB-40.5系列预装式变电站，是将高压电器设备、变压器、低压电器设备等装入一个可移动全密封、防凝露的箱体内，同时在工厂内进行安装，调试完毕后送抵变电站现场。

由于实现了变电站建设的工厂化，变电站现场工作只需做好设备相应的基础及进出线的联接，即可很快实现送电，因此变电站实现了无控制室、无开关室、无电缆沟。

YB-40.5型其高压侧额定电压为40.5kV，低压侧额定电压为12kV (0.4 kV 或0.69 kV)变压器的额定电量为800～6300kV A 组合式电气设备。

YB-40.5系列预装式变电站适用于3～35kV三相交流50Hz单母线或单母线分段系统中，作为接受和分配电能之用。

可适用于城、农网35kV中小型变电站，城市工业变电站，城市开闭所等场所。

二、正常使用环境条件1、海拔≤1000m(>1000m时，按高原型设计)；2、温度：-20℃～40℃；3、相对湿度：≤90％（日平均温度≯25℃）；4、地震烈度不超过8度，没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所；5、特殊使用条件（如温热带、高压地区），由供需双方协商确定。

三、系统基础配置变电站为移动房结构，内部主要安装一台KYN61-40.5高压开关柜、一台SCLB9-3150/35,35kV/0.69 kV 干式变压器，一台GCS /690V/3200A 低压开关柜，一台GZDW-220/38AH 直流电源成套设备，一台3P 双制柜式空调，排风扇、照明灯、应急照明灯、灭火器等。

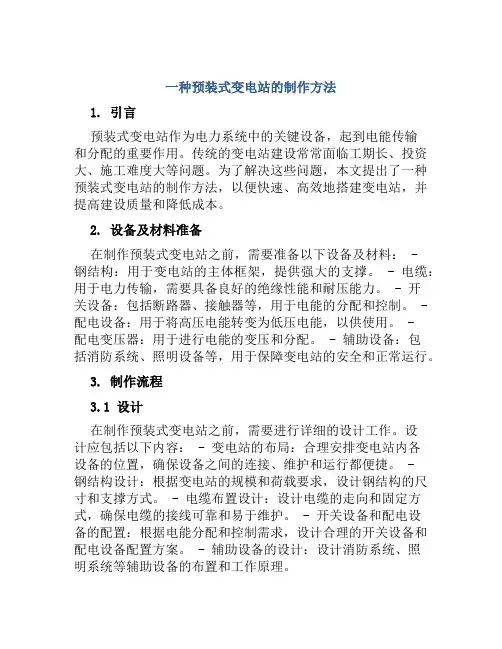

一种预装式变电站的制作方法1. 引言预装式变电站作为电力系统中的关键设备，起到电能传输和分配的重要作用。

传统的变电站建设常常面临工期长、投资大、施工难度大等问题。

为了解决这些问题，本文提出了一种预装式变电站的制作方法，以便快速、高效地搭建变电站，并提高建设质量和降低成本。

2. 设备及材料准备在制作预装式变电站之前，需要准备以下设备及材料： -钢结构：用于变电站的主体框架，提供强大的支撑。

- 电缆：用于电力传输，需要具备良好的绝缘性能和耐压能力。

- 开关设备：包括断路器、接触器等，用于电能的分配和控制。

- 配电设备：用于将高压电能转变为低压电能，以供使用。

-配电变压器：用于进行电能的变压和分配。

- 辅助设备：包括消防系统、照明设备等，用于保障变电站的安全和正常运行。

3. 制作流程3.1 设计在制作预装式变电站之前，需要进行详细的设计工作。

设计应包括以下内容： - 变电站的布局：合理安排变电站内各设备的位置，确保设备之间的连接、维护和运行都便捷。

-钢结构设计：根据变电站的规模和荷载要求，设计钢结构的尺寸和支撑方式。

- 电缆布置设计：设计电缆的走向和固定方式，确保电缆的接线可靠和易于维护。

- 开关设备和配电设备的配置：根据电能分配和控制需求，设计合理的开关设备和配电设备配置方案。

- 辅助设备的设计：设计消防系统、照明系统等辅助设备的布置和工作原理。

3.2 制造制造预装式变电站需要进行以下步骤： 1. 钢结构制造：按照设计要求，制造出变电站的主体框架。

2. 电缆布置：按照设计要求，将电缆固定在钢结构上，并进行绝缘处理。

3. 安装开关设备和配电设备：按照设计要求，将开关设备和配电设备安装在相应的位置上，并接好电缆。

4. 安装配电变压器：根据设计要求，将配电变压器安装在合适的位置，接好相应的电缆。

5. 安装辅助设备：将消防系统、照明设备等辅助设备安装在合适的位置上，并接好电缆。

6. 进行设备调试和综合测试：确保各设备能够正常运行和协调配合。

风电用预装式变电站团体标准一、引言风电用预装式变电站是一种适用于风电场应用的变电站设备，具有结构紧凑、安装方便、运行稳定、维护便捷等优点。

为了规范风电用预装式变电站的设计、制造、安装、调试、运行和维护等环节，提高设备的安全性、可靠性和环境适应性，降低成本，提高经济效益，特制定本团体标准。

二、变电站设计1.变电站应采用模块化设计，便于运输和安装。

2.变电站应具备足够的电气安全距离和空间，确保设备正常运行和人员安全。

3.变电站应具有良好的通风和散热性能，确保设备在高温环境下正常运行。

4.变电站应具备防雷、防震、防腐等措施，提高设备的环境适应性。

三、电气设备1.电气设备应符合国家相关标准和行业规范，确保设备的质量和性能。

2.电气设备应具有可靠的电气连接和绝缘性能，确保设备的安全运行。

3.电气设备应具备过载、短路、过压、欠压等保护功能，提高设备的保护性能。

四、控制系统1.控制系统应采用先进的控制技术和设备，确保设备的自动化和智能化运行。

2.控制系统应具备远程监控和数据采集功能，方便用户进行设备管理和维护。

3.控制系统应具备故障诊断和报警功能，及时发现和处理设备故障。

五、安装与调试1.安装前应对设备进行检查和测试，确保设备符合设计要求和质量标准。

2.安装过程中应遵守相关规范和标准，确保设备的安装质量和安全。

3.调试过程中应对设备进行全面的测试和检查，确保设备的正常运行和性能达标。

六、运行与维护1.设备运行过程中应定期进行巡检和维护，确保设备的正常运行和性能稳定。

2.设备出现故障时应及时进行处理和修复，避免影响设备的正常运行和生产安全。

3.维护过程中应对设备进行全面的检查和测试，确保设备的性能达标和安全可靠。

七、安全性与可靠性1.设备应符合国家相关安全标准和规范要求，确保设备的安全性和可靠性。

2.设备应采用高品质的材料和零部件制造而成，确保设备的使用寿命和稳定性。

3.设备应具备防雷、防震、防腐等措施，提高设备的安全性和环境适应性。
