水平仪标准操作流程
水平仪是一种用于测量地面的水平度和垂直度的工具。
适当的水平度和垂直度是完成建筑和工程项目的关键，因此正确使用水平仪非常重要。
以下是水平仪的标准操作流程。
1. 安装水平仪
首先，需要将水平仪放在一个平稳的表面上，并确保它的底座平稳。
如果需要，可以使用任何适当的支撑物来使水平仪保持水平状态。
2. 水平仪校准
接下来，需要对水平仪进行校准。
这可以通过向水平仪中注入水或使用校准工具进行完成。
请注意，正确的校准是确保正确读取水平仪数值的关键。
3. 安装基板
如果需要测量墙壁或其他垂直表面的垂直度，请将水平仪底部的基板放在该表面上，并确保它牢固地安装。
基板将确保水平仪垂直于垂直表面。
4. 确定水平和垂直度
现在可以使用水平仪来测量水平和垂直度。
水平度是表面水平程度的
度量，而垂直度是表面垂直程度的度量。
确定水平度和垂直度需要将水平仪的泡尺置于所需表面上，并对泡尺中的气泡进行读数。
如果气泡位于中心，则表明表面水平或垂直。
5. 记录测量结果
最后，需要将测量结果记录下来以作以后参考。
可以将测量结果记录在纸上或电子设备上。
同时，建议在记录测量结果时使用备注或者标记来帮助提醒测量的位置和条件。
在进行水平仪测量时，请确保在一个稳定的环境中执行测量，并且避免在风速高或者使用重型设备的环境中进行测量。
如果使用错误或者损坏的水平仪，则可能导致不准确的测量结果，因此请确保使用正常的仪器来完成精准的项目。
水平仪使用方法水平仪是在建筑、木工、机械制造等领域中广泛应用的工具，用于测量和确保水平平面的精准度。
它是一种简单而有效的工具，但在使用时需要注意一些关键的方法和事项，以确保测量的精准性。
本文将介绍水平仪的使用方法和注意事项，帮忙您正确使用水平仪并获得精准的测量结果。
一、使用方法1、准备工作：在开始使用水平仪之前，首先需要选择一个平整且稳定的表面。
这可以是地面、墙壁、工作台等。
确保表面没有倾斜或晃动，以免影响水平仪的精准度。
2、放置水平仪：将水平仪放置在待测表面上，确保它平稳放置且不会滑动。
水平仪通常具有一个气泡级或液面管，用于指示水平度。
确保水平仪的标尺或液面管与待测表面平行。
3、调整水平：察看水平仪上的气泡或液面，并依据需要进行调整。
假如气泡位于中心位置或液面居中，则表明表面是水平的。
依据水平仪的类型，可能需要调整水平仪的位置或使用调整螺钉进行微调。
4、校准水平仪（可选）：一些水平仪可能需要定期校准以确保其精准度。
请参考水平仪的使用说明书，了解如何进行校准并依照说明进行操作。
二、注意事项1、平稳表面：在使用水平仪之前，请确保待测表面是平整、稳定的。
假如表面不平整或存在不规定的凹凸，将影响水平仪的精准度。
2、高度精准：水平仪对于测量高度要求不高，但应确保水平仪的位置接近您需要测量的水平线。
确保水平仪的底部与表面充分接触。
3、温度影响：极端的温度变化可能会对水平仪的精准度产生影响。
避开将水平仪暴露在极端温度的环境中，尽量在温度稳定的环境中使用水平仪。
4、精细操作：在调整水平仪时，尽量保持手部稳定，以削减误差。
用轻柔的动作进行微调，并避开过度移动或冲击水平仪，以免干扰测量结果。
5、清洁维护：定期清洁水平仪的表面和气泡级或液面管，以确保其正常工作和精准度。
使用柔嫩的布或纸巾轻轻擦拭水平仪，避开使用化学清洁剂或粗糙的材料，以免损坏水平仪的表面。
6、学习水平仪的特性：不同类型的水平仪可能具有不同的特点和功能。
水平仪使用方法水平仪是一种测量物体水平位置的工具。
它广泛应用于建筑施工、装饰装修、机械制造等领域。
下面是水平仪的使用方法：1. 检查水平仪：拿出水平仪之前，首先要检查其是否完好无损，是否有明显的损坏或缺陷。
如果发现有问题，应立即更换新的水平仪。
2. 找平台面：选择一个平整、稳定的平台面，确保水平仪能够稳固地放置在上面。
3. 放置水平仪：将水平仪平放在平台面上，确保水平仪的气泡在两个标尺上都位于中间位置。
4. 调整水平仪：如果水平仪的气泡不在中间位置，需要进行调整。
有些水平仪可以通过调节脚或调整器进行微调，有些水平仪则需要进行校正。
5. 校正水平仪：校正水平仪的方法有两种：一种是手动校正，另一种是自动校正。
手动校正方法：找到水平仪上的调节螺丝，用工具旋转螺丝，使气泡移动到中间位置。
如果移动过头，则需要反向调整。
完成后，需要再次检查气泡位置，确保其在标尺的中间位置。
自动校正方法：一些高级水平仪具有自动校正功能。
在进行自动校正前，需要按照说明书上的方法激活自动校正功能。
6. 测量：将水平仪放置在要测量的物体上，确保放置的位置稳固。
通过观察水平仪上的气泡位置，可以判断物体的水平度。
7. 读数：一般来说，水平仪上有两条水平线，分别对应两个标尺。
如果气泡在标尺的中间位置，说明物体已经水平。
如果气泡偏离中间位置，则需要进行调整，直到气泡回到中间位置。
8. 记录：在进行测量时，可以使用水平仪上的刻度来记录物体的水平度。
在后续参照时，可以更方便地进行调整。
以上就是水平仪的使用方法。
在使用水平仪时，需要注意其精度和准确性。
同时，在使用结束后，应将水平仪放置在干燥、通风的地方，避免受潮或损坏。
水平仪使用方法水平仪是一种用来检测水平面的工具，广泛应用于建筑、家具制作、工程测量等领域。
正确的使用水平仪可以确保工程质量，提高工作效率。
下面将介绍水平仪的使用方法，希望能对大家有所帮助。
1. 检查水平仪的准确性。
在使用水平仪之前，首先要确保水平仪本身的准确性。
可以将水平仪放置在一个已知水平的平面上，观察指示是否在中心线上。
如果指示不在中心线上，就需要进行校准或更换水平仪。
2. 放置水平仪。
在使用水平仪进行测量时，需要将水平仪放置在需要检测水平的表面上。
在放置水平仪之前，要先清理表面，确保表面平整无杂物。
然后轻轻放置水平仪，不要用力过大，以免影响测量准确性。
3. 观察指示。
当水平仪放置在表面上后，观察水平仪上的指示。
如果指示在中心线上，则表明该表面是水平的；如果指示偏离中心线，则表明该表面不是水平的，需要进行调整。
4. 调整表面。
如果观察到水平仪的指示偏离中心线，就需要进行表面的调整。
可以通过调整支撑点的高度或者调整表面的倾斜度来使水平仪指示回到中心线上。
调整时要小心操作，逐步进行，直到指示完全在中心线上为止。
5. 注意事项。
在使用水平仪时，需要注意以下几点：避免水平仪受到剧烈震动，以免影响测量准确性；避免水平仪与化学物质接触，以免损坏水平仪；使用完毕后，要将水平仪放置在干燥通风处，避免受潮或受阳光直射。
总结。
水平仪是一种简单易用的测量工具，正确的使用方法可以确保测量的准确性。
在使用水平仪时，要注意检查水平仪的准确性，正确放置水平仪，观察指示，并进行必要的调整。
同时，要注意保护水平仪，避免受到损坏。
希望以上介绍的水平仪使用方法能够帮助大家更好地使用水平仪，提高工作效率，保证工程质量。

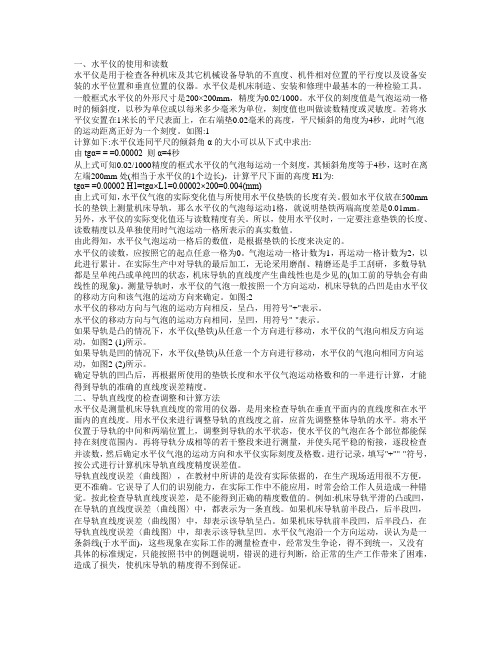

水平仪的使用方法邦德激光技术部2016.7.1一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200×200mm ，精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图：1计算如下：水平仪连同平尺的倾斜角α的大小可以从下式中求出： 由tg α=L H =100002.0=0.00002 则α=4秒 从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm 处（相当于水平仪的1个边长），计算平尺下面的高度H 1为：tg α=LH =0.00002 H 1=tg α×L 1=0.00002×200=0.004(mm) 由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的（加工前的导轨会有曲线性的现象）。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
一、水平仪的使用和读数水平仪是用于检查各种机床及其它机械设备导轨的不直度、机件相对位置的平行度以及设备安装的水平位置和垂直位置的仪器。
水平仪是机床制造、安装和修理中最基本的一种检验工具。
一般框式水平仪的外形尺寸是200×200mm，精度为0.02/1000。
水平仪的刻度值是气泡运动一格时的倾斜度，以秒为单位或以每米多少毫米为单位，刻度值也叫做读数精度或灵敏度。
若将水平仪安置在1米长的平尺表面上，在右端垫0.02毫米的高度，平尺倾斜的角度为4秒，此时气泡的运动距离正好为一个刻度。
如图:1计算如下:水平仪连同平尺的倾斜角α的大小可以从下式中求出:由tgα= = =0.00002 则α=4秒从上式可知0.02/1000精度的框式水平仪的气泡每运动一个刻度，其倾斜角度等于4秒，这时在离左端200mm处(相当于水平仪的1个边长)，计算平尺下面的高度H1为:tgα= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm)由上式可知，水平仪气泡的实际变化值与所使用水平仪垫铁的长度有关。
假如水平仪放在500mm 长的垫铁上测量机床导轨，那么水平仪的气泡每运动1格，就说明垫铁两端高度差是0.01mm。
另外，水平仪的实际变化值还与读数精度有关。
所以，使用水平仪时，一定要注意垫铁的长度、读数精度以及单独使用时气泡运动一格所表示的真实数值。
由此得知，水平仪气泡运动一格后的数值，是根据垫铁的长度来决定的。
水平仪的读数，应按照它的起点任意一格为0。
气泡运动一格计数为1，再运动一格计数为2，以此进行累计。
在实际生产中对导轨的最后加工，无论采用磨削、精磨还是手工刮研，多数导轨都是呈单纯凸或单纯凹的状态，机床导轨的直线度产生曲线性也是少见的(加工前的导轨会有曲线性的现象)。
测量导轨时，水平仪的气泡一般按照一个方向运动，机床导轨的凸凹是由水平仪的移动方向和该气泡的运动方向来确定。
水平仪的使用方法
水平仪是一种用于测量和调整水平面的工具。
使用水平仪时，请参考以下步骤：
1. 准备工作：找到一个平坦的表面，确保该表面是水平的或足够平整。
清除表面上的任何障碍物，以确保水平仪能够准确测量。
2. 放置水平仪：将水平仪靠近待测的表面。
确保它与表面接触紧密并稳定。
通常，水平仪的边缘上有一个窄口，可以用来对齐并确保仪器与表面平行。
3. 检查水平：观察水平仪上的气泡。
水平仪上通常有两个垂直的气泡，其中一个用于水平测量，另一个用于垂直测量。
只考虑水平测量气泡。
4. 调整水平：根据需要，通过调整待测表面的位置或调整水平仪的旋钮来调整水平。
旋钮通常位于水平仪的下方或背面。
5. 确认水平：继续观察水平仪上的气泡，并按需进行微调。
直到水平仪上的气泡位于中间标记或中心位置，表明表面水平。
6. 记录结果：如果需要使用水平仪测量的值，请在测量完成后及时记录结果。
7. 清理和存储：使用完水平仪后，确保将其存放在干燥，安全的地方。
在存储之前，用干净的布或纸巾轻轻擦拭水平仪的表
面。
请记住，在使用水平仪时要小心轻拿轻放，避免碰撞或摔落，以免损坏或影响测量准确性。
水准仪的使用步骤流程1. 确定测量任务在开始使用水准仪之前，首先需要确定测量任务的具体要求和目标。
例如，确定需要测量的区域范围、测量的高程点及其数量等。
2. 准备工作在进行水准仪测量之前，需要做一些准备工作，包括：•确保水准仪的完好性：检查水准仪的外观是否有损坏，探测器是否正常工作等。
•校正水准仪：进行水平仪校正，以确保测量的准确性。
•清洁测量仪器：清洁水准仪的镜头和其他部件，以确保测量精确度。
3. 设置基准点在进行水准测量之前，需要设置一个基准点，作为测量的起点。
基准点可以是一个已知的高程点，或者是通过其他测量方法确定的点。
4. 架设水准仪将水准仪架设在测量区域的适当位置，确保仪器的稳定性。
根据需要，可以使用三脚架或其他支架来支撑水准仪。
5. 标定水平仪在测量之前，需要通过标定水平仪来确保水准仪的水平度。
可通过以下步骤来标定水平仪：•将水准仪放置在稳定的位置上。
•调整水准仪的比较观察器，并观察气泡是否位于中心位置。
•如果水准仪的气泡不在中心位置，可使用水平调节螺丝来调整。
6. 建立测量线路在进行水准测量之前，需要建立一条测量线路。
根据实际情况，可以使用测量杆、测量尺或其他辅助工具来建立测量线路。
7. 进行测量在测量线路上，选择一个起始点，并将水准仪对准该点。
然后，按照以下步骤进行测量：•观察比较观察器，确保气泡在中心位置。
•记录当前测量点的高程数值。
可通过读数标尺或数显设备来获取高程数值。
•将水准仪移至下一个测量点，并重复上述步骤。
•一直测量到测量任务中的最后一个点。
8. 计算高差完成测量后，需要计算各测量点之间的高差。
可通过以下步骤进行高差计算：•将每个测量点的高程数值相减，得到高差值。
•对每个测量点的高差值进行校正，以消除测量误差。
9. 实施数据处理在完成高差计算后，可以进行数据处理。
可以使用电脑软件或手动计算高程数据，并生成对应的地形图或等高线图等。
10. 结束清理测量任务完成后，需要做一些清理工作，包括：•关闭水准仪及相关设备。
水平仪的使用方法水平仪是一种用于测量和校正物体是否水平或垂直的仪器。
它在建筑、装修、制造和其他领域中被广泛使用。
下面是水平仪的使用方法：1.准备工作：-选择一块平坦的地面，确保没有明显的高低差异。
-确保水平仪的表面干净，无尘和划痕，以免影响测量的准确性。
2.验证水平仪的准确性：-将水平仪放在一块完全平整的表面上。
-观察液面是否稳定在中央刻度线上，如果偏离太多，说明水平仪可能存在问题。
3.水平测量：-将水平仪放置在需要测量的物体上。
-确保水平仪的长边与需要测量的物体平行。
-调整物体的位置，使液面保持在中央刻度线上，这时物体就是水平的。
4.垂直测量：-将水平仪的底部放在需要测量的物体上。
-确保水平仪的长边垂直于地面。
-调整物体的位置，使液面保持在中央刻度线上，这时物体就是垂直的。
5.调整水平仪：-水平仪可能会受到外界因素的影响，例如震动或不平衡。
-如果水平仪显示的液面偏离中央刻度线，可以通过调整水平仪的脚来校准。
-逐步调整脚的高度，直到液面恢复到中央刻度线上。
6.高精度测量：-如果需要高精度的水平或垂直测量，可以使用水平仪的辅助功能，如刻度盘和调节螺钉。
-通过观察刻度盘上的数字，可以准确地确定液面的偏差。
-使用调节螺钉逐步调整，直到液面恢复到中央刻度线上。
7.长距离测量：-在长距离测量中，水平仪的长度可能会导致误差。
-为了提高准确性，可以使用辅助物来延长水平仪的长度。
-将辅助物平放在需要测量的物体上，在水平仪上测量液面的位置，然后减去辅助物的长度，即可得到正确的测量结果。
8.结束使用：-使用完水平仪后，应将其放置在安全的位置，避免受到损坏。
-如果需要长期存放，建议将其放在防尘盒或保护套中，以防止灰尘和损坏。
总结：水平仪是一种简单而实用的测量工具，它可以帮助我们快速判断物体是否水平或垂直，并且具有高精度和易于使用的特点。
通过正确地使用水平仪，我们可以保证建筑、装修和制造等工作的准确性和质量。
水准仪是一种测量水平高度的仪器，在建筑、土木工程等领域中广泛使用。
使用水准仪的基本操作如下：
1.准备工作：在使用水准仪之前，需要准备好水准仪本身、水准仪的配件（如吸盘、水平
仪杆等）、测量场地的平整度、观测站的位置等。
2.水平调整：将水准仪放置在测量场地的水平位置上，调节水准仪的水平轮，使水准仪保
持水平状态。
3.定位测量站点：使用水平仪杆或吸盘将水准仪定位在测量站点上。
4.调整水准仪的视角：调节水准仪的瞄准器，使得水准仪的视线正对测量站点。
5.观测测量值：看水准仪的指针，记录测量值。
6.重复测量：在不同的测量站点重复以上步骤，记录测量值。
7.计算平均值：将多次测量的值进行平均，得出最终的测量结果。
8.记录数据：将测量结果记录在规定的记录表中。
9.清洁水准仪：使用清水将水准仪的操作面和配件清洗干净，保证水准仪的操作质量。
10.储存水准仪：将水准仪和配件放置在干燥、通风的地方，避免水准仪受潮、生锈。
注意：使用水准仪时，应注意安全，避免意外伤害。
在使用水准仪之前，应熟练掌握使用说明书中的操作方法，以确保测量精度。
水平仪的使用水平仪是测量角度变化的一种常用量具，主要用于测量机件相互位置的水平位置和设备安装时的平面度、直线度和垂直度，也可测量零件的微小倾角。
常用的水平仪有条式水平仪、框式水平仪和数字式光学合象水平仪等。
一 条式水平仪图7-1是钳工常用的条式水平仪。
条式水平仪由作为工作平面的V 型底平面和与工作平面平行的水准器 (俗称气泡)两部分组成。
工作平面的平直度和水准器与工作平面的平行度都做得很精确。
当水平仪的底平面放在准确的水平位置时，水准器内的气泡正好在中间位置 (即水平位置)。
在水准器玻璃管内气泡两端刻线为零线的两边，刻有不少于8格的刻度，刻线间距为2mm 。
当水平 图7-1 条式水平仪仪的底平面与水平位置有微小的差别时，也就是水平仪底平面两端有高低时，水准器内的气泡由于地心引力的作用总是往水准器的最高一侧移动，这就是水平仪的使用原理。
两端高低相差不多时，气泡移动也不多，两端高低相差较大时，气泡移动也较大，在水准器的刻度上就可读出两端高低的差值。
表7-1 水平仪的规格条式水平仪的规格见表7-1。
条式水平仪分度值的说明，如分度值0.03mm ／m ，即表示气泡移动一格时，被测量长度为1m 的两端上，高低相差0.03mm 。
再如，用200mm 长，分度值为0.05mm ／m 的水平仪，测量400mm 长的平面的水平度。
先把水平仪放在平面的左侧，此时若气泡向右移动二格，再把水平仪放在平面的右侧，此时若气泡向左移动三格，则说明这个平面是中间高两侧低的凸平面。
中间高出多少毫米呢？从左侧看中间比左端高二格，即在被测量长度为1m 时，中间高2×0.05=0.10mm ，现实际测量长度为200mm ，是1m 的 ，所以，实际上中间比左端高0.10× = 0.02mm 。
从右侧看：中间比右端高三格，即在被测量长度为1m 时，中间高3×0.05=0.15mm ，现实际测量长度为200mm ，是1m 的 ，所以，实际上中间比右端高0.15× =0.03mm 。
由此可知，中间比左端高0.02mm ，中间比右端高0.03mm ，则中间比两端高出的数值为(0.02+0.03)÷2=0.025mm 。
二 框式水平仪图7-2是常用的框式水平仪，主要由框架1和弧形玻璃管主水准器2、调整水准3组成。
利用水平仪上水准泡的移动来测量被测部位角度的变化。
51515151框架的测量面有平面和V 形槽，V 形槽便于在圆柱面上测量。
弧形玻璃管的表面上有刻线，内装乙醚(或酒精) ,并留有一个水准泡，水准泡总是停留在玻璃管内的最高处。
若水平仪倾斜一个角度，气泡就向左或向右移动，根据移动的距离(格数) ,直接或通过计算即可知道被测工件的直线度，平面度或垂直度误差。
水平仪工作原理(图7-3),精度为0.02mm/1000mm 的水平仪玻璃管，曲率半径R=103132mm ，当平面在1000mm 图7-2 框式水平仪长度中倾斜0.02mm ，则倾斜角θ为： 1-框架 2-主水准器 3-调整水准 水准泡转过的角度应与平面转过的角度相等，则水准泡移动的距离(1格) 为：图7-3 框式水平仪工作原理水平仪的读数方法有直接读数法和平均读数法两种。
1)直接读数法 以气泡两端的长刻线作为零线，气泡相对零线移动格数作为读数，这种读数方法最为常用，见图7-4。
(a) (b) (c)图7-4 直接读数法图7-4a 表示水平仪处于水平位置，气泡两端位于长线上，读数为“0”；图7-4b 表示水平仪逆时针方向倾斜，气泡向右移动，图示位置读数为“+2”；图7-4c 表示水平仪顺时针方向倾斜，气泡向左移动，图示位置读数为“-3”。
2)平均读数法 由于环境温度变化较大，使气泡变长或缩短，引起读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差。
平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端点止，然后取这两个读数的平均值作为这次测量的读数值。
图7-5a 表示，由于环境温度较高，气泡变长，测量位置使气泡左移。
读数时，从左边长刻线起，向左读数“-3”；从右边长刻线起，向左读数“—2”。
取这两个读数的平均值，作为这次测量的读数值：00002.0100002.0==mm tg θ"4=θ60603602⨯⨯=θπR a mm mm 26060360"41031322=⨯⨯⨯⨯=π5.22)2()3(-=-+-图7-5 平均读数法图7-5b 表示，由于环境温度较低，气泡缩短，测量位置使气泡右移，按上述读数方法，读数分别为“+2”和“+1”，则测量的读数值是：框架水平仪的使用方法：1 框架水平仪的两个V 形测量面是测量精度的基准，在测量中不能与工作的粗糙面接触或摩擦。
安放时必须小心轻放，避免因测量面划伤而损坏水平仪和造成不应有的测量误差。
2 用框架水平仪测量工件的垂直面时，不能握住与副侧面相对的部位，而用力向工件垂直平面推压，这样会因水平仪的受力变形，影响测量的准确性。
正确的测量方法是手握持副测面内侧，使水平仪平稳、垂直地（调整气泡位于中间位置）贴在工件的垂直平面上，然后从纵向水准读出气泡移动的格数。
3 使用水平仪时，要保证水 正确 错误平仪工作面和工件表面的清洁，以防止脏物影响测量的准确性。
测量水平面时，在同一个测量位置上，应将水平仪调过相反的方向再进行测量。
当移动水平仪时，不允许水平仪工作面与工件表面发生摩擦，应该提起来放置。
如图7-6所示。
图7-6 水平仪的使用方法4 当测量长度较大工件时，可将工件平均分若干尺寸段，用分段测量法，然后根据各段的测量读数，绘出误差坐标图，以确定其误差的最大格数。
如图7-7所示。
床身导轨在纵向垂直平面内直线度的检验时，将方框水平仪纵向放置在刀架上靠近前导轨处(图7-7中位置A)，从刀架处于主轴箱一端的极限位置开始，从左向右移动刀架，每次移动距离应近似等于水平仪的边框尺寸(200mm)。
依次记录刀架在每一测量长度位置时的水平仪读数。
将这些读数依次排列，用适当的比例画出导轨在垂直平面内的直线度误差曲线。
水平仪读数为纵坐标，刀架在起始位置时的水平仪读数为起点，由坐标原点起作一折线段，其后每次读数都以前折线段的终点为起点，画出应折线段，各折线段组成的曲线，即为导轨在垂直平面内直线度曲线。
曲线相对其两端连线的最大坐标值，就是导轨全长的直线度误差，曲线上任一局部测量长度内的两端点相对曲线两端点的连线坐标差值，也就是导轨的局部误差。
A 、B 水平仪图7-7 纵向导轨在垂直平面内的直线度检验例 一台床身导轨长度为1600mm 的卧式车床，用尺寸为200mm ×200mm 、精度为0.02mm ／lOOOmm 的方框水平仪检验其直线度误差。
将导轨分成8段，使每段长度为水平仪边框尺寸(200mm)，分段测得水平仪的读数为：+1、+2、+1、0、-1、0、-1、-0.5。
根据这些读数画出误差曲线图(图7-8)。
作图的坐标为：5.12)1()2(+=+++纵轴方向每一格表示水平仪气泡移动一格的数值；横轴方向表示水平仪的每段测量长度。
作出曲线后再将曲线的首尾(两端点)连线I-I 。
并经曲线的最高点作垂直于水平轴方向的垂线与连线相交的那段距离n ，即为导轨的直线度误差的格数。
从误差曲线图可以看到，导轨在全长范围内呈现出中间凸的状态，且凸起值最大在导轨600mm-800mm 长度处。
导轨长/mm图7-8 导轨在垂直平面内直线度误差曲线图将水平仪测量的偏差格数换算成标准的直线度误差值δ式中 ——误差曲线中的最大误差格数；——水平仪的精度(0.02mm ／lOOOmm)；——每段测量长度(mm)。
按误差曲线图各数值计算得δ=3.5×0.02mm/1000mm ×200mm=0.014mm5 机床工作台面的平面度检验方法如图7-9所示，工作台及床鞍分别置于行程的中间位置，在工作台面上放一桥板，其上放水平仪，分别沿图示各测量方向移动桥板，每隔桥板跨距d 记录一次水平仪读数。
通过工作台面上A 、B 、D 三点建立基准平面，根据水平仪读数求得各测点平面的坐标值。
误差以任意300mm 测量长度上的最大坐标值计。
标准规定允差见表7-2。
图7-9 检验工作台面的平面度表7-2 工作台面的平面度允差 mm1 测量大型零件的垂直度时，如图7-10a所示，用水平仪粗调基准表面到水平。
分别在基准表面和被测表面上用水平仪分段逐步测量并用图解法（图7-8）确定基准方位，然后求出被测表面相对于基准的垂直度误差。
测量小型零件时，如图7-10b 所示，先将水平仪放在基准表面上，读气泡一端的数值，然后用水平仪的一侧紧贴垂直被测表面，气泡偏离第一次（基准表面）读数值，即为被测表面的垂直 (a) (b)度误差。
图7-10 水平仪垂直度测量7 水平仪使用完后，应涂上防锈油并妥善保管好。
三 光学合像水平仪光学合像水平仪，广泛用于精密机械中，测量工件的平面度、直线度和找正安装设备0 200 400 600 800 1000 1200 1400 1600 +1 +2 +1 0 -1 0 -1 -0.55 4 3 21Ⅰ的正确位置。
1 合像水平仪的结构和工作原理合像水平仪主要由测微螺杆、杠杆系统、水准器、光学合像棱镜和具有V型工作平面的底座等组成，图7-10所示。
水准器安装在杠杆架的底板上，它的水平位置用微分盘旋钮通过测微螺杆与杠杆系统进行调整。
水准器内的气泡圆弧，分别用三个不同方向位置的棱镜反射至观察窗，分成两个半像，利用光学原理把气泡像复合放大(放大5倍)，提高读数精度，并通过杠杆机构提高读数的灵敏度和增大测量范围。
当水平仪处于水平位置时，气泡A与B重合，见图7-10c。
当水平仪倾斜时，气泡A与B不重合，见图7-10d。
测微螺杆的螺距P=0.5mm，微分盘刻线分为100等分。
微分盘转过一格，测微螺杆上螺母轴向移动0.005mm。
2使用方法将水平仪放在工件的被测表面上，眼睛看窗口1，手转动微分盘，直至两个半气泡重合时进行读数。
读数时，从窗口4读出毫米数，从微分盘上读出刻度数。
图7-10 数字式光学合像水平仪1、4-窗口；2-微分盘旋钮；3-微分盘；5-水平仪底座；6-玻璃管；7-放大镜；8-合成棱镜；9、11-弹簧；10-杠杆架；12-指针；13-测微螺杆。
例，分度值为0.01mm/1000mm的光学合像水平仪微分盘上的每一格刻度表示在1m长度上，两端的高度差为0.01mm。
测量时，如果从窗口读出的数值为1mm，微分盘上的刻度数为16，这次测量的读数就是1.16mm，即被测工件表面的倾斜度，在1m长度上高度差为1.16mm。
如果工件的长度小于或大于1m时，可按正比例方法计算:1m长度上的高度差×工件长度。
