雪铁龙发动机

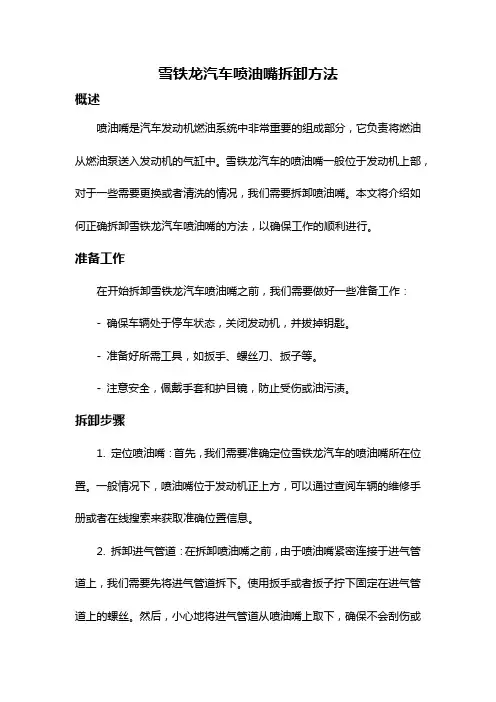

雪铁龙汽车喷油嘴拆卸方法概述喷油嘴是汽车发动机燃油系统中非常重要的组成部分，它负责将燃油从燃油泵送入发动机的气缸中。

雪铁龙汽车的喷油嘴一般位于发动机上部，对于一些需要更换或者清洗的情况，我们需要拆卸喷油嘴。

本文将介绍如何正确拆卸雪铁龙汽车喷油嘴的方法，以确保工作的顺利进行。

准备工作在开始拆卸雪铁龙汽车喷油嘴之前，我们需要做好一些准备工作：- 确保车辆处于停车状态，关闭发动机，并拔掉钥匙。

- 准备好所需工具，如扳手、螺丝刀、扳子等。

- 注意安全，佩戴手套和护目镜，防止受伤或油污渍。

拆卸步骤1. 定位喷油嘴：首先，我们需要准确定位雪铁龙汽车的喷油嘴所在位置。

一般情况下，喷油嘴位于发动机正上方，可以通过查阅车辆的维修手册或者在线搜索来获取准确位置信息。

2. 拆卸进气管道：在拆卸喷油嘴之前，由于喷油嘴紧密连接于进气管道上，我们需要先将进气管道拆下。

使用扳手或者扳子拧下固定在进气管道上的螺丝。

然后，小心地将进气管道从喷油嘴上取下，确保不会刮伤或损坏嘴部。

3. 断开喷油嘴连接：雪铁龙汽车的喷油嘴通常有一个接头与燃油供应系统相连。

使用扳手旋转接头上的螺钉，将它从喷油嘴上脱离。

4. 拆卸喷油嘴：使用扳手或者扳子，将固定喷油嘴的螺栓或螺母拧松。

这些螺栓或螺母通常安装在喷油嘴座上。

当拧松时，应该小心不要给喷油嘴或其他相关部件带来损坏。

5. 清洗或更换喷油嘴：一旦拆卸下喷油嘴，可以对其进行清洗或更换。

若是要清洗喷油嘴，我们可以使用喷油嘴清洗剂，将其完全浸泡在清洗剂中，去除其中的碳沉积物。

如果需要更换喷油嘴，则需要将原喷油嘴卸下，并安装新的喷油嘴。

注意事项在拆卸雪铁龙汽车喷油嘴的过程中，需要注意以下事项：- 拆卸过程要小心，避免不必要的损坏或者其他问题的出现。

- 在操作过程中，尽量确保周围环境的清洁。

特别是在清洗喷油嘴时，避免任何杂质进入喷油嘴或者燃油系统。

- 如果不熟悉汽车的维修和拆卸操作，请寻求专业人士的帮助，以免发生意外。

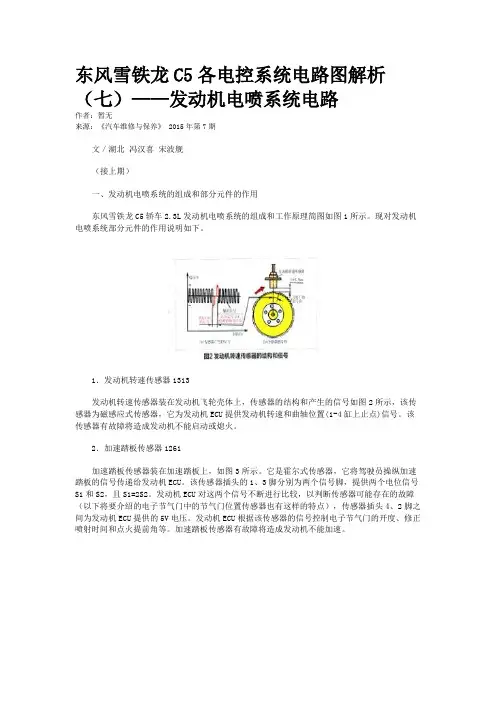

东风雪铁龙C5各电控系统电路图解析（七）——发动机电喷系统电路作者：暂无来源：《汽车维修与保养》 2015年第7期文／湖北冯汉喜宋波舰（接上期）一、发动机电喷系统的组成和部分元件的作用东风雪铁龙C5轿车2.3L发动机电喷系统的组成和工作原理简图如图1所示。

现对发动机电喷系统部分元件的作用说明如下。

1．发动机转速传感器1313发动机转速传感器装在发动机飞轮壳体上，传感器的结构和产生的信号如图2所示，该传感器为磁感应式传感器，它为发动机ECU提供发动机转速和曲轴位置(1-4缸上止点)信号。

该传感器有故障将造成发动机不能启动或熄火。

2．加速踏板传感器1261加速踏板传感器装在加速踏板上，如图3所示。

它是霍尔式传感器，它将驾驶员操纵加速踏板的信号传递给发动机ECU。

该传感器插头的1、3脚分别为两个信号脚，提供两个电位信号S1和S2，且S1=2S2。

发动机ECU对这两个信号不断进行比较，以判断传感器可能存在的故障（以下将要介绍的电子节气门中的节气门位置传感器也有这样的特点），传感器插头4、2脚之间为发动机ECU提供的5V电压。

发动机ECU根据该传感器的信号控制电子节气门的开度、修正喷射时间和点火提前角等。

加速踏板传感器有故障将造成发动机不能加速。

加速踏板上的硬点开关用于发动机的巡航控制，当驾驶员踩下加速踏板使硬点开关触点与车底板硬块撞击时，硬点开关动作，发动机可加速超过巡航设定的车速。

3．凸轮轴位置传感器1115凸轮轴位置传感器与发动机转速传感器配合为发动机ECU提供判缸信号。

值得注意的是：①凡顺序喷射的发动机必须判缸；②发动机转速传感器判断1—4缸上止点位置；⑧凸轮轴位置传感器判断1缸压缩上止点位置。

凸轮轴位置传感器装在进气凸轮轴信号齿轮的上方，用来检测凸轮轴的位置，它是霍尔式传感器，传感器的安装位置和产生的波形如图4所示。

该传感器损坏将造成发动机ECU无法判缸，电喷系统由顺序喷射降级为同时喷射。

4.前氧传感器1 350和后氧传感器1352前氧传感器和后氧传感器分别装在排气管三元催化器的前端和后端，它们的外形如图5所示。

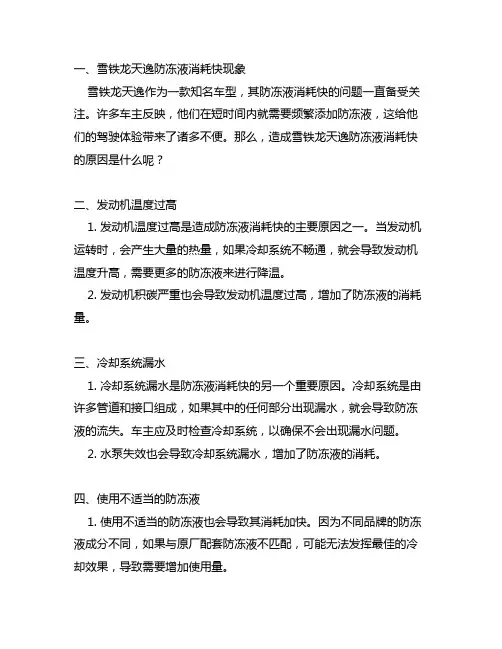

一、雪铁龙天逸防冻液消耗快现象雪铁龙天逸作为一款知名车型，其防冻液消耗快的问题一直备受关注。

许多车主反映，他们在短时间内就需要频繁添加防冻液，这给他们的驾驶体验带来了诸多不便。

那么，造成雪铁龙天逸防冻液消耗快的原因是什么呢？二、发动机温度过高1. 发动机温度过高是造成防冻液消耗快的主要原因之一。

当发动机运转时，会产生大量的热量，如果冷却系统不畅通，就会导致发动机温度升高，需要更多的防冻液来进行降温。

2. 发动机积碳严重也会导致发动机温度过高，增加了防冻液的消耗量。

三、冷却系统漏水1. 冷却系统漏水是防冻液消耗快的另一个重要原因。

冷却系统是由许多管道和接口组成，如果其中的任何部分出现漏水，就会导致防冻液的流失。

车主应及时检查冷却系统，以确保不会出现漏水问题。

2. 水泵失效也会导致冷却系统漏水，增加了防冻液的消耗。

四、使用不适当的防冻液1. 使用不适当的防冻液也会导致其消耗加快。

因为不同品牌的防冻液成分不同，如果与原厂配套防冻液不匹配，可能无法发挥最佳的冷却效果，导致需要增加使用量。

2. 部分车主为了省钱使用劣质防冻液，这样的液体通常质量较差，不仅无法很好地保护发动机，还会加快其消耗。

五、使用时间过长1. 防冻液一般在使用2-3年后就需要更换，使用时间过长会导致其冷却效果下降，需要增加使用量。

2. 另外，长时间未更换防冻液也容易积累杂质，降低冷却效果，影响其使用寿命。

六、解决方案1. 定期检查冷却系统，确保没有漏水问题。

2. 使用原厂配套的防冻液，避免使用劣质产品。

3. 定期更换防冻液，避免使用时间过长导致冷却效果下降。

4. 定期清洗发动机，预防发动机积碳严重导致发动机温度过高。

七、结论雪铁龙天逸防冻液消耗快的原因包括发动机温度过高、冷却系统漏水、使用不适当的防冻液以及使用时间过长。

为解决这一问题，车主应该定期检查和保养车辆，确保冷却系统正常运转，使用合适的防冻液，并坚持定期更换。

只有这样才能真正保障车辆的使用寿命和安全性。

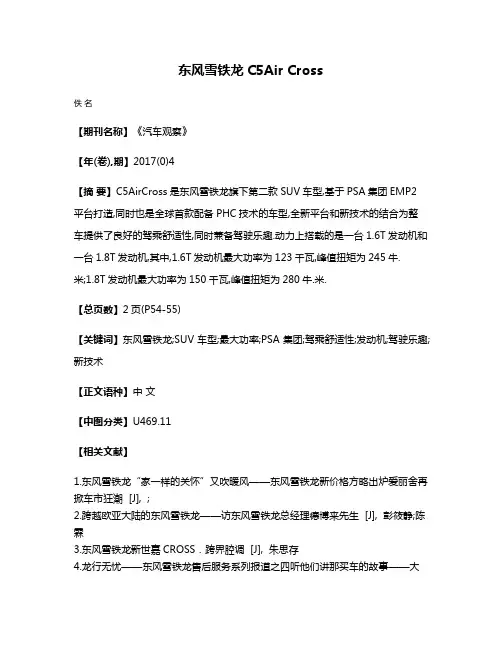

东风雪铁龙C5Air Cross
佚名
【期刊名称】《汽车观察》
【年(卷),期】2017(0)4
【摘要】C5AirCross是东风雪铁龙旗下第二款SUV车型,基于PSA集团EMP2平台打造,同时也是全球首款配备PHC技术的车型,全新平台和新技术的结合为整车提供了良好的驾乘舒适性,同时兼备驾驶乐趣.动力上搭载的是一台1.6T发动机和一台1.8T发动机,其中,1.6T发动机最大功率为123千瓦,峰值扭矩为245牛.
米;1.8T发动机最大功率为150千瓦,峰值扭矩为280牛.米.
【总页数】2页(P54-55)
【关键词】东风雪铁龙;SUV车型;最大功率;PSA集团;驾乘舒适性;发动机;驾驶乐趣;新技术
【正文语种】中文
【中图分类】U469.11
【相关文献】
1.东风雪铁龙“家一样的关怀”又吹暖风——东风雪铁龙新价格方略出炉爱丽舍再掀车市狂潮 [J], ;
2.跨越欧亚大陆的东风雪铁龙——访东风雪铁龙总经理德博来先生 [J], 彭筱静;陈霖
3.东风雪铁龙新世嘉CROSS．跨界腔调 [J], 朱思存
4.龙行无忧——东风雪铁龙售后服务系列报道之四听他们讲那买车的故事——大
连、青岛、秦皇岛、天津、北京五地东风雪铁龙车主购车纪实 [J],
5.龙行无忧——东风雪铁龙售后服务系列报道之二：畅享“C”计划——东风雪铁龙凯旋环渤海之旅 [J], 李君;白帆（图）;李君（图）
因版权原因，仅展示原文概要，查看原文内容请购买。

雪铁龙质量担保和保养手册第一部分：雪铁龙汽车质量担保作为一家知名的汽车制造商，雪铁龙一直致力于为客户提供高质量、可靠的汽车产品。

我们对每一辆雪铁龙汽车都极为自信，并对其质量进行了全面的担保。

在购买雪铁龙汽车时，您可以放心，我们的质量担保将为您提供极大的保障。

1. 质量保证范围雪铁龙公司对所有在正规经销商处销售的新车提供全面质量保证。

在质保期内，如果出现产品质量问题，我们将提供相应的维修和更换服务，确保您的权益不受影响。

2. 质保期限一般情况下，雪铁龙汽车的质保期为3年或10万公里（以先到者为准）。

在此期间内，您可以在雪铁龙授权的维修点享受免费的质量保修服务。

3. 质保内容雪铁龙的质量保修内容包括但不限于发动机、变速箱、制动系统、底盘等主要部件，以及正常使用条件下出现的质量问题。

如果您的雪铁龙汽车在质保期内遇到了问题，我们将优先提供维修和更换服务。

第二部分：雪铁龙汽车保养手册1. 保养周期为了确保您的雪铁龙汽车能够保持良好的性能和安全性，我们建议按照以下保养周期进行定期保养：- 每5000公里进行一次小保养- 每1万公里进行一次大保养2. 保养内容小保养包括更换机油、机滤、空气滤清器、轮胎气压检查、制动系统检查等内容。

大保养则包括对发动机、传动系统、转向系统、制动系统等各项关键部件的全面检查和维护。

3. 保养地点您可以选择在雪铁龙授权的维修点进行汽车保养，也可以在合作的汽车维修厂进行保养。

无论选择何种方式，一定要确保使用原厂配件，并保留好保养记录。

4. 保养注意事项在日常使用中，您还应注意定期检查汽车的润滑油、制动油、冷却液等液体的使用情况，并及时更换。

保持车辆的清洁和定期检查轮胎的磨损情况也是十分重要的。

雪铁龙汽车质量担保和保养手册希望能为您提供关于雪铁龙汽车质量担保和保养的全面指导。

如果您在汽车使用过程中遇到了问题，欢迎随时联系我们的客服热线或就近的维修点，我们将竭诚为您解决问题，确保您驾驶雪铁龙汽车的安全和愉快体验。

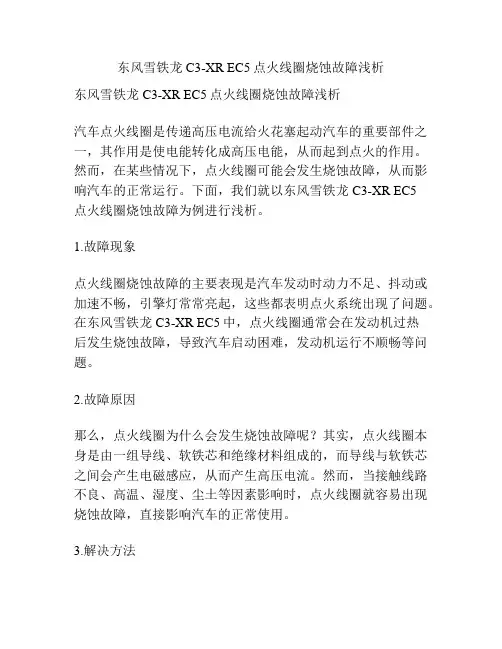

东风雪铁龙C3-XR EC5点火线圈烧蚀故障浅析东风雪铁龙C3-XR EC5点火线圈烧蚀故障浅析汽车点火线圈是传递高压电流给火花塞起动汽车的重要部件之一，其作用是使电能转化成高压电能，从而起到点火的作用。

然而，在某些情况下，点火线圈可能会发生烧蚀故障，从而影响汽车的正常运行。

下面，我们就以东风雪铁龙C3-XR EC5点火线圈烧蚀故障为例进行浅析。

1.故障现象点火线圈烧蚀故障的主要表现是汽车发动时动力不足、抖动或加速不畅，引擎灯常常亮起，这些都表明点火系统出现了问题。

在东风雪铁龙C3-XR EC5中，点火线圈通常会在发动机过热后发生烧蚀故障，导致汽车启动困难，发动机运行不顺畅等问题。

2.故障原因那么，点火线圈为什么会发生烧蚀故障呢？其实，点火线圈本身是由一组导线、软铁芯和绝缘材料组成的，而导线与软铁芯之间会产生电磁感应，从而产生高压电流。

然而，当接触线路不良、高温、湿度、尘土等因素影响时，点火线圈就容易出现烧蚀故障，直接影响汽车的正常使用。

3.解决方法针对点火线圈烧蚀故障问题，可以采取以下几种解决方法：1）更换点火线圈当点火线圈烧蚀故障严重时，需要将其更换为新的点火线圈。

因为点火线圈是汽车点火系统中非常重要的一个部件，如不及时更换，可能会给汽车带来更多的损坏。

2）提高汽车浸渍油温度在车辆高温状态下，汽车发动机会停止工作，这时就建议提高汽车浸渍油温度，此时点火线圈也会更加耐用。

3）加强汽车的保养正确的汽车保养不仅有利于点火线圈的稳定运行，同时也对整个车辆的状态有好处。

建议使用高质量的汽车油和保养品，及时更换车辆的滤芯，以保证汽车的正常运行。

总之，点火线圈烧蚀故障是汽车使用中可能出现的情况，但只要合理维护和保养车辆，避免操作不当，点火线圈烧蚀故障是可以有效预防的。

同时，在发现点火线圈故障时，也应及时处理，防止出现更大的损失。

4.其他注意事项除了上述方法外，还有一些其他的注意事项，可以帮助预防和解决点火线圈烧蚀故障问题。

厂商：东风雪铁龙级别：中型车能源类型：汽油环保标准：国IV+OBD上市时间：2013.03最大功率（kw）：126最大扭矩（N.M）：230发动机：2.3L 171马力 L4变速箱：6挡手自一体长*宽*高(mm)：4805*1860*1458 车身结构：4门5座三厢车最高车速(km/h)：218官方0-100km/h加速(s)：9.90-100km/h加速(s)：10.17100-0km/h制动(m)：40.42实测油耗(L/100km)：11.21整车质保：三年或10万公里长度(mm)：4805宽度（mm）：1860高度（mm）：1458扭矩（mm）:2815前轮距（mm）：1584后轮距（mm）：1551车身结构：三厢车车门数（个）：4座位数（个）：5油箱容积(L)：70后备箱容积（L）：439整备质量（kg）：1600发动机排量（ml）：2253进气模式：自然吸气气缸排列形式：L气缸数（个）：4每缸气门数（个）：4配气结构:DOHC最大马力（Ps）：171最大功率（kw）：126最大功率转速（rpm）：5875最大扭矩：230最大扭矩转速：4150发动机特有技术:VTCS可变相位气门正时燃料形式：汽油燃油标号：92号供油方式：多点电喷缸盖材料：铝合金缸体材料：铝合金环保标准：国IV+OBD档位数：6变速箱类型：手自一体变速箱(AT) 驱动方式：前置驱动前悬架类型：麦弗逊式独立悬架后悬架类型：多连杆式独立悬架助力类型：机械液压助力车体结构：承载式前制动器类型：通风盘式后制动器类型：盘式驻车制动类型：手刹前轮胎规格：225/55 R17后轮胎规格：225/55 R17备胎规格：全尺寸。

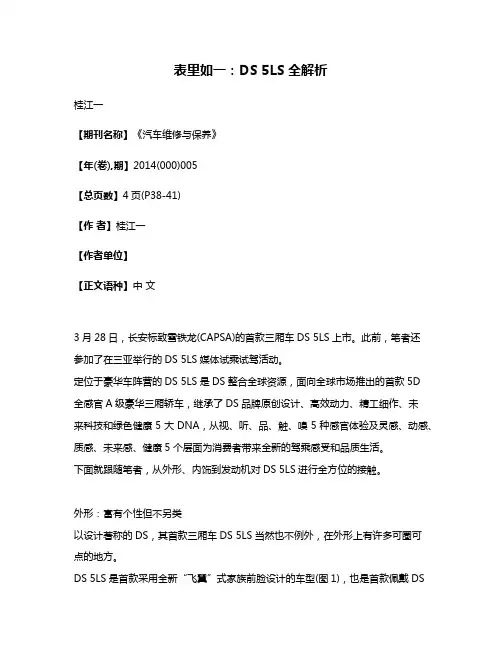

表里如一：DS 5LS全解析桂江一【期刊名称】《汽车维修与保养》【年(卷),期】2014(000)005【总页数】4页(P38-41)【作者】桂江一【作者单位】【正文语种】中文3月28日，长安标致雪铁龙(CAPSA)的首款三厢车DS 5LS上市。

此前，笔者还参加了在三亚举行的DS 5LS媒体试乘试驾活动。

定位于豪华车阵营的DS 5LS是DS整合全球资源，面向全球市场推出的首款5D全感官A级豪华三厢轿车，继承了DS品牌原创设计、高效动力、精工细作、未来科技和绿色健康5大DNA，从视、听、品、触、嗅5种感官体验及灵感、动感、质感、未来感、健康5个层面为消费者带来全新的驾乘感受和品质生活。

下面就跟随笔者，从外形、内饰到发动机对DS 5LS进行全方位的接触。

外形：富有个性但不另类以设计著称的DS，其首款三厢车DS 5LS当然也不例外，在外形上有许多可圈可点的地方。

DS 5LS是首款采用全新“飞翼”式家族前脸设计的车型(图1)，也是首款佩戴DS车标的车型。

略宽的下格栅稳稳支撑住上部展现DS前脸设计灵魂的上格栅，三维雕刻效果的镀铬格栅，中心是DS品牌标识，其两翼线条向外延伸至大灯轮廓线，形成富有冲击力的飞翼状，与独特的音叉形状的日间行车灯相呼应。

DS 5LS车型设计中的线条及镀铬饰条的运用也让人印象深刻。

高腰线的设计增添了几分时尚感和运动气息，而从C柱到尾部的线条也柔和流畅。

车顶部镀铬饰条从A柱一直延伸到尾部(图2)，则体现了从柔美向大胆自由挺进的设计风格。

较短的前悬设计、轮眉外扩、运动气质格栅与大灯间利剑般的镀络饰条、18inch钻石切割加镜面抛光的铝合金轮毂(图3)使DS 5LS的侧面看起来强悍而有力。

记者感受：DS 5LS在外形上给笔者留下的整体感觉是虽然不乏个性，但丝毫不另类，既不缺法式的大胆，又融入中式的柔美，充分满足了中国车主追求个性但又不让人感到另类的审美需求。

在路试过程中，DS 5LS吸引了众多路人的围观和驻足(图4)就充分证明了这一点。

请您在使用东风雪铁龙产品之前一定要认真阅读《使用手册》和随车提供的《质量担保和保养手册》以及其它技术资料，并按其方法和要求正确使用、维护产品。

请您在阅读了这些文件后，将它们放置在您的汽车内，以便遇到疑问和需要时均能方便找到并进行查阅。

本手册中所指服务站是指“东风雪铁龙授权销售服务商”或“东风雪铁龙授权服务商”。

您在购车或购车后遇到任何关于车辆的疑问或困难请联系就近的服务站，他们会为您购车、用车提供周到的咨询或服务。

此外，您也可以通过 与我们沟通。

随车技术文件是汽车的组成部分，如果您转卖汽车，一定要将这些资料交给新买主，以便新买主需要时，可以使用这些资料。

关系人身安全的警告标记由警告符号+格式框+警告内容组成：关系车辆损坏的注意标记由注意符号+格式框+注意内容组成：特别说明说明此符号表示禁止这样做或禁止某类事件发生。

此符号表示有关环保和燃油经济性的建议、要求或说明。

此符号为开头的文字说明，是对某章节的特别补充说明。

此符号表示快进、下一个选择或链接到某一位置。

我们感谢并祝贺您选择了这款轿车。

在上路行驶前，请认真阅读本使用手册。

本手册包含了驾驶方式和装备的重要信息以及您必须严格遵守的重要建议。

本手册也包含了您需要了解的有关车辆维修及保养的信息和使用预防措施，以保证您的人身安全及您的C5轿车的可靠性。

全面了解您的新车可给您带来十足的驾驶乐趣。

12目 录3334-3536-373839-4040驾乘位置的调整前座椅手动调节前座椅电动调节前座椅后座椅后视镜方向盘调节特色开启驾驶台乘坐舒适性视野空调监控驾驶触控屏6-78-910-1112-131415161718概 览1920-2122-24252627-29303132钥匙遥控器无钥匙进入报警器玻璃升降器车门行李厢盖天窗燃油箱开 启目录41 42-4344 45-46474849 50-54 55-57 58-5960 61-62 63-6465666768 69-70 71-77 78-798081828384-8586-909192-9394-95969798-100101102103-105106驾 驶仪表与显示屏车内装备方向盘处的控制照明前大灯雨刮组合开关点火开关无钥匙启动电子钥匙应急模式电子驻车制动自动变速箱Stop & Start发动机启停系统坡道起步辅助限速功能定速巡航车速记忆功能疲劳监测系统车道偏离警示前方碰撞预警盲区探测泊车辅助行车记录仪I 型组合仪表II 型组合仪表组合仪表显示屏检查（车辆自检）指示灯警告灯里程表旅程电脑保养指示器空调系统概述通风智能双区自动空调顶灯氛围灯内部布置实用装备34目 录安全带气囊儿童安全ISOFIX电动儿童安全锁转向指示灯危险信号灯喇叭胎压监测电子稳定程序 (ESP)制动三角警告标牌制动安全冬季安全措施安全建议驾驶建议加装电器附件安 全 性车辆维护与实用信息技术特性107-109 110-114115-118119120 121121121 122 123124125126 127128-129130131整车基本性能参数油耗外部尺寸汽车识别车轮170-171172 173174175新车磨合节省燃油的措施清洁及维护发动机罩发动机舱布置液位检查蓄电池更换保险丝仪表板下的保险丝发动机舱的保险丝更换灯泡轮胎使用注意事项实用工具更换车轮车辆的牵引三元催化器回收与环保精品附件132133-134 135-136 137138-139 140-141 142-145 146147148 149-154155156-160161-165166 167168169目录图解索引外部驾驶台方向盘处的控制键内部发动机舱213 214 215 216 217多媒体导航系统紧急呼叫及东风雪铁龙品牌呼叫01 系统概述02 多媒体03 电话04 导航- 引导05 设置06 整车功能07 联网功能常见问题176177-181182-190191-195196-206207208209-210211-21256概览特 色7概 览特 色8概 览A. 展开或折叠钥匙；B. 锁止车辆；C. 打开行李厢；D. 解锁车辆。

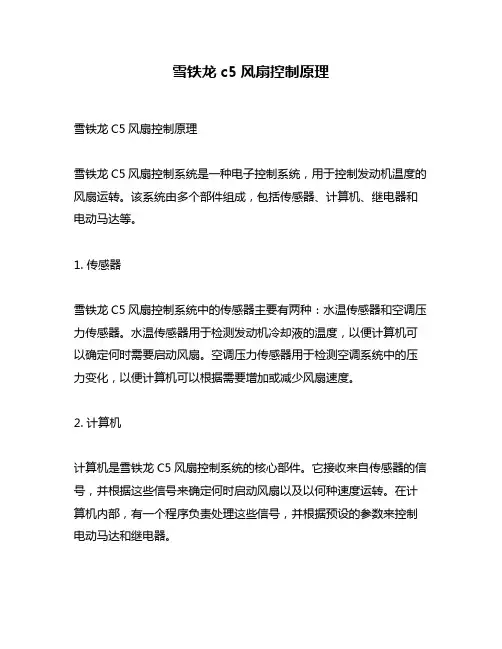

雪铁龙c5风扇控制原理雪铁龙C5风扇控制原理雪铁龙C5风扇控制系统是一种电子控制系统，用于控制发动机温度的风扇运转。

该系统由多个部件组成，包括传感器、计算机、继电器和电动马达等。

1. 传感器雪铁龙C5风扇控制系统中的传感器主要有两种：水温传感器和空调压力传感器。

水温传感器用于检测发动机冷却液的温度，以便计算机可以确定何时需要启动风扇。

空调压力传感器用于检测空调系统中的压力变化，以便计算机可以根据需要增加或减少风扇速度。

2. 计算机计算机是雪铁龙C5风扇控制系统的核心部件。

它接收来自传感器的信号，并根据这些信号来确定何时启动风扇以及以何种速度运转。

在计算机内部，有一个程序负责处理这些信号，并根据预设的参数来控制电动马达和继电器。

3. 继电器继电器是一个开关装置，用于控制电路中的高功率设备（如电动马达）。

在雪铁龙C5风扇控制系统中，继电器用于控制风扇的启动和停止。

4. 电动马达电动马达是一个旋转设备，用于驱动风扇。

在雪铁龙C5风扇控制系统中，电动马达的速度可以通过计算机和继电器来控制。

工作原理：当发动机温度升高或空调系统压力变化时，传感器会将信号发送到计算机。

计算机会根据这些信号来确定何时启动风扇以及以何种速度运转。

如果需要启动风扇，计算机将向继电器发送信号，使其闭合。

闭合后的继电器将会通电，从而使电动马达开始旋转。

随着发动机温度或空调系统压力的变化，计算机会不断调整风扇速度，并在需要时停止或重新启动风扇。

总结：雪铁龙C5风扇控制系统是一种基于传感器、计算机、继电器和电动马达等部件的复杂系统。

它能够根据发动机温度和空调系统压力等参数来自主地控制风扇运转，并保持发动机的正常工作温度。

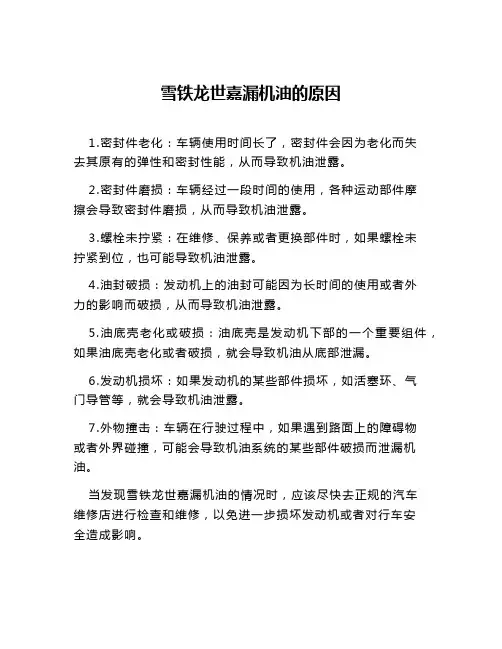

雪铁龙世嘉漏机油的原因
1.密封件老化：车辆使用时间长了，密封件会因为老化而失
去其原有的弹性和密封性能，从而导致机油泄露。

2.密封件磨损：车辆经过一段时间的使用，各种运动部件摩
擦会导致密封件磨损，从而导致机油泄露。

3.螺栓未拧紧：在维修、保养或者更换部件时，如果螺栓未
拧紧到位，也可能导致机油泄露。

4.油封破损：发动机上的油封可能因为长时间的使用或者外
力的影响而破损，从而导致机油泄露。

5.油底壳老化或破损：油底壳是发动机下部的一个重要组件，如果油底壳老化或者破损，就会导致机油从底部泄漏。

6.发动机损坏：如果发动机的某些部件损坏，如活塞环、气
门导管等，就会导致机油泄露。

7.外物撞击：车辆在行驶过程中，如果遇到路面上的障碍物
或者外界碰撞，可能会导致机油系统的某些部件破损而泄漏机油。

当发现雪铁龙世嘉漏机油的情况时，应该尽快去正规的汽车
维修店进行检查和维修，以免进一步损坏发动机或者对行车安
全造成影响。

东风雪铁龙C5各电控系统电路图解析(三)——发动机电子防启动电路作者：暂无来源：《汽车维修与保养》 2014年第8期◆文/湖北宋波舰(接上期)东风雪铁龙C5轿车采用了先进的车载网络防盗技术，又称第二代数码应答式防盗(或电子防启动)系统，简称ADC2。

车载网络防盗技术的应用，使雪铁龙C5轿车被国内外汽车界人士称为“一款盗不走的轿车”，C5轿车发动机电子防启动的原理电路见图1，下面对该电路的工作原理进行解析。

一、电子防启动系统的工作过程C5轿车发动机电子防启动系统工作过程如图1所示，对图2的说明见表1，下面对系统的主要元件和工作过程进行说明。

1.点火开关CA00。

它的作用是传递点火信号给智能控制盒BSI，并与BSI之间进行核对钥匙密码和计算防盗函数的工作。

在点火钥匙内部有一个存储着ID码(它又称为钥匙的身份证)的防盗芯片(它又称为钥匙应答器)，如图3所示。

2.应答器线圈8209。

它套在点火锁上，如图4所示。

它与转向盘下转换模块CV00共同配合完成以下任务：①为钥匙应答器与BSI之间的防盗对话传递信息；②为钥匙应答器与BSI之间的防盗对话调制和解调信号；③为钥匙应答器与BSI之间的防盗对话提供能量。

应答器线圈8209和CV00是钥匙应答器与BSI进行防盗密码对话的桥梁。

3.CV00与BSI之间通过CAN车身网(见图1中的网线9017和9018)进行信息传递；BSI与发动机ECU之间通过CAN高速网(见图1中的网线9000和9001)传递信息。

4.钥匙应答器与BSI之间首先要核对钥匙密码(又称ID码)。

每把点火钥匙的防盗芯片上都有一个唯一的、表示身份的ID码。

BSI最多可以存储同一辆车5把点火钥匙的ID码。

5.在核对完ID码后，钥匙应答器与BSI之间要共同计算第一密码函数f(x)。

6.在计算第一密码函数f (x)成功后，发动机ECU与BSI之间还要核对防启动码(又称ECM 码)，发动机ECU与BSI是通过共同计算第二密码函数g(y)来核对ECM码的。

2018款雪铁龙C4L说明书
雪铁龙C4L用户手册是由雪铁龙汽车官网提供的雪铁龙C4L使用手册电子版，该电子说明书为PDF版本，可以帮助雪铁龙C4L车主快速掌握雪铁龙C4L的各种功能及性能参数，包含了汽车概览、驾驶时、驾驶过程中、养护清洁维护等内容，可以在电脑浏览器中直接打开，也可以存放到手机内存中，更加方便携带，不用走到哪里都带着纸质说明书，是每一个雪铁龙C4L车主必备电子手册。

雪铁龙C4L采用了全新的家族式前脸设计，前进气格栅处的镀铬饰条融入到了灯组之内。

雪铁龙C4L搭载1.6 THP涡轮增压发动机，高达120 bars缸内直喷、Twin scroll双涡道单涡轮技术和CVVT进气正时连续可变技术的技术特点使1.6 THP涡轮增压发动机适合城市路况，让“T”技术得到全面的发挥，低转速高扭矩，1000转时涡轮增压开始介入，1400转达到最大扭矩峰值240牛/米。

使用手册CITROËN雪铁龙 偏爱 道达尔道达尔，雪铁龙的合作伙伴，也就是您的好伙伴。

强强联手创新雪铁龙和道达尔是具有35年以上合作历史的业务伙伴，他们共同设计研发了领先于世界水平的发动机和润滑剂。

代表最新技术发展水平的机油雪铁龙和道达尔公司的研发团队共同致力于为您提供最先进的发动机／润滑油组合产品。

选择道达尔您就选择了可为您的雪铁龙汽车的性能和使用寿命提供最佳保证的标准燃油。

这正是雪铁龙发动机钟情于道达尔的原因。

该手册是在可用功能清单（标准的或可选的）和印刷前已知的技术特性的基础上编写的。

车辆的装备等级取决于车型、各类选装件以及出售的国家。

该手册提及的一些装备可能要迟些才会装车。

所提供的文字说明和图解不具有强制性。

雪铁龙汽车公司保留其车型和装备的修改权利，而不一定更新当前手册。

雪铁龙网点训练有素的专业技术人员会随时回答您的任何问题。

祝您一路顺风。

标致雪铁龙（中国）汽车贸易有限公司 热线：4008866688CITROËN我们感谢您选择了新款雪铁龙汽车，并对您的选择表示祝贺。

在开车上路前，请仔细阅读本手册。

本手册包含了有关车辆驾驶和装备操作方面的基本信息，以及其他必须严格遵守的重要提示。

本手册还包含了有关车辆保养和日常维护的所有信息，从而确保新款雪铁龙汽车的安全性和可靠性。

只有充分了解您的新款雪铁龙汽车，才能使您尽情享受驾驶的乐趣。

目录II仪表板 ..................................................................6-7转速表 ......................................................................8仪表单元 ..................................................................9中央固定集控式方向盘 ..................................... 0- 报警灯 .............................................................. 3- 5报警 ................................................................. 6- 8风挡玻璃刮 ....................................................... 9- 0安全带高度调节—转向柱调节 ................................ 前座椅 .............................................................. - 5内后视镜 ................................................................ 6门镜 ....................................................................... 7车窗 ....................................................................... 8通风—采暖—手动空调 ..................................... 9-30双区自动空气调节 ..................................................3 巡航控制 ..........................................................3 -33限速器 ..............................................................34-35第一章基本信息基本信息基本信息目录3第二章 驾驶II II 遥控器..............................................................36-37钥匙 (38)编码 (39)防入侵警告.......................................................40-4转向锁—点火开关—起动机 .............................4 -43启动 (44)仪表单元 (45)保养指示器.......................................................46-47仪表板操纵件 (48)多功能显示屏 ..................................................49-56行车电脑..........................................................57-58手动变速箱 (59)（6速）电子变速箱系统...................................60-64自动变速箱.......................................................65-68手制动—防抱死制动系统.................................69-70电子稳定性程序 (7)柴油机微粒过滤器系统 (7)车道偏离报警系统 (73)转向前照灯 (74)泊车辅助系统...................................................75-76目录4IVIV开启发动机罩 ....................................................... 03汽油发动机 ................................................... 04- 07柴油发动机 ................................................... 08- 09液面 .............................................................. 0- 柴油喷射装置 ................................................ 3- 4容量 ..................................................................... 5蓄电池 ........................................................... 6- 7保险丝 ........................................................... 8-第四章 维修保养IIIIII开启 .................................................................77-78通风-采暖-空调 .................................................79-80暖风-手动空气调节装置 ...................................8 -8 双区自动空气调节装置 .....................................83-85后座椅 .............................................................86-87安全气囊 ................................................................88儿童安全 ................................................................89儿童约束系统 ...................................................90-9 内部照明 ..........................................................93-94内部舒适度 .......................................................95-98行李箱 ............................................................99- 00空气滤清器 ........................................................... 0 收音机预装-安装扬声器 0第三章舒适度目录5第五章 实用建议V V 加注燃油 (3)更换灯泡...................................................... 4- 30安全建议 (3)更换车轮...................................................... 3 - 33轮胎压力传感器 (34)牵引-举升 (35)VIVI第六章 技术规范概述 ............................................................. 36- 39燃油消耗 (40)车辆尺寸 ..................................................... 4 - 4车辆识别编号 (43)企业款.......................................................... 44- 4527282930123 4 5 6 7 8 9 10 11 12 13 14 1516 171819 20 21 2239 38 37 36 35 34 3332312625 24 23基本信息I 仪表板基本信息I1 控制杆开关: • 后视镜 • 车窗 • 儿童安全2 前照灯调节3 控制杆开关: •E SP •停车辅助 •车道偏离报警系统 •抗干扰警告4 控制杆开关: •灯光 • 转向指示灯 •前雾灯 •后雾灯5 限速器和巡行控制操纵件6 驾驶员安全气囊7 信号确认指示灯8 转速表或自动变速箱显示屏9 收音机-CD控制10 控制杆开关:•前风窗玻璃刮水器 •前风窗清洗器 •后风窗刮水器•行车电脑11 车门和行李箱的中控门锁控制12 仪表单元13 控制杆开关:•日里程清零按钮 •仪表板照明•报警显示和功能状态14 中央通风口15 空气滤清器16 多功能显示屏17 危险警告灯控制18 乘客安全气囊19 扬声器（扩音器）（右声道和左声道）20 侧窗玻璃除雾通风口（右侧和左侧）21 侧通风口（右侧和左侧）22 储物盒（右边和左边）23 下面的杂物盒•随车文件储存24 钥匙开关:• 乘客安全气囊启动/关闭25 行李挂钩26 收音机-CD或NaviDrive无线电导航27 烟灰缸28 手闸29 点烟器30 12V 附件电源插座（最大功率150W）31 变速杆32 空调或暖风33 转向锁和点火开关34 多功能显示屏控制35 喇叭36 转向柱调节杆37 可选功能控制38 保险丝盒入口39 发动机罩释放杆仪表板基本信息I 显示发动机速度（磨合期间，参见“磨合”）以及挂档和自动变速箱状态当接近发动机最大速度时，显示屏将从桔黄色变为红色，表示需要挂高档。

东风雪铁龙爱丽舍维修手册图解教程东风?雪铁龙爱丽舍发动机电喷系统东风〃雪铁龙爱丽舍轿车配备TU5JP/K发动机～电喷系统系BOSCH MP5.2。

其电路图见下:35、蓄电池,50、电源盒,300、点火开关,52、座舱熔断器盒,40、仪表盘,784、16通道诊断插头,67、防盗控制盒,589、危险信号灯开关,178、应答器模拟模块,430、碳罐排放电磁阀,52、座舱熔断器盒,154、电子车速传感器,807、喷射双密封继电器,432、怠速调节电磁阀,570、喷油器,620、惯性开关,100、火花塞,270、点火线圈上电容器,822、空调压缩机切断继电器,861、进气预热器,755、燃油泵,255、空调压缩机,900、氧传感器,770、节气门位置传感器,903、进气压力传感器,909、水温传感器,907、进气温度传感器,152、发动机转速传感器,CN、负极电缆,CP、正极电缆,AV、1主线束,MT、发动机线束,PB、仪表板线束,一、就车提取故障码16N方法是点火钥匙处于M位～将784的端子接地,搭铁,3秒11后断开～仪表板上的自诊灯开始闪烁～闪烁代码为两位数码～先闪十位数码～再闪个位数码。

每接地触发一次～读取一组故障码。

可按下列故障自诊断清单查找故障件。

故障码自诊灯故障部位故障码自诊灯故障部位 12 开始 34 亮碳罐电磁阀 13 亮进气温度传感器 41 亮发动机转速传感器 14 亮发动机温度传感器 42 亮喷油器 15 亮燃油泵继电器,即870, 51 亮氧传感器 21 亮节气门位置传感器 53 亮蓄电池 22 亮怠速调节电磁阀 54 不亮计算机 27 亮车速传感器 56 亮密码锁死防盗 33 亮进气压力传感器 65 亮发动机转速/上止点传感器二、主要元件及线路检查1 、进气压力传感器,参阅图1、2,,903,项目检查方法数据及要求处理点火开关置“OFF”位～拔下903接插器～再将点火开关置“ON”否则更换U=5V 检查 55N档～检查ECU端子与端子ECU 12电源 55N间电压 26线路点火开关置于“OFF”位～检查检查接插导通 55N与903端子3G2间线束导通器及线束 122点火开关置“OFF”位～插好ECU、点火开关“ON”903接插器及线束～再将点火开位U=4.75V 否则更换检查关置“ON”位～检查ECU端子903 怠速运转信号55N55N与端子间电压 U=4.75~0.25V 726线路 55N检查903端子3G1与间线束检查插接7导通导通件和线束点火开关置“OFF”位～检查903检查检查插接55N端子3G2与ECU端子间导导通 26 地线件和线束通点火开关置“ON”位检查端子否则更换U=5V3G3与3G2间电压 903 检查进气压力400mb 903 否则更换U=1.2V检查端子3G1与3G2间电压进气压力903 1000mb U=4.5V2、空气温度传感器,参阅图1、3、4,,907,项目检查方法数据及要求处理3点火开关置于“OFF”位～拔除907接插件～再将点火开关置于“ON”否则更换U=5V 检查55N55N位～检查ECU端子与端子907 2726电源间电压线路55N点火开关置于“OFF”位～检查检查插接27导通与907端子2G1间导通件及线束检查点火开关置于“OFF”位～检查907检查插接导通 55N地线端子2G2与间导通件及线束 26点火开关置于“OFF”位～拔下ECU按图4要求电55N接插器～检查ECU端子与端26阻值 55N 子间随温度变化电阻检查27电阻接上ECU接插器～拔下907接插按图4要求电不符换件～检查907端子2G1与2G2间随阻值 907温度变化电阻接上ECU、907接插件～检查ECU检查插接R?1Ω 线束55N 端子与2G1间电阻件及线束 27间电检查插接55N 阻检查ECU端子与2G2间电阻R?1Ω 26件及线束检查点火钥匙打开～检查907端子2G1否则更换电源U=5V与2G2间电压 907 线路43、节气门位置传感器,参阅图1、5,,770,项目检查方法数据及要求处理点火开关置于“OFF”位～拔下770接插器～再将点火开关置于“ON”不符～更U=5V 检查55N55N位～检查ECU端子与端子1226换ECU 电源间电压线路 55N点火开关置于“OFF”位～检查检查插接12导通与3B1间导通器及线束55N检查点火开关置于“OFF”位～检查检查插接26导通地线与3B2间导通件及线束计算机接通～传感器接上,接插器,不符～更U=0.4~4.5V 点火开关置于“ON”位～检查ECU检查换ECU 55N55N端子与间电压信号2926线路不符～更U=0.4~4.5V 检查3B3与3B2间电压换7705未踩油门踏板U=0.5?0.1V 点火开关置于“ON”位～检查770不符～更油门逐渐到底端子3B3与3B2间电压换770 电压线性变化检查至4.5V 770 节气门全闭点火开关置于“OFF”位～拔掉770 不符～更R=1100Ω接插器～检查770端子3B3与3B2节气门全开换770R=1600Ω 间电阻64、怠速调节电磁阀,参阅图1,,432,项目检查方法数据及要求处理7关闭点火开关～拆下432接插器～再打开点火开关～检查807,喷射不符～更电瓶电压检查15N15N双密封继电器,端子与间67换807 电源电压线路 15N关闭点火开关～检查与3G2间检查插接6导通导通器及线束点火开关置于“OFF”位～检查ECU不符～更R=34Ω 检查55N55N端子与端子电阻换ECU 3315信号55N检查3G1与间导通检查插接33线路导通 55N检查3G2与间导通件及线束 15发动机起动时听诊432处有振动声不符～清洁旋转闭850?50转/分检查发动机怠速和检查机械连接处 432点火开关置于“OFF”位～检查3G1不符～更R=?与3G3间电阻换432 5、水温传感器,参阅图1、6、7,,909,项目检查方法数据及要求处理关闭点火开关～拆下909接插器～不符～更55N再打开点火开关～检查端子25U=5V 检查换ECU 55N,142,与端子间电压 26电源关闭点火开关～插上909插接器～检查插接线路导通器和线束 55N检查与2V1间导通 258点火开关置于“OFF”位～检查ECU否则检查55N55N线路或更与端子电阻端子R=0Ω 262换142 55N检查与发动机地线间电阻 2否则检查地线 55N检查,909,端子2V2与端子26线路、接R?1Ω 插件或更间电阻换909点火开关置于“OFF”位～拔掉ECU55N55N插接器检查端子与间电阻2526检查电阻按图7要不符更换随温度变化拆下“909”传感器～检查端子2V1907 电阻求与2V2间随温度变化电阻,置水中加温,插上ECU、909接插件～点火开关检查检查线束55N置“OFF”～检查端子与2V125线束R?1Ω 和端子插间电阻电阻接件 55N检查端子与2V2间电阻 26检查线束接好～点火开关置于“ON”位～不符～更U=5V换909 909 检查端子2V1与2V2间电压6、车速传感器,参阅图1、8,,154,9项目检查方法数据及要求处理点火开关置于“OFF”～拔下154接否则～检检查插器～再将点火开关置于“ON”位～修线路及电源电瓶电压 13G量测52端子与发动机地线间18接插件线路电压否则检查检查点火开关置于“OFF”位～检查3B2接插件及导通地线与发动机地线间导通线束不符～检检查点火开关置于“ON”档～车轮转动～查线束接55N 55NU=6V 信息量测ECU与间电压～量测926插器或更线路 3B3与4B2间电压换ECU关闭点火开关～拆下154,线束仍连接,～点火开关打开～车轮转动检查,确定里程表良好,154 量测3B1与3B2电压 U=电瓶电压不符～更换154 U=6V(交流电) 量测3B3与3B2电压7、发动机转速/上止点传感器,参阅图1、9,,152, 项目检查方法数据及要求处理10点火开关置于“OFF”位～拔下152检查接插器～再将点火开关置于“ON”否则更换U=5V 电源55N55N55N位～检查与间电压,301930ECU55N线路与间电压 11点火开关置于“OFF”位～检查2N2检查检查插接55N55N与间导通～2N3与间导通～导通 1919地线器和线束 55N2N2与间导通 11点火开关置于“ON”位,发动机运检查0.3~5V 否则更换55N55N转,～检查与间电压信号3011152 线路 0.3~5V 2N1与2N2间电压点火开关置于“ON”位～检查152检查传感0. 5~1.5mm铁蕊触头与飞轮齿圈间隙器与飞轮R?330Ω 检查检查2N1与2N2电阻固定情况152R=? 检查2N3与2N1电阻不符更换152 R=? 检查2N3与2N2电阻8、氧传感器,参阅图1、10,,900,11项目检查方法数据及要求处理点火开关置于“OFF”位～拔下900电瓶电压接插器～再将点火开关置于“ON”检查否则～检15N15N位～检查807端子与端子97电源查插接器间电压线路及线束检查900端子4B1与发动机接地点U=11V间电压55N点火开关置于“OFF”位～检查2否则检查55N检查与发动机地线导通～与发动机14线束和搭导通接点联结55N地线地线导通～检查4B2与导通～2情况55N4B3与导通 10ON位～U=0 接好计算机及900接插器～点火开检查冷机怠速U=0关置于“ON”位～发动机动转～检热机怠速不符更换信号U=0.1~0.8V 90055N55N查ECU与间电压～检查2810加速U=0.1~0.8V 线路减速U=0.1V 9004B4与4B3间电压55N发动机转速3000转/分～检查28次数>8次/10不符更换55N与间电压～由0.1~0.8V变化次10900 秒数55N捏住空滤器进气软管量测与迅速自0.3V 不符更换2855N间电压上升至0.8V 900 检查10900 点火开关置于“OFF”位～检查4B1R=7Ω 与4B2间电阻不符更换900 点火开关置于“OFF”位～检查4B1R=?与4B4间电阻129、碳罐,参阅图1,,130,项目检查方法数据及要求处理点火开关置于“ON”位～50端子不符～检2B2电压值检查,与发动机地线或电瓶电压查接插器检查电瓶地线, 和接地点电源线路点火开关置于“OFF”位～检查2B2检查线束导通与2M1间线束导通接好ECU和130接插器～点火开常通或不检查时通时不通通更换55N关置于“ON”位～量测端子与5ECU 信号 55N0间导通～,发动机热水温60C,2检查接插线路时通时不通 55N0器和线束端子与2M2间导通,水温60C, 5无则检查0发动机暖机达60C后～130处有无有或更换开关脉动声响检查130 130 点火开关置于“OFF”位～量测130不符更换R=26Ω端子2M1与2M2间电阻 1301310、喷油器,参阅图1,(570)项目检查方法数据及要求处理点火开关置于“OFF”位～拔下570接插器～再将点火开关置于“ON”否则～更电瓶电压 15N15N检查位～量测807端子与端子换807 1317电源间电压线路点火开关置于“OFF”位～量测2M1检查插接导通 55N与间导通器及线束 17喷油器针发动机热机怠速～听诊喷油器处喷应有节奏的阀卡滞等射声“嗒嗒”声机械故障检查点火开关置于“OFF”位～端子2M2检查插接喷油55N导通与间线束导通 17器和线束器点火开关“OFF”位～检查端子2M1否则更换R=16Ω 与2M2间电阻喷油器11、喷射双密封继电器,参阅1,,807,项目检查方法数据及要求处理检查线束15N15N15N、、检查常供火端子11158及50插接电瓶电压与电瓶负极间电压输入器线路点火开关置于“ON”位～检查端检查否则更换15N15N15N15N子、、与端子间电电瓶电压 3427807 压15N检查点火开关置于“OFF”位～检查检查线束7导通地线与发动机地线间导通及搭接点15N输出点火开关置于“ON”位～检查、检查端子115N15N15N 15N15N15N线路、、、、、否则更换电瓶电压 91041361215N检查与间电压 807 7 15N15N检查点火开关“OFF”位～、否则更换815R=? 15N807 与之间导通 807131415N15N与之间导通 R=? 911三、“ECU”端子含义端子号控制元件及数据端子号控制元件及数据空调压缩机切断继电器55N55N,822,～空调关U为电诊断接头U=4.5V 2313瓶电压～开U=1V空调压缩机。
