精雕软件教程

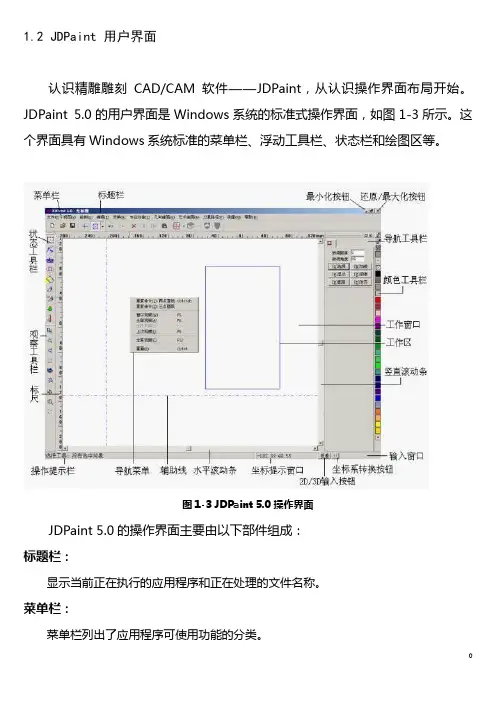

1.2 JDPaint 用户界面认识精雕雕刻CAD/CAM软件——JDPaint，从认识操作界面布局开始。

JDPaint 5.0的用户界面是Windows系统的标准式操作界面，如图1-3所示。

这个界面具有Windows系统标准的菜单栏、浮动工具栏、状态栏和绘图区等。

图1-3 JDPaint 5.0操作界面JDPaint 5.0的操作界面主要由以下部件组成：标题栏：显示当前正在执行的应用程序和正在处理的文件名称。

菜单栏：菜单栏列出了应用程序可使用功能的分类。

状态工具栏：状态工具栏中的每个按钮分别对应了的不同的命令工具状态，每种状态对应不同的系统工作环境，可以完成相应的对象操作。

观察工具栏：最常用的工具栏之一，主要支持平面视图和三维视图操作。

导航工具栏：用于引导用户进行与当前状态或操作相关的工作。

颜色工具栏：颜色工具栏可设置对象的显示颜色或者填充颜色。

操作提示栏：显示正在使用功能的操作过程提示和操作结果。

坐标提示窗口：显示鼠标在工作窗口中的坐标位置。

输入窗口：一些功能的操作过程允许通过键盘输入坐标或数值数据。

这时，位于操作提示栏上的输入窗口会自动打开，准备接受键盘输入。

所有的键盘输入，必须在英文输入状态下进行。

2D/3D输入按钮：该按钮提示为“投影”时, 此时键盘输入的三维点或者空间捕捉点将直接投影到当前绘图平面上，作为当前绘图平面上的输入点。

该按钮提示为“空间”时, 此时键盘输入的三维点或者空间捕捉点将作为系统三维空间点直接输入。

坐标系转换按钮：该按钮提示为“U”时，此时键盘输入的点，将作为当前绘图面坐标系下输入的点处理。

该按钮提示为“W”时，此时键盘输入的点，将作为系统世界坐标系下输入的点处理。

工作窗口：用来绘图和对图形进行操作的区域。

工作区：用来表示设计工作的参照区域。

滚动条：分为水平和垂直滚动条两种，分别用来水平或垂直移动工作窗口中的观察区域。

标尺：在2D显示状态，标识工作窗口的位置和尺寸。

精雕软件操作方法
精雕软件操作方法可以根据具体的软件来确定，下面是一般精雕软件的常用操作方法：
1. 打开软件：双击软件图标或者通过开始菜单选择打开。

2. 导入模型：点击菜单栏的"导入"或者"打开"按钮，选择要导入的模型文件，然后点击"确定"。

3. 调整模型大小和位置：在软件中选择模型，通过平移、缩放和旋转工具来调整模型的大小和位置。

4. 添加纹理或材质：可以通过导入纹理图片或者选择软件提供的材质库来给模型添加纹理或材质。

5. 进行精细调整：可以使用分割线工具、镜像工具、修复工具等功能，对模型进行进一步的精细调整。

6. 添加光源：通过点击菜单栏的"灯光"按钮，可以添加光源来调整场景的光照效果。

7. 设置渲染参数：点击菜单栏的"渲染"或者"设置"按钮，可以调整渲染参数，如
渲染模式、输出分辨率、光影效果等。

8. 渲染场景：点击渲染按钮，软件将开始进行渲染，生成最终的图像或动画。

9. 保存文件：点击菜单栏的"保存"或者"导出"按钮，选择保存文件的格式和路径，然后点击"确定"。

以上是一般精雕软件的常用操作方法，具体操作步骤可能会有所不同，可以根据软件的使用手册或者在线教程进行详细的操作。

精雕软件5.21安装方法*本文将详细介绍精雕软件5.21的安装方法并提供相关指导。

*1. 下载精雕软件5.21安装包首先，我们需要访问精雕软件官方网站（）或其他可信的软件下载网站，下载精雕软件5.21的安装包。

确保选择的下载源是正版可靠的，以避免在安装或使用中遇到任何问题。

2. 准备系统环境在安装精雕软件5.21之前，我们需要确保系统环境符合最低要求，以保证软件能够正常运行。

以下是建议的系统配置：- 操作系统：Windows 7/8/10- CPU：Intel Core i5或更高- 内存：8GB或更多- 显卡：NVIDIA GeForce GTX 750 Ti或更高- 存储空间：至少30GB的可用空间- 网络连接：稳定的互联网连接（用于激活和更新）确保系统没有其他冲突的软件或硬件问题，并在安装前备份您的重要数据，以防发生意外。

3. 运行安装程序在下载完毕后，找到精雕软件5.21的安装包并双击运行。

您将看到一个安装向导窗口。

按照安装向导的提示，选择安装位置（建议选择默认位置）和其他相关选项。

您也可以自定义安装选项以满足您的需求。

点击“下一步”按钮，确认您的选择，并等待安装程序自动完成。

4. 注册与激活在安装完成后，您需要注册并激活精雕软件5.21才能正式使用。

打开精雕软件5.21并找到“注册”选项。

根据提示，填写您的个人信息并生成一个注册码。

访问精雕软件官方网站（）或其他指定的注册网站，将您的注册信息提交并获取激活码。

将获得的激活码粘贴到精雕软件5.21的注册界面，并点击“激活”按钮。

如果一切顺利，您将看到一条成功激活的消息。

5. 使用和更新现在，您已成功安装并激活了精雕软件5.21，可以开始使用了。

在初次使用时，您可能需要阅读软件的使用手册或参考网上的教程来熟悉和学习如何使用精雕软件5.21。

掌握基本操作和功能后，您可以开始使用该软件进行各种加工设计工作。

定期检查精雕软件官方网站或软件内的更新提示，以获取最新的更新和功能改进。

精雕软件操作方法步骤一、精雕软件1、打开文件——输入——点阵图像——选图2、变换——放缩——改尺寸3、选中图——艺术曲面——图像纹理——位图转网格——点击图片改雕刻深度4、选中图——虚拟雕塑工具——效果——整体磨光点1次5、模型——Z向变换——高点移至XOY——选择工具6、选中图——刀具路径——路径向导——曲面精雕刻——下一步——锥度平底刀——改顶直径、刀具锥、底直径——下一步——路径间距 ?底直径——完成。

7、选中图——刀具路径——输出刀具路径——文件版本改为EN3D 3.X——特征点——路径左下角——完成。

二、精雕作图1、打开文件——输入——点阵图像——选图2、打开左下角捕捉点——用多义线——样条曲线——描图3、虚拟雕塑工具——选项——模型属性——撤销次数选 10——按Z键就可以一步步撤销4、打开模型——新建模型——改XY步长为0.01 边界系量5、颜色——单线填色6、颜色——种子填色 7、雕塑——冲压——选颜色内——冲压深度选尺寸那个圈的大小按A/S键8、雕塑——去料——选颜色内——那个圈里的高、深按W\Q键——选图里面的颜色和左边的第一个颜色对称才能去料——按shift+B和shift+N 来回切换看效果9、虚拟雕塑工具——效果——磨光也可以整体磨光 10、模型——存为灰度图三、雕弯图1、选有尺寸——把图生成网格之后2、绘制——矩形——圈图——绘制——点3、绘制——多义线————选定点定点——微距离——按Ctrl+右键——复制到右边顶点样条曲线——连线——选定往下拉——全选4、艺术曲线——变形——被变形曲面对称“图、基准曲线对称框的曲线、变形曲线对称多义线——确定全选5、虚拟雕塑工具——效果——整体磨光点2次6、模型——Z向变换——高点移至XOY 7、刀具路径——路径向导——曲面精雕刻——下一步——锥度平底刀——改顶直径、刀具锥、底直径——下一步——路径间距(路径间距?底直径)——完成 8、刀具路径——输出刀具路径——文件版术改为EN3D 3.X——特征点——路径左下角——生成。

精雕软件教程1. 运行雕刻机精雕软件（JDPaint）之前先运行NC路径转换器（NCserver）2.打开精雕软件3. 输入图片点击【文件】——【输入】——【点阵图像】——找到要刻的灰度图（一般为bmp格式）——打开4.调整图片大小选中图片——点击【变换】——【放缩】——设置合适的尺寸——确定5.生成浮雕曲面点击【艺术曲面】——【图像纹理】——【位图转成网格】——点击图片——设置合适的曲面高度6.Z向变换将图片拖至其他位置与网格分离——选中网格——点击【虚拟雕塑工具】——点击【模型】——Z向变换——点击将高点移至XOY平面7.做路径点击【选择工具】——选中网格——点击【刀具路径】——【路径向导】——选择曲面精雕刻——下一步——选择合适的刀具（刀具库中没有的刀具可以双击其中一把刀具将其参数修改后确定）——下一步（使用维宏控制系统的无需选材料）——将雕刻机雕刻路径参数中的路径间距重新设置（一般将重叠率调至20%-35%）——完成8.输出路径拉框选中已经做好的路径——点击【刀具路径】——输出刀具路径——找到要保存的位置并命名后点击保存———ENG文件格式选择ENG4.x，输出原点处点击【特征点】选择路径左下角——确定——将NC路径转换器的文件头尾设置全部清空——点击【生成】9.将做好的NC文件导入雕刻机控制系统（维宏控制）按照维宏控制操作说明进行操作即可完成雕刻精雕软件教程画图片1.打开精雕软件；2.文件→输入→点阵图像；3.桌面→练习图片→文件类型（jpg）→空白点（右键）→查看（微略图滚动选择）→打开；4.点左键；5.选中后加锁→已选对象加锁→右键；6.绘制→多义线→样条曲线；7.shift+右键用来移动图片；【抓手工具】8.从最高处开始画；9.打开端点（捕捉点）和最近点，其余关闭；10.用L是退一步（线条的返回）；11.用Delete来删除（或用Χ）图像的旋转1.专业功能→图像处理→旋转→（90º逆时针；90º顺时针；180º；自定义角度）任意选适合的→确定→加锁→选择对象加锁；【加选：shift+选择工具；Ctrl键减选；shift+左键：复制；shift+方向键：旋转图片】图像填色前的准备工作图像修剪法1.点编辑内的修剪；2.点修剪部分周围的线条（用左键）；3.在空白处点击一下右键；4.点击所需修剪的线条（左键）；【Alt+8】图像延伸法1.点编辑内的延伸；2.用左键点击一下所需延伸与到延伸处的直线；3.在空白处点击右键；4.用左键再点击一下需延伸的线条；【Alt+9】线条的切断1.用鼠标点击一下所需切断的地方；【Alt+E+K】2.点编辑→切断→用拥有刀子的鼠标点击一下所需切断的部分→点击右键（在空白处）；线条的链接（两条接头没接好）1.点编辑→连接→点屏幕右边的缺省连接→用左键点击两条被连接的线条；对象为同一区域的两条直线的连接；2.点编辑→连接→改变首点连接→用左键点击两条被连接的线条；【Alt+E+J】连接功能1.在左边一节点编工具（可以合并断点、重点、等）新建文件夹1.打开练习图片；2.其他位置→桌面→文件和文件任务；3.创建一个新文件夹；画虚线（一般填颜色时用）1.画虚线→先选颜色上的单线填色→在点击线条按空格键再画；图像填色1.虚拟雕塑工具→选中图片（把图片框起来）；2.模型→新建模型→右边确定；3.模型→调整步长→顶点数（用来控制线条的粗线）顶点数=XY步长（一般150万-200万看电脑来决定）→确定；4.颜色→单线填色→点所需颜色到颜色栏目中选；5.种子填色：①不同的区域要填不同的颜色；②描线业一样不同的区域要把它切断；6.种子填色也可用快捷键：按Ctrl+左键（快速填色）；7.Z是返回键；【只能返回一步】【N：取消颜色；Shift+Z：单线填色；Shift+X：种子填色】限高保低如我做4毫米，量比如6毫米，应限高保低→到选项→限高保低→限高填上→确定冲压1.选好填色后的图片；2.塑雕→冲压→右边的颜色（外）一般为黄色→冲压深度（一般3-4毫米看客户的需求而定）；3.按鼠标键点底色（黄色）一下同时按Shift键，把黑的颜色扫一遍（左键）→右键结束；4.选项→地图方式显示（有颜色图像=选项的图形方式显示）；5.雕塑→去料→限高（不一定）→颜色模板（颜色内）；6.按Shift键把鼠标放在最高的地区内；7.Ctrl+右键是对去料过的高度（深度浅的查看）；8.返回按鼠标右键到俯示图；9.F12全屏观察；【冲压：Shift+R ; 去料：Shift+W ; 堆料：Shift+Q ；磨光：Shift+E】刀的区别1. H—对刀的现实与隐藏2. E—隐藏线条与线条显示；3. R—隐藏模型；4. N—取消颜色；5. G—隐藏颜色；6. Z—可返回一片；7. Shift+B—看到图形Shift+N—地图方式显示；8. A—指刀的直径（圆圈）放小S—指刀的直径（圆圈）放大；9. Q—指刀的浅度W—指刀的深度；10. D—指刀的窄度F—指刀的宽度；注意如下：1.如果冲压错误了，再重新回到冲压→颜色内→按住Shift键用左键点击一下所需区域；2.如果去料错了要重新开始：雕塑→冲压→右边的颜色内→冲压深度（如3mm```）→按住Shift键点击一下左键，松开Shift再点一下左键→右键结束；3.如图在进了模型后跑掉图片→右边上的眼睛点一下；4.如两种颜色有毛刺时→雕塑→冲压→颜色无效；颜色被取消后补修的方法注意：取消颜色→N键步骤：1.先把窗口缩小到下面的任务栏中；2.打开以前那幅有颜色的图片→模型→存为位图→保存（打名字）→右边确定→关掉这个窗口；3.打开失去颜色图片的窗口→模型→加载模型颜色→打开刚才所保存的图片；三角刀1.导动—导动去料；如果全部集合，先点线一条另按（Shift+左键）点完叶茎的线→导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→中茎点依稀；如果不集合：导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→再选中线条（按Shift+左键）点一下直到点完为止；如果想把所有的线条方向调成同意方向，可以如下操作：变换→调整方向磨光（也就是打磨）1.效果→磨光→高度模式：任意选（1.去高补低2.反补低3.反去高）→颜色模（颜色内）→磨光力度挡住：任意选（1.慢（细）```5.快（粗））；2.如叶子一般要保留硬边；祥云浮雕1.祥云浮雕（必须有颜色）→几何；2.高度（不能大于板的厚度如3mm）相当于你填的数字；3.基高（不能大于板的厚度如3mm）且小于高度；4.拼合方法→关闭→反在流动层上比较→点两边线条点左键（右键）；5.没有冲压可用取高（可做取代：两边低、中间高）；6.冲压过用取代（也可用切除、取低、叠加）；1.取代：1.中间高、两边低→左键（先点中间，再点两边）→确定；2.一边低、一边高→左键（先点高（中间）再点低）→确定；冲 2.取高：1.两边高、中间低→点中间，再点两边（不过高度用负数如高-0.8；基高 2.2，总板厚度是3mm）；压 3.叠加：1.一般叠加（基高填底的数字）高度不填；2.高度填的话（要用负数），中间低，两边高—先点中间，再点两边；过 4.取低：1.先切断同一区域的线条（先点低再点高）效果为一边高，一边低；5.切除：1.切取跟取高，取代恰好相反，材料越去多的是低；用 2.两边高，中间低不用填基高（为0）只填高度（一般点高线）；7.祥云浮雕卡位的话按空格键一下；8.注意：1.不重叠的叶子，基高或高由自己填；2.重叠号几个就要分出基高，比如（2片叶子基高是1.5，高度为0.8可中间低，两边高一先点中间后点两边）要低于前片叶子基高和高度（第1片基高为2，高度为1）；3.祥云有些不能做，用去料之后用磨光，保留硬边；注意：在未冲压过并用祥云时基高为0，只填高度用叠加；博古（门窗比较多直线多）1.导出图片→绘制→直线→在到视图里的端点，正交捕捉点打开→画在博古上（外围尺寸在原图的边框上）；2.再在点一下绘制下面的“+”直线→再点绘制→直线→刚才的端点上画一条直线（稍长点）；3.测量→两条角度→分别点两条直线（从上到下拉）→看下面的角度（两直线夹角）；4.选中图片（点击一下）→专业功能→图像处理→旋转→自定义制度→填入刚才测量的角度→再选角度（顺或逆）→确定→右边加锁→已选图像加锁→点右下角的矩形框在博古上框；5.测量→距离→测量所画矩形到博古线条的距离→编辑→单线等距→偏移距离（填好测量的数字）→确定；（出现小箭头上点上，下点下）6.再测量→距离→点花的距离→编辑→单线等距离偏移距离→确定；（出现小箭头上点上，下点下）7.绘制→直线→画两条垂直线（90º）交叉线条（+）→编辑→单线等距（如1.6mm测量距离）→次数（7）→确定→分别点直线如箭头，竖线（总共有8次）；8.编辑→单线等距→次数（5米）→确定（总共6次）；9.把线条全部集合→按Shift链一次完成再点一下集合→给线条上色；10.把线条全部移到与博古相应的位置→按左键结束；11.绘制→直线（垂足点打开其余关闭）→照着博古画线条（要一笔画成）→再点画好图形集合→移到空的地方→删除线条；12.编辑→单线等距→偏移的距离（如1.6mm）→1次→确定→点直线再点箭头；13.在图形上画直线→再单线等距（改为一半）如16/2（0.8mm）→确定→点直线朝箭头→延伸→再把图形（集合）→变换→平移→右边的复制图形（打√）→从最左边到右边拉拉完为止；14.也可用把图形（集合）完→变换→列阵→矩形列阵想填几个就填几个→确定；15.图形集合→变换→复制图形打√→等中点出来往上拉复制了四个；16.再把复制好的图形→到编辑修剪长出来的线条→用直线→确定线条；17.把线条集合→变换→尺寸等同→确定→点线条→水平尺寸等同→确定→【Y】对齐→组合对齐→点线条→中心打√→顶部√→确定；18.集合→变换→镜像（找中点）点一下拉一点（直线）→上下复制好了；19.先把图形复制5个（四个好了）→变换→平移（往后拉一个直到端点出来）；20.集合（按点）→微调角度（90º）→Shift+(↓)键→把图形移下来；21.绘制→直线换两个直线→编辑→单线等距→确定→点直线朝下→再把没用的线条取消→把两条直线集合点；22.变换→尺寸等同→对齐→组合对齐→再点一下内线→点线→等同方向→竖直尺寸等同→确定→图形对齐（打中心√）→右边打√→确定→集合→变换→镜像→找中点→镜像到左边即可；23.再剪修和延伸（四个角落）；24.再删除博古线的外框（第三条）；注意：1.博古线一定要集合才行；2.可以用编辑里的链接；3.博古也要→变换→放缩；25.用多义线与镜像画完中间部分（也可用直线，测量）26.画椭圆时，要打开圆角矩形在多义线找三点弧，要关掉“+”在节点编辑工具（合并断点）；区域浮雕（不用颜色）shift+D1.雕塑→区域浮雕→填上基准高度任意（如2）也就基高→颜色无效→取高→点中间在点外线；2.区域可以不用颜色，基准高度为0，用叠加可避免毛刺，高度任意（如2）只读高度；注：区域浮雕必须一个区域里面，要是一个整体线条，必须连接和集合，不能有重点，断点才能做（先点节点编工具→自交点，断点，结束没问题了再做）有两点重叠时先融合节点，不能有多余点，需删除如果是在两个线框里做，需要先将两个线条集合在做扫琼面时，则往往相反，需将所有线条切断扫琼面（出外框的线条）1.扫琼面不用填颜色;2.线条一定要切断；3.在外围的博苦线随便画一条直线→单线等距→自己决定（比如基高0.5，高度2.5，总共3mm，一般里面的线高）4.再用多义线划线的高低（也就是形状）2.5高，0.5基高，虚线自己定5.集合（移出）形状→把框的内外四角切断→变换→调整方向→几何→扫琼面→轨迹线填上（上点一下外框，再点一下内框线）→截面线点上（点拼中间）→再到画多义线的线条点一下→截面基点里（左下）→截面高度效果（√）等高（或不等高）→拼合方式（取高）→颜色无效6.上面复制到下面的话→打开特征→对征特征→对称方式里→上下部分对称（如果中间没有东西也可用上下完全对称）→再点一下做好的那一面内线即可在进入扫琼面时，需先做一个样本，相当于是“放样”要注意线条方向相同在第二次做外围框扫琼面时，截取轨迹的顺序要与第一次相同对象特征：如果是左右相同，已做好左边，只需选择左边部分对称并可，上下也是同一个道理在做特征里面的矩形阵列时，横向纵向间距为1的距离圆形阵列1.绘制直线→两点直线→画一条直线（打开正文）捕捉端点→点（田）再画一条直线→测量→两线角度→选中→专业功能→图形处理→旋转→自定义任意，写（如0.9测量出来的数字）→捕捉线如在下点顺时针（如在上点逆时针）→确定→加锁→已选好图像加锁;2.按原图画一个两点圆→编辑→单线等距→再画一个矩形框→量一下框的距离→变换→放缩→横向尺寸和纵向尺寸填一样→确定3.选外框→对齐→组合对齐→点一下外圆→中心（√）→中心（√）→确定；4.角对角画一条线（+）【角度直线】打开端点，最近点，其它关闭→再画中心圆（用两点圆）→测量→单线等距→画一条对角线→再点出右下角的画梅花→圆弧星型和双半径显示打√→圆（用两点圆画梅花心）→绘制→多义线画洋花→画好的半个就镜像（平移复制打√）→集合线条→绘制→直线→角度直线→找出中点，点一下→填上右下角（126°）度按Enter确定键（交点打开）其它关掉（角度直线）5.画好半个镜像成一个→变换→阵列→圆形阵列→删除原始图形（√）→角度间距填72°→复制数目 5→确定→找出圆的中心点，点一下即可（圆心打开，其它的关闭）；6.选中图形→虚拟雕塑工具→填上画好一个的颜色→用样云和区域做好→做（）时，填基高（1.5）高度（1.2）→先点中间再点内边→右键结束；7.（0）（）做小圆→基高（1.8）高度（1.2）就是不能超过3毫米→用叠加。

精雕软件教程1、运行雕刻机精雕软件(JDPaint)之前先运行NC路径转换器(NCserver)2、打开精雕软件3、输入图片点击【文件】——【输入】——【点阵图像】——找到要刻的灰度图(一般为bmp格式)——打开4、调整图片大小选中图片——点击【变换】——【放缩】——设置合适的尺寸——确定5、生成浮雕曲面点击【艺术曲面】——【图像纹理】——【位图转成网格】——点击图片——设置合适的曲面高度6、Z向变换将图片拖至其她位置与网格分离——选中网格——点击【虚拟雕塑工具】——点击【模型】——Z向变换——点击将高点移至XOY平面7、做路径点击【选择工具】——选中网格——点击【刀具路径】——【路径向导】——选择曲面精雕刻——下一步——选择合适的刀具(刀具库中没有的刀具可以双击其中一把刀具将其参数修改后确定)——下一步(使用维宏控制系统的无需选材料)——将雕刻机雕刻路径参数中的路径间距重新设置(一般将重叠率调至20%-35%)——完成8、输出路径拉框选中已经做好的路径——点击【刀具路径】——输出刀具路径——找到要保存的位置并命名后点击保存———ENG文件格式选择ENG4、x,输出原点处点击【特征点】选择路径左下角——确定——将NC路径转换器的文件头尾设置全部清空——点击【生成】9、将做好的NC文件导入雕刻机控制系统(维宏控制)按照维宏控制操作说明进行操作即可完成雕刻精雕软件教程画图片1.打开精雕软件;2.文件→输入→点阵图像;3.桌面→练习图片→文件类型(jpg)→空白点(右键)→查瞧(微略图滚动选择)→打开;4.点左键;5.选中后加锁→已选对象加锁→右键;6.绘制→多义线→样条曲线;7.shift+右键用来移动图片; 【抓手工具】8.从最高处开始画;9.打开端点(捕捉点)与最近点,其余关闭;10.用L就是退一步(线条的返回);11.用Delete来删除(或用Χ)图像的旋转1.专业功能→图像处理→旋转→(90º逆时针;90º顺时针;180º;自定义角度)任意选适合的→确定→加锁→选择对象加锁;【加选:shift+选择工具;Ctrl键减选;shift+左键:复制;shift+方向键:旋转图片】图像填色前的准备工作图像修剪法1.点编辑内的修剪;2.点修剪部分周围的线条(用左键);3.在空白处点击一下右键;4.点击所需修剪的线条(左键); 【Alt+8】图像延伸法1.点编辑内的延伸;2.用左键点击一下所需延伸与到延伸处的直线;3.在空白处点击右键;4.用左键再点击一下需延伸的线条; 【Alt+9】线条的切断1.用鼠标点击一下所需切断的地方; 【Alt+E+K】2.点编辑→切断→用拥有刀子的鼠标点击一下所需切断的部分→点击右键(在空白处);线条的链接(两条接头没接好)1.点编辑→连接→点屏幕右边的缺省连接→用左键点击两条被连接的线条;对象为同一区域的两条直线的连接;2.点编辑→连接→改变首点连接→用左键点击两条被连接的线条; 【Alt+E+J】连接功能1.在左边一节点编工具(可以合并断点、重点、等)新建文件夹1.打开练习图片;2.其她位置→桌面→文件与文件任务;3.创建一个新文件夹;画虚线(一般填颜色时用)1.画虚线→先选颜色上的单线填色→在点击线条按空格键再画;图像填色1.虚拟雕塑工具→选中图片(把图片框起来);2.模型→新建模型→右边确定;3.模型→调整步长→顶点数(用来控制线条的粗线)顶点数=XY步长(一般150万-200万瞧电脑来决定)→确定;4.颜色→单线填色→点所需颜色到颜色栏目中选;5.种子填色: ①不同的区域要填不同的颜色;②描线业一样不同的区域要把它切断;6.种子填色也可用快捷键:按Ctrl+左键(快速填色);7.Z就是返回键; 【只能返回一步】【N:取消颜色;Shift+Z:单线填色;Shift+X:种子填色】限高保低如我做4毫米,量比如6毫米,应限高保低→到选项→限高保低→限高填上→确定冲压1.选好填色后的图片;2.塑雕→冲压→右边的颜色(外)一般为黄色→冲压深度(一般3-4毫米瞧客户的需求而定);3.按鼠标键点底色(黄色)一下同时按Shift键,把黑的颜色扫一遍(左键)→右键结束;4.选项→地图方式显示(有颜色图像=选项的图形方式显示);5.雕塑→去料→限高(不一定)→颜色模板(颜色内);6.按Shift键把鼠标放在最高的地区内;7.Ctrl+右键就是对去料过的高度(深度浅的查瞧);8.返回按鼠标右键到俯示图;9.F12全屏观察;【冲压:Shift+R ; 去料:Shift+W ; 堆料:Shift+Q ; 磨光:Shift+E】刀的区别1、H—对刀的现实与隐藏2、E—隐藏线条与线条显示;3、R—隐藏模型;4、N—取消颜色;5、G—隐藏颜色;6、Z—可返回一片;7、Shift+B—瞧到图形Shift+N—地图方式显示;8、A—指刀的直径(圆圈)放小S—指刀的直径(圆圈)放大;9、Q—指刀的浅度W—指刀的深度;10、D—指刀的窄度F—指刀的宽度;注意如下:1.如果冲压错误了,再重新回到冲压→颜色内→按住Shift键用左键点击一下所需区域;2.如果去料错了要重新开始:雕塑→冲压→右边的颜色内→冲压深度(如3mm```)→按住Shift键点击一下左键,松开Shift再点一下左键→右键结束;3.如图在进了模型后跑掉图片→右边上的眼睛点一下;4.如两种颜色有毛刺时→雕塑→冲压→颜色无效;颜色被取消后补修的方法注意:取消颜色→N键步骤:1、先把窗口缩小到下面的任务栏中;2、打开以前那幅有颜色的图片→模型→存为位图→保存(打名字)→右边确定→关掉这个窗口;3、打开失去颜色图片的窗口→模型→加载模型颜色→打开刚才所保存的图片;三角刀1.导动—导动去料;如果全部集合,先点线一条另按(Shift+左键)点完叶茎的线→导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→中茎点依稀;如果不集合:导动去料→调好刀的深浅→右边颜色模板内→笔画类型选好→再选中线条(按Shift+左键)点一下直到点完为止;如果想把所有的线条方向调成同意方向,可以如下操作:变换→调整方向磨光(也就就是打磨)1.效果→磨光→高度模式:任意选(1、去高补低2、反补低3、反去高)→颜色模(颜色内)→磨光力度挡住:任意选(1、慢(细)```5、快(粗));2.如叶子一般要保留硬边;祥云浮雕1.祥云浮雕(必须有颜色)→几何;2.高度(不能大于板的厚度如3mm)相当于您填的数字;3.基高(不能大于板的厚度如3mm)且小于高度;4.拼合方法→关闭→反在流动层上比较→点两边线条点左键(右键);5.没有冲压可用取高(可做取代:两边低、中间高);6.冲压过用取代(也可用切除、取低、叠加);1、取代:1、中间高、两边低→左键(先点中间,再点两边)→确定;2、一边低、一边高→左键(先点高(中间)再点低)→确定;冲2、取高:1、两边高、中间低→点中间,再点两边(不过高度用负数如高-0、8;基高2、2,总板厚度就是3mm);压3、叠加:1、一般叠加(基高填底的数字)高度不填;2、高度填的话(要用负数),中间低,两边高—先点中间,再点两边;过4、取低:1、先切断同一区域的线条(先点低再点高)效果为一边高,一边低;5、切除:1、切取跟取高,取代恰好相反,材料越去多的就是低;用2、两边高,中间低不用填基高(为0)只填高度(一般点高线);7.祥云浮雕卡位的话按空格键一下;8.注意:1、不重叠的叶子,基高或高由自己填;2、重叠号几个就要分出基高,比如(2片叶子基高就是1、5,高度为0、8可中间低,两边高一先点中间后点两边)要低于前片叶子基高与高度(第1片基高为2,高度为1);3、祥云有些不能做,用去料之后用磨光,保留硬边;注意:在未冲压过并用祥云时基高为0,只填高度用叠加;博古(门窗比较多直线多)1.导出图片→绘制→直线→在到视图里的端点,正交捕捉点打开→画在博古上(外围尺寸在原图的边框上);2.再在点一下绘制下面的“+”直线→再点绘制→直线→刚才的端点上画一条直线(稍长点);3.测量→两条角度→分别点两条直线(从上到下拉)→瞧下面的角度(两直线夹角);4.选中图片(点击一下)→专业功能→图像处理→旋转→自定义制度→填入刚才测量的角度→再选角度(顺或逆)→确定→右边加锁→已选图像加锁→点右下角的矩形框在博古上框;5.测量→距离→测量所画矩形到博古线条的距离→编辑→单线等距→偏移距离(填好测量的数字)→确定;(出现小箭头上点上,下点下)6.再测量→距离→点花的距离→编辑→单线等距离偏移距离→确定;(出现小箭头上点上,下点下)7.绘制→直线→画两条垂直线(90º)交叉线条(+)→编辑→单线等距(如1、6mm测量距离)→次数(7)→确定→分别点直线如箭头,竖线(总共有8次);8.编辑→单线等距→次数(5米)→确定(总共6次);9.把线条全部集合→按Shift链一次完成再点一下集合→给线条上色;10.把线条全部移到与博古相应的位置→按左键结束;11.绘制→直线(垂足点打开其余关闭)→照着博古画线条(要一笔画成)→再点画好图形集合→移到空的地方→删除线条;12.编辑→单线等距→偏移的距离(如1、6mm)→1次→确定→点直线再点箭头;13.在图形上画直线→再单线等距(改为一半)如16/2(0、8mm)→确定→点直线朝箭头→延伸→再把图形(集合)→变换→平移→右边的复制图形(打√)→从最左边到右边拉拉完为止;14.也可用把图形(集合)完→变换→列阵→矩形列阵想填几个就填几个→确定;15.图形集合→变换→复制图形打√→等中点出来往上拉复制了四个;16.再把复制好的图形→到编辑修剪长出来的线条→用直线→确定线条;17.把线条集合→变换→尺寸等同→确定→点线条→水平尺寸等同→确定→【Y】对齐→组合对齐→点线条→中心打√→顶部√→确定;18.集合→变换→镜像(找中点)点一下拉一点(直线)→上下复制好了;19.先把图形复制5个(四个好了)→变换→平移(往后拉一个直到端点出来);20.集合(按点)→微调角度(90º)→Shift+(↓)键→把图形移下来;21.绘制→直线换两个直线→编辑→单线等距→确定→点直线朝下→再把没用的线条取消→把两条直线集合点; 22.变换→尺寸等同→对齐→组合对齐→再点一下内线→点线→等同方向→竖直尺寸等同→确定→图形对齐(打中心√)→右边打√→确定→集合→变换→镜像→找中点→镜像到左边即可;23.再剪修与延伸(四个角落);24.再删除博古线的外框(第三条);注意:1、博古线一定要集合才行;2、可以用编辑里的链接;3、博古也要→变换→放缩;25、用多义线与镜像画完中间部分(也可用直线,测量)26、画椭圆时,要打开圆角矩形在多义线找三点弧,要关掉“+”在节点编辑工具(合并断点);区域浮雕(不用颜色)shift+D1.雕塑→区域浮雕→填上基准高度任意(如2)也就基高→颜色无效→取高→点中间在点外线;2.区域可以不用颜色,基准高度为0,用叠加可避免毛刺,高度任意(如2)只读高度;注:区域浮雕必须一个区域里面,要就是一个整体线条,必须连接与集合,不能有重点,断点才能做(先点节点编工具→自交点,断点,结束没问题了再做)有两点重叠时先融合节点,不能有多余点,需删除如果就是在两个线框里做,需要先将两个线条集合在做扫琼面时,则往往相反,需将所有线条切断扫琼面(出外框的线条)1.扫琼面不用填颜色;2.线条一定要切断;3.在外围的博苦线随便画一条直线→单线等距→自己决定(比如基高0、5,高度2、5,总共3mm,一般里面的线高) 4.再用多义线划线的高低(也就就是形状)2、5高,0、5基高,虚线自己定5.集合(移出)形状→把框的内外四角切断→变换→调整方向→几何→扫琼面→轨迹线填上(上点一下外框,再点一下内框线)→截面线点上(点拼中间)→再到画多义线的线条点一下→截面基点里(左下)→截面高度效果(√)等高(或不等高)→拼合方式(取高)→颜色无效6.上面复制到下面的话→打开特征→对征特征→对称方式里→上下部分对称(如果中间没有东西也可用上下完全对称)→再点一下做好的那一面内线即可在进入扫琼面时,需先做一个样本,相当于就是“放样”要注意线条方向相同在第二次做外围框扫琼面时,截取轨迹的顺序要与第一次相同对象特征:如果就是左右相同,已做好左边,只需选择左边部分对称并可,上下也就是同一个道理在做特征里面的矩形阵列时,横向纵向间距为1的距离圆形阵列1.绘制直线→两点直线→画一条直线(打开正文)捕捉端点→点(田)再画一条直线→测量→两线角度→选中→专业功能→图形处理→旋转→自定义任意,写(如0、9测量出来的数字)→捕捉线如在下点顺时针(如在上点逆时针)→确定→加锁→已选好图像加锁;2.按原图画一个两点圆→编辑→单线等距→再画一个矩形框→量一下框的距离→变换→放缩→横向尺寸与纵向尺寸填一样→确定3.选外框→对齐→组合对齐→点一下外圆→中心(√)→中心(√)→确定;4.角对角画一条线(+)【角度直线】打开端点,最近点,其它关闭→再画中心圆(用两点圆)→测量→单线等距→画一条对角线→再点出右下角的画梅花→圆弧星型与双半径显示打√→圆(用两点圆画梅花心)→绘制→多义线画洋花→画好的半个就镜像(平移复制打√)→集合线条→绘制→直线→角度直线→找出中点,点一下→填上右下角(126°)度按Enter确定键(交点打开)其它关掉(角度直线)5.画好半个镜像成一个→变换→阵列→圆形阵列→删除原始图形(√)→角度间距填72°→复制数目 5→确定→找出圆的中心点,点一下即可(圆心打开,其它的关闭);6.选中图形→虚拟雕塑工具→填上画好一个的颜色→用样云与区域做好→做()时,填基高(1、5)高度(1、2)→先点中间再点内边→右键结束;7.(0)()做小圆→基高(1、8)高度(1、2)就就是不能超过3毫米→用叠加。

北京精雕软件教程全套_北京精雕软件怎么用首先、由我们给的精雕软件打开（双击）.先说平面刻字。

点击文字编辑工具（位置在左边。

单击）然后把鼠标移动到空白处点击左键，字体要求看有方框，添加字体在字体设置里面，添加好后并不代表运用该字体了；要在选择，然后再点击应用于整个字串。

现在开始打字，水平打字不说了嘛，直接在空白处点击左键开始。

在这儿随便把怎么打成圆弧状态一起说了。

点击选择工具（位置也是在左边，单击）然后点击圆弧工具（一般在电脑的正上方；如果没有，点击绘制里面的圆弧一样）然后看右方框一般用3点圆弧工具，其他工具自己可以试试，反正前面那个黑点在那儿就代表运用的那个工具！选择好后在空白处用鼠标依次在3个位置点3个点，点击右键结束。

圆弧大小由你点的3个点有关。

圆弧大小自己慢慢练；[还有就是鼠标上的滑轮，你可以移动鼠标在不同的位置滑动滑轮就看的出不同的效果，如果没有滑轮的一定要配一个滑轮鼠标。

滑轮前后滑动的时候可以观看到空白处的近距离和远距离。

也就是字体和图形的大小]画好圆弧后再点击文字编辑工具.字体选择不用说了，跟前面讲的一样，选择好后鼠标移动到圆弧上面点击左键这样就对了，如果是这样的话就说明你鼠标没有移动准确！移动准确后点开始打字。

打完字就点击这个选择工具。

再在空白处点击一下左键，如果这个时候字体大小还不对，用鼠标按住左键斜下移动，直到你拖的方框全部把字体框住象这样，框中后就是这样。

然后点击里面放缩工具。

（这个工具对于任何图形文字都可以用）然后弹出一个小方框（如右图）。

对于字最好保持比例那儿打上点。

打上点后直接输入你横向尺寸就可以了/ 不用输入纵向尺寸，其他不用修改，如果是图形的话可以不用打上点，直接输入横向/纵向你所要求的尺寸。

输入好后点击确定。

然后在空白处点击一下成这个样，好了后点击圆弧线，因为圆弧线现在对于我们没有用了，可以把它涮掉。

点击准确后的是这样现在你看到的字是不是比以前的要大。

这个你不要急，是因为我运用了鼠标上的滑轮。

精雕软件简单教程发布：2014-05-22 阅读：459您的雕刻机软件会操作了吗，慢慢学习吧，泽凯数控设备有限公司帮助您在数控雕刻机使用过程中，精雕、文泰、type3、ug等软件是客户必须用的，只不过客户根据自己的习惯会选用不同的设计软件。

其中精雕是目前使用率比较广泛的设计软件之一，它能很轻松的完成各种浮雕的雕刻路径设置。

但对于很多初学者，精雕还是比较难的，因为更多人不知道如何入门。

我们简单介绍一下精雕的如何教程。

解压后无需安装，将JDPait和NCservert创建快捷方式托至桌面1. 运行雕刻机精雕软件（JDPaint）之前先运行NC路径转换器（NCserver）2.打开精雕软件3. 输入图片点击【文件】——【输入】——【点阵图像】——找到要刻的灰度图（一般为bmp格式）——打开4.调整图片大小选中图片——点击【变换】——【放缩】——设置合适的尺寸——确定5.生成浮雕曲面点击【艺术曲面】——【图像纹理】——【位图转成网格】——点击图片——设置合适的曲面高度6.Z向变换将图片拖至其他位置与网格分离——选中网格——点击【虚拟雕塑工具】——点击【模型】——Z向变换——点击将高点移至XOY平面7.做路径点击【选择工具】——选中网格——点击【刀具路径】——【路径向导】——选择曲面精雕刻——下一步——选择合适的刀具（刀具库中没有的刀具可以双击其中一把刀具将其参数修改后确定）——下一步（使用维宏控制系统的无需选材料）——将雕刻机雕刻路径参数中的路径间距重新设置（一般将重叠率调至20%-35%）——完成8.输出路径拉框选中已经做好的路径——点击【刀具路径】——输出刀具路径——找到要保存的位置并命名后点击保存———ENG文件格式选择ENG4.x，输出原点处点击【特征点】选择路径左下角——确定——将NC路径转换器的文件头尾设置全部清空——点击【生成】9.将做好的NC文件导入雕刻机控制系统（维宏控制）按照维宏控制操作说明进行操作即可完成雕刻。

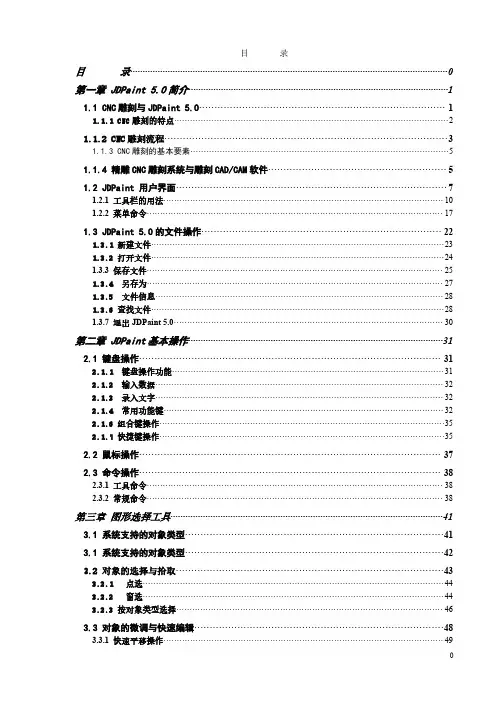

目录目录 0第一章JDPaint5.0简介 (1)1.1CNC雕刻与JDPaint5.0 (1)1.1.1CNC雕刻的特点 (2)1.1.2CNC雕刻流程 (3)1.1.3CNC雕刻的基本要素 (5)1.1.4精雕CNC雕刻系统与雕刻CAD/CAM软件 (5)1.2JDPaint用户界面 (7)1.2.1工具栏的用法 (10)1.2.2菜单命令 (17)1.3JDPaint5.0的文件操作 (22)1.3.1新建文件 (23)1.3.2打开文件 (24)1.3.3保存文件 (25)1.3.4另存为 (27)1.3.5文件信息 (28)1.3.6查找文件 (28)1.3.7退出JDPaint5.0 (30)第二章JDPaint基本操作 (31)2.1键盘操作 (31)2.1.1键盘操作功能 (31)2.1.2输入数据 (32)2.1.3录入文字 (32)2.1.4常用功能键 (32)2.1.6组合键操作 (35)2.1.7快捷键操作 (35)2.2鼠标操作 (37)2.3命令操作 (38)2.3.1工具命令 (38)2.3.2常规命令 (38)第三章图形选择工具 (41)3.1系统支持的对象类型 (41)3.1系统支持的对象类型 (42)3.2对象的选择与拾取 (43)3.2.1点选 (44)3.2.2窗选 (44)3.2.3按对象类型选择 (46)3.3对象的微调与快速编辑 (48)3.3.1快速平移操作 (49)3.3.2快速拷贝操作 (50)3.3.3快速旋转操作 (51)3.3.4快速镜像操作 (53)3.3.5快速放缩操作 (54)3.3.6快速倾斜操作 (56)第四章图形观察 (58)4.1窗口观察 (58)第五章绘图基础 (60)5.1点坐标鼠标输入 (60)5.1.1网格点捕捉 (61)5.1.2正交捕捉模式 (61)5.1.3特征点自动捕捉 (62)第六章绘制图形 (65)6.1绘制点 (65)第七章图形编辑 (67)7.1图形的基本编辑操作 (67)7.1.1撤消 (68)7.1.2重做 (69)7.1.3剪切 (69)7.1.4复制 (70)7.1.5粘贴 (70)7.1.6删除 (71)第一章JDPaint 5.0简介1.1CNC雕刻与JDPaint 5.0传统的雕刻是手工业的一个分支，加工产品的质量取决于雕刻人员的经验技巧，从学徒到师傅需要很长的时间，很多高超的技能还需要在今后的实践中不断的摸索和领悟。

精雕软件教材一精雕软件(画图片)1( 打开精雕软件2 . 文件——输入——点阵图象3. 桌面——练习图片——文件类型(jpg)空白点右键——查看(缩略图滚动选择)——打开4. 点左键5 . 选中后加锁——已选对象加锁——右键6. 绘制——多义线——样条曲线7. shift+左键用来移动图片8. 从最高开始画9. 打开端点(捕捉点)和最近点，其余全部关闭。

10. 用L是退一步(线条的返回)11. 用Delete来删除(或用户叉)复制按中心点shift+左键二图象的旋转1. 专业功能——图象处理——旋转——(90度逆时针，90度顺时针，180度，自定义角度)。

任意选适合的——确定——加锁——对象加锁三线条的连接1(点编辑——连接——点屏幕右边的缺省连接——用左键点击两条被连接的线条链接功能左边A——节点编修工具(可以合并断点，重点，等)四新建文件夹1( 打开2(其它位置——桌面——文件和文件任务练习图片3( 创建一个新文件五画虚线(一般填颜色时用)画虚线——先选颜色上的单线填色——在点击线条时按一下空格键再画——再左键连接六图象真色1( 虚拟雕塑工具——选中图片——“(把图片框起来)2( 模型——新建模型——右边确定3( 模型——调整步长——顶点数(用来控制矩齿的大小)顶点数=XY步长(一般150万—200万看电脑来决定)——确定4( 颜色——单线填色——点所需颜色到颜色栏中的调色板中选5( 种子填色不同的区域要填不同的颜色，描线边一样不同的区域要把线切断6( 种子填色也可用快捷键。

按ctrl+左键(快速填色)7( Z是返回键1单线填色和种子填色不一样时按Shift+左键——点线条(左键)七限高保底如做4毫米却有5毫米，应限高保底——到选项——限高保底——限高填上4毫米——确定八线条调整(1) 图象修剪法1( 编辑——修剪2( 点修剪部分周围的线条(左键)3( 在空白处点击一下右键4( 点击所需修剪的线条(左键)(2)线条延伸法1( 编辑——延伸2( 用左键点击一下所需延伸与到延伸处的直线3( 在空白处点击右键4( 用左键再点击一下需延伸的线条(3)线条的切断1( 用鼠标点击一下所需切断的地方2( 点编辑——切断——点所需切断的部分——空白处点右键九(冲压去料1(选好填色后的图片2( 雕塑——冲压——右边的颜色(外)一般为黄色——冲压深度一般为3-4毫米(看客户的需求而定)3( 按鼠标左键点底色(黄色)一下，同时按shift键，把其它颜色扫一遍(左键)——右键结束4( 选项——地图方式显示(有颜色的图象=选项内的图形方式显示5( 雕塑——去料——限高(不一定)颜色模板(颜色内)6( 按shift键在要去料的那里左键点一下就可以去料7( Ctrl+右键是对去料过的高度和深浅度的查看(翻转查看)8( 返回按右键到俯视图9( F12全屏观察十:刀的区别1.H---对刀的显示和隐藏;2.A------隐藏线条和线条显示3.R----隐藏模型;4.N-----取消颜色5.O---隐藏颜色 :6.Z----可返回一步(上一步)7.A---指刀的直径(圆圈)放小S—指刀的直径(圆圈)变大 9.Q----指刀的浅度 10.D---指刀的窄度W----指刀的深度 F-----指刀的宽十一:1,如果冲压错误了，再重新回到冲压---颜色内---按住shift键用左键点击一下所需区域。

！首先、由我们给的精雕软件打开（双击）.如果没有.我可以免费送先说平面刻字。

点击文字编辑工具（位置在左边。

单击）然后把鼠标移动到空白处点击左键，字体要求看有方框，添加字体在字体设置里面，添加好后并不代表运用该字体了；要在选择，然后再点击应用于整个字串。

现在开始打字，水平打字不说了嘛，直接在空白处点击左键开始。

在这儿随便把怎么打成圆弧状态一起说了。

点击选择工具（位置也是在左边，单击）然后点击圆弧工具（一般在电脑的正上方；如果没有，点击绘制里面的圆弧一样）然后看右方框一般用3点圆弧工具，其他工具自己可以试试，反正前面那个黑点在那儿就代表运用的那个工具！选择好后在空白处用鼠标依次在3个位置点3个点，点击右键结束。

圆弧大小由你点的3个点有关。

圆弧大小自己慢慢练；[还有就是鼠标上的滑轮，你可以移动鼠标在不同 的位置滑动滑轮就看的出不同的效果，如果没有滑轮的一定要配一个滑轮鼠标。

滑轮前后滑动的时候可以观看到空白处的近距离和远距离。

也就是字体和图形的大小]画好圆弧后再点击文字编辑工具.字体选择不用说了，跟前面讲的一样，选择好后鼠标移动到圆弧上面点击左键这样就对了，如果是这样的话就说明你鼠标没有移动准确！移动准确后点开始打字。

打完字就点击这个选择工具。

再在空白处点击一下左键，如果这个时候字体大小还不对，用鼠标按住左键斜下移动，直到你拖的方框全部把字体框住象这样，框中后就是这样。

然后点击里面放缩工具。

（这个工具对于任何图形文字都可以用）然后弹出一个小方框（如右图）。

对于字最好保持比例那儿打上点。

打上点后直接输入你横向尺寸就可以了/ 不用输入纵向尺寸，其他不用修改，如果是图形的话可以不用打上点，直接输入横向/纵向你所要求的尺寸。

输入好后点击确定。

然后在空白处点击一下成这个样，好了后点击圆弧线，因为圆弧线现在对于我们没有用了，可以把它涮掉。

点击准确后的是这样现在你看到的字是不是比以前的要大。

这个你不要急，是因为我运用了鼠标上的滑轮。

精雕软件怎么拉伸操作方法精雕软件是一种功能强大的三维建模和雕刻软件，可以用来创建各种复杂的模型和艺术品。

拉伸是精雕软件中的一种常用操作，通过拉伸可以改变模型的形状和尺寸。

下面将详细介绍精雕软件的拉伸操作方法。

一、基本概念在开始具体介绍拉伸操作之前，我们需要了解一些基本概念：1. 拉伸轴（Axis of Extrusion）：拉伸操作的方向，可以是X、Y、Z轴的任意一个方向。

2. 拉伸起点（Start Point）：拉伸操作的起点，通常为模型的一个点或边。

3. 拉伸终点（End Point）：拉伸操作的终点，确定了拉伸操作的距离和方向。

二、实际操作在精雕软件中，拉伸操作有多种不同的方式和工具，下面将分别介绍其中几种常用的方法。

1. 使用基本工具栏的拉伸工具首先打开精雕软件，选择你想要进行拉伸操作的模型。

然后在工具栏中找到拉伸工具（Extrude），点击选中。

接下来，在模型上选择一个起点，可以是一个点或者边。

然后通过拖动鼠标来调整拉伸的距离和方向，当达到想要的效果时，松开鼠标即可完成拉伸操作。

2. 使用变形控件在精雕软件中，有一些特殊的变形控件可以用来进行拉伸操作。

首先选择你要进行拉伸操作的模型，然后在工具栏中找到变形控件（Deformation）的相关工具。

选择合适的变形控件，比如拉伸变形（Extrusion）或者缩放变形（Scale），然后根据需要选取起点和终点进行拉伸操作。

3. 使用矩阵工具在精雕软件中，还有一些矩阵工具可以用来实现拉伸操作。

首先选择要进行拉伸操作的模型，然后在工具栏中找到矩阵工具（Matrix）的相关工具。

选择适当的矩阵工具，比如移动矩阵（Move）或者拉伸矩阵（Scale），然后通过调整矩阵参数来实现拉伸操作。

4. 使用参数化建模精雕软件中还有一些强大的参数化建模工具，可以根据具体的需求来实现拉伸操作。

首先选择要进行拉伸操作的模型，然后在工具栏中找到参数化建模（Parametric Modeling）的相关工具。

1.2 JDPaint 用户界面认识精雕雕刻CAD/CAM软件——JDPaint，从认识操作界面布局开始。

JDPaint 5.0的用户界面是Windows系统的标准式操作界面，如图1-3所示。

这个界面具有Windows系统标准的菜单栏、浮动工具栏、状态栏和绘图区等。

图1-3 JDPaint 5.0操作界面JDPaint 5.0的操作界面主要由以下部件组成：标题栏：显示当前正在执行的应用程序和正在处理的文件名称。

菜单栏：菜单栏列出了应用程序可使用功能的分类。

状态工具栏：状态工具栏中的每个按钮分别对应了的不同的命令工具状态，每种状态对应不同的系统工作环境，可以完成相应的对象操作。

观察工具栏：最常用的工具栏之一，主要支持平面视图和三维视图操作。

导航工具栏：用于引导用户进行与当前状态或操作相关的工作。

颜色工具栏：颜色工具栏可设置对象的显示颜色或者填充颜色。

操作提示栏：显示正在使用功能的操作过程提示和操作结果。

坐标提示窗口：显示鼠标在工作窗口中的坐标位置。

输入窗口：一些功能的操作过程允许通过键盘输入坐标或数值数据。

这时，位于操作提示栏上的输入窗口会自动打开，准备接受键盘输入。

所有的键盘输入，必须在英文输入状态下进行。

2D/3D输入按钮：该按钮提示为“投影”时, 此时键盘输入的三维点或者空间捕捉点将直接投影到当前绘图平面上，作为当前绘图平面上的输入点。

该按钮提示为“空间”时, 此时键盘输入的三维点或者空间捕捉点将作为系统三维空间点直接输入。

坐标系转换按钮：该按钮提示为“U”时，此时键盘输入的点，将作为当前绘图面坐标系下输入的点处理。

该按钮提示为“W”时，此时键盘输入的点，将作为系统世界坐标系下输入的点处理。

工作窗口：用来绘图和对图形进行操作的区域。

工作区：用来表示设计工作的参照区域。

滚动条：分为水平和垂直滚动条两种，分别用来水平或垂直移动工作窗口中的观察区域。

标尺：在2D显示状态，标识工作窗口的位置和尺寸。

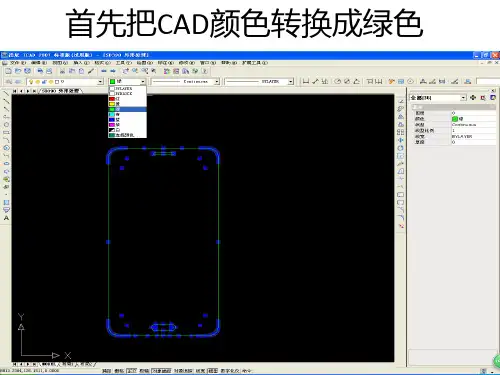

用精雕软件输出步骤用精雕软件输出步骤1. 把文件输出成DXF,EPS 等文件并且保存在自己想要放置的文件夹内，（我是放在桌面的文件名为00 ）如下图。

2. 右击精雕软件图标图标）找打开，（或者快速双击精雕软件如下图。

3. 接着在打开的软件界面中找文件→输入→二维图形，如下图。

4. 然后在弹出来的对话框中选择文件，（注意一定要记住一定要在空白栏中更改软件相匹配的文件格式不然找不到的。

）如下图。

5. 在更改格式以后出现的文件中选择自己需要的文件，（精雕软件最适合的文件格式为EPS 或者DXF 格）式如下图。

6. 选后选中自己需要的文件，（当文件被选中后就会被蓝色所填充，在文件名一栏中也会显示相应的文件名）如下图。

（注意一定要记住一定要在空白栏中更改软件相匹配的文件格式不然找不到的如上图。

）7. 接着选择好文件以后单击打开，然后就会出现一个对话框，在弹出来的对话框中单击确定就好了。

（系统默认为单位为毫米的所以直接单击确定就可以了如果要选择单位或者其它的话根据自己的需要选择，选择好以后单击确定，然后再随便单击一下页面中的空白处就可以了。

）如下图8. 接着就打开图形了，如下图9. 接着设置刀具路径，（我就以正方形为例），首先选中自己想要雕刻的图形，（先选中一个自己想要的图形，接着按住shift 键连续单击自己想要选择的多个图形）如下图黄色部分即是被选中的图形，当图形被选中的时候精雕软件就会默认为黄色。

10. 然后单击菜单栏中的刀具路径→轮廓雕刻，如下图。

11. 接着调整雕刻机的雕刻参数，如下图。

（图中有雕刻方案，雕刻刀具，雕刻深度，半径补偿，补偿值等参数）12. 具体参数解释如下：雕刻方案是指雕刻机的切割路径，在它的后面默认有两种方案，一种是常用方案如下图另外一种是高级方案如右图，在后面是编辑里面可以增加切割方案，如下图雕刻刀具是指雕刻机的刀具类型及型号大小如下图，二=＞R 则是扩充刀具库如下图里面的+号则是表示在那一列表下还有刀具型号，那是刀具的细分，比如什么刀多大的型号等等。

精雕设计软件教学引言:在当今数字化时代，设计软件的使用已经成为了设计师们必备的技能之一。

而在设计软件中，精雕软件作为一种常用的三维建模软件，其独特的功能和特点对于设计师们来说至关重要。

本文将对精雕设计软件进行介绍并提供详细的教学指南，帮助读者快速上手精雕软件。

第一部分：精雕设计软件概述精雕设计软件是一种专业的三维建模软件，主要用于各种艺术品的设计和制作。

其强大的功能和灵活的操作方式使其成为了许多设计师们的首选。

精雕设计软件可以让用户在虚拟的环境中进行设计和调整，大大提高了设计的效率和质量。

第二部分：精雕设计软件的基本操作在使用精雕设计软件之前，我们需要了解一些基本的操作方法。

首先，我们需要熟悉软件的界面和各个工具的功能。

精雕软件提供了丰富多样的工具，如绘制工具、编辑工具、变形工具等，这些工具能够满足不同设计需求。

接下来，我们需要学会如何导入和导出模型文件，以及如何进行模型的放缩、旋转和移动等操作。

同时，了解软件中的坐标系统和单位设置也非常重要。

第三部分：精雕设计软件的高级功能和技巧除了基本的操作方法，精雕设计软件还提供了一些高级的功能和技巧，可以帮助设计师们更加高效地完成设计任务。

其中，常用的功能包括物体的雕刻和透视效果的添加，这些功能可以让设计作品更加生动和有深度。

此外，精雕软件还提供了纹理贴图和材质编辑功能，可以为设计作品增添更多的细节和真实感。

对于想要进一步提升设计水平的用户，学习使用精雕软件的动画和渲染功能也是十分重要的。

第四部分：常见问题解答和故障排除在使用精雕设计软件的过程中，常常会遇到一些问题和故障。

在本部分，我们将回答一些常见的问题并提供解决方案，帮助用户解决各种困扰。

例如，如何解决模型出现断面问题、如何优化模型的细节、如何提高渲染速度等等。

此外，我们还会提供一些常用的快捷键和技巧，帮助用户更加快速地完成设计任务。

结论:精雕设计软件作为一种专业的三维建模软件，为设计师们提供了丰富的设计工具和灵活的操作方式。
