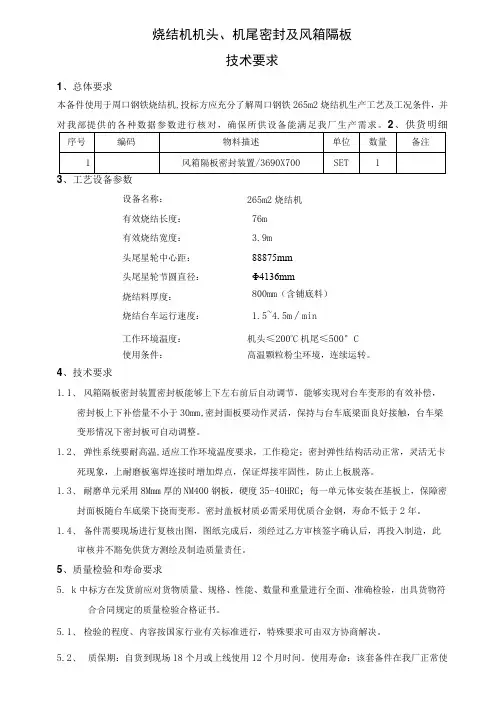

烧结机机头、机尾密封及风箱隔板技术要求1、总体要求本备件使用于周口钢铁烧结机,投标方应充分了解周口钢铁265m2烧结机生产工艺及工况条件，并对我部提供的各种数据参数进行核对，确保所供设备能满足我厂生产需求。
2、供货明细设备名称：265m2烧结机有效烧结长度：76m有效烧结宽度： 3.9m头尾星轮中心距：88875mm头尾星轮节圆直径：Φ4136mm烧结料厚度：800mm（含铺底料）烧结台车运行速度： 1.5~4.5m∕min工作环境温度：机头≤200o C机尾≤500°C使用条件：高温颗粒粉尘环境，连续运转。
4、技术要求1.1、风箱隔板密封装置密封板能够上下左右前后自动调节，能够实现对台车变形的有效补偿，密封板上下补偿量不小于30mm,密封面板要动作灵活，保持与台车底梁面良好接触，台车梁变形情况下密封板可自动调整。
1.2、弹性系统要耐高温,适应工作环境温度要求，工作稳定；密封弹性结构活动正常，灵活无卡死现象，上耐磨板塞焊连接时增加焊点，保证焊接牢固性，防止上板脱落。
1.3、耐磨单元采用8Mmm厚的NM400钢板，硬度35-40HRC；每一单元体安装在基板上，保障密封面板随台车底梁下挠而变形。
密封盖板材质必需采用优质合金钢，寿命不低于2年。
1.4、备件需要现场进行复核出图，图纸完成后，须经过乙方审核签字确认后，再投入制造，此审核并不豁免供货方测绘及制造质量责任。
5、质量检验和寿命要求5.k中标方在发货前应对货物质量、规格、性能、数量和重量进行全面、准确检验，出具货物符合合同规定的质量检验合格证书。
5.1、检验的程度、内容按国家行业有关标准进行，特殊要求可由双方协商解决。
5.2、质保期：自货到现场18个月或上线使用12个月时间。
使用寿命：该套备件在我厂正常使用情况下，主体使用寿命不低于36个月。
5.3、装及调试期间供货方派技术人员现场指导，试车售后服务等工作，最大限度地满足用户的要求。
6、包装、运输及交货6.1、设备要有一定的防护措施及适当包装，有良好的防潮、防雨、防震、防锈的保护措施避免在运输过程中损坏，乙方负责所有运输及运输费用。

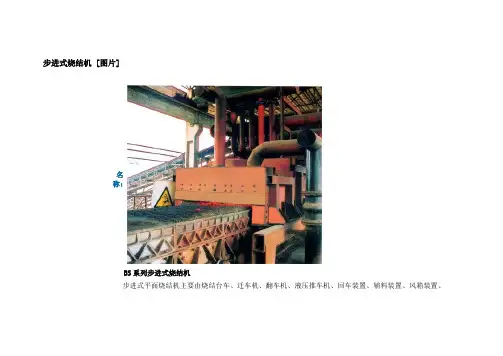

![步进式烧结机 [图片]](https://uimg.taocdn.com/0ec5a926bcd126fff7050b4b.webp)
步进式烧结机 [图片]
名
称:
BS系列步进式烧结机
步进式平面烧结机主要由烧结台车、迁车机、翻车机、液压推车机、回车装置、辅料装置、风箱装置、
降尘管系统、干油润滑系统等几个主要部分组成。
也可根据用户需要进行设计与制造。
适用范围：
适用于中、小钢铁厂的炼铁工艺配套设施新建或扩建烧结工序。
性能特点：
1.烧结机生产的烧结矿产量高、质量好、可与带式烧结机相媲美；
2.工艺流程合理，投资相对节省，烧结矿质量或效率较高，环境污染较小；
3.平面运行烧结,维修保养简单。
配备集中润滑系统,设备运行安全可靠；
4.投资少、建设周期短（总建设期为120天左右）、除尘效果好、投资回收期短。
主要规格
24m2、28m2、30m2、36m2、52m2、60m2、72m2、78m2、91m2、112m2、152m2。
注：设备重量因配套范围及数量不同，会有所变化。
烧结厂烧结机设备（历史发展概况）1S：DS32m2烧结机2S：DS30m2烧结机3S：DS32m2烧结机4S：DS50m2烧结机5S：32PS—02SJ—5#烧结机6S：32PS—02SJ—6#烧结机155m3×5活性石灰窑烧结厂1#烧结机（DS·32m2）烧结厂1#烧结机原为DS15 m2烧结机，现为DS32m2烧结机。
1、原1#·DS15 m2烧结机，是冶金工业部西安有色冶金设计院1986年元月份设计的，航天工业部西安7422工厂制造的，中国有色二建八公司土建施工，设备安装，非标制订，于1988年8月1日投入生产运行，经过14年8个月8天生产运行，于2002年6月9日停止运行生产，为烧结厂立下汗马功劳。
2、 2002年7月1日设备易地技术改造，在原DS15 m2烧结机基础上进行建设改造的，设计能力35—40万t/a，从2002年8月1日破土动工，同年12月5日投产运行，工程总投资2117.39万元，其中建筑工程345.14万元，设备购置安装1664.44万元，其他107.81万元，工程由四大部分组成：烧结系统、原料系统、成品输送系统、除尘系统；烧结机系统生产运行80块台车，设计82块台车。
3、 DS32m2烧结机设计单位为冶金工业部西安有色冶金设计院设计。
4、 DS32m2烧结机系统设备施工单位为“十二冶安装公司、十冶设备安装公司、十二冶一公司、厂建安公司、江苏防腐工程公司进行承建。
5、 DS32m2烧结机系统工程项目确定后，龙钢集团规划部成立了一烧改造工程项目，全权处理工程施工过程中的各项业务，而在整个施工过程中该项目组的同志齐心协力、积极主动完成了领导交给的任务，克服了原旧址地下障碍物较多、基础开挖难度大、施工场地狭小、工期紧，与原生产衔接紧密等不利因素给工程的建设带来了很大的困难。
烧结厂2#烧结机（DS30m2）烧结厂2#烧结机原为DS28m2烧结机，西安有色冶金设计院设计的，山西省省建一公司三处承担土建施工，非标制标，设备安装于1993年元月份施工，当年12月30日投入生产运行，工程总投资为1723万元，设计共有80块台车，运行生产台车79块。

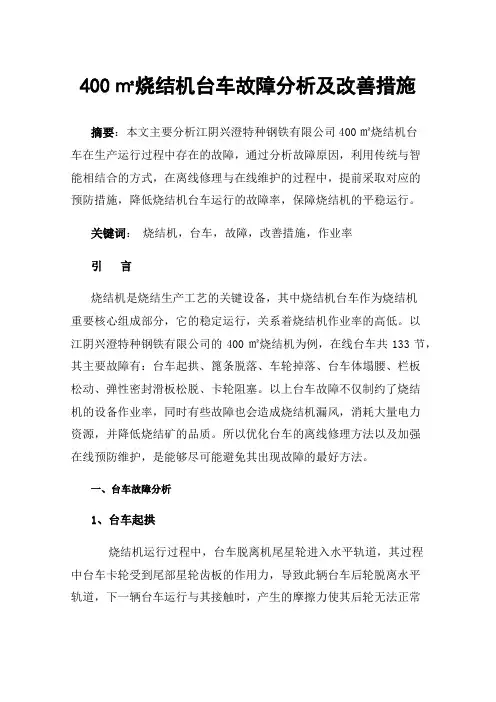

400㎡烧结机台车故障分析及改善措施摘要：本文主要分析江阴兴澄特种钢铁有限公司400㎡烧结机台车在生产运行过程中存在的故障，通过分析故障原因，利用传统与智能相结合的方式，在离线修理与在线维护的过程中，提前采取对应的预防措施，降低烧结机台车运行的故障率，保障烧结机的平稳运行。
关键词：烧结机，台车，故障，改善措施，作业率引言烧结机是烧结生产工艺的关键设备，其中烧结机台车作为烧结机重要核心组成部分，它的稳定运行，关系着烧结机作业率的高低。
以江阴兴澄特种钢铁有限公司的400㎡烧结机为例，在线台车共133节，其主要故障有：台车起拱、篦条脱落、车轮掉落、台车体塌腰、栏板松动、弹性密封滑板松脱、卡轮阻塞。
以上台车故障不仅制约了烧结机的设备作业率，同时有些故障也会造成烧结机漏风，消耗大量电力资源，并降低烧结矿的品质。
所以优化台车的离线修理方法以及加强在线预防维护，是能够尽可能避免其出现故障的最好方法。
一、台车故障分析1、台车起拱烧结机运行过程中，台车脱离机尾星轮进入水平轨道，其过程中台车卡轮受到尾部星轮齿板的作用力，导致此辆台车后轮脱离水平轨道，下一辆台车运行与其接触时，产生的摩擦力使其后轮无法正常下落至水平轨道上方，进而使台车体整体处于倾斜状态，往后的台车一直以此姿态运行，便形成了起拱。
2、车轮掉落400㎡烧结机共133台车，532个车轮，数量较多，加之其工作环境的温度在40℃-110℃之间，工况条件恶劣，车轮容易出现轴承润滑不良，另外由于台车跑偏的问题会造成车轮轴承压盖的松动，两者并存，导致车轮掉落。
同时车轮掉落还可能会造成烧结机热停，降低设备作业率。
3、台车体塌腰生产运行中，由于工况温度高，金属发生热膨胀，导致烧结机台车连接本体与轮座的穿心螺丝松动甚至脱落，台车体与轮座下方出现间隙，形成塌腰的现象。
台车体塌腰不仅会降低台车的使用寿命，还会造成烧结机漏风，提高烧结消耗的能源。
4、栏板松动台车栏板松动是400㎡烧结台车运行中最常见的故障，每块栏板使用3颗M24*120mm的螺栓固定至台车本体上。

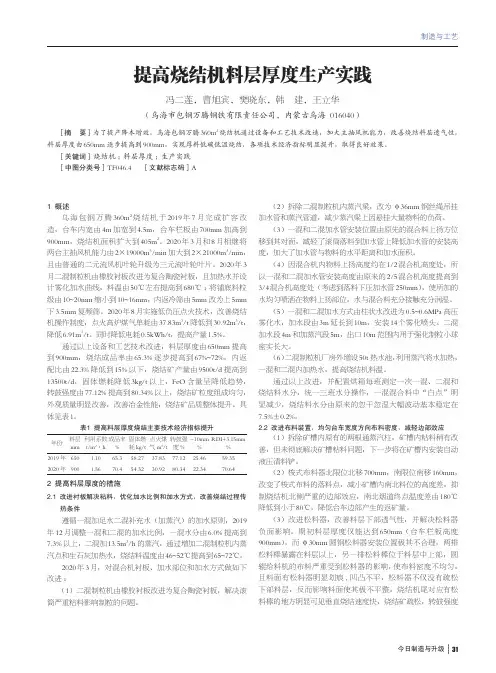

今日制造与升级 31制造与工艺1 概述乌海包钢万腾360m 2烧结机于2019年7月完成扩容改造，台车内宽由4m 加宽到4.5m ，台车栏板由700mm 加高到900mm ，烧结机面积扩大到405m 2。
2020年3月和8月相继将两台主抽风机能力由2×19000m 3/min 加大到2×21000m 3/min ，且由普通的二元流风机叶轮升级为三元流叶轮叶片。
2020年3月二混制粒机由橡胶衬板改进为复合陶瓷衬板，且加热水并设计雾化加水曲线，料温由50℃左右提高到680℃；将铺底料粒级由10~20mm 缩小到10~16mm ，内返冷筛由5mm 改为上5mm 下3.5mm 复频筛。
2020年8月实施低负压点火技术，改善烧结机操作制度，点火高炉煤气单耗由37.83m 3/t 降低到30.92m 3/t ，降低6.91m 3/t 。
同时降低电耗0.5kWh/t ，提高产量1.5%。
通过以上设备和工艺技术改进，料层厚度由650mm 提高到900mm ，烧结成品率由65.3%逐步提高到67%~72%，内返配比由22.3%降低到15%以下，烧结矿产量由9500t/d 提高到13500t/d ，固体燃耗降低3kg/t 以上，FeO 含量呈降低趋势，转鼓强度由77.12%提高到80.34%以上，烧结矿粒度组成均匀，外观质量明显改善，改善冶金性能，烧结矿品质整体提升。
具体见表1。
表1 提高料层厚度烧结主要技术经济指标提升年份料层mm 利用系数t/m 2·h 成品率%固体燃耗kg/t 点火煤气m 3/t 转鼓强度%-10mm %RDI+3.15mm%2019年650 1.1065.358.2737.8377.1225.4659.352020年9001.5670.454.3230.9280.3422.3470.642 提高料层厚度的措施2.1 改进衬板解决粘料，优化加水比例和加水方式，改善烧结过程传 热条件遵循一混加足水二混补充水（加蒸汽）的加水原则，2019年12月调整一混和二混的加水比例，一混水分由6.0%提高到7.3%以上，二混加13.5m 3/h 的蒸汽，通过增加二混制粒机内蒸汽点和生石灰加热水，烧结料温度由46~52℃提高到65~72℃。

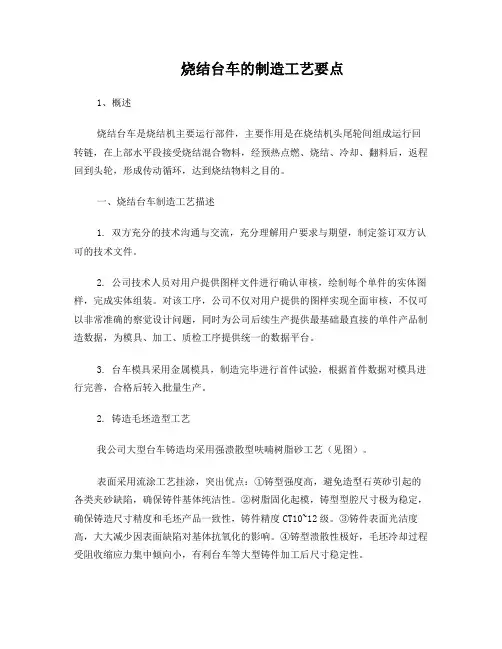

烧结台车的制造工艺要点1、概述烧结台车是烧结机主要运行部件，主要作用是在烧结机头尾轮间组成运行回转链，在上部水平段接受烧结混合物料，经预热点燃、烧结、冷却、翻料后，返程回到头轮，形成传动循环，达到烧结物料之目的。
一、烧结台车制造工艺描述1. 双方充分的技术沟通与交流，充分理解用户要求与期望，制定签订双方认可的技术文件。
2. 公司技术人员对用户提供图样文件进行确认审核，绘制每个单件的实体图样，完成实体组装。
对该工序，公司不仅对用户提供的图样实现全面审核，不仅可以非常准确的察觉设计问题，同时为公司后续生产提供最基础最直接的单件产品制造数据，为模具、加工、质检工序提供统一的数据平台。
3. 台车模具采用金属模具，制造完毕进行首件试验，根据首件数据对模具进行完善，合格后转入批量生产。
2. 铸造毛坯造型工艺我公司大型台车铸造均采用强溃散型呋喃树脂砂工艺（见图）。
表面采用流涂工艺挂涂，突出优点：①铸型强度高，避免造型石英砂引起的各类夹砂缺陷，确保铸件基体纯洁性。
②树脂固化起模，铸型型腔尺寸极为稳定，确保铸造尺寸精度和毛坯产品一致性，铸件精度CT10~12级。
③铸件表面光洁度高，大大减少因表面缺陷对基体抗氧化的影响。
④铸型溃散性极好，毛坯冷却过程受阻收缩应力集中倾向小，有利台车等大型铸件加工后尺寸稳定性。
我公司生产的烧结台车、栏板均以单体为单元做铸件编码及工厂标识（见图）3. 高强韧球墨铸铁的熔炼工艺烧结台车体的力学性能最低满足：σb≥500Mpa,δ=5%～10%,硬度 HBS=170～240；栏板和隔热件的力学性能最低满足：σb≥450Mpa,δ=10%～15%，硬度HBS=160～210。
从工厂内部控制上有以下几个特点：1 拉应力试棒制取采用毛坯车体附铸试棒工艺，可以真实反映铸件车体结晶凝固后组织状况，机械性能等技术指标，附铸试棒做两件，一件在厂内作机械性能报告并提供给用户作为验收依据，另一件随台车发现场以备查。
涟源钢铁烧结机脱硫脱硝中标公示
摘要：
一、引言
二、涟源钢铁烧结机脱硫脱硝项目概况
三、中标公示内容
四、项目对环境和行业的影响
五、结论
正文：
【引言】
近日，涟源钢铁烧结机脱硫脱硝项目中标结果公示，这标志着我国钢铁行业在环保治理方面又迈出了重要一步。
本文将对该项目进行详细介绍，分析其对环境和行业的影响，以期为我国钢铁行业的环保发展提供借鉴。
【涟源钢铁烧结机脱硫脱硝项目概况】
涟源钢铁烧结机脱硫脱硝项目是我国钢铁行业的一项重要环保工程。
烧结机是钢铁生产过程中的关键设备，其产生的废气含有大量的二氧化硫、氮氧化物等污染物。
为实现污染物减排，我国政府要求钢铁企业对烧结机进行脱硫脱硝处理。
涟源钢铁积极响应政策号召，投资建设了这套脱硫脱硝设施。
【中标公示内容】
根据公示内容，中标单位将为涟源钢铁提供一套高性能的烧结机脱硫脱硝设备，并负责安装、调试及后期运营。
中标单位在脱硫脱硝技术方面具有丰富经验，其技术方案成熟、可靠。
项目预计年内开工建设，工期约为一年。
【项目对环境和行业的影响】
涟源钢铁烧结机脱硫脱硝项目的实施，将对环境和行业产生积极影响。
首先，项目建成后，涟源钢铁的烧结机废气污染物排放将得到有效控制，有助于改善空气质量，保护生态环境。
其次，项目的建设将推动我国钢铁行业环保技术的进步，提高行业整体环保水平。
最后，项目将为涟源钢铁带来良好的社会效益和经济效益，为企业可持续发展奠定基础。
【结论】
总之，涟源钢铁烧结机脱硫脱硝项目的实施，将有力推动我国钢铁行业环保治理工作，为建设美丽中国作出贡献。

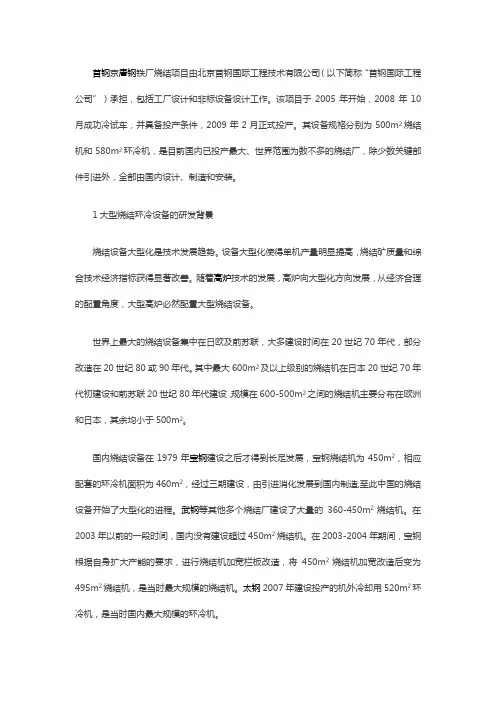

首钢京唐钢铁厂烧结项目由北京首钢国际工程技术有限公司（以下简称“首钢国际工程公司”）承担，包括工厂设计和非标设备设计工作。
