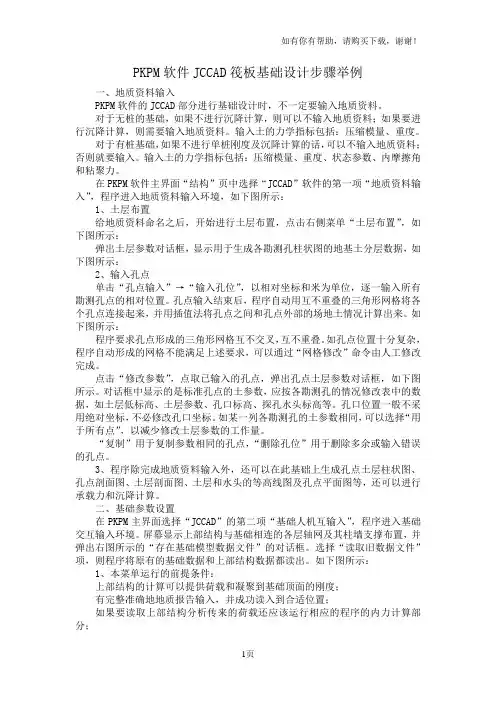

PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。
对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。
输入土的力学指标包括：压缩模量、重度。
对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。
输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。
在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：1、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：2、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。
孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。
如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。
如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。
点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。
对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、孔口标高、探孔水头标高等。
孔口位置一般不采用绝对坐标，不必修改孔口坐标。
如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。
“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。
3、程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。
二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。
设计步骤：
1、由于为预制桩，因此桩自身承载力可以根据桩基图集查出；
2、根据书本8.4.5条或《建筑桩基技术规范》（JGJ94-2008）5.3.5条确定单桩竖
向极限承载力标准值Q uk；
3、根据书本P233页或者《建筑桩基技术规范》（JGJ94-2008）5.2.2和5.2.5条
的规定计算基桩竖向承载力特征值R；
4、根据书本246页例8.2选择桩的数量；
5、根据桩径，桩数和桩到承台边的最小距离初步设计出承台截面尺寸
6、验算单桩竖向承载力特征值（P235，8.6.4和8.6.5条），并考虑群桩效应得到
的桩基承载力特征值R，并验算桩的数量（P233，8.6.3条）
7、进行承台抗冲切验算（P244，8.7.5.3条）
8、进行承台受剪承载力验算（P244，8.7.5.3条）
10、计算承台受弯承载力并进行配筋（P247，例题8.2，（7）点）
11、绘制承台施工图。
.
JCCAD桩基础设计步骤
第一步：
单独建一个电算目录，以1m层高建立地梁层，不考虑地震与风，梁的保护层厚40mm，Satwe计算后。
JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——读取荷载——satwe荷载——目标组合——标准组合（查阅最大轴力）。
第二步：
进入上部结构的电算目录，JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——附加荷载——加点荷载（将地梁层的轴力以点荷载形式与上部结构柱底轴力叠加）——读取荷载——Satwe荷载——目标组合——标准组合（查阅叠加地梁层后柱底最大轴力）。
第三步：
桩基础——选择桩——新建——下拉菜单选择预制砼管桩——输入单桩承载力特征值及桩直径、壁厚参数（PHC400-95，PHC500-100，管桩强度等级C80）。
桩基础——承台桩——承台参数（桩中心距3.5d,边距1d,按1阶承台输入，承台高度400径1400，500径1600）——承台生成（平面图中布置桩承台）。
结束退出
第四步：
JCCAD——桩基承台及独基沉降计算——计算参数——选择实体深基法——输入桩与承台的钢筋及砼参数——计算——结构显示（查阅单桩反力特征值是否超过单桩承载力）。
选择桩基规范94-2008，运行查阅单桩反力设计值及承台配筋。
如有侵权请联系告知删除，感谢你们的配合！
精品。
PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。
对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。
输入土的力学指标包括：压缩模量、重度。
对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。
输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。
在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：1、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：2、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。
孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。
如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。
如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。
点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。
对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、孔口标高、探孔水头标高等。
孔口位置一般不采用绝对坐标，不必修改孔口坐标。
如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。
“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。
3、程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。
二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。

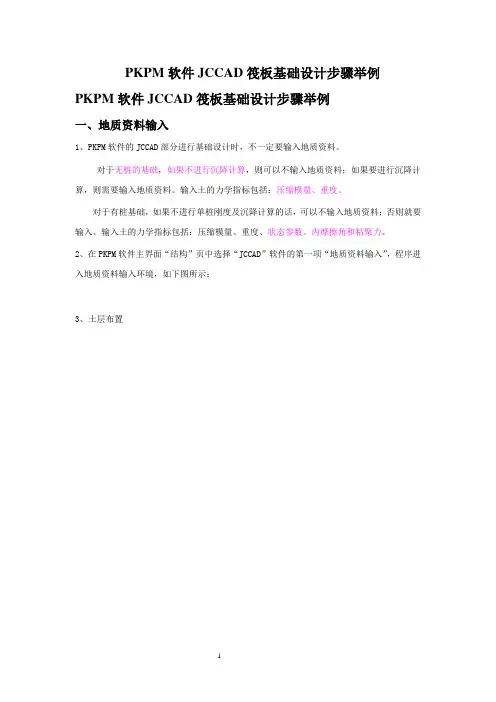

PKPM软件JCCAD筏板基础设计步骤举例PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。
对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。
输入土的力学指标包括：压缩模量、重度。
对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。
输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。
2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：3、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。
孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。
如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。
如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。
点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。
对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。
空口位置一般不采用绝对坐标，不必修改孔口坐标。
如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。
“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。
程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。
PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。
对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。
输入土的力学指标包括：压缩模量、重度。
对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。
输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。
2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：3、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。
孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。
如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。
如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。
点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。
对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。
空口位置一般不采用绝对坐标，不必修改孔口坐标。
如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。
“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。
程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。
二、基础参数设置在PKPM主界面选择“JCCAD”的第二项“基础人机互输入”，程序进入基础交互输入环境。
桩基设计:1: 桩基础设计的主要流程？答：桩基础是由承台将若干根桩的顶部联结成整体共同承受荷载的深基础，承台的结构形式和桩布设方式有很多类型。
设计内容：[1]、选择桩类型和几何尺寸。
桩类型、桩长、桩的横截面面积；初步确定承台底面标高，以便计算单桩承载力。
[2]、确定单桩竖向（和水平）承载力。
[3]、确定桩的数量、间距和布置方式。
初步估算桩根数时，先不考虑群桩效应，按桩数小于等于3情况初定。
桩的最小间距应满足规范要求。
布置成方形网格（行列式）、三角形网格（梅花式）、圆环形的形式、也可采用不等距排列。
在条基下的桩，可采用单排或双排布置。
[4]、验算桩基的承载力和沉降：单、群桩的竖向和水平承载力验算（规范8.5.3-8.5.7）、抗拔验算（规范8.5.8）和沉降（规范8.5.10-8.5.11）[5]、桩身结构设计：桩身强度验算(规范8.5.9、8.5.8)。
[6]、承台设计：分为柱下独基承台、柱下或墙下条形承台、以及筏板承台和箱形承台。
单桩承台、多桩承台（三角形、矩形）。
承台材料、强度等级、平面尺寸、厚度、承台内力的受弯、受冲切、受剪和局部受压的强度计算。
A、承台在柱荷载作用下桩周边的抗冲切验算（规范8.5.17-1）；B、承台板在单桩最大净反力作用处的抗冲切验算（规范8.5.17-2）；C、承台板在桩净反力作用下的抗剪强度验算（规范8.5.18）；D、把在各桩净反力作用下的承台板，作为受弯构件的抗弯强度验算（规范8.5.16），并配筋；E、当承台的混凝土强度等级低于柱或桩的混凝土强度等级时，验算柱下或桩上承台的局部受压承载力（规范8.5.19）。
[7]、绘制桩基施工图：桩柱基础是柱下独立桩基础，可以是单根桩或多根桩联合组成，各桩柱基础之间通常设置拉梁或地下室底板适当加强，常用于框架结构或含部分框架结构的建筑结构。
桩梁基础是沿柱网轴线布置一排桩活多排桩，桩顶用刚度很大的基础梁（或称承台梁）相连，使框架柱荷载通过基础梁较均匀地传递给每根桩的桩基础。
PKPM软件JCCAD筏板基础设计步骤举例PKPM软件JCCAD筏板基础设计步骤举例一、地质资料输入1、PKPM软件的JCCAD部分进行基础设计时，不一定要输入地质资料。
对于无桩的基础，如果不进行沉降计算，则可以不输入地质资料；如果要进行沉降计算，则需要输入地质资料。
输入土的力学指标包括：压缩模量、重度。
对于有桩基础，如果不进行单桩刚度及沉降计算的话，可以不输入地质资料；否则就要输入。
输入土的力学指标包括：压缩模量、重度、状态参数、内摩擦角和粘聚力。
2、在PKPM软件主界面“结构”页中选择“JCCAD”软件的第一项“地质资料输入”，程序进入地质资料输入环境，如下图所示：3、土层布置给地质资料命名之后，开始进行土层布置，点击右侧菜单“土层布置”，如下图所示：弹出土层参数对话框，显示用于生成各勘测孔柱状图的地基土分层数据，如下图所示：4、输入孔点单击“孔点输入”→“输入孔位”，以相对坐标和米为单位，逐一输入所有勘测孔点的相对位置。
孔点输入结束后，程序自动用互不重叠的三角形网格将各个孔点连接起来，并用插值法将孔点之间和孔点外部的场地土情况计算出来。
如下图所示：程序要求孔点形成的三角形网格互不交叉，互不重叠。
如孔点位置十分复杂，程序自动形成的网格不能满足上述要求，可以通过“网格修改”命令由人工修改完成。
点击“修改参数”，点取已输入的孔点，弹出孔点土层参数对话框，如下图所示。
对话框中显示的是标准孔点的土参数，应按各勘测孔的情况修改表中的数据，如土层低标高、土层参数、空口标高、探孔水头标高等。
空口位置一般不采用绝对坐标，不必修改孔口坐标。
如某一列各勘测孔的土参数相同，可以选择“用于所有点”，以减少修改土层参数的工作量。
“复制”用于复制参数相同的孔点，“删除孔位”用于删除多余或输入错误的孔点。
程序除完成地质资料输入外，还可以在此基础上生成孔点土层柱状图、孔点剖面图、土层剖面图、土层和水头的等高线图及孔点平面图等，还可以进行承载力和沉降计算。

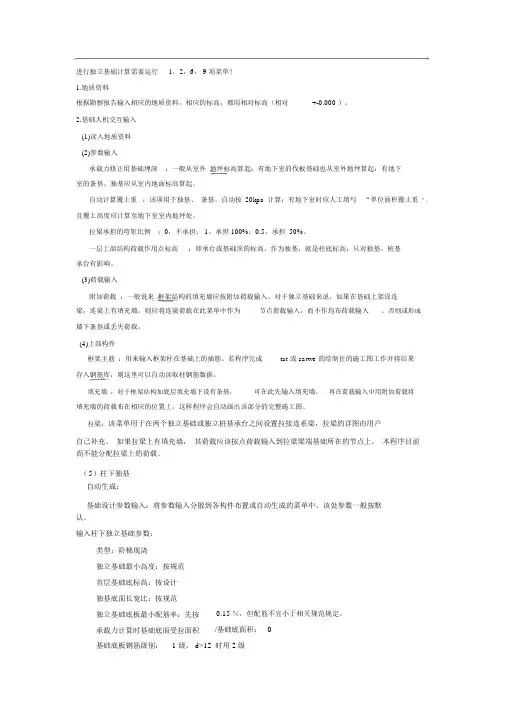

进行独立基础计算需要运行1，2，6， 9 项菜单！1.地质资料根据勘察报告输入相应的地质资料，相应的标高，都用相对标高（相对+-0.000 ）。
2.基础人机交互输入(1)读入地质资料(2)参数输入承载力修正用基础埋深：一般从室外地坪标高算起；有地下室的伐板基础也从室外地坪算起；有地下室的条基、独基应从室内地面标高算起。
自动计算覆土重：该项用于独基、条基。
自动按20kpa计算；有地下室时应人工填写“单位面积覆土重”，且覆土高度应计算至地下室室内地坪处。
拉梁承担的弯矩比例：0，不承担； 1，承担 100%；0.5，承担 50%。
一层上部结构荷载作用点标高：即承台或基础顶的标高，作为独基，就是柱底标高；只对独基、桩基承台有影响。
(3)荷载输入附加荷载：一般说来框架结构的填充墙应按附加荷载输入。
对于独立基础来说，如果在基础上架设连梁，连梁上有填充墙，则应将连梁荷载在此菜单中作为节点荷载输入，而不作均布荷载输入。
否则或形成墙下条基或丢失荷载。
(4)上部构件框架主筋：用来输入框架柱在基础上的插筋。
若程序完成tat 或 satwe 的绘制住的施工图工作并将结果存入钢筋库，则这里可以自动读取柱钢筋数据。
填充墙：对于框架结构如底层填充墙下设有条基，可在此先输入填充墙，再在荷载输入中用附加荷载将填充墙的荷载布在相应的位置上，这样程序会自动画出该部分的完整施工图。
拉梁：该菜单用于在两个独立基础或独立桩基承台之间设置拉接连系梁，拉梁的详图由用户自己补充。
如果拉梁上有填充墙，其荷载应该按点荷载输入到拉梁梁端基础所在的节点上，本程序目前尚不能分配拉梁上的荷载。
（5）柱下独基自动生成：基础设计参数输入：将参数输入分散到各构件布置或自动生成的菜单中。
该处参数一般按默认。
输入柱下独立基础参数：类型：阶梯现浇独立基础最小高度：按规范首层基础底标高：按设计独基底面长宽比：按规范独立基础底板最小配筋率：先按承载力计算时基础底面受拉面积基础底板钢筋级别： 1 级， d>120.15 ％，但配筋不宜小于相关规范规定。
桩基础设计流程及主要的参考的标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
桩基础设计流程及主要的参考的标准该文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document 桩基础设计流程及主要的参考的标准 can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!桩基础设计是土木工程中非常重要的一部分，它涉及到建筑物或结构物的稳定性和安全性。
JCCAD参数操作手册一、地质资料（沉降计算及桩承载力计算需要输入地质资料）1、地址资料输入步骤：（1）归纳出能够包容大多数孔点的土层的分布情况的“标准孔点”土层，并点击【标准孔点】菜单，再根据实际的勘测报告修改各土层物理力学指标承载力等参数进行输入。
（2）点击【输入孔点】菜单，将“标准孔点土层”布置到各个孔点。
（3）进入【动态编辑】菜单对各个孔点已经布置土层的物理力学指标、承载力、土层厚度、顶层土标高、孔点坐标、水头标高等参数进行细部调节。
也可以通过添加、删除土层补充修改各个孔点的土层布置信息。
（4）对地质资料输入的结果的正确性可以通过“点柱状图”、“土剖面图”、“画等高线”、“孔点剖面”菜单进行校核。
（5）重复步骤（3）和步骤（4）完成地质资料输入的全部工作。
注：程序要求各个孔点的土层从上到下的土层分布必须一致，在实际情况中，当某孔点没有某种土层时，需要将这种土层的厚度设为0厚度处理。
2、地质资料的分类（1）供有桩基础使用，每层土要求有五个参数：压缩模量Es（用于沉降计算）、土的重度Gv（用于沉降计算）、内摩擦角（用于沉降及支护结构计算）、黏聚力c（用于支护结构计算）、状态参数。
（2）供无桩基础(弹性地基筏板)使用。
每层土要求有压缩模量Es一个参数。
3、土参数：用于设定各类土的参数。
程序已设有初始值，用户可修改。
无桩基础只须压缩模量参数即可。
:所有注意土层的压缩模量不得为零。
4、标准孔点：根据勘测点的地质资料，将建筑物地基土统一分层。
分层时可先不考虑土层厚度，把土层其它参数相同的土层视为同层。
再按实际地基土情况，从地表面起向下逐一编图层号，形成地基土分层表。
注：标高的输入方法：（1）按相对±0.00输入：结构物±0.00对应的地质资料标高填0土层标高按相对值填写（2）按地质报告高程输入：结构物±0.00对应的地质资料绝对标高实际值填写土层标高按地质报告提供的数据填写5、输入孔点：包含以下内容:(1) 输入点位: 用户可在此用光标依次输入各孔点的相对位置(相对于屏幕左下角点，孔点的精确定位方法同PM。
JCCAD桩基础设计步骤
第一步：
单独建一个电算目录，以1m层高建立地梁层，不考虑地震与风，梁的保护层厚40mm，Satwe计算后。
JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——读取荷载——satwe荷载——目标组合——标准组合（查阅最大轴力）。
第二步：
进入上部结构的电算目录，JCCAD——基础人机交互输入——读取已有的基础布置数据——荷载输入——附加荷载——加点荷载（将地梁层的轴力以点荷载形式与上部结构柱底轴力叠加）——读取荷载——Satwe荷载——目标组合——标准组合（查阅叠加地梁层后柱底最大轴力）。
第三步：
桩基础——选择桩——新建——下拉菜单选择预制砼管桩——输入单桩承载力特征值及桩直径、壁厚参数（PHC400-95，PHC500-100，管桩强度等级C80）。
桩基础——承台桩——承台参数（桩中心距3.5d,边距1d,按1阶承台输入，承台高度400径1400，500径1600）——承台生成（平面图中布置桩承台）。
结束退出
第四步：
JCCAD——桩基承台及独基沉降计算——计算参数——选择实体深基法——输入桩与承台的钢筋及砼参数——计算——结构显示（查阅单桩反力特征值是否超过单桩承载力）。
选择桩基规范94-2008，运行查阅单桩反力设计值及承台配筋。
