一．填空题1、输电线路的网络参数是指（电阻）、（电抗）、（电纳）、（电导）。
2、所谓“电压降落”是指输电线首端和末端电压的（相量）之差。
“电压偏移”是指输电线某点的实际电压和额定电压的（数值）的差。
3、由无限大的电源供电系统，发生三相短路时，其短路电流包含（强制/周期）分量和（自由/非周期）分量，短路电流的最大瞬时的值又叫（短路冲击电流），他出现在短路后约（半）个周波左右，当频率等于50HZ时，这个时间应为（0.01）秒左右。
4、标么值是指（有名值/实际值）和（基准值）的比值。
5、所谓“短路”是指（电力系统正常运行情况以外的相与相之间或相与地之间的连接），在三相系统中短路的基本形式有（三相短路），（两相短路），（单相短路接地），（两相短路接地）。
6、电力系统中的有功功率电源是（各类发电厂的发电机），无功功率电源是（发电机），（电容器和调相机），（并联电抗器），（静止补偿器和静止调相机）。
7、电力系统的中性点接地方式有（直接接地）（不接地）（经消弧线圈接地）。
8、电力网的接线方式通常按供电可靠性分为（无备用）接线和（有备用）接线。
9、架空线是由（导线）（避雷线）（杆塔）（绝缘子）（金具）构成。
10、电力系统的调压措施有（改变发电机端电压）、（改变变压器变比）、（借并联补偿设备调压）、（改变输电线路参数）。
11、某变压器铭牌上标么电压为220±2*2.5%，他共有（5）个接头，各分接头电压分别为（220KV）（214.5KV）（209KV）（225.5KV）（231KV）。
二：思考题1.电力网，电力系统和动力系统的定义是什么？（p2）答: 电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网：由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统：电力系统和动力部分的总和。
2.电力系统的电气接线图和地理接线图有何区别？（p4-5）答：电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置，电力线路的路径以及它们相互间的连接。
关于电力知识点总结概论电力是一种重要的能源形式，广泛应用于生活、工业和交通等各个领域。
随着科技的进步和人们对能源的需求增加，电力的重要性也日益突显。
对于个人和社会来说，了解电力知识是非常有必要的。
本文将围绕电力的基本概念、发电原理、输电方式、电力设备等方面进行总结，帮助读者全面了解电力知识。
一、电力的基本概念1. 电力的定义电力是指电流所做的功，是能量的一种表现形式。
通俗而言，电力就是通过电流传递能量的一种形式。
2. 电压、电流和功率的关系电压是电力系统中的压力，是推动电流流动的动力，单位是伏特。
电流是电荷在单位时间内通过导体的速度，单位是安培。
功率是单位时间内完成的功，单位是瓦特。
它们之间的关系可以用以下公式表示：功率=电压×电流。
3. 交流电和直流电交流电是指电流方向随时间变化的电流，是由变压器等设备产生的电流；而直流电则是电流方向一直不变化的电流，是由电池等设备产生的电流。
在生活中，交流电和直流电都有着各自的应用领域。
4. 电力的单位电力的单位是瓦特，符号是W。
而功率的单位也是瓦特，符号是P。
二、发电原理1. 电磁感应定律电磁感应定律是指当导体相对磁场运动时，会在导体中感应出电动势。
这是发电机工作的基础原理。
2. 发电机的工作原理发电机是一种将机械能转换为电能的装置。
其工作原理是依靠电磁感应定律，当导体在磁场中运动时，就会产生电流。
3. 发电方式目前主要的发电方式有水力发电、火力发电、核能发电、风力发电和太阳能发电等。
每种发电方式都有其独特的特点和适用范围。
三、输电方式1. 高压输电高压输电是指通过高压电缆或输电塔将发电厂产生的电力输送到各个用电地点。
高压输电能减小输电损耗，提高输电效率。
2. 电力变压器电力变压器是用来改变电压的设备，可以将高压电力转换为低压电力，或将低压电力转换为高压电力。
这在电力输送和分配中起着非常重要的作用。
3. 输电线路输电线路是连接发电站和用电地点的通道，主要包括输电塔、导线和绝缘子等组成。
电力工程基础知识总结一、电力系统概述：1。
1 电力系统定义：电力系统是电能生产、变换、输送、分配、消费的各种设备按照一定的技术和经济要求有机组成的一个统一系统的总称。
简言之,电力系统是由发电机、变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。
1.2 动力系统的构成:动力系统是由锅炉（反应堆)、汽轮机(水轮机)、发电机等生产电能的设备，变压器、输电线路等变换、输送、分配电能的设备，电动机、电热电炉、家用电器、照明等各种消耗电能的设备以及测量、保护、控制乃至能量管理系统所组成的统一整体。
1。
3 电力系统的电压等级额定电压：通常取线路始末电压的算术平均值作为用电设备以及电力网的额定电压。
由于用电设备的允许电压偏移为±5％,而延线路的电压降落一般为10％，这就要求线路始端电压为额定值的105%，以保证末端电压不低于95%.发电机往往接于线路始端，因此发电机的额定电压为线路的105％.通常，6.3KV 多用于50MW及以下的发电机;10。
5KV用于25~100MW的发电机；13。
8KV用于125MW的汽轮发电机和72.5MW的水轮发电机;15.75KV用于200MW的汽轮发电机和225MW的水轮发电机；18KV用于300MW的汽轮发电机。
变压器的一次额定电压:升压变压器一般与发电机直接相连，故与发电机相同降压变压器相当于用电设备，故与线路相同.变压器的二次额定电压：考虑到变压器内部的电压降落一般为5％，故比线路高5%～10%。
只有漏抗很小的、二次测线路较短和电压特别高的变压器，采用5%。
习惯上把1KV以上的电气设备称为高压设备反之为低压设备。
◇ 500、330、220KV多半用于大电力系统的主干线；◇ 110KV既用于中小电力系统的主干线，也用于大电力系统的二次网络；◇ 35、10KV既用于大城市或大工业企业内部网络,也广泛用于农村网络。
◇大功率电动机用3、6、10KV，小功率电动机用220、380V；◇照明用220、380V。
电分知识点总结电分（Distribution）是指将高压输电网送来的电能进行分配和传输到用户用电点的过程，也是电力系统中非常重要的一个环节。
电力分配系统通常包括变电站、配电线路和配电变压器等设备。
本文将结合电力系统的基本概念和电分的一些关键知识点进行总结。
1. 电力系统基本概念在了解电分的知识点之前，首先需要了解一些电力系统的基本概念：输电：输电是指通过输电线路将发电厂发出的电能送往变电站的过程。
输电线路通常采用高压电力输送，以减小输电损耗。
变电：变电是指将高压输电线路送来的电能进行变压、配电的过程。
变电站是电力系统中的一个重要环节，它将输送来的高压电能变压为适合配电的低压电能。
配电：配电是指将变电站送来的电能进行分配和传输到用户用电点的过程。
配电系统包括了配电线路、配电变压器和其他配电设备。
用电：用电是指用户将配送到用户用电点的电能用于生产、生活等用途的过程。
用户的用电需求不同，需要提供不同的电能质量和稳定性要求。
2. 电力分配系统电力分配系统是电力系统中非常重要的一个环节，它将变电站送来的电能进行分配和传输到用户用电点，满足用户的用电需求。
一个完整的电力分配系统通常包括以下组成部分：变电站：变电站是将输送来的高压电能进行变压、配电的设施，它通常由变压器、开关设备、保护设备等组成。
配电线路：配电线路是连接变电站和用户用电点的电力线路，通常是中压或低压电力线路。
配电变压器：配电变压器是用于将中压电能变压为低压电能的设备，它通常安装在用户用电点附近。
用户用电点：用户用电点是最终用电的地方，这些用电点分布在城市、乡村、工厂等各种地方，用电需求不同。
3. 电力分配系统中的关键设备在电力分配系统中，有一些关键设备对系统的安全和稳定起着非常重要的作用，下面将介绍其中的一些关键设备：变压器：变压器是电力系统中一种重要的设备，它用于将高压电能变压为低压电能，以满足用户的用电需求。
变压器不仅能完成电能的变压，还能对电能进行保护和控制。
电力系统课程总结1. 引言电力系统是现代社会不可或缺的基础设施之一，为各个行业提供了稳定、可靠的电力。
电力系统课程是电力工程专业的重要课程之一，通过学习电力系统课程，我们能够深入了解电力系统的组成、运行原理和相关技术，培养学生的电力系统分析和设计能力。
本文将总结我在电力系统课程中学到的知识和经验，并探讨该课程的重要性、学习方法以及未来发展趋势。
2. 电力系统概述电力系统是由发电厂、输电线路、配电网和用电设备组成的系统。
其中，发电厂转换其他能源为电能，并通过输电线路将电能传输到各个用户。
配电网将输电线路送达用户，并实现电能分配与供应。
用电设备是电力系统的终端，包括家用电器、工业设备等。
电力系统的运行原理涉及电力的生成、传输和分配。
通过电力系统，我们能够高效地将电能从发电厂送达用户，为社会经济的发展提供了保障。
3. 电力系统的组成电力系统由多个部分组成，包括发电厂、变电站、输电线路和配电网。
3.1 发电厂发电厂是电力系统的核心，负责将其他能源（如火力、水力、核能等）转化为电能。
常见的发电厂类型有火力发电厂、水力发电厂和核能发电厂等。
在电力系统课程中，我们学习了不同类型的发电厂的原理和运行方式，深入了解了电能的生成过程。
3.2 变电站变电站是电力系统中的重要环节，用于将发电厂产生的高压电能转换为适合输电和配电的低压电能。
变电站包括变压器、断路器等设备，通过变电站的升压和降压作用，电能能够有效地传输和分配。
3.3 输电线路输电线路是将电能从发电厂传输到地理范围更广的地区的通道。
输电线路分为高压直流线路（HVDC）和交流输电线路（AC），其中交流输电线路又分为高压交流线路（HVAC）和超高压交流线路（UHVAC）。
在电力系统课程中，我们学习了不同类型输电线路的特点和优劣，并了解了输电线路的设计和运行要点。
3.4 配电网配电网是连接电力系统与用户终端的关键部分，起到终端电能分配与供应的作用。
在电力系统课程中，我们学习了配电网的拓扑结构、保护与自动化以及电能质量控制等内容。

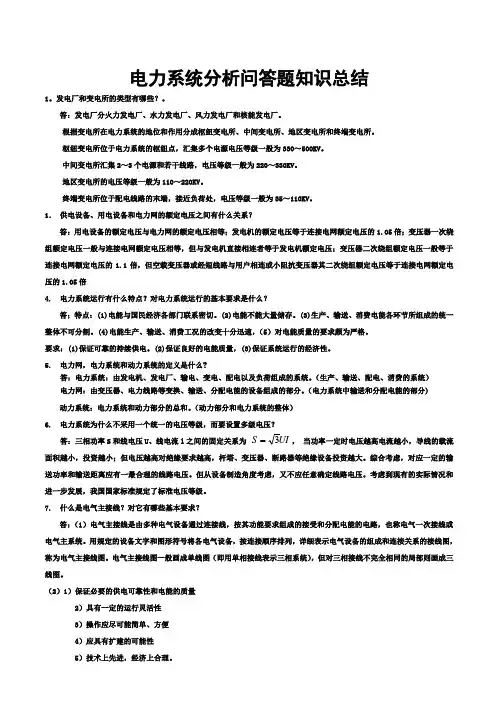

电力系统分析问答题知识总结 1。
发电厂和变电所的类型有哪些？。
答：发电厂分火力发电厂、水力发电厂、风力发电厂和核能发电厂。
根据变电所在电力系统的地位和作用分成枢纽变电所、中间变电所、地区变电所和终端变电所。
枢纽变电所位于电力系统的枢纽点，汇集多个电源电压等级一般为330～500KV 。
中间变电所汇集2～3个电源和若干线路，电压等级一般为220～330KV 。
地区变电所的电压等级一般为110～220KV 。
终端变电所位于配电线路的末端，接近负荷处，电压等级一般为35～110KV 。
1． 供电设备、用电设备和电力网的额定电压之间有什么关系？答：用电设备的额定电压与电力网的额定电压相等；发电机的额定电压等于连接电网额定电压的1.05倍；变压器一次绕组额定电压一般与连接电网额定电压相等，但与发电机直接相连者等于发电机额定电压；变压器二次绕组额定电压一般等于连接电网额定电压的1.1倍，但空载变压器或经短线路与用户相连或小阻抗变压器其二次绕组额定电压等于连接电网额定电压的1.05倍4. 电力系统运行有什么特点？对电力系统运行的基本要求是什么？答；特点：(1)电能与国民经济各部门联系密切。
(2)电能不能大量储存。
(3)生产、输送、消费电能各环节所组成的统一整体不可分割。
(4)电能生产、输送、消费工况的改变十分迅速，（5）对电能质量的要求颇为严格。
要求：(1)保证可靠的持续供电。
(2)保证良好的电能质量，(3)保证系统运行的经济性。
5. 电力网，电力系统和动力系统的定义是什么?答：电力系统：由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
（生产、输送、配电、消费的系统） 电力网：由变压器、电力线路等变换、输送、分配电能的设备组成的部分。
（电力系统中输送和分配电能的部分) 动力系统：电力系统和动力部分的总和。
（动力部分和电力系统的整体）6. 电力系统为什么不采用一个统一的电压等级，而要设置多级电压？答：三相功率S 和线电压U 、线电流l 之间的固定关系为 UI S 3 ， 当功率一定时电压越高电流越小，导线的载流面积越小，投资越小；但电压越高对绝缘要求越高，杆塔、变压器、断路器等绝缘设备投资越大。
第一章绪论1、动力系统、电力系统、电力网的基本概念：电力系统的基本概念：发电厂中的发电机、升压和降压变电所、输电线路及电力用户组成的电气上相互连接的整体，称为电力系统。
它包括了生产、输送、分配和消费的全过程。
（狭义，实际为一次系统）为了保证一次系统的安全、可靠和经济运行，还需要各种信号系统及操作机构，实现对一次系统的监测、控制和保护，这也是电力系统不可缺少的组成部分，称为二次系统。
2、电力系统运行的基本要求：1）保证供电的可靠性：负荷分级。
2）保证良好的电能质量：电压：35kV以上±5%，10kV±7%；频率：±0.2Hz~±0.5Hz （视容量不同而不同）；波形：三相电压不平衡度、谐波含量、波动和闪变；3）保证系统运行的经济性>4）满足节能与环保的要求安全>优质>经济3、日负何曲线和年负何曲线日负何曲线描述了一天24小时负何的变化情况，曲线的最大值称为日最大负荷（峰荷），曲线的最小值称为日最小负荷（谷荷），它是安排日发电计划和确定系统运行方式的重要依据。
年最大负荷曲线描述一年内每月（或每日）最大有功功率负何变化的情况，它是用来安排发电设备的检修计划，同时也为制定发电机组或发电厂的扩建或新建计划提供依据。
年持续负何曲线，按一年中系统负荷的数值大小及其持续小时数顺序排列绘制而成。
在安排发电计划和进行可靠性估算时用到。
4、电力系统的额定电压是如何定义的？电力系统中各元件的额定电压是如何确定的？电力系统的额定电压：能保证电气设备的正常运行，且具有最佳技术指标和经济指标的电压。
电力线路的额定电压和用电设备的额定电压相等，为网络的额定电压。
发电机的额定电压与网络的额定电压在同一等级时，发电机的额定电压规定比网络的额定电压高5%。
变压器一次绕组的作用相当于用电设备，其额定电压与网络的额定电压相等，但直接与发电机连接时，其额定电压则与发电机的额定电压相等。
电力系统专业知识点总结电力系统是指由发电厂、变电站、输变电设备、配电设备等构成的输送、分配、利用电能的系统。
电力系统的设计、运行和维护需要掌握一定的专业知识和技能，下面我们将对电力系统的相关知识点进行总结。
一、电力系统的基本组成1. 发电厂发电厂是电力系统的起点，它将各种能源转化为电能，包括火力发电厂、水力发电厂、核电站、风力发电厂、太阳能发电厂等。
发电厂需要具备稳定的发电能力，以满足用户的用电需求。
2. 变电站变电站是连接发电厂和电网的纽带，它起着电能转换、升降压、分配、调节和控制的作用。
变电站通常由变压器、断路器、隔离开关、电容器、电抗器等设备组成。
3. 输变电设备输变电设备用于输送和分配电能，包括输电线路、变压器、开关设备等。
输电线路可分为高压输电线路和低压配电线路，根据电能的传输距离和负荷情况进行选择。
4. 配电设备配电设备用于将电能输送到用户处，包括配电变压器、接地设备、开关设备、保护设备等。
配电设备需要满足用电设备的供电要求，保障供电的安全性和可靠性。
二、电力系统的运行原理1. 电能的传输与分配电能的传输需要通过输电线路和变压器来实现，输电线路将电能从发电厂输送到变电站，而变压器则用于升降压和分配电能。
配电设备将电能送达用户处，满足用户的用电需求。
2. 负荷的调度电力系统需要根据用户的用电需求对电能进行负荷调度，使发电和用电保持平衡。
负荷调度涉及到发电厂的运行调度、变电站的功率控制、输变电设备的运行管理等方面。
3. 电能的监测与保护电力系统需要对电能进行实时监测和保护，包括电压、电流、频率、功率因数等参数的监测，以及电能的过载、短路、漏电等故障的保护。
监测与保护设备主要包括继电保护、自动化设备、远动设备等。
4. 电能的质量与稳定电力系统需要保证供电的质量和稳定性，包括电压的稳定、频率的稳定、电能的纯度、电能的可靠性等。
电能的质量与稳定性直接影响到用户的用电质量和生产效率。
三、电力系统的设计与规划1. 发电厂的选址与类型发电厂的选址需要考虑到资源的充足性、环境的保护、输电距离的经济性等因素，同时需要根据用户的用电需求选择合适的发电类型。
电力系统知识点大全总结一、电力系统的基本概念电力系统是由发电厂、输电网和配电网组成的系统，用于将发电厂产生的电能送到用户处。
发电厂将各种能源转换为电能，输电网将电能从发电厂输送至用户，配电网将电能送到用户的终端设备。
二、电力系统的组成1. 发电厂发电厂是电力系统的起源，根据能源的不同可以分为煤电厂、水电厂、核电厂、风电厂、太阳能发电厂等。
发电厂通过涡轮发电机将机械能转换为电能，并通过变压器提高电压，以适应输电网的输电需要。
2. 输电网输电网是将发电厂产生的电能输送到用户处的主要通道，主要由输电塔、输电线路、变电站等组成。
输电网的主要工作是将电能从发电厂输送至不同地区的用户，并确保电能的稳定供应。
3. 配电网配电网是将输送至用户处的电能分配给各个用户的系统，主要由配电变压器、配电线路、开关设备等组成。
配电网的主要工作是将输送至用户处的电能分配给各个用户，确保每个用户都能得到稳定的电能供应。
4. 用户设备用户设备指的是利用电能进行工业生产、生活用电的各种设备，包括家用电器、电动机、照明设备等。
三、电力系统的运行特点1. 三相交流电电力系统主要采用三相交流电进行输送，主要特点是输电效率高、传输距离远、可靠性好。
2. 负载不均衡电力系统中的负载分布不均衡，不同区域、不同用户的负荷不同，需要通过配电网进行合理分配。
3. 需求不断增长随着工业化和城市化的发展，电力需求不断增长，电力系统需要不断扩容、升级。
4. 运行稳定性电力系统的运行稳定性对供电质量和供电可靠性有重要影响，需要进行合理的运行和调度。
5. 电力损耗输电线路、变压器等设备会产生一定的电力损耗，需要通过合理设计和运行来减少损耗。
四、电力系统的运行参数1. 电压电压是电力系统中的重要参数，一般分为额定电压、工作电压和电压偏差。
电力系统中的设备和用户设备都需要在合适的电压下运行，以确保设备的安全和稳定性。
2. 电流电流是电力系统中的另一个重要参数，用于描述电能在输电过程中的传输情况。
电工老师知识点总结一、电力系统电力系统是电工专业的重要内容之一，主要包括电力生产、输电、配电和用电等方面的知识。
电力系统的组成包括发电厂、变电站、输电线路、配电网和用户端等部分。
电力系统的运行涉及发电、配电、负荷调节、故障处理等多个环节，需要电工老师了解基本的电力系统原理和运行规律，以便能够对学生进行深入浅出的讲解。
在教学过程中，电工老师需要重点介绍电力系统的结构、工作原理、运行方式、保护措施等相关知识，帮助学生全面掌握电力系统的基本概念和运行机理。
二、电子电路电子电路是电工专业的基础内容，包括模拟电路和数字电路两个方面。
模拟电路主要研究模拟信号的处理和放大，包括放大器、滤波器、功率放大器等电路的设计和分析；数字电路主要研究数字信号的处理和运算，包括逻辑门、触发器、计数器等数字元件的设计和应用。
电子电路的教学内容涉及电路分析方法、电路元件特性、电路设计原则等方面的知识，需要电工老师深入理解和掌握相关内容，以便能够对学生进行系统、全面的讲解和实践操作。
三、自动控制自动控制是电工专业的重要内容之一，主要包括控制原理、控制系统、传感器与执行器、运动控制等方面的知识。
自动控制的教学内容涉及控制理论、控制方法、控制系统设计等方面的知识，需要电工老师具备扎实的数学和物理基础，以便能够对学生进行系统、综合的讲解和实践操作。
在教学过程中，电工老师需要重点介绍自动控制的基本概念、原理和方法，帮助学生全面了解自动控制的基本概念和应用。
四、计算机技术计算机技术是电工专业的重要内容之一，主要包括计算机原理、计算机组成、计算机网络、嵌入式系统等方面的知识。
计算机技术的教学内容涉及计算机组成原理、计算机网络原理、嵌入式系统设计等方面的知识，需要电工老师具备扎实的计算机基础和理论知识，以便能够对学生进行系统、全面的讲解和实践操作。
在教学过程中，电工老师需要重点介绍计算机技术的发展历程、基本原理和应用方面的知识，帮助学生全面了解计算机技术的基本概念和应用。
电力分析系统知识点总结一、电力系统建模电力系统建模是电力分析系统的基础，也是电力系统分析的起点。
电力系统建模的主要目的是将电力系统的各种元件和参数用数学模型进行描述，以便于进行各种分析和计算。
电力系统建模的内容包括发电机、变压器、输电线路、配电设备等各种电力设备的数学模型，以及它们之间的互连关系。
电力系统建模需要考虑元件的物理特性、电气特性和运行特性，还需要考虑元件之间的互联关系，比如输电线路的电抗特性、变压器的参数等。
电力系统建模的基本原理是根据电力系统的物理原理和数学方法，将电力系统的各个部分进行抽象和简化，建立起一个可以进行分析和计算的模型。
电力系统建模是电力分析系统最基本的工作之一，它在电力系统稳态分析、暂态分析和优化分析中都起着重要的作用。
二、稳态分析稳态分析是电力系统分析的重要内容之一，主要研究电力系统在稳态工作条件下的各种特性和性能。
稳态分析的目的是确定电力系统的电压、电流、功率、频率等运行参数，分析电力系统的各种性能指标，比如电压稳定性、功率传输能力、电网损耗等。
稳态分析还可以对电力系统的运行情况进行评估，发现潜在的问题和风险，并提出改善措施。
稳态分析的方法和技术包括潮流分析、负荷流分析、电压稳定性分析、短路分析等。
概述你在这里输入的文字潮流分析是稳态分析的基本方法，主要用于计算电力系统中各个节点的电压、电流和功率分布。
潮流分析的基本原理是根据电力系统的网络拓扑和元件参数，建立系统的节点导纳矩阵和支路导纳矩阵，然后利用潮流方程对系统的电压和功率进行计算。
负荷流分析则是在潮流分析的基础上，考虑了负荷的影响，主要用于分析电力系统在负荷变化情况下的运行特性。
电压稳定性分析是用来评估电力系统的电压稳定性，找出电压不稳定的原因和改善方法。
短路分析则是用来分析电力系统在故障情况下的短路电流分布和故障损耗，以及对电力系统保护和控制的影响。
稳态分析是电力分析系统中最基本的分析内容之一，它对电力系统的规划、设计、运行和维护都起着重要的作用。
基础电力入门知识点总结一、电力基础知识1. 电力的概念电力是一种能量形式，通常指电能，是动力能量转换成电流的过程。
电力是生产、生活和科研中不可缺少的能源，广泛应用于电气设备、照明、交通、通讯、医疗等各行各业。
2. 电流、电压和电阻电流是电荷在电路中的移动，单位是安培(A)。
电压是电力的驱动力，单位是伏特(V)。
电阻是电路中抵抗电流流动的障碍，单位是欧姆(Ω)。
这三者是电路中最基本的电性质，它们之间的关系可以用欧姆定律来描述，即电流等于电压与电阻的比值，I=V/R。
3. 直流电和交流电直流电和交流电是电力中的两种基本电流形式。
直流电流的方向是恒定的，而交流电不定期地改变方向。
直流电适用于许多电子设备和电工实验，而交流电适用于家庭用电和工业生产。
4. 电路基础电路是电流在导线中流动的路径，它由电源、导线、电器等组成。
电路可以分为并联电路和串联电路。
并联电路中元件是平行连接的，而串联电路中元件是依次连接的。
5. 电功率和电能电功率是电流通过一个元件时的能力大小，单位是瓦特(W)。
电能是电功率在一定时间内的累积，单位是千瓦时(kWh)。
电能是用来计量电力的量，家庭和企业通常按照电能来缴纳电费。
二、发电及输配电1. 发电原理发电是指将各种能源转换成电能的过程。
常见的发电方式包括火力发电、水力发电、核能发电、风力发电等。
无论采用何种方式，发电的基本原理都是利用转子在磁场中旋转产生感应电动势。
2. 发电机发电机是用来将机械能转换成电能的设备。
它由转子和定子两部分组成，通过转子的旋转在定子中感应出电动势，从而产生电流。
发电机的种类有交流发电机和直流发电机两种。
3. 输配电系统输配电系统是指将发电厂生产的电能通过输电线路送达各个用电点的过程。
输电系统主要由变电站、输电线路和配电系统组成。
变电站用来将发电厂产生的高压电能转换成适宜输送和使用的低压电能。
输电线路则是将电能从发电站输送到各个地方。
配电系统将输送到各用电点的电能分配到各个用户。
电力系统概念汇总CHAPTER11、什么是电力系统？什么是电力网？他们都由那些设备组成？电力系统：由发电、变电、输电、配电、用电等设备和相应辅助设备、按规定的技术和经济要求组成的，将一次能源转换成电能并输送和分配到用户的一个统一系统。
组成：电力系统是由发电机、变压器、线路、负荷等4类设备组成的有机整体。
其组成按照功能分3个层次：电力网络：升压变压器+输电线路+降压变压器+配电线路电力系统：发电机+电力网络+用电设备（用电负荷）动力系统：电力系统+发电厂动力部分（一次能源转换设备）2、电力网的额定电压是怎样规定的？电力系统各类元件的额定电压与电力网的额定电压有什么关系？I）电力线路的额定电压和系统的额定电压相等；II）发电机的额定电压与系统的额定电压为同一级别时，其额定电压规定比系统的额定电压高5%；III）变压器接受功率一侧的绕组为一次绕组(相当于受电设备)，输出功率一侧的绕组为二次绕组(相当于供电设备)；IV）变压器一次绕组的额定电压与系统的额定电压相等，但直接与发电机联接时，其额定电压则与发电机的额定电压相等。
V）变压器二次绕组的额定电压规定比系统的额定电压高10%，如果变压器的短路电压小于7%、或直接(包括通过短距离线路)与用户联接时，则规定比系统的额定电压高5%。
3、升压变压器和降压变压器的分接头是怎样规定的？变压器的额定变比和实际变比有什么区别？变压器分接头：①为满足电力系统的调压要求，电力变压器的绕组设有若干个分接抽头———分接头，相应绕组的中心抽头称之为主抽头。
②变压器绕组额定电压，指主轴头对应的绕组额定电压。
③分接头位置用“%”示出，表示抽头偏离主抽头的额定电压％④分接头的设置：双绕组变压器——分接头设在高压侧三绕组变压器——分接头分别设在高压侧和中压侧⑤分接头调节方式与个数:个数为奇数（含主抽头）变压器变比A)额定变比：kN=高压侧额定电压/低压侧额定电压B)运行变比：k=高压侧分接头电压/低压侧额定电压C)标么变比：k*=k/kN(or：k*=k/kB——见2.6节)4、电能生产的主要特点是什么？对电力系统运行有哪些基本要求？特点：同时性，瞬时性，与日常生活联系的密切性基本要求：1、供电安全可靠；2、电能质量良好；3、系统运行经济；4、环境友好。
5、电力系统负荷可以分为哪几个等级，各级负荷有何特点？第一级负荷：中断供电的后果极为严重（人身安全事故等）第二级负荷：（大量减产、对居民生活产生影响）第三级负荷：停电影响不大的其他负荷6、电能质量的基本指标是什么？1、频率fN±0.2～0.5Hz2、电压35kV及以上电压等级VN±5%，10kV及以下电压等级VN±7%。
3、谐波正弦波形畸变率≤4～5%。
7、电力网的接线方式中，有备用接线和无备用接线，各有什么特点？无备用特点：简单、设备费用较少、运行方便、供电可靠性低有备用特点：简单，运行方便，供电可靠性和电压质量有明显提高，缺点是设备费用增加很多。
8，什么是开式网络，什么是闭式网络，他们各有什么特点？开式网络：每一个负荷都只能沿惟一的路径取得电能的网络。
闭式网络：每一个负荷点至少通过两条线路从不同的方向取得电能的网络。
特点上有CHAPTER21、电力网计算中，单位长度输电线路常采用哪种等值电路？等值电路有哪些主要参数？这些参数个反映什么物理现象？一、输电线路的参数1、电阻：反映线路通过电流时产生的有功功率损失效应2、电感：反映载流导线产生磁场效应3、电导：反映线路带电时绝缘介质中产生泄漏电流及导线附近空气游离而产生有功功率损失4、电容：反映带电导线周围电场效应。
输电线路的参数可视为沿全长均匀分布，每单位长度的参数为电阻r0，电感L0，电导g0，电容C0。
等值电路如下：2、架空线路的导线换位有什么作用？当三相导线排列不对称时，各相导线所交链的磁链及各相等值电感便不相同，这将引起三相参数不对称。
因此必须利用导线换位来使三相参数恢复对称。
3、分裂导线对线路的参数有什么影响？分裂导线根数愈多，电阻愈小，电感越小，电纳越大。
一般单导线线路每公里电抗为0.4Ω左右，分裂导线根数为2、3、4根时，每公里的电抗分别为0.33、0.30、0.28Ω左右。
一般单导线线路每公里电纳大约为2.8×10-6S/km左右；对于分裂导线线路，每相分裂根数为2、3、4根时，每公里的电纳分别为3.4×10-6S，3.8×10-6S，4.1×10-6S左右。
4、电力网计算中两绕组变压器和三绕组变压器常采用哪种等值电路？5、计算绕组容量不同的三绕组变压器的电阻和电抗是要注意什么问题？1）依次让一个绕组开路，其余两个绕组按双绕组变压器做短路实验，测得短路损耗∆PS(1-2)、∆PS(2-3)、∆PS(3-1)。
a）容量比为100/100/100时，测得短路损耗∆PS(1-2)、∆PS(2-3)、∆PS(3-1)保持不变；b）容量比为100/50/100和100/100/50时，测得短路损耗∆P′S(1-2)、∆P′S(2-3)、∆P′S(3-1)必须折算以得到∆PS(1-2)、∆PS(2-3)、∆PS(3-1)。
折算公式见P-29式2-64.6、变压器变比是如何定义的？它与原、副方绕组的匝数比有何不同？在三相电力系统计算中，变压器的变比通常是指两侧绕组空载线电压的比值，它与统一铁芯柱上的原副方绕组匝数比石油区别的。
对于Yy 和Dd 解放的变压器，2121/w /k w V V N N T ==，即原副方绕组匝数比；对于Yd 接法的变压器2121/w 3/k w V V N N T ==。
7、为什么变压器的π型等值电路能够实现原副方电压和电流的交换？1）变压器的Π型等值电路中三个阻抗（导纳）都与变比k 有关；2）Π型的两个并联支路的阻抗（导纳）的符号总是相反的；3）三个支路阻抗之和恒等于零，即构成了谐振三角形；4）三角形内产生谐振环流，实现原、副方的变压和电流变换，使等值电路起到变压器的作用。
8、什么是标幺值？采用标幺值有什么好处？标幺值：在电力系统计算时，采用没有单位的阻抗、导纳、电压、电流和功率等进行计算。
好处：元件参数实际大小不明确；相对大小清楚，便于比较。
1、怎样形成节点导纳矩阵？它的元素有什么物理意义？1、对角线元素Yii称为节点i的自导纳，其值等于接于节点i的所有支路导纳之和。
2、非对角线元素Yij称为节点i,j间的互导纳，它等于直接联接于节点i, j间的支路导纳的负值。
3、若节点i,j间不存在直接支路，则有Yij=0。
4、节点导纳矩阵是一个稀疏的对称矩阵。
2、节点导纳矩阵的特点：1）直观易得2）稀疏矩阵2）对称矩阵1、电力系统日负荷曲线有什么特点？安排日发电计划和确定系统运行方式的重要依据。
2、负荷率和最小负荷系数？负荷率：max av m /k P P =，最小负荷系数：maxmin /P P = 3、年最大负荷曲线和年持续负荷曲线年最大负荷曲线：主要用来安排发电设备的检修计划，同时也为制订发电机组或发电厂的扩建或新建计划提供依据。
描述一年内每月（或每日）最大有功功率负荷变化的情况。
年持续负荷曲线：按一年中系统负荷的数值大小及其持续小时数顺序排列而绘制成。
常用于安排发电计划和进行可靠性估算。
4、负荷的电压静态特性，负荷的频率静态特性。
负荷的电压静态特性：当频率维持额定值不变时，负荷功率与电压的关系。
负荷的频率静态特性:当负荷端电压维持额定值，负荷功率与频率的关系。
5、常用综合负荷等值电路综合负荷等值电路：电力系统分析计算中，发电机、变压器和电力线路常用等值电路代表，并由此组成电力系统的等值网络，负荷是电力系统的重要组成部分，用等值电路代表综合负荷是很自然的，也是合理的。
常用综合负荷等值电路：含源等值阻抗（或导纳）支路恒定阻抗（或导纳）支路异步电动机等值电路1）潮流计算中，负荷常用恒定功率表示，必要时用线性化的静态特性；2）短路计算中，负荷表示为含源阻抗支路或恒定阻抗支路；3）稳定计算中，综合负荷可表示为恒定阻抗或不同比例的恒定阻抗和异步电动机的组合。
1、什么叫电压损耗？什么叫电压偏移？电压损耗:两点间电压绝对值之差称为电压损耗，用ΔV表示。
当两点电压之间的相角差δ不大时，可近似地认为电压损耗就等于电压降落的纵分量。
电压偏移:网络中某点的实际电压同网络该处的额定电压之差，可以用kV表示，也可以用额定电压的百分数表示。
2、电压降落公式分析1）元件两端的电压幅值差主要由电压降落的纵分量决定；2）元件两端的电压相角差主要由电压降落的横分量决定；3）高压输电线的参数中，电抗要比电阻大得多，作为极端情况，令R=0可得：在纯电抗元件中，电压降落的纵分量是因传送无功功率而产生，电压降落的横分量则因传送有功功率产生。
元件两端存在电压幅值差是传送无功功率的条件，存在电压相角差则是传送有功功率的条件。
感性无功功率将从电压较高的一端流向电压较低的一端，有功功率则从电压相位越前的一端流向电压相位落后的一端。
实际的网络元件都存在电阻，电流的有功分量流过电阻将会增加电压降落的纵分量，电流的感性无功分量通过电阻则将减少电压降落的横分量。
1、开式网中，一直供电点的电压和负荷节点功率时，可按怎样的步骤进行潮流计算？1、从离电源点A最远的d点开始，利用线路额定电压，逆着功率传送方向依次算出各段功率损耗和功率分布。
2、从电源点A开始，顺着功率传送方向，依次计算各段线路的电压降落，求出各节点电压。
2、什么叫运算负荷？它在简单网络的潮流计算中有什么用处？将电纳支路分别用额定电压VN下的充电功率代替，将其分别与相应节点的负荷功率合并，得到各个节点的等效功率，叫做等效负荷，可以得到简化等值电路。
3、在对多电压级的开式网络进行潮流计算时，对于变压器有哪几种处理方法？方法一：1、将变压器的阻抗归算到线路1的电压级；2、由末端向首端逐步算出各点功率，再用首端功率和电压算出第一段线路的电压损耗和节点b的电压，依次往后推算出各节点的电压。
（注意：经理想变压器时功率保持不变，两侧电压之比等于实际变压比k。
）方法二：1、将变压器阻抗和第二段的参数归算到线路1的电压级；2、按开式网络的潮流计算方法进行计算。
（注意：节点c和d的电压非该点实际电压，而是归算到线路段1的电压级的电压。
）方法三：1、将变压器用П型等值电路取代；2、按开式网络的潮流计算方法进行计算。
4、什么是功率分点？电力网中功率由两个方向流入的节点称为功率分点，用▼标出。
有时有功功率和无功功率分点可能出现在电力网的不同节点，通常用▼和▽分别表示有功率和无功功率分点。
5、什么是循环功率？a）每个电源点送出的功率都包含两部分：第一部分由负荷功率和网络参数确定，每一个负荷的功率都以该负荷点到两个电源点间的阻抗共轭值成反比的关系分配给两个电源点，且可以逐个计算。
