5v光敏电阻小夜灯电路解释说明以及概述1. 引言：1.1 概述光敏电阻作为一种重要的光敏元件，具有灵敏度高、响应速度快等特点，在许多电路设计中广泛应用。
小夜灯作为一种实用的照明装置，通常需要根据环境亮度自动调节亮暗程度。
本文将介绍一种基于5v光敏电阻的小夜灯电路设计方案，通过对光敏电阻原理、设计要点以及实验验证与性能分析等内容的研究，实现小夜灯的智能化和节能化。
1.2 文章结构本文共分为五个部分。
第一部分是引言，主要概述了文章的内容和结构；第二部分介绍了光敏电阻的原理，包括什么是光敏电阻、工作原理以及在电路中的应用；第三部分详细叙述了5v光敏电阻小夜灯电路的设计要点，包括选择适合的元件和连接方式，并提供相关示意图；第四部分通过实验验证和性能分析来评估该电路设计方案的可行性和性能表现；最后一部分是结论与展望，总结了对该小夜灯电路的实验研究，并提出了改进方向和未来的研究方向。
1.3 目的本文的目的是介绍一种基于5v光敏电阻的小夜灯电路设计方案。
通过深入了解光敏电阻原理和其在电路中的应用，结合设计要点进行详细阐述，通过实验验证与性能分析来评估该设计方案的可行性和效果。
最后，总结归纳该小夜灯电路设计的优缺点，并探讨改进方向和未来研究方向。
希望通过这篇文章能够使读者对5v光敏电阻小夜灯电路有更全面、深入的理解，并为相关领域的研究与应用提供参考依据。
2. 光敏电阻原理2.1 什么是光敏电阻光敏电阻，也被称为光探头或LDR（Light Dependent Resistor），是一种能够根据外界光照强度变化而改变电阻值的电子元件。
它基于光电效应原理，具有灵敏度高、成本低廉等特点，并常常用于各种感应和控制装置中，如小夜灯、自动照明系统等。
2.2 光敏电阻的工作原理光敏电阻的工作原理基于半导体材料的特性。
它通常由半导体材料锗或硒化镉制成，在无外界光照时，电子在半导体晶格内受到束缚，构成价带与导带之间的固有禁带。
这种固有禁带宽度难以跨越。

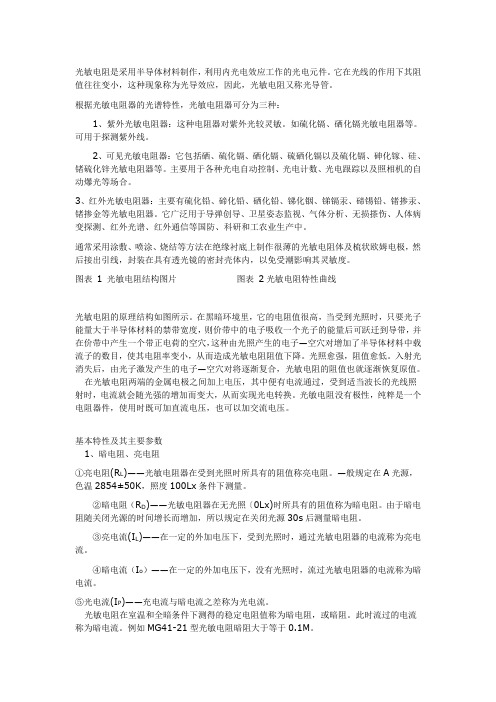

光敏电阻是采用半导体材料制作，利用内光电效应工作的光电元件。
它在光线的作用下其阻值往往变小，这种现象称为光导效应，因此，光敏电阻又称光导管。
根据光敏电阻器的光谱特性，光敏电阻器可分为三种：1、紫外光敏电阻器：这种电阻器对紫外光较灵敏。
如硫化镉、硒化镉光敏电阻器等。
可用于探测紫外线。
2、可见光敏电阻器：它包括硒、硫化镉、硒化镉、硫硒化镉以及硫化镉、砷化镓、硅、锗硫化锌光敏电阻器等。
主要用于各种光电自动控制、光电计数、光电跟踪以及照相机的自动爆光等场合。
3、红外光敏电阻器：主要有硫化铅、碲化铅、硒化铅、锑化铟、锑镉汞、碲锡铅、锗掺汞、锗掺金等光敏电阻器。
它广泛用于导弹创导、卫星姿态监视、气体分析、无损搽伤、人体病变探测、红外光谱、红外通信等国防、科研和工农业生产中。
通常采用涂敷、喷涂、烧结等方法在绝缘衬底上制作很薄的光敏电阻体及梳状欧姆电极，然后接出引线，封装在具有透光镜的密封壳体内，以免受潮影响其灵敏度。
图表 1 光敏电阻结构图片图表 2光敏电阻特性曲线光敏电阻的原理结构如图所示。
在黑暗环境里，它的电阻值很高，当受到光照时，只要光子能量大于半导体材料的禁带宽度，则价带中的电子吸收一个光子的能量后可跃迁到导带，并在价带中产生一个带正电荷的空穴，这种由光照产生的电子—空穴对增加了半导体材料中载流子的数目，使其电阻率变小，从而造成光敏电阻阻值下降。
光照愈强，阻值愈低。
入射光消失后，由光子激发产生的电子—空穴对将逐渐复合，光敏电阻的阻值也就逐渐恢复原值。
在光敏电阻两端的金属电极之间加上电压，其中便有电流通过，受到适当波长的光线照射时，电流就会随光强的增加而变大，从而实现光电转换。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
基本特性及其主要参数1、暗电阻、亮电阻①亮电阻(R L)——光敏电阻器在受到光照时所具有的阻值称亮电阻。
—般规定在A光源，色温2854±50K，照度100Lx条件下测量。

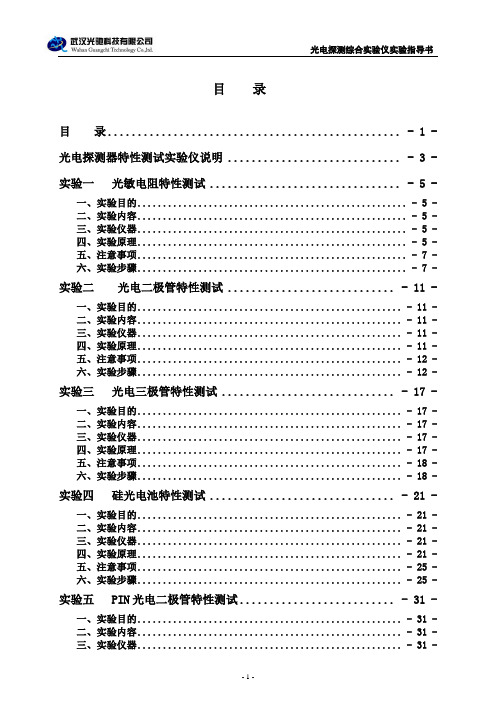

光敏电阻特性测试实验一、实验目的1、学习掌握光敏电阻工作原理2、学习掌握光敏电阻的基本特性3、掌握光敏电阻特性测试的方法4、了解光敏电阻的基本应用三、实验内容1、光敏电阻的暗电阻、暗电流测试实验2、光敏电阻的亮电阻、亮电流测试实验3、光敏电阻光电流测试实验；4、光敏电阻的伏安特性测试实验5、光敏电阻的光电特性测试实验6、光敏电阻的光谱特性测试实验7、光敏电阻的时间响应特性测试实验三、实验仪器1、光电探测综合实验仪 1个2、光通路组件 1套3、光敏电阻及封装组件 1套4、光照度计 1台5、2#迭插头对（红色，50cm） 10根6、2#迭插头对（黑色，50cm） 10根7、三相电源线 1根8、实验指导书 1本四、实验原理1. 光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。
光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。
无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。
当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。
一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。
实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以下。
光敏电阻的结构很简单，图1-1（a）为金属封装的硫化镉光敏电阻的结构图。
在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为光导层。
半导体的两端装有金属电极，金属电极与引出线端相连接，光敏电阻就通过引出线端接入电路。
为了防止周围介质的影响，在半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏感的波长范围内透射率最金属电极检流计E大。
为了提高灵敏度，光敏电阻的电极一般采用梳状图案， 如图1-1（b ）所示。
图1-1（c ）为光敏电阻的接线图。
2. 光敏电阻的主要参数有：(1) 暗电阻 光敏电阻在不受光照射时的阻值称为暗电阻， 此时流过的电流称为暗电流。

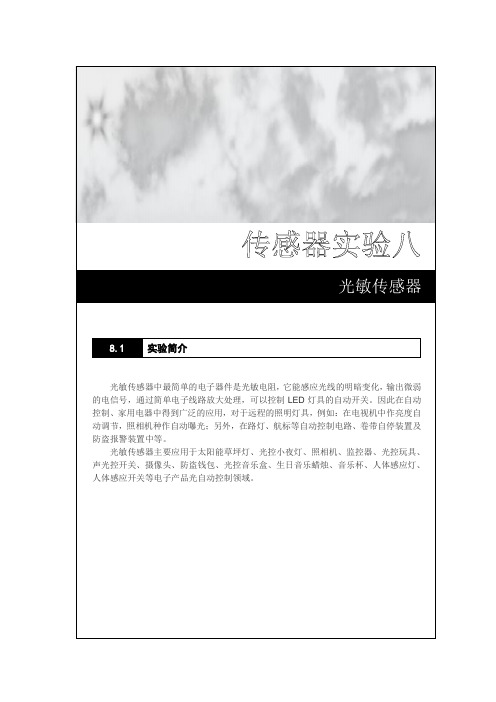

光敏传感器中最简单的电子器件是光敏电阻，它能感应光线的明暗变化，输出微弱的电信号，通过简单电子线路放大处理，可以控制LED 灯具的自动开关。
因此在自动控制、家用电器中得到广泛的应用，对于远程的照明灯具，例如：在电视机中作亮度自动调节，照相机种作自动曝光；另外，在路灯、航标等自动控制电路、卷带自停装置及防盗报警装置中等。
光敏传感器主要应用于太阳能草坪灯、光控小夜灯、照相机、监控器、光控玩具、声光控开关、摄像头、防盗钱包、光控音乐盒、生日音乐蜡烛、音乐杯、人体感应灯、人体感应开关等电子产品光自动控制领域。
光敏传感器实验简介8.11、通过该实验项目，学生能够了解光敏传感器的硬件电路和工作原理；2、通过该实验项目，学生能够学会编写光敏传感器的程序。
1、编写一个读取光敏传感器输出电平信号的程序；2、将光检测状态做简单的处理显示，正常无光状态为0，检测到光的状态为1；3、用按键KEY1控制ZIGBEEN 是否发送数据。
8.4.1 硬件部分1、ZIGBEE 调试底板一个；图8-1 ZIGBEE 调试底板2、20PIN 转接线一条和带USB 的J-Link 仿真器一个；图8-2 J-Link 仿真器实验内容8.3 实验目的8.2 实验设备8.4 电源开关电源传感器C 端口指示灯 2J-LINK 接口ZigBee_DEBUG 复位键节点按键拨码开关ZigBe 按键红外发射指示灯 1 ZigBee 复位键可调电阻 传感器A 端口传感器B 端口方口USB 线，另一端连接电上电指示灯20PIN 转接线，另一端接转接板。
新实践新应用p高中物理教学中传感器实验六步法文丨王刚杨天照一、数字化实验系统的优势与不足数字化实验系统（DIS )指由“传感器+数 据采集器+软件包+计算机”构成的实验系统。
实验时，传感器可获取实验数据，并传输给数据采集器；采集器对数据进行转换后传输给计算机；实验数据经过软件处理后以数值、曲线、图表等 不同的方式呈现，教师和学生可以根据教学需要对数据进行分析与处理m。
(—)数字化实验系统的优势数字化实验系统的优势表现在实验过程“可 视化”、实验设计“重点化”、数据采集与处理“智 能化”、教学过程“现代化”。
1.实验过程“可视化”实验过程包括时间和空间两个维度。
实验者 通过数字化实验系统可以实现这两个维度的可视性。
例如，对于电容器的充、放电过程，碰撞过 程中的冲力变化等瞬时过程，实验者利用数字化实验系统可以实现瞬间变化的“可视化”。
2.实验设计“重点化”数字化实验系统依靠传感器采集数据，借 助计算机软件记录和处理数据，可使得学生免去大量运算过程，避免手工作图的烦琐和误差。
学 生节省出来的时间和精力可以更多地用于实验设计，用于合作探究，用于数据分析，用于验证与修改假设，而这些正是理解物理概念、掌握客观规律所必要的。
3.数据采集“智能化”数字化实验系统中的数据采集器可以同时接入多个相同的或不同的传感器，同时采集多种相同或不同种类的物理量。
例如，在弹簧振子的振动实验中，教师幵展数字化实验可以同时采集弹簧振子运动过程中速度、位移、加速度、回复力 数据，并通过图像展示在学生面前，从而帮助学生获得直接的观察经验。
4.教学过程“现代化”开展数字化实验时，教师可以直接调用设计好的实验模板，也可以根据需要设计个性化的实验模板。
在数据处理过程中，教师可以进行数据拟合、积分运算，帮助学生找出数据之间的关系，认识物理规律。
实验结束后，教师可以创建电子版报告，方便学生学习和完善。
5.实现与传统实验的整合无论实验设计，还是器材的安装，D I S实验 都是在传统实验的基础上进行的。
光敏电阻实验报告光敏电阻实验报告引言：光敏电阻是一种能够根据光照强度变化而改变电阻值的器件，广泛应用于光敏控制、光敏传感和光敏测量等领域。
本实验旨在通过对光敏电阻的实际应用与实验验证，深入了解光敏电阻的工作原理、特性和应用。
一、实验目的本实验的主要目的是通过实际操作，深入了解光敏电阻的基本特性，包括光敏电阻的光敏特性、电阻变化规律等，并通过实验结果验证光敏电阻的工作原理。
二、实验器材和原理实验所需器材包括：光敏电阻、电源、电压表、电流表、光源、万用表等。
光敏电阻是一种半导体器件，其工作原理基于光照强度对半导体电阻的影响。
当光照强度增大时，光敏电阻的电阻值减小；当光照强度减小时，光敏电阻的电阻值增大。
三、实验步骤1. 将光敏电阻与电路连接，其中光敏电阻的一端接地，另一端接电源正极。
2. 通过电流表和电压表测量光敏电阻的电流和电压值。
3. 调节光源的光照强度，观察光敏电阻的电流和电压变化。
4. 记录实验数据，并绘制光照强度与光敏电阻电阻值的关系曲线。
四、实验结果与分析根据实验数据绘制的光照强度与光敏电阻电阻值的关系曲线显示，在光照强度增大的情况下，光敏电阻的电阻值呈现逐渐减小的趋势；而在光照强度减小的情况下，光敏电阻的电阻值逐渐增大。
这验证了光敏电阻的工作原理，即光照强度对光敏电阻的电阻值有直接影响。
五、实验应用光敏电阻在实际应用中具有广泛的用途。
其中，最常见的应用是在光敏控制系统中，通过光敏电阻感知光照强度的变化，并控制其他设备的开关。
例如，室内照明系统中的光敏电阻可以根据光照强度的变化自动调节灯光的亮度，实现能源的节约和舒适的照明环境。
此外，光敏电阻还被广泛应用于光敏传感器和光敏测量领域。
例如，光敏电阻可以用于血氧饱和度检测仪器中，通过测量光敏电阻的电阻变化来判断人体的血氧饱和度。
光敏电阻也可以应用于光敏测量仪器中，用于测量光源的亮度和光照强度等参数。
六、实验总结通过本次实验，我们深入了解了光敏电阻的工作原理、特性和应用。
实验报告姓名：高阳班级：F0703028 学号：5070309013 实验成绩：同组姓名：实验日期：08/4/14 指导老师：助教15 批阅日期：光敏电阻基本特性的测量【实验目的】1.了解光敏电阻的工作原理及相关的特性。
2.了解非电量转化为电量进行动态测量的方法。
3.了解简单光路的调整原则和方法.4.在一定照度下，测量光敏电阻的电压与光电流的关系。
5.在一定电压下，测量光敏电阻的照度与光电流的关系。
【实验原理】1 光敏电阻的工作原理在光照作用下能使物体的电导率改变的现象称为内光电效应。
本实验所用的光敏电阻就是基于内光电效的光电元件。
当内光电效应发生时，固体材料吸收的能量使部分价带电子迁移到导带，同时在价带中留下空穴。
这样由于材料中载流子个数增加，使材料的电导率增加。
电导率的改变量为：(1) 式中e为电荷电量； 为空穴浓度的改变量； 为电子浓度的改变量； 为空穴的迁移率； 为电子的迁移率。
当光敏电阻两端加上电压U后，光电流为 (2) 式中A为与电流垂直的截面积，d为电极间的距离。
用于制造光敏电阻的材料主要有金属的硫化物、硒化物和锑化物等半导体材料．目前生产的光敏电阻主要是硫化镉．光敏电阻具有灵敏度高、光谱特性好、使用寿命长、稳定性能高、体积小以及制造工艺简单等特点，被广泛地用于自动化技术中．本实验光敏电阻得到的光照 由一对偏振片来控制。
当两偏振片之间的夹角为 时，光照 为 ，其中： 为不加偏振片时的光照，D为当量偏振片平行时的透明度。
2 光敏电阻的基本特性光敏电阻的基本特性包括伏-安特性、光照特性、光电灵敏度、光谱特性、频率特性和温度特性等。
本实验主要研究光敏电阻的伏-安特性和光照特性。
3.附上实验中的光路图:【实验数据记录、实验结果计算】1测量光敏电阻的电压与光电流的关系在调整好光路后，就可以做这一个内容的实验了。
下面附上这个实验内容的电路图：表中记录的数据为 的值，单位为下面绘出各个照度对应的 曲线线性拟合结果如下：Y = A + B * XParameter Value ErrorA 0.17952 0.05409B 0.33977 0.00266------------------------------------------------------------ R SD N P0.99966 0.10544 3 <0.0001所以此时Ｒ＝339线性拟合结果如下：Y = A + B * XParameter Value ErrorA 0.25369 0.0669B 0.38486 0.00376R SD N P0.99948 0.13157 13 <0.0001 所以此时Ｒ＝线性拟合结果如下：Y = A + B * XParameter Value ErrorA 0.0252 0.03197B 0.78903 0.00358R SD N P0.99989 0.06117 13 <0.0001------------------------------------------------------------所以此时Ｒ＝线性拟合结果如下：Y = A + B * XParameter Value ErrorA 0.06568 0.02854B 14.40637 0.05862R SD N P0.99991 0.05489 13 <0.0001 所以此时Ｒ＝对上面实验结果的一点分析：1. 可以发现,当时，即光照最弱时，光敏电阻的阻值很大，可达一万四千多欧姆，随着光照的加强时，光敏电阻的阻值在不断减小，在时，即在当时的最强光照时，光敏电阻的阻值已经降到了三百余欧姆，可见其变化幅度很大。
得分教师签名批改日期课程编号03题目类型基础设计性深圳大学实验报告课程名称：大学物理实验（三）实验名称：光敏电阻光敏特性的研学院：物理科学与技术学院组号指导教师：赵改清报告人：学号：实验地点科技楼B108 实验时间：实验报告提交时间：一、实验设计方案1.1 实验目的了解光敏电阻随光照变化的基本关系式。
在工作电压恒定的情况下，测绘光敏电阻随光照强度改变变化曲线，并确定其灵敏度以及光照特性。
1.2、实验原理1.2.1 光敏电阻和光照强度的基本关系。
光敏电阻器一般用于光的测量、光的控制和光电转换（将光的变化转换为电的变化）。
常用的光敏电阻器硫化镉光敏电阻器，它是由半导体材料制成的。
它的阻值随入射光线（可见光）的强弱变化而变化，在黑暗条件下，它的阻值（暗阻）可达1~10M欧,在强光条件（100LX）下，它阻值（亮阻）仅有几百至数千欧姆。
光敏电阻器对光的敏感性（即光谱特性）与人眼对可见光（0.4~0.76）μm的响应很接近，只要人眼可感受的光，都会引起它的阻值变化。
光敏电阻常用的制作材料为硫化镉，另外还有硒、硫化铝、硫化铅和硫化铋等材料。
这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。
这是由于光照产生的载流子都参与导电，在外加电场的作用下作漂移运动，电子奔向电源的正极，空穴奔向电源的负极。
光照特性指光敏电阻输出的电信号随光照度而变化的特性。
由它的结构分析，光敏电阻的电阻随光照强度的增强到一定时会迅速的下降。
光敏电阻的光照特性如下图所示。
1.2.2 光敏电阻的光照特性的测绘。
如果光敏电阻的阻值变化主要由光照强度变化改变。
就可以利用这一特性测出它的光照灵敏度。
电路图如下图1。
通过改变光源的强度改变光敏电阻的阻值其中通过旋转偏振片的角度来改变光源的强度。
其中，先通过线偏正片，其作用为经过其的光源形成一条亮线，再经过减偏正片，其作用为改变偏正光的强度，通过公式I=I0*cosθ*cosθ把直流电路中的电流的相对变化转化成减偏振片旋转的角度的变化。
实验光敏传感器光电特性的研究光敏传感器是将光信号转换为电信号的传感器，也称为光电式传感器，它可用于检测直接引起光强度变化的非电量，如光强、光照度、辐射测温、气体成份分析等；也可用来检测能转换成光量变化的其它非电量，如零件直径、表面粗糙度、位移、速度、加速度及物体形状、工作状态识别等。
光敏传感器具有非接触、响应快、性能可靠等特点，因而在工业自动控制及智能机器人中得到广泛应用。
光敏传感器的物理基础是光电效应，即光敏材料的电学特性等因受到光的照射而发生变化。
光电效应通常分为外光电效应和内光电效应两大类。
外光电效应是指在光照射下，电子逸出物体表面的外发射的现象，也称光电发射效应，基于这种效应的光电器件有光电管、光电倍增管等。
内光电效应是指入射的光强改变物质导电率的物理现象，称为光电导效应。
大多数光电控制应用的传感器，如光敏电阻、光敏二极管、光敏三极管、硅光电池等都是内光电效应类传感器。
近年来新的光敏器件不断涌现，如：具有高速响应和放大功能的APD雪崩式光电二极管，半导体光敏传感器、光电闸流晶体管、光导摄像管、CCD图像传感器等，为光电传感器的应用开创了新的一页。
本实验主要是研究光敏电阻、硅光电池、光敏二极管、光敏三极管四种光敏传感器的基本特性以及光纤传感器基本特性和光纤通讯基本原理。
【实验目的】1.了解光敏电阻的基本特性，测出它的伏安特性曲线和光照特性曲线；2.了解光敏二极管的基本特性，测出它的伏安特性和光照特性曲线。
【实验仪器】1. 直流恒压源DH-VC32. DH-CGOP光敏传感器实验仪,其中包括：光敏电阻、光敏二极管、光敏三极管、硅光电池、暗箱（九孔板实验箱）、点光源（灯泡）、短接桥、导线3. 数字万用表4. 电阻箱具体仪器情况如图1：【重要提示】1. 为了避免自然光对实验的影响，所有实验在电路连接好进行测量时必须将实验箱盖严。
2. 万用表直流电压档联接方法：红表笔接“VΩ”端，黑表笔接“COM”端。
