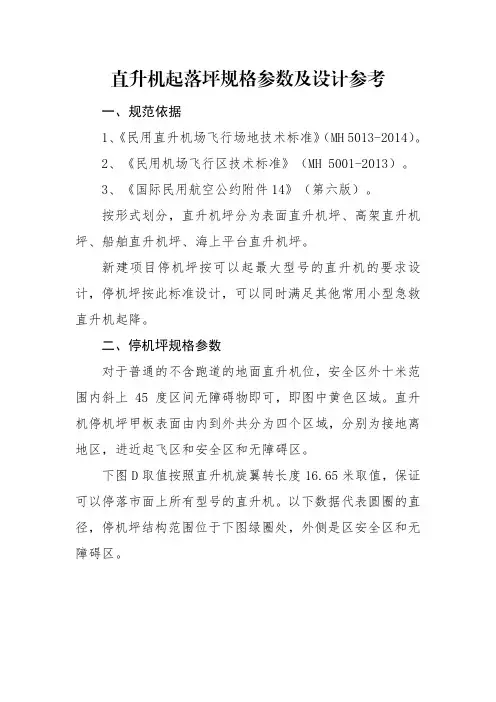

直升机起落坪规格参数及设计参考一、规范依据1、《民用直升机场飞行场地技术标准》（MH5013-2014）。
2、《民用机场飞行区技术标准》（MH5001-2013）。
3、《国际民用航空公约附件14》（第六版）。
按形式划分，直升机坪分为表面直升机坪、高架直升机坪、船舶直升机坪、海上平台直升机坪。
新建项目停机坪按可以起最大型号的直升机的要求设计，停机坪按此标准设计，可以同时满足其他常用小型急救直升机起降。
二、停机坪规格参数对于普通的不含跑道的地面直升机位，安全区外十米范围内斜上45度区间无障碍物即可，即图中黄色区域。
直升机停机坪甲板表面由内到外共分为四个区域，分别为接地离地区，进近起飞区和安全区和无障碍区。
下图D取值按照直升机旋翼转长度16.65米取值，保证可以停落市面上所有型号的直升机。
以下数据代表圆圈的直径，停机坪结构范围位于下图绿圈处，外侧是区安全区和无障碍区。
表面直升机场宜至少设置两个进近和起飞爬升面，以避免顺风情况，并最大限度减少侧风情况和允许中断着陆。
三、停机坪设计参考1、结构荷载：最终进近和起飞区必须能承受预计使用该机场的直升机的作用。
直升机的动载可按其最大起飞全重的1.5倍计，一般应符合以下规范要求：（1）《建筑结构荷载规范》4.3.2条：屋顶直升机停机坪荷载应根据直升机总重按局部荷载考虑，同时其等效均布荷载不低于5kN/m。
（2）《建筑结构荷载规范》4.6.3条：直升机在屋面上的荷载，也应乘以动力系数，对具有液压轮胎起落架的直升机可取1.4:；其动力荷载只传至楼板和梁。
2、消防设计：（1）停机坪消防为H2级泡沫灭火系统，将停机坪消防水源接泡沫比例混合器，消防水源要求：压力不小于0.6Mpa，喷射率500L/min，持续时间不小于10min，再在停机坪入口附近适当位置设置泡沫/水两用消防枪。
（2）管道安装、表面处理、保温、管道支架等参照图集《03S402》。
（3）管道采用热浸镀锌钢管，安装完毕后进行气压性试验、水压试验，并需管道进行冲洗。
