电气图纸常用标注解释

电气图纸各符号代表含义Company number：【0089WT-8898YT-W8CCB-BUUT-202108】一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设FC-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC型号含义：ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/ RVV2* BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝：每根铜丝直径为ZR-RVS2*24/ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝：每根铜丝直径为。

电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。

一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架，梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同。

YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。

电气图符号大全（必备）电气图符号含义及图例
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。

网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。

图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF
QS
FU
FF
SB
热
敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。

电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。

它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。

电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。

2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。

2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。

•电容符号：表示电容元件，用于储存和释放电荷。

•电感符号：表示电感元件，用于储存和释放磁能。

2.3 连接符号•直线：表示两点之间的连接。

•箭头：表示一个信号的流向。

2.4 开关符号•开关符号：用于控制电路的开关状态。

2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。

•温度传感器符号：表示温度传感器，用于感测环境温度。

•压力传感器符号：表示压力传感器，用于感测环境压力。

2.6 运算符号•比较符号：用于比较两个信号的大小关系。

2.7 功率元件符号•电源符号：表示电源。

•发电机符号：表示发电机，用于产生电能。

•电动机符号：表示电动机，用于转化电能为机械能。

2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。

•放大器符号：表示信号放大器，用于放大弱信号。

2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。

•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。

•电路开关符号：表示电路开关，用于电路的开关控制。

3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。

以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。

2.选择合适的符号来表示每个元件。

3.使用直线和箭头来表示元件之间的连接和信号流向。

4.根据电路实际情况，添加合适的注释和标记。

5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。

4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。

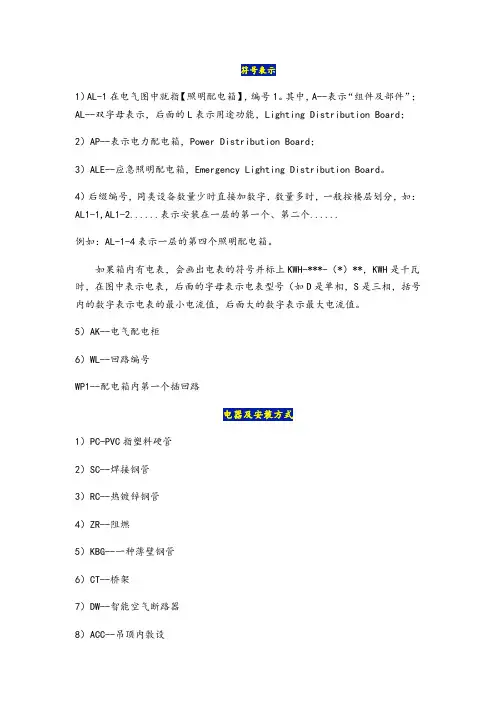

符号表示1）AL-1在电气图中就指【照明配电箱】，编号1。

其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；2）AP--表示电力配电箱，Power Distribution Board；3）ALE--应急照明配电箱，Emergency Lighting Distribution Board。

4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱。

如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。

5）AK--电气配电柜6）WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1）PC-PVC指塑料硬管2）SC--焊接钢管3）RC--热镀锌钢管4）ZR--阻燃5）KBG--一种薄壁钢管6）CT--桥架7）DW--智能空气断路器8）ACC--吊顶内敷设9）WC--暗敷设在墙内10）FC--暗敷设在地面内11）CC--暗敷在屋面或顶板内线缆及安装标注1）电气图中 YJV-3×2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。

2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV耐压等级为0.66/1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。

电气原理图文字符号大全1. 引言电气原理图是一种用图形符号表示电气设备、元件和线路连接关系的图形。

在电气工程中，掌握和理解电气原理图的文字符号是非常重要的。

本文档将详细介绍电气原理图中常见的文字符号，帮助读者更好地理解和绘制电气原理图。

2. 电源符号•直流电源：使用直行箭头表示，如：+和-。

•交流电源：使用波浪线表示，如：~。

3. 节点符号•节点：使用一个点表示，表示多条线连接在一起的交点。

4. 连接符号•直线：表示两个元件或子电路之间的连接关系，例如：——。

•曲线：表示两个元件或子电路之间的连接关系，并且存在一个衔接点，例如：⌒。

5. 电器和元件符号•电阻：用矩形表示，如：R。

•电感：用长方形表示，如：L。

•电容：用两平行线表示，如：C。

•开关：用一个矩形表示，如：SW。

6. 分支和连接符号•并联：使用平行线表示，如：—和—。

•串联：使用相连的直线表示，如：——。

7. 传感器符号•温度传感器：用一个波浪线表示，如：Tsensor。

•光敏传感器：用一个弯曲的箭头表示，如：Lsensor。

8. 控制符号•开关：用一个矩形表示，如：SW。

•电机控制：用一个圆圈和两条直线表示，如：MOTOR。

9. 组件符号•电源插座：用一个正方形表示，如：S。

•动力插座：用一个正方形和一个箭头表示，如：P。

•端子块：用一个正方形和两根竖线表示，如：TB。

10. 传输符号•信号传输：使用一条曲线表示，如：⌒。

•信号接收：使用一个箭头表示，箭头方向指向接收方。

11. 天线符号•收音机天线：用一个直线表示，如：ANT。

12. 保护符号•保险丝：用一个矩形表示，如：FUSE。

•避雷器：用一个三角形表示，如：SPD。

•断路器：用一个矩形和一个弧线表示，如：CB。

13. 仪器符号•示波器：用一个正方形和一个曲线表示，如：SCOPE。

•多用表：用一个长方形和一组数字表示，如：DMM。

14. 故障指示符号•红色指示灯：用一个圆圈和一个十字表示，如：LED。

电气图纸中的常见符号一下是我收集的电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下三、电力电缆的型号及品种主要有以下几个方面：35kV及以下电力电缆型号及产品表示方法1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。

电气图形符号大全强电系统图符号表示含义汇总电气图形符号在电气工程中起到重要的作用，能够精确且简洁地表示不同元件、设备及其功能。

强电系统是电力系统中的一个重要组成部分，涉及高电压、高电流等特点，因此其图形符号的表示意义也相对复杂。

本文将为您介绍电气图形符号的大全，包括强电系统图符号的表示含义汇总。

第一部分：电气图形符号大全在电气工程中，电气图形符号主要用于绘制电路图、电气原理图等，以表示电器元件、电器设备及其功能。

以下是一些常见的电气图形符号：1. 电源：代表电路的能量来源，通常表示为一个圆形或长方形，内部标注正负极。

2. 电池：表示电源的一种常见形式，通常用一个或多个平行线来表示。

3. 开关：用于控制电路通断的元件，通常用一个或多个交叉线来表示。

4. 灯泡：用于表示电路中的光源，常见的图形符号是一个泡形，中间带有线代表灯丝。

5. 电阻器：表示电路中的电阻元件，通常用一个波浪线表示。

6. 电容器：表示电路中的电容元件，通常用两个平行线表示，并在中间加上一个小弯曲线。

7. 电感器：表示电路中的电感元件，通常用一个平行线和一个小弯曲线表示。

8. 传感器：表示能够将某种物理量转换为电信号输出的元件，不同类型的传感器有不同的图形符号。

9. 变压器：用于改变电压大小的元件，通常用两个并排的圆形表示。

10. 发电机：表示能够将机械能转换为电能的设备，通常用一个波浪线表示。

以上仅是电气图形符号大全中的一部分，在实际应用中还有很多其他的符号。

通过合理运用这些符号，可以清晰地表示电路结构、功能关系及设计意图。

第二部分：强电系统图符号表示含义汇总强电系统是指额定电压高于220V的电力系统，包括高压配电系统、发电系统、变电站等。

其图符号的表示含义相对复杂，以下是一些常见的强电系统图符号及其含义：1. 断路器：用于控制电路的开关，能够承受和断开较高电流。

2. 隔离开关：用于隔离或切断电路，通常用于对设备进行维修或检修。

3. 熔断器：用于保护电路和设备，当电流超过额定值时会自动断开。

1) AL-1在电气图中就指【照明配电箱】，编号1。

其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting DistributenBoard ；2) AP--表示电力配电箱，Power Distribution Board ；3) ALE--应急照明配电箱，Emergency Lighting Distribution Board 。

4) 后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2……表示安装在一层的第一个、第二个……例如：AL-1-4表示一层的第四个照明配电箱。

如果箱内有电表，会画出电表的符号并标上KWH-***-( *)**，KWF是千瓦时，在图中表示电表，后面的字母表示电表型号(如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。

5) AK--电气配电柜6) WL--回路编号WP1--配电箱内第一个插回路1) PC-PV C旨塑料硬管2) SC--焊接钢管3) RC--热镀锌钢管4) ZR--阻燃5) KBG--—种薄壁钢管6) CT--桥架7) DW-智能空气断路器8) ACC--吊顶内敷设9) WC-暗敷设在墙内10) FC--暗敷设在地面内11) CC--暗敷在屋面或顶板内1) 电气图中YJV-3X 2.5-SC20-FC是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3X 2.5表示3根2.5 平方毫米电线；SC20表示直径为20mm旱接钢管保护；FC表示地板或地面下敷设。

2) 电气施工图纸：WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆0.66/1KV 耐压等级为0.66/1KV5芯16mm铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设。

3) 电气施工图里W—YJV-3*4mm05PC40 0.55KW各表示：W7--—般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆3*4mm --3 芯4MM勺线PC40 --采用40的塑料硬管0.55KW--电缆的承受功率4）建筑电气安装图纸上的WP1-YJV-1KV4X 35+ 1X 25桥架的（WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1 KV--准确的因该是0.6/1kv 0.6 为相电压，1 为线电压4*35+1*25 4 根35平方毫米（瓦形）+1 根25 平方毫米（圆形）5）建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE5每个字母符号数字分别指：C65N-16A 2P是指使用C65小规格的断路器，最大分断电流为6000A,额定电流为16A, 2P指双极。

电气图纸中敷设方式符号表示大全在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式，下面总结了一些常用的符号表示含义，希望能对大家有所帮助一、导线穿管表示SC——焊接钢管MT——电线管PC——PVC塑料硬管FPC——阻燃塑料硬管CT——桥架MR——金属线槽M——钢索CP——金属软管PR——塑料线槽RC——镀锌钢管二、导线敷设方式表示DB——直埋TC——电缆沟BC——暗敷在梁内CLC——暗敷在柱内WC——暗敷在墙内CE——沿天棚顶敷设CC——暗敷在天棚顶内SCE——吊顶内敷设F——地板及地坪下SR——沿钢索BE——沿屋架，梁WE——沿墙明敷三、灯具安装方式的表示CS——链吊DS——管吊W——墙壁安装C——吸顶R——嵌入S——支架CL——柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30——32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

电气图纸中敷设方式符号表示大全在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式，下面总结了一些常用的符号表示含义，希望能对大家有所帮助一、导线穿管表示SC——焊接钢管MT——电线管PC——PVC塑料硬管FPC——阻燃塑料硬管CT——桥架MR——金属线槽M——钢索CP——金属软管PR——塑料线槽RC——镀锌钢管二、导线敷设方式表示DB——直埋TC——电缆沟BC——暗敷在梁CLC——暗敷在柱WC——暗敷在墙CE——沿天棚顶敷设CC——暗敷在天棚顶SCE——吊顶敷设F——地板及地坪下SR——沿钢索BE——沿屋架，梁WE——沿墙明敷三、灯具安装方式的表示CS——链吊DS——管吊W——墙壁安装C——吸顶R——嵌入S——支架CL——柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁：BC沿或跨柱敷设：AC暗敷设在柱：CLC沿墙面敷设：WS暗敷设在墙：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板：CC吊顶敷设：SCE地板或地面下敷设：FCDTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30——32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

电工图纸字母符号大全引言：在电气工程设计和电气设备安装过程中，电工图纸是一种重要的工具。

电工图纸使用了一系列的符号和标记来表示不同的电气元件和电气连接。

这些符号和标记的使用使得电工图纸能够清晰地传达电气系统的结构和功能。

在本文中，我们将介绍一些常用的电工图纸字母符号，这些符号可用于表示各种电气元件和连接。

对于电气工程师和电气技术人员来说，熟悉这些符号和标记是非常重要的，因为它们在设计和安装过程中被广泛使用。

一、电气设备符号：1. M：表示电动机。

电动机在电气系统中起到转换电能为机械能的作用。

它是电气设备中最常见的一种。

2. G：表示发电机。

发电机是将机械能转换为电能的设备。

它通常与燃气发动机或柴油发动机配合使用，用于发电站和其他应用中。

3. T：表示变压器。

变压器是将交流电能转换成不同电压的设备。

它在输电和配电系统中起着至关重要的作用。

4. P：表示发电厂。

发电厂是大规模发电的设施，通常由发电机和发电设备组成。

5. R：表示电阻。

电阻是电气元件中常见的一种，用于控制电流和电压。

6. C：表示电容器。

电容器是一种储存电荷并能够释放电荷的设备，它通常用于滤波和限制电流。

7. L：表示电感器。

电感器是一种以磁场存储和释放能量的设备，它在电路中起到滤波和稳定电流的作用。

8. S：表示开关。

开关是控制电路中电流通断的设备，它通常用于控制电气设备的开关。

9. F：表示保险丝。

保险丝是一种用于保护电路的安全装置，当电流超过安全限制时，保险丝会熔断以保护电路和设备。

二、电气连接符号：1. +：表示正极。

正极是电池或电源的电流输出端。

2. -：表示负极。

负极是电池或电源的电流输入端。

3. A：表示安培。

安培是电流单位的缩写，用于表示电流的强度。

4. V：表示伏特。

伏特是电压单位的缩写，用于表示电压的大小。

5. Hz：表示赫兹。

赫兹是频率单位的缩写，用于表示电流或电压的周期性变化。

6. W：表示瓦特。

瓦特是功率单位的缩写，用于表示电路的能量转换。

管线敷设方式sc：焊接钢管tc：电线管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内FC：预埋在地面内cc：暗敷设在顶板内RC管与SC管的区别:RC管镀锌焊接钢管，俗称白铁管，SC管是焊接钢管，俗称黑铁管，都是厚壁钢管，壁厚应该基本一致，就差一层薄的镀锌层而已。

RC管用在埋地比较多，SC 管用在楼板墙内比较多。

在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米); a-----设备编号;b-----设备型号;c-----设备功末端支路只注编号时为:a-----回路编号;b-----导线型号;率(千瓦); d-----导线型号;e-----导线根数;f-----导线截面(毫米2); g-----导线敷设方式及部位c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相; U-----交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号; c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦); L-----光源种类;e-----安装高度(米); f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。

2.灯具符号内已标注编号者,不再注明型号标注照明变压器规格的格式在电话交接箱上标写的格式标注相序的代号a-----一次电压(伏); b-----二次电压(伏); c-----额定容量(伏.安) a-----编号;b-----型号;c-----线序;d-----用户数L1-----交流系统电源第一相;L2-----交流系统电源第二相;L3-----交流系统电源第三相;U-----交流系统设备端第一相;V-----交流系统设备端第二相;W-----交流系统设备端第三相;N-----中性线标注线路的代号标写计算用的代号在电话线路上标写的格式PG-----配电干线; LG-----电力干线; MG-----照明干线; PFG-----配电分干线; LFG-----电力分干线; MFG-----照明分干线; KZ-----控制线Pe-----设备容量(千瓦);Pis-----计算负荷(安);Iis-----计算电流(安);Iz-----整定电流(安);Kx-----需要系数;ΔU%-----电压损失;cosφ-----功率因素a-----编号;b-----型号;c-----导线对数;d-----导线芯径(毫米);e-----敷设电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关。

电气图纸符号大全电气图纸是工程领域中非常重要的一部分。

它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。

在电气工程中，电气图纸是工程师们沟通和交流的重要工具。

以下是一些常见的电气图纸符号和其对应的含义。

1. 电源符号：电源符号通常用来表示电气设备的供电来源。

常见的电源符号包括电池符号、电网符号和发电机符号。

这些符号表示了电气设备所需的电源类型。

2. 电气元件符号：电气元件符号用来表示电气设备中的各种元件，如开关、插座、保险丝、断路器等。

这些符号通常用来表示电气元件的功能和位置。

3. 传感器符号：传感器符号用来表示各种传感器设备，如温度传感器、湿度传感器、光线传感器等。

这些符号表示了传感器设备的类型和位置。

4. 电器设备符号：电器设备符号用来表示安装在电气线路中的各种电器设备，如电机、发动机、燃气灶等。

这些符号表示了电器设备的类型和位置。

5. 连接符号：连接符号用来表示电气线路之间的连接方式，如并联、串联和星形连接等。

这些符号表示了电气线路的连接方式和电流流动的路径。

6. 电线符号：电线符号用来表示不同类型的电线和电缆，如电源线、信号线和通信线等。

这些符号表示了电线的类型和连接方式。

7. 地线符号：地线符号用来表示电气设备的接地和保护系统，以确保安全。

这些符号表示了接地系统的类型和位置。

8. 灯具符号：灯具符号用来表示不同类型的照明设备，如灯泡、投光灯和路灯等。

这些符号表示了照明设备的类型和位置。

在电气工程中，使用正确的电气图纸符号非常重要。

只有使用标准化的符号，工程师们才能准确地理解和解释电气图纸。

这有助于提高工程项目的效率和质量。

除了上述提到的电气图纸符号，还有很多其他类型的符号在电气图纸中使用。

这些符号表示了电气设备和线路的更具体的功能和特征。

例如，电子器件符号表示各种电子元件、电路和系统中使用的器件。

总之，电气图纸符号是电气工程师们必须熟悉和掌握的重要工具。

通过正确使用这些符号，工程师们能够有效地传达和理解电气设备和线路的布局、连接和功能。

电气CAD绘中的常用符号和标记电气CAD绘图是电气工程设计中常用的一种工具，通过CAD软件的应用，可以方便地进行电气布线、电气设备安装以及电路图的绘制。

在电气CAD绘图中，常用符号和标记起到标示电气元件和电路连接的作用。

本文将介绍电气CAD绘图中的一些常用符号和标记，以帮助读者更加准确地理解电气CAD图纸。

1. 电源符号电源符号用于表示供电的电源装置，一般采用圆形图案，其中包含了电源的正极和负极的连接端子。

正极一般用"+"表示，负极一般用"-"表示。

2. 开关符号开关符号用于表示电路中的开关元件，一般采用矩形或者方形图案，其中包含了表示开关状态的符号，例如常开开关和常闭开关。

3. 保险丝符号保险丝符号用于表示电路中的保护元件，一般采用圆形或者矩形图案，其中包含了表示保险丝的大小和额定电流的标记。

4. 灯泡符号灯泡符号用于表示电路中的照明元件，一般采用圆形图案，其中包含了表示灯泡的发光部分以及电路连接的端子。

5. 电机符号电机符号用于表示电路中的电动机元件，一般采用长方形或者圆形图案，其中包含了电机的线圈和转子以及电路连接的端子。

6. 传感器符号传感器符号用于表示电路中的传感器元件，例如温度传感器、光电传感器等，一般采用一种特定的图案，其中包含了表示传感器类型和电路连接的端子。

7. 连接线符号连接线符号用于表示电路中的导线连接，一般采用直线或者折线的形式，其中包含了表示导线连接点的符号。

8. 接地符号接地符号用于表示电路中的接地点，一般采用三角形图案，并标有"G"表示接地。

9. 信号符号信号符号用于表示电路中的信号传输线路，一般采用虚线或者带箭头的线段，其中箭头表示信号传输的方向。

10. 电阻符号电阻符号用于表示电路中的电阻元件，一般采用长方形图案，并标有电阻的阻值。

在电气CAD绘图中，以上的符号和标记是常用的，可以根据具体的电路设计需求进行选择使用。
