奥瑞ZDQ系列激振器使用说明书

目录一、用途二、产品特点三、工作原理四、产品结构及外形尺寸五、产品电气原理图六、使用与维护WXYZ型激振器稀油循环润滑装置使用说明书一、用途WXYZ型激振器稀油循环润滑装置是我公司自行研制，专门为振动筛分设备配备的润滑装置，可以方便地为振动筛分设备润滑点加注润滑油，对轴承提供有效润滑保证；特别适用于大中型振动筛和高温振动设备的润滑。

二、产品特点a）可以同时为振动设备的多个润滑点提供有效润滑。

b）使用本装置，可以使激振器在冬季顺利启动，解决振动筛冬季启动困难的缺陷。

c）采用专用冷却装置，降温效果好，使激振器轴承在低温状态下稳定运行，延长使用寿命。

d）设有备用油泵，可保证在特殊情况下不间断、连续向润滑点供油。

e）设有电机故障、油泵故障、液位过低等报警装置。

f）配有电控箱和仪表盘，观察运行参数方便，可实现自动控制和事故报警。

三、工作原理工作时，油液由油泵从油箱吸出，经单向阀、冷却装置，被直接送到振动设备的的润滑点。

系统工作压力为0.05～0.1MPa，根据现场润滑点的需要，通过调节节流阀控制系统流量；正常工作时，电机和油泵均一台工作、一台备用，当一台电机或油泵由于某种原因出现故障，则系统通过电控柜内的控制器，自动开启备用电机和备用油泵，并通过控制器发出事故警报信号，提醒操作人员及时进行检修。

系统设有温度计传感器,根据供油温度要求,调定最高和最低两个界限。

在低温时,信号灯亮,自动开启加热器进行加热,当油温升至高点时,自动切断加热器,停止加热。

四、产品结构及外形尺寸见图1、图21油泵电机组、2空气滤清器、3单向阀、4冷却装置、5上油口、6回油口、7油箱、8上油管、9远距离输油管、10激振器进油管、11激振器、12激振器出油管、13回油管。

五、产品电气原理图见图3六、使用与维护1、激振器稀油循环润滑装置应与振动筛配套使用。

2、振动筛启动前10分钟开启本装置，注意观察油箱回油管13，流出润滑油表示油路正常。

3、本装置正常工作压力范围是：0.05MPa-0.1MPa，如果使用中出现压力过大或过小，可以调节溢流阀、节流阀至要求的压力范围。

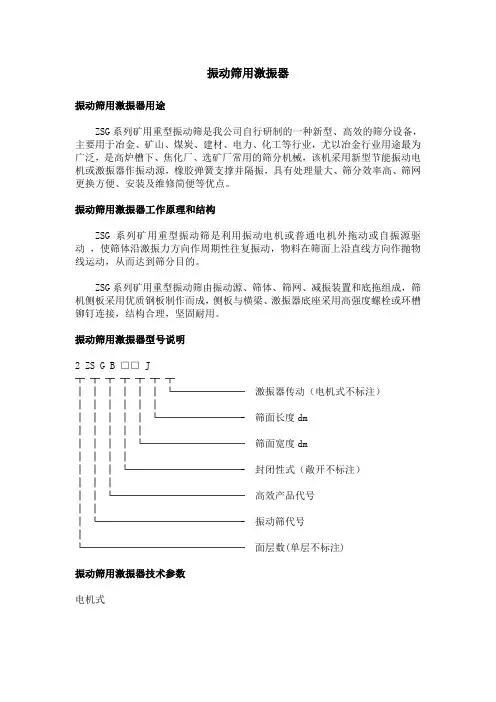

振动筛用激振器振动筛用激振器用途ZSG系列矿用重型振动筛是我公司自行研制的一种新型、高效的筛分设备，主要用于冶金、矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途最为广泛，是高炉槽下、焦化厂、选矿厂常用的筛分机械，该机采用新型节能振动电机或激振器作振动源，橡胶弹簧支撑并隔振，具有处理量大、筛分效率高、筛网更换方便、安装及维修简便等优点。

振动筛用激振器工作原理和结构ZSG系列矿用重型振动筛是利用振动电机或普通电机外拖动或自振源驱动，使筛体沿激振力方向作周期性往复振动，物料在筛面上沿直线方向作抛物线运动，从而达到筛分目的。

ZSG系列矿用重型振动筛由振动源、筛体、筛网、减振装置和底拖组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。

振动筛用激振器型号说明2 ZS G B □□ J┬┬┬┬┬┬┬││││││└───────激振器传动（电机式不标注）│││││││││││└────────- 筛面长度dm│││││││││└──────────筛面宽度dm│││││││└───────────- 封闭性式（敞开不标注）│││││└─────────────高效产品代号│││└──────────────- 振动筛代号│└────────────────面层数(单层不标注)振动筛用激振器技术参数电机式激振器式振动筛用激振器安装与调试：a、安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差3mm。

b、安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差3mm)。

c、筛机各部位应牢固连接，所有螺栓开机前应紧固一次。

d、短时开机，检查两台振动源转向，使其相反。

e、调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。

f、与其他障碍物间的距离不小于100mm。

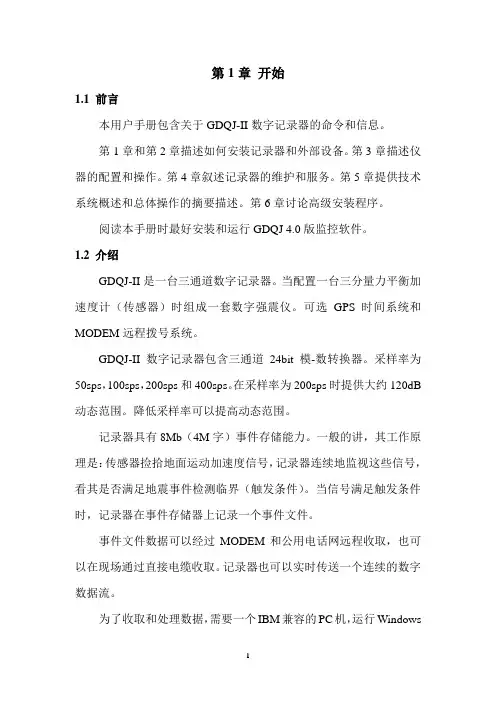

第1章开始1.1 前言本用户手册包含关于GDQJ-II数字记录器的命令和信息。

第1章和第2章描述如何安装记录器和外部设备。

第3章描述仪器的配置和操作。

第4章叙述记录器的维护和服务。

第5章提供技术系统概述和总体操作的摘要描述。

第6章讨论高级安装程序。

阅读本手册时最好安装和运行GDQJ 4.0版监控软件。

1.2 介绍GDQJ-II是一台三通道数字记录器。

当配置一台三分量力平衡加速度计（传感器）时组成一套数字强震仪。

可选GPS时间系统和MODEM远程拨号系统。

GDQJ-II数字记录器包含三通道24bit模-数转换器。

采样率为50sps，100sps，200sps和400sps。

在采样率为200sps时提供大约120dB 动态范围。

降低采样率可以提高动态范围。

记录器具有8Mb（4M字）事件存储能力。

一般的讲，其工作原理是：传感器捡拾地面运动加速度信号，记录器连续地监视这些信号，看其是否满足地震事件检测临界（触发条件）。

当信号满足触发条件时，记录器在事件存储器上记录一个事件文件。

事件文件数据可以经过MODEM和公用电话网远程收取，也可以在现场通过直接电缆收取。

记录器也可以实时传送一个连续的数字数据流。

为了收取和处理数据，需要一个IBM兼容的PC机，运行Windows98，Windows 2000或Windows NT 4.0操作系统。

记录器安装在一个防水机箱内。

内部包括：·记录器电路板（三块）。

·浮充电蓄电池（12V，12Ah）。

·GPS时间系统OEM电路板。

仪器前面板有：·三分量力平衡加速度计（传感器）连接器。

·辅助口连接器，可提供高级特性。

·RS-232连接器，可接直接电缆或MODEM电缆。

·电源开关。

·外触发按钮开关。

·GPS使用开关。

·秒脉冲指示灯。

·记录指示灯。

仪器侧面前右卡簧下有GPS天线连接器。

激振器维修说明UE80LS专用工具以下为激振器拆卸、组装和安装所必用的工具：1．激振器定位销：用于驱动梁的正确安装，要求数量：2个。

2．水压机：处理量为100－200吨的水压机用来移动和安装轴承、齿轮和轴。

3．缝隙表：用于检测和估计齿轮。

（请参阅图纸SK991）4．轴承安装盘：用于将轴承安装到激振器盒，调整轴向游动。

（请参阅图纸SK870）激振器从驱动梁上的拆卸1．在激振器盒的顶角上安装眼栓。

联上起吊设备。

2．松开激振器固定螺栓，检查起吊设备，检查起吊是否正确。

必要时做调整。

3．卸下激振器固定螺栓，卸下激振器。

将卸下的部件送入工作间已待分解和检测。

激振器安装激振器定位销用于激振器的定位，请参阅图纸HS113-A4-81.安装步骤：1．清洁驱动梁内部和机器外部，以及激振器安装部位。

2．从眼栓处和驱动梁位置起吊激振器。

3．松开位于驱动梁上的激振器螺栓。

4．用定位销定位激振器。

将两个销子对角安装，并将螺丝拧紧到合适程度。

5．移开激振器定位销，安装螺丝代替销子，按要求的扭矩力拧紧所有螺栓。

激振器拆卸说明请参阅图纸BRU 31801．卸下顶部防护罩的固定螺栓（ITEMS 4－5）。

卸下润滑油管，如果安装了角度支撑，也要卸下。

移走防护罩（ITEM 2）和垫圈（ITEM 3）。

2．倾斜激振器，卸下放水塞（ITEMS 8&11）,倒出里面的油。

取油样。

3．松开所有飞轮滚固定螺栓（ITEMS 37-39），并从轴上移开。

4．拔下轴，卸下所有飞轮（ITEM 35）。

为重新组装配合记号。

5．从迷宫式密封（ITEM 32）上卸下螺丝(ITEM 33)。

6．卸下轴承防护罩的固定螺丝（ITEM 28,29），并卸下防护罩(ITEM 26).为重新组装配合作记号。

7．从甩油环（ITEM 24）上卸下无头螺丝（ITEM 44）8．从轴上卸下甩油环（ITEM 24）。

必要时，对甩油环套进行加热以方便拆卸。

9．卸下驱动轴组件（长轴）（ITEM 22），旋转激振器的一侧，按要求压制包装。

料斗推力激振器（K D J Z—4型）使用说明书目录1概述 (2)2系统组成 (2)3 技术特点 (2)4 技术参数 (2)5煤斗制作、安装图 (5)6 电气原理图 (6)7操作说明 (6)8 维护与保养 (7)9常见故障与排除方法 (8)1、概述KDJZ-4型料斗激振器是电厂原煤仓、原煤斗振打疏通装置。

料斗推力激振器与断煤信号相连，当发生堵煤、棚煤、断煤现象时，断煤信号启动仓壁振打气锤，压缩空气推动活塞、锤头运动，实现自动振打，锤头产生的振击波使煤斗内的煤发生位移，消除堵塞，使斗内原煤恢复流动，达到疏通清堵的目的。

2、系统组成KD-4型料斗推力激振器，有气缸、PLC控制、过滤及自动排装置、气源等组成。

3、技术特点3.1效率高：一套料斗推力激振器可以替代10个工人的工作效率。

3.2 自动控制：通过断煤信号采集实现自动控制。

3.3击打力量大：击打频率可任意调整。

满足不同煤仓、不同煤质的要求。

3.4仓内无障碍疏通：不占用煤斗内部空间，维修方便，不会造成人为堵煤。

3.5工作原理：电磁阀通过进气管路连接料斗推力激振器的出气管路，通过前气管连接到气缸的一端、通过后气管和快速排气阀连接到气缸的另一端，后气管和快速排气阀之间设有调节阀门；气缸固定在底座上，气缸内的活塞杆连接锤头。

通过电气控制系统实现定时、连续振击。

当电磁阀通电时，压缩空气流入气缸，使其体内压力增高，带动活塞有活塞杆頭高速撞击锤体前端原煤斗外壁（安装防护板）。

当电磁阀停止通电时，压缩空气排出，活塞回复到原始状态，等待下一次的开启。

4、技术参数各主要零部件材质、规格尺寸等实际参数要求应符合设计图纸要求及现场测量后商定。

表2表35、煤斗制作、安装图及激振器结构示意图5.1安装示意图6、电气原理图7、操作说明控制系统采用法国施耐德PLC控制，数据出厂前已设置好，正常运行转换开关打在RUN位置，输入程序时打在STOP位置。

控制箱设有调试及运行转换开关7.1给配电控制箱送电，电源指示灯亮，当转换开关拨至运行档位时，运行开关打到手动位置时，这是控制箱开始工作，下部激振器开始工作6次，然后中部激振器工作1次，在有下部激振器工作3次，在亦中部激振器工作一次，然后上部激振器工作一次，最後下、中，上激振器循序工作工作一次，一次程序总时间为120秒，每工作一次4秒，120秒后自动停止。

Z-5000系列偏振塞曼原子吸收光谱仪使用说明书（中文）仪器说明书Z-5000系列偏振塞曼原子吸收光谱仪-------------------------------------（操作手册：石墨炉法）日立公司前言我会感谢你们购买了日立Z-5000系列偏振塞曼原子吸收光谱仪。

Z-5000系列偏振塞曼原子吸收光谱仪是用于元素分析的仪器这本说明书适用于具有一定化学基础知识使用。

用此仪器进行分析测定时，要求操作人场，因为仪器要求点燃火焰，原子化器需要高温加热，请牢记误操作仪器、化学试剂和样品，将不仅导致错误的分析数据操作说明由三部手册组成( Z-5000系列偏振塞曼原子吸收光谱仪维修手册。

( Z-5000系列偏振塞曼原子吸收光谱仪，火焰法分析部分手册。

( Z-5000系列偏振塞曼原子吸收光谱仪，石墨炉分析法操作手册。

安全注意事项在维修手册中介绍，所以使用仪器前一定要阅读维修手册。

石墨炉分析法操作手册介绍了使用Z-5000系列偏振塞曼原子吸收光谱仪如何进行石墨炉法分析，在用此仪器前，必须阅读这本手册。

火焰分析法的维修参见相应的操作手，而且也对个人安全构成伤害。

目录1前期工作 ................................................... 1-11.1检查仪器.................................................... 1-11.2 准备工作 ................................................... 1-21.2.1安装空心阴极灯............................................. 1-21.2.2打开气源................................................... 1-41.2.3打开排气管道的电源......................................... 1-51.2.3.1选择石墨管............................................... 1-51.2.3.2安装石墨管............................................... 1-61.2.4打开排气管道电源........................................... 1-91.3 Z-5000系列偏振塞曼原子吸收光谱仪............................ 1-10 2正确打开电源顺序............................................. 2-12.1打开光谱仪主机电源........................................... 2-12.2打开计算机电源............................................... 2-13开始操作软件................................................. 3-13.1启动原子吸收光谱仪的应用栏 .................................. 3-13.2启动原子吸收光谱仪的应用状态 ................................ 3-1 3.2.1在启动栏目下与仪器选择连通................................. 3-1 3.2.2在启动栏目下与仪器非选择连通............................... 3-3 3.3原子吸收光谱仪窗口的基本操作................................. 3-3 3.3.1单击和双击键............................................... 3-33.3.2窗口内容的名称和功能....................................... 3-33.3.3对话窗口的关闭............................................. 3-63.3.4输入数值和字母............................................. 3-73.3.5命名文件................................................... 3-83.3.6询求帮助................................................... 3-114.测量条件的设定.............................................. 4-14.1使用自动开始测量条件........................................ 4-1 4.2从文件库提取测量条件........................................ 4-1 4.3测量条件总缆................................................ 4-24.3.1显示方法设制窗口........................................... 4-3 4.3.2设置分析模式............................................... 4-34.3.3设置分析元素............................................... 4-34.3.4仪器设置................................................... 4-5(i)4.3.5设置分析条件............................................... 4-84.3.6设置工作曲线表............................................. 4-12 4.3.7设置样品表................................................. 4-174.3.8设置自动取样器............................................. 4-19 4.3.9 QC设置.................................................... 4-304.3.10设置报告格式.............................................. 4-43 4.3.11输入[分析名称]和[命令] .................................... 4-45 4.4测量条件的储存.............................................. 4-464.5测量条件的确认.............................................. 4-475.自动取样方式测量............................................ 5-15.1准备测量.................................................... 5-15.2准备自动取样器.............................................. 5-25.2.1提供清洗溶液............................................... 5-25.2.1.1配制清洗溶液............................................. 5-25.2.1.2运行清洗溶液............................................. 5-25.2.2调整喷嘴................................................... 5-35.2.3设置样品和试剂、容器....................................... 5-6 5.3运行冷却水.................................................. 5-95.4清洗石墨管.................................................. 5-105.5校正GA光学温度控制......................................... 5-10 5.6开始测量.................................................... 5-115.6.1开始测量................................................... 5-125.6.2检查工作曲线............................................... 5-12 5.6.3中断测量................................................... 5-135.6.4 停止测量................................................... 5-13 5．7阶段测量和连续测量......................................... 5-14 5.7.1连续测量不同的元素......................................... 5-14 5.7.2同一条件下连续测量......................................... 5-14 5.7.3使用工作曲线连续测量....................................... 5-16 5.7.4终止测量................................................... 5-175.7.5停止冷却水................................................. 5-186 手动方式测量................................................ 6-16.1准备测量.................................................... 6-16.2通冷却水.................................................... 6-26.3清洗石墨管.................................................. 6-26.4校正GA光学温度控制......................................... 6-3 6.5开始测量.................................................... 6-46.5.1进行自动调零............................................... 6-56.5.2测量标准样................................................. 6-66.5.3检查工作曲线............................................... 6-6 (ii)6.5.4测量未知样品............................................... 6-76.5.5中断测量................................................... 6-86.5.6停止测量................................................... 6-86.6终止或连续测量.............................................. 6-96.6.1改变分析元素连续测量....................................... 6-9 6.6.2同样条件下连续测量......................................... 6-9 6.6.3用工作曲线连续测量......................................... 6-11 6.6.4终止测量................................................... 6-126.6.5停止冷却水................................................. 6-13 7．处理测量结果............................................... 7-17.1测量结果显示................................................. 7-17.1.1单个元素显示............................................... 7-37.1.2详细数据表................................................. 7-37.1.3浓度表显示................................................. 7-47.1.4浓度校正表显示............................................. 7-57.1.5工作曲线显示............................................... 7-67.1.6光谱图形显示............................................... 7-77.2测量结果重新计算............................................ 7-107.2.1删除样品结果............................................... 7-107.2.2恢复样品结果............................................... 7-107.2.3样品结果互换............................................... 7-117.2.4改变测量方式............................................... 7-127.2.5 测定样品空白............................................... 7-127.2.6校正浓度................................................... 7-137.2.7样品重命名................................................. 7-147.2.8改变样品测量单位........................................... 7-147.2.9改变小数点后位数........................................... 7-157.2.10改变工作曲线.............................................. 7-157.2.11确定基线.................................................. 7-177.3储存测量结果................................................ 7-177.4打开测量结果文件............................................ 7-187.5打印测量结果................................................ 7-207.6其他应用测量结果使用........................................ 7-217.6.1交换数据................................................... 7-217.6.2使用文件交换数据........................................... 7-227.7原子吸收光谱非数据处理的启动 ................................ 7-23 8各种测量方法................................................. 8-18.1吸收模式.................................................... 8-38.2工作曲线模式................................................ 8-6(iii)8.3标准加入法（炉内加入法） .................................... 8-108.4标准加入法（炉外加入法） .................................... 8-14 8.5简单标准加入法（炉内加入法） ................................ 8-19 8.6简单标准加入法（炉外加入法） ................................ 8-24 8.7等份标准溶液测量............................................ 8-298.8修改法测量.................................................. 8-338.9回归法测量.................................................. 8-388.10浓度测量................................................... 8-448.11稀释法测量................................................. 8-488.12热注样测量................................................. 8-529QC测量..................................................... 9-19.1检查工作曲线................................................. 9-19.1.1执行....................................................... 9-19.1.2打印报告................................................... 9-19.2检查样品.................................................... 9-29.2.1执行....................................................... 9-29.2.2打印报告................................................... 9-29.3检查QC样品................................................. 9-39.3.1执行....................................................... 9-39.3.2打印报告................................................... 9-39.4检查STD .................................................... 9-49.4.1执行....................................................... 9-49.4.2打印报告................................................... 9-49.5检查回收率.................................................. 9-59.5.1执行....................................................... 9-59.5.2打印报告................................................... 9-510结束软件 ................................................... 10-110.1关闭原子吸收光谱应用程序 ................................... 10-1 10.2退出Windows ............................................... 10-111结束工作 ................................................... 11-111.1关闭仪器电源............................................... 11-111.2最终步骤................................................... 11-112监视器窗口.................................................. 12-112.1[测量]菜单 ................................................. 12-212.1.1[开始测量]和[取消测量] ..................................... 12-2 12.1.2[自动零点]命令............................................. 12-212.1.3[回归法]命令............................................... 12-2(iv)12.1.4[准备开始]和[下一个元素]命令............................... 12-2 12.1.5[结束程序]和[重新设置程序]命令............................. 12-2 12.1.6[停止]命令................................................. 12-312.2[仪器监测]菜单.............................................. 12-312.2.1[条件设置…]命令........................................... 12-312.2.2[最高温度…]命令........................................... 12-312.2.3[关闭灯源]命令............................................. 12-412.2.4[检验自动取样器]命令....................................... 12-4 12.2.5[转到波长…]命令........................................... 12-712.2.6[波长校正…]命令........................................... 12-712.2.7[PMT电压…]命令........................................... 12-8 12.2.8[背景校正…]命令........................................... 12-812.2.9[检查火焰气体]命令......................................... 12-9 12.2.10[光源温度校正]命令........................................ 12-9 12.2.11[图形]命令................................................ 12-912.2.12[设置光源位置]命令........................................ 12-10 12.3[监视器]菜单 ............................................... 12-1112.3.1[监视器条件…]命令......................................... 12-11 12.4[应用]菜单 ................................................. 12-1212.4.1[仪器启动…]命令........................................... 12-12 12.4.2[分析信息…]命令........................................... 12-13 12.4.3[仪器数据库…]命令......................................... 12-15 12.4.4[错误数据栏…]命令......................................... 12-1613消除故障................................................... 13-1 14错误信息 ................................................... 14-115偏振赛曼方法原理............................................ 15-1(v)1.前期工作在开始操作原子吸收光谱仪时,要严格履行以下程序。

奥瑞ZDQ系列激振器使用说明书目录1．产品简介 (3)2．工作原理 (3)3．技术参数 (4)4．接货和存储 (5)5．安装说明 (6)6．加油润滑 (7)7．操作说明 (10)8．维护保养 (10)9．易损件或推荐备件表 (13)．保修和服务 (14)1010．1．产品简介ZDQ型激振器是奥瑞公司采用先进技术专业制造的高效往复直线加力箱式激振器，该类激振器采用德国SKF最新研制的专用振动轴承，齿轮箱体精工制作，结构轻、密封好、散热快、不漏油、耐用可靠，性价比高，可高频连续运转，适用于各类振动设备，供货及时，服务周全。

2．工作原理图1是ZDQ型箱式激振器机构图，用来说明激振器的基本工作原理。

箱体内装有主动轴1和从动轴2，轴端各有一对重量相同的不平衡重块4（偏心块），动力带动主动轴回转，通过齿轮对3使从动轴作相对而同步的旋转，利用不平衡重回转时产生的离心惯性力使激振器产生定向激振力。

通过调整偏心块回转速度和配重塞块的数量、位置，以改变不平衡回转重量，来调整激振力和工作力矩的大小。

密封的箱体内加注齿轮油，使齿轮和轴承润滑和散热，保证传动平稳、运行可靠。

图11：主动轴；2：从动轴；3：齿轮对；4：偏心块；5：塞块；6：轴承；7：箱体图2是ZDQ型激振器的力学原理图。

两个相同的偏心块同步异向旋转，在各瞬间位置时，两根轴上所产生的离心惯性力沿X方向的分力总是相互抵消，而沿Y方向的分力总是相互迭加，因此就形成了沿Y方向的往复激振力，依靠这个力驱动筛箱子直线振动。

由图2可看出，当两个偏心块运转到（1）和（3）的位置时，它们所产生的离心惯性力完全迭加，激振力最大；转到（2）和（4）的位置时，它们的离心惯性力完全抵消，激振力为零。

图23．技术参数ZDQ系列激振器技术参数表激振器型号单机功率kw重量kg塞块设置最大激振力N S1S2S3S4S5S6S7S8静态转矩kg．cmZDQ09A27.5160028643323360637614065422045034962544710 ZDQ10A27.5130024252885317033253630378540704530496500ZDQ20A (ZDQ20AS)15(18.5)900(950)1600(2092)1820(2364)2040(2634)2160(2758)2260(2907)2380(3058)2600(3327)2820(3600)309000(395157)ZDQ30A7.55009401090119012401340139014901640179000塞块设置说明：S1——○○○○○○S2——●○○○○●S3——○●○○●○S4——○○●●○○S5——●●○○●●S6——●○●●○●S7——○●●●●○S8——●●●●●●○——偏心块孔中无塞块●——偏心块孔中有塞块塞块设置在各偏心块必须一致。

ABS3685T单层香蕉筛使用说明书内容目录1．0供货说明 (4)1．1概论 (4)1．2供货 (4)1．3技术参数表 (6)2．0转运存储 (7)2．1验货查件 (7)2．2货件存储 (7)3．0设备安装 (8)3．1筛体安装 (8)3．2驱动机构安装 (8)3．3驱动轴安装、中间传动轴安装 (9)3．4电机接线 (10)4．0关于测试 (10)5．0操作使用说明 (10)5．1安全生产 (10)5．2筛机启动和关停 (10)5．3筛机运行 (11)5．4筛机处理能力计算 (12)6．0维护保养说明 (12)6．1安全警示 (12)6．2每日检查 (13)6．3每周检查 (13)6．4排除故障 (13)6．5定期维护表 (14)6．6润滑计划表 (16)6．7电机的维护保养 (17)6．8装配说明 (17)6．9铆焊说明 (17)6．10螺栓紧固 (17)7．0筛板及其附件更换和保养 (19)8．0易损件或推荐备件表 (21)9．0供货图纸目录 (23)10．0设备保修和服务 (23)1．0供货说明1．1概论奥瑞ABS3685T单层香蕉筛是7个角度筛面高效直线振动筛，本筛机用于选煤厂原煤脱泥,精煤脱介,矸石脱介等。

该筛机应用等厚筛分原理和直线振动理论进行了优化设计，振幅、频率和激振力等振动参数设置恰当合理，侧帮、大梁、横梁和各部结构刚度大、强度高、寿命长。

一对精细工艺制作的高级奥瑞ZDQ10A箱式激振器安装在激振器大梁上，通过聚脂盘联轴器和花键传动轴相互和与驱动机构连接，可靠平稳地传递动力和直线振动力，使筛体按预定频率定向振动物料，使物料激起分层透筛前进，从入料端开始到排料端结束，通过筛面进行筛分处理。

本筛机筛分效率高，物料处理能力大。

筛体主要由侧帮、横梁、激振梁、起重梁和后背板等组成，各部件选用优质结构钢精工制作，横梁、激振梁、起重梁焊后全部热处理，使用高精数控机床进行机加工。

然后选用优质HUCK，采用先进的装配工艺将筛体铆固。

目录1 概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 仪器工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄13 系统主要技术指标┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄14 系统简要说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1 4.1 主机┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1 4.1.1 激振器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1 4.1.2 压力室┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1 4.1.3 主机后下面板┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4.2 电气控制柜（ELECTRIC CONSOLE）┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4.2.1 功率放大器（VIBRATION CONTROLLER）┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4.2.2 测量放大器┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄24.3 静压控制柜┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄25 计算机程序┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 5.1 标定菜单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2 5.2 试验菜单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 5.3 处理菜单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 5.4 绘图菜单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 5.5 汇总菜单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄3 5.6 帮助菜单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄45.7 退出菜单┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄46 仪器的配套性┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄47 操作说明┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 7.1 交付使用时的状态┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 7.2 准备工作┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5 7.3 装试样┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5 7.4 计算机操作方法┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5 7.5 系统调零┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5 7.6 试样饱和与固结┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄5 7.7 振动试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6 7.8 试验结束┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄67.9 数据处理┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄68 注意事项、一般故障及排除┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6附件（动三轴仪测量系统静态标定的几点说明）┄┄┄┄┄┄┄┄┄┄┄┄┄┄8１概述•ＤＤＳ－７０微机控制电磁式振动三轴试验系统是研究土的动力特性的实验室设备。

ORENA火灾报警及消防联动控制系统产品设计应用手册彩页：产品技术特点和优势控制器大容量，全系列控制器单机容量从64点、128点、192点、384点、768点、1536点、2304点……直至11520点，可多台控制器联网通讯，完全满足各种工程的需要，具有较高的性能价格比。

双向分布智能回路器件（探测器、模块、手报按钮）采用MCU微处理器，具有独立的智能分析和判断能力，内含智能软件，可根据现场环境的变化（温度、湿度、灰尘污染）自动调整报警阈值、滤除干扰，并与控制器双向传输信息，大大降低了误报率，加快了报警响应时间，最大限度地保证了报警的准确性。

真正的全总线系统结构系统内所有的各种探测器、模块、报警按钮、楼层火灾显示盘、回路扩展单元等外部设备全部挂接在总线上，不需额外的信号线。

系统结构简洁，节省大量线材和布线工时。

数字化信号传输二总线电流量脉宽数字化信号传输技术，通讯可靠，抗干扰性能强。

先进的自动编址功能无需人工设定地址，所有外部设备在线自动识别，自动编址，节省大量安装调试时间，提高了可靠性。

安装调试简便无极性两总线，避免了由于接线不当而引起的系统损坏。

可T形/环形任意布线，任意分支，节省大量线材和布线工时。

控制器上可显示回路器件的供电电压，方便系统调试。

大容量事件记录事件记录簿的容量为4096条，为用户日常使用管理和物业管理部门对使用情况的监督以及万一发生火灾后事故成因的分析都提供一个超长时间的可靠数据记录。

系统结构图前言奥瑞那公司成立于1995年，一直专业从事火灾自动报警设备的研发、生产、销售和服务。

200余名高素质员工、5000m2现代化厂房、众多自动化生产检测设备，严谨完善的质量管理体系，充分保证了产品的先进性和可靠性。

先进的技术和设备、严格的质量控制、优良的售后服务，是奥瑞那向客户提供可靠产品并让客户放心满意的有力保证。

奥瑞那的产品具有外形美观、质量可靠、服务优良的特点，主导产品火灾报警及消防联动控制系统已成功应用于数千项工程，在广东省消防指挥中心、广东省政协办公楼、甘肃省政府办公楼、江西省政协大厦、天健世纪花园、天然居（6栋32层住宅楼）、绿景蓝湾畔岛（8栋33层商住楼）、天鸿安柏丽晶、万科东海岸等许多重大工程中发挥着重要作用。

仪器说明书Z-5000系列偏振塞曼原子吸收光谱仪-------------------------------------（操作手册：石墨炉法）日立公司前言我会感谢你们购买了日立Z-5000系列偏振塞曼原子吸收光谱仪。

Z-5000系列偏振塞曼原子吸收光谱仪是用于元素分析的仪器这本说明书适用于具有一定化学基础知识使用。

用此仪器进行分析测定时，要求操作人场，因为仪器要求点燃火焰，原子化器需要高温加热，请牢记误操作仪器、化学试剂和样品，将不仅导致错误的分析数据操作说明由三部手册组成( Z-5000系列偏振塞曼原子吸收光谱仪维修手册。

( Z-5000系列偏振塞曼原子吸收光谱仪，火焰法分析部分手册。

( Z-5000系列偏振塞曼原子吸收光谱仪，石墨炉分析法操作手册。

安全注意事项在维修手册中介绍，所以使用仪器前一定要阅读维修手册。

石墨炉分析法操作手册介绍了使用Z-5000系列偏振塞曼原子吸收光谱仪如何进行石墨炉法分析，在用此仪器前，必须阅读这本手册。

火焰分析法的维修参见相应的操作手，而且也对个人安全构成伤害。

目录1前期工作 ................................................... 1-11.1检查仪器.................................................... 1-11.2 准备工作 ................................................... 1-21.2.1安装空心阴极灯............................................. 1-21.2.2打开气源................................................... 1-41.2.3打开排气管道的电源......................................... 1-51.2.3.1选择石墨管............................................... 1-51.2.3.2安装石墨管............................................... 1-61.2.4打开排气管道电源........................................... 1-91.3 Z-5000系列偏振塞曼原子吸收光谱仪............................ 1-102正确打开电源顺序............................................. 2-12.1打开光谱仪主机电源........................................... 2-12.2打开计算机电源............................................... 2-13开始操作软件................................................. 3-13.1启动原子吸收光谱仪的应用栏 .................................. 3-13.2启动原子吸收光谱仪的应用状态 ................................ 3-13.2.1在启动栏目下与仪器选择连通................................. 3-13.2.2在启动栏目下与仪器非选择连通............................... 3-33.3原子吸收光谱仪窗口的基本操作................................. 3-33.3.1单击和双击键............................................... 3-33.3.2窗口内容的名称和功能....................................... 3-33.3.3对话窗口的关闭............................................. 3-63.3.4输入数值和字母............................................. 3-73.3.5命名文件................................................... 3-83.3.6询求帮助................................................... 3-114.测量条件的设定.............................................. 4-14.1使用自动开始测量条件........................................ 4-14.2从文件库提取测量条件........................................ 4-14.3测量条件总缆................................................ 4-24.3.1显示方法设制窗口........................................... 4-34.3.2设置分析模式............................................... 4-34.3.3设置分析元素............................................... 4-34.3.4仪器设置................................................... 4-5(i)4.3.5设置分析条件............................................... 4-84.3.6设置工作曲线表............................................. 4-124.3.7设置样品表................................................. 4-174.3.8设置自动取样器............................................. 4-194.3.9 QC设置.................................................... 4-304.3.10设置报告格式.............................................. 4-434.3.11输入[分析名称]和[命令] .................................... 4-454.4测量条件的储存.............................................. 4-464.5测量条件的确认.............................................. 4-475.自动取样方式测量............................................ 5-15.1准备测量.................................................... 5-15.2准备自动取样器.............................................. 5-25.2.1提供清洗溶液............................................... 5-25.2.1.1配制清洗溶液............................................. 5-25.2.1.2运行清洗溶液............................................. 5-25.2.2调整喷嘴................................................... 5-35.2.3设置样品和试剂、容器....................................... 5-65.3运行冷却水.................................................. 5-95.4清洗石墨管.................................................. 5-105.5校正GA光学温度控制......................................... 5-105.6开始测量.................................................... 5-115.6.1开始测量................................................... 5-125.6.2检查工作曲线............................................... 5-125.6.3中断测量................................................... 5-135.6.4 停止测量................................................... 5-135．7阶段测量和连续测量......................................... 5-145.7.1连续测量不同的元素......................................... 5-145.7.2同一条件下连续测量......................................... 5-145.7.3使用工作曲线连续测量....................................... 5-165.7.4终止测量................................................... 5-175.7.5停止冷却水................................................. 5-186 手动方式测量................................................ 6-16.1准备测量.................................................... 6-16.2通冷却水.................................................... 6-26.3清洗石墨管.................................................. 6-26.4校正GA光学温度控制......................................... 6-36.5开始测量.................................................... 6-46.5.1进行自动调零............................................... 6-56.5.2测量标准样................................................. 6-66.5.3检查工作曲线............................................... 6-6(ii)6.5.4测量未知样品............................................... 6-76.5.5中断测量................................................... 6-86.5.6停止测量................................................... 6-86.6终止或连续测量.............................................. 6-96.6.1改变分析元素连续测量....................................... 6-96.6.2同样条件下连续测量......................................... 6-96.6.3用工作曲线连续测量......................................... 6-116.6.4终止测量................................................... 6-126.6.5停止冷却水................................................. 6-137．处理测量结果............................................... 7-17.1测量结果显示................................................. 7-17.1.1单个元素显示............................................... 7-37.1.2详细数据表................................................. 7-37.1.3浓度表显示................................................. 7-47.1.4浓度校正表显示............................................. 7-57.1.5工作曲线显示............................................... 7-67.1.6光谱图形显示............................................... 7-77.2测量结果重新计算............................................ 7-107.2.1删除样品结果............................................... 7-107.2.2恢复样品结果............................................... 7-107.2.3样品结果互换............................................... 7-117.2.4改变测量方式............................................... 7-127.2.5 测定样品空白............................................... 7-127.2.6校正浓度................................................... 7-137.2.7样品重命名................................................. 7-147.2.8改变样品测量单位........................................... 7-147.2.9改变小数点后位数........................................... 7-157.2.10改变工作曲线.............................................. 7-157.2.11确定基线.................................................. 7-177.3储存测量结果................................................ 7-177.4打开测量结果文件............................................ 7-187.5打印测量结果................................................ 7-207.6其他应用测量结果使用........................................ 7-217.6.1交换数据................................................... 7-217.6.2使用文件交换数据........................................... 7-227.7原子吸收光谱非数据处理的启动 ................................ 7-238各种测量方法................................................. 8-18.1吸收模式.................................................... 8-38.2工作曲线模式................................................ 8-6(iii)8.3标准加入法（炉内加入法） .................................... 8-108.4标准加入法（炉外加入法） .................................... 8-148.5简单标准加入法（炉内加入法） ................................ 8-198.6简单标准加入法（炉外加入法） ................................ 8-248.7等份标准溶液测量............................................ 8-298.8修改法测量.................................................. 8-338.9回归法测量.................................................. 8-388.10浓度测量................................................... 8-448.11稀释法测量................................................. 8-488.12热注样测量................................................. 8-529QC测量..................................................... 9-19.1检查工作曲线................................................. 9-19.1.1执行....................................................... 9-19.1.2打印报告................................................... 9-19.2检查样品.................................................... 9-29.2.1执行....................................................... 9-29.2.2打印报告................................................... 9-29.3检查QC样品................................................. 9-39.3.1执行....................................................... 9-39.3.2打印报告................................................... 9-39.4检查STD .................................................... 9-49.4.1执行....................................................... 9-49.4.2打印报告................................................... 9-49.5检查回收率.................................................. 9-59.5.1执行....................................................... 9-59.5.2打印报告................................................... 9-510结束软件 ................................................... 10-110.1关闭原子吸收光谱应用程序 ................................... 10-110.2退出Windows ............................................... 10-111结束工作 ................................................... 11-111.1关闭仪器电源............................................... 11-111.2最终步骤................................................... 11-112监视器窗口.................................................. 12-112.1[测量]菜单 ................................................. 12-212.1.1[开始测量]和[取消测量] ..................................... 12-212.1.2[自动零点]命令............................................. 12-212.1.3[回归法]命令............................................... 12-2(iv)12.1.4[准备开始]和[下一个元素]命令............................... 12-212.1.5[结束程序]和[重新设置程序]命令............................. 12-212.1.6[停止]命令................................................. 12-312.2[仪器监测]菜单.............................................. 12-312.2.1[条件设置…]命令........................................... 12-312.2.2[最高温度…]命令........................................... 12-312.2.3[关闭灯源]命令............................................. 12-412.2.4[检验自动取样器]命令....................................... 12-412.2.5[转到波长…]命令........................................... 12-712.2.6[波长校正…]命令........................................... 12-712.2.7[PMT电压…]命令........................................... 12-812.2.8[背景校正…]命令........................................... 12-812.2.9[检查火焰气体]命令......................................... 12-912.2.10[光源温度校正]命令........................................ 12-912.2.11[图形]命令................................................ 12-912.2.12[设置光源位置]命令........................................ 12-1012.3[监视器]菜单 ............................................... 12-1112.3.1[监视器条件…]命令......................................... 12-1112.4[应用]菜单 ................................................. 12-1212.4.1[仪器启动…]命令........................................... 12-1212.4.2[分析信息…]命令........................................... 12-1312.4.3[仪器数据库…]命令......................................... 12-1512.4.4[错误数据栏…]命令......................................... 12-1613消除故障 ................................................... 13-1 14错误信息 ................................................... 14-115偏振赛曼方法原理............................................ 15-1(v)1.前期工作在开始操作原子吸收光谱仪时,要严格履行以下程序。
