!20033WN6低压断路器・结构和操作・类型・规划和安装3WN6，4极型，带双向机械联锁机构(安装在左侧)3WX3666-1JA001目录1. 一般说明 (6)1.1. 应用 (6)1.2. 类型 (6)1.3. 规格 (6)1.4. 工作条件 (7)1.5. 安装 (7)1.6. 变压器和电缆对短路电流的影响 (7)1.7. 断路器选型准则 — 概述 (9)2. 断路器的结构和操作 (10)2.1. 结构 (10)2.2. 操作机构 (12)2.3. 合闸 (13)2.3.1. 合闸就绪条件 (13)2.3.2. 防止合闸的锁定 (13)2.4. 分闸 (13)2.5. 辅助脱扣器 (14)2.6. 分闸和锁定装置 (15)2.7. 双向机械联锁机构 (18)2.8. 过电流脱扣器系统 (19)2.8.1. 结构 (19)2.8.2. 过电流脱扣器功能一览表 (21)2.8.2.1. 时间电流曲线和脱扣特性 (25)2.8.3. 过电流脱扣器的功能 (32)2.8.3.1. 过载保护过载反时限脱扣“a” (32)2.8.3.2. 短路保护 (33)2.8.3.3. 接地故障保护接地故障脱扣“g” (33)2.8.3.4. LCD工作电流显示 (35)2.8.3.5. 脱扣和/或报警的电子显示和信号 (35)2.8.3.6. 功能测试 (36)2.8.3.7. 附加功能 (36)2.8.3.8. 选择用于电动机和发电机断路器的过电流脱扣器 (38)2.8.4. 带“短时分级控制”(ZSS)的短路保护 (39)2.8.4.1. 概述 (39)2.8.4.2. “短时分级控制” (ZSS)的实例 (40)2.8.5. 通过PROFIBUS-DP进行通讯 (42)2.8.6. 手动操作装置 (44)2.9. 作为负载隔离器的断路器 (44)2.10. 机械重合闸锁定装置 (44)3. 类型 (45)3.1. 固定式断路器 (45)3.1.1. 安装 (45)3.1.2. 闭锁装置 (45)3.2. 抽出式断路器 (45)3.2.1. 导向框架 (45)3.2.2. 导向框架内的断路器位置 (46)3.2.3. 位置信号开关 (47)3.2.4. 安全挡板 (48)3.2.5. 编码系统 (49)3.2.6. 联锁装置 (49)3.3. 固定式断路器和抽出式断路器的主回路连接 (50)23WN6低压断路器目录33.4. 辅助回路连接 (51)3.4.1. 辅助触头和信号触头 (51)3.4.2. 辅助回路接线 (51)3.4.2.1. 固定式断路器 (51)3.4.2.2. 抽出式断路器 (51)3.4.3. 确定辅助接线端子的所需数量 (52)3.5. 3WN6的短路和接地装置 (53)4. 规划和安装..................................................................................................................................................554.1. 断路器选型. (55)4.2. 工作电流的额定值降低 (58)4.2.1. 周围温度和额定工作电流 (58)4.2.2. 安装到柜内 (59)4.3. 安全间隙 (62)4.3.1. 固定式和抽出式 (62)4.3.2. 不带灭弧室罩的断路器 (63)4.3.3. 带灭弧室罩的断路器 (64)4.3.4. 位于导向框架后侧上的隔板 (65)4.3.5. 相间隔板 (65)4.4. 安装 (66)4.5. 主回路连接和辅助回路连接 (68)4.5.1. 将辅助接线与固定式断路器相连 (68)4.5.2. 将辅助接线与抽出式断路器相连 (69)4.5.3. 与接线端子X300和X400相连的控制和测量导线 (69)4.6. 连接主回路 (70)4.6.1. 通过母排连接 (70)4.6.2. 通过母排连接的实例 (71)4.6.3. 拧紧力矩 (72)4.6.4. 通过电缆连接 (72)4.6.5. 连接铜母排系统 (72)4.6.6. 连接铝母排系统 (75)4.7. 电路实例 (77)4.7.1. 接口模块 (77)4.7.2. “合闸就绪”信号所需的条件 (77)4.7.3. 在变压器与低压进线断路器之间进行接地故障检测 (80)4.7.4. 脱扣信号和报警信号所需的控制电路 (81)4.7.5. 控制电路的信号转换 (81)4.7.6. 超温和µP 报警信号用的控制电路 (82)4.7.7. 负载监控和负载脱落信号用的控制电路 (82)4.7.8. 过载或短路信号用的控制电路 (83)4.7.9. 接地故障、过载或短路信号用的控制电路 (83)5. 技术数据 (84)6. 电路图 (87)7. 改装和改型...................................................................................................................................................927.1. 步骤. (92)7.2. 额定铭牌和ID 编号 (93)7.3. 订货号的结构 (93)7.4. 更换、改装和备件 (97)7.5. 用3WN6替代3WN5所需的适配器 (105)8. 尺寸图 (106)9. 故障排除 (114)10. 过电流脱扣器调节表 (116)11. 操作说明和规划工具 (118)目录3WN6低压断路器4附件1.断路器的过电流脱扣器，H 型和J/K 型...................................................................................................1211.1. 概述. (123)1.2. 投入运行 (124)1.3. 脱扣特性曲线 (129)1.4. 脱扣后重新投运 (132)1.5. 附加功能 (133)1.6. 菜单 (134)1.7. 测试脱扣功能 (141)1.8. 更换过电流脱扣器 (143)1.9. 参数设定检查表 (146)1.10. 其他操作说明书..............................................................................................................................1472.断路器的过电流脱扣器，N 型和P 型.. (148)2.1. 概述 (150)2.2. 投入运行 (151)2.3. 特性曲线 (155)2.4. 脱扣后重新投运 (158)2.5. 附加功能 (159)2.6. 菜单 (160)2.7. 测试脱扣功能 (168)2.8. 更换过电流脱扣器 (170)2.9. 参数设定检查表 (173)2.10. 其他操作说明书 (174)3.D 、E 、F 、H 、J 、K 、N 、P 型过电流脱扣器的PROFIBUS-DP 通讯功能和/或测量功能 (175)4.D 、E 、F 、H 、J 、K 、N 、P 型3WN6过电流脱扣器配套件，带有附加功能2 (186)4.1. 附加功能 (189)4.2. 接线端子配置 (189)4.3. 信号 (189)4.4. 带有“短时分级控制”(“ZSS ”)的短路保护 (191)4.5. 组装 (193)4.6. 其他相关操作说明书 (197)4.7. 技术数据..........................................................................................................................................1975. 欠电压脱扣器.............................................................................................................................................1986.过电流脱扣器的手持装置 (211)6.1. 概述 (212)6.2. 投入运行 (213)6.3. 菜单 (214)6.4. 电源 (227)6.5. 其他操作说明书..............................................................................................................................2277. 中性线电流互感器 (228)8. 用于固定安装断路器的双向机械联锁装置 (232)9. 用于抽出式安装的断路器的双向机械联锁装置 (251)前言3WN6低压断路器5由西门子制造的附加断路器3VF – 结构紧凑、范围广泛、性能高强紧凑的MCCB(小型断路器)系列。

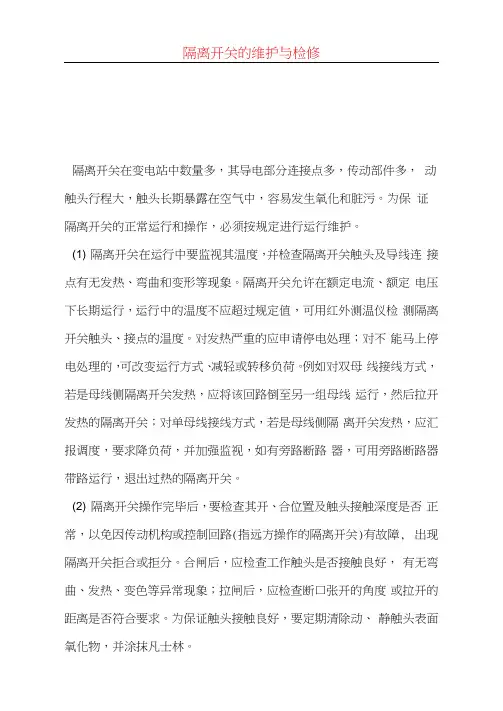

隔离开关的维护与检修隔离开关在变电站中数量多，其导电部分连接点多，传动部件多，动触头行程大，触头长期暴露在空气中，容易发生氧化和脏污。
为保证隔离开关的正常运行和操作，必须按规定进行运行维护。
(1) 隔离开关在运行中要监视其温度，并检查隔离开关触头及导线连接点有无发热、弯曲和变形等现象。
隔离开关允许在额定电流、额定电压下长期运行，运行中的温度不应超过规定值，可用红外测温仪检测隔离开关触头、接点的温度。
对发热严重的应申请停电处理；对不能马上停电处理的，可改变运行方式、减轻或转移负荷。
例如对双母线接线方式，若是母线侧隔离开关发热，应将该回路倒至另一组母线运行，然后拉开发热的隔离开关；对单母线接线方式，若是母线侧隔离开关发热，应汇报调度，要求降负荷，并加强监视，如有旁路断路器，可用旁路断路器带路运行，退出过热的隔离开关。
(2) 隔离开关操作完毕后，要检查其开、合位置及触头接触深度是否正常，以免因传动机构或控制回路(指远方操作的隔离开关)有故障, 出现隔离开关拒合或拒分。
合闸后，应检查工作触头是否接触良好，有无弯曲、发热、变色等异常现象；拉闸后，应检查断口张开的角度或拉开的距离是否符合要求。
为保证触头接触良好，要定期清除动、静触头表面氧化物，并涂抹凡士林。
(3) 检查隔离开关的支持绝缘子是否清洁、完好，有无裂纹、损坏、放电等痕迹，有无放电响声或其他异常声音。
如果隔离开关的支持绝缘子有放电现象，或者其损坏程度严重时，应停电处理。
为防止污闪, 要定期对绝缘子表面进行清洗或打扫。
(4) 定期检查隔离开关的防误闭锁装置是否完好，电磁锁、机械锁等有无损坏现象，销子是否锁牢，辅助触点位置是否正确且接触良好。
对轴承、轴套、齿轮、蜗轮、蜗杆等转动部位定期加润滑油，必要时, 先清洗后再加以润滑。
(5) 带有接地刀闸的隔离开关在接地时，检查接地刀闸是否接触良好，是否正确闭锁。
(6) 检查引线有无松动、摆动和烧伤断股等现象。
(7) 检查隔离开关本体、连杆和转轴等机械部分是否变形，各部件连接是否良好，位置是否正确，有无悬挂杂物。

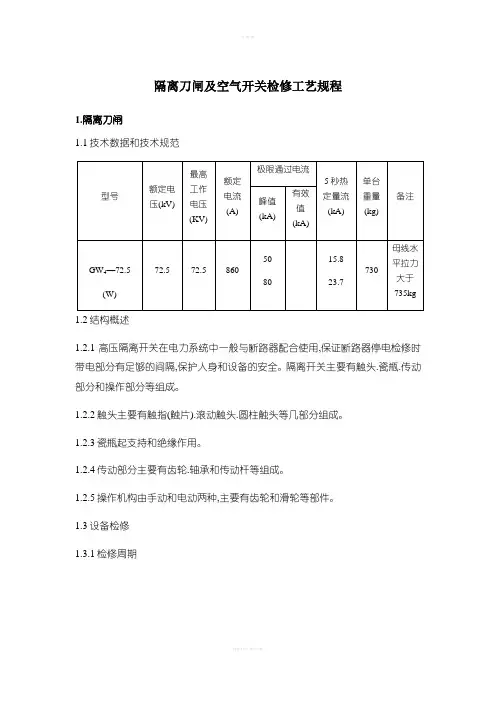

隔离刀闸及空气开关检修工艺规程1.隔离刀闸1.1技术数据和技术规范1.2结构概述1.2.1高压隔离开关在电力系统中一般与断路器配合使用,保证断路器停电检修时带电部分有足够的间隔,保护人身和设备的安全。
隔离开关主要有触头.瓷瓶.传动部分和操作部分等组成。
1.2.2触头主要有触指(触片).滚动触头.圆柱触头等几部分组成。
1.2.3瓷瓶起支持和绝缘作用。
1.2.4传动部分主要有齿轮.轴承和传动杆等组成。
1.2.5操作机构由手动和电动两种,主要有齿轮和滑轮等部件。
1.3设备检修1.3.1检修周期1.3.1.1室外装置的隔离开关一般每3-5年大修一次。
1.3.1.2隔离开关的小修每年一次。
1.3.1.3用于频繁操作.无秽地区等可根据实际情况,核定大小修周期。
临时发现重大缺陷应申请临修予以处理。
1.3.2检修项目及内容(序号前打*者为小修项目)。
5检修后的调整4.7装复后二次回路(包括电机)绝缘电阻不少于1MΩ。
5.1三相合闸同期:和不大于 5 毫米。
5.4触头与触指可靠接触,两排触指压力均匀,中心一2交流接触器2.1交流接触器设备规范2.2设备检修2.2.1检修周期交流接触器由于操作频繁，半年小修一次，1－3年大修一次，对操作特别频繁的应半年大修一次2.2.2检修项目及内容2.3 交流接触器常见故障及处理方法3.YSA2智能型万能断路器3.1设备概述3.1.1技术参数3.1.2 YSA2系列智能型万能式断路器的特点YSA2系列智能型万能式断路器，具有结构紧凑、体积小、可靠性高、全分断时间短、无飞弧等特点，所配智能型控制器除具有多功能保护特性外，还具有电流表、电压表、功率、功率因数表、故障检查、自诊断等多种辅助功能。
同时具有通讯接口，实现远距离的“四遥”功能。
为适应直接接地系统中的小电流接地要求（整定电流≥40A）和高阻接地系统中的接地保护要求（整定电流1—5A），增加了漏电保护功能。
欠压后备保护装置，不仅具有动作值和时间可整定配合的欠压延时保护功能，和智能控制器配合作为断路器的双重后备保护，而且还可作为线路故障的后备保护。
DR2三柱水平旋转双端口户外高压交流隔离开关设备维护检修手册二零一四年十二月目次前 言 (2)1 适用范围及引用文件 (3)1.1 适用范围 (3)1.2 引用文件 (3)2 技术参数表 (4)2.1隔离开关技术参数表 (4)2.2 220kV隔离开关浴盆曲线图 (5)3 检修周期及项目 (5)3.1 C类检修项目及周期 (5)3.2 B类检修项目及周期 (9)3.3 A类检修项目及周期 (12)4 维护及检修准备工作 (16)4.1 C类检修项目要求 (16)4.2 B类检修项目要求 (17)4.3 A类检修项目要求 (19)4.4成本估算 (19)4.5维护检修准备要求 (20)4.6 维护检修危险点及预控措施 (20)4.7维护检修工作流程 (22)5 维护检修质量标准 (23)5.1 C类检修质量标准 (23)5.2 B类检修质量标准 (27)5.3 A类检修质量标准 (31)6.相关资料性附录 (36)附录一隔离开关机构配置情况 (36)附录二电动箱二次图 (38)附录三备品备件 (41)附录四常用螺栓紧固力矩N.m (42)附录五 DR2型隔离开关A修报告 (43)附录六全寿命周期成本LCC的计算 (45)前 言为了提高交流高压隔离开关设备的检修质量，使设备的检修工作达到制度化、规范化，保证高压隔离开关设备的安全、可靠和经济运行，特制定本维护检修手册。
本手册是依据国际、国家等颁发的有关标准、规程、制度并结合高压交流隔离开关设备评估分析以及现场运行经验而制定的。
本手册对高压交流隔离开关的检修工作进行了规范。
检修包括检查（检测）和修理两部分内容。
检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。
本手册规范了DR2型高压隔离开关如何进行检修工作。
本规范由中国南方电网公司生产设备管理部提出、归口管理和负责解释。
本规范起草单位：本规范主要审查人员：本规范自发布之日起实施。

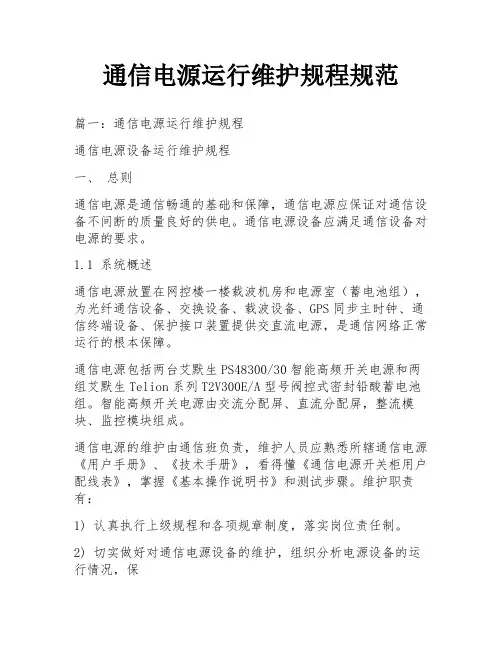

通信电源运行维护规程规范篇一：通信电源运行维护规程通信电源设备运行维护规程一、总则通信电源是通信畅通的基础和保障，通信电源应保证对通信设备不间断的质量良好的供电。
通信电源设备应满足通信设备对电源的要求。
1.1 系统概述通信电源放置在网控楼一楼载波机房和电源室（蓄电池组），为光纤通信设备、交换设备、载波设备、GPS同步主时钟、通信终端设备、保护接口装置提供交直流电源，是通信网络正常运行的根本保障。
通信电源包括两台艾默生PS48300/30智能高频开关电源和两组艾默生Telion系列T2V300E/A型号阀控式密封铅酸蓄电池组。
智能高频开关电源由交流分配屏、直流分配屏，整流模块、监控模块组成。
通信电源的维护由通信班负责，维护人员应熟悉所辖通信电源《用户手册》、《技术手册》，看得懂《通信电源开关柜用户配线表》，掌握《基本操作说明书》和测试步骤。
维护职责有：1) 认真执行上级规程和各项规章制度，落实岗位责任制。
2) 切实做好对通信电源设备的维护，组织分析电源设备的运行情况，保证设备完好、系统运行正常。
3) 发生故障时，要迅速采取措施，组织抢修并向上级报告。
4) 提出设备的更新和改造项目，经上级批准后进行实施。
5) 管理电源设备的原始记录和技术档案资料。
6) 加强人员培训，学习业务技术和先进经验，不断提高维护水平。
1.2 检修申请流程1.2.1 接到电气值班人员线路停电和恢复供电通知，维护人员必须在通信电源设备现场，密切监视备用电源和蓄电池的工作状态，发现问题及时处理，并做好记录。
1.2.2 长时间失去交流供电时，仅有蓄电池备用，维护人员应密切监视蓄电池的供电电压。
当蓄电池供电电压降至-46V时，应关闭备用设备电源，尽量减少直流供电负载，并及时与电气值班人员联系。
如同时遇电网事故，通信中断将影响电网事故处理时，以保证主要通信畅通为原则，不考虑蓄电池损坏问题。
2.3通信电源设备检修前，按规定报检修申请，申请批准后，在批复的工作期限内履行工作票手续，完成检修作业。

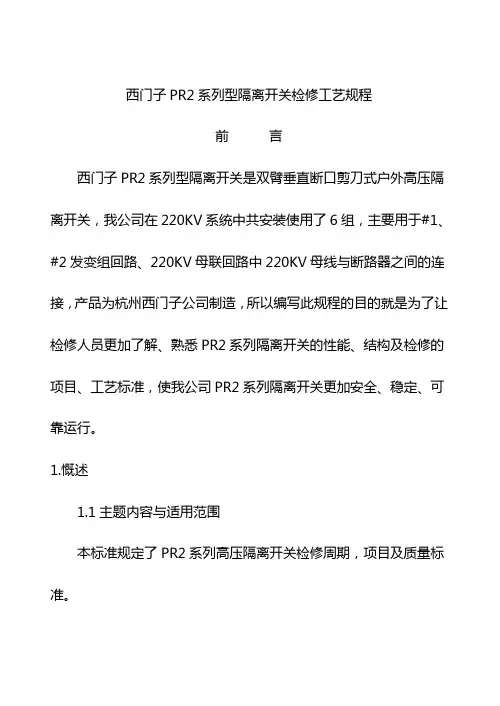

西门子PR2系列型隔离开关检修工艺规程前言西门子PR2系列型隔离开关是双臂垂直断口剪刀式户外高压隔离开关，我公司在220KV系统中共安装使用了6组，主要用于#1、#2发变组回路、220KV母联回路中220KV母线与断路器之间的连接，产品为杭州西门子公司制造，所以编写此规程的目的就是为了让检修人员更加了解、熟悉PR2系列隔离开关的性能、结构及检修的项目、工艺标准，使我公司PR2系列隔离开关更加安全、稳定、可靠运行。
1.慨述1.1主题内容与适用范围本标准规定了PR2系列高压隔离开关检修周期，项目及质量标准。
本标准适用于PR2系列型型高压隔离开关的检修工作。
引用标准PR2系列隔离开关安装维护手册（西门子股份有限公司）。
2 . PR2系列隔离开关型号说明及结构和工作原理2.1 PR2系列隔离开关的型号说明PR20-M31 PR2=双臂垂直式，0=不带接地闸刀，M=电动操作机构，31=Ie=3150A.PR21-MH31 PR2=双臂垂直式，1=带1把接地闸刀，M=主刀电动操作机构，H=地刀手动操作机构（无电磁锁），31=Ie=3150A.2．2 PR2系列隔离开关的结构和工作原理西门子PR2系列型隔离开关是双臂垂直断口剪刀式户外高压隔离开关，由三个单极组成一台三极电器，隔离开关的静触头安装于输电母线上，在其分闸后形成垂直方向的绝缘断口，闸刀的动作方式为双臂垂直伸缩式。
产品结构包括底座、绝缘支柱、传动装置、导电闸刀、静触头、操动机构等，每极隔离开关配装一个接地开关供断口下端接地用，接地开关为单杆分布动作式。
3.出厂技术数据3.1我公司PR2系列高压隔离开关技术参数：3.2 MA-7684N操作机构主要参数3.3调试主要技术数据4．检修周期和项目根据厂家说明书之规定，该产品为免维护产品，为确保安全可靠，作如下规定：4．1大修周期和项目4.1.1大修20年一次。
4.1.2本体的分解检修。
4.1.3动静触头装配的分解检修。

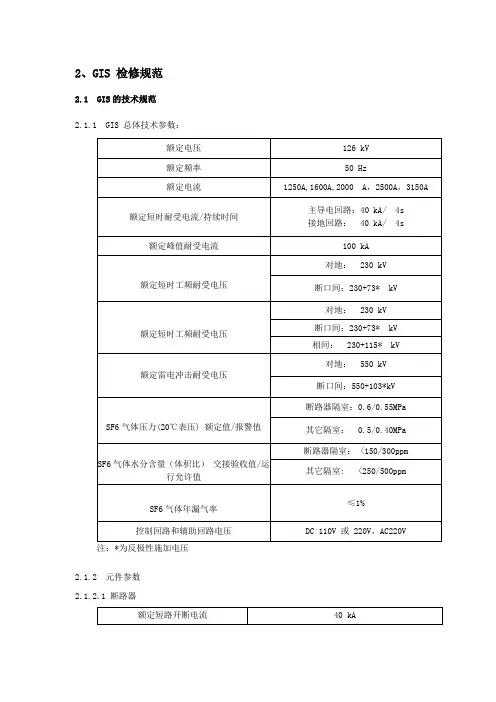

2、GIS 检修规范2.1 GIS的技术规范2.1.1 GIS 总体技术参数：注：*为反极性施加电压2.1.2 元件参数2.1.2.1 断路器32 2.1.2.2 隔离开关2.1.2.3 接地开关2.1.2.4 电流互感器2.1.2.5 电压互感器2.1.2.6 避雷器2.1.2.7 出线套管2.1.3使用环境条件特殊环境条件另定。
2.2 维护与检修项目GIS 的维护与检修可分为巡视检查、一般检修、定期检修和临时检修四种。
2.2.1 巡视检查主要是对运行中的设备进行外观检查。
目视其有无异常情况。
一般每天或每周进行一次。
一般巡视检查内容见表2.2.2 一般检修一般检修是指将 GIS 停止运行，从外部进行一般检查与修理。
一般检修内容见表2.2.3 定期检修定期检修是指将 GIS 退出运行，将主回路元件解体所进行检查，根据需要更换不能继续使用的零部件。
详细检修内容见表:2.2.4 临时检修临时检修是指在下述情况下，对认为有必要检修的部位临时进行的检修：a.发现异常情况；b.高压开关装置已达到规定的操作次数。
见表特殊环境条件另定。
2.2 维护与检修项目GIS 的维护与检修可分为巡视检查、一般检修、定期检修和临时检修四种。
2.2.1 巡视检查主要是对运行中的设备进行外观检查。
目视其有无异常情况。
一般每天或每周进行一次。
一般巡视检查内容见表2.2.2 一般检修一般检修是指将 GIS 停止运行，从外部进行一般检查与修理。
一般检修内容见表2.2.3 定期检修定期检修是指将 GIS 退出运行，将主回路元件解体所进行检查，根据需要更换不能继续使用的零部件。
详细检修内容见表:2.2.4 临时检修临时检修是指在下述情况下，对认为有必要检修的部位临时进行的检修：a.发现异常情况；2.3 检修后的试验通常GIS 检修后，要根据检修内容按以下进行有关项目的试验。
2.3.1机械操作和机械特性试验断路器机械操作和机械特性试验断路器在进行电动操作之前，先进行慢分、慢合两次,应无异常现象。
隔离开关维护保养手册隔离开关维护保养手册隔离开关是一种用于控制电路通断的重要设备，为了保证其正常运行和延长使用寿命，定期维护保养是必不可少的。
下面是一份关于隔离开关维护保养的步骤指南。
第一步：确认安全在进行任何维护保养工作之前，首先要确保安全。
切断隔离开关所连接的电源，并采取适当的措施防止意外通电。
第二步：检查外观仔细检查隔离开关的外观，观察是否有明显的损坏或松动。
如果发现任何问题，需要及时修复或更换。
第三步：清洁开关使用干净的布或软刷清洁隔离开关的外壳和连接部件。
确保开关表面没有灰尘或其他污垢。
第四步：检查机械部件对隔离开关的机械部件进行检查。
确保开关的各个部件都能正常运动，并没有卡住或损坏的情况。
如果有需要，可以润滑关键的机械部件。
第五步：检查电气连接仔细检查隔离开关的电气连接，确保电线插头和插座之间的接触良好。
如果有松动或腐蚀的情况，需要进行修复或更换。
第六步：测试开关功能使用专门的测试设备或工具，对隔离开关的功能进行测试。
确保开关能够正常切换电路，且没有异常情况发生。
第七步：记录维护记录在进行维护保养工作时，要详细记录每一项操作和检查结果。
这将有助于追踪开关的历史记录和及时发现潜在问题。
第八步：定期维护制定一个定期维护计划，根据使用情况和厂家建议，定期对隔离开关进行维护保养。
这将有助于确保隔离开关的稳定性和可靠性。
综上所述，隔离开关的维护保养工作需要经过一系列步骤。
只有定期进行维护，确保开关的正常运行，才能提高其使用寿命并减少故障的发生。
附件：变电站调控数据交互规范（试行）根据公司《关于全面推进大运行体系建设的工作意见》(国家电网调〔2012〕263号)的要求，按照“调控一体化”建设模式，梳理调控业务需求、优化数据处理流程、明晰监控数据接入方式，已经成为当务之急。
遵照“告警直传，远程浏览，数据优化，认证安全”技术原则，本规范提出通过优化调控实时数据、直传设备告警信息、远程浏览变电站全景、强化调控指令安全认证，实现对变电站设备的远方监控。
为满足大运行体系的要求，调控中心可通过接收优化后的实时数据和设备告警信息以及使用远程浏览等工具，实现对变电站设备的远程监控。
为满足大检修体系的要求，运维站可通过接收设备告警信息和使用远程浏览等工具，实现对变电站设备的远程运维。
一、优化调控实时数据调控实时数据是调控一体化和调度一体化功能应用的主要数据来源，要求及时、准确和可靠。
调控实时数据可分为电网运行数据、电网故障信号、设备监控数据三大类，由厂站端远动通信工作站完成直采直送，以DL/T634.5101 、DL/T634.5104通信规约实现数据传输，直接关联调度主站系统电网结构设备模型、实时数据库和图形画面等。
（一）电网运行数据以满足电网调度指挥与电网运行分析需求为主，在原调度远动数据基础上补充变电运行监视数据。
采集数据应符合智能电网调度技术支持系统信息模型要求。
本节描述的电网运行数据仅限稳态数据，主要包括：1．交流系统量测数据（1）线路有功、无功、电流，线路电压；（2）主变/换流变各侧有功、无功、电流；（3）母联（分段）有功、无功、三相电流；（4）旁路有功、无功、电流；（5）电容、电抗无功、电流；（6）二分之三接线方式断路器电流；（7）电网电压，频率；（8）主变/换流变档位、温度；（9）电抗器温度；（10）站内交、直流电源电压、电流；2．直流系统量测数据（1）交流滤波器大组无功、电流；（2）直流极电压、电流、有功功率；（3）换流阀点火角；（4）换流阀熄火角；（5）双极直流有功功率；（6）直流与交流系统交换无功功率；（7）接地极引线电流；（8）中性母线电压；（9）极功率参考值；（10）极功率升降速率参考值；（11）极电流参考值；（12）极电流升降速率参考值；（13）双极功率参考值；（14）双极功率升降速率参考值。
6～10.5kV隔离开关检修维护作业指导书一、目的与范围为了加强公司各电站6～10.5kV隔离开关检修、试验技术工作，确保6～10.5kV隔离开关检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保隔离开关检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。
本指导书适用于额定电压6～10.5kV的隔离开关（柜）的定期维护、检修、缺陷处理现场检修、试验。
其他类型的隔离开关（柜）的现场检修、试验可参照执行。
隔离开关的检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。
二、规范性引用文件（含验收标准等）GBJ147—90《电气装置安装工程高压电器施工验收规范》GB1984－1989 《交流高压隔离开关》GB11022－89《高压开关设备通用技术条件》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50171—92《电气装置安装工程盘、柜及二次回路接线施工验收规范》JGJ46—88《施工现场临时用电安全技术规范》SD132－85《交流高压隔离开关技术条件》SJT31002－94《设备维护保养通则》DL/T596—2005《电力设备预防性试验规程》DL408—91《电业安全工作规程》《隔离开关使用维护说明书》三、作业过程控制3.1 作业准备3.1.1 人员配备3.1.3消耗材料包括备品3.2 作业项目、方法、标准、风险评估、风险预控措施3.2.1作业项目风险评估、风险预控措施43.2.2作业项目、方法、标准56789四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡风险控制措施卡工作内容：4.5 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.6设备名牌参数设备技术台账4.7设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
红星v2维修手册
（最新版）
目录
1.红星 v2 维修手册概述
2.手册中的主要内容
3.使用手册进行维修的注意事项
4.结论
正文
红星 v2 维修手册概述
红星 v2 维修手册是一本专业的维修指南，它为维修人员提供了关于红星 v2 设备的详细维护和修理信息。
这本手册适用于所有红星 v2 设备的拥有者和维修技术人员，可以帮助他们进行设备的日常维护和修理工作。
手册中的主要内容
红星 v2 维修手册主要包括以下几个部分：
1.设备概述：这部分介绍了红星 v2 设备的基本信息，包括设备的主要功能、结构和特点。
2.设备维护：这部分提供了设备的日常维护方法和周期，以确保设备的正常运行和延长设备寿命。
3.设备修理：这部分详细介绍了设备的修理流程和方法，包括设备的拆卸、检查、更换零部件和组装等步骤。
4.故障排除：这部分列举了设备可能出现的各种故障，并提供了相应的解决方法。
使用手册进行维修的注意事项
在使用红星 v2 维修手册进行设备维修时，需要注意以下几点：
1.在维修前，确保已经关闭设备的电源，并拔掉所有连接线。
2.在拆卸设备时，要按照手册中的顺序进行，以免损坏设备零部件。
3.在更换零部件时，要使用与原设备相同型号和规格的零部件。
4.在组装设备时，要按照手册中的顺序进行，并确保所有零部件都安装到位。
5.在维修完成后，要进行设备的测试，以确保设备已经修复。
结论
红星 v2 维修手册是一本实用的维修指南，它为维修人员提供了详细的设备维护和修理信息。
调试步骤上海西门子开关有限公司8BK20型可移开式金属封闭/铠装高压开关柜现场维护检修作业导则目录2．引用标准..........................................3．技术参数..........................................4．产品结构..........................................5五防联锁功能..........................................6．维护周期..........................................7．维护检查的项目.......................................8．维护工艺及质量标准 ..................................... 9．可能发生的问题及其处理方法 .................................1．范围本导则规定了12kV户内8BK20型可移开式金属封闭/铠装高压开关柜(配3AH型真空断路器)的维护检修项目和工艺要求，目的是使运行中的设备更加安全，并延长设备使用寿命。
本导则适用于安装在发电厂、变(配)电站(所)及12kV馈电线路上的8BK20型高压开关柜(以下简称“开关柜”)。
2．引用标准下列标准所包含的条文，通过在标准中引用而构成本导则的条文。
本导则出版时，所示版本均为有效。
GB/T11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB 3906-99 《3～35kV交流金属封闭开关设备》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL/T402-1999 《交流高压断路器订货技术条件》DL/T403-2000 《10～35kV户内交流高压真空断路器订货技术条件》DL/T596-1996 《电力设备预防性试验规程》GB311.1-1997 《高压输配电设备的绝缘配合》GB1985-2004 《交流高压隔离开关和接地开关》SD318-1989 《高压开关柜闭锁装置技术条件》3．技术参数3.1开关柜的额定技术参数见表1。
南方电网公司反事故措施（2017年版）1总则1.1公司设备反事故措施管理办法中明确，公司将定期归纳总结设备事故事件的经验教训，提炼相关技术性防范措施，作为公司反事故措施发文执行。
每次反措发文过程中，公司各专业管理部门均需梳理上次反措条文的执行情况，当反措要求已执行完毕或相关要求已纳入到技术标准中时，该条反措即可作废，否则将继续实施执行。
本次发文中时效性要求明确为“有效期至下次公司反措发布时”,是指该条文将长期实施执行，待下次反措发文时，通过评估条文实施执行情况，再次明确条文将继续实施执行或作废；时效性要求明确改造时间的，应在限期内完成改造。
所有反措条文均适用于存量及增量设备。
1.2公司反事故措施的实施执行应以防止电力生产安全事故事件的发生、保证电网及设备的安全稳定运行为原则，对可能导致电力安全事故事件后果较严重的，无论是否已签订合同或完成设计，都应执行反措进行整改，涉及合同或设计变更的，各单位应加强与供应商及设计单位的协调沟通，确保整改到位。
1.3各单位在抓好本反事故措施落实的同时，要严格按照国家能源局于2014年4月印发的《防止电力生产事故的二十五项重点要求》的要求，做好落实执行工作。
1.4本反措自发文之日起实施，原则上“南方电网公司反事故措施（2015年版）”终止执行，但对于新接收的县级子公司新增资产尚未完成改造的，旧版反措应依然持续有效，各单位应根据自身实际情况，明确整改完成时间，并尽快完成整改。
2防止变电类设备事故2.1防止变压器事故2.1.1变压器交接、大修和近区或出口短路造成变压器跳闸时应进行绕组变形试验，防止因变压器绕组变形累积造成的绝缘事故。
禁止变压器出口短路后，未经绕组变形试验及其它检查试验就盲目将其投入运行。
对判明线圈有严重变形并逐渐加重的变压器，应尽快吊罩检查和检修处理，防止因变压器线圈变形累积造成的绝缘事故。
2.1.26.0级以上地震危险区域内的主变压器，要求各侧套管及中性点套管接线应采用带缓冲的软连接或软导线。
SIEMENSPR2型隔离开关隔离开关维护检修手册云南电网公司西门子（杭州）高压开关有限公司联合编制二零一四年十二月目次前言 (2)1 适用范围及引用文件 (2)1.1 适用范围 (2)1.2 引用文件 (2)2 技术参数表 (2)3 维护周期及项目 (4)3.1 C类检修项目及周期 (4)3.2 B类检修项目与周期 (7)3.3 A类检修项目及周期 (9)4 维护及检修准备工作 (9)4.1 C1类检修项目要求 (9)4.2 C2类检修项目要求 (10)4.3 B类检修项目要求 (10)4.4 A类检修维护项目要求 (12)4.5 成本估算 (13)4.6 停电维护及检修准备要求 (13)4.7 停电维护及检修危险点及预控措施 (13)4.8 停电维护及检修工作流程 (14)5 维护及检修质量标准 (15)5.1 C1类检修质量标准 (15)5.2 C2类检修质量标准 (20)5.3 B类检修质量标准 (22)5.4 A类检修质量标准 (31)6 相关资料附录 (32)附录一隔离开关机构配置情况 (32)附录二电动箱二次图 (33)附录三常见故障 (34)附录四主要备品备件 (35)附录五常用螺栓紧固力矩 N.m (37)前言为更好地指导南方电网公司内由西门子(杭州)高压开关有限公司生产的PR2型隔离开关的运行维护和检修工作，云南电网公司联合西门子(杭州)高压开关有限公司根据PR2型隔离开关的运行维护经验和制造厂对设备的检修要求，编写适用于PR2型隔离开关的维护与检修大纲，规范该型隔离开关的运行维护及检修工作。
本规范由中国南方电网公司生产设备管理部提出、归口管理和负责解释。
本规范起草单位：南方电网公司，西门子(杭州)高压开关有限公司本规范主要起草人：本规范主要审查人员：本规范自发布之日起实施。
执行中的问题和意见，请及时反馈至中国南方电网公司生产设备管理部。
1 适用范围及引用文件1.1 适用范围本手册适用于南方电网公司范围内由西门子(杭州)高压开关有限公司生产的PR2型隔离开关的维护和检修工作。
1.2 引用文件DL 5009.3—1997 电力建设安全工作规程（变电所部分）GBJ 147—1990 电气装置安装工程: 高压电器施工及验收规范DL/T 639—1997 SF6 电气设备运行、试验及检修人员安全防护细则DL/T 596—1996 电力设备预防性试验规程SIEMENS PR2型隔离开关安装操作说明书2 技术参数表序 号技术参数名称 出厂标准参数 备注主要技术参数一1 型式 垂直剪刀式2 额定电压(kV) 2523 额定电流(A) 31504 额定频率(Hz) 505 额定短路电流(kA/3S) 506 额定峰值电流(kA) 1257 相间距(mm) ≥35004608 额定1分钟工频耐受电压(有效值kV)对地9 额定1分钟工频耐受电压(有效值kV)530断口间10 额定全波雷电冲击耐受电压1050(1.2/50µs)对地11 额定全波雷电冲击耐受电压1200(1.2/50µs)断口间12 在1.1倍相电压下无线电干扰电压＜500(µV)13 绝缘子爬电距离(mm) 630014 合闸时主导电回路电阻(μΩ) 9015 绝缘子额定弯曲强度(N) 600016 绝缘子额定旋转扭矩(Nm) 600017 绝缘子干弧距离(mm) 199018 缘子结构类型 大小伞19 绝缘子总高度(mm) 230020 绝缘子叠装数 221 主端子板允许组合负载水平径向(N)200022 主端子板允许组合负载垂直方向(N)150023 主端子板允许组合负载水平横向(N)150024 上述综合负载下安全系数 2.7525 主端子板能够承受的弯曲扭矩(KN/M) 1二 主要调试参数1 主刀静触头棒悬挂位置(长臂) 245±125 静触头棒中心至剪刀臂铝管上端2 主刀静触头棒悬挂位置(短臂) 145±75 静触头棒中心至剪刀臂铝管上端3 单相同期 ≤20mm 静触头棒与剪刀臂之间4 三相间同期 ≤30mm5 地刀合闸深度 285±5mm 静触头块中心至触指夹块处之间距离6 地刀杆水平度 0°±2° 原则上地刀杆最高点不超过瓷瓶金属法兰7 地刀三相同期 ≤30mm8 三相大梁高度偏差 ≤10mm9 三相大梁中心距偏差 ≤20mm10 三相大梁端面直线度偏差 ≤10mm11 支持瓷瓶与旋转瓷瓶之间中心距 425mm五 故障浴盆曲线图3 维护周期及项目3.1 C类检修项目及周期C类检修是指设备不需要退出运行的专业检查维护工作，工作通过眼看、耳听、鼻闻等直接方式或借助仪器仪表进行测量和分析，如状态监测、带电作业等。
C1表示一般巡维，即由运行人员配合日常巡视周期对设备进行必要的检查、测试、维护工作。
C2表示专业巡维，即针对重点管控设备，由熟悉设备的专业人员负责定期开展的设备巡视、带电检测及数据分析工作，需要时要求厂家技术人员配合开展。
3.1.1 C1类检修项目及周期序 号 项目 要求周期备注I II III IV1 基础支架检查隔离开关基础支架接地良好，基础无松动，无裂纹、沉降，地脚螺栓无松动、锈蚀、变形缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展2 隔离开关底座及传动部分检查底座、接地刀接地软辫和接地网接地条，接地应良好、无锈蚀；安装螺栓无松动、锈蚀，各销轴及转动部位无锈蚀；垂直连杆水平连杆无锈蚀、变形，连接螺栓紧固可靠；隔离开关主&地刀相对位置正确。
缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展3 绝缘子检查绝缘子表面无严重污垢沉积，无破损伤痕，法兰处无裂纹，无闪络痕迹。
缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展4 导电部位检查用红外成像仪检测隔离开关各导电部份及引流线连接部位表面温度有无异常。
缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展在隔离开关处于合闸位置时，检查导电杆是否有欠位或过位现象；采用软连接结构的，应检查无断裂等损伤。
缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展5 操动机构检查机构固定螺栓无锈蚀、松动缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展6 机构内部检查1.电动箱&手动箱门&盖应关合到位，达到防潮、防尘要求；2. 电动箱&手动箱电缆管或电缆穿线护头，封堵良好。
缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展分合闸指示标牌指示正确与刀闸位置一致缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展传动机构部件外观正常，铸造内外壳无裂缝；辅助开关拨叉位置正确，无破损；电气元件&端子排无破损，异味、氧化严重现象。
缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展加热器功能正常缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展低压电缆及接地电缆外壳无破损缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展7 引流线检查引流线连接可靠，并呈自然下垂状态，三相松弛度一致缩短日常巡维周期开展缩短日常巡维周期开展配合日常巡视开展配合日常巡视开展注：日常巡维项目由变电运行人员实施。
3.1.2 C2类检修项目及周期序 号 项目 要求周期备注I II III IV1 测温分析 红外测温数据分析。
通过运行记录对红外测温数据进行横向，纵向比较，判断是否存在向一次接头发热发展的趋势。
一季度一次半年一次不执行不执行2 外部连杆检查垂直连杆抱箍紧固螺栓及止动螺钉无松动，抱箍铸件无裂纹半年一次一年一次不执行不执行3 机构内部检查操作机构传动部件外观正常，外壳无裂缝。
机构各轴、销、锁紧垫片外观检查正常。
半年一次一年一次不执行不执行注： 1）专业巡维项目由变电检修人员实施。
2）仅对于Ⅰ、Ⅱ级管控设备开展专业化巡维。
3.1.3 动态巡维项目序号项目要求触发条件备注1 隔离开关操作前应检查的项目1.主刀位置；2.有接地刀需要看接地刀位置；3. 主地刀间机械闭锁是否在正确位置。
每次操作前2 隔离开关操作中的检查1.隔离开关各传动部件转动灵活，不卡滞2.传动底座四连杆无弯曲、无变形、无卡阻现象。
每次操作中3 隔离开关操作后动态巡维1．主刀&地刀位置；2．合闸状态时本体止挡螺栓是否靠牢在本体上；3．主地刀间机械闭锁是否在正确位置；4．刀闸位置信号是否正确；5. 操作箱内电气元件无异味。
每次操作后4 运行风险变化时动态巡维1、根据电网运行方式、负荷变化情况，隔离开关的重要程度发生变化时；当调度部运行风险变化时序号项目要求触发条件备注门发布三级及以上电网风险预警通知书时，应在运行方式变化前进行一次专业化巡维。
三级以下电网风险预警通知书时应在运行方式变化前进行一次全面的日常巡视，并进行相关数据记录。
2、迎峰度夏前、重要保供电期间对涉及的I、II级重点管控设备进行至少一次专业巡维。
3、在发生极端气候、地震等严重自然灾害后，应对I、II重点管控设备进行一次专业巡维，必要时应停电检查。
5 温度异常的隔离开关动态巡维增加红外测温的频次，出现增长趋势时应申请停电维护。
发现隔离开关温度异常后6 雷雨后动态巡维增加日常巡维项目：“机构内部检查”、“绝缘子检查”一次。
雷雨后7 大风后动态巡维增加日常巡维项目：“导电部位检查”一次。
大风后8 气温突变后动态巡维增加日常巡维项目：“机构内部检查”一次。
气温突变后9 大雾后动态巡维增加日常巡维项目：“机构内部检查”、“绝缘子检查”一次。
大雾后10 冰雹后断路器动态巡维增加日常巡维项目：“绝缘子检查”一次。
冰雹后11 N-1方式下及重负荷运行时动态巡维增加日常巡维项目：“红外测试”的巡视频次。
N-1方式下及重负荷运行时12 地震后动态巡维对I、II重点管控设备进行一次专业巡维，对III、IV重点管控设备进行一次日常巡维。
地震后注：动态巡维项目主要由变电运行人员实施。
