混凝土回弹仪的读数、使用及其检测方法【图解】

引言概述混凝土回弹仪是一种常用的非破坏性试验仪器，用于评估混凝土强度和质量。

本文将详细介绍混凝土回弹仪的使用方法以及回弹数值的解读。

通过正确的使用方法和准确的数值解读，可以更好地评估混凝土结构的质量和强度。

正文内容1. 混凝土回弹仪的使用方法1.1 准备工作小点 1: 确保混凝土表面平整且干净，无油污和松散的颗粒物。

小点 2: 校准混凝土回弹仪，确保仪器准确无误。

小点 3: 准备记录表格，以记录每个回弹测试的数据。

1.2 进行回弹测试小点 1: 将仪器轻轻贴合在混凝土表面上，并垂直使劲按下发射按钮。

小点 2: 仪器弹起并返回，记录回弹仪上显示的回弹数值。

1.3 测量多个位置小点 1: 在需要测量的位置进行回弹测试，通常是在同一个混凝土结构上进行多个测量。

小点 2: 每个位置进行3次回弹测试，取平均值作为该位置的回弹数值。

1.4 避免误差小点 1: 避免在混凝土表面有空洞或空腔的区域进行回弹测试。

小点 2: 避免在混凝土表面有明显裂缝的区域进行回弹测试。

1.5 数据记录与分析小点 1: 将每次回弹测试的数值记录在记录表格中。

小点 2: 计算每个位置的平均回弹数值。

小点 3: 根据回弹数值与混凝土强度之间的关系曲线，可以评估混凝土的强度等级。

2. 混凝土回弹数值的解读2.1 回弹数值与混凝土强度关系小点 1: 高回弹数值表示混凝土强度较低，低回弹数值表示混凝土强度较高。

小点 2: 根据回弹数值与混凝土强度之间的关系，可以判断混凝土的质量和强度。

2.2 影响回弹数值的因素小点 1: 混凝土配合比的不同会对回弹数值产生影响。

小点 2: 混凝土龄期的长短也会对回弹数值产生影响。

2.3 混凝土结构的评估小点 1: 根据回弹数值和对应的混凝土强度等级，可以评估混凝土结构的质量和强度。

小点 2: 高回弹数值的区域可能存在质量问题，需要进一步检测和修复。

3. 混凝土回弹仪的注意事项3.1 仪器的使用限制小点 1: 混凝土回弹仪只能用于表面坚实、平整的混凝土结构。

回弹仪的使用方法
检测时，回弹仪的轴线应始终垂直于结构或构件的混凝土检测面，缓慢施压，准确读数，快速复位。

混凝土强度的推定：
1、从测区的16个回弹值中，剔除3个最大值和3个最小值，然后将余下的10个回弹值平均。

2、如回弹非水平方向且非构件测面时，应先进行角度较正，较正后的回弹值再进行浇注面较正。

3、根据测区的碳化深度值和较正后的回弹值查出各测区的混凝土强度换算值。

4、当结构或构件的测区强度值出现小于10.0MPa时，取fcu,e<10.0MPa。

fcu,min
5、当结构或构件的测区数小于10个时，fcu,e=
6、当结构或构件的测区数不小于10个或按批检测时
fcu,e=fcu,m-1.645*s
7、当按批量检测的构件测区混凝土强度标准差出现下列情况之一时，应全部按单个构件检测：
①混凝土抗压强度平均值小于25.0MPa，S＞4.50Mpa；
②混凝土抗压强度平均值不小于25.0MPa且不大于60MPa，S＞5.50Mpa。

混凝土回弹仪的使用与校准一、混凝土回弹仪的工作原理混凝土回弹仪的工作原理基于混凝土的表面硬度与抗压强度之间的相关性。

当回弹仪的弹击杆撞击混凝土表面时，弹击锤回弹并带动指针指示出回弹值。

通过测量回弹值，可以大致推算出混凝土的抗压强度。

二、混凝土回弹仪的组成结构混凝土回弹仪通常由弹击杆、弹击锤、指针、刻度尺、机芯、外壳等部分组成。

弹击杆用于撞击混凝土表面；弹击锤在弹击杆的作用下弹出并回弹；指针连接在弹击锤上，用于指示回弹值；刻度尺用于读取回弹值；机芯是回弹仪的核心部件，保证弹击和回弹的准确性；外壳则起到保护和固定内部部件的作用。

三、混凝土回弹仪的使用方法1、检测前准备在使用回弹仪进行检测之前，需要做好以下准备工作：（1）选择合适的回弹仪：根据检测对象的混凝土强度等级，选择相应标称能量的回弹仪。

（2）检查回弹仪：检查回弹仪的外观是否完好，指针是否能正常指示，弹击锤是否能自由回弹等。

（3）进行率定试验：使用标准钢砧对回弹仪进行率定，率定值应在 80±2 范围内。

2、检测步骤（1）选择测区：在混凝土构件上均匀分布选择测区，每个测区大小约为 200mm×200mm。

（2）清洁表面：清除测区表面的浮浆、杂物等，确保表面平整、干净。

（3）进行弹击：将回弹仪垂直于混凝土表面，缓慢施压，使弹击杆伸出，然后突然松开，使弹击锤弹击混凝土表面。

每个测区弹击 16 个点，相邻两点间距不宜小于 20mm。

（4）读取回弹值：读取指针指示的回弹值，并记录下来。

3、数据处理（1）剔除异常值：对每个测区的 16 个回弹值，剔除 3 个最大值和3 个最小值，然后计算剩余 10 个回弹值的平均值。

（2）计算混凝土强度：根据回弹值的平均值和相关规范，通过计算或查表的方式得出混凝土的强度推定值。

四、混凝土回弹仪的校准1、校准周期回弹仪的校准周期一般为半年。

如果回弹仪在使用过程中遭受严重撞击、弹击拉簧失效、指针摩擦力过大等情况，应及时进行校准。

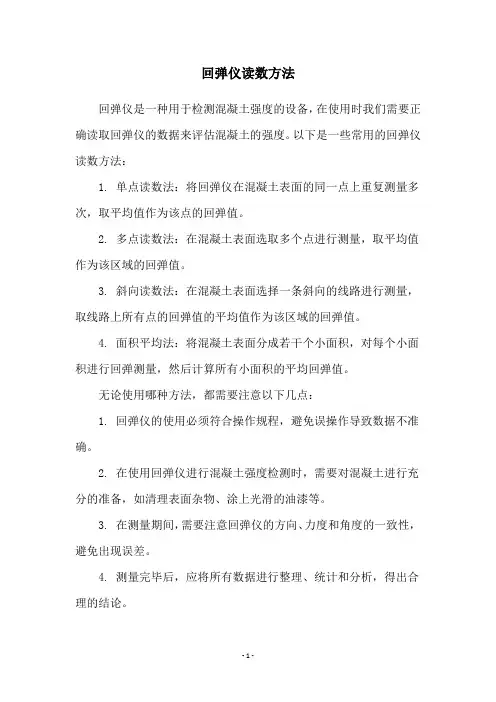

回弹仪读数方法
回弹仪是一种用于检测混凝土强度的设备，在使用时我们需要正确读取回弹仪的数据来评估混凝土的强度。

以下是一些常用的回弹仪读数方法：
1. 单点读数法：将回弹仪在混凝土表面的同一点上重复测量多次，取平均值作为该点的回弹值。

2. 多点读数法：在混凝土表面选取多个点进行测量，取平均值作为该区域的回弹值。

3. 斜向读数法：在混凝土表面选择一条斜向的线路进行测量，取线路上所有点的回弹值的平均值作为该区域的回弹值。

4. 面积平均法：将混凝土表面分成若干个小面积，对每个小面积进行回弹测量，然后计算所有小面积的平均回弹值。

无论使用哪种方法，都需要注意以下几点：
1. 回弹仪的使用必须符合操作规程，避免误操作导致数据不准确。

2. 在使用回弹仪进行混凝土强度检测时，需要对混凝土进行充分的准备，如清理表面杂物、涂上光滑的油漆等。

3. 在测量期间，需要注意回弹仪的方向、力度和角度的一致性，避免出现误差。

4. 测量完毕后，应将所有数据进行整理、统计和分析，得出合理的结论。

- 1 -。

混凝土回弹仪使用方法及回弹数值混凝土回弹仪是一种检测装置，适于检测一般建筑构件、桥梁及各种砼构件（板、梁、柱、桥架）的强度，主要技术指标有冲击功能；弹击拉簧钢度；弹击锤冲程；指针系统最大静摩擦力和刚钻率定平均值。

混凝土回弹仪特点：回弹仪执行GB9138-88、JGJ/T23-2011和JJG817-1993国家计量检定规程标准。

它适于检测一般建筑构件、桥梁及各种砼构件（板、梁、柱、桥架）的强度。

技术指标1、冲击功能：2.207J（0.225kgf.m）2、弹击拉簧钢度：785N/cm3、弹击锤冲程：75mm4、指针系统最大静摩擦力：0.5-0.8N5、刚钻率定平均值：80±2操作方法在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位，起扶正的作用；另一手握压仪器的尾部，对仪器施加压力，同时也起辅助扶正作用。

回弹仪的操作要领是：保证回弹仪轴线与混凝土测试面始终垂直，用力均匀缓慢，扶正对准测试面。

慢推进，快读数。

测试方法一构件混凝土强度检测可采用两种方式（1）单个检测：适用于单个结构或构件的检测；（2）批量检测适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、成型工艺、养护条件基本相同且龄期相近的结构或构件。

批量检测时，抽检数量不得少于同批构件总数的30%且不得少于10 个。

抽检构件时，应遵循随即抽取重点部位或有代表型的构件。

二构件的测区符合下列规定（1）每一结构或构件的测区数不应少于10 个，对于某一方向尺寸小于4.5m 且另一方向小于0.3m 的构件，其测区数量可适当减少，但不应少于5 个；（2）相邻两测区的间距应最大不超过2m，测区离构件端部或施工缝边缘的距离不大于0.5m，且不小于0.2m；（3）测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。

当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土的浇筑侧面、表面或底面；（4）测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应分布均匀。

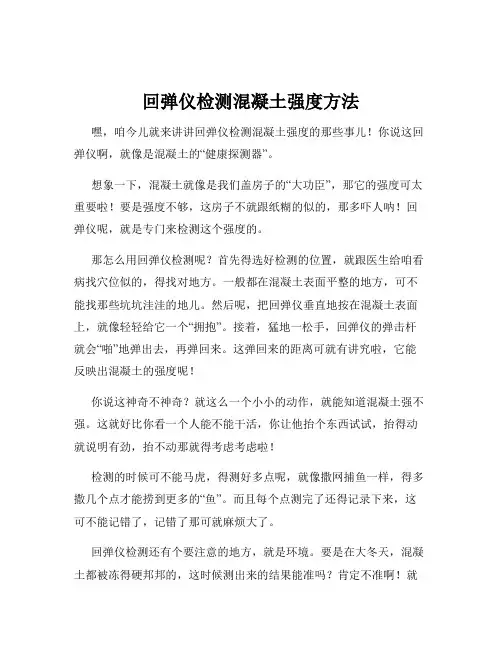

回弹仪检测混凝土强度方法嘿，咱今儿就来讲讲回弹仪检测混凝土强度的那些事儿！你说这回弹仪啊，就像是混凝土的“健康探测器”。

想象一下，混凝土就像是我们盖房子的“大功臣”，那它的强度可太重要啦！要是强度不够，这房子不就跟纸糊的似的，那多吓人呐！回弹仪呢，就是专门来检测这个强度的。

那怎么用回弹仪检测呢？首先得选好检测的位置，就跟医生给咱看病找穴位似的，得找对地方。

一般都在混凝土表面平整的地方，可不能找那些坑坑洼洼的地儿。

然后呢，把回弹仪垂直地按在混凝土表面上，就像轻轻给它一个“拥抱”。

接着，猛地一松手，回弹仪的弹击杆就会“啪”地弹出去，再弹回来。

这弹回来的距离可就有讲究啦，它能反映出混凝土的强度呢！你说这神奇不神奇？就这么一个小小的动作，就能知道混凝土强不强。

这就好比你看一个人能不能干活，你让他抬个东西试试，抬得动就说明有劲，抬不动那就得考虑考虑啦！检测的时候可不能马虎，得测好多点呢，就像撒网捕鱼一样，得多撒几个点才能捞到更多的“鱼”。

而且每个点测完了还得记录下来，这可不能记错了，记错了那可就麻烦大了。

回弹仪检测还有个要注意的地方，就是环境。

要是在大冬天，混凝土都被冻得硬邦邦的，这时候测出来的结果能准吗？肯定不准啊！就像你大冷天跑步，肯定比大热天跑得慢一样。

所以啊，检测的时候得选个合适的环境。

还有啊，回弹仪也得定期校准，不然它就像个“老糊涂”似的，给出的结果能靠谱吗？这就跟你的手表一样，时间长了不准了就得拿去校准一下。

回弹仪检测混凝土强度的方法虽然简单，但是里面的学问可大着呢！咱可不能小瞧了它。

这就像是一门手艺，得好好琢磨，才能掌握得好。

你想想，要是盖房子的混凝土强度都不靠谱，那我们住得能安心吗？所以啊，回弹仪检测可是非常重要的一步，可不能随便应付了事。

总之呢，回弹仪检测混凝土强度，就像是给混凝土做了一次“体检”，能让我们清楚地知道它的“身体状况”。

我们可得认真对待，让我们住的房子都结结实实的，这样我们才能住得放心，睡得安稳呐！你说是不是这个理儿？。

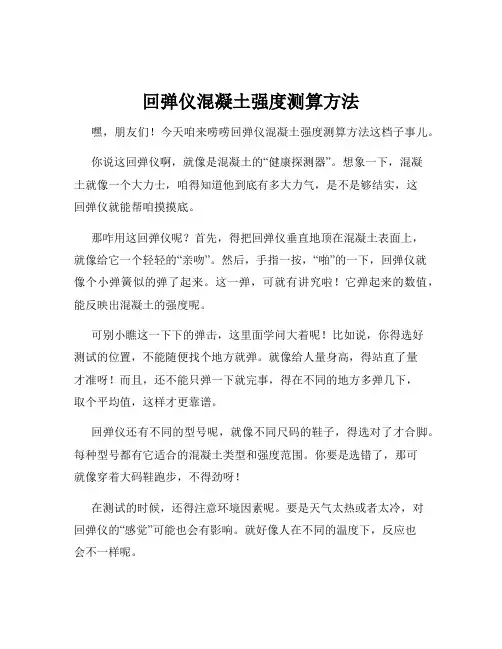

回弹仪混凝土强度测算方法嘿，朋友们！今天咱来唠唠回弹仪混凝土强度测算方法这档子事儿。

你说这回弹仪啊，就像是混凝土的“健康探测器”。

想象一下，混凝土就像一个大力士，咱得知道他到底有多大力气，是不是够结实，这回弹仪就能帮咱摸摸底。

那咋用这回弹仪呢？首先，得把回弹仪垂直地顶在混凝土表面上，就像给它一个轻轻的“亲吻”。

然后，手指一按，“啪”的一下，回弹仪就像个小弹簧似的弹了起来。

这一弹，可就有讲究啦！它弹起来的数值，能反映出混凝土的强度呢。

可别小瞧这一下下的弹击，这里面学问大着呢！比如说，你得选好测试的位置，不能随便找个地方就弹。

就像给人量身高，得站直了量才准呀！而且，还不能只弹一下就完事，得在不同的地方多弹几下，取个平均值，这样才更靠谱。

回弹仪还有不同的型号呢，就像不同尺码的鞋子，得选对了才合脚。

每种型号都有它适合的混凝土类型和强度范围。

你要是选错了，那可就像穿着大码鞋跑步，不得劲呀！在测试的时候，还得注意环境因素呢。

要是天气太热或者太冷，对回弹仪的“感觉”可能也会有影响。

就好像人在不同的温度下，反应也会不一样呢。

那测出来的数值怎么看呢？这就得对照标准图表啦！就像查字典一样，找到对应的数值，就能大概知道混凝土的强度等级了。

不过，这可不是绝对准确的哦，只是个参考。

有人可能会问了，这回弹仪测的就一定准吗？嗯，怎么说呢，它虽然挺有用，但也不是万能的呀！就像医生看病，不能光靠一个检查结果就下结论，还得综合其他方面考虑呢。

咱用回弹仪的时候，可得认真仔细，不能马马虎虎的。

要是不认真，那测出来的结果可能就不靠谱啦！这可关系到建筑物的质量呢，马虎不得呀！所以说呀，回弹仪混凝土强度测算方法虽然看似简单，实际上里面的门道可多着呢！咱得好好研究，好好掌握，才能让它发挥出最大的作用。

咱可不能让混凝土这个大力士“生病”了还不知道呀！怎么样，朋友们，对回弹仪混凝土强度测算方法是不是有点感觉了呢？快去试试吧！。

混凝土回弹仪的校验方法1X围1.1本方法适用于使用中的混凝土回弹仪的校验.1.2 建筑用混凝土回弹仪系用于按《回弹法检测混凝土抗压强度技术规程》DB32/P〔JC〕002-92测试混凝土强度的检测仪器.也是一种计量器具.2要求2.1铭牌2.1.1 应有型号、制造厂名〔或商标〕、出厂编号、出厂日期、计量器具许可证及CM标志.2.2 回弹仪2.2.1 外壳不允许有碰撞和摔落的明显损坏.2.2.2 各运动部件活动自如,可靠.不得有松动,卡滞和影响操作的现象.指针滑块示值和刻度尺上的刻线应清晰,均匀.2.2.3 弹击杆外露球面应光滑,无裂痕,缺损和锈蚀.2.3 率定用钢钻.2.4 钢钻的重量及硬度应符合国家标准《回弹仪》GB/T9138-88的要求.洛氏硬度H RC 为60±2.3校验用标准器具3.1钢钻.4校验方法4.1温度.4.1.1 在室温20±5℃的条件下进行.4.1.2 率定须满足第2条要求中的内容.4.2 操作.4.2.1 将钢钻应稳固地平放在刚度大的混凝土实体上.4.2.2 回弹仪向下弹击时,弹击杆应分四次旋转,每次旋转90°.4.2.3 每个方向弹击三次,取其中最后三次读数稳定的回弹值进行平均.5 校验结果评定5.1 结果.5.1.2 弹击杆每旋转一次的平均率定值均应符合80±2的要求.5.1.3 如不符合80±2的要求,须对回弹仪进行保养或送省计量检验站进行修理、校验..如达不到80±2要求为不合格.5.2 校验时间5.2.1 进行混凝土构件回弹测试前,如连续数天测试,应可在每天测试前率定一次.5.2.2 在工程检测中对回弹值有怀疑时.5.2.3 回弹工作结束后.6 附录6.1 校验记录,见表40.1回弹仪率定校验记录表校验编号：。

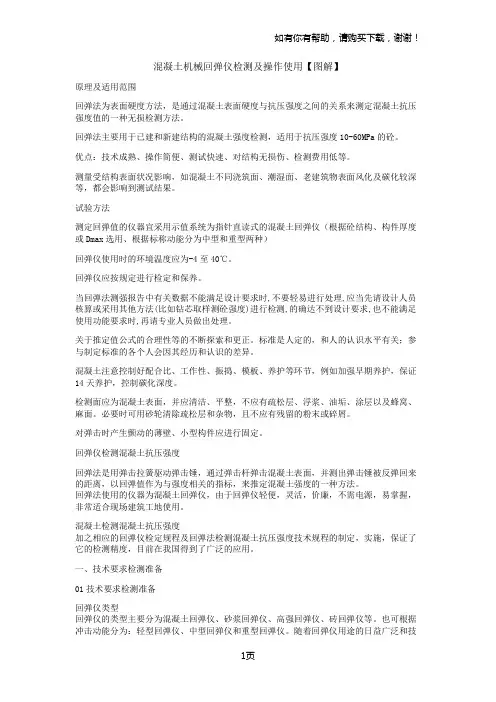

混凝土机械回弹仪检测及操作使用【图解】原理及适用范围回弹法为表面硬度方法，是通过混凝土表面硬度与抗压强度之间的关系来测定混凝土抗压强度值的一种无损检测方法。

回弹法主要用于已建和新建结构的混凝土强度检测，适用于抗压强度10-60MPa的砼。

优点：技术成熟、操作简便、测试快速、对结构无损伤、检测费用低等。

测量受结构表面状况影响，如混凝土不同浇筑面、潮湿面、老建筑物表面风化及碳化较深等，都会影响到测试结果。

试验方法测定回弹值的仪器宜采用示值系统为指针直读式的混凝土回弹仪（根据砼结构、构件厚度或Dmax选用、根据标称动能分为中型和重型两种）回弹仪使用时的环境温度应为-4至40℃。

回弹仪应按规定进行检定和保养。

当回弹法测强报告中有关数据不能满足设计要求时,不要轻易进行处理,应当先请设计人员核算或采用其他方法(比如钻芯取样测砼强度)进行检测,的确达不到设计要求,也不能满足使用功能要求时,再请专业人员做出处理。

关于推定值公式的合理性等的不断探索和更正。

标准是人定的，和人的认识水平有关；参与制定标准的各个人会因其经历和认识的差异。

混凝土注意控制好配合比、工作性、振捣、模板、养护等环节，例如加强早期养护，保证14天养护，控制碳化深度。

检测面应为混凝土表面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。

必要时可用砂轮清除疏松层和杂物，且不应有残留的粉末或碎屑。

对弹击时产生颤动的薄壁、小型构件应进行固定。

回弹仪检测混凝土抗压强度回弹法是用弹击拉簧驱动弹击锤，通过弹击杆弹击混凝土表面，并测出弹击锤被反弹回来的距离，以回弹值作为与强度相关的指标，来推定混凝土强度的一种方法。

回弹法使用的仪器为混凝土回弹仪，由于回弹仪轻便，灵活，价廉，不需电源，易掌握，非常适合现场建筑工地使用。

混凝土检测混凝土抗压强度加之相应的回弹仪检定规程及回弹法检测混凝土抗压强度技术规程的制定，实施，保证了它的检测精度，目前在我国得到了广泛的应用。

回弹仪操作方法1.回零操作：将回弹仪弹击杆顶住砼测试面，轻压尾盖，定位钩销脱开导向法兰；慢慢抬起仪器，在压缩弹簧作用下，弹击杆伸出，挂钩与弹击锤挂上，同时导向法兰将指针滑块带到零位，即指针滑块上红刻线与零度尺零线重合。

2.回弹仪获得能量操作：将已伸出的弹击杆对准砼测试面上测点，均匀缓慢退呀回弹仪，弹击杆被压入回弹仪，弹击拉簧拉伸；当仪器推压到一定位置时，导向法兰上的挂钩背部与尾部调整螺栓头端面接触并开始移动，到挂钩脱开弹击锤的瞬间，弹击拉簧伸长度达到规定的标准长度75mm，此时仪器得到了标称功能2.207N.m，弹击锤处于一触即发的状态。

这一操作规程应始终保持回弹仪轴心垂直于测试面，切忌推压用力过猛，速度过快。

3.弹击操作：紧接上述操作并继续推压回弹仪，直至弹击锤与挂钩脱开，在弹击拉簧拉力作用下，弹击锤沿中信导杆向弹击杆飞速冲击，动能在锤杆碰撞瞬间将进行分解：一部分能量使砼产生塑形变形而被吸收，另一部分使砼产生弹性变形而弹给弹击锤使其回跳。

4.读取回弹值操作：当弹击锤与弹击杆碰撞后第一次碰撞回跳时将指针滑块带到一定位置，此后应继续压住回弹仪，并从指针滑块刻线所对应的读尺刻线读取回弹值Ri；若不便读数，可按动按钮锁住机芯，保留指针滑块的位置，然后将回弹仪拿到便于读数处读取回弹值。

LF-Ⅱ型离心式快速沥青含量测定仪操作方法（1）在烘箱中于105℃左右烘干环形滤纸，取出称重并记录；（2）打开仓盖再旋下锁紧螺母，打开料盖；（3）将1.5公斤左右混合料放入料碗内，加入适量容积将其浸没并用玻璃棒降班均匀，使沥青充分溶解。

放号滤纸，盖上料盖并旋紧锁紧螺母，扣好仓盖和机盖，放号回收瓶，浸泡30分钟左右；（4）打开电脑开关，离心过滤开始，等混合液流出停止后关闭电源开关，向后推顶刹车手柄使电击停转；（5）取下扣盖，加注新溶剂，数量同前，扣好料盖，3-5分钟左右后，重复步骤（2）、（4），如此数次直至流出的溶剂为清澈的淡黄色为止。

混凝土回弹仪使用方法及读数混凝土回弹仪，那可是个厉害的小玩意儿！就像一把神奇的魔法棒，能帮我们探测混凝土的强度。

那它咋用呢？嘿，先得把回弹仪对准混凝土表面，用力一压，就像给混凝土一个热情的拥抱。

然后呢，读数的时候可得瞪大双眼，那数字就像小精灵在表盘上跳舞。

这读数可不能马虎，一个小数字的差别，说不定就影响着整个工程的质量呢！要是读错了，那可不得了哇！
用混凝土回弹仪安全不？放心吧！只要你按照正确的方法操作，它就像一个听话的小跟班，稳稳当当的。

但要是瞎折腾，那可就危险啦！就像开车不遵守交通规则，肯定得出事儿。

所以啊，使用的时候一定要小心谨慎，可别乱来。

这混凝土回弹仪都能用在啥地方呢？那可多了去了！建筑工地、桥梁工程，到处都有它的身影。

它的优势也很明显呀！操作简单，携带方便，就像一个小巧的工具箱，随时能拿出来用。

而且速度快，能很快知道混凝土的强度，这多棒啊！
给你讲个实际案例吧！有个工地，用混凝土回弹仪检测混凝土强度，及时发现了问题，避免了大麻烦。

要是没有这个小宝贝，说不定工程就得出大问题呢！这效果，杠杠的！
混凝土回弹仪就是这么牛！用对了它，工程质量有保障。

咱可不能小瞧这个小玩意儿，它可是工程人的好帮手呢！。

混凝土回弹仪回弹值以及碳化深度的测量方法在我国的建筑工程里，混凝土结构是我们最常见的一种建筑结构。

我们的楼房、桥梁、公路等都是混凝土结构，而我们想要去测试这些混凝土结构的抗压强度，那么我们就要用到混凝土回弹仪了。

因为混凝土回弹仪是现场检测用的最广泛的混凝土抗压强度无损检测仪器。

接下来我们来了解下混凝土回弹仪回弹值以及碳化深度的测量方法。

混凝土回弹仪回弹值以及碳化深度的测量方法一、混凝土回弹仪回弹值的测量1、检测时，回弹仪的轴线应始终垂直于结构或构件的检测面，缓慢施压，准确度数，快速复位。

2、测点宜在测区内均匀分布，相邻两点的净距离不宜小于2cm；测点距外露钢筋、预埋件的距离不宜小于3cm。

测点不应分布在气孔或外露石子上，同一点只能弹一次。

每一测区记录16个回弹值，每一测点的回弹值精确到1。

二、混凝土回弹仪碳化深度的测量1、回弹值测量完毕后，在有代表性的位置上测量混凝土的碳化深度值，测点数不应小于构件测区数的30%，取其平均值为该构件每测区的碳化深度值。

当碳化深度极差大于2时，应在每一测区测量碳化深度值。

2、碳化深度的测量，可采用适当的工具在测区表面形成直径15mm的孔洞，其深度应大于混凝土的碳化深度。

孔洞中的粉末和碎屑应清除干净，并不能使用水清洗。

用1%的酚酞酒精溶液滴在孔内壁边缘处，已碳化的混凝土颜色不变，未碳化的混凝土变为红色，当已碳化和未碳化界线清楚时，用深度测量工具测量已碳化混凝土的深度，测量不应小于3次，取平均值，精确至0.5mm。

以上的内容就是混凝土回弹仪回弹值以及碳化深度的测量方法，混凝土回弹仪的使用是获取混凝土质量和强度的最快速、最简单和最经济的测试方法。

这也很大测度上提高了建筑物的质量。

回弹仪测量混凝土强度步骤回弹仪测量混凝土强度其实不难啦，就像玩一个小小的检测游戏。

一、准备工作。

先得把回弹仪拿出来检查检查。

看看回弹仪的指针能不能在弹击拉簧工作的时候，自由地在刻度尺上移动，这就像检查一个小玩具的零件灵不灵活一样。

还要看看回弹仪的弹击杆有没有弯曲呀，要是弯了可就不准啦。

然后要把回弹仪的率定值调好，这就像是给它定个标准，一般率定值在80±2的范围内就好啦。

二、选择测区。

测区的选择也很有讲究呢。

要选择混凝土浇筑侧面，要是只能在表面或者底面测，那计算的时候还得调整呢。

测区的大小大概是20cm×20cm，每个测区之间的距离也不能太近，最好大于2m。

而且要避开那些有预埋件、钢筋的地方，不然就像在一堆障碍物里找东西，测出来的数据肯定不准啦。

三、回弹操作。

开始回弹啦。

把回弹仪垂直地对准测区，轻轻一按，让它弹击混凝土表面，就像给混凝土表面轻轻敲一下小鼓。

每个测区要弹击16个点呢，这16个点分布得均匀一点，就像在小方格里均匀地摆上小石子。

弹击的时候要注意，回弹仪的轴线要始终垂直于混凝土表面，可不能歪着弹，歪着弹就像歪着投篮一样，肯定不准啦。

四、数据处理。

弹完了就该处理数据啦。

先把这16个回弹值里最大的3个和最小的3个去掉，就像去掉几个特别高或者特别低的异常值。

然后把剩下的10个回弹值求平均值。

这个平均值就是这个测区的回弹代表值啦。

五、强度换算。

最后就是根据这个回弹代表值来换算混凝土的强度啦。

这时候可能要用到一些换算表或者公式，不同的混凝土类型和碳化深度对应的换算方式可能不太一样。

不过按照规定来换算就好啦，就像按照食谱做菜一样，按照步骤来就能得出混凝土大概的强度啦。

这样用回弹仪测量混凝土强度是不是还挺有趣的呢？只要细心一点，按照这些步骤来，就能得到比较准确的数据啦。

混凝土回弹仪的读数、使用及其检测方法【图解】工程检测仪器之回弹仪篇回弹法检测混凝土强度用于结构工程中普通混凝土抗压强度的非破损检测JGJ/T23-2011《回弹法检测混凝土抗压强度技术规程》回弹法的适用条件1. 适用于工程结构普通混凝土抗压强度的检测2. 表层与内部不能有明显差异由于回弹值只代表混凝土表层的质量，所以使用回弹法时，必须要求混凝土的表面质量与内部质量基本一致。

3. 回弹测强曲线限定的龄期（14～1000天），且碳化不能过深；4. 回弹测强曲线限定的强度（10～60MPa）回弹仪的技术要求测定回弹值的仪器，宜采用示值系统有指针直读装置的混凝土回弹仪。

数字显示的回弹值与指针直读示值相差不应超过1。

符合国家计量检定规程《混凝土回弹仪》JJG 817的要求，回弹仪应具有产品合格证及计量检定证书。

回弹仪应符合下列标准状态的要求：1. 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为2.207J；2. 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”处；3. 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。

回弹仪的计算数显回弹仪具有自动计算数据的功能产品特点一体式设计，体积小巧，重量轻，方便携带；光栅技术，无接触、无摩擦；2.0寸高分辨率彩色液晶屏(220x176像素)；全中文操作菜单，角度、测试面、泵送、碳化等参数可现场设定；机内匹配全国统一及各地方曲线，可随意设置选择，也可定制专用曲线；语音报数，可选配无线蓝牙打印机现场打印测试结果；内置大容量锂电池，低功耗设计，电池充满后可持续工作超过60小时；USB数据传输，可将存储数据通过USB线上传到计算机；PC机专业数据分析软件，数据处理及报告生成轻松完成。

另可根据用户要求定制打印报告格式。

混凝土回弹仪检测操作步骤图解说明1.今天现场演示的构件是混凝土梁2.我们第一步操作是先布置回弹测区3.第一步：布置回弹测区4.按要求一般构件要设10个测区5.测区的布置是：距构件边缘不大于0.5米，不小于0.2米6.测区布置7．依次画出10个测区8.测区布置完毕9.弹击测试10.开始测量：第一步先设置构件名称11.如：HC-1201112.测区数量10个13.测试面：侧面14.选择泵送15.角度：水平0度16.设置完以后就可以点击确定，进行回弹检测17.回弹检测18.输入碳化值，仪器自动计算检测结果19.10个测区回弹完成以后，仪器自动进入碳化输入界面20.选3个测区，凿3个碳化测试点21.用气吹清洁被凿的测点22.喷人酚酞溶液23.用碳化深度尺测量出3个测点的碳化值24.3.5mm25.在回弹仪输入测得的碳化值26.输入完成以后仪器自动计算27.最小强度平均强度标准差平均碳化强度退订值28.检测完成。

回弹仪读数方法
回弹仪是一种常用于测定混凝土表面硬度的设备，其读数方法可以影响到测试结果的准确性。

以下是回弹仪的读数方法：
1. 选用适当的回弹针头
不同的混凝土表面硬度需要使用不同硬度的回弹针头，通常有两种规格（L型和M型）。

L型回弹针头适用于混凝土强度小于25MPa，M型回弹针头适用于混凝土强度大于25MPa。

2. 测试前准备
在进行回弹测试前，需要刷净混凝土表面，确保表面干净无杂质，并将回弹仪针头嵌入回弹仪中。

3. 测试
将回弹仪针头垂直轻轻敲打混凝土表面，记录下回弹仪显示的数值。

每个点进行3次测试，取平均值作为最终的回弹指数。

4. 结果分析
根据回弹指数可以推算出混凝土表面的硬度，一般认为回弹指数越大，混凝土表面的硬度越高。

但是，需要注意的是，回弹仪测试结果受到多种因素的影响，如混凝土密实程度、表面平整度、针头与表面间的间隙等等，因此需要结合实际情况进行分析，并进行多次测试以提高准确性。

- 1 -。

混凝土回弹仪使用方法及回弹数值
一、使用方法：
1、检查混凝土回弹仪的各个部件，确保各部件完好无损；
2、将混凝土回弹仪安装在混凝土试块上，确保回弹仪安装牢固；
3、将混凝土回弹仪的控制器调节到最小的负荷，以免损坏混凝土试块；
4、将混凝土回弹仪的负荷慢慢提高，直至混凝土试块完全压缩；
5、记录混凝土回弹仪的回弹数值，并将记录结果保存；
6、将混凝土回弹仪的负荷慢慢降低，直至混凝土试块完全恢复；
7、将混凝土回弹仪的控制器调节到最小的负荷，以免损坏混凝土试块；
二、回弹数值的测定：
1、将混凝土回弹仪的控制器调节到最小的负荷，以免损坏混凝土试块；
2、将混凝土回弹仪的负荷慢慢提高，直至混凝土试块完全压缩；
3、测量混凝土试块在压缩后的位移量，并将其记录下来；
4、将混凝土回弹仪的负荷慢慢降低，直至混凝土试块完全恢复；
5、测量混凝土试块在恢复后的位移量，并将其记录下来；
6、计算混凝土试块的回弹数值，即：混凝土试块在恢复后的位移量除以混凝土试块在压缩前的位移量；
7、将混凝土回弹仪的控制器调节到最小的负荷，以免损坏混凝土试块。
