中国重汽诊断工具AMT软件升级的操作方法

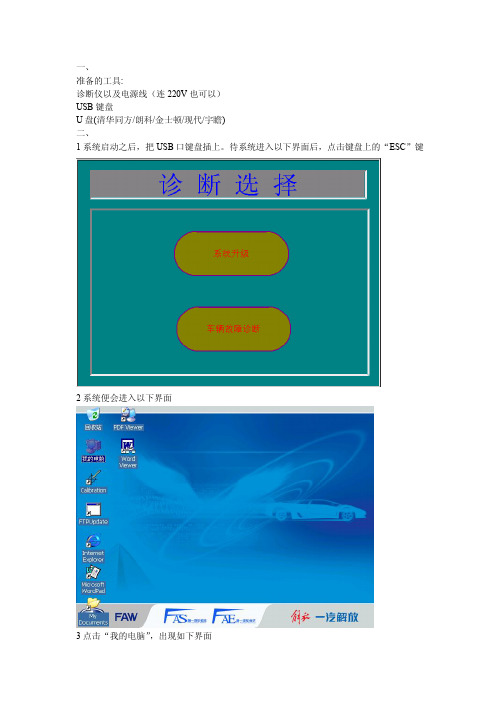

一、准备的工具:诊断仪以及电源线（连220V也可以）USB键盘U盘(清华同方/朗科/金士顿/现代/宇瞻)二、1系统启动之后，把USB口键盘插上。

待系统进入以下界面后，点击键盘上的“ESC”键2系统便会进入以下界面3点击“我的电脑”，出现如下界面4把USB键盘拔掉，把升级用的优盘插上，等待一会，出现盘符“硬盘2”“硬盘2”是U盘，如显示确定u盘识别成功三、U盘文件1.u盘目录里ProudctFile2. ProudctFile文件里放入ECU升级文件。

如图ProudctFile文件里的名称对比电控系统生产文件名优盘存储路径ProudctFile6DL1 Denso.Dat4DL1 Denso.Dat6DL2/6DM batt_1_data_trimmed.dat6DF3 batt_1_data_trimmed.dat4DF3 batt_1_data_trimmed.dat4DC2 BOSCH498.datBF6M DeutzAll.datBF4M DeutzAll.datECAS ecas.dat6DE3 Motorola.xcalA00 BOSCHA00.datB00 BOSCHB00.dat以上操作完成后可以在诊断仪上操作。

四、诊断仪操作1. 选择跟车型号对应的电控系统（如6DL1/6DL2/4DF3...等）2. 诊断仪功能选择里选择“ECU程序更新”3. U盘获取升级文件（登陆名称：FAW 密码：1234）4. 显示按“确定”开始拷贝升级数据点ok5. 拷贝生产文件完成进度框显示完成6. 显示升级结束7. 连车直点“ECU升级”。

版权所有！未征得深圳元征科技股份有限公司（下称“元征公司”）的书面同意，任何公司或个人不得以任何形式（电子、机械、影印、录制或其它形式）对本说明书进行复制和备份。

本手册专为元征产品的使用而设计，对于将之用于指导其它设备操作而导致的各种后果，本公司不承担任何责任。

本手册及其包含的所有范例若有更改，恕不另行通知。

因使用者个人或第三方的意外事故，滥用、误用该设备，擅自更改、修理该设备，或未按元征公司的操作与保养要求而致使设备损坏、遗失所产生的费用及开支等，元征公司及其分支机构不承担任何责任。

对于使用其它选用配件或损耗品而非元征公司原装产品或元征公司认可之产品而导致该设备损坏或出现问题，元征公司不承担任何责任。

正式声明：本说明书所提及之其它产品名称，目的在于说明本设备如何使用，其注册商标所有权仍属原公司。

本设备供专业技术人员或维修人员使用。

注册商标元征公司已在中国及海外若干国家进行了商标注册，其标志为LAUNCH。

在元征公司之商标、服务标志、域名、图标和公司名称还未注册之国家，元征公司声明其对未注册商标、服务标志、域名、图标和公司名称仍享有其所有权。

本手册所提及之其它产品及公司名称的商标仍属于原注册公司所有。

在未得到拥有人的书面同意之前，任何人不得使用元征公司或所提及的其它公司之商标，服务标志，域名，图标，公司名称。

您可以访问元征网址：了解元征X-431汽车诊断电脑及其它专用诊断仪信息；您可以访问元征网址：；或写信至：中国深圳市龙岗区坂雪岗工业区五和大道北元征工业园深圳市元征科技股份有限公司客户服务中心收，与元征公司进行联系，征得其手册使用权之书面同意。

操作汽车ECU注意事项对装备了电脑控制系统的汽车进行诊断操作时，应注意以下事项：z当点火开关接通时，绝不能断开汽车内部电器装置，因为在断开时，由于线圈的自感作用，将会产生很高的瞬时电压，这种电压将会造成传感器及ECU的损坏。

z不能将无线电扬声器等磁性物体置于靠近电脑的地方，因为扬声器的磁铁会损坏ECU 中的电路和部件。

重汽新型变速箱维修工具手册—中国重汽手自一体AMT常见问题解答重汽新型变速箱维修工具手册—中国重汽手自一体AMT常见问题解答：尽管我选择了挂一个比较低的挡位，但系统却挂了一个比较高的挡位。

怎么样才能保证我想要的挡位？进行自动功能和手动功能切换的时候我必须停车吗？问：尽管我选择了挂一个比较低的挡位，但系统却挂了一个比较高的挡位。

怎么样才能保证我想要的挡位？答：在自动功能下，系统会不断地控制车辆的行驶状态并按需要选择合适的挡位。

问：进行自动功能和手动功能切换的时候我必须停车吗？答：不用。

在任何时候，只要按一下手柄盒上的“A/M”按钮，就会实现自动功能和手动功能的切换，选定的功能将显示在仪表上。

问：仪表上的黄灯亮了，怎么回事？该怎么办？答：黄色灯是报警灯，一般车辆可以继续行驶。

请与最近的服务站联系检查车辆。

问：仪表上的红灯亮了，怎么回事？该怎么办？答：红色灯是紧急报警灯，车辆必须马上靠边停车。

请与最近的服务站联系来人检查车辆，只有问题解决后车辆才可以继续行驶。

重汽新型变速箱维修工具问：有时候选择的挡位在仪表上闪烁，怎么回事？答：在换挡的过程中，将要挂入的挡位会在仪表上闪烁，挂挡成功后闪烁停止。

问：我可以选择几挡起步？答：从熄火状态开始起步时，第一次推动手柄HW20716A/AC控制系统默认的前进起步挡位为 3 挡（HW19710A/AC为2挡），如果运行中需要停车且不关闭发动机，再次起步时，第一次推动手柄系统会根据载荷选择合适挡位(不一定为3挡)，默认起步倒挡为R1挡。

问：什么是爬行模式？答：爬行模式（C模式）支持司机在特殊的路况下低速行驶。

在爬行模式下前进挡和倒挡只有1-4挡4个挡位，默认的前进挡起步挡是1挡。

爬行模式可以在停车状态下通过按一次“C”按钮激活，车辆在4挡以下行驶的过程中也可激活，激活后仪表上的小乌龟灯会亮起。

再按一次该按钮解除。

问：停车后我需要拉下手制动吗？答：发动机熄火前必须拉下手制动！如果停车时没有回空挡，发动机熄火后系统会自动回空挡，只有拉下手制动才能保证不发生溜车等事故。

AMT 维修指南（第二稿） 2010-3-15车辆起步AMT的使用 的使用车辆起步时，必须保持车辆静止； 起步默认:第一次上电时默认档位为3档，E模式 A模式 3 E模式及A模式； 起步时按住‘F’向前挂3档，向后挂倒一档R1 R1; F 3 R1 重载坡道上起步可以使用爬行模式‘C’，默认档位是1 C 1 档，此模式下最多挂到4档； 4 C模式长按5秒后，进入‘C+ C+’模式，适合于超载坡道起步 C+ 模式，此时上下箭头及‘变速箱低档 变速箱低档’的字也会闪烁，提 变速箱低档 示此模式下对离合器摩擦片不利，不可经常使用；车辆行驶在正常路面及载荷情况下推荐使用自动模式； 在自动模式下可以通过按住‘F’,手柄前推及后拉进行 F 手动干预； 行驶中可以通过‘N’回空档； N车辆减速减速时，档位会自动降低，停车后90 90秒后，无操作会自 90 动回空档； 发动机熄火时，会自动挂回空档； 注意： 注意：手动干预不会退出自动模式。

AMT的使用 系统重置（标定） 的使用—系统重置 标定） 的使用 系统重置（前提条件： 前提条件输出轴转速为0 1、拉手刹；2、发动机熄火；3、气压大于6.5bar ；4、输出轴转速为0 拉手刹； 发动机熄火； 气压大于6.5bar步骤 15秒以上后或者将钥匙开关关闭1分钟以上 。

1、关电 关闭电源总开关15 关电： 关电 15 1 2、按键 保持换挡手柄置于中间位置并同时按下‘F’和‘N’（整个过程）。

按键： 同时按下‘ 按键 同时按下 3、开钥匙 大约0.5s后标定过程开始，标定开始后仪表上的空挡指示“N”消失，同 开钥匙： 开钥匙 N时向下的箭头‘ ’会闪烁。

4、看仪表 看到显示屏上 ‘N’出现开始闪烁时启动发动机 看仪表： 出现开始闪烁时启动发动机（学习开始20 20秒后）， 看仪表 20 当空挡指示“N”再次正常显示后，表示标定结束并成功（整个标定过程约80 80秒），这时 N 80 松开‘F’和‘N’。

SmartShift重汽智能手自一体变速系统使用说明书目录前言SmartShift®系统简介1 SmartShift®系统介绍1.1 系统组成1.2 变速器性能简介1.3 HW20716A变速器结构1.3.1 HW20716A变速器主箱双副轴结构1.3.2 “对齿”及对齿程序1.3.3 选换挡机构1.3.4 取力机构1.3.5 变速器的润滑系统2 SmartShift®使用方法2.1 使用简介2.2 使用说明2.2.1 SmartShift®操作模式2.2.1.1 操作模式介绍2.2.2.2 A/M功能选择2.2.3 车辆起步2.2.3 行车过程自动功能下的操作2.2.3.1 加挡和减挡2.2.3.2 急加速(KickDown)2.2.3.3 减速2.2.3.4 自动功能下的手动干预2.2.4 行车过程手动功能的操作2.2.4.1 加挡操作2.2.4.2减挡操作2.2.4.3从空挡挂合适挡位2.2.5 减速停车2.2.6挂空挡2.2.7 挂倒挡2.2.8爬行模式2.2.9经济/动力模式2.2.10 巡航(CC)简介2.2.11 驻车、熄火2.2.12 取力器的使用2.3 系统功能重置3 SmartShift®系列产品的拆装及常见故障排除4 SmartShift®系列产品的使用要求及注意事项4.1使用要求4.2注意事项前言SmartShift是中国重汽精心打造的智能手自一体变速系统（AMT-Automatic Mechanical Transmission），换挡过程由电控系统自动控制（也可以由驾驶员手动发出换挡请求），能大幅降低驾驶员劳动强度、明显提高行车舒适性。

该系列变速器适用功率围在266～460马力之间的重型车用发动机，是目前国重型卡车的首选变速器。

本使用说明书的和最终解释权归中国重型汽车集团。

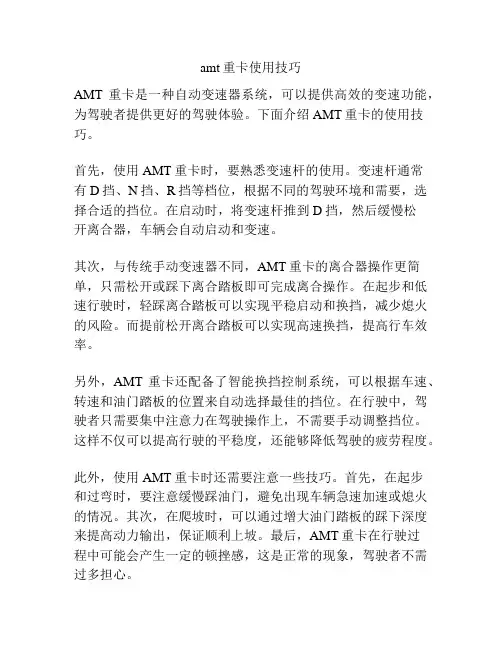

amt重卡使用技巧
AMT重卡是一种自动变速器系统，可以提供高效的变速功能，为驾驶者提供更好的驾驶体验。

下面介绍AMT重卡的使用技巧。

首先，使用AMT重卡时，要熟悉变速杆的使用。

变速杆通常
有D挡、N挡、R挡等档位，根据不同的驾驶环境和需要，选择合适的挡位。

在启动时，将变速杆推到D挡，然后缓慢松
开离合器，车辆会自动启动和变速。

其次，与传统手动变速器不同，AMT重卡的离合器操作更简单，只需松开或踩下离合踏板即可完成离合操作。

在起步和低速行驶时，轻踩离合踏板可以实现平稳启动和换挡，减少熄火的风险。

而提前松开离合踏板可以实现高速换挡，提高行车效率。

另外，AMT重卡还配备了智能换挡控制系统，可以根据车速、转速和油门踏板的位置来自动选择最佳的挡位。

在行驶中，驾驶者只需要集中注意力在驾驶操作上，不需要手动调整挡位。

这样不仅可以提高行驶的平稳度，还能够降低驾驶的疲劳程度。

此外，使用AMT重卡时还需要注意一些技巧。

首先，在起步
和过弯时，要注意缓慢踩油门，避免出现车辆急速加速或熄火的情况。

其次，在爬坡时，可以通过增大油门踏板的踩下深度来提高动力输出，保证顺利上坡。

最后，AMT重卡在行驶过
程中可能会产生一定的顿挫感，这是正常的现象，驾驶者不需过多担心。

总结起来，使用AMT重卡时，需要熟悉变速杆的使用，掌握离合器操作的技巧，并充分利用智能换挡控制系统的功能。

同时，在起步、过弯和爬坡时，要注意油门踏板的控制，保持顺畅和稳定。

通过合理的操作和技巧，可以更好地利用AMT重卡的自动变速功能，提升驾驶的舒适性和安全性。
