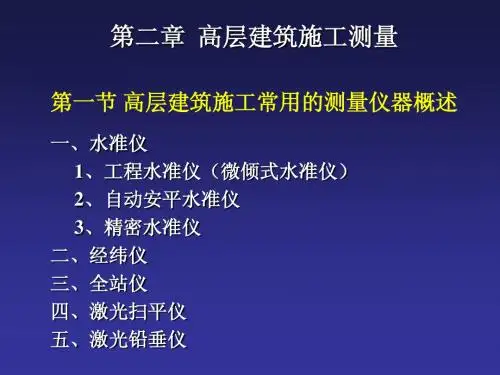

高层建筑施工测量

4. 标高施测要点 (1) 观测时尽量做到前后视线等长。 (2) 由±0.000水平线向下或向上量高差时，所用 钢尺应经过检定，量高差时尺身应铅直并用标准 拉力，同时要进行尺长和温度改正(钢结构不加温 度改正)。 (3) 采用预制构件的高层结构施工时，要注意每 层的高差不要超限，同时更要注意控制各层的标 高，防止偏差积累使建筑物总高度偏差超限。
（二）沉降观测点的布设 沉降观测点是设立在建筑物上，能够反映建筑物 沉降量变化的标志性观测点。为了全面准确地反映整个 建筑物的沉降变化情况，沉降观测点的布设应该满足一 下要求： （1）沉降观测点的位置 沉降观测点应布设在能全面 反映建筑物沉降情况的部位，如建筑物四角，沉降缝 两侧，荷载有变化的部位，大型设备基础，柱子基础 和地质条件变化处。
五. 激光铅直仪 激光铅垂仪是指借助仪器中安置的高灵敏度水准管或水 银盘反射系统，将激光束导至铅垂方向用于进行竖向准 直的一种工程测量仪器。
第二节 高层建筑物定位放线
一、高层建筑物定位 高层建筑物的定位，就是把建筑物外廓各轴 线交点测设在地面上，然后根据这些点进行细 部放样。 1、根据原有建筑物定位 2、根据建筑方格网定位 3、根据测量控制点坐标定位
2、观测方法 一般性建筑物可采用三等水准测量的方法进行。 对于高层建筑，应采用精密水准测量方法，按照国家二 等水准测量的要求进行观测，观测时应先后视水准基点， 然后依次前视各沉降观测点，最后再次后视水准基点， 两次后视度数之差不应该超过±1mm。 另外，沉降观测的水准路线应为闭合水准路线。 为了提高精度，不同周期的观测应遵循“五定”原则： 水准基点、沉降观测点要稳定；仪器设备要稳定、观测 人员要稳定；观测时的环境条件要基本一定；观测路线、 镜位、程序和方法要固定。 3、精度要求 高层建筑、建造在不均匀沉降基础上的重要建筑， 高差闭合差为 0.6 n mm（n为测站数），同一后视点两次后视

讲题：民用建筑、 高层建筑施工测量
内容提要：
§9.4 民用建筑施工测量 §9.5 高层建筑施工测量
§8.4 民用建筑施工测量
一、测设前的准备工作
1、熟悉图纸。
总平面图——建筑物总体位置定位的依据。
建筑平面图、基础平面图、基础详细图——施
工放线的依据。
立面图、剖面图——高程测设的依据。 2、现场踏勘，校核平面、高程控制点。 3、制订测设方案，绘制测设略图，计算测设数据。
2、内控法（垂准线投测法）
（1）吊线坠法 要求：投点高度>5m时，≤3 mm。受风力影响大。 （2）天顶准直法（激光铅垂仪法）——自下向上投测。 要求：投测点距轴线0.5m~0.8m为宜，且在每层投测点
处要预留洞（0.3m×0.3m）。
（3）天底准直法——自上向下投测。
激光准垂仪图片
高层建筑投测点位图
时，其≤±20mm。
1、外控法（经纬仪投测法）
（1）定轴线控制桩A1、A1’、B1、B1’，标定a1、a1’、b1、b1’。 （2）用盘左盘右取平均的方法，向各层投测ai、ai’、bi、bi’ （3）仰角过大时，延长轴线到更远处或附近大楼的屋顶上。 注意：经纬仪要经过严格检校，特别是照准部水准管、横轴要与 竖轴垂直。
5.地下建筑轴线放样； 6.至0，基础施工结束。
三、高层建筑的轴线控制与轴线投测
关键：
控制竖向偏差，即：精确向上引测轴线。
要求：
层间标高测量偏差和竖向测量偏差均不应
超过±3mm，建筑全高（H）测量偏差和竖向
偏差≤ 3H／10000，且30m＜H≤60m时，其≤±
10mm；60m＜H≤90m时，其≤±15mm；90m＜H
到离槽底0.3—0.5m时，用高程放样的方法 在槽壁上钉水平控制桩。

高层建筑工程施工测量方案及方法一、引言高层建筑工程施工测量是指在高层建筑施工过程中进行的各种测量工作，包括建筑物的基准测量、地形测量、建筑物的外观测量、结构尺寸测量、设备安装位置测量等。

准确的施工测量是高层建筑施工的重要保证，它直接影响到施工质量和工期。

二、施工测量方案1.建立测量基准建立测量基准是高层建筑施工测量的首要任务。

可以利用大地水准测量和全站仪测量等方法建立建筑物的基准点，并进行相应的测量标志物的设置。

在测量过程中，要注意合理布设测量控制点，确保施工过程中的测量数据的准确性和可靠性。

2.地形测量地形测量是高层建筑施工的前期准备工作，它可以提供施工场地的地势和地貌信息，为施工设计和施工方案提供依据。

地形测量可以采用导线测量、全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理，得到详细的地形图和剖面图，为后续的施工提供参考。

3.建筑物外观测量建筑物的外观测量主要是为了控制建筑物的形状和尺寸，以及建筑物与周围环境的协调。

建筑物的外观测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过地理信息系统进行处理和分析。

在进行建筑物外观数量测量时，要特别注意测量设备的准确性和测量操作的规范性。

4.结构尺寸测量结构尺寸测量是高层建筑施工中非常重要的一项工作，它可以通过测量建筑物的各种尺寸参数来控制建筑物的形态和结构的稳定性。

结构尺寸测量可以采用全站仪测量、激光测距仪等方法进行，测量数据可以通过计算机软件进行处理和分析。

在进行结构尺寸测量时，要特别注意测量设备的准确性和测量操作的规范性。

5.设备安装位置测量设备安装位置测量是高层建筑施工中的一项重要任务，它可以确保设备的位置准确、与结构的连接牢固，以及为后续的设备运行和维护提供便利。

设备安装位置测量可以采用全站仪测量、测量软件等方法进行，测量数据可以通过计算机软件进行处理和分析。

在进行设备安装位置测量时，要特别注意测量设备的准确性和测量操作的规范性。

高层建筑竖向控制
正倒镜挑直法
适合条件：四廓轴线虽可延长，但不能在延长线上安置经纬仪的情况。 特点：精度高于前两种方法。 第一步： 丙仪器安置在施工层8A上 点，瞄准8S 后，纵转望远 镜，定出8H上点； 第二步： 将仪器移到8H上点上，后 视8A上点后，纵转望远镜， 若前视正照准地面上的轴线 点8N，则两次安置仪器的位 置就都正在8S，8N 轴线上；
1.2 高层建筑标高测量
标高施测要点
(1) 观测时尽量做到前后视线等长； (2) 由±0.000 水平线向下或向上量高差时，所用钢尺应经过检定； (3) 采用预制构件的高层结构施工时，防止偏差积累使建筑物总高度偏差 超限; 措施：在各施工层标高测出后，应根据偏差情况，在下一层施工时 对层高进行适当的调整。 (4) 保证最后竣工测量的精度 为保证竣工时各层标高的正确性，应请建设单位和设计单位明确； 在测定±0.000 水平线和基础施工，如何对待地基开挖后的回弹与整 个建筑在施工期间的下沉影响； 措施： 不少高层建筑在基础施工中将总下沉量在基础垫层的设计标高中预留 出来，取得了较好的效果。
适应范围： 适用于场地四周宽阔。
高层建筑竖向控制
第一步： 甲仪器安 置在轴线的 控制桩上 第二步： 后视首层 轴线后； 第三步： 抬起望远 镜将轴线投 测到施工层 上。
高层建筑竖向控制
侧向借线法 定义：可将轴线向建筑物外侧平行移出，俗称借线；
适用范围：场地四周较小，高层建筑四廓轴线无法延长。
第一步： 乙仪器和乙‘ 仪器 是先后安置在借线 上； 第二步：以首层的 借线点为后视，向 上投测； 第三步：将投测视 线为准向内量出借 线尺寸。
要求：当三个点的标高差值小于3 mm时，应取其平均值； 否则应重新引测;
