监理初检报告(导地线架设前阶段)
- 格式:doc
- 大小:44.55 KB
- 文档页数:5
输电线路监理初检报告尊敬的相关人员:根据您的要求,我们进行了输电线路监理初检,并填写了以下报告,以供参考:1. 项目概况:- 项目名称:输电线路监理初检- 项目地点:(详细地址)- 项目开始日期:(日期)- 项目结束日期:(日期)2. 检查内容:- 检查线路杆塔的稳定性和完整性:检查了所有杆塔的基础情况、杆塔本身的结构、接地情况等,并对损坏或有风险的杆塔进行记录。
- 检查导线的安装质量:检查了导线的拉线情况、固定情况、夹具完整性等,确保导线的安全性和稳定性。
- 检查绝缘子的使用情况:检查了绝缘子的种类、数量、安装情况和质量情况等,确保绝缘子的正常工作。
- 检查地线的连接情况:检查了地线的连接是否良好和牢固,以确保地线的导电性能良好。
- 检查设备间隔的维护情况:检查了设备间隔的清洁情况、维护记录和设备的运行情况等。
3. 检查结果:- 杆塔稳定性和完整性:共发现X个损坏或有风险的杆塔,具体情况如下(详细描述)。
- 导线安装质量:导线的拉线情况、固定情况和夹具完整性等均符合要求,没有发现问题。
- 绝缘子使用情况:绝缘子的种类、数量、安装情况和质量情况等均符合要求,没有发现问题。
- 地线连接情况:地线连接良好,没有发现问题。
- 设备间隔维护情况:设备间隔清洁,维护记录和设备的运行情况均符合要求。
4. 建议和改进措施:- 针对损坏或有风险的杆塔,建议进行修复或替换,以确保输电线路的安全性。
- 建议定期检查和维护输电线路的各个部分,包括杆塔、导线、绝缘子、地线和设备间隔等,以确保正常运行和延长使用寿命。
以上为我们初步完成的输电线路监理初检报告,希望能对您的工作有所帮助。
如有任何问题或需要进一步了解,请随时与我们联系。
谢谢!(你的名字)(你的职位/公司名称)(联系方式)。
监理初检报告JZL11: 工程监理初检报告××工程监理初检报告××监理项目部年月主要技术资料检查情况工方案等满足工程质量要求。
施工组织设计中施工综合进度、施工总平面布置、力能及资源供应、主要施工方案、工程质量管理、安全与文明施工及环境保护等符合工程要求。
主要材料以及供货商资质,试验室资质符合工程要求。
主要测量工器具校验有效,管理人员、特殊工种作业人员上岗证书基本齐全。
检验批、分项工程、分部工程报审资料齐全、完整。
现场实测数据与过程中资料基本吻合,真实可信。
主要施工技术资料、强条执行记录、质量验评记录、出厂证明以及试验资料基本齐全、工程重点抽查情合楼框架基础。
实测误差均在规范要求范围内,符合规范及规程要求,所有参加本次初检的分部、分项、检验批都达到了合格。
1、检查产品说明书,交接实验报告及试验合格证2、变压器整体及附件无缺陷,油箱及套管无渗油现象3、变压器顶盖上无遗留物,外壳表面油漆完整,颜色标志正确、4、接地可靠,器身固定可靠5、储油柜的油温正常6、分接开关操作灵活,并指在运行要求位置7、温度计指示正常四、主要改进建议:1、加强基础成品保护;2、按资料归档要求进行规范归档;3、加强对自身管理体系和质量保证体系的正常运行。
资料问题:土建:1、部分资料签字不规范;2、个别强制性条文记录不全;电气:1、强制性条文执行记录表不全;2、开箱记录填写不规范;3、部分分布分项资料为报审。
五、结论本次检查验收,主要对220kV杏埠变电站项目部技术资料、现场工程质量进行了监理初步检查验收,通过检查确实发现了一些问题,希望项目部针对存在的问题进行积极的整改。
总体而言,本次检查项目部技术资料、工程质量较好,现场施工质量达到了规范规程要求。
宝日希勒至谢尔塔拉220kV输电线路工程监理初步验收报告内蒙古康远工程建设监理有限责任公司谢尔塔拉220KV输变电工程项目监理处2012年12月23日宝日希勒至谢尔塔拉220kV输电线路工程监理初步验收报告宝日希勒至谢尔塔拉220kV输电线路工程,起于宝日希勒220kV 变电站,途径海拉尔产业基地、新建的220KV谢尔塔拉变电站,线路总长度为14.207km,铁塔36基,其中直线塔29基,耐张塔7基(34基采用为台阶式现浇砼刚性基础,2基采用钢筋混凝土灌注桩基础)电压等级220kV,同塔双回路架设,导线型号:2×LGJ240/30,地线型号:两根均为OPGW光缆,绝缘子采用:耐张绝缘子串采用17片U120BP/146D 型号悬式瓷绝缘子,片数为2×17片,直线悬垂串采用复合FXBW-220/120-1型绝缘子,跳线串采用U70BP/146D型瓷绝缘子,片数为17片,全线加装防震锤。
宝日希勒至谢尔塔拉220kV输电线路工程由通辽鑫诚电力工程公司承建,于2011年4月30日开工,于2012年12月20日具备竣工条件。
根据施工单位提交的验收申请,于2012年12月20日至2012年12月21日由监理处组织,施工单位配合,对本工程基础、铁塔组立、架线、接地、文明施工分部工程进行了监理初步验收。
该工程一直处在监理的受控下,采取巡检、抽检、旁站、见证、平行检验等形式开展现场的监理活动,特别对于隐蔽工程验收不漏项,监理初步验收情况如下:一、各分部工程验收情况1、基础工程验收:该工程共浇筑混凝土基础36基,其中直线塔基础为29基,转角塔基础为7基。
于2011年9月20日监理处组织对基础工程进行四级检验,施工项目部报验36基,监理处抽检9基基础,每基基础检验10项,共计90项,合格90项,优良90项。
经检验符合设计和验收规范要求,满足强制性条文的全部标准,一次验收合格率为100%,基础工程合格率100%,优良率为100%,观感评价为100%,评定为优良。

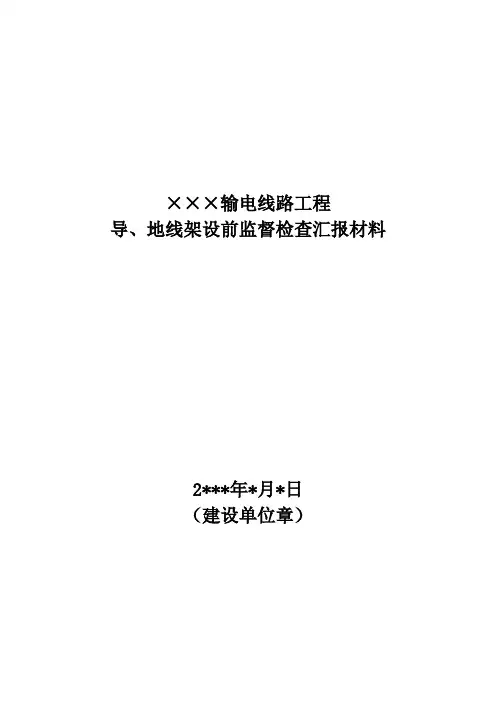

×××输电线路工程导、地线架设前监督检查汇报材料2***年*月*日(建设单位章)批准人:(单位分管领导或部门负责人)年月日审核人:(总监理工程师)年月日目录1.建设单位汇报材料2.设计单位汇报材料3.监理单位汇报材料4.施工单位汇报材料5.检测机构汇报材料架空输电线路工程导、地线架设前质量监督检查建设单位汇报材料一、工程概况1.工程简况介绍2.参建单位情况3.工程质量目标二、工程实际进度三、工程中间验收情况中间验收时间、参加单位、报验范围、中间验收范围及内容、检查发现问题、问题闭环情况。
四、目前存在的问题工程存在哪些待解决问题。
五、监督检查条件满足情况六、质量行为自评价单位:(印章)年月日架空输电线路工程导、地线架设前质量监督检查设计单位汇报材料一、工程概况详细介绍工程概况,设计情况。
尤其是相关技术参数应汇报全面。
二、工程设计图纸交付情况三、设计变更情况四、参加工程验收情况五、目前存在的问题六、工程实体质量与勘察设计符合性确认七、质量行为自评价单位:(印章)年月日架空输电线路工程导、地线架设前质量监督检查监理单位汇报材料一、工程概况1、现场组织机构、人员、设备仪器等2、工程质量控制情况1)到货检验情况2)见证取样工作3)旁站工作4)平行检验情况5)工程验收评定情况6)监理工程师通知单等问题闭环情况二、监理初检情况监理初检时间,报验范围,是否覆盖分项工程,检查发现问题,问题闭环情况。
三、目前存在的问题工程存在哪些待解决问题。
四、质量行为自评价单位:(印章)年月日架空输电线路工程导、地线架设前质量监督检查施工单位汇报材料一、工程概况1、现场组织机构、人员2、工程进度3、工程质量管理从人、机、料、法、环等方面简要介绍。
二、前一阶段工程质量监督存在问题整改总体情况三、三级自检情况班组自检、项目部复检、公司专检时间,报验范围,三级自检是否覆盖分项工程,检查发现问题,问题闭环情况。
