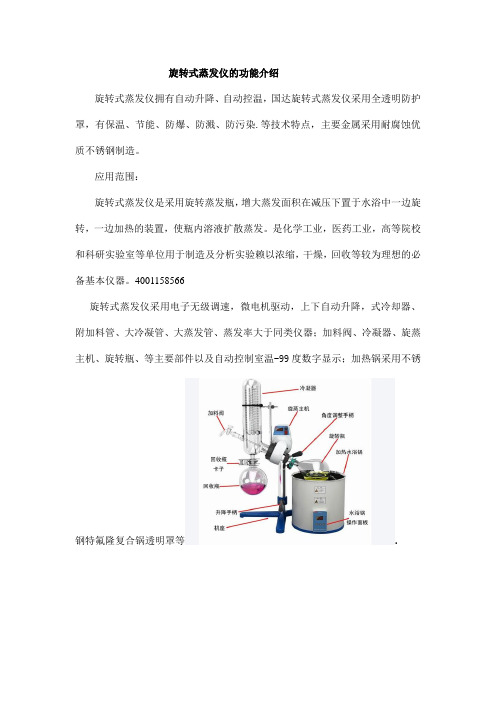

旋转式蒸发仪的功能介绍
旋转式蒸发仪拥有自动升降、自动控温，国达旋转式蒸发仪采用全透明防护罩，有保温、节能、防爆、防溅、防污染.等技术特点，主要金属采用耐腐蚀优质不锈钢制造。

应用范围：
旋转式蒸发仪是采用旋转蒸发瓶，增大蒸发面积在减压下置于水浴中一边旋转，一边加热的装置，使瓶内溶液扩散蒸发。

是化学工业，医药工业，高等院校和科研实验室等单位用于制造及分析实验赖以浓缩，干燥，回收等较为理想的必备基本仪器。

4001158566
旋转式蒸发仪采用电子无级调速，微电机驱动，上下自动升降，式冷却器、附加料管、大冷凝管、大蒸发管、蒸发率大于同类仪器；加料阀、冷凝器、旋蒸主机、旋转瓶、等主要部件以及自动控制室温-99度数字显示；加热锅采用不锈
钢特氟隆复合锅透明罩等.。

旋转蒸发仪的原理旋转蒸发仪是一种常用的实验设备，主要用于分离溶液中的溶质和溶剂。

它通过旋转瓶体，利用离心力加速溶剂的蒸发，从而实现对样品的浓缩和分离。

下面我们来详细了解一下旋转蒸发仪的原理。

旋转蒸发仪的核心部件是旋转瓶和加热浴。

旋转瓶内装有待浓缩的溶液，而加热浴则提供热源，加速溶剂的蒸发。

当旋转瓶旋转时，溶液受到离心力的作用，使得溶剂分子从表面蒸发出来，而溶质则留在瓶内，实现了对溶质和溶剂的分离。

在旋转蒸发仪中，加热浴起着至关重要的作用。

通过加热浴提供的热量，可以使溶剂迅速蒸发，从而达到快速浓缩的目的。

同时，加热浴还可以控制温度，保证溶剂在适宜的温度下蒸发，避免溶质的损失和样品的破坏。

除了加热浴，旋转瓶的设计也是旋转蒸发仪能够正常运行的关键。

旋转瓶通常采用圆底瓶或球形瓶，这种设计可以使溶液在旋转时均匀分布，提高蒸发效率。

同时，旋转瓶的设计还可以减小溶液在蒸发过程中的飞溅和溅射，保证实验的安全性。

在实际操作中，旋转蒸发仪还需要配合真空泵。

真空泵可以将旋转瓶内的压强降低，加快溶剂的蒸发速度。

通过控制真空泵的工作状态，可以更精确地控制蒸发过程，确保样品的浓缩效果。

除了上述关键部件，旋转蒸发仪还需要配备冷凝器。

冷凝器的作用是将蒸发出的溶剂气体冷凝成液体，避免溶剂的损失。

通过冷凝器，可以将溶剂回收利用，提高实验的经济性和环保性。

总的来说，旋转蒸发仪通过旋转瓶和加热浴的配合，利用离心力加速溶剂的蒸发，实现对溶质和溶剂的分离和浓缩。

配合真空泵和冷凝器，可以更精确地控制蒸发过程，提高实验效率和经济性。

这就是旋转蒸发仪的原理，希望对大家有所帮助。

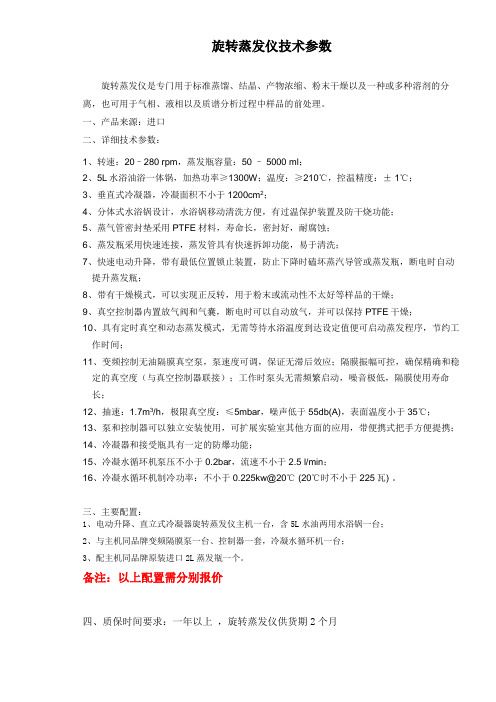

旋转蒸发仪技术参数旋转蒸发仪是专门用于标准蒸馏、结晶、产物浓缩、粉末干燥以及一种或多种溶剂的分离，也可用于气相、液相以及质谱分析过程中样品的前处理。

一、产品来源：进口二、详细技术参数：1、转速：20–280 rpm，蒸发瓶容量：50 – 5000 ml；2、5L水浴油浴一体锅，加热功率≥1300W；温度：≥210℃，控温精度：± 1℃；3、垂直式冷凝器，冷凝面积不小于1200cm2；4、分体式水浴锅设计，水浴锅移动清洗方便，有过温保护装置及防干烧功能；5、蒸气管密封垫采用PTFE材料，寿命长，密封好，耐腐蚀；6、蒸发瓶采用快速连接，蒸发管具有快速拆卸功能，易于清洗；7、快速电动升降，带有最低位置锁止装置，防止下降时磕坏蒸汽导管或蒸发瓶，断电时自动提升蒸发瓶；8、带有干燥模式，可以实现正反转，用于粉末或流动性不太好等样品的干燥；9、真空控制器内置放气阀和气囊，断电时可以自动放气，并可以保持PTFE干燥；10、具有定时真空和动态蒸发模式，无需等待水浴温度到达设定值便可启动蒸发程序，节约工作时间；11、变频控制无油隔膜真空泵，泵速度可调，保证无滞后效应；隔膜振幅可控，确保精确和稳定的真空度（与真空控制器联接）；工作时泵头无需频繁启动，噪音极低，隔膜使用寿命长；12、抽速：1.7m3/h，极限真空度：≤5mbar，噪声低于55db(A)，表面温度小于35℃；13、泵和控制器可以独立安装使用，可扩展实验室其他方面的应用，带便携式把手方便提携；14、冷凝器和接受瓶具有一定的防爆功能；15、冷凝水循环机泵压不小于0.2bar，流速不小于2.5 l/min；16、冷凝水循环机制冷功率：不小于0.225kw@20℃ (20℃时不小于225瓦) 。

三、主要配置：1、电动升降、直立式冷凝器旋转蒸发仪主机一台，含5L水油两用水浴锅一台；2、与主机同品牌变频隔膜泵一台、控制器一套，冷凝水循环机一台；3、配主机同品牌原装进口2L蒸发瓶一个。

HEIDOLPH LABOROTA 4000/4001旋转蒸发仪使用说明装箱单仔细开箱，确认仪器无损伤，按照装箱单核实包装箱内物件。

说明数量产品号码主机LABOROTA 4000 1 51900000 00或LABOROTA 4001 1 51910000 00水浴WB 4000 1 51701000 00或WB DIGI 1 51701001 00油浴OB 4000 1 51702000 00或OB DIGI 1 51702001 00玻璃仪器（详件10-14页及32-36页）G1 1 51300100 00或G3 1 51300300 00或G4 1 51300400 00或G5 1 51300500 00或G6 1 51300600 00或有涂层G1B 1 51300110 00或有涂层G3B 1 51300310 00或有涂层G4B 1 51300410 00或有涂层G5B 1 51300510 00或有涂层G6B 1 51300610 004000至4003的联接元件螺旋接头（12） 1 23.09.03.01.03张力弹簧（13） 1 22.03.02.01.05聚四氟乙烯密封圈（11） 1 23.03.01.01.30蒸汽管螺旋联接（9） 1 11.300.005.19主电源线 1 14.007.003.81热浴主机连线 1 14.007.045.08热浴控制线（仅配备 1 14.007.045.084002/4003）使用说明 1 01.005.002.73选配件护罩（25） 1 591.00010.00护板（17） 1 591.00020.00蒸发温度传感器 1 591.00030.00T auto温度传感器 1 591.00040.00遥控 1 591.00050.00概述- LABOROTA 4000配置：- 便于操作的手动升降器- 手动控制- LABOROTA 4001配置：- 电动升降器- 手动控制安装：1. 组装- 机座放在平整坚固的地方，如实验台或ROTA COOL的安放平台上。

旋转蒸发仪（德国Heidolph）操作及维护规程
1、检查冷凝器等装置是否连接好。

2、接通电源。

3、调节蒸发瓶倾角：通过转动驱动器调节。

4、操作手动升降器：用机器前方的升降器手柄操作升降器。

向下按压升降手柄，然后向左推该手柄为下降，向右推为上升整个带玻璃仪器和蒸发瓶的驱动器。

松开升降手柄，升降器自动地锁定在选出的位置。

5、转动调速旋钮，设定转速。

6、设定温度：用旋钮选定热浴温度；用按钮接通热浴电源，这时开关上绿色指示灯亮。

7、工作结束，关闭电源。

8、清空回收瓶内的有机溶剂。

9、维护保养
1）要经常清洗密封圈、中轴和中轴套。

2）水浴锅防止干烧，水量要按照锅内的水位指示范围添加，不要少于最低，也不要大于最高。

旋转蒸发仪的组成
旋转蒸发仪主要由电机、蒸馏瓶、加热锅、冷凝管等部分组成。

电机是旋转蒸发仪的核心部件，它通过旋转蒸馏瓶，使瓶内的溶液在加热的条件下形成薄膜，从而加速蒸发过程。

蒸馏瓶通常由玻璃或不锈钢制成，容量从几毫升到几百毫升不等，可以根据需要选择不同规格的蒸馏瓶。

加热锅是旋转蒸发仪的加热装置，它通常由不锈钢或铝合金制成，可以通过水浴或电加热的方式对蒸馏瓶进行加热。

加热锅的温度可以通过温度控制器进行调节，以满足不同实验的需求。

冷凝管是旋转蒸发仪的冷却装置，它通常由玻璃或不锈钢制成，可以通过水循环或空气冷却的方式对蒸馏瓶内的蒸汽进行冷凝。

冷凝管的长度和形状也可以根据需要进行选择，以满足不同实验的需求。

除了上述主要部件外，旋转蒸发仪还可能配备有真空装置、流量计、温度控制器、转速控制器等辅助部件，以提高实验的精度和效率。

总之，旋转蒸发仪是一种常用的实验室设备，它由电机、蒸馏瓶、加热锅、冷凝管等部分组成，可以用于液体的浓缩、干燥、提纯等操作。

不同型号和规格的旋转蒸发仪在结构和功能上可能会有所不同，但它们的基本原理和操作方法是相似的。

一、海道夫旋转蒸发仪的原理海道夫旋转蒸发仪是一种常用的实验仪器，广泛应用于化学、生物、药学等领域。

它利用旋转加热的方式，将溶液中的溶剂蒸发掉，从而得到目标产物。

海道夫旋转蒸发仪的主要原理包括以下几个方面：1. 旋转蒸发法：海道夫旋转蒸发仪的核心原理是利用旋转加热的方式，使溶液在加热的同时不断旋转，从而增大表面积，加速溶剂的蒸发。

这种旋转蒸发法能够有效地提高蒸发速度，节省时间。

2. 减压蒸发：海道夫旋转蒸发仪还采用了减压蒸发的原理，通过降低蒸发蒸气的压力，可以降低溶剂的沸点，加快蒸发速度，并减少溶剂的热敏性。

3. 冷凝系统：海道夫旋转蒸发仪中配备有专门的冷凝系统，用于冷却蒸发蒸气，并将其转化为液态溶剂，从而实现对蒸发溶剂的回收利用，节约成本。

海道夫旋转蒸发仪通过旋转蒸发、减压蒸发和冷凝系统的原理，实现了高效、快速、节能的溶剂蒸发过程。

二、海道夫旋转蒸发仪的操作流程海道夫旋转蒸发仪的操作流程一般包括以下几个步骤：1. 准备工作：首先要确保海道夫旋转蒸发仪的设备完好，各部件无损坏。

接通电源，确保电路正常，预热水浴或加热器。

2. 样品装填：将待蒸发的溶液倒入旋转蒸发瓶中，注意不要过高或过低，以免影响蒸发效果。

3. 蒸发操作：将装有溶液的旋转蒸发瓶放置在加热器中，开启加热器进行加热。

将旋转蒸发瓶安装到转速控制装置上，并调整旋转速度，使溶液不断旋转，加速蒸发。

4. 减压操作：调节减压阀，降低蒸发的压力，加快溶剂的蒸发速度。

5. 冷凝回收：通过冷凝系统将蒸发蒸气冷凝成液态溶剂，实现对溶剂的回收利用。

6. 清洗维护：蒸发结束后，关闭加热器和电源，拆卸旋转蒸发瓶，清洗仪器，保养维护设备。

通过上述操作流程，可以顺利进行海道夫旋转蒸发仪的使用，获得高纯度的目标产物。

通过以上介绍，相信大家对海道夫旋转蒸发仪的原理和操作流程有了更深入的了解。

海道夫旋转蒸发仪在实验室中具有重要的应用价值，能够为科研工作者提供便利，有助于提高实验效率和产物纯度。
