触摸屏在工控自动化系统中的应用

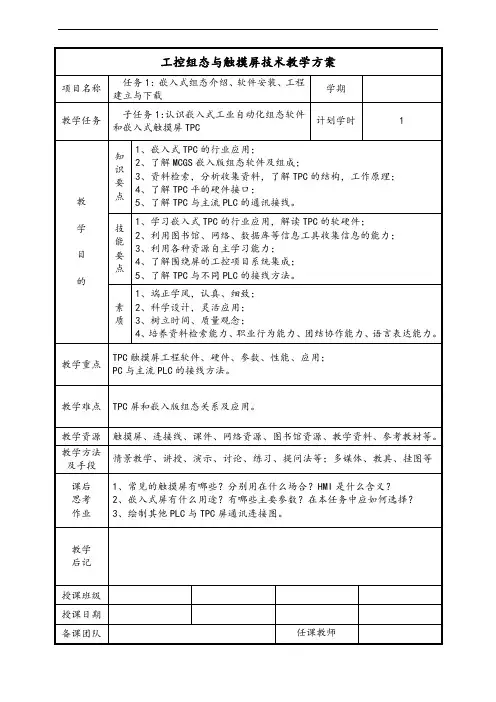

项目教学步骤与内容教学方法时间安排子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC1.引入问题：教师自我介绍；平板电脑、触摸屏手机、自动柜员机（ATM）功能；软件操作的技术性与艺术性；2.MCGS触摸屏功能演示：典型家居工程案例操作；3.触摸屏、工业自动化组态软件定义、发展和意义。

演示10分钟4.嵌入式工控系统行业应用：样例工程5.嵌入版软件组成介绍情景教学演示10分钟(1)主控窗口构造了应用系统的主框架(2)设备窗口是MCGS嵌入版系统与外部设备联系的媒介(3)用户窗口实现了数据和流程的“可视化”(4)实时数据库是MCGS嵌入版系统的核心(5)运行策略是对系统运行流程实现有效控制的手段工控组态与触摸屏技术教学方案项目教学步骤与内容时间子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC 6. TPC7062K触摸屏硬件介绍、触摸屏和PLC的关系(1) TPC7062K外观(2) TPC7062K供电接线接线步骤:步骤1：将开关电源24V＋端线插入TPC电源插头接线1端中；步骤2：将开关电源24V—端线插入TPC电源插头接线2端中；步骤3：使用一字螺丝刀将TPC电源插头螺钉锁紧。

(3) TPC7062K外部接口PIN 定义1 ＋2 －项目TPC7062KLAN（RJ45）以太网接口串口（DB9）1×RS232，1×RS485USB1 主口，可用于优盘、键盘USB2 从口，用于下载工程电源接口24V DC ±20%示范演示20分钟仅限24V DC！建议电源的输出功率为15W。

项目教学步骤与内容时间7. TPC7062K与三款主流PLC通讯接线西门子USB-PPI欧姆龙USB-CIF02USB子任务1：认识嵌入式工业自动化组态软件和嵌入式触摸屏TPC三菱USB-SC098.总结和布置作业5分钟项目教学步骤与内容时间子任务2：熟悉工业自动化组态软件嵌入版MCGS V6.81.提问：（1）工业自动化组态软件和嵌入式触摸屏关系？（2）如何找应用软件？一般软件安装方法？大脑风暴法2.布置任务：嵌入式版V6.8组态软件安装方法和步骤在个人电脑上插入MCGS嵌入版安装光盘，具体安装步骤如下：（1）插入光盘后，运行光盘中的Autorun.exe文件（2）MCGS嵌入版主程序安装完成后，继续安装设备驱动，选择“是”案例教学15分钟项目教学步骤与内容时间子任务2：熟悉工业自动化组态软件嵌入版MCGS V6.8（3）点击下一步，进入驱动安装程序，选择所有驱动，点击下一步进行安装（4）选择好后，按提示操作，MCGS驱动程序安装过程需要几分钟；（5）安装过程完成后，将弹出对话框提示安装完成，是否重新启动计算机，选择重启后，完成安装。

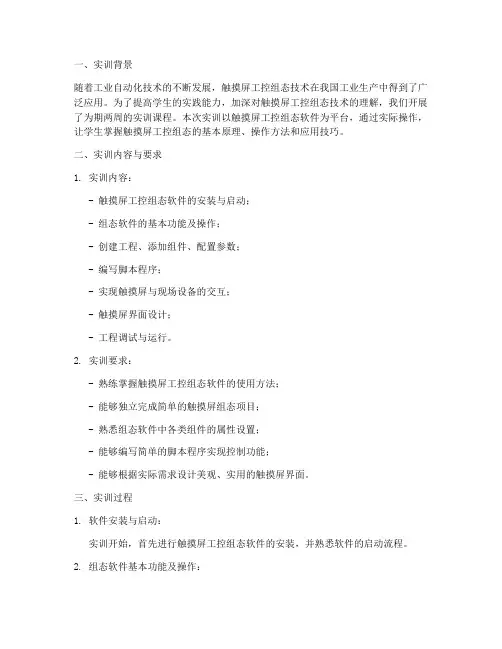

一、实训背景随着工业自动化技术的不断发展，触摸屏工控组态技术在我国工业生产中得到了广泛应用。

为了提高学生的实践能力，加深对触摸屏工控组态技术的理解，我们开展了为期两周的实训课程。

本次实训以触摸屏工控组态软件为平台，通过实际操作，让学生掌握触摸屏工控组态的基本原理、操作方法和应用技巧。

二、实训内容与要求1. 实训内容：- 触摸屏工控组态软件的安装与启动；- 组态软件的基本功能及操作；- 创建工程、添加组件、配置参数；- 编写脚本程序；- 实现触摸屏与现场设备的交互；- 触摸屏界面设计；- 工程调试与运行。

2. 实训要求：- 熟练掌握触摸屏工控组态软件的使用方法；- 能够独立完成简单的触摸屏组态项目；- 熟悉组态软件中各类组件的属性设置；- 能够编写简单的脚本程序实现控制功能；- 能够根据实际需求设计美观、实用的触摸屏界面。

三、实训过程1. 软件安装与启动：实训开始，首先进行触摸屏工控组态软件的安装，并熟悉软件的启动流程。

2. 组态软件基本功能及操作：学习组态软件的基本功能，如创建工程、添加组件、配置参数等。

3. 创建工程：根据实训要求，创建一个新的工程，并设置工程名称、版本等信息。

4. 添加组件：在工程中添加所需的组件，如按钮、开关、显示、报警等。

5. 配置参数：对添加的组件进行参数配置，如设置组件的名称、地址、颜色等。

6. 编写脚本程序：学习编写脚本程序，实现触摸屏与现场设备的交互，如控制设备的启停、读取设备状态等。

7. 触摸屏界面设计：根据实际需求，设计美观、实用的触摸屏界面，包括布局、颜色、字体等。

8. 工程调试与运行：对完成的工程进行调试，确保触摸屏与现场设备能够正常交互。

四、实训收获与体会1. 理论知识与实践相结合：通过本次实训，将所学的理论知识与实际操作相结合，加深了对触摸屏工控组态技术的理解。

2. 提高实践能力：通过实际操作，提高了自己的动手能力和解决实际问题的能力。

3. 掌握组态软件操作：熟练掌握了触摸屏工控组态软件的使用方法，为今后的工作奠定了基础。

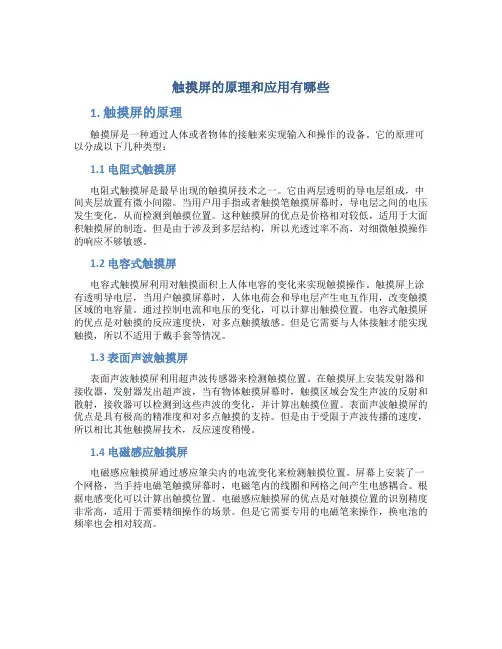

触摸屏的原理和应用有哪些1. 触摸屏的原理触摸屏是一种通过人体或者物体的接触来实现输入和操作的设备。

它的原理可以分成以下几种类型：1.1 电阻式触摸屏电阻式触摸屏是最早出现的触摸屏技术之一。

它由两层透明的导电层组成，中间夹层放置有微小间隙。

当用户用手指或者触摸笔触摸屏幕时，导电层之间的电压发生变化，从而检测到触摸位置。

这种触摸屏的优点是价格相对较低，适用于大面积触摸屏的制造。

但是由于涉及到多层结构，所以光透过率不高，对细微触摸操作的响应不够敏感。

1.2 电容式触摸屏电容式触摸屏利用对触摸面积上人体电容的变化来实现触摸操作。

触摸屏上涂有透明导电层，当用户触摸屏幕时，人体电荷会和导电层产生电互作用，改变触摸区域的电容量。

通过控制电流和电压的变化，可以计算出触摸位置。

电容式触摸屏的优点是对触摸的反应速度快，对多点触摸敏感。

但是它需要与人体接触才能实现触摸，所以不适用于戴手套等情况。

1.3 表面声波触摸屏表面声波触摸屏利用超声波传感器来检测触摸位置。

在触摸屏上安装发射器和接收器，发射器发出超声波，当有物体触摸屏幕时，触摸区域会发生声波的反射和散射，接收器可以检测到这些声波的变化，并计算出触摸位置。

表面声波触摸屏的优点是具有极高的精准度和对多点触摸的支持。

但是由于受限于声波传播的速度，所以相比其他触摸屏技术，反应速度稍慢。

1.4 电磁感应触摸屏电磁感应触摸屏通过感应筆尖内的电流变化来检测触摸位置。

屏幕上安装了一个网格，当手持电磁笔触摸屏幕时，电磁笔内的线圈和网格之间产生电感耦合。

根据电感变化可以计算出触摸位置。

电磁感应触摸屏的优点是对触摸位置的识别精度非常高，适用于需要精细操作的场景。

但是它需要专用的电磁笔来操作，换电池的频率也会相对较高。

2. 触摸屏的应用2.1 智能手机和平板电脑智能手机和平板电脑是最常见的应用触摸屏技术的设备之一。

通过触摸屏，用户可以进行图标点击、滑动、缩放等多种操作，实现快速的输入和导航。

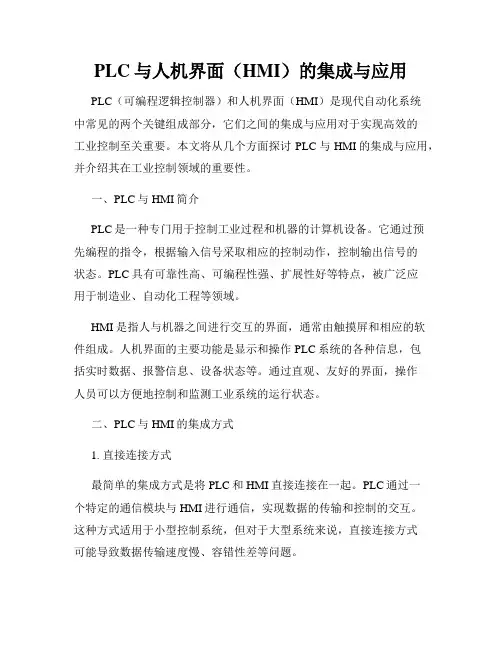

PLC与人机界面（HMI）的集成与应用PLC（可编程逻辑控制器）和人机界面（HMI）是现代自动化系统中常见的两个关键组成部分，它们之间的集成与应用对于实现高效的工业控制至关重要。

本文将从几个方面探讨PLC与HMI的集成与应用，并介绍其在工业控制领域的重要性。

一、PLC与HMI简介PLC是一种专门用于控制工业过程和机器的计算机设备。

它通过预先编程的指令，根据输入信号采取相应的控制动作，控制输出信号的状态。

PLC具有可靠性高、可编程性强、扩展性好等特点，被广泛应用于制造业、自动化工程等领域。

HMI是指人与机器之间进行交互的界面，通常由触摸屏和相应的软件组成。

人机界面的主要功能是显示和操作PLC系统的各种信息，包括实时数据、报警信息、设备状态等。

通过直观、友好的界面，操作人员可以方便地控制和监测工业系统的运行状态。

二、PLC与HMI的集成方式1. 直接连接方式最简单的集成方式是将PLC和HMI直接连接在一起。

PLC通过一个特定的通信模块与HMI进行通信，实现数据的传输和控制的交互。

这种方式适用于小型控制系统，但对于大型系统来说，直接连接方式可能导致数据传输速度慢、容错性差等问题。

2. 以太网连接方式采用以太网连接方式可以克服直接连接方式的局限性。

通过以太网通信，PLC和HMI可以实现高速稳定的数据传输。

此外，以太网连接方式还支持远程监控和管理，方便维护人员对系统进行远程操作。

3. 使用总线通信方式使用总线通信方式是集成PLC和HMI的一种常见方式，常见的总线通信协议包括Profibus、Modbus、CAN等。

通过总线通信，PLC和HMI可以实现多路通信，提高系统的扩展性和灵活性。

三、PLC与HMI的应用1. 自动化生产线控制在自动化生产线上，PLC和HMI的集成应用十分广泛。

通过PLC控制器对生产线各个步骤进行编程，再通过HMI界面，操作人员可以实时监测生产状态、设备运行参数，并可以进行相关参数的调整和控制，从而提高生产效率和产品质量。

单片机与人机交互触摸屏按键和显示屏的应用现代科技的迅速发展，使得人机交互成为了当下热门的领域之一。

作为人类与电子设备之间的桥梁，触摸屏按键和显示屏的应用在我们的日常生活中扮演着越来越重要的角色。

而单片机则作为嵌入式系统中最为常见的控制器，与触摸屏按键和显示屏的结合，不仅提升了用户交互体验，也为我们的生活带来了便利。

本文将深入探讨单片机与人机交互触摸屏按键和显示屏的应用。

一、触摸屏按键的应用触摸屏按键是一种新型的人机交互界面，它通过电容或者压力等方式感应用户的点击动作，并将点击位置信号转换为电信号输入，从而实现对设备的控制。

单片机通过与触摸屏按键的连接，可以实现多种功能。

1.1 触摸屏按键在智能手机中的应用随着智能手机的普及，触摸屏按键已经成为了目前手机最常见的操作方式之一。

通过单片机与触摸屏的连接，我们可以轻松实现对手机屏幕的触摸操作，包括滑动、点击、放大缩小等。

这不仅提高了手机的操控性，也为用户带来了更好的使用体验。

1.2 触摸屏按键在工业控制领域的应用在工业控制领域，触摸屏按键的应用也越来越广泛。

通过与单片机的连接，我们可以将触摸屏作为控制设备的输入端口，实现对各种设备的控制和监控。

例如，在一些工厂中，工人可以通过触摸屏按键来控制生产线的开关、调整设备参数等，大大提高了生产效率。

二、显示屏的应用显示屏作为人机交互的重要组成部分，具有信息输出的功能，将数据以人类可读的形式展示出来。

单片机通过与显示屏的连接，可以实现对数据的显示和处理，提升用户交互的体验。

2.1 显示屏在计算机领域的应用在计算机领域，显示屏是我们与计算机最直接的交互方式之一。

通过单片机与显示屏的连接，我们可以输出文字、图像、视频等多种形式的信息。

这不仅使得计算机的操作更加直观，也为我们提供了更方便的信息交流方式。

2.2 显示屏在仪器仪表领域的应用在仪器仪表领域，显示屏的应用也非常广泛。

通过单片机与显示屏的连接，我们可以将各种测量数据以数字或者图形的形式显示出来，方便用户进行实时监测和数据分析。

mcgs工程实例MCGS工程实例MCGS是一款面向工业自动化领域的人机界面软件，具备强大的功能和灵活的应用性。

在实际工程中，MCGS被广泛应用于各种工业设备的监控与控制系统中，提供了可靠高效的解决方案。

下面将介绍几个MCGS工程实例，以展示其在工业自动化领域的应用。

一、智能水处理系统在水处理行业，MCGS可以用于实现智能化的水处理系统。

通过与传感器和执行器的连接，MCGS可以实时监测水质、水位等参数，并根据设定的控制策略进行自动控制。

在人机界面上，可以显示水处理过程中的各种参数和状态，提供操作员直观的监控界面。

同时，MCGS还支持远程监控和控制，使得操作人员可以通过网络远程访问系统，进行远程操作和故障排除。

二、智能物流系统在物流行业，MCGS可以应用于智能化的物流系统中。

通过与条码扫描仪、传感器、输送带等设备的连接，MCGS可以实时监测货物的位置、数量等信息，并进行自动化的分拣、装载等操作。

在人机界面上，可以显示货物的实时位置和状态，提供操作员直观的监控界面。

同时，MCGS还支持与WMS（仓库管理系统）的连接，实现物流系统的信息化管理。

三、智能制造系统在制造行业，MCGS可以应用于智能化的制造系统中。

通过与PLC （可编程逻辑控制器）和其他设备的连接，MCGS可以实时监测生产线的各种参数和状态，并进行自动化的生产控制。

在人机界面上，可以显示生产线的实时状态和生产进度，提供操作员直观的监控界面。

同时，MCGS还支持与ERP（企业资源计划）系统的连接，实现制造系统与企业管理系统的无缝集成。

四、智能能源管理系统在能源行业，MCGS可以应用于智能化的能源管理系统中。

通过与传感器和计量仪表的连接，MCGS可以实时监测能源的消耗和产生情况，并进行自动化的能源调度和管理。

在人机界面上，可以显示能源的实时消耗和产生情况，提供操作员直观的监控界面。

同时，MCGS还支持与EMS（能源管理系统）的连接，实现能源管理系统的信息化管理。

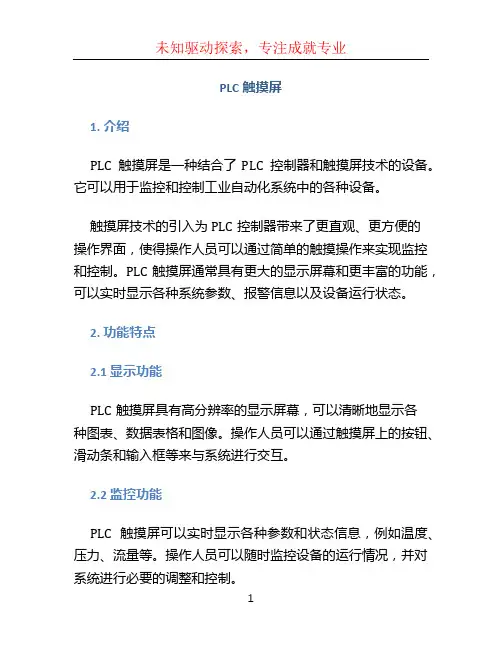

PLC触摸屏1. 介绍PLC触摸屏是一种结合了PLC控制器和触摸屏技术的设备。

它可以用于监控和控制工业自动化系统中的各种设备。

触摸屏技术的引入为PLC控制器带来了更直观、更方便的操作界面，使得操作人员可以通过简单的触摸操作来实现监控和控制。

PLC触摸屏通常具有更大的显示屏幕和更丰富的功能，可以实时显示各种系统参数、报警信息以及设备运行状态。

2. 功能特点2.1 显示功能PLC触摸屏具有高分辨率的显示屏幕，可以清晰地显示各种图表、数据表格和图像。

操作人员可以通过触摸屏上的按钮、滑动条和输入框等来与系统进行交互。

2.2 监控功能PLC触摸屏可以实时显示各种参数和状态信息，例如温度、压力、流量等。

操作人员可以随时监控设备的运行情况，并对系统进行必要的调整和控制。

2.3 控制功能PLC触摸屏可以通过触摸操作来控制各种设备，例如开关、阀门、电机等。

操作人员可以通过点击触摸屏上的按钮或滑动条来启动、停止或调节设备的运行状态。

2.4 报警功能PLC触摸屏可以实时监测各种系统参数，并在参数超出设定范围时自动发出报警信息。

操作人员可以通过触摸屏上的报警提示来及时做出反应并采取相应的措施。

2.5 数据记录和分析PLC触摸屏可以记录和存储设备的运行数据，并生成相应的报表和趋势图。

通过对数据的分析，操作人员可以了解设备的运行状态和趋势，及时进行维护和优化。

3. 优势和应用场景3.1 优势•界面友好：PLC触摸屏具有直观、易于操作的界面，无需太多的培训即可上手操作。

•高度定制化：PLC触摸屏可以根据用户的需求进行定制，以适应不同的应用场景。

•方便维护：PLC触摸屏可以实时监测设备的状态，并提供相关的维护提示，并且可通过触摸屏进行简单的故障排查和维护工作。

•高效性能：PLC触摸屏具有高性能的处理器和存储器，能够快速响应操作指令，并实时更新设备状态。

3.2 应用场景PLC触摸屏广泛应用于各种工业自动化系统，例如：•生产线控制系统：PLC触摸屏可以实时监控生产线上各个设备的运行状态，并进行统一的控制和调节，提高生产效率和质量。

单片机触摸屏应用随着科技的不断进步和单片机技术的广泛应用，触摸屏作为一种新型的人机交互界面方式，已经在各个领域得到了广泛的应用。

本文将介绍单片机触摸屏的基本原理及其应用。

一、单片机触摸屏的原理单片机触摸屏是一种通过触摸来实现信息交互的技术，其基本原理是通过传感器感知触摸位置的电压信号，并将其转换为单片机能够处理的数字信号，从而实现对触摸位置的检测及响应。

单片机触摸屏的主要组成部分包括触摸面板、传感器、控制电路和显示屏。

触摸面板通过感应人体触摸行为，并将触摸位置的电压信号传递给传感器。

传感器将电压信号转换为与触摸位置相关的电信号，并传输给控制电路。

控制电路负责解析传感器传来的信号，计算触摸位置，并将数据传递给单片机。

最后，单片机根据接收到的触摸位置数据，进行相应的处理，并通过显示屏将结果展示出来。

二、单片机触摸屏的应用1. 工业自动化领域：单片机触摸屏广泛应用于工业控制系统中。

通过触摸屏的直观操作界面，工程师可以方便地进行参数设置、设备监控和故障排查等操作，提高了工作效率。

2. 智能家居领域：单片机触摸屏可以作为智能家居系统的控制终端，实现对灯光、窗帘、空调、音乐等设备的远程控制。

用户只需通过触摸屏轻轻一触，即可实现各种操作，提高了家居生活的便利性。

3. 医疗设备领域：单片机触摸屏在医疗设备上的应用越来越广泛。

患者和医生可以通过触摸屏对医疗设备进行操作和监控，实现对生命信号、治疗参数等数据的实时监测和调整，提高了医疗设备的可靠性和实用性。

4. 汽车导航领域：单片机触摸屏在汽车导航系统中具有重要的应用价值。

驾驶员通过触摸屏可以轻松设置导航目的地、选择音乐、调节空调等操作，提高了驾驶安全性和驾驶体验。

5. 智能穿戴设备领域：单片机触摸屏还广泛应用于智能手表、智能眼镜等智能穿戴设备中。

用户可以通过触摸屏进行手势操作、查看健康数据、接听电话、发送消息等功能，方便实用。

三、单片机触摸屏的发展趋势随着科技的不断发展，单片机触摸屏将会有更多的创新和突破。
