Brocade光纤交换机简要配置手册通过串口线，将一台配置终端PC的串口连接到交换机前面板的DB9串口，就可以使用终端软件，对交换机进展配置。
本节只对修改交换机配置网口IP、查看交换机状态、修改登录密码等常用功能进展介绍。
使用Windows自带的超级终端作为配置软件。
翻开超级终端，并作如下设置：点击“确定〞后进入命令窗口，按回车键出现登录提示，如下列图以管理员用户登录。
首先输入用户名“admin〞回车，然后提示输入口令，输入默认口令“password〞，即可登录到交换机Shell。
第一次登录后，屏幕会有如下提示：这是系统提示尽快修改用户口令。
如果不需要修改，按键盘Ctrl+C即可跳过修改口令过程，直接进入配置命令界面，如下列图：上图的“admin>〞就是输入提示符。
输入“help〞可以查看交换机的常用命令及简要说明。
输入“ipaddrshow〞可以显示交换机配置网口的当前IP地址，如下列图：输入“exit〞可以退出当前用户登录，并返回登录提示符界面，如下列图：将配置终端PC机与光纤交换机联入同一局域网，并将配置终端的IP地址修改为与光纤交换机同一网段。
由于管理软件采用了Java编程，配置终端需要安装JRE〔Java Runtime Environment翻开配置终端的IE浏览器，在URL栏直接输入“〞并回车,如下列图：输入用户名和密码。
默认用户名为admin,密码是password.即可连接到交换机图形管理界面，如下列图：上图窗口左边显示当前设备的常用配置联接，右边显示指定交换机的状态点击窗口左边的Zone Admin,进入Zone管理。
点击“Zone〞标签切换到创立Zone视图，如下列图：点击上图中的“Create〞按钮新建Zone。
此时弹出对话框，要求输入新建Zone的名字，如下列图：在这里我们输入Zone的名字：Exch01_VTL,并点击OK.在Zone标签界面的“Name〞下拉条中选择Exch01_VTL，如下列图：通过Ctrl和鼠标左键，选中Port & Attached列表中的1,0(U-Port,PID:010000)和1,3(U-Port,PID:030000)这2个端口，再点击“Add Member〞按钮，即可将这2个端口添加到Exch01_VTL里面，如下列图：.此时各Port附属的Zone已经划分完毕。

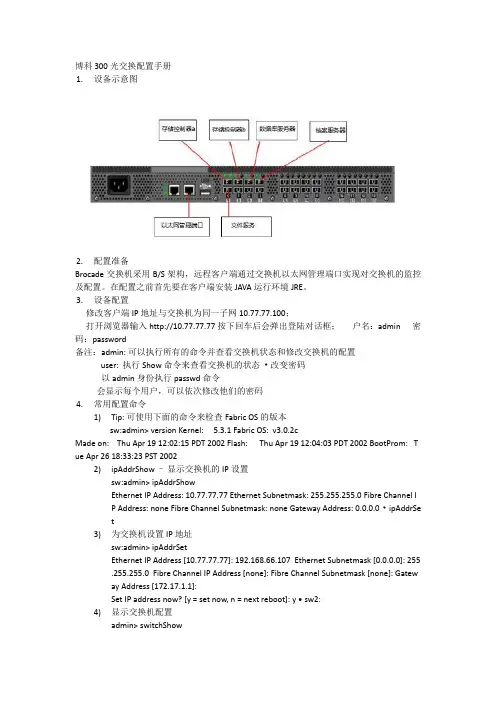

博科 300光交换配置手册1.设备示意图2.配置准备Brocade交换机采用B/S架构，远程客户端通过交换机以太网管理端口实现对交换机的监控及配置。
在配置之前首先要在客户端安装JAVA运行环境JRE。
3.设备配置修改客户端IP地址与交换机为同一子网10.77.77.100；打开浏览器输入http://10.77.77.77按下回车后会弹出登陆对话框；户名：admin 密码：password备注：admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置user: 执行Show命令来查看交换机的状态•改变密码以admin身份执行passwd命令会显示每个用户，可以依次修改他们的密码4.常用配置命令1)Tip: 可使用下面的命令来检查Fabric OS的版本sw:admin> version Kernel: 5.3.1 Fabric OS: v3.0.2cMade on: Thu Apr 19 12:02:15 PDT 2002 Flash: Thu Apr 19 12:04:03 PDT 2002 BootProm: T ue Apr 26 18:33:23 PST 20022)ipAddrShow –显示交换机的IP设置sw:admin> ipAddrShowEthernet IP Address: 10.77.77.77 Ethernet Subnetmask: 255.255.255.0 Fibre Channel IP Address: none Fibre Channel Subnetmask: none Gateway Address: 0.0.0.0 • ipAddrSet3)为交换机设置IP地址sw:admin> ipAddrSetEthernet IP Address [10.77.77.77]: 192.168.66.107 Ethernet Subnetmask [0.0.0.0]: 255.255.255.0 Fibre Channel IP Address [none]: Fibre Channel Subnetmask [none]: Gateway Address [172.17.1.1]:Set IP address now? [y = set now, n = next reboot]: y • sw2:4)显示交换机配置admin> switchShowswitchName: sw2 switchType: 9.1 switchState: Online switchMode: Native switchRole: Subordinate switchDomain: 97 switchId: fffc61switchWwn: 10:00:00:60:69:04:23:03 switchBeacon: OFFport 0: id 2G No_Light port 1: id 2G No_Light port 2: id 2G No_Light port 3: id 2G No_Lightport 4: id 2G Online F-Port 10:00:00:00:c9:20:d0:99 port 5: id 2G No_Lightport 6: id N2 Online E-Port 10:00:00:60:69:50:3e:1b “sw2” (downstream)port 7: id 1G Online L-Port 8 Private, 2 phantom port 8: id 1G No_Light port 9: id N2 No_Light port 10: id 2G No_Lightport 11: id N1 Online port 12: id 2G No_Lightport 13: id 2G Online E-Port 10:00:00:60:69:50:02:73 “sw8" (upstream) (Trunk master)port 14: id N2 No_Light5)显示交换机运行状态admin> switchstatusshowSwitch Health Report Report time: 06/22/2015 07:53:50 AMSwitch Name: adminIP address: 192.168.99.9SwitchState: HEALTHYDuration: 00:05Power supplies monitor HEALTHYTemperatures monitor HEALTHYFans monitor HEALTHYFlash monitor HEALTHYMarginal ports monitor HEALTHYFaulty ports monitor HEALTHYMissing SFPs monitor HEALTHYFabric Watch is not licensedDetailed port information is not included6)显示交换机配置信息admin> cfgshowDefined configuration:cfg: cfg_1 a750l1_vtl12; b750l1_v7000; b750l2_v7000; b750l2_vtl12; ha1;vm1l_v7000; vm2l_v7000; vm3l_v7000; vtape; xenserver_a;xenserver_bzone: a750l1_vtl121,2; 1,20; 1,21; 1,22; 1,23zone: b750l1_v70001,0; 1,1; 1,2zone: b750l2_v70001,0; 1,1; 1,3zone: b750l2_vtl121,3; 1,20; 1,21; 1,22; 1,23zone: ha1 1,2; 1,3zone: vm1l_v70001,0; 1,1; 1,4zone: vm2l_v70001,0; 1,1; 1,5zone: vm3l_v70001,0; 1,1; 1,6zone: vtape 1,20; 1,21; 1,22; 1,23zone: xenserver_a1,0; 1,1; 1,8zone: xenserver_b1,0; 1,1; 1,77)备份交换机配置admin> configuplocadadmin> Protocol (scp or ftp):ftp （输入协议,如果你是FTP就输入FTP）admin> host: （FTP服务器地址：192.168.99.100）admin> user name: （用户名）admin> filename: 备份文件名称admin> password: 密码8)已有备份文件还原admin> switchdisable 停用交换机所有交换端口admin>configdownloadadmin>Protocol (scp or ftp):ftpadmin>Server Name or IP Address [host]:admin>User Name [user]:admin>File Name [config.txt]:config.txt.........admin>Do you want to continue [y/n]:yadmin>Password:admin>reboot9)划分zone定义：zone是当你有不同平台的主机连到SAN上时，用来隔离不同主机对磁盘阵列的存取，严格一点的，任何一台主机连到交换机访问任何一个存储设备都要作zone。

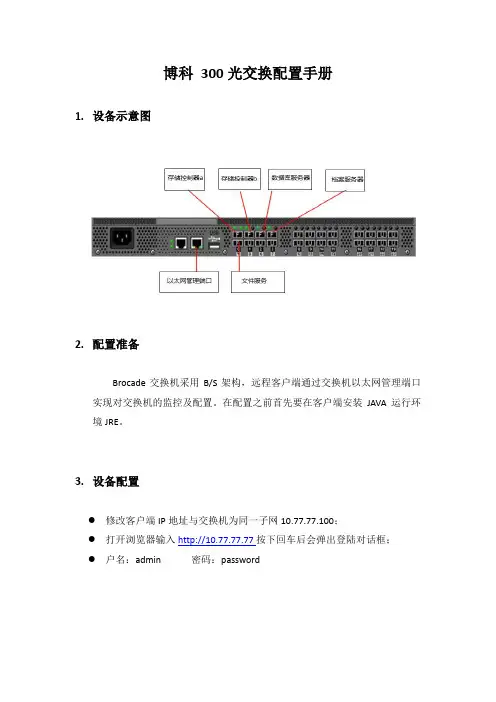

博科300光交换配置手册1.设备示意图2.配置准备Brocade交换机采用B/S架构，远程客户端通过交换机以太网管理端口实现对交换机的监控及配置。
在配置之前首先要在客户端安装JAVA运行环境JRE。
3.设备配置●修改客户端IP地址与交换机为同一子网10.77.77.100；●打开浏览器输入http://10.77.77.77按下回车后会弹出登陆对话框；●户名：admin 密码：password●ZONE的划分：Zone是Brocade交换机上的标准功能，Zone内的设备可以相互访问，但不能访问其他Zone的设备。
Zone的成员有三种：“Domain,Port”；”WWN”；”Alias”。
可以同时有多个类型的多个设备同时存在于一个Zone中。
注意：建议每台设备单独划分Zone，以提高读写效率。
●Zone_Config配置：在一个SAN网络中一般需要有多个Zone同时存在，多个Zone被存放在一个Config中。
交换机上允许同时有多个Zone的Config 存在，方便Zone配置的切换。
所有的Config配置中只有一个Config是生效的配置，被称作Active Config。
其他的都是待选方案，只有在他们成为Active Config后，他们的Zone配置才会生效。
注意：zone添加到zone config members中后，然后先点击“save config”再点击“enable config”。
附件•用户admin: 可以执行所有的命令并查看交换机状态和修改交换机的配置user: 执行Show命令来查看交换机的状态•改变密码以admin身份执行passwd命令会显示每个用户，可以依次修改他们的密码•Tip: 可使用下面的命令来检查Fabric OS的版本sw:admin> versionKernel: 5.3.1Fabric OS: v3.0.2cMade on: Thu Apr 19 12:02:15 PDT 2002Flash: Thu Apr 19 12:04:03 PDT 2002BootProm: Tue Apr 26 18:33:23 PST 2002•ipAddrShow –显示交换机的IP设置sw:admin> ipAddrShowEthernet IP Address: 10.77.77.77Ethernet Subnetmask: 255.255.255.0Fibre Channel IP Address: noneFibre Channel Subnetmask: noneGateway Address: 0.0.0.0•ipAddrSet –为交换机设置IP地址sw:admin> ipAddrSetEthernet IP Address [10.77.77.77]: 192.168.66.107Ethernet Subnetmask [0.0.0.0]: 255.255.255.0Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway Address [172.17.1.1]:Set IP address now? [y = set now, n = next reboot]: y •sw2:admin> switchShowswitchName: sw2switchType: 9.1switchState: OnlineswitchMode: NativeswitchRole: SubordinateswitchDomain: 97switchId: fffc61switchWwn: 10:00:00:60:69:04:23:03switchBeacon: OFFport 0: id 2G No_Lightport 1: id 2G No_Lightport 2: id 2G No_Lightport 3: id 2G No_Lightport 4: id 2G Online F-Port 10:00:00:00:c9:20:d0:99port 5: id 2G No_Lightport 6: id N2 Online E-Port 10:00:00:60:69:50:3e:1b “sw2” (downstream)port 7: id 1G Online L-Port 8 Private, 2 phantomport 8: id 1G No_Lightport 9: id N2 No_Lightport 10: id 2G No_Lightport 11: id N1 Onlineport 12: id 2G No_Lightport 13: id 2G Online E-Port 10:00:00:60:69:50:02:73 “sw8" (upstream) (Trunk master)port 14: id N2 No_Lightport 15: id N2 No_Light在命令行:–按[Esc]+K, 召回以前使用过的命令–按H –向左–按J –向下–按K –向上–按L –向右输入Help <命令>来得到使用提示(例子: help uptime)使用configDefault命令来恢复交换机的初始的参数。
博科BROCADE交换机的设置博科登录管理模块➢IE：10.77.77.77 admin/password从Web 的Switch View中点Admin button输入user=admin pass=password。
Configuring IPClick the Network tab在配置IP同时，可配置Syslog的IP，用于记录系统的Log(Max支持6个IP记录系统Log)Firmware Download1.Click the Firmware tab.2.Click the Firmware Download radio button.3.Type the host IP address, user name, password, and fullyqualified path to the file name.Configuring a Switch1.Click the Swicth Table2.Switches can be identified by IP address, domain ID, WorldWide Name (WWN), 或通过命名来确定3.domain IDs一般是系统自动分配，但也可人工说明4.在这里可打印系统的配置信息View ReportRebooting the Switch1.Click the Firmware tab2.Click the Fastboot radio button.Configuring Ports（给Port 命名）1.可给每个Ports命名2.可给每个Ports端口设置Speed3.可设置Ports的Enable/Disable4.+Port（通过购买license）+SPFa)Install the Brocade Ports on Demand licensed product.b)+License Keyc)Enable the ports5.可改变Port口的距离（Long Distance）1)Click the Extended Fabric tab.1.在Configure中2.输入Host IP User Name File Name和Password后Apply下载到指定的Server上3.配置文件也可上传Config DownLoad To Switch（相同配置一次，下载后上传就可）下载traceDumpTrace TableZone1.为了方便管理和区分WinZone,UnixZone,将应用分为不同的Zone进行管理（将应用主机HBA卡和存贮的Port口绑在一起，以应用起名Alias）2.一个Alias下放一个应用主机HBA卡联接的Switch上的Port+存贮的一个Port构成一个Zone)Selecting the Zoning Method一般选择Port Zone类型，就是按Port划Zone +Zone➢给新命名的Zone+Add Member(+Port),到命名的Zone中（一般Min是两个Port,一个是存贮的，一个是主机的）➢这样不继的+Zone，到+完为止Create Config并将ZONE加入到CONFIG中把所有的Zone+到一个Config中，启动这个Config就完成了➢将Zone Member + 到这个Config中Save & Enable这CONFIGSwitch级联Enabling Long Distance Fabric Mode➢需要这个Brocade ExtendedFabrics licensese➢这是针对Port设置Long Distance（当然要有相应的License Key）级联1.修改两个交换机的IP和名字2.把两个交换机的域名改为不同。
