Brocade光纤交换机简要配置手册
.

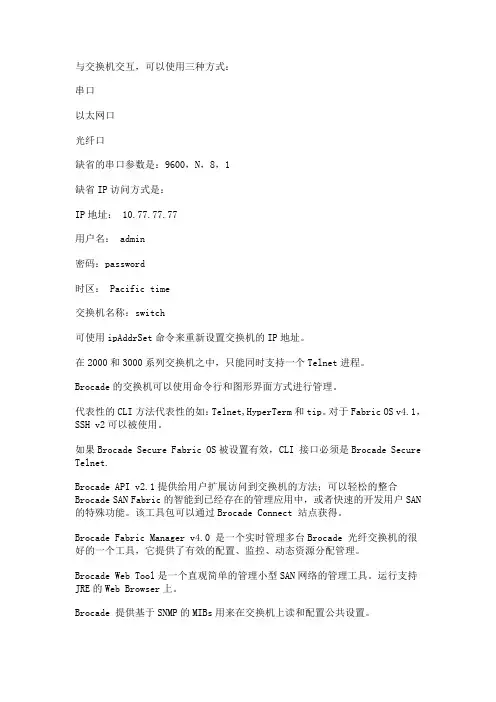

1 / 11 通过串口线，将一台配置终端PC的串口连接到交换机前面板的DB9串口，就可以使用终端软件，对交换机进展配置。本节只对修改交换机配置网口IP、查看交换机状态、修改登录密码等常用功能进展介绍。
使用Windows自带的超级终端作为配置软件。翻开超级终端，并作如下设置：
点击“确定〞后进入命令窗口，按回车键出现登录提示，如下列图
.
2 / 11
以管理员用户登录。首先输入用户名“admin〞回车，然后提示输入口令，输入默认口令“password〞，即可登录到交换机Shell。第一次登录后，屏幕会有如下提示：
这是系统提示尽快修改用户口令。如果不需要修改，按键盘Ctrl+C即可跳过修改口令过程，直接进入配置命令界面，如下列图：
.
3 / 11 上图的“admin>〞就是输入提示符。输入“help〞可以查看交换机的常用命令及简要说明。
输入“ipaddrshow〞可以显示交换机配置网口的当前IP地址，如下列图：
输入“exit〞可以退出当前用户登录，并返回登录提示符界面，如下列图：
将配置终端PC机与光纤交换机联入同一局域网，并将配置终端的IP地址修改为与光纤交换机同一网段。
由于管理软件采用了Java编程，配置终端需要安装JRE〔Java Runtime Environment
翻开配置终端的IE浏览器，在URL栏直接输入“〞并回车,如下列图：
.
4 / 11
输入用户名和密码。默认用户名为admin,密码是password.
即可连接到交换机图形管理界面，如下列图：
.
5 / 11
上图窗口左边显示当前设备的常用配置联接，右边显示指定交换机的状态
点击窗口左边的Zone Admin,进入Zone管理。
.
6 / 11
点击“Zone〞标签切换到创立Zone视图，如下列图：
.
7 / 11 点击上图中的“Create〞按钮新建Zone。
此时弹出对话框，要求输入新建Zone的名字，如下列图：
.
8 / 11
在这里我们输入Zone的名字：Exch01_VTL,并点击OK.
在Zone标签界面的“Name〞下拉条中选择Exch01_VTL，如下列图：
.
9 / 11
通过Ctrl和鼠标左键，选中Port & Attached列表中的1,0(U-Port,PID:010000)和1,3(U-Port,PID:030000)这2个端口，再点击“Add Member〞按钮，即可将这2个端口添加到Exch01_VTL里面，如下列图：
.
10 / 11 此时各Port附属的Zone已经划分完毕。
保存配置，点击Save Config,在弹出的对话框中点击 “是〞.
返回Zone Admin截面，点击Zone Config,可以查看我们已经配置好了的Zone.
