雨污水地下混凝土管道施工技术交底

雨污水管道施工技术交底一、雨、污水管线沟槽开挖交底内容：一、注意事项：1、沟槽开挖采用人机配合，开挖前先挖探沟，查明地下线路及地下结构物；2、机械开槽预留10cm左右厚，测量人员跟槽，用人工清槽，严禁超挖及扰动原状土；3、反铲挖出的土方存放在槽的一侧，距槽边至少2米，另一侧应留出下管的位置（约5米左右预留豁口）；4、开槽基底宽度为管直径（含壁厚）+两侧工作宽度各50cm。

根据现场土质沟槽边坡按1：0.5放坡；5、沟槽两边应筑土埂和设置临时排水沟。

二、验收标准：1、槽底高程：0mm≥高程≤-20mm；槽底中线每侧宽度：不小于规定。

二、雨、污水管线下管交底内容：①下管前应检查每根管子的外观质量，发现有裂缝的管子严禁使用，同时检查承口内部和插口外部是否光滑，如不光滑，应在下管前对其进行处理；②下管时应注意管子的承口应朝向来水方向，且与铺设的前进方向，即承口在上游，铺设时从下游往上游铺设；③下管时采用压绳法，即在管子两端各套一根大绳，下管时，把管子下面的半段大绳用脚踩住，必要时并用铁钎锚固，上半段大绳用手拉住，必要时并用撬棍拨住，两组大绳用力一致，听从指挥，将管子徐徐下入沟槽。

根据情况，下管处的槽边可斜拉两根方木。

下管前检查下管用的大绳是否坚固，有无断股，糟朽和夹心现象；④下管时应注意对管子的保护，特别时在管子落入槽底时应放慢速度，防止管子接触槽底硬物时磕坏；⑤如使用机械下管时，应设专人指挥起重设备，套绳时应考虑使两绳受力均匀，防止起吊时滑脱；⑥起重设备离槽边应槽边至少保持两米。

三、雨、污水管线安管交底内容：①管道必须垫稳，管底坡度不得倒流水，缝宽均匀；②管道内不得有泥土、砖石、砂浆、木块等杂物；③将管子从模板移至混凝土面，轻轻揉动，将管子揉至设计高程（一般掌握高1~2mm，以备稳下一节时又稍有下沉），同时注意保持对口和中心线位置的准确。

如果下沉过多，超过质量要求时，应将管子撬起，补填混凝土或砂浆，重新揉至设计高程。

工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：米以下时方可进行管道铺设等其它工序。

⑧沟槽开挖达到设计标高后，应会同建设单位、设计单位、勘察单位、监理单位和施工单位验槽。

3、管材标准及要求①本工程排水管道均采用钢筋混凝土管，管材应符合国标的要求。

地下水对混凝土结构具有若腐蚀性，地下水对钢筋混凝土结构中的钢筋在长期浸水环境中具微腐蚀性，在干湿交替环境中具中腐蚀性。

管道要求混凝土强度不小于C35级，S6，水泥用量≥320kg/m³，水灰比≤水灰比≤0.45，氯离子含量≤0.10%。

覆土小于4m 的钢筋混凝土管道外表面需涂刷耐中等腐蚀性防腐涂料，具体做法:涂沥青冷底子油2 遍，沥青胶泥涂层，干膜厚度大于500 微米。

覆土大于4m 的钢筋混凝土管道外表面需涂刷耐弱等腐蚀性防腐涂料：具体做法：涂环氧沥青，干膜厚度大于300 微米。

d300mm ~ d1500mm采用承插口钢筋混凝土排水管②管级选择：承插口钢筋混凝土管管级选择：参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”施做。

根据管道覆土厚度和基础角度选择Ⅱ级或Ⅲ级管材。

4、砂石基础①污水管道基础采用180°砂石基础。

施工过程遇其他软弱地基请及时联系设计进行现场处理。

砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm。

②雨水主管道基础采用120°砂石基础，D300管道基础采用150°砂石基础。

施工过程遇其他软弱地基请及时联系设计进行现场处理。

砂石基础材料采用自然级配碎石，其最大粒径不宜大于25mm，收水井支管采用D300mm钢筋混凝土承插口管，起端深度1.1m，坡度0.01坡向雨水检查井，基础采用混凝土基础。

参照国家建筑标准设计图集《混凝土排水管道基础及接口》图集号“06MS201-1”工程名称施工单位交底部位工序名称排水工程交底提要：交底日期：施作。

③基础处理1) 一般情况：按上述管道基础要求施做。

混凝土管道施工技术交底一、工程概述本次施工涉及的混凝土管道主要用于_____（具体工程名称）的_____（具体用途，如排水、供水等）系统。

管道的规格为_____，总长度约为_____米。

施工区域位于_____（具体地点），施工环境较为复杂，需要充分考虑周边的地形、地貌和现有建筑物等因素。

二、施工准备1、技术准备熟悉施工图纸和相关规范，明确管道的走向、坡度、管径等技术要求。

进行技术交底，确保施工人员了解施工工艺和质量标准。

2、材料准备混凝土管道：选择质量合格、规格符合设计要求的管道，检查管道的外观有无裂缝、破损等缺陷。

接口材料：根据管道的接口形式，准备相应的密封材料，如橡胶圈等。

砂石料：选用级配良好、质地坚硬的砂石料，确保混凝土的质量。

水泥：选用符合国家标准的水泥，并进行检验，确保其质量合格。

3、施工机具准备挖掘机：用于管沟的开挖。

起重机：用于管道的吊运和安装。

水准仪、全站仪：用于测量放线和控制管道的高程和中心线。

振捣器：用于混凝土的振捣。

4、现场准备清理施工区域内的障碍物和杂物，保证施工场地平整。

设置临时排水设施，防止施工过程中积水。

测量放线，确定管沟的中心线和开挖边线。

三、管沟开挖1、按照测量放线的结果，使用挖掘机进行管沟开挖。

开挖时应注意控制管沟的深度和坡度，确保符合设计要求。

2、管沟底部应预留 10 20 厘米的土层作为人工清理层，防止超挖。

3、如遇地下水位较高的情况，应采取降水措施，如井点降水、集水坑排水等，确保管沟内无积水。

4、管沟开挖完成后，应进行验槽，检查管沟的尺寸、坡度、基底土质等是否符合要求。

如有不符合要求的地方，应及时进行处理。

四、管道基础施工1、根据设计要求，选择合适的管道基础形式，如砂基础、混凝土基础等。

2、砂基础施工时，应分层铺设、夯实，确保基础的密实度。

3、混凝土基础施工时，应先支设模板，然后浇筑混凝土。

混凝土应振捣密实，表面平整。

4、管道基础施工完成后，应进行养护，养护时间不少于 7 天。

御河东路南延道路工程污水管道工程安全技术交底中交一公局三公司2012-03-13污水管道施工三级安全技术交底一、施工前准备1.1技术员熟悉图纸并根据设计图纸复核雨、污水管线上下游位置，并复核各流水区域流水面设计标高以及是否跟其他专业管线交叉、打架现象。

二、施工依据本工程施工主要以设计图纸、CB 50268-2008《给水排水管道工程施工及验收规范》、和相关给水排水国家标准图集的相关内容以及变更文件进行施工，若图纸有误应以经理部更正文件为准，施工中有需要变更的地方应及时做好变更申请。

三、工程概况1、地理条件：御河东路三期污水管线土质上层为种植腐质土约 1.5m左右，1.5m~3m为粘土，3m~3.5m为中粗砂砂层，3.5m往下又为粘土，但K1+225~K1+500段3.5m~4.5m 为含水量较大的淤泥质土，地下水类型为潜水，补给条件主要靠季节性降水，排泄方式主要是大气蒸发与侧向径流。

水位埋深3.2-6.5m。

2、施工工程量：御河东路三期新建污水管线总长度为1447米，管材为钢筋混凝土承插口管，管径为2200mm。

四、施工准备（一）材料供应1.本工程所需的所有材料在进场前均须经过的质量检查，不合格材料一律不得进入施工现场。

主要检测材料如下：1.1钢筋的检验：1.1.1不同厂家、不同规格的钢筋应分批按国家对钢筋检验的现行规定进行检验，检验合格的钢筋方可用于加工。

检验时以 60t同一炉（批）号,同一规格尺寸的钢筋为一批（质量不足 60t为一批）。

1.1.2钢筋的机械性能检验应遵循以下规定： 1）钢筋取样时，钢筋端部要先截去 500mm 再取试样，每组试样要分别标记，不得混淆。

2）在拉力检验项目中，应包括屈服点、抗拉强度和伸长率三个指标。

如有一个指标不符合规定，即认为拉力检验项目不合格。

3）冷弯试件弯曲后，不得有裂纹、剥落或断裂。

1.1.3钢筋力学性能检测中应注意的问题 :1）钢筋的冷弯试验按钢筋混凝土用钢筋标准 GB1499.1—2008 和 GB1499.2—2007 的规定，必试项目为拉力试验(屈服点、极限强度、伸长率)和冷弯试验。

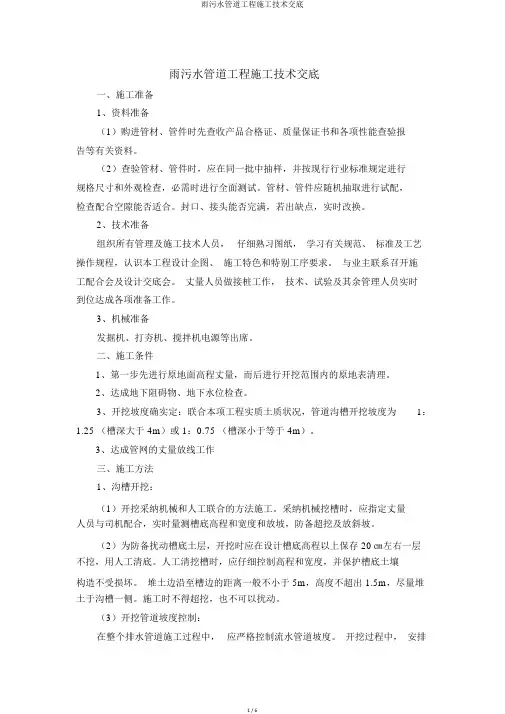

雨污水管道工程施工技术交底一、施工准备1、资料准备（1）购进管材、管件时先查收产品合格证、质量保证书和各项性能查验报告等有关资料。

（2）查验管材、管件时，应在同一批中抽样，并按现行行业标准规定进行规格尺寸和外观检查，必需时进行全面测试。

管材、管件应随机抽取进行试配，检查配合空隙能否适合。

封口、接头能否完满，若出缺点，实时改换。

2、技术准备组织所有管理及施工技术人员，仔细熟习图纸，学习有关规范、标准及工艺操作规程，认识本工程设计企图、施工特色和特别工序要求。

与业主联系召开施工配合会及设计交底会。

丈量人员做接桩工作，技术、试验及其余管理人员实时到位达成各项准备工作。

3、机械准备发掘机、打夯机、搅拌机电源等出席。

二、施工条件1、第一步先进行原地面高程丈量，而后进行开挖范围内的原地表清理。

2、达成地下阻碍物、地下水位检查。

3、开挖坡度确实定：联合本项工程实质土质状况，管道沟槽开挖坡度为1：1.25 （槽深大于 4m）或 1：0.75 （槽深小于等于 4m）。

3、达成管网的丈量放线工作三、施工方法1、沟槽开挖：（1）开挖采纳机械和人工联合的方法施工。

采纳机械挖槽时，应指定丈量人员与司机配合，实时量测槽底高程和宽度和放坡，防备超挖及放斜坡。

（2）为防备扰动槽底土层，开挖时应在设计槽底高程以上保存 20㎝左右一层不挖，用人工清底。

人工清挖槽时，应仔细控制高程和宽度，并保护槽底土壤构造不受损坏。

堆土边沿至槽边的距离一般不小于 5m，高度不超出 1.5m，尽量堆土于沟槽一侧。

施工时不得超挖，也不可以扰动。

（3）开挖管道坡度控制：在整个排水管道施工过程中，应严格控制流水管道坡度。

开挖过程中，安排专业丈量人员现场控制。

依照图纸要求，利用水平仪随时丈量基槽高程。

（4）地下水办理 : 依据现场试挖状况，在施工中，应在距基槽双侧 30--50cm 处开挖暂时排水渠，防备基槽积水。

关于特别部位，应开挖集水井办理地下水。

（5）验槽：本工程推行分段施工。

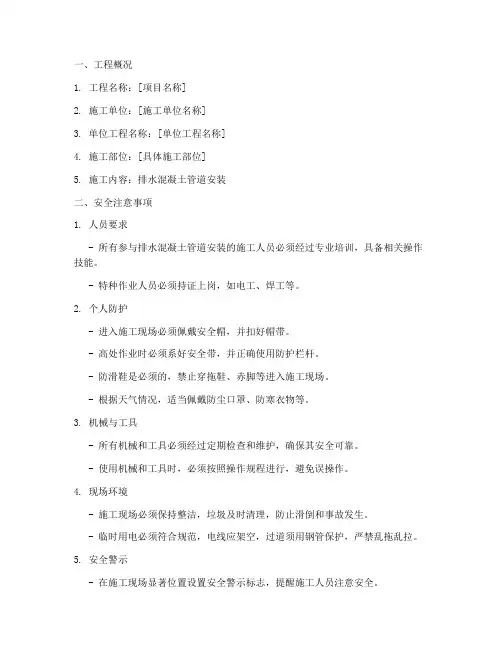

一、工程概况1. 工程名称：[项目名称]2. 施工单位：[施工单位名称]3. 单位工程名称：[单位工程名称]4. 施工部位：[具体施工部位]5. 施工内容：排水混凝土管道安装二、安全注意事项1. 人员要求- 所有参与排水混凝土管道安装的施工人员必须经过专业培训，具备相关操作技能。

- 特种作业人员必须持证上岗，如电工、焊工等。

2. 个人防护- 进入施工现场必须佩戴安全帽，并扣好帽带。

- 高处作业时必须系好安全带，并正确使用防护栏杆。

- 防滑鞋是必须的，禁止穿拖鞋、赤脚等进入施工现场。

- 根据天气情况，适当佩戴防尘口罩、防寒衣物等。

3. 机械与工具- 所有机械和工具必须经过定期检查和维护，确保其安全可靠。

- 使用机械和工具时，必须按照操作规程进行，避免误操作。

4. 现场环境- 施工现场必须保持整洁，垃圾及时清理，防止滑倒和事故发生。

- 临时用电必须符合规范，电线应架空，过道须用钢管保护，严禁乱拖乱拉。

5. 安全警示- 在施工现场显著位置设置安全警示标志，提醒施工人员注意安全。

- 高压线、大树下等危险区域设置警示牌，并采取隔离措施。

三、操作工艺1. 材料检验- 所有排水混凝土管道和管件必须符合设计要求和规范标准。

- 材料进场后，必须进行严格的质量检验，确保其合格。

2. 沟槽开挖- 按照设计图纸要求进行沟槽开挖，确保沟槽尺寸和标高符合规范。

- 开挖过程中，注意边坡稳定，防止塌方。

3. 管道安装- 安装前，检查管道和管件是否完好，连接部位是否牢固。

- 按照设计要求进行管道安装，确保管道坡度和平整度。

4. 闭水试验- 安装完成后，进行闭水试验，确保管道无渗漏。

5. 回填土- 回填土前，检查管道是否牢固，防止管道移位或损坏。

四、应急措施1. 触电事故- 发现触电事故，立即切断电源，对伤员进行急救，并拨打急救电话。

2. 高处坠落- 发现高处坠落事故，立即组织救援，对伤员进行急救，并拨打急救电话。

3. 塌方事故- 发现塌方事故，立即组织人员撤离，并采取应急措施防止事故扩大。

排水（雨水和污水）管道工程技术交底一、项目概况本标段排水工程雨水管主要规格为DN300、DN400、DN500、DN600、DN800、DN1000、DN1200、DN1500Ⅱ级钢筋混凝土管（离心制作)，接口为雨水管连接管，承插式橡胶圈接口共计9571m;规格为DN300、DN600、DN800、DN1200、Ⅲ级钢筋混凝土管（离心制作)，位于车行道下,接口为雨水管连接管，承插式橡胶圈接口共计783m；污水管主要规格为DN400Ⅱ级钢筋混凝土管(离心制作）800m，承插式橡胶圈接口；DN400HDPE双壁波纹管3495m覆土＜4。

0m，弹性密封橡胶圈接口，SN8;DN400HDPE双壁波纹管151m覆土≥4。

0m，弹性密封橡胶圈接口,SN12；DN400、DN500、DN600HDPE双壁波纹管355m位于车行道下，弹性密封橡胶圈接口，SN12。

1、排水平纵面设计市政配套路段上设置雨水管道和污水管,雨水管道布置于两侧3m侧分带下，管道中心距机动车道1.5m；污水管位于线路左侧辅道下,管道中心距机动车道6。

5m。

具体布置位置情况如下:排水管道上每隔35m左右设一座排水检查井，对应雨水检查井桩号，对应桩号在顶端设置一座雨污水口井。

雨水管管内底纵坡0。

05%～1.4%，埋深1。

09～4。

64m；污水管管内底纵坡0.15％～1。

3%，埋深1.45~4。

86m。

2、排水管道、检查井及其基础:(1)、雨水管均采用开挖施工，管材采用Ⅱ级钢筋混凝土管(离心制作），雨水管横穿盛宁线车行道时采用Ⅲ级钢筋混凝土管（离心制作）。

橡胶圈承插接口，120°钢筋混凝土基础.（2）、终点段(非软土地基）开槽施工污水管采用Ⅱ级钢筋混凝土管(离心制作），橡胶圈承插接口，120°钢筋混凝土基础。

起点段（软土地基）开槽施工污水管采用HDPE双壁波纹管,环刚度SN8（覆土＜4.0m）,环刚度SN12(覆土≥4。

0m)，弹性密封橡胶圈承插口，砂石垫层基础.牵引管污水管采用PE平壁管,对接热焊接口，PE100 SDR17 ，牵引管以牵引过程中形成的土弧为基础。
