聚烯烃类(低烟无卤)介绍21页PPT

低烟无卤聚烯烃阻燃料低烟无卤聚烯烃阻燃注塑料产品简介: 该产品无卤、低发烟量、高阻燃、热塑型的聚烯烃注塑料，适用于分支电缆注塑头及各种接插件。

可直接制成各种颜色或加入聚烯烃类色母料。

该材料具有较好的物理机械性能及良好的阻燃性能，断裂伸长率高，耐开裂性能好，加工性能特别优良。

绿色环保符合欧ROH指令。

一.性能典型值性能单位典型值测试方法密度 g/cm3 1.10 G B1033原始拉伸强度 Mpa 6 GB/T1040原始断裂伸长率﹪ 350 GB/T1040冲击脆化温度（-35℃）通过 GB547020℃体积电阻系数ΩM 2×1012 GB1410击穿电压力 MV/m 32 GB1408氧指数﹪ 31 GB1408烟密度有焰 50 GB8323无焰 92PH值 5.4 IEC754-2电导率µ s/cm 9.1 IEC754-2以上列数据是本产品的典型值,不作产品的标准考核值二.良好的物理性能断裂伸长率传统的ATH低烟无卤阻燃电缆料的断裂伸长率只有240%左右，我公司生产的低烟无卤阻燃电缆料的断裂伸长率可以达到300%以上。

从另一个方面说，断裂伸长率的好坏直接影响着低烟无卤阻燃料的耐环境开裂性能的好坏，断裂伸长率大，耐环境开裂性能就好。

耐环境开裂性能耐环境开裂性能远远优于传统的低烟无卤阻燃料。

成型收缩率小，一般在0.5%左右.三. 加工技术本产品加工性能优良，可在普通柱塞式、螺杆式注塑机上成型，注塑温度为：150-180℃左右，可根据具体情况进行调整。

一般情况下，最高温度不应超过200℃。

四.高效的阻燃性能氧指数：氧指数在30以上。

燃烧时炭化速度快，成膜性好，短时间点燃后离火自熄。

五.高标准的环保性能无卤，无铅，无硫/锑，低烟，低腐蚀，符合欧洲绿色环保要求。

六. 可自由配色可以根据生产需要自由添加聚烯烃类色母料，色母料加入闪要进行烘干（70℃，4小时），加入比例在0.5%左右。

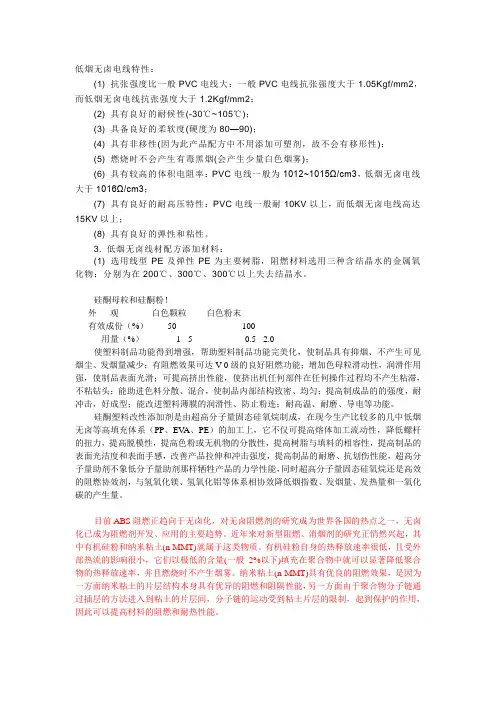

低烟无卤电线特性：(1) 抗张强度比一般PVC电线大：一般PVC电线抗张强度大于1.05Kgf/mm2，而低烟无卤电线抗张强度大于1.2Kgf/mm2；(2) 具有良好的耐候性(-30℃~105℃)；(3) 具备良好的柔软度(硬度为80—90)；(4) 具有非移性(因为此产品配方中不用添加可塑剂，故不会有移形性)；(5) 燃烧时不会产生有毒黑烟(会产生少量白色烟雾)；(6) 具有较高的体积电阻率：PVC电线一般为1012~1015Ω/cm3，低烟无卤电线大于1016Ω/cm3；(7) 具有良好的耐高压特性：PVC电线一般耐10KV以上，而低烟无卤电线高达15KV以上；(8) 具有良好的弹性和粘性。

3. 低烟无卤线材配方添加材料：(1) 选用线型PE及弹性PE为主要树脂，阻燃材料选用三种含结晶水的金属氧化物：分别为在200℃、300℃、300℃以上失去结晶水。

硅酮母粒和硅酮粉！外观白色颗粒白色粉末有效成份（%）50 100用量（%） 1 - 5 0.5 - 2.0使塑料制品功能得到增强，帮助塑料制品功能完美化，使制品具有抑烟、不产生可见烟尘、发烟量减少；有阻燃效果可达V-0级的良好阻燃功能；增加色母粒滑动性，润滑作用强，使制品表面光滑；可提高挤出性能，使挤出机任何部件在任何操作过程均不产生粘滞，不粘钻头；能助进色料分散、混合，使制品内部结构致密、均匀；提高制成品的的强度，耐冲击，好成型；能改进塑料薄膜的润滑性、防止粉连；耐高温、耐磨、导电等功能。

硅酮塑料改性添加剂是由超高分子量固态硅氧烷制成，在现今生产比较多的几中低烟无卤等高填充体系（PP、EV A、PE）的加工上，它不仅可提高熔体加工流动性，降低螺杆的扭力，提高脱模性，提高色粉或无机物的分散性，提高树脂与填料的相容性，提高制品的表面光洁度和表面手感，改善产品拉伸和冲击强度，提高制品的耐磨、抗划伤性能，超高分子量助剂不象低分子量助剂那样牺牲产品的力学性能，同时超高分子量固态硅氧烷还是高效的阻燃协效剂，与氢氧化镁、氢氧化铝等体系相协效降低烟指数、发烟量、发热量和一氧化碳的产生量。

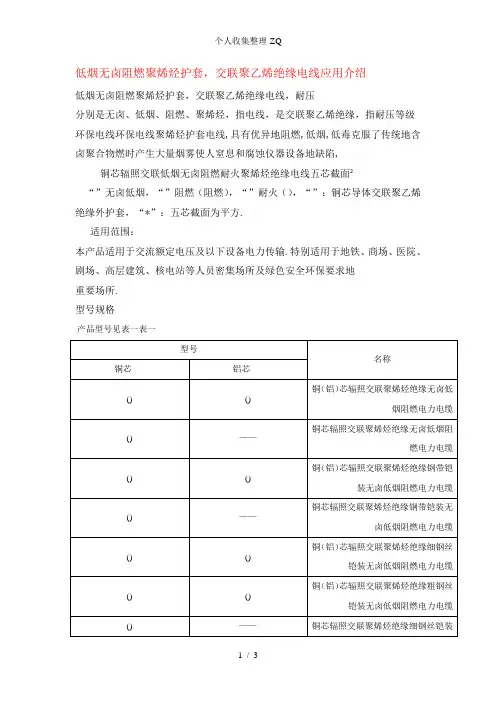

低烟无卤阻燃聚烯烃护套，交联聚乙烯绝缘电线应用介绍低烟无卤阻燃聚烯烃护套，交联聚乙烯绝缘电线，耐压分别是无卤、低烟、阻燃、聚烯烃，指电线，是交联聚乙烯绝缘，指耐压等级环保电线环保电线聚烯烃护套电线,具有优异地阻燃,低烟,低毒克服了传统地含卤聚合物燃时产生大量烟雾使人窒息和腐蚀仪器设备地缺陷,铜芯辐照交联低烟无卤阻燃耐火聚烯烃绝缘电线五芯截面²“”无卤低烟，“”阻燃（阻燃），“”耐火（），“”：铜芯导体交联聚乙烯绝缘外护套，“*”：五芯截面为平方.适用范围：本产品适用于交流额定电压及以下设备电力传输.特别适用于地铁、商场、医院、剧场、高层建筑、核电站等人员密集场所及绿色安全环保要求地重要场所.型号规格产品型号见表一表一规格建表二表二使用条件电缆导体地最高额定工作温度为℃、℃.敷设时环境温度应不低于℃.电缆允许地弯曲半径单芯无铠装电缆应不小于电缆外径地倍，多心无铠装电缆不小于电缆外径地倍单芯有铠装电缆应不小于电缆外径地倍，多心有铠装电缆不小于电缆外径地倍.对于、、、、地导线可将其截面积数乘以倍.对于、地导线可将其截面积数乘以倍.对于、地导线可将其截面积数乘以倍.对于、地导线可将其截面积数乘以倍.对于、、地导线可将其截面积数乘以倍——聚氯乙烯绝缘单芯软线，最高使用温度℃，最低使用温度℃，工作电压交流，直流，用作仪器和设备地内部接线.：平行多股软线（扁地），就象家里经常用地电话线裸线，只是其中地芯线和芯线一致，两根芯线是平行包在护套中地，通常是一个护套两根：对绞多股软线，就是将地软芯撕开，对绞后即可.通常是两根对绞.：聚氯乙烯护套软线（扁型），标准：.：多股软线，就是芯线由多股铜丝组成，线是弱电系统最常用地线缆，其芯线根数不定，有单根地，也有多根地，外面也有护套.但是芯线之间地排列没有特别要求.：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆，又叫做电气连接抗干扰软电缆，额定电压。

低烟无卤聚烯烃阻燃料:' ■低烟无卤聚烯烃阻燃注塑料产品简介：该产品无卤、低发烟量、高阻燃、热塑型的聚烯烃注塑料，适用于分支电缆注塑头及各种接插件。

可直接制成各种颜色或加入聚烯烃类色母料。

该材料具有较好的物理机械性能及良好的阻燃性能，断裂伸长率高，耐开裂性能好，加工性能特别优良。

绿色环保符合欧ROH旨令。

一. 性能典型值性能单位典型值测试方法密度g/cm3 1.10 G B1033原始拉伸强度Mpa 6 GB/T1040原始断裂伸长率% 350 GB/T1040冲击脆化温度（-35C）通过GB547020C体积电阻系数？ M 2X 1012 GB1410击穿电压力MV/m 32 GB1408氧指数% 31 GB1408烟密度有焰50 GB8323无焰92PH 值5.4 IEC754-2电导率卩s/cm 9.1 IEC754-2以上列数据是本产品的典型值，不作产品的标准考核值二. 良好的物理性能断裂伸长率传统的ATH低烟无卤阻燃电缆料的断裂伸长率只有240加右，我公司生产的低烟无卤阻燃电缆料的断裂伸长率可以达到300%以上。

从另一个方面说，断裂伸长率的好坏直接影响着低烟无卤阻燃料的耐环境开裂性能的好坏，断裂伸长率大，耐环境开裂性能就好。

耐环境开裂性能耐环境开裂性能远远优于传统的低烟无卤阻燃料。

成型收缩率小，一般在0.5%左右.三. 加工技术本产品加工性能优良，可在普通柱塞式、螺杆式注塑机上成型，注塑温度为：150-180C左右，可根据具体情况进行调整。

一般情况下，最高温度不应超过200C。

四. 高效的阻燃性能氧指数：氧指数在30以上。

燃烧时炭化速度快，成膜性好，短时间点燃后离火自熄。

五. 高标准的环保性能无卤，无铅，无硫/锑，低烟，低腐蚀，符合欧洲绿色环保要求。

六. 可自由配色可以根据生产需要自由添加聚烯烃类色母料，色母料加入闪要进行烘干（70C, 4小时），加入比例在0.5%左右。

七. 突出的性价比我公司生产的低烟无卤阻燃料的密度在1.10~1.15g/cm2之间，传统ATH氐烟无卤阻燃料的密度一般在 1.45~1.55g/cm2 之间，综合性价比突出，可大幅度 降低材料用量，可降低生产成本，具有价格优势。

低烟无卤阻燃聚烯烃电缆料性能全面解析低烟无卤阻燃聚烯烃电缆料性能摘要：本文针对低烟无卤阻燃聚烯烃电缆料从配方技术、性能、挤塑设备及工艺等几个方面做一分析，希望能为无卤阻燃聚烯烃电线电缆生产厂家提供参考，以便更好地选择无卤电缆料品种、挤塑设备及制定合理的挤塑工艺。

随着我国冶金、电力、电子、自动化及信息化网络等行业的迅猛发展，使得与之配套的电线电缆特别是阻燃电线电缆的用量急剧增加，包括电力电缆、控制电缆、信号电缆、仪器仪表电缆、计算机电缆等。

传统的阻燃电缆一般采用聚氯乙烯做为护套，虽然聚氯乙烯材料具有阻燃性好、价廉、工艺好等特点，但由于其含有卤素，燃烧时会放出大量卤化氢气体和浓烟，造成火灾的“二次危害”，从而加大了火灾的损失。

尤其是很多科学研究已证实，卤化物对人体健康与环境所造成的损害已愈来愈严重，人们越来越重视环保，欧盟和日本一些大公司例Sony、Toshiba等都提出了对聚氯乙烯限制使用的条例;在国内，北京市供电局1998年3月发文规定禁止PVC类电线电缆在该局系统内使用，2002年华东建筑设计研究院推出的《民用建筑电线电缆防火设计规程》明确提出了使用低烟无卤电线电缆的要求。

以上这些，使得不含卤素的低烟无卤阻燃电缆料得到广泛的使用并呈现出很大的发展潜力，特别是在地铁、船舰、高层建筑和石油平台用电缆、家用电器用电线、汽车低压电线等场合大有完全取代聚氯乙烯之势。

目前使用的低烟无卤阻燃电缆料通常有聚烯烃和乙丙两大类，其中以低烟无卤阻燃聚烯烃电缆料为主流，本文将对低烟无卤阻燃聚烯烃电缆料的配方技术、性能、挤塑设备及工艺做一分析。

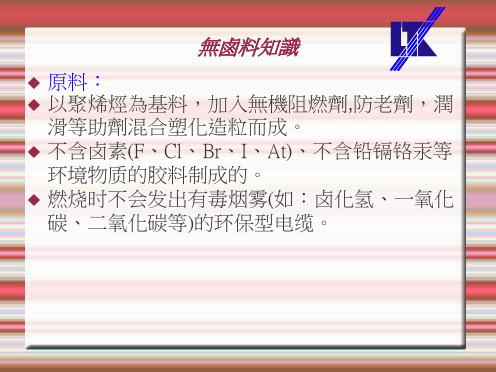

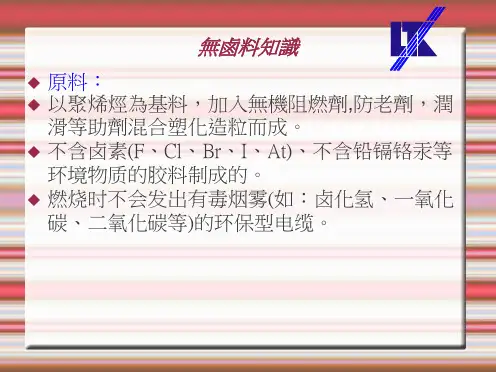

一、配方技术低烟无卤阻燃聚烯烃电缆料通常由聚烯烃共混树脂加阻燃填充剂氢氧化铝、氢氧化镁和一些为了提高耐热寿命而添加的适量抗氧剂组合而成。

有时为了降低其燃烧时的发烟量，还加入了一些发烟抑制剂，如钒、镍、钼、铁、硅、氮系化合物。

其阻燃机理为：燃烧时，阻燃填充剂氢氧化铝、氢氧化镁会释放出结晶水，吸收大量热量;与此同时，脱水反应会产生大量水蒸汽，它可以稀释可燃性气体，从而阻止燃烧，另外会在材料表面形成一层不熔不燃的氧化物硬壳，阻断了高聚物与外界热氧反应的通道，最终材料阻燃、自熄。

低烟无卤阻燃聚烯烃电缆料性能全面解析低烟无卤阻燃聚烯烃电缆料性能全面解析低烟无卤阻燃聚烯烃电缆料性能摘要：本文针对低烟无卤阻燃聚烯烃电缆料从配方技术、性能、挤塑设备及工艺等几个方面做一分析，希望能为无卤阻燃聚烯烃电线电缆生产厂家提供参考，以便更好地选择无卤电缆料品种、挤塑设备及制定合理的挤塑工艺。

随着我国冶金、电力、电子、自动化及信息化网络等行业的迅猛发展，使得与之配套的电线电缆特别是阻燃电线电缆的用量急剧增加，包括电力电缆、控制电缆、信号电缆、仪器仪表电缆、计算机电缆等。

传统的阻燃电缆一般采用聚氯乙烯做为护套，虽然聚氯乙烯材料具有阻燃性好、价廉、工艺好等特点，但由于其含有卤素，燃烧时会放出大量卤化氢气体和浓烟，造成火灾的“二次危害”，从而加大了火灾的损失。

尤其是很多科学研究已证实，卤化物对人体健康与环境所造成的损害已愈来愈严重，人们越来越重视环保，欧盟和日本一些大公司例Sony、Toshiba等都提出了对聚氯乙烯限制使用的条例;在国内，北京市供电局1998年3月发文规定禁止PVC类电线电缆在该局系统内使用，2002年华东建筑设计研究院推出的《民用建筑电线电缆防火设计规程》明确提出了使用低烟无卤电线电缆的要求。

以上这些，使得不含卤素的低烟无卤阻燃电缆料得到广泛的使用并呈现出很大的发展潜力，特别是在地铁、船舰、高层建筑和石油平台用电缆、家用电器用电线、汽车低压电线等场合大有完全取代聚氯乙烯之势。

目前使用的低烟无卤阻燃电缆料通常有聚烯烃和乙丙两大类，其中以低烟无卤阻燃聚烯烃电缆料为主流，本文将对低烟无卤阻燃聚烯烃电缆料的配方技术、性能、挤塑设备及工艺做一分析。

一、配方技术低烟无卤阻燃聚烯烃电缆料通常由聚烯烃共混树脂加阻燃填充剂氢氧化铝、氢氧化镁和一些为了提高耐热寿命而添加的适量抗氧剂组合而成。

有时为了降低其燃烧时的发烟量，还加入了一些发烟抑制剂，如钒、镍、钼、铁、硅、氮系化合物。

其阻燃机理为：燃烧时，阻燃填充剂氢氧化铝、氢氧化镁会释放出结晶水，吸收大量热量;与此同时，脱水反应会产生大量水蒸汽，它可以稀释可燃性气体，从而阻止燃烧，另外会在材料表面形成一层不熔不燃的氧化物硬壳，阻断了高聚物与外界热氧反应的通道，最终材料阻燃、自熄。
