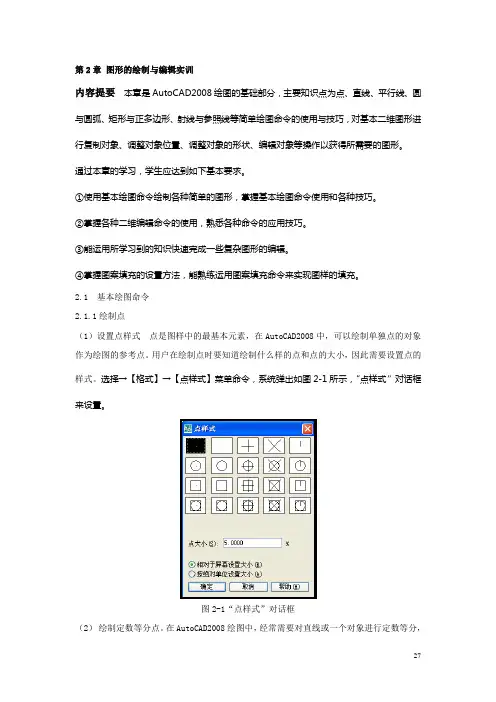

第2章图形的绘制与编辑实训内容提要本章是AutoCAD2008绘图的基础部分，主要知识点为点、直线、平行线、圆与圆弧、矩形与正多边形、射线与参照线等简单绘图命令的使用与技巧，对基本二维图形进行复制对象、调整对象位置、调整对象的形状、编辑对象等操作以获得所需要的图形。
通过本章的学习，学生应达到如下基本要求。
①使用基本绘图命令绘制各种简单的图形，掌握基本绘图命令使用和各种技巧。
②掌握各种二维编辑命令的使用，熟悉各种命令的应用技巧。
③能运用所学习到的知识快速完成一些复杂图形的编辑。
④掌握图案填充的设置方法，能熟练运用图案填充命令来实现图样的填充。
2.1 基本绘图命令2.1.1绘制点（1）设置点样式点是图样中的最基本元素，在AutoCAD2008中，可以绘制单独点的对象作为绘图的参考点。
用户在绘制点时要知道绘制什么样的点和点的大小，因此需要设置点的样式。
选择→【格式】→【点样式】菜单命令，系统弹出如图2-1所示，“点样式”对话框来设置。
图2-1“点样式”对话框（2）绘制定数等分点。
在AutoCAD2008绘图中，经常需要对直线或一个对象进行定数等分，这个任务就要用点的定数等分来完成。
选择→【绘图】→【点】→【定数等分】菜单命令。
在所选择的对象上绘制等分点，如图2-2所示。
图2-2 绘制定数等分点2.1.2绘制直线直线是AutoCAD2008中最常见的图素之一。
直线可以用鼠标点绘制直线，可以通过输入点的坐标绘制直线，可以使用相对坐标确定点的位置来绘制直线，还可以使用动态输入功能画直线，用户根据实际情况选择绘制方法。
经验之谈：使用正交功能绘制水平与垂直线。
正交命令是用来绘制水平与垂直线的一种辅助工具，是AutoCAD中最为常用的工具。
如果用户绘制水平与垂直线时，打开状态栏中的正交线段的长度值，不用输入坐标值就能绘制出水平与垂直方向的线段。
2.1.3绘制圆与圆弧圆与圆弧是工程图样中常见的曲线元素，在AutoCAD2008中提供了多种绘制圆与圆弧的方法，启用“圆”的命令后，命令行提示：命令:_circle 指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]:根据图形所给出的实际尺寸来选择方法。

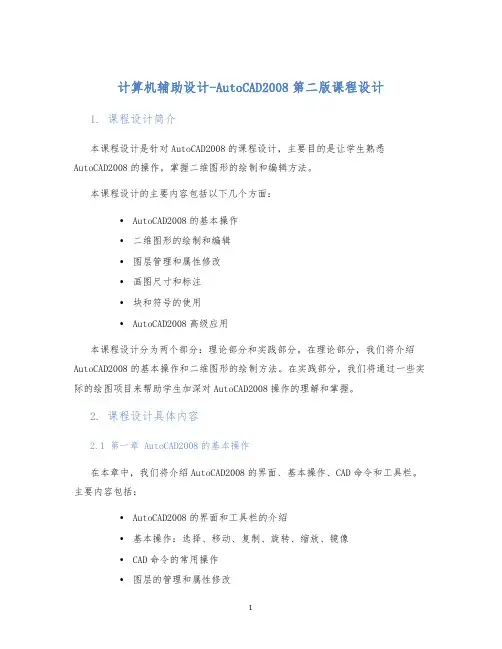

计算机辅助设计-AutoCAD2008第二版课程设计1. 课程设计简介本课程设计是针对AutoCAD2008的课程设计，主要目的是让学生熟悉AutoCAD2008的操作，掌握二维图形的绘制和编辑方法。
本课程设计的主要内容包括以下几个方面：•AutoCAD2008的基本操作•二维图形的绘制和编辑•图层管理和属性修改•画图尺寸和标注•块和符号的使用•AutoCAD2008高级应用本课程设计分为两个部分：理论部分和实践部分。
在理论部分，我们将介绍AutoCAD2008的基本操作和二维图形的绘制方法。
在实践部分，我们将通过一些实际的绘图项目来帮助学生加深对AutoCAD2008操作的理解和掌握。
2. 课程设计具体内容2.1 第一章 AutoCAD2008的基本操作在本章中，我们将介绍AutoCAD2008的界面、基本操作、CAD命令和工具栏。
主要内容包括：•AutoCAD2008的界面和工具栏的介绍•基本操作：选择、移动、复制、旋转、缩放、镜像•CAD命令的常用操作•图层的管理和属性修改2.2 第二章二维图形的绘制和编辑在本章中，我们将介绍AutoCAD2008的二维图形绘制方法和编辑方法。
主要内容包括：•直线、圆、多边形、椭圆的绘制•修改和编辑：修剪、延长、偏移、分割、拆分•圆弧和曲线的绘制和编辑•面积和周长的计算2.3 第三章图层管理和属性修改在本章中，我们将介绍AutoCAD2008中的图层管理和属性修改。
主要内容包括：•自定义图层、图层的显示、隐藏、冻结、关闭等操作•图层的属性修改：颜色、线型、线宽等•图层的过滤和选择2.4 第四章画图尺寸和标注在本章中，我们将介绍AutoCAD2008中的画图尺寸和标注方法。
主要内容包括：•尺寸的绘制和编辑：线性、径向、半径、直径、角度•文字的绘制和编辑•标注的绘制和编辑：注释、尺寸标注、文字标注、表格2.5 第五章块和符号的使用在本章中，我们将介绍AutoCAD2008中的块和符号的使用方法。
![2．AutoCAD操作界面_中文版AutoCAD 2008基础培训教程_[共3页]](https://uimg.taocdn.com/91646d76284ac850ac02427f.webp)

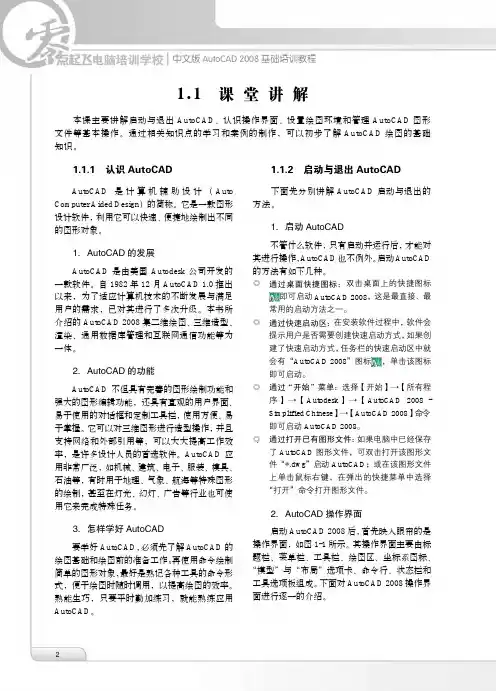

中文版AutoCAD 2008基础培训教程21.1 课 堂 讲 解本课主要讲解启动与退出AutoCAD、认识操作界面、设置绘图环境和管理AutoCAD图形文件等基本操作。
通过相关知识点的学习和案例的制作，可以初步了解AutoCAD绘图的基础知识。
1.1.1 认识AutoCADAutoCAD是计算机辅助设计（Auto Computer Aided Design）的简称。
它是一款图形设计软件，利用它可以快速、便捷地绘制出不同的图形对象。
1．AutoCAD的发展AutoCAD是由美国Autodesk公司开发的一款软件。
自1982年12月AutoCAD 1.0推出以来，为了适应计算机技术的不断发展与满足用户的需求，已对其进行了多次升级。
本书所介绍的AutoCAD 2008集二维绘图、三维造型、渲染、通用数据库管理和互联网通信功能等为一体。
2．AutoCAD的功能AutoCAD不但具有完善的图形绘制功能和强大的图形编辑功能，还具有直观的用户界面、易于使用的对话框和定制工具栏，使用方便、易于掌握。
它可以对三维图形进行造型操作，并且支持网络和外部引用等，可以大大提高工作效率，是许多设计人员的首选软件。
AutoCAD应用非常广泛，如机械、建筑、电子、服装、模具、石油等，有时用于地理、气象、航海等特殊图形的绘制，甚至在灯光、幻灯、广告等行业也可使用它来完成特殊任务。
3．怎样学好AutoCAD要学好AutoCAD，必须先了解AutoCAD的绘图基础和绘图前的准备工作；再使用命令绘制简单的图形对象，最好是熟记各种工具的命令形式，便于绘图时随时调用，以提高绘图的效率。
熟能生巧，只要平时勤加练习，就能熟练应用AutoCAD。
1.1.2 启动与退出AutoCAD下面先分别讲解AutoCAD启动与退出的方法。
1．启动AutoCAD不管什么软件，只有启动并运行后，才能对其进行操作，AutoCAD也不例外。
启动AutoCAD 的方法有如下几种。
