2021年中国电信集团光接入网网络建立认证培训理论考试试题(第一章)单位名称：XX：考试时间2个小时一、选择题〔每题只有一个正确答案，选择正确得2分，多项选择、错选均不得分〕〔1〕目前室外普通光缆多采用型光纤〔D 〕A、G.652AB、G.652BC、G.652CD、G.652D〔2〕G.652光纤是指零色散点在波长左右的单模光纤〔B 〕A、890nmB、1310nmC、1490nmD、1550nm〔3〕G.657光纤是指以下哪类型光纤〔D 〕A、零色散点在1550 nm 波长左右的单模光纤B、截止波长位移单模光纤C、非零色散位移单模光纤D、接入网用弯曲衰减不敏感单模光纤〔4〕采用GPON系统Class C+光模块时ODN 网络光功率全程衰耗应控制在〔 D 〕。
A、-27dBB、-28dBC、-29dBD、-32dB〔5〕常用的1310 nm波长属于光纤传输用波段哪个波段〔A 〕A、初始(O)波段B、扩展(E)波段C、短(S)波段D、常规(C)波段E、长(L)波段F、超常(U)波段〔6〕PON 系统采用了技术，使得不同的向使用不同波长的光信号，实现单纤双向传输。
〔A 〕A、WDMB、CWDMC、DWDMD、EWDM〔7〕PON传输上行采用是〔〕。
〔 D 〕A、竞争式B、播送式C、空分复用D、时分复用〔8〕中国电信要求OLT及ONU设备应采用不低于什么级别的光模块。
〔B 、D 〕A、PX20B、PX20+C、Class B+D、Class C+〔9〕采用EPON系统PX20+光模块时ODN 网络光功率全程衰耗应控制在〔 B 〕。
A、-27dBB、-28dBC、-29dBD、-32 dB〔10〕采用GPON系统时实际可用最大下行、上行带宽为〔 C 〕。
A、下行2500 Mbps 上行1250 MbpsB、下行2400 Mbps 上行1200 MbpsC、下行2200 Mbps 上行1000 MbpsD、下行2000 Mbps 上行980 Mbps〔11〕PON 网络光纤链路损耗中应包含线路维护余量，传输距离在小于等于5公里、大于5公里小于等于10公里、大于10公里时计取的路维护余量为：〔 C 〕A、1dB 1dB 1dB B、1dB 1dB 2dBC、1dB 2dB 3dBD、1dB 2dB 4dB〔12〕采用EPON系统时实际可用最大下行、上行带宽为〔 B 〕。
第四章一、单项选择题A、盒式光分路器 B.微型式光分路器C、插片式光分路器D、拖盘式光分路器E、机架式光分路器（6）关于中国电信现网中的1:64分光器描述不正确的是(熔融拉锥型).（7）关于中国电信现网中的1:2分光器最大插入损耗（4.1dB）。
（8）关于中国电信现网中的1:4分光器最大插入损耗（7.4dB）。
（9）关于中国电信现网中的1:8分光器最大插入损耗（10.5dB）。
（10）关于中国电信现网中的1:16分光器最大插入损耗（13.8dB。
（11）关于中国电信现网中的1:32分光器最大插入损耗（17.1dB。
（12）关于中国电信现网中的1:64分光器最大插入损耗（20.4dB）。
（13）关于中国电信现网中的1:128分光器最大插入损耗（23.7dB）。
（14）全波长型无源光分路器要求的工作波长范围为( D )A、1310nm-1490nmB、1260nm-1550nmC、1310nm-1650nmD、1260nm-1650nm需掌握以下表，重点是工作波长、差损。
（15）FTTH光缆线路的入户引入段使用光缆，一般使用（普通蝶形）光缆，其纤芯规格必须满足ITU-T G.657 的标准（16）按照中国电信的企业标准，蝶形引入光缆(非金属)短期拉伸力不应超过（100N ）（17）电信常使用的室(内)外架空引入金属加强件、低烟无卤护套、自承式蝶形引入光缆结构型式为（GJYXCH ）（18）单芯配线碟形引入光缆是下图（A）（19）多芯配线蝶形引入室内光缆是下图（B）（20）自承式架空引入室内碟形光缆是下图（C）A、B、C、二、多项选择题（1）以下关于光分路器、现场活动连接器的描述正确的有（B、D）B、光分路器芯片边缘被研磨成斜8度角，是为了较小回波损耗D、预埋型活动连接器的V型槽材质不宜过硬，以防止光纤被夹断（2）以下关于影响光分路器工作的外部因素正确的有（温度、湿度）（3）插片式光分路器主要用于以下那种箱体。
光分路器施工及验收方案光分路器是指用于实现特定波段光信号的功率辑合及再分配功能的光无源器件，光分路器可以是均匀分光，也可以是不均匀分光。
4.3.1.类型及基本原理根据制作工艺，光分路器可分为熔融拉锥（FBT）光分路器和平面光波导（PLC）光分路器两种类型。
按器件性能覆盖的工作窗口分为：单窗口型光分路器、双窗口型光分路器、三窗口型光分路器和全宽带型光分路器。
(1).熔融拉锥（FBT）光分路器是将两根光纤扭绞在一起，然后在施力条件下加热并将软化的光纤拉长形成锥形，并稍加扭转，使其熔接在一起。
熔融拉锥（FBT）光分路器一般能同时满足1310nm和1490nm波长的正常分光。
1∶2分光分光比50/50熔接点图4-9 熔融拉锥（FBT）光分路器原理图(2).平面光波导（PLC）光分路器是基于平面波导技术的一种光功率分配器，用半导体工艺（光刻、腐蚀、显影等技术）制作的光波导分支器件，光波导阵列位于芯片的上表面，分路功能在芯片上完成，并在芯片两端分别耦合封装输入端和输出端多通道光纤阵列。
平面光波导（PLC）光分路器的工作波长可在1260nm～1650nm宽谱波段。
光波导分支体光纤阵列光纤θX Y X Y 图4-10 平面光波导（PLC）光分路器原理图光分路器有一个或两个输入端以及两个以上输出端，光功率在输出端为永久性分配方式。
光分路器按功率分配形成规格来看，可表示为M×N，也可表示为M:N。
M表示输入光纤路数，N表示输出光纤路数。
4.3.2.PLC型光分路器4.3.2.1.组成及结构经过一次封装的PLC型光分路器主要由PLC芯片、光纤阵列（FA）、外壳等三大部分组成。
如图4-11所示：完成品光纤阵列芯片外壳图4-11 PLC型光分路器的组成(1).封装过程PLC型分路器的封装是指将平面波导分路器上的各个导光通路（即波导通路）与光纤阵列中的光纤一一对准，然后用特定的胶（如环氧胶）将其粘合在一起的技术。
光分路器箱技术规范书一．概述1.1本规范规定了光分路器箱的技术要求、检验规则及安装维护、标志、包装、运输和贮存的要求。
本规范依据中华人民共和国通信行业标准YD/T 2150-2010《通信光缆分纤箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。
随着标准的修订，设备厂商提供的产品应符合最新标准的要求。
结合****公司的实际情况，特制定本光分路器箱产品技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人将根据本技术规范书验收光分路器箱产品。
1.2投标方对本招标文件的每一条款必须做出明确答复(满足或不满足，除非有明确要求，否则不得做出其他应答或解释，不得使用部分满足字样)，如需填写具体技术数据和指标，请准确填写，如需提供附件，请随标书一同提供。
1.3本文件的解释权属于招标方，招标方保留进一步技术澄清的权利。
二.光分路器箱主要技术要求及指标本技术规范书涉及的光分路器箱有两种类型：一种是安装盒式光分路器的箱体，冷轧钢板材质，24芯和48芯；一种是安装插片式光分路器的箱体，冷轧钢板材质，2槽（分光比1:16）和4槽（分光比1:32）；安装方式为壁挂或抱杆安装；根据客户要求选用FC/SC适配器，报价应一致。
1.产品规格配置要求2基本要求2.1 环境条件2.1.1 外部环境条件光分路器箱在设计上应具备承受各种气候环境的能力，包括：雨、雪、冰雹、风、冰、盐雾、沙尘暴、雷电、电磁兼容及不同等级的太阳辐射等。
2.1.1.1 温度工作温度范围：室内-25℃～+55℃室外-40℃～+60℃贮存温度范围：-40℃～+60℃运输温度范围：-45℃～+70℃2.1.1.2 相对湿度相对湿度要求：≤85%(+30˚C时) (室内型)、≤85%(+30˚C时) (室外型) 2.1.1.3 大气压力70kpa～106kpa2.1.1.4 太阳辐射强度总辐射强度1120×(1±10%)W/m22.2 外观与表面处理2.2.1 涂层颜色金属箱体表面涂层颜色使用PANTONE Cool Gray 6C色，涂层应符合GB/T 3181-1995中表2的要求。
![[PLC分光器工艺流程]1比2分光器](https://uimg.taocdn.com/2136202551e79b89680226f9.webp)
[PLC分光器工艺流程]1比2分光器
PLC 分光器工艺流程一、外购FA 阵列和PLC 芯片进行表面处理目的：a:清洁半成品和原材料b:增加胶的附着力方法：使用有机溶剂在超声波中清洗，在显微镜下检验二、耦合（对光）目的：调整FA （带纤、单纤）与CHIP(芯片) 之间角度，使IL 最小（通过对光找出最低值），上胶固化使FA 与CHIP （芯片）之间固定方法：上架调整、点胶固化三、二次曝光目的：加强胶的固化状况（UV 胶）方法：放在曝光箱内（或不锈钢盘中）放置一段时间检查胶色及断面状况四、分别放入烤箱和冷热循环箱中目的：使胶完全固化释放应力方法：热烤箱中放一个周期85℃冷热循环箱中加热、加湿到双85℃冷却到-40℃（4个周期）五、测试目的：把1×N 的分路器逐一测试，包括通道、插损、回损以及偏振损耗是否符合相应标准方法：用光源和光功率计逐根测试六、封壳目的：保护核心部件方法：穿好两种橡胶帽，上胶（704）将产品放入金属小壳内、老化（自然干燥）七、模盒目的：把分路器做成盒式或微型钢管式方法：把裸纤分路器穿入0.3~0.9的松套管中八、加头目的：加上客户所需要的连接器头（FC 、SC 、LC 或APC ）方法：穿件、拔纤、固化、研磨、组装九、成品测试目的：确保产品品质方法：用光源和光功率计逐头测试十、包装目的：保证产品在运输中不受损坏，按客户标准打印相应的标签及测试报表方法：盘光纤、打印标签、做测试报告十一、入库目的：方便业务发货以及上账和保管方法：把不同规格型号的产品分类存放十二、出库目的：有相关人员签发出库单出库方法：见单后仔细核实单据要求，核实无误出库。

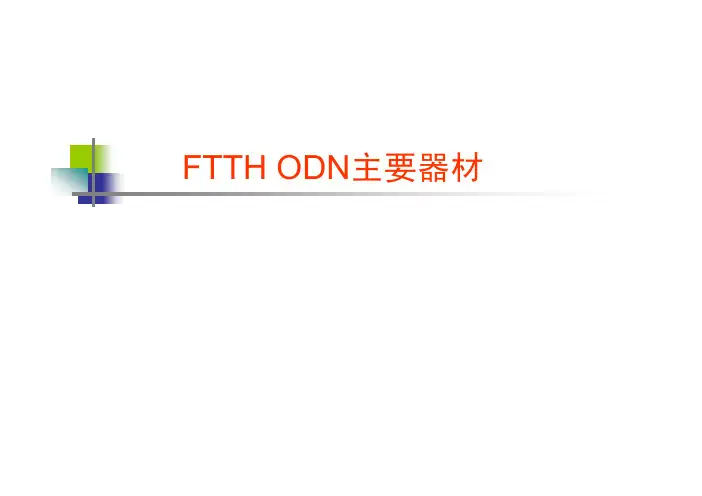

FTTH ODN主要器材外形尺寸（mm）型号高×宽×深型号外形尺寸（mm）高×宽×深GPX41-TC-202000×600×300室内无跳接ODF----主要完成馈线光缆和配线光缆的固定和交接分配。
双面576芯(带分光器安装模块)单面144芯(带分光器安装模块)光缆交接箱室外无跳接光缆交接箱无跳接光分跳纤框PZ-13G 无跳接式光分跳纤框¾适用于室内无跳接光交箱；¾通过调节安装耳，可装入任意19”机柜内；¾采用插片式光分路器，无裸露尾纤，安全方便；¾可装12个1：4（或1：8）光分路器插片,6个1：16光分路器插片,或者2个1：32光分路器插片,1个1：64插片；¾尺寸：485×270×66 mmPZ-15G 无跳接式光分跳纤框¾适用于室外无跳接式光交箱；¾采用插片式光分路器，无裸露尾纤，安全可靠,可选LC，SC，FC适配器；¾可装8个1：4或1：8光分路器插8片，4个1：16光分路器插片，或者2个1：32光分路器插片；¾尺寸：375×250×110 mm；光分路器模块（PLC）主要特点¾通常有：1：2、1：4、1：8、1：16 、1：32、1：64、2：4、2：8、2：16、2：32、2：64；¾光功率均匀分配；¾全波长1250～1650m 范围；¾芯片小体积（一般为方型柱体）；¾封装尺寸有多种选择（PLC）LET-XS系列SC 光分路器插片适用于系列楼道分光分纤盒及室内外无跳接光交箱内。
LET-XS系列LC 光分路器插片适用于室内外无跳接光交箱内。
（PLC）FTTH专用壁挂式二槽(四槽) 楼道分光分纤盒GPX-H-16 A型¾挂墙安装；¾最大容量：16芯；¾下层光缆固定，熔接；上层皮线布放；¾灵活调节端口数量，可装2个1：4，1：8 光分路器，或者1个1：16光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接24芯，可容纳4根光缆进入；GPX-H-32 B型¾挂墙安装；¾最大容量：32芯；¾下层光缆固定，熔接；上层皮线布放；¾可装4个1：4，1：8 光分路器，或者2个1：16光分路器，或者1个1：32光分路器；¾下层适配器供跳纤停泊，实现无跳接；壁嵌式二槽(四槽) 楼道分光分纤盒GPX-H-16 C型¾安装在原有的楼道电话箱内；¾最大容量：16芯；¾下层光缆固定，熔接；上层皮线布放；¾灵活调节端口数量，可装2个1：4，1：8 光分路器，或者1个1：16光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接24芯，可容纳4根光缆进入；GPX-H-32 D型¾安装在原有的楼道电话箱内；¾最大容量：32芯；¾下层光缆固定，熔接；上层皮线布放；¾可装4个1：4，1：8 光分路器，或者2个1：16光分路器，或者1个1：32光分路器；¾下层适配器供跳纤停泊，实现无跳接；户外型分光分纤盒GPX-H-16 G型¾户外使用,SMC箱体；¾最大容量：16芯；¾下层光缆固定，熔接；上层皮线布放；¾灵活调节端口数量，可装2个1：4，1：8 光分路器，或者1个1：16光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接12芯，可容纳4根光缆进入；GPX-H-32 H 型¾最大容量：32芯；¾下层光缆固定，熔接；上层皮线布放；¾可装4个1：4，1：8 光分路器，或者2个1：16光分路器，或者1个1：32光分路器；¾下层适配器供跳纤停泊，实现无跳接；¾标准熔接12芯，可容纳6根光缆进入；¾SMC箱体户外型分光分纤盒现场安装实景GFX-XD 系列壁挂式光分路器配线箱（ODB）全封闭机箱，表面静电喷涂，外形美观；熔接配线分体式设计；室内挂墙安装；标识清楚，每芯光纤的接续与分配都有明确的标示；光缆、尾纤、跳纤的进出线各自独立，互不干扰；GP21-X09-5601光缆接头盒直通缆引入口单口根蝶形皮缆缆或1~2根剪缆此接头盒可满足1至2根Φ10~17.5mm光缆引入密封，最大可安装盒式光分安装微型光分GP21-X09-8201 光缆接头盒¾采用高质量二氧化锆陶瓷插芯；¾光纤外径可选择Φ0.9mm, Φ2.0mm, Φ3.0mm；¾有FC，SC，LC，MTRJ，MU等型号可供选择；¾用于熔配一体式托盘的12芯束状尾纤及12芯带状尾纤。
光分路器连接器技术规范H.2.10 The Cassette Splitter type shall be equipped with minimum of one (1) meter ruggedized pigtail with and without SC/UPC connector.盒式分路器应带至少1米耐用的尾纤（带或不带SC/UPC 连接器）H.2.11 The input of Micro-splitter type shall be equipped with minimum of one (1) meter tight buffered tube with and without SC/UPC connector.微型分路器的输出端应配1米紧的松套管，带或不带SC/UPC连接器。
H.2.12 The output of Micro-splitter type shall be single fibres. 。
微型分路器的输出端应是单纤。
H.2.13 The dimension of the Micro-splitter type shall be able to fit into the splice/splitter holder on the splice tray.微分路器的尺寸应能放进集纤盘上相应的分路器卡槽内。
H.2.14 Maximum dimension of the Cassette Splitter type shall be 130mm (W) x 160mm (H) x30mm (D).盒式光分路器的最大尺寸为130mm (宽) x 160mm (高) x 30mm (深)H.2.15 Maximum dimension of the Rack Mountable Splitter type shall be 2 Rack Unit (2U) and shall be able to fit into standard 19 inches ETSI rack system of Optical Distribution Frame. The dimension of Optical Distribution Frame as follow:机架式光分路器应为2个机架单元，能适配在19 英寸配线架ETSI机架上。
