超声波测距仪设计本科毕设PPT

第7页/共18页
超声波发射电路模块
第8页/共18页
发射模块工作原理
发射电路主要由反向器74LS04和超声波发射换能器T组成， 单片机P1.0端口输出的40 KHz方波信号一路经反向器后送 到超声波换能器的一个电极，另一路经两级反向器后送到 超声波华能器的另一个电极。用这种推挽形式将方波信号 加到超声波换能器两端，可以提高超声波的发射强度。输 出端采用两个反向器并联，用以提高驱动能力。上拉电阻 R10,R11一方面可以提高反向器74LS04输出高电平的驱动 能力，另一方面可以增加超声波换能器的阻尼效果，缩短 其自由振荡的时间。
第13页/共18页
超声波发生子程序和接收中断程序
用单片机编程产生40kHz 方波，可用延时程序和循环语句实现。先定 义一个延时函数delays()，然后可用for 语句循环，并且循环一次同 时改变方波输出口的电平高低，从而产生方波。部分程序如下： void delays() {} //延时函数 void main() {for(a=0；a<200；a++) //产生100 个40KHz 的方波 {P36=!P36； //每循环一次，输出引脚取反 delays() ； } }
第4页/共18页
超声波信号的检测与处理
第5页/共18页
单片机系统及显示电路模块
第6页/共18页
显示模块工作原理
单片机采用AT89C51，采用12MHz高精度的晶振， 以获得较稳定时钟频率，减小测量误差。单片机 用P1.0端口输出超声波换能器所需的40kHz的方波 信号，利用外中断0口监测超声波接收电路输出的 返回信号。显示电路采用简单实用的4位共阳LED 数码管，段码用74LS244驱动，位码用PNP三极管 8550驱动。

单片机最小系统
其作用主要是为了保证单片机系统能正常工作。单片机最小系统主要由时钟电路和复位电路组成。
软件设计
只要计算出从发出超声波信号到接收到返回信号所用的时间，就可算出超声波发生器与反射物体的距离。
总结
由于时间和其它客观上的原因，此次设计没有成功做出实物。但是对设计有一个很好的理论基础。设计的最终结果是使超声波测距仪能够产生超声波，实现超声波的发送与接收，从而实现利用超声波方法测量物体间的距离
本设计的核心-AT89C52
AT89C52 是一个低电压，高性能CMOS 8 位单片机，片内含8k bytes 的可反复擦写的Flash只读程序存储器和256 bytes 的随机存取数据存储器（RAM），器件采用ATMEL 公司的高密度、非易失性存储技术生产，兼容标准MCS-51 指令系统，片内置通用8 位中央处理器和Flash 存储单元，AT89C52 单片机在电子行业中有着广泛的应用。
论文的结构和主要内容
第一部分：介绍课题背景和意义 第二部分：超声波测距原理 第三部分：系统硬件设计 第四部分：系统软件设计 第五部分：总结与致谢
背景： 由于超声波指向性强，能量消耗缓慢，在介质中传播的距离较远，因而超声波经常用于距离的测量。 意义： 可广泛应用于测量物体的距离、厚度、液位等领域。在超声波探伤、自动泊车系统和倒车雷达系统中，超声波测距有其重要的应用。
超声波发射电路
发射电路主要由反相器74LS04 和超声波发射换能 器Байду номын сангаасS1 构成
超声波接收电路
考虑到红外遥控常用的载波频率38kHz 与测距的超声波频率40kHz 较为接近，可以利用它制作超声波检测接收电路。
显示电路
四位LED组成动态扫描电路，由AT89C52的P0口输出。动态扫描时，由P2口控制LED的当前显示位。当距离测量结束并调用显示程序，就会显示距离大小。

c
c0
1
2
273
空气中） 测量距离 34 53 （cm）
70 100 72 112
140 160 200 138 167 190
总电路图
感谢下 载
得到了广泛的应用。
基本原理
• 公式：S=Ct/2(S距离；C超声波空气中速度；t发射和接收回波的时间差 • 超声波测距系统框图 •
总体设计方案
• 由单片机产生40kHz的方波，输出，再经过放大电路，驱动超声波发射探头发 射超声波。发射出去的超声波经障碍物反射回来后，由超声波接收头接收到 信号，通过接收电路的检波放大、积分整形及一系列处理,送至单片机。单片 机利用声波的传播速度和发射脉冲到接收反射脉冲的时间间隔计算出障碍物 的距离,并由单片机控制显示出来。
• 时序图如图
• 发射电路的设计
由单片机产生的40kHz 的方波需要进行放大， 才能驱动超声波传感器 发射超声波，发射驱动电路 其实就是一个信号放大电路， 采用变压器放大电路
发射电路发射方波信号
• 接收电路的设计
Multisim仿真输出波形结果如下图
• 显示模块的设计
• 超声波测距系统的软件设计 （程序流程图，(a)为主 程序流程图，(b)为定时中断子程序流程图，(c)为外 部中断子程序流程图。）
a
b
c
误差分析
1、声速引起的误差 声波是媒质中传播的质点的位置、压强和密度对相应静止值的扰动。传播
速度为 ：
2
式中E为媒质的弹性模量，单位kgc/mm2；ρ为E 媒质的密度，单位kg/mm3；E 为
复数，其虚数部分代表损耗; c也是复数，其实数部分代表传播速度，虚数 部分则与衰减常数有关
2、声速受温度影响

总结词
稳定性是衡量测距仪在长时间内保持稳定性能的能力。
详细描述
在稳定性测试中，需要对测距仪进行长时间持续测量，观察其测量结果的变化情况。同时，需要考虑 环境温度、湿度等环境因素对稳定性的影响。
可靠性分析
总结词
可靠性是衡量测距仪在各种工作条件下 能够正常工作的能力。
VSБайду номын сангаас
详细描述
在可靠性分析中，需要考虑测距仪的故障 率、平均无故障工作时间等指标。同时， 需要分析测距仪的工作环境、工作方式等 因素对其可靠性的影响。
工具选择
在工具选择上，我们采用了业界领先 的超声波传感器、信号处理芯片和编 程语言，以确保测距仪的性能和稳定 性。
实现细节
硬件设计
详细介绍了测距仪的硬件结构， 包括超声波传感器的布局、信号 处理电路的设计以及整体结构优 化。
软件编程
阐述了测距仪的软件实现过程， 包括超声波信号的采集、处理、 分析和显示等功能的代码实现。
硬件设计优化
通过优化硬件设计，如采用高性能的传感器和电路 ，提高测距仪的稳定性和可靠性。
优化软件算法
采用高效的软件算法，如快速傅里叶变换 （FFT）等，以提高测距仪的响应速度。
06
结论与展望
工作总结
项目背景和目标
介绍了高精度超声波测距仪项目的背景和目标，包括测量距离的精度要求、应用 场景等。
工作总结
技术升级和改进 探讨了高精度超声波测距仪在技术层 面上的升级和改进方向，如提高测量
精度、减小体积等。
应用领域拓展
分析了高精度超声波测距仪在更多领 域的应用前景，如机器人定位、无人 机避障等。
团队合作与交流
强调了团队合作和交流对于项目发展 的重要性，计划在未来加强团队建设 和对外合作。

超声在许多领域内比可听 声的用途更加广泛，是基于 以下凡个原因
1.具有方向性，超声波的频 率越高，则方向性越强。
2.在无损探伤、水下声纳系 统、超声测距系统中方向性
超声波测速原理
测量距离的方法有很多种，短距离的可以 用尺，远距离的有激光测距等，超声波测 距适用于高精度的中长距离测量。因为超 声波在标准空气中的传播速度为331.45米/ 秒，由单片机负责计时，单片机使用12M晶 振，所以此系统的测量精度理论上可以达 到毫米级。
J4 CON1
1
J1
U1
8 9C 51
8 7 6 5 4 3 2 1
1P1.0 2 3 4 5 6 7 8
P10 P11 P12 P13 P14 P15 P16 P17
J6 CON8 /K1E3Y
1
INT01 2
INT1/P 3 3 INT0/P 3 2
CON1
15 14
T1/P 3 5 T0/P 3 4
以下主要对发送电路、接收电路、显示电路与键盘的 接口电路的单片机管脚分配进行分析。
设计中我们使用1602C液晶来显示距离的数据变化、。 试验中我们选择MCU的I/O口P0和P2作为数码管的控 制端口。另外在发送电路和接收电路中采用CPU的11 管脚作为数据发送端和CPU的10管脚作为接收端。 EA（第31脚）为访问外部/内部程序内存选通信号。 由于程序量不大，利用89C51片内的4K程序内存足够， 不必使用外部内存，因此，EA接+5V。
二 调试开发环境 keil c51编译环境 单片机开发板
三 分析与设计
单片机电路原理分析 单片机电路在其中起决定性的中枢控制作用。 它首先负责对接收器接收到来自超声波接 受系统发来的数据，进行处理并且送入显 示电路。其次负责超声波发射器的发送控 制，此外单片机还负责对键盘的管理，实 现人机交互控制。

拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
毕业设计（论文）PPT答辩-高精度超声 波测距仪的设计和实现
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用至高无个的法。— —西塞 罗
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿

05 系统测试与优化
系统测试方案
01
02
03
测试环境
在室内和室外环境下分别 进行测试，以模拟实际应 用场景。
测试设备
使用高精度计时器和测距 仪作为参照设备，确保测 试结果的准确性。
测试方法
分别对测距仪的测距范围、 精度、响应速度等关键性 能指标进行测试。
系统测试结果
测距范围
在室内环境下，测距仪的最远测 距范围为10米，精度为±2厘米； 在室外环境下，最远测距范围为
超声波测距仪设计本科毕设
目录
• 引言 • 超声波测距原理 • 硬件设计 • 软件设计 • 系统测试与优化 • 结论与展望
01 引言
毕设背景
01
超声波测距技术在现代工业、医 疗、交通等领域有广泛应用，如 机器人避障、汽车倒车辅助、无 人机高度检测等。
02
随着技术的不断发展，超声波测 距仪在精度、稳定性、便携性等 方面仍有提升空间。
减小误差的方法
为了减小误差，可以采用高精度计时器和优化信号处理算法等方法。同 时，在实际应用中，需要注意环境温度对声速的影响，并进行适当的修 正。
03 硬件设计
超声波发射器设计
超声波发射器的作用
实际应用
超声波发射器是超声波测距仪中的重 要组成部分，负责产生超声波信号并 向外发射。
根据测距需求，选择合适的超声波频 率和功率，以确保测距精度和范围。
毕设目的
设计一款结构简单、 性能稳定、成本低廉 的超声波测距仪。
提高解决实际问题的 声波测距的基 本原理和实现方法。
毕设意义
为超声波测距技术的发展做出贡 献，推动相关领域的技术进步。
为本科生的实践能力和创新能力 培养提供支持，促进综合素质的

所设计出来的超声波测距系统各模块如下图· 1所示
二 ︓ 设 计 方 法
超声波接收器
放大电路
检波电路
报警系统
89c52单片机
超声波发射器
放大电路
显示模块
图· 1
三 ︓ 设 计 过 程
3.2.2 超声波接收电路设计 由于超声波在空气中的传播过程中是有衰减的，如果距 离较远，那么超声波接收电路所接收到的超声波信号就会 比较微弱，因此需要对接收到的信号进行放大而且放大的 倍数也要比较大。超声波接收电路主要是由集成电路 CX20106A芯片电路构成的，CX20106A芯片电路可以对超 声波信号进行放大、限幅、带通滤波、峰值检波、整形、 比较等功能，比较完之后超声波接收电路会输出一个低电 平到单片机去请求中断，当即单片机停止计时，并开始去 进行数据的处理。 CX20106A芯片的前置放大器具有自动增益控制的功能， 当测量的距离比较近时，放大器不会过载；而当测量距离 比较远时，超声波信号微弱，前置放大器就有较大的放大 增益效果。
PNP s9012 12M 14PIN 16pin 40PIN 14pin 共阳极12pin 两个一对
1 1 1 1
10 2 2 2 2 2 2 2
1.2 1.44 0.94 1.44
0.05 0.16 0.1 0.1 0.21 3.17 1.8 5.47
电阻 电阻 电阻
三极管 直插晶振 插座 插座 插座 74LS04 4位数码管 分体超声 波收发器
总 结 报 告
超声波测距装置
I
电气
XX大学 XX学院
Hale Waihona Puke 项目名称：超声波测距装置项目负责人：XXX
项 目 简 介
组员：X 所在班级：X

40T

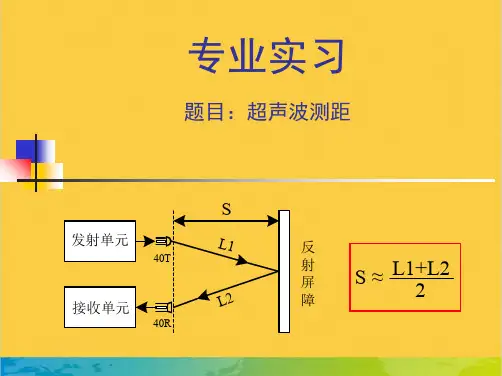

题目：超声波测距 1N4148
2
5
1
CD4033*3
a-----g
QCO
CP
a-----g
QCO
CP
按动复位按钮，测试“清零0”.01 信号0。.01
R INH RBI LT
R INH RBI LT
测试 “禁止计数”信号 时钟信号上升沿T有P1效
显示器熄灭
2）清零：R=“1”
1）灯测：LT=“1”
பைடு நூலகம்
10mH 40R
500µH 40T
五、 调试
1.集成计数、译码芯片CD4033工作条件 1）灯测：LT=“1” 2）清零：R=“1” 3）消隐：当RBI=“0”且计数到零， 显示器熄灭 4）禁止计数：INH=“1” 5）计数：LT=“0” R=“0” INH=“0” RBI=“1”，
2.距离记录单元（CD4033）
K1 测距
K2 清除
10K
D CP
S
Q
R
Q
10K
CD4013
TP5
+7V
D Q
10mH 9012
0.01 0.1
200K
R
CP
S
10K
TP4 9013
10K
10K
40R
32.768KHZ
30.5uS TP6
1
1
1M 2.4K
&
1
2. 555时基电路组成超声波发射电路
1k 门控信号
1K
1.5K
1N4148
40R
32.768KHZ
30.5uS TP6
1
1
1M 2.4K

基于单片机的超声波测距系统 电路设计
选题背景及目的


超声波传感器模块在测量方面有着广泛、 普遍的应用。利用单片机控制超声波检测 模块往往比较迅速、方便、计算简单、易 于做到实时控制，并且测量精度较高。 超声波测距系统主要应用于汽车的倒车 雷达、机器人自动避障行走、建筑施工工 地以及一些工业现场例如：液位、井深和 管道长度等场合。因此研究超声波测距系 统的原理有着很大的现实意义。
超声波介绍

当物体振动时会发出声音。科学家们将每秒 钟振动的次数称为声音的频率，它的单位是赫兹。 人类耳朵能听到的声波频率为20～20K赫兹。当 声波的振动频率大于20K赫兹或小于20赫兹时， 人们便听不见了。因此，把频率高于透能力强，易于获得较集中的声能，在水中传播 距离远等特点。可用于测距，测速，清洗，焊接 和碎石等。在医学，军事，工业以及农业上有明 显的作用。
t0、t1分别为高、低超声波发射的开始时间，t2、t3为高、低超声波 回波到达的时间，所测得的距离分别为： D1=c(t2-t0)/2 D2=c(t3-t1)/2 经试验可知，用双频超声波发射，量程可达到25m。
谢谢！
发射电路
接收电路
测温电路
电源电路
硬件电路设计优化

由于空气对超声波的吸收与超声波频率成正比，因此 用来测距的超声波的频率不能很高。另一方面，频率越低， 波长越长，测量的绝对误差就越大。所以，40Kz的超声波 单频测距的范围只有8～10米。为了解决测量范围和测量 精度之间的矛盾，我们可以采用双频测距的方法。其测距 原理是：控制器现发出一串频率为fH的超声波，串长度可 以有10～16个完整的波形，接着送出4～8fL低频率的超声 波。这种在时域上连续的两种频率的超声波被前方的目标 反射后，形成回波，回波经由接收器形成回波脉冲EchoH 和EchoL。由于高频声波先发出，对于同一个目标，其回 波EchoH先到达CPU，因此，对于较近的目标，首先用高 频超声波探测。当目标较远时，高频超声波被空气吸收而 大幅衰减，接收器接收到的回波中只有低频超声波EchoL。

（2）吸收特性 ） 声波在各种介质中传播时，随着传播距离的增加，其强度会逐渐减弱， 声波在各种介质中传播时，随着传播距离的增加，其强度会逐渐减弱， 这是因为介质要吸收掉它的部分能量。对于同一介质，声波的频率越高， 这是因为介质要吸收掉它的部分能量。对于同一介质，声波的频率越高，介 质吸收就越强。对于一个频率一定的声波，在气体中传播时吸收尤为历害， 质吸收就越强。对于一个频率一定的声波，在气体中传播时吸收尤为历害， 在液体中传播时吸收就比较弱，在固体中传播时吸收是最小的。 在液体中传播时吸收就比较弱，在固体中传播时吸收是最小的。 （3）超声波的能量传递特性 ） 超声波之所以能在各个工业部门中得到广泛的应用， 超声波之所以能在各个工业部门中得到广泛的应用，主要原因还在于比 声波具有强大得多的功率。为什么有这么强大的功率呢。 声波具有强大得多的功率。为什么有这么强大的功率呢。因为当声波进入某 一介质中时，由于声波的作用使物质中的分子也随之振动， 一介质中时，由于声波的作用使物质中的分子也随之振动，振动的频率和声 波频率—样 分子振动的频率决定了分子振动的速度。频率愈高速度愈大。 波频率 样，分子振动的频率决定了分子振动的速度。频率愈高速度愈大。 物资分子由于振动所获得的能量除了与分子本身的质量有关外， 物资分子由于振动所获得的能量除了与分子本身的质量有关外，主要是由分 子的振动速度的平方决定的,所以如果声波的频率愈高，也就是物质分子愈能 子的振动速度的平方决定的 所以如果声波的频率愈高， 所以如果声波的频率愈高 得到更高的能量。超声波的频率比普通声波要高出很多， 得到更高的能量。超声波的频率比普通声波要高出很多，所以它可以使物质 分子获得很大的能量；换句话来说， 分子获得很大的能量；换句话来说，超声波本身就可以供给物质分子足够大 的功率。 的功率。 （4）超声波的声压特性 ） 当声波进入某物体时,由于声波振动使物质分子相互之间产生压缩和稀 当声波进入某物体时 由于声波振动使物质分子相互之间产生压缩和稀 疏的作用，将使物质所受的压力产生变化。 疏的作用，将使物质所受的压力产生变化。由于声波振动引起附加压力现象 叫声压作用。 叫声压作用。

基于51单片机的超声波测距仪 的设计与实现
学生： ***** 学号：B1
论文的结构和主要内容
第一部分：介绍课题背景和意义 第二部分：系统电路设计方案 第三部分：系统硬件设计 第四部分：系统软件设计 第五部分：仿真 第六部分：总结与谢辞
超声波测距系统的背景、意义
– 背景：近年来，电子测量技术应用越来越广泛，超声波测距
处理。
系统软件设计
开始
主程序的主要作用是把每个功能
模块进行联系，读取出并计算
初始化
HC-SR04 的 测 量 的 长 度 、 测 量 距 离的显示、通过按键控制有效距
调用显示子程序
离限制、当测量的值超过了最大 测量值时，蜂鸣产生长响的报警
障碍物存在
N
声。当测量距离小于报警距离时 ，蜂鸣器根据距离的大小产生频 率不一样的声音
距离=高电平时间*
系统电路的设计方案
4位LED 显示器
超声波 发射电路
3键
键盘
89C51
超声波接收
复位
电路
电路
蜂鸣器
电源 电路
1.
发射与接收超声波，通过计算 收发时间差得到测量的距离；
2. LED显示测量距离；
3.
接收用户按下按键的相应指令 并做出处理；
4. 系统运行出错时，使用电平式
开关和上电复位电路进行复位
作为一种典型的非接触测量方法，具有的高精度、损耗低、非 接触等优点，使得超声测距在很多场合得到了运用。 – 意义： 超声波测距是利用声波反射原理，避免传感器直接与 介质接触，是一种传统而实用的非接触测量方法。与红外、激 光及无线电测距相比，它具有结构简单、可靠性能高、价格便 宜等优异特性。在近距离范围内超声波测距具有不受光线、颜 色以及电磁场的影响和指向性强的优点，更重要的是使用超声 波检测能很大程度的降低劳动强度，可以避免工作人员在恶劣 工作环境中可能受到的伤害，还能够提高距离结果的准确度； 因此超声测距广泛应用于倒车雷达、机器人自动避障、地形地 貌探测及一些工业现场等方面。超声波测距仪对电子测量技术 发展是非常重要的。

容打在这里，或者通过复制您的文本后，在此框中选择 粘贴，并选择只保留文字。在此录入上述图表的综合描述说明。
研究 意义
添加标题
您的内容打在这里，或者通过复制您的文本后，在此框中选择 粘贴，并选择只保留文字。
添加标题
您的内容打在这里，或者通过复制您的文本后，在此框中选择 粘贴，并选择只保留文字。在此录入上述图表的综合描述说明。
国内外相关研究综述
国内 现状
单击此处添加标题
您的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留 文字。在此录入上述图表的综合描述说明，在此录入上述图表的综合描述说明您的
内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留文字。
国外 现状
单击此处添加标题
您的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留 文字。在此录入上述图表的综合描述说明，在此录入上述图表的综合描述说明您的

超声波测距毕业设计PPT工作内容阐述: 756981

添加相关内容： 431185超声波测距毕业设计PPT超声波测距毕业设计PPT 42545 超声波测距毕业设计 PPT 超声波测距毕业设计 PPT 超 声波测距毕业设计PPT 494048超声波测距毕业设计PPT超声 波测距毕业设计PPT超声波测距毕业设计PPT
超声波测距毕业设计PPT工作内容阐述: 128010

添加相关内容： 853741超声波测距毕业设计PPT超声波测距毕业设计PPT 667942超声波测距毕业设计PPT超声波测距毕业设计PPT超 声波测距毕业设计PPT 438658超声波测距毕业设计PPT超声 波测距毕业设计PPT超声波测距毕业设计PPT
您的内容打在这里，或者通过复制 您的文本后，在此框中选择粘贴

华 南 理 工 网 络 教 育 学 院
单片机系统&显示模块： 本系统的核心。主要负责超声波的产生、距离的计算、测量数值的显示等。 单机系统设计时需注意复位电路，采用合适值的RC产生单片机的复位脉冲。震荡 电路负载电容依据晶振的规格选取，方可产生精准的时钟信号。本电路采用22Pf 的负载电容只是一个参考值，后续需根据选取的晶振规格定参数。 显示部分采用的是液晶模块，电路比较简单，需注意对比度电压V0的调节。 电源模块： 全系统芯片均采用5V供电，所以电源部分选取了一个意法半导体公司的线 性电源稳压芯片7805供电。 发射模块： 单片机产生超声波信号，采用非门芯片74LS04作为波形信号放大，直接驱 动压电晶体产生超声波。 接收模块： 为提高检测精准度，超声波信号调制采用索尼公司的CX20106A。该芯片的5 脚RC0：该脚与电源端VCC接入一个电阻，用以设置带通滤波器的中心频率f0。微 调此阻值可以改变中心频率，便于跟单片机产生的超声波限号匹配。
学号：201215012153003
华 南 理 工 网 络 教 育 学 院
参考文献
[1]基于单片机的超声波测距仪，文章出处：21ic 2012.4 [2]胡平，超声波测距仪的研制，计算机与现代化，2003.10 [3]时德刚，刘哗。超声波测距的研制，计算机测量与控制，2002.10 [4]华兵.MCS-51单片机原理应用，武汉：武汉华中科技大学出版社，2002.5 [5] 王建新，姜萍. 电子电路实践教程[M]. 北京：科学出版社，2003. [6] [美]J.马库斯. 电子电路大全[M]：卷1，日用电路. 北京：计量出版社，1985. [7] 苏长赞. 红外线与超声波遥控[M]. 北京：人民邮电出版社，1993.7. [8] 张谦琳. 超声波检测原理和方法[M]. 北京：中国科技大学出版社，1993.10. [9] 九州. 放大电路实用设计手册[M]. 沈阳：辽宁科学技术出版社，2002.5. [10] 樊昌元，丁义元. 高精度测距雷达研究[J]. 电子测量与仪器学报，2000，9(8) [11] 陆起勇等. 近代无限电实验-电子学基础系列[M]. 上海:复旦大学出版社,2004. [12]位差超声波传感器在智能玩具机器人中的应用， 文章出处：zhjbr ，2012.2. [13] 陈卿,侯薇．家电控制与检测用集成电路[M]．北京：中国计量出版社，2005. [14] 何希才. 传感器技术及应用[M]. 北京：北京航空航天大学出版社，2005. [15] Firefu1215012153003

超声波信号处理算法
信号滤波
去除噪声干扰，提高信号质量。
信号处理算法选择
根据实际情况选择合适的信号处 理算法，如FFT、小波变换等。
信号放大
将微弱的超声波信号放大，便于 后续处理。
信号解调
将调制的超声波信号解调为原始 信号。
数据存储与传
数据存储
将测量得到的距离数据存 储在本地存储器中，如SD 卡、硬盘等。
精度提升
随着技术的不断进步，超声波测 距的精度有望进一步提高，以满
足更精确的测量需求。
实时性增强
优化算法和硬件设计，提高超声 波测距的响应速度，实现更快速
的实时测距。
智能化集成
将超声波测距与其他传感器和智 能化技术结合，开发出更高效、
智能的测距系统。
未来研究方向
多传感器融合
研究如何将超声波测距与其他传感器（如红外、激光等）进行融 合，提高测距系统的综合性能。
数据传输
通过串口、蓝牙、WiFi等 方式将数据传输到上位机 或云平台，进行进一步的 分析和处理。
数据安全
对存储和传输的数据进行 加密处理，保证数据的安 全性。
Part
05
实验与测试
实验环境与设备
实验环境
室内、室外、无障碍物和有障碍 物等不同环境。
设备
超声波测距模块、微控制器、电 源、连接线等。
实验数据与分析
幅值法
通过比较超声波发射与接 收的信号幅值，判断距离 。当幅值低于预设阈值时 ，认为目标距离较远。
Part
03
硬件设备与搭建
超声波传感器
超声波传感器是实现超声波测距 的关键部件，它能够将电能转换
为声能，并向外发出超声波。
常见的超声波传感器有压电式、 磁致伸缩式和电磁式等，其中压 电式传感器因其结构简单、性能
