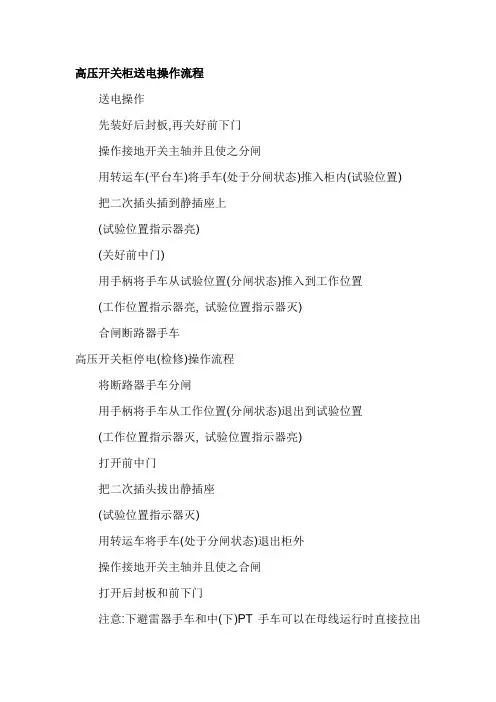

高压开关柜送电操作流程
送电操作
先装好后封板,再关好前下门
操作接地开关主轴并且使之分闸
用转运车(平台车)将手车(处于分闸状态)推入柜内(试验位置)
把二次插头插到静插座上
(试验位置指示器亮)
(关好前中门)
用手柄将手车从试验位置(分闸状态)推入到工作位置
(工作位置指示器亮, 试验位置指示器灭)
合闸断路器手车
高压开关柜停电(检修)操作流程
将断路器手车分闸
用手柄将手车从工作位置(分闸状态)退出到试验位置
(工作位置指示器灭, 试验位置指示器亮)
打开前中门
把二次插头拔出静插座
(试验位置指示器灭)
用转运车将手车(处于分闸状态)退出柜外
操作接地开关主轴并且使之合闸
打开后封板和前下门
注意:下避雷器手车和中(下)PT手车可以在母线运行时直接拉出
柜外.
高压开关柜相关执行标准
SJ/T 31401-1994|高压开关柜完好要求和检查评定方法
DL/T 791-2001|户内交流充气式开关柜选用导则
DL 404-1991|户内交流高压开关柜订货技术条件
DL/T 404-1997|户内交流高压开关柜订货技术条件
DL/T 539-1993|户内交流高压开关柜和元部件凝露及污秽试验技术条件
TB/T 2010-1987|27.5kV交流电气化铁道开关柜技术条件
DL/T 404-2005|户内交流高压开关柜订货技术条件。
10KV高压开关柜的操作进线柜送电操作程序1)关闭所有柜门及后封板,并锁好。
(接地开关处于合位时方可关出线柜下门)2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
(正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
)4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
(此时手车工作位置灯亮，同时手车试验位置灯灭。
)5)观察带电显示器，确定外线电源已送至本柜。
(带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示)灯不亮，则需先送外电源至本柜。
)6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
(操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
)7)如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
(当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，则故障为线路过流，如TRIP灯亮，同时IRF灯亮，则故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。

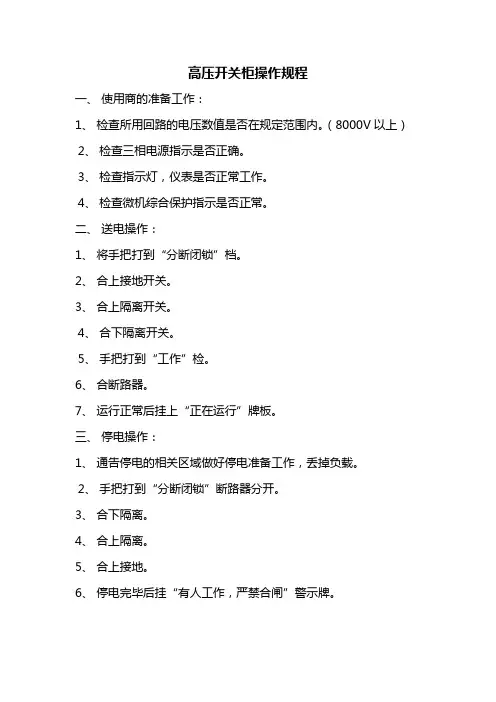

高压开关柜操作规程
一、使用商的准备工作：
1、检查所用回路的电压数值是否在规定范围内。
（8000V以上）
2、检查三相电源指示是否正确。
3、检查指示灯，仪表是否正常工作。
4、检查微机综合保护指示是否正常。
二、送电操作：
1、将手把打到“分断闭锁”档。
2、合上接地开关。
3、合上隔离开关。
4、合下隔离开关。
5、手把打到“工作”检。
6、合断路器。
7、运行正常后挂上“正在运行”牌板。
三、停电操作：
1、通告停电的相关区域做好停电准备工作，丢掉负载。
2、手把打到“分断闭锁”断路器分开。
3、合下隔离。
4、合上隔离。
5、合上接地。
6、停电完毕后挂“有人工作，严禁合闸”警示牌。
四、其它注意事项
1、操作必须穿绝缘鞋，戴绝缘手套。
2、操作必须由两人进行，1人操作，1人监护。
3、双回路倒闸操作按停送电操作程序操作。
4、注意室内的一切清洁卫生。
高压开关柜安全操作规程一、操作人员保护1. 操作人员必须经过专门的培训后，方可进行高压开关柜的操作。
2. 操作人员须穿戴符合安全要求的个人防护装备，包括绝缘手套、防静电服等。
3. 在操作过程中，应时刻保持警觉，注意周围环境和人员的安全，严禁玩闹、嬉戏等行为。
二、进入开关柜前的准备1. 操作人员应首先确认开关柜的工作状态和电源是否已切断，并进行确认。
2. 操作人员应检查开关柜是否有异常情况，如漏油、异响等，如发现异常情况应及时报告。
3. 开关柜内应保持干燥、清洁的环境，严禁在开关柜内吸烟，避免起火引发事故。
三、开关柜操作步骤1. 操作人员应先切断开关柜的电源，并用专门的工具对开关柜进行接地，确保人身安全。
2. 操作人员在进入开关柜前，应用专门的工具检查开关柜内部的电压情况，确保安全。
3. 操作人员在进行开关柜操作时，应先按照开关顺序进行动作，如先合闸再分闸，严禁反过来操作。
4. 操作人员在操作过程中，应稳定动作，不可过快或过慢，要根据实际情况进行合理的操作。
5. 操作人员在对开关柜进行操作时，应保持专注，不可分心或被他人干扰，确保操作的准确性和安全性。
四、紧急情况处理1. 如果在操作过程中发生异常情况，如火花、异味等，应立即停止操作，并迅速报告相关负责人。
2. 在紧急情况下，操作人员应先切断开关柜的电源，保护自身安全，然后及时通知相关人员处理事故。
3. 在紧急情况处理过程中，操作人员应按照相关应急预案进行处理，并配合现场指挥人员的指挥。
五、操作结束后的处理1. 操作结束后，操作人员应将开关柜恢复到安全状态，包括合上开关柜门、撤下接地线等。
2. 操作人员应对开关柜进行清洁，清除因操作产生的杂物，确保开关柜内外环境整洁。
3. 操作人员应做好操作记录，并及时报告相关负责人，确保后续事项的处理。
六、其他注意事项1. 操作过程中，应禁止使用带有金属的物品，以免触电或短路引发事故。
2. 操作人员应随时关注开关柜的温度变化，如发现温度异常，应立即报告。
高压开关柜操作规程一、使用商的准备工作：1、检查所用回路的电压数值是否在规定范围内。
（8000V以上）2、检查三相电源指示是否正确。
3、检查指示灯，仪表是否正常工作。
4、检查微机综合保护指示是否正常。
二、送电操作：1、将手把打到“分断闭锁”档。
2、合上接地开关。
3、合上隔离开关。
4、合下隔离开关。
5、手把打到“工作”检。
6、合断路器。
7、运行正常后挂上“正在运行”牌板。
三、停电操作：1、通告停电的相关区域做好停电准备工作，丢掉负载。
2、手把打到“分断闭锁”断路器分开。
3、合下隔离。
4、合上隔离。
5、合上接地。
6、停电完毕后挂“有人工作，严禁合闸”警示牌。
四、其它注意事项1、操作必须穿绝缘鞋，戴绝缘手套。
2、操作必须由两人进行，1人操作，1人监护。
3、双回路倒闸操作按停送电操作程序操作。
4、注意室内的一切清洁卫生。
10KV高压开关柜操作规程一、进线柜的送电操作（以Ⅰ段为例）1、检查进线柜状态应允许送电（第一、开关本身允许送电操作；第二、母联柜为冷备用状态；第三、本段出线开关均已分闸；第四、本段电阻柜隔离刀闸已合上，变压器已受电。
）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查Ⅰ段PT柜1106（LAH06）摇至工作位；5、确认I段电阻柜（LZR01）隔离开关已在合位6、确认1#主变已受电；7、将Ⅰ段进线柜101（LAH08）断路器摇至工作位；8、将Ⅰ段进线柜101（LAH08）航空插头插上并扣牢靠，检查状态指示断路器已在工作位；9、合上控制回路小空气开关，检查指示灯及开关状态指示器均正常；10、远控合Ⅰ段进线柜101（LAH08）断路器，合闸时现场监护人员要远离高压开关柜；11、观察各显示仪表上的电压值及设备受电情况。
二、进线柜的停电操作（以Ⅰ段为例）1、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；2、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；3、降本段母线负荷并同时退出电容补偿装置及滤波装置；4、检查各出线柜已分闸停电，检查进线柜的负荷已接近于0；5、分Ⅰ段进线柜101（LAH08）断路器，检查Ⅰ段进线柜断路器在分位；6、将Ⅰ段进线柜101（LAH08）断路器摇至试验位置；三、母联柜的送电1、检查母联柜状态应允许送电（第一、开关本身允许送电操作，第二、如果送上电，两台主变的电不会碰头，第三、要送电段母线上的出线开关均已分闸）2、副值填写操作票，经主值审核无误，操作时由副值操作，主值唱票并监护；3、操作人员操作时必须正确穿戴好高压绝缘手套和高压绝缘靴，并站立在高压绝缘地毯上；4、检查母线柜111断路器在试验位置，将提升柜111-1的小车摇至工作位置；5、合上母联柜111控制回路小空气开关，检查指示灯及开关状态指示器均正常；6、将母线柜111断路器摇至工作位；7、将母线柜111航空插头插上并扣牢靠，检查状态指示断路器已在工作位；7、远控合母线柜111断路器，合闸时现场监护人员要远离高压开关柜；8、观察各显示仪表上的电压值及设备受电情况。
高压开关柜停送电操作程序
及注意事项
一、停电：
1. 旋转面板上的分合闸转换开关，使断路器分闸。
2. 将断路器手柄插入操作孔，逆时针摇动手柄直至开关进入实验位置。
3. 按下接地开关操作孔的挡板，插入手柄，顺时针旋转手柄直至接地开关合闸。
二、送电
1. 将接地开关手柄插入操作孔，逆时针旋转手柄直至接地开关完全分开，拔出手柄后，操作孔挡板弹起。
2. 再将断路器手柄插入操作孔，顺时针摇动手柄直至开关进入工作位置。
3. 旋转面板上的分合闸转换开关，使断路器合闸。
三、注意事项：
1. 每操作一步后应观察指示灯是否指示正确，确认操作到位。
2. 无法合闸时应检查是否储能，就地合闸时转换开关应在就地位，远方位也不能合闸。
3. 接地开关接地后才可以打开后门，需要开门检修时一定要确认停电且已可靠接地。
4. 跳闸后合闸应先按下综保的复位键清灯，然后再合闸。
5、只有当接地开关分闸后，手车才能被插入到工作位置。
6、只有当手车在试验位置或手车抽出后，接地开关才能合闸。
7、只有当手车在试验或工作位置时，断路器才能被操作。
8、只有当断路器分闸后，手车才能移动。
9、手车在工作位置时，二次插件被锁定不能拔除。
二、进线柜送电操作程序1)关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关出线柜下门）2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
5)观察带电显示器，确定外线电源已送至本柜。
（带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示）灯不亮，则需先送外电源至本柜。
）6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
7)如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
三、进线柜停电操作程序1)观察所有柜相关信号，确认所有出线柜断路器均处于分闸位置。
2)操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。
3)将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。
（手车主回路断开）4)推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。
5)观察带电显示器，确认不带电方可继续操作。
（进线柜下门有电磁锁强制闭锁，只有在进线端不带电时方可解锁，但在进线端带电时也可用钥匙紧急解锁。
进线断路器分闸并不代表进线柜不带电，如外电源没停，此时电缆室是带高压电的，强行进入有生命危险。
）6)打开下门，验电（必需验电），放电（必需放电），挂接地线（必需挂接地线），维修人员可进入维护、检修。
高压开关柜操作规程
一、送电操作程序
1、穿戴好防护用品，用高压试电器确认高压电正常。
2、打开接地刀锁。
取下“禁止合闸”警示牌。
3、逆时针操作，拉开接地刀。
4、检查接地指示在断开位置。
5、锁上接地刀锁。
6、打开开关锁。
7、逆时针操作将开关合上，然后顺时针反向储能操作。
8、检查三个指示灯在亮的状态。
9、锁上开关锁。
二、停电操作程序
1、断开低压配电柜的进线柜总负荷开关。
2、检查三个指示灯在亮的状态。
3、用手按停电开关，听到开关动作声为止。
4、用高压试电器分别对L1、L2、L3检查，指示灯应无闪烁呈白色。
5、打开接地刀锁。
6、顺时针操作，合上接地刀。
7、检查接地指示在接地状态。
挂上“禁止合闸”警示牌。
三、操作记录
1、班内完成的操作记录于《工程部值班记录表》内。
2、跨班完成的操作记录于《操作记录表》内。
3、《工程部值班记录表》、《操作记录表》由部门兼职资料员保存二年。

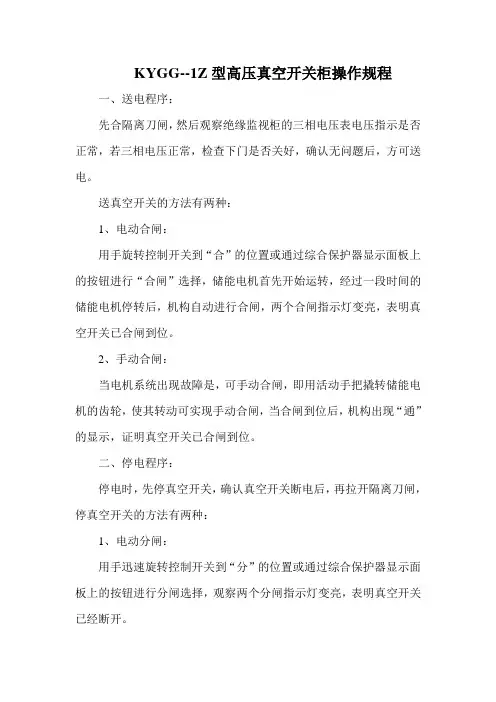

KYGG--1Z型高压真空开关柜操作规程
一、送电程序：
先合隔离刀闸，然后观察绝缘监视柜的三相电压表电压指示是否正常，若三相电压正常，检查下门是否关好，确认无问题后，方可送电。
送真空开关的方法有两种：
1、电动合闸：
用手旋转控制开关到“合”的位置或通过综合保护器显示面板上的按钮进行“合闸”选择，储能电机首先开始运转，经过一段时间的储能电机停转后，机构自动进行合闸，两个合闸指示灯变亮，表明真空开关已合闸到位。
2、手动合闸：
当电机系统出现故障是，可手动合闸，即用活动手把撬转储能电机的齿轮，使其转动可实现手动合闸，当合闸到位后，机构出现“通”的显示，证明真空开关已合闸到位。
二、停电程序：
停电时，先停真空开关，确认真空开关断电后，再拉开隔离刀闸，停真空开关的方法有两种：
1、电动分闸：
用手迅速旋转控制开关到“分”的位置或通过综合保护器显示面板上的按钮进行分闸选择，观察两个分闸指示灯变亮，表明真空开关已经断开。
2，手动分闸：
但电动系统出现故障时方可手动分闸，即打开前门上小门，用活动手把按下分闸铁芯，可实现手动分闸，当分闸完成后，机构出现“断”的显示，证明真空开关已断开。
三、说明：
当出现事故掉闸时，事故电铃响，值班人员拉下消除按钮，解除音响，此时，可检查事故类型，做出相应处理，以排除事故。

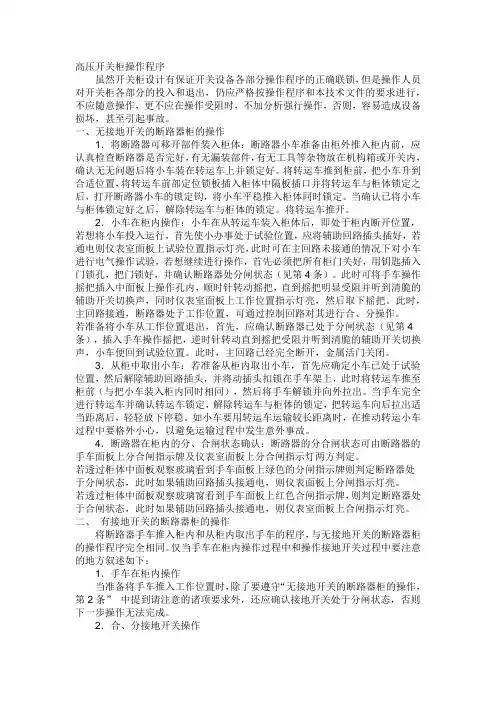

高压开关柜操作程序虽然开关柜设计有保证开关设备各部分操作程序的正确联锁，但是操作人员对开关柜各部分的投入和退出，仍应严格按操作程序和本技术文件的要求进行，不应随意操作，更不应在操作受阻时，不加分析强行操作，否则，容易造成设备损坏，甚至引起事故。
一、无接地开关的断路器柜的操作1．将断路器可移开部件装入柜体：断路器小车准备由柜外推入柜内前，应认真检查断路器是否完好，有无漏装部件，有无工具等杂物放在机构箱或开关内，确认无无问题后将小车装在转运车上并锁定好。
将转运车推到柜前，把小车升到合适位置，将转运车前部定位锁板插入柜体中隔板插口并将转运车与柜体锁定之后，打开断路器小车的锁定钩，将小车平稳推入柜体同时锁定。
当确认已将小车与柜体锁定好之后，解除转运车与柜体的锁定。
将转运车推开。
2．小车在柜内操作：小车在从转运车装入柜体后，即处于柜内断开位置，若想将小车投入运行，首先使小办事处于试验位置，应将辅助回路插头插好，若通电则仪表室面板上试验位置指示灯亮，此时可在主回路未接通的情况下对小车进行电气操作试验，若想继续进行操作，首先必须把所有柜门关好，用钥匙插入门锁孔，把门锁好，并确认断路器处分闸状态（见第4条）。
此时可将手车操作摇把插入中面板上操作孔内，顺时针转动摇把，直到摇把明显受阻并听到清脆的辅助开关切换声，同时仪表室面板上工作位置指示灯亮，然后取下摇把。
此时，主回路接通，断路器处于工作位置，可通过控制回路对其进行合、分操作。
若准备将小车从工作位置退出，首先，应确认断路器已处于分闸状态（见第4条），插入手车操作摇把，逆时针转动直到摇把受阻并听到清脆的辅助开关切换声，小车便回到试验位置。
此时，主回路已经完全断开，金属活门关闭。
3．从柜中取出小车：若准备从柜内取出小车，首先应确定小车已处于试验位置，然后解除辅助回路插头，并将动插头扣锁在手车架上，此时将转运车推至柜前（与把小车装入柜内同时相同），然后将手车解锁并向外拉出。

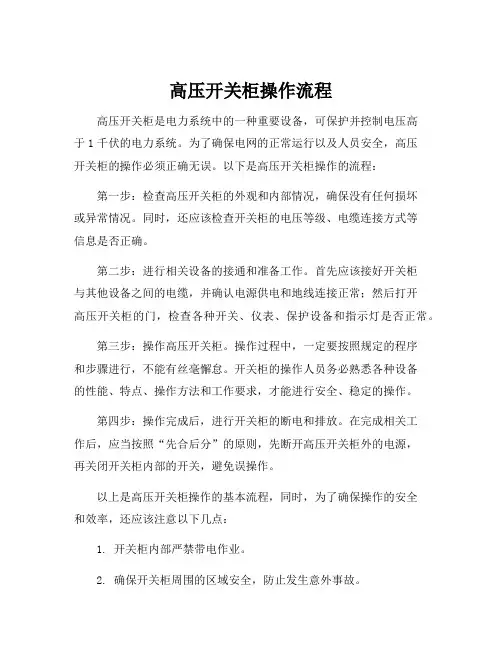

高压开关柜操作流程高压开关柜是电力系统中的一种重要设备，可保护并控制电压高于1千伏的电力系统。
为了确保电网的正常运行以及人员安全，高压开关柜的操作必须正确无误。
以下是高压开关柜操作的流程：第一步：检查高压开关柜的外观和内部情况，确保没有任何损坏或异常情况。
同时，还应该检查开关柜的电压等级、电缆连接方式等信息是否正确。
第二步：进行相关设备的接通和准备工作。
首先应该接好开关柜与其他设备之间的电缆，并确认电源供电和地线连接正常；然后打开高压开关柜的门，检查各种开关、仪表、保护设备和指示灯是否正常。
第三步：操作高压开关柜。
操作过程中，一定要按照规定的程序和步骤进行，不能有丝毫懈怠。
开关柜的操作人员务必熟悉各种设备的性能、特点、操作方法和工作要求，才能进行安全、稳定的操作。
第四步：操作完成后，进行开关柜的断电和排放。
在完成相关工作后，应当按照“先合后分”的原则，先断开高压开关柜外的电源，再关闭开关柜内部的开关，避免误操作。
以上是高压开关柜操作的基本流程，同时，为了确保操作的安全和效率，还应该注意以下几点：1. 开关柜内部严禁带电作业。
2. 确保开关柜周围的区域安全，防止发生意外事故。
3. 操作前必须穿好相关的安全器具，如手套、安全带、绝缘鞋等。
4. 操作时要仔细观察各种指示灯和仪表的变化情况，及时发现和处理问题。
5. 操作人员必须熟悉高压开关柜的安全规程和操作规程，做到始终以安全为重。
总之，高压开关柜操作是一项高风险、高技能的工作，操作人员必须敬业、负责、严谨，才能确保电力系统的正常运行，保障工作人员的人身安全。
高压配电柜操作规程
一送电
1、在高压配电柜控制电源直流屏柜内依次合上合闸电源1开关（指示灯亮）、交流进线开关（指示灯亮）、整流输出开关（指示灯亮）、电池开关（指示灯亮），控制母线电压调整转换开关打到“自动”位置。
2、检查各高压柜状态灯，确保高压柜在分闸状态，分闸指示灯亮。
3、将进线柜手车摇进到工作位置（此时手车工作位置指示灯亮）。
4、将PT柜手车摇进到工作位置（此时手车工作位置指示灯亮）。
5、将变压器柜（两台）手车摇进到工作位置（此时手车工作位置指示灯亮）。
6、关上工作电源进线柜门，手摇合上隔离开关IS，出现“合”字，按合闸按钮（或直流屏没电时手摇）合上真空开关VS，出现“合”字。
7、进线柜合闸（合上真空断路器）送电，合闸指示灯亮。
8、确定与使用变压器对应的变压器柜，并合闸（合上真空断路器）送电，合闸指示灯亮。
9、完成送电。
二停电
1、逐一将变压器柜和进线柜分闸（断开真空断路器），确保其工作在分闸状态，分闸指示灯亮。
2、在工作电源进线柜上断开真空开关VS，出现“分”字，断开隔离开关IS，出现“分”字。
3、摇出变压器柜手车（此时手车工作位置指示灯灭）。
4、摇出PT柜手车（此时手车工作位置指示灯灭）。
5、摇出进线柜摇出手车（此时手车工作位置指示灯灭）。
6、完成停电。
10kv高压开关柜操作规程
《10kv高压开关柜操作规程》
一、安全须知
1、操作人员必须经过专业培训，熟悉高压开关柜的操作原理
和操作流程。
2、操作人员必须穿戴好防护用具，如绝缘手套、绝缘靴、绝
缘帽等。
3、在操作前，必须进行安全检查，确保设备无故障并且环境
无隐患。
二、操作流程
1、开启高压开关柜外部锁扣，打开柜门。
2、检查开关柜内部的电器设备是否完好，无异响、异味。
3、根据操作指南，依次操作主开关、断路器等设备，进行开
启或关闭操作。
4、操作完毕后，关闭开关柜门，锁扣。
三、注意事项
1、操作期间，不得随意触摸高压导电件，避免触电事故发生。
2、操作人员要保持清醒，不得在疲劳或酒后操作开关柜。
3、在操作期间，要密切关注开关柜内部的运行状态，发现异常及时报告并进行处理。
四、紧急处理
1、如在操作中发生事故，应立即切断电源，采取相应的急救措施。
2、在紧急情况下，应按照应急预案，及时疏散人员，保障人身安全。
五、操作结束
1、关闭高压开关柜的主开关，断开电源。
2、关闭开关柜门，锁扣。
3、对开关柜进行清理和维护，确保设备干净整洁。
以上就是《10kv高压开关柜操作规程》，希望所有操作人员都能严格遵守规程，确保设备的安全运行，同时也保障自身的安全。
甘肃红太阳热力有限公司中继泵站高压系统操作步骤高压系统操作分为就地、远控两种操作控制方式。
一、就地控制方式高压柜开关柜：（1）、把断路器手车摇入，操控装置面板上断路器上下“+”显示红色，表示断路器已到位。
（2）、把操控装置面板上的储能转换开关打在储能位置，储能装置自动储能，时间正常约6S，已储能指示灯亮，表明断路器已经储满能（正常情况下，此开关处于自动储能状态）。
（3）、合闸时，手动对分、合闸转换开关顺时针旋转至合位，合闸线圈自动吸合，断路器状态指示器显示“1”，并显示红色。
上柜门面板合闸红色指示灯亮，表明断路器已经合闸。
（4）、分闸时，手动对分、合闸转换开关逆时针旋转至分位，分闸线圈自动吸合，断路器状态指示器显示“\”, 并显示绿色，上柜门面板分闸绿色指示灯亮，表明断路器已经分闸。
（5）、1#高压开关柜暂为1#循环泵工频运行所设，断路器摇入后转换合闸、分闸转换开关时，可控制1#循环泵工频运行。
高压变频柜：本机控制：把转换开关转换至本控，按下绿色启动按钮，变频柜开启，可根据所需手动给定频率，变频器可根据所定频率运行。
现场控制：1#、2#循环水泵的变频运行控制开、停在2#循环泵电机现场控制箱内，绿色为开启，红色为停机，上部按钮为加速按钮，下部按钮为减速按钮，每按一次相应按钮，循环泵变频器加减速20r/min,即加减1Hz。
3#、4#循环水泵的变频运行控制开、停在相应现场控制箱内，操作同上。
1#循环水泵可工频运行，开、停在1#循环泵电机现场控制箱内，绿色为开启，红色为停机，频率不可调，在开机时需把1#循环水泵高压开关柜断路器手车摇入。
二、远控控制方式高压柜开关柜：（1）、分、合闸转换开关需打在远控位置，自控显示备妥时方可操作合闸，无备妥时说明转换开关未转换至远控方式，无法开启，需到控制柜把转换开关需打在远控位置，合闸后显示运行状态灯为红时表明断路器已经合闸。
（3）、操作分闸，分闸后显示运行状态灯为白时表明断路器已经分闸。
高压开关柜操作规程
《高压开关柜操作规程》
一、目的：
为了保障高压开关柜的安全运行，规范操作流程，防止事故发生，特制定本操作规程。
二、适用范围：
本规程适用于所有涉及高压开关柜的操作人员，包括维修人员和操作人员。
三、操作前准备：
1. 确认高压开关柜的电源已经断开，使用电压表检测确保没有电流。
2. 穿戴好绝缘手套、绝缘鞋等个人防护用品。
3. 检查操作工具是否完好,并放置在指定位置。
4. 刷卡进入开关柜维护处，进行上岗登记。
四、操作步骤：
1. 打开高压开关柜门，确认内部环境无异常。
2. 根据工作需求，操作相应的开关、按钮进行操作。
3. 操作完毕后，依次关闭开关柜门，确保已经固定好。
4. 将使用的工具清点并归位。
5. 将开关柜处的标识、警示牌恢复到原状。
6. 离开开关柜维护处并进行下岗记录。
五、注意事项：
1. 操作人员在操作中要随时关注周围环境，防止发生意外事故。
2. 在操作过程中，严禁喧哗、乱扔工具或物品。
3. 操作人员不得擅自拆卸、更换开关柜内部元件，如有损坏应及时报告相关负责人。
4. 操作人员应定期接受安全培训，加强安全意识。
5. 长期禁入高压开关柜维护人员，应每年定期进行体检。
六、附则：
1. 如有特殊情况，需经领导批准并登记。
2. 所有操作人员必须遵守本规程，违者将受到相应的处罚。
七、结束语：
本规程的制定旨在规范高压开关柜的操作流程，保障人员的安全，提高电力设备的使用效率和可靠性。
希望所有操作人员严格遵守规程，做好高压开关柜的维护工作。
高压开关柜操作程序电气安装工程中的1KV 及以上高压系统设备，一般由具有高压施工资质的安装公司承担；在我国，电气系统95%以上的高压设备的施工和安装，基本上是由工程所在地的供电部门承担；高压设备的操作、调试也由供电部门进行，施工过程中，安全方面的管理也极为不便，对各位同行来说具有一定的神秘感；为了方便同行们在施工过程中对施工的监督和管理，方便变电室值班人员的操作，现将高压开关柜操作程序上传，供参考；注意：具体操作，按照相应工程中，高压设备供应商提供的操作资料为准。
一、高压开关柜柜概述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。
b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
d)断路器在工作位置时，二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。
二、进线柜送电操作程序1) 关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关出线柜下门）2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3) 观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）4) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
（此时手车工作位置灯亮，同时手车试验位置灯灭。
）5) 观察带电显示器，确定外线电源已送至本柜。
（带电显示器面板开关压下为ON 位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示）灯不亮，则需先送外电源至本柜。
）6) 操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
）7) 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，则故障为线路过流，如TRIP灯亮，同时IRF灯亮，则故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP 按钮手动复位综合继保。
）三、进线柜停电操作程序1) 观察所有柜相关信号，确认所有出线柜断路器均处于分闸位置。
2) 操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。
（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置。
）3) 将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。
（手车主回路断开）4) 推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。
(拉断路器时需把断路器两推拉把手往中间压,同时用力往后拉(往柜外拉),断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位。
)5) 观察带电显示器，确认不带电方可继续操作。
（进线柜下门有电磁锁强制闭锁，只有在进线端不带电时方可解锁，但在进线端带电时也可用钥匙紧急解锁。
进线断路器分闸并不代表进线柜不带电，如外电源没停，此时电缆室是带高压电的，强行进入有生命危险。
）6) 打开下门，验电（必需验电），放电（必需放电），挂接地线（必需挂接地线），维修人员可进入维护、检修。
四、出线柜送电操作程序1) 关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关柜下门）2) 将接地开关操作手柄插入中门右下侧六角孔内，逆时针旋转，使接地开关处于分闸位置，取出操作手柄，操作孔处联锁板自动弹回，遮住操作孔，柜下门闭锁。
3) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位， (推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
4) 观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）5) 将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
（此时手车工作位置灯亮，同时手车试验位置灯灭。
）6) 操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看带电显示及其它相关信号，一切正常，送电成功。
（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置。
）7) 如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，则故障为线路过流，如TRIP灯亮，同时IRF灯亮，则故障为综合继保异常。
如TRIP灯亮,同时IO灯亮,为线路接地故障，在检修完毕后，需按综合继保面板RESET/STEP 按钮手动复位综合继保。
如面板信号继电器掉牌，则为变压器超温故障，表明变压器有故障或严重过载,在排除故障后需手动复位信号继电器才能重新合闸。
）五、出线柜停电操作程序1) 操作仪表门上合、分转换开关使断路器分闸停电，同时仪表门上红色合闸指示灯灭，绿色分闸指示灯亮，查看其它相关信号，一切正常，停电成功。
（操作合、分转换开关时，把操作手柄逆时针旋转至面板指示分位置，松开手后操作手柄应自动复位至预分位置。
）2) 将断路器手车摇柄插入摇柄插口并用力压下，逆时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于试验位置，航空插锁定解除，打开手车室门，手动脱离航空插。
（手车主回路断开）3) 推上转运小车并使其锁定，拉出断路器手车至转运小车，移开转运小车。
(拉断路器时需把断路器两推拉把手往中间压,同时用力往后拉(往柜外拉),断路器拉到转运小车并到位后,放开推拉把手,把手应自动复位。
)4) 观察带电显示器，确认不带电方可继续操作。
5) 将接地开关操作手柄插入中门右下侧六角孔内，顺时针旋转，使接地开关处于合闸位置，确认接地开关已处于合闸后，打开柜下门，维修人员可进入维护、检修。
6) 接地开关和断路器及柜门均有联锁，只有在断路器处于试验位置或抽出柜外才可以合分接地开关，也只有在接地开关分闸后才可把断路器由试验位置摇至工作位置，不可强行操作。
接地开关与柜下门联锁可紧急解锁，只有在确认必要时才可紧急解锁，否则有触电危险。
六、计量柜操作程序计量手车为动静触头直接连接，不具有分断能力及灭弧能力，绝对不能带负荷摇进摇出计量手车，计量手车和进线开关柜断路器具有电气及机械连锁，在进线断路器分闸后才能操作摇进或摇出计量手车，不可强行操作，以免损坏联锁装置。
摇进摇出计量手车的方法同断路器手车。
七、所用变柜操作程序摇进摇出所用变熔断器手车的方法同断路器手车，所用变熔断器手车的熔断器虽然具有一定的分断及消弧能力，但在操作切除和投运所用变时，也不能带负荷操作，即在摇进或摇出熔断器手车前，一定要先打开柜下门，分断所有低压断路器，关好柜下门并锁紧，才能操作。
所用变柜后封板和熔断器手车没联锁，即在所用变投运时，也可用专用工具打开柜体后封板，这时所用变的低压端可直接接触，一般情况下一定要先摇出熔断器手车再打开后封板，如特殊情况下必须带电开后封板时，需特别注意安全。
