一、目的：为了使操作者能正确使用百(千)分表测量被测工件，减少测量误差确保其读数值能最大限度的反映被测工件真实值，规范使用者操作动作，制订本办法。
二、概述：百分表是利用齿条齿轮或杠杆齿轮传动,将测杆的直线位移变为指针的角位移的计量器具。
紧固螺钉紧固螺钉隔热把手活动测头可换测头图一三、作业方法：1)、检查。
使用前，应检查表头是否牢固的夹紧在表杆上。
用手轻轻推动活动测头，看测头是否卡住，表头指针是否能灵活的移动。
2)、对零。
将千分尺调到要对零的尺寸(或用事先制定好的环规)，对内径进行对零。
对零时，先松开表头上的紧固螺钉，手握隔热把手，将活动测头抵住千分尺(或环规)一端，轻压可换测头将测头整个放入其中(如图二所示)，测杆和被测工件表面必须垂直，然后轻轻摇动，使指针停在最小的位置，转动表盘，使指针指到零处，紧好表盘上的螺钉。
图二3)、测量和读数。
将测头放入被测圆环内(放入方法与对零操作的放入相同)，轻轻摇动，使表盘指到最小位置，读出此时表盘上的读数(如图三所示)，算出它与零位的偏差，得到的值就是工件的测量值。
例如：我们对零时的尺寸为99.5mm，表盘的读数为+0.125mm，那么此时的工件测量值就为99.5mm+0.125mm=99.625mm。
图三四、内径百分表的维护保养1)使用内径百分表要轻拿轻放，以防破坏调整好的尺寸。
2)测量时不要用力过大或过快地按压活动测头，不要使活动测头受到剧烈震动。
在测量过程中要经常校对零位。
3)装拆百分表时，不允许硬性地插入或拔出，要先松开弹簧夹头的紧固螺钉或螺母。
4)测量完毕，把百分表、可换测头取下，擦净，并在测头上涂好防锈油放入盒内，保管在干燥的地方。
内径百分表使用说明书上海高致精密仪器有限公司构成：1.百分表2.锁紧装置3.手柄4.大管5.主体6.活动测头7.护桥8.可换测头表2表3一、产品的用途及原理内径百分表是用比较法测量内孔直径，它将测头的径内位移转移成轴向位移由百分表1显示。
二、产品的主要技术指标主要技术指标见表1、表2、表3、其中活动测头有效行程以压缩0.1mm时作为起始点。
三、使用方法1.百分表安装：把百分表1插入表架轴孔中，压缩一圈，用锁紧装置2紧固。
2.尺寸设定：根据被测工件名义尺寸，选择可换测头8，将其固定在主体5上。
3.零位调整：确定可换测头，设定内径百分表的零位。
当确定可换测头时，以使被测工件的名义尺寸设定在活动测头压缩约半分有效行程的位置时为最佳。
（1）用环规调整零位：将内径百分表1放入尺寸与被测工件名义尺寸相近的环规中，摆动内径百分表，在环规的轴向平面内找出最小尺寸（即内径百分表的最大示值点），转动百分表表盘使指针指示在零位。
（2）用外径千分尺或量块组合调整零位：先将外径千分尺或量块组合调整到被测工件的名义尺寸，再将内径百分表放入千分尺或量块组合寻找最小尺寸（即内径百分表的最大示值点），转移表盘，使指针指示在零位。
注：建议采用环规调零。
4.测量时将内径百分表插入被测孔中，沿轴向前后摆动，找出轴向的平面的最小尺寸（即内径百分表的最大示值点），即为孔的实际尺寸偏离名义尺寸的数值。
5.使用后，擦净凉干，测量面和配合处涂防锈油，并放入包装盒中。
四、注意事项1.护桥两翼轮已经过校验并固定，更换成拆装时需重新校验，以免影响定中心精度。
2.轻拿轻放，避免导向装置、测量面与尖利物相碰击。

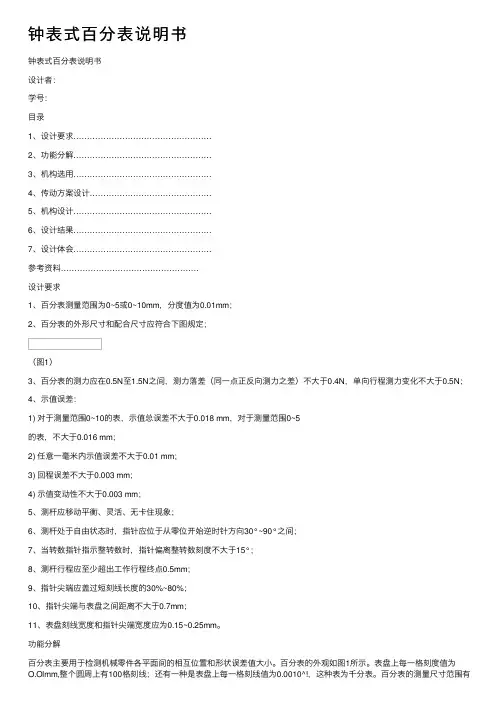

钟表式百分表说明书钟表式百分表说明书设计者：学号：⽬录1、设计要求……………………………………………2、功能分解……………………………………………3、机构选⽤……………………………………………4、传动⽅案设计………………………………………5、机构设计……………………………………………6、设计结果……………………………………………7、设计体会……………………………………………参考资料……………………………………………设计要求1、百分表测量范围为0~5或0~10mm，分度值为0.01mm；2、百分表的外形尺⼨和配合尺⼨应符合下图规定；（图1）3、百分表的测⼒应在0.5N⾄1.5N之间，测⼒落差（同⼀点正反向测⼒之差）不⼤于0.4N，单向⾏程测⼒变化不⼤于0.5N；4、⽰值误差：1) 对于测量范围0~10的表，⽰值总误差不⼤于0.018 mm，对于测量范围0~5的表，不⼤于0.016 mm；2) 任意⼀毫⽶内⽰值误差不⼤于0.01 mm；3) 回程误差不⼤于0.003 mm；4) ⽰值变动性不⼤于0.003 mm；5、测杆应移动平衡、灵活、⽆卡住现象；6、测杆处于⾃由状态时，指针应位于从零位开始逆时针⽅向30°~90°之间；7、当转数指针指⽰整转数时，指针偏离整转数刻度不⼤于15°；8、测杆⾏程应⾄少超出⼯作⾏程终点0.5mm；9、指针尖端应盖过短刻线长度的30%~80%；10、指针尖端与表盘之间距离不⼤于0.7mm；11、表盘刻线宽度和指针尖端宽度应为0.15~0.25mm。
功能分解百分表主要⽤于检测机械零件各平⾯间的相互位置和形状误差值⼤⼩。
百分表的外观如图1所⽰。
表盘上每⼀格刻度值为O.Olmm,整个圆周上有100格刻线；还有⼀种是表盘上每⼀格刻线值为0.0010^!，这种表为千分表。
百分表的测量尺⼨范围有0?3mm.0-5mm和0-10mm三种，常⽤为0-3mm千分表测量尺⼨范围为0-lmm。
XX
页 码
版 本
版本
编制日期01审核
日期批准日期
首次发行版本： 1 生效日期：修改内容生效日期将百分表侧头活动端固定端依次放入千分表卡爪内，当百分表的指针摆动到顺时针间隙位置时
拨动表盘将指针调整到零位，内径百分表调校完成，可以进行下一步的测量;
6.开始测量工件，将内径百分表的活动端侧头先放入工件测量孔中，再将侧头固定端放入测量孔
左右轻微摆动百分表，眼睛观察表盘，当指针摆动到顺时针极限位置时读数;
清洁待测工件表面，确保检测结构不受铁屑毛刺等杂质的影响
1.用游标卡尺测量工件的粗略数值，该数值用于选取侧头；
2.根据工件测量值我们选取尺寸相近的量棒一般10MM左右，并且将侧头安装到百分表杠杆上面；
7.记录读数到检验记录表上，并根据数值进行判断出检验结论。
8.清理清洁检验工作台，将百分表放入量具盒子中。
9.定期清洁保养百分表，定期校准。
记录

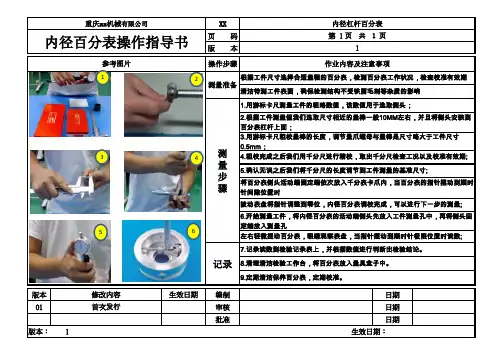

作业内容及注意事项重庆xx机械有限公司内径杠杆百分表内径百分表操作指导书第 1 页 共 1 页1参考图片操作步骤
测量准备根据工件尺寸选择合适量程的百分表，检测百分表工作状况，检查校准有效期3.用游标卡尺粗校量棒的长度，调节量爪螺母与量棒是尺寸略大于工件尺寸0.5mm；
4.粗校完成之后我们用千分尺进行精校，取出千分尺检查工况以及校准有效期;
5.确认无误之后我们将千分尺的长度调节到工件测量的基准尺寸;
测量步骤1 2 3 4 5 6。

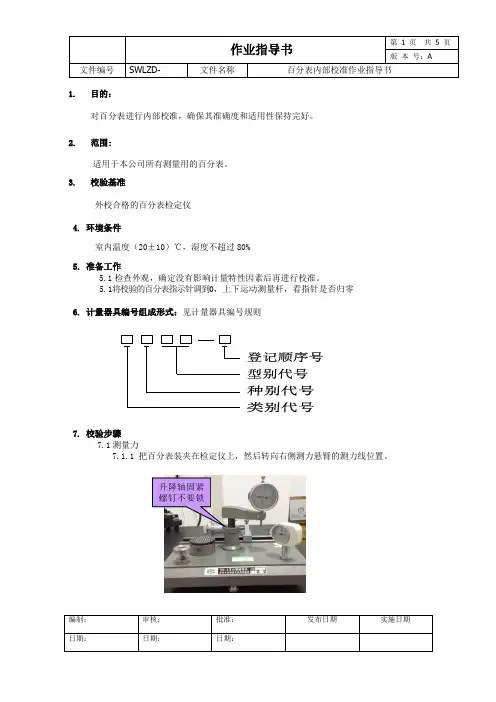

1. 目的：对百分表进行内部校准，确保其准确度和适用性保持完好。
2. 范围:适用于本公司所有测量用的百分表。
3. 校验基准外校合格的百分表检定仪4. 环境条件室内温度（20±10）℃，湿度不超过80%5. 准备工作5.1检查外观，确定没有影响计量特性因素后再进行校准。
5.1将校验的百分表指示针调到0，上下运动测量杆，看指针是否归零6. 计量器具编号组成形式：见计量器具编号规则7. 校验步骤7.1测量力7.1.1 把百分表装夹在检定仪上，然后转向右侧测力悬臂的测力线位置。
升降轴固紧螺钉不要锁编制：审核：批准：发布日期实施日期编制： 审核： 批准： 发布日期实施日期7.1.2逆时针转动升降调节螺钉，把百分表压下至使百分表指针归零。
记录起始测 力值N 。
注：百分表检定仪上测力仪2格是0.1N 。
7.1.3再逆时针转动升降调节螺钉，分别在百分表工作行程的中点和终点位置，记 录测力值N 。
7.1.4正向完后继续使指针转动5～10分度，顺时针转动反向回零，记录反向终点 测力值N 。
7.1.5再顺时针转动升降调节螺钉，分别在百分表工作行程的中点和起始位置，记 录测力值N 。
记录：起点 中点 终点 正行程 N N N 反行程 N N N结果：最大测量力： N （取正行程中的最大测力值）测力值变化： N （取正行程中测力值的最大值减最小值之差） 测量力落差： N (取三项正反向测量力之差中最大的数值）7.2重复性编制： 审核： 批准： 发布日期实施日期7.2.1将旋臂转向带筋平台上方，将半圆侧块平面部分与百分表测头接触。
7.2.2在百分表工作行程的始、中、末三个位置上，分别调整指针对准某一刻度值， 分别直接提升测杆5次，并分别记录5次中最大读数与最小读数之差。
取最 大变化值。
记录：起点 中点 终点 μμ μ结果：重复性误差： μ （取最大变化数值）7.3 测杆径向受力对示值的影响7.3.1调整百分表到工作行程的起始位置，测头对准半径为10mm 的半圆柱侧块，与侧 块圆柱面最高位置附近接触，指针过零。

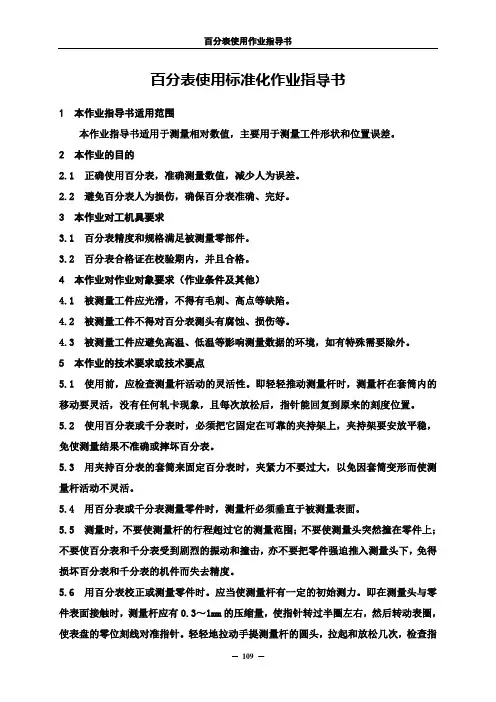

百分表使用标准化作业指导书1 本作业指导书适用范围本作业指导书适用于测量相对数值，主要用于测量工件形状和位置误差。
2 本作业的目的2.1 正确使用百分表，准确测量数值，减少人为误差。
2.2 避免百分表人为损伤，确保百分表准确、完好。
3 本作业对工机具要求3.1 百分表精度和规格满足被测量零部件。
3.2 百分表合格证在校验期内，并且合格。
4 本作业对作业对象要求（作业条件及其他）4.1 被测量工件应光滑，不得有毛刺、高点等缺陷。
4.2 被测量工件不得对百分表测头有腐蚀、损伤等。
4.3 被测量工件应避免高温、低温等影响测量数据的环境，如有特殊需要除外。
5 本作业的技术要求或技术要点5.1 使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
5.2 使用百分表或千分表时，必须把它固定在可靠的夹持架上，夹持架要安放平稳，免使测量结果不准确或摔坏百分表。
5.3 用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。
5.4 用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。
5.5 测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。
5.6 用百分表校正或测量零件时。
应当使测量杆有一定的初始测力。
即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量，使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。
轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。
当指针的零位稳定后，再开始测量或校正零件的工作。
5.7 百分表要轻拿轻放，用完后放回百分表盒。
5.8 在不使用时,要摘下百分表,使表解除其所有负荷,让测量杆处于自由状态。

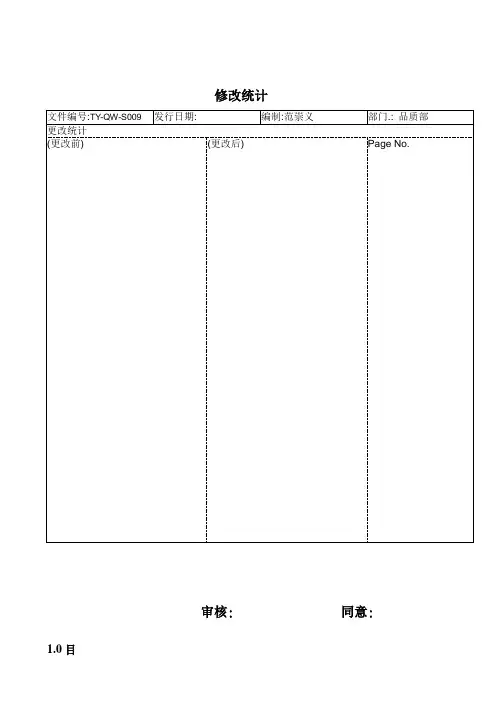

修改统计审核: 同意: 1.0目本SOM介绍百分表之操作, 目在使作业员能正确使用该种量具进行测量, 预防因操作不妥引发测量误差及对量具损坏。
2.0 范围检测室全部量具。
3.0本文3.1 百分表结构3.2 杠杆百分表结构3.2 操作前准备3.2.1、将千分尺擦拭洁净, 并查看尺规有没有损坏（尤其是测砧部分）。
3.3 简单操作3.3.1、百分表读数带有测头测量杆, 对刻度圆盘进行平行直线运动, 并把直线运动转变为回转运动传送到长针上, 此长针会把测杆运动量显示到圆型表盘上。
长针一回转等于测杆1mm, 长指针能够读到0.01mm。
刻度盘上转数指针, 以长针一回旋（1mm）为一个刻度。
A、所以测定只需读指针所指刻度,度例图, 首先将测头端子接触到下段位置, 然后把测头调到上段,B、一个刻度是0.01mm,是0.1mmC、量物若是4mm或5mm,时,最好看短针所指刻度,3.3.2百分表使用方法A、测量面和测杆要垂直。
B、使用要求支架。
C、D、测量圆柱形产品时,3.3.3杠杆百分表读数及使用方法A、杠杆百分表分度值为0.01mm, 测量范围小于1mm, 它表盘是对称刻度。
B、测量面和测头, 使用时须在水平状态, 在特殊情况下, 也应该在25°以下。
C、使用前, 应检验球形测头, 假如球形测头已被磨出平面, 不应再继续使用。
D、杠杆百分表测杆能在正反方向上进行工作。
依据测量方向要求, 应把换向器搬到需要位置上。
4.2 每次测量以前一定要对卡尺进行校验。
4.3 测量过程中, 对同一尺寸要进行不一样位置数次测量。
4.4 测量时一定要保持工件与卡尺正接触, 不然会出现测量误差。

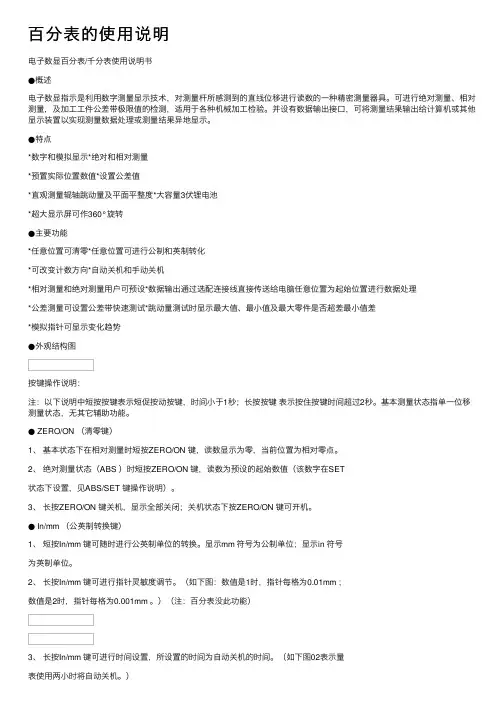

百分表的使⽤说明电⼦数显百分表/千分表使⽤说明书●概述电⼦数显指⽰是利⽤数字测量显⽰技术，对测量杆所感测到的直线位移进⾏读数的⼀种精密测量器具。
可进⾏绝对测量、相对测量，及加⼯⼯件公差带极限值的检测，适⽤于各种机械加⼯检验。
并设有数据输出接⼝，可将测量结果输出给计算机或其他显⽰装置以实现测量数据处理或测量结果异地显⽰。
●特点*数字和模拟显⽰*绝对和相对测量*预置实际位置数值*设置公差值*直观测量辊轴跳动量及平⾯平整度*⼤容量3伏锂电池*超⼤显⽰屏可作360°旋转●主要功能*任意位置可清零*任意位置可进⾏公制和英制转化*可改变计数⽅向*⾃动关机和⼿动关机*相对测量和绝对测量⽤户可预设*数据输出通过选配连接线直接传送给电脑任意位置为起始位置进⾏数据处理*公差测量可设置公差带快速测试*跳动量测试时显⽰最⼤值、最⼩值及最⼤零件是否超差最⼩值差*模拟指针可显⽰变化趋势●外观结构图按键操作说明：注：以下说明中短按按键表⽰短促按动按键，时间⼩于1秒；长按按键表⽰按住按键时间超过2秒。
基本测量状态指单⼀位移测量状态，⽆其它辅助功能。
● ZERO/ON （清零键）1、基本状态下在相对测量时短按ZERO/ON 键，读数显⽰为零，当前位置为相对零点。
2、绝对测量状态（ABS ）时短按ZERO/ON 键，读数为预设的起始数值（该数字在SET状态下设置，见ABS/SET 键操作说明）。
3、长按ZERO/ON 键关机，显⽰全部关闭；关机状态下按ZERO/ON 键可开机。
● In/mm （公英制转换键）1、短按In/mm 键可随时进⾏公英制单位的转换。
显⽰mm 符号为公制单位；显⽰in 符号为英制单位。
2、长按In/mm 键可进⾏指针灵敏度调节。
（如下图：数值是1时，指针每格为0.01mm ；数值是2时，指针每格为0.001mm 。
）（注：百分表没此功能）3、长按In/mm 键可进⾏时间设置，所设置的时间为⾃动关机的时间。

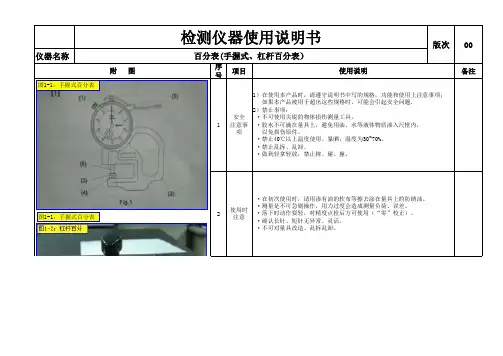

百分表操作指导书1．仪器名称百分表2．仪器型式手动式3．仪器名称代号无4．适用范围适用于本司百分表之操作，校正，保养。
5．体操作步骤5.1百分表构造百分表5.2具体使用步骤5.2.1百分表最小读数:表盘每一小格读数为0.01mm,每一大格读数为0.10mm,量程0~1mm.5.2.2首先如上图所示把百分表夹持在表架上, 使用时应夹持可靠，但夹持力不宜过大，避免测量杆运动卡滞。
5.2.3百分表归零:转动百分表表盘直至百分表转至0刻度处然后拧动表盘锁紧螺丝锁紧表盘.5.2.4使用方法：5.2.4.1测量读数时,测量者的视线应垂直表盘,以减少视差.5.2.4.2检测时百分表测头与产品应保持垂直且与产品表面平行状态,然后使百分表测头压入被量测物表盘批针半圈至一圈范围,然后转动表盘,使指针位于0刻度处(此为百分表检测前归零),然后缓慢平行推动百分表(一般百分表需与机床配合一起使用),观察表盘指针摆动范围,即为所测之产品之平面度或垂直度大小.5.2.8百分表的读数:例如检测一个产品时百分表指针在下面二图所示范围内摆动则读数为:读数为：0.01X10格+0.01X5格=0.15mm6.注意事项6.1检测时应将百分表牢靠地夹持在表架上.6.2百分表测头必须与测量物保持平行且垂直状.6.3不可以随意拆卸百分表.6.4百分表使用时须轻拿轻放以免损坏百分表.6.5检测时百分表测头须压入半圈至一圈(也就是指针压入半圈至一圈)如压入过多或过少则会使测量误差增加.6.6应经常擦干净表盘上的脏污以免影响读数.6.7测量完毕应将百分表放回盒子内以免百分表损坏.6.8请勿强力推拉测量杆，以免损坏机芯或影响精度。
6.9切勿测量高速运转中的工作.7.校正7.1每半年校正一次.7.2采取自校方式,如必要时视情况可送外校.7.3由取得校正资格人员来执行.7.4本公司执行综合精度校正,即以外校之厚薄规校正.7.5外观检查:7.5.1以目视检查百分表测头是否有损坏，磨损等.7.5.2检查各锁紧螺丝是否能锁紧牢靠7.5.3检查百分表指针摆动是否正常..7.5.4校正点8.保养8.1每月保养作业必须执行一次。
百分表内校作业指导书百分表内校作业指导书1.目的：便于规范百分表的内校作业手法，确保校验结果的准确性。
2.范围：我公司所有百分表的内部校验。
3.校验环境：温度：23℃±5℃；湿度：20%-80%rh.4.操作方法：4.1.校验工具：经国家计量，并在有效期的“块规”、“大理石平台”、“高度规”4.2步骤：a.戴好手套，检查“百分表”外观是否正常，能否正常运作，并做相应调整；b.将需校验的“百分表”指针调到“0”，上下运动测量杆，看指针是否归零；c.将“块规”放置于平台上，让“百分表”固定在“高度规”上，并调整适当预压的测量高度。
分别测1、2、3、5、10块规，各测10次，将“测量值”记录于《检验报告》中。
d.“测量值”与“标准值”之差≤0.02mm，判校准合规；反之，则说明百分表失准，需要维修或更新。
5.注意事项：5.1校验后，需清理工作现场；5.2块规应擦“防锈油”后放入盒中；5.3校验周期1年/次。
百分表作业指导书2016-05-31 9:37 | #2楼1 范围本作业指导书规定了内径百分表的检定，适用于使用中和修理后的分度值为0.01ｍｍ测量范围0-10ｍｍ的指示表、内径百分表的首次检定、后续检定和使用中检验。
2 引用文献jjg 34-96 中华人民共和国国家计量检定规程（指示表）jjg 36-89 中华人民共和国国家计量检定规程（内径表）3 检定条件3.1检定室内温度：20±10℃3.2检定室内湿度：≤85%rh4 检定方法和技术要求4.1 外观检查4.1.1检查方法：用专用擦布擦试表盘，保持表面清洁、无油污，目力观察。
4.1.2百分表的表盘各刻线应清晰，平直，不应有目力可见的断线和粗细不匀。
4.1.3表盘应透明清净，无明显的气泡和刻痕，各部位不应有碰伤、锈迹、明显的划痕、脱漆、脱铬和毛刺以及影响外观质量的其它缺陷。
4.1.4表架上应标有制造厂厂名、分度值和测量范围及产品编号，每个可换测头上应标有测量范围。
百分表一、钟面式百分表1．钟面式百分表的结构形式 钟面式百分表简称百分表，它是一种指示式精密量具，具有传动比大，结构简单，使用方便等特点。
主要用于工件的长度尺寸、形状和位置偏差的绝对测量或相对测量，也能够在某些机床或测量装置中用作定位和指示。
图1-27 钟面式百分表1-测量头 2-测量杆 3、10-小齿轮4、9-大齿轮 5-盘面 6-表圈钟面式百分表的结构形式见图1-27，百分表的分度值为0.O1mm。
测量范围一般有0～3mm；O～5mm和O～1Omm，特殊情况下有0～20mm；0～30mm；O～50mm和0～1OOmm等大量程的百分表。
按制造精度百分表可分为0级和1级，其中0级最高，1级次之。
2．钟面式百分表的传动原理 由图1-28可知，当测量杆10作直线移动时，测量杆上的齿条带动小齿轮2旋转，与小齿轮2同轴的大齿轮9也一起转动，从而带动与9相啮合的中心齿轮8旋转。
由于指针3和齿轮8同轴，所以指针3也跟着一起转动。
通过上述齿条——齿轮机构的传动，将测量杆的直线移动转变为指针的回转运动。
为了消除齿轮啮合间隙引起的误差，大齿轮7是在盘形弹簧6的作用下与齿轮8啮合，使整个传动过程中齿轮啮合始终靠向单面。
在大齿轮7的轴上装有短指针5，用以记录长指针3转动的圈数。
测量杆齿条的齿距为0.625mm，齿轮2的齿数为16，大齿轮9齿数为100，中心齿轮8齿数为10，当测量杆移动10mm时，齿轮2转过1圈，同轴的大齿轮9也旋转一圈，小齿轮8和长指针3则转过10圈，若测量杆上升1mm，长指针则转1圈。
由于百分表的表盘4上有100等分刻线，因此，当测量杆移动0.01mm时，长指针3转过1格。
由此可见，钟面式百分表的传动机构能将测杆的微小位移进行放大，这给读数带来很大的方便。
图1-28 钟面式百分表的传动原理1-拉伸弹簧2-小齿轮3-长指针4-表盘5-短指针6-盘形弹簧7、9-大齿轮8-中心齿轮 10-测量杆3．钟面式百分表的使用与维护(1)钟面式百分表的使用方法1)应按被测工件的尺寸和精度要求选用合适的百分表。
