汽车维修电工(3级)试题一、电工基础知识判断题:1.在叠加原理中,只有一个电源单独起作用,就是假设其余的电流源为短路。
(×) 2.在叠加原理中,只有一个电源单独起作用,就是假设其余的电压源为短路。
(√)3.戴维南定理指出,任何—个线性有源二端网络都可以用一个等效的电压源来表示.(√)4.戴维南定理指出,任何-个线性有源二端网络都可以用一个等效的电流源来表示.(×)5.电压源和电流源的等效只对外电路等效。
(√)6.电压源和电流源的等效对内外电路都能等效。
(×) 7.恒压源和恒流源之间不能进行等效变换。
(√)8.在电感器中,电压是不能突变的。
(×) 9.在电容器中,电压是不能突变的。
(√) 10.换路定律只适用电感器中的电压和电容器中的电流。
(×)11.换路定律只适用电感器中的电流和电容器中的电压。
(√)12.在RL电路中,充放电时间为τ时,τ越小,充放电时间就越短. (√)13.在RL电路中,充放电时间为τ时,τ越小,充放电时间就越长。
(×)14.在RC电路中,充放电时间为τ时,τ越小,充放电时间就越短。
(√) 15.在RC电路中,充放电时间为τ时,τ越小,充放电时间就越长。
(×)16.在二进制中,只有二个数码“0”和“1”。
(√)17.在十进制中,只有二个数码“0”和“1”。
(×) 18.在十进制中,有十个数码,从0~9。
(√) 19.在十进制中,有十个数码,从1~9。
(×) 20.逻辑代数是由逻辑变量、逻辑常量和逻辑运算符组成。
(√)21.逻辑代数是由逻辑变量)逻辑常量)数学工具和逻辑运算符组成. (×) 22.步进电机的转速决定于电脉冲的大小。
(×)23.为抗干扰,汽车电路的接地线—般采用较粗的导线. (√)24.当电源频率,电动机的结构和转速—定时,转矩的大小与加在定子绕组的电压成正比。

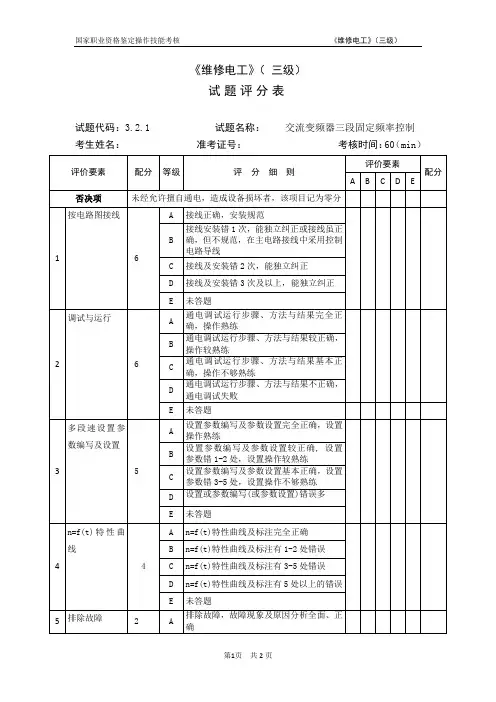

《维修电工》(三级)试题评分表试题代码:4.2.5 试题名称:双反星形可控整流电路考生姓名:准考证号:考核时间:60(min)评价要素配分等级评分细则评定等级得分AABB CDDEE否决项未经允许擅自通电,造成设备损坏者,该项目记为零分1按电路图进行接线安装5A接线正确,安装规范,主电路与控制电路导线能区分、安全座配安全插头B接线安装错1次,或主电路与控制电路导线未区分、或安全座未配安全插头C 接线安装错2次D 接线安装错3次及以上E 未答题2示波器使用(此项考生不允许弃权) 2A正确校验和使用示波器,且操作思路清晰、步骤正确,波形稳定清晰。
B 使用示波器步骤有错,波形不稳定C 示波器操作出错2处D 示波器操作出错3处及以上E 未答题3 通电调试7A通电调试步骤和停机步骤均正确,结果与试题要求一致B调试步骤和方法正确,但脉冲初始相位大小有偏差、或调试时主、控开关不分、或停机步骤出错C调试步骤与方法基本正确,但演示结果有较大误差D能通电调试,但不能确定脉冲初始相位、或确定的初始相位错E 未答题4 记录波形4A波形测绘正确,电源相序标号齐全且正确。
B某一波形图的电源相序不标或标错;或某一波形局部画错或漏画;或某一波形相位未对齐或有错C一个波形完全错误;或两个波形图局部有错D 两个波形及以上完全错误E 未答题5排除故障5A排除故障,且故障检查方法和故障原因分析均正确。
1B排除故障,故障检查方法正确,故障原因分析不够完整。
C能排除故障,故障检查方法基本正确,但故障原因分析不正确。
D不能排除故障或故障检查方法不正确,如在电路通电时采用导线短接或用万用表电阻挡测量等E 未答题6安全生产无事故发生2A 安全文明生产,符合操作规程B 未穿电工鞋CD未经允许擅自通电,但未造成设备损坏或在操作过程中烧断熔断器E 未答题合计配分25 合计得分考评员(签名):等级A(优)B(良)C(及格)D(差)E(未答题) 比值 1.0 0.8 0.6 0.2 0“评价要素”得分=配分×等级比值。
《维修电工》(三级)
试题单
试题代码:2.2.2
试题名称:用PLC实现喷水池自动控制系统
考生姓名:准考证号:
考核时间:60min
1、操作条件
(1) 鉴定装置一台(需配置FX2N—48MR或以上规格的PLC,主
令电器、指示灯、传感器或传感器信号模拟发生器等)
(2) 计算机一台(须装有鉴定软件和三菱SWOPC-FXGP/WIN-C
编程软件)
(3) 鉴定装置专用连接电线若干根
2、操作内容
如仿真动画画面所示,根据控制要求和输入输出端口配置表来编制PLC控制程序。
控制要求:
喷水池有红、黄、蓝三色灯,两个喷水龙头和一个带动龙头移动的电磁阀,按下启动按钮开始动作,喷水池的动作以45秒为一个循环,每5秒为一个节拍,连续工作3个循环后,停10秒,如此不断循环直到按下停止按钮后,完成一次循环,整个操作停止。
仿真动画
灯、喷水头和电磁阀的动作安排见状态表,状态表中该设备
有输出的节拍下显示灰色,无输出为空白。
输入端口配置表1
输出端口配置表2
(1) 根据控制要求画出控制流程图;
(2) 写出梯形图程序或语句表(考生自选其一);
(3) 使用计算机软件进行程序输入;
(4) 下载程序并进行调试;
3、操作要求
(1) 画出正确的控制流程图;
(2) 写出梯形图程序或语句程序(考生自选其一);
(3) 会使用计算机软件进行程序输入;
(4) 在鉴定装置上接线,用计算机软件模拟仿真进行调试;
(5) 未经允许擅自通电,造成设备损坏者该项目零分;。
上海《维修电工》职业技能鉴定PLC试题维修电工,上海,PLC,职业.试题1、用PLC控制运料小车启动按钮SOI用来开启运料小车,停止按钮S02用来手动停止运料小车(其工作方式见考核要求2选定)。
按S01小车从原点起动,KM1接触器吸合使小车向前运行直到碰SQ2开关停,KM2接触器吸合使甲料斗装料5秒,然后小车继续向前运行直到碰SQ3开关停,此吋KM3接触器吸合使乙料斗装料3秒,随后KM4接触器吸合小车返回原点直到碰SQ1开关停止,KM5接触器吸合使小车卸料5秒后完成一次循环。
四、考核要求:1、编程方法由考评员指定:(1)用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定:A.小车连续循环与单次循环可按S07自锁按钮进行选择,当S07为“(F时小车连续循环,当S07为“严吋小车单次循环;B.小车连续循环,按停止按钮S02小车完成当前运行坏节后,立即返回原点,直到碰SQ1开关立即停止;当再按启动按钮S01小车重新运行;C.连续作3次循环后自动停止,屮途按停止按钮S02则小车完成一次循环后才能停止;3、按工艺要求画出控制流程图;4、写出梯形图程序或语句程序(考生自选其一);5、用FX2系列PLC简易编程器或计算机软件进行程序输入;6、在考核箱上接线,用电脑软件模拟仿真进行调试。
五、输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮SOI X00 SOI停止按钮S02 X01 SO2开关SQ1 X02电脑和PLC自动连接开关SQ2 X03屯脑和PLC自动连接开关SQ3 X04电脑和PLC 口动连接选择按钮S07 X05 S07输出设备输出端口编号接考核箱对应端口向前接触器KM 1 YOO HOI甲卸料接触器KM2 Y01 H02乙卸料接触器KM3 Y02 H03向后接触器KM4 Y03 H04车卸料接触器KM5 Y04 H052、用PLC控制三彩灯闪烁电路。
内容:LD1LD2LD31、彩灯电路受一启动开关S07控制,肖S07接通吋,彩灯系统LD1〜LD3开始顺序工作。
操作技能-项目评分细则表(4.4.01)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.02)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.03)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.04)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.05)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.06)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.07)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.08)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.09)
注:阴影处为否决项
操作技能-项目评分细则表(4.4.10)
注:阴影处为否决项。
《维修电工》(三级)答题卷试题代码:1.1.1试题名称:X62W铣床电气控制线路测绘、故障检查及排除考生姓名:准考证号:考核时间:60min一、由鉴定装置设定一个测绘区域(其中包含一个断线故障),由考生完成测绘:1、根据实际装置对附图1虚线框中部分进行测绘,标明各外围器件所接的端子号;2、根据实际装置对附图2虚线框中部分进行测绘,标明各外围器件所接的端子号;3、根据实际装置对附图3虚线框中部分进行测绘,标明各外围器件所接的端子号;4、根据实际装置对附图4虚线框中部分进行测绘,标明各外围器件所接的端子号;(外围无法测量的器件根据设备端子布置图补全在图中并用虚线框框出)二、对机床电气的工作原理进行分析(抽选一个)1、1号虚线框中主轴电动机主电路部分2、2号虚线框中进给轴电动机主电路部分3、3号虚线框中主轴电动机控制电路部分4、4号虚线框中进给轴电动机控制电路部分工作原理分析:三、对鉴定装置中所设置的器件故障进行检查、分析、并找出故障点:故障现象分析出现故障可能的原因写出实际故障点:国家职业资格鉴定操作技能考核《维修电工》(三级)准考证号:考位号:测绘附图1虚线框内部分的原理图(包括与周边电路的连接线),并在其中标出断线故障所在位置:准考证号:考位号:测绘附图2虚线框内部分的原理图(包括与周边电路的连接线),并在其中标出断线故障所在位置:国家职业资格鉴定操作技能考核《维修电工》(三级)准考证号:考位号:测绘附图3虚线框内部分的原理图(包括与周边电路的连接线),并在其中标出断线故障所在位置:准考证号:考位号:测绘附图4虚线框内部分的原理图(包括与周边电路的连接线),并在其中标出断线故障所在位置:。

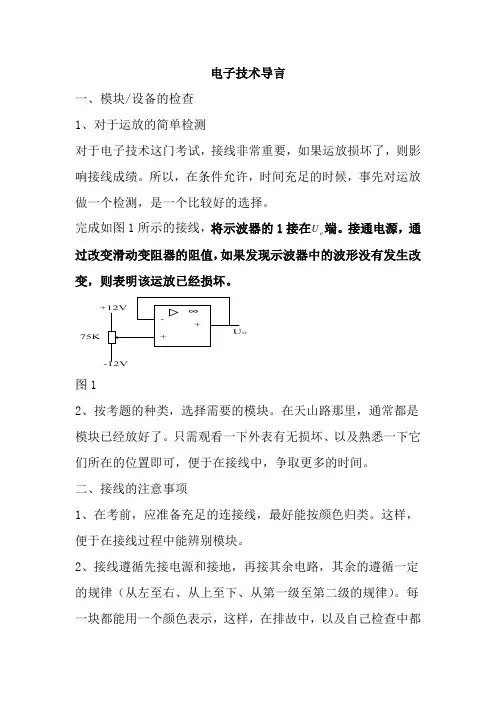

电子技术导言一、模块/设备的检查 1、对于运放的简单检测对于电子技术这门考试,接线非常重要,如果运放损坏了,则影响接线成绩。
所以,在条件允许,时间充足的时候,事先对运放做一个检测,是一个比较好的选择。
完成如图1所示的接线,将示波器的1接在o U 端。
接通电源,通过改变滑动变阻器的阻值,如果发现示波器中的波形没有发生改变,则表明该运放已经损坏。
-++8+12V-12V75KU O图12、按考题的种类,选择需要的模块。
在天山路那里,通常都是模块已经放好了。
只需观看一下外表有无损坏、以及熟悉一下它们所在的位置即可,便于在接线中,争取更多的时间。
二、接线的注意事项1、在考前,应准备充足的连接线,最好能按颜色归类。
这样,便于在接线过程中能辨别模块。
2、接线遵循先接电源和接地,再接其余电路,其余的遵循一定的规律(从左至右、从上至下、从第一级至第二级的规律)。
每一块都能用一个颜色表示,这样,在排故中,以及自己检查中都能提供许多便利。
3、对于有些电路,应熟记电源线与接地线的个数,这样,在自己接的过程中,能及时发现问题,并能很好地解决。
4、要熟悉在电脑屏幕上看电路图,通常练习是拿着图纸,这样接起来或许是出于习惯了,考试那天,电路图是在电脑上的,要熟悉和适应。
三、示波器的使用1、拨动开关(从左至右的顺序):上(方式)—下(触发耦合)—上(触发源)。
2、按钮三个下,其他一律弹出。
三个分别为1的;2的;触发自动项。
3、旋钮三个右,也就是三个微调要旋到底。
通过以上三步的操作,就能便捷地进行测试了,如波形偏小、偏左、右就能很好地调整。
所以,在使用示波器前,考评老师肯定将示波器打乱了,按那三步操作,便能很快很便捷地将示波器调好。
示波器实物图如图2所示。
图2中最上方的是信号发生器,天山路电子技术考试中的信号发生器已经改为数字式了,不是图上的这个了。
下方的示波器还是一样的。
图2四、电源的使用1、模电用上面的电源(12V)2、数电用下面的电源(5V)3、在数电中,若出现有用数码管的电路,其电源用下面可调的电源,调至8V。
上海《维修电工》(三级/高级)职业技能鉴定PLC控制运料小车启动按钮S01用来开启运料小车,停止按钮S02用来手动停止运料小车(其工作方式见考核要求2选定)。
按S01小车从原点起动,KM1接触器吸合使小车向前运行直到碰SQ2开关停,KM2接触器吸合使甲料斗装料5秒,然后小车继续向前运行直到碰SQ3开关停,此时KM3接触器吸合使乙料斗装料3秒,随后KM4接触器吸合小车返回原点直到碰SQ1开关停止,KM5接触器吸合使小车卸料5秒后完成一次循环。
四、考核要求:1、编程方法由考评员指定:⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定:A.小车连续循环与单次循环可按S07自锁按钮进行选择,当S07为“0”时小车连续循环,当S07为“1”时小车单次循环;B.小车连续循环,按停止按钮S02小车完成当前运行环节后,立即返回原点,直到碰SQ1开关立即停止;当再按启动按钮S01小车重新运行;C.连续作3次循环后自动停止,中途按停止按钮S02则小车完成一次循环后才能停止;3、按工艺要求画出控制流程图;4、写出梯形图程序或语句程序(考生自选其一);5、用FX2系列PLC简易编程器或计算机软件进行程序输入;6、在考核箱上接线,用电脑软件模拟仿真进行调试。
五、输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮S01 X00 SO1停止按钮S02 X01 SO2开关SQ1 X02 电脑和PLC自动连接开关SQ2 X03 电脑和PLC自动连接开关SQ3 X04 电脑和PLC自动连接选择按钮S07 X05 S07输出设备输出端口编号接考核箱对应端口向前接触器KM1 Y00 H01甲卸料接触器KM2 Y01 H02乙卸料接触器KM3 Y02 H03向后接触器KM4 Y03 H04车卸料接触器KM5 Y04 H05《维修电工》(三级/高级)职业技能鉴定可编程序控制器—答题卷(3.4.01 PLC控制运料小车)姓名准考证号考号考位考核时间∶至∶_______ 得分________小车工作方式由考评员设定:A.小车连续循环与单次循环可按S07自锁按钮进行选择,当S07为“0”时小车连续循环,当S07为“1”时小车单次循环;B.小车连续循环,按停止按钮S02小车完成当前运行环节后,立即返回原点,直到碰SQ1开关立即停止;当再按启动按钮S01小车重新运行;C.连续作3次循环后自动停止,中途按停止按钮S02小车完成一次循环后才能停止。

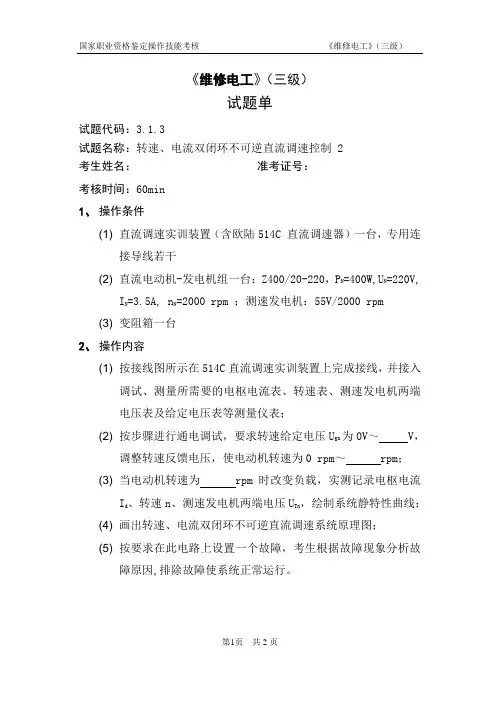

《维修电工》(三级)
试题单
试题代码:3.1.3
试题名称:转速、电流双闭环不可逆直流调速控制 2
考生姓名:准考证号:
考核时间:60min
1、操作条件
(1) 直流调速实训装置(含欧陆514C 直流调速器)一台,专用连
接导线若干
(2) 直流电动机-发电机组一台:Z400/20-220,P N=400W,U N=220V,
I N =3.5A, n
N
=2000 rpm ;测速发电机:55V/2000 rpm
(3) 变阻箱一台
2、操作内容
(1) 按接线图所示在514C直流调速实训装置上完成接线,并接入
调试、测量所需要的电枢电流表、转速表、测速发电机两端
电压表及给定电压表等测量仪表;
(2) 按步骤进行通电调试,要求转速给定电压U gn为0V~ V,
调整转速反馈电压,使电动机转速为0 rpm~ rpm;
(3) 当电动机转速为 rpm时改变负载,实测记录电枢电流
I d 、转速n、测速发电机两端电压U
Tn
,绘制系统静特性曲线;
(4) 画出转速、电流双闭环不可逆直流调速系统原理图;
(5) 按要求在此电路上设置一个故障,考生根据故障现象分析故
障原因,排除故障使系统正常运行。
接线图
3、操作要求
(1) 根据给定的设备和仪器仪表完成接线、调试、运行及特性测
量分析工作,调试过程中一般故障自行解决;
(2) 根据给定的条件测量与绘制静特性曲线;
(3) 画出转速、电流双闭环不可逆直流调速系统原理图;
(4) 根据故障现象分析故障原因,并排除故障使其运行正常;
(5) 安全生产,文明操作,未经允许擅自通电,造成设备损坏者
该项目零分。
《维修电工》(三级/高级)职业技能鉴定可编程序控制器—答题卷( PLC控制机械滑台)一、考核要求:1、要求:根据给定的设备和仪器仪表,在规定的时间内完成程序设计、安装、调试等工作,达到考核题规定的要求。
2、时间:60分钟二、评分原则:按照完成的工作是否达到了全部或部分要求,由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
S02接触器3秒钟,12AB,机械C34、写出梯形图程序或语句程序(考生自选其一);5、用FX2系列PLC简易编程器或计算机软件进行程序输入;6、在考核箱上接线,用电脑软件模拟仿真进行调试。
《维修电工》(三级/高级)职业技能鉴定可编程序控制器—答题卷( PLC控制机械滑台)姓名准考证号考号考位________考核时间∶至∶_______ 得分________工作方式由考评员设定:A.机械滑台连续循环与单次循环可按S07自锁按钮进行选择,当S07为“0”时机械滑台连续循环,当S07为“1”时机械滑台单次循环;B.机械滑台连续循环,按停止按钮S02机械滑台立即停止运行,当再按启动按钮S01,机械C1考号考位2、写出梯形图程序或语句程序(考生自选其一):3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。
4、书面说明:⑴什么情况下允许双线圈输出?⑵PLC机与继电控制系统之间有哪些差异?《维修电工高级工》职业技能鉴定可编程控制器—准备单()鉴定站所场地、设备、工具、材料:PLC机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。
《维修电工》(3级)试题评分表及答案试题代码:4.1.2 试题名称:正弦波、方波、三角波发生器考生姓名:准考证号:考核时间:60(min)评价要素配分等级评分细则评定等级得分AABB CDDEE否决项未经允许擅自通电,造成设备损坏者,该项目记为零分1 按电路图进行接线安装5A 接线正确,安装规范B接线安装错1次(在排除元件损坏及接触不良的情况下,通电一次达不到考核要求,属接线错一次)C 接线安装错2次D 接线安装错3次及以上E 未答题2 示波器使用2A正确校验和使用示波器,且操作思路清晰、步骤正确,波形稳定清晰B 使用示波器步骤有错,波形不稳定C 示波器操作出错2处D 示波器操作出错3处及以上E 未答题3 通电调试7A 通电调试电路达到考核功能的要求B通电调试第二次向考评员演示,电路达到考核功能的要求C通电调试第三次向考评员演示,电路达到考核功能的要求D通电调试第四次及以上向考评员演示或通电调试达不到考核功能或不会调试E 未答题4 记录波形4 A实测波形并绘制,记录传输特性(或uo1的波形)及周期调节范围完全正确B 实测波形并绘制或记录传输特性(或uo1的波形)及周期调节范围错1处C 实测波形并绘制或记录传输特性(或uo1的波形)及周期调节范围错2处D 实测波形并绘制或记录传输特性(或uo1的波形)及周期调节范围错3次及以上E 未答题5 排除故障5A故障检查方法、原因分析及位置判断都正确1B故障点判断正确,检查方法或原因分析欠妥C故障点判断正确,检查方法正确,但原因分析错误D 故障点判断错误,或排故方法错误E 未答题6安全生产无事故发生2A 安全文明生产,符合操作规程B 未穿电工鞋CD未经允许擅自通电,但未造成设备损坏或在操作过程中烧断熔断器E 未答题合计配分25 合计得分考评员(签名):等级A(优)B(良)C(尚可)D(差)E(未答题) 比值 1.0 0.8 0.6 0.2 0“评价要素”得分=配分×等级比值。
《维修电工》(四级/中级)职业资格鉴定操作技能程序化考试实施方案
(试行)
上海市职业技能鉴定中心
2004
操作技能程序化考试实施方案验收表
②鉴定项目一览表
③试题一览表
④试题、考位、考评员、工作人员配置表
⑤分组轮转表(若不采用分组轮转方式,则另用图表、文字作说明)
⑥考生现场通知单(样式)
⑦电脑计分统计要求
⑧其它(视职业属性选择)
附件1
《维修电工》(四级/中级)操作技能鉴定流程
维修电工(四级/中级)操作技能鉴定
维修电工(四级/中级)操作技能鉴定
维修电工(四级/中级)操作技能鉴定
维修电工(四级/中级)操作技能鉴定
分组轮转表
维修电工(四级/中级)操作技能鉴定
考生现场通知单
维修电工(四级/中级)操作技能鉴定
电脑计分统计要求
1、评分表配分一览
2、每个试题的评分表含若干个评分项目,由考评员对每个评分项目,按评分细则评定等级(A、B、
C、D)。
3、计算每个试题的得分:
对每个考生,将每个试题的评分表中各评分项目的评定等级(A、B、C、D)输入电脑。
试题得分=∑(评分项目配分×等级比值)(试题得分为百分制)
4、计算每个考生的得分:
考生得分=(试题1得分+试题2得分+试题3得分)÷3 (考生得分有小数时,上靠进位到个位数)。
《维修电工》(三级/高级)职业技能鉴定电子技术—试题单(3.1.01)试题:安装调试锯齿波发生器电路一、考核要求:1、要求:根据给定的设备和仪器、仪表,在规定的时间内完成接线、调试、测量等工作,达到试题规定的要求。
2、时间:60分钟二、评分原则:按照完成的工作是否达到了全部或部分要求,由考评员按评分标准进行评分,在规定的时间内考核不得延迟。
三、考核内容:(1)按图接线(见附图)或焊接(板前),要求布线合理、焊点牢固、光洁。
(2)断开两级运放之间的连接线,在运放N1的输入端(R2前)输入频率为100Hz、峰值为6V的三角波或正弦波,用示波器测量电路的传输特性。
(3)接好二级运放之间的连接线,用示波器观察输出电压Uo1及Uo2的波形,画出波形并标上波形的幅度及三角波电压上升及下降的时间,计算频率。
(4)由考评员设置一个故障,由学生用仪器判别故障,说明理由并排除之。
四、回答问题《维修电工》(三级/高级)职业技能鉴定电子技术—答题卷(3.1.01安装调试锯齿波发生器电路)姓名准考证号考号考位考核时间∶至∶得分一、调试:1、N1的传输特性2、用示波器观察输出电压Uo1、Uo2波形,测量并在波形图中标出波形幅度及周期二、排故1、故障现象:2、故障原因分析:3、故障点:考号考位三、回答问题1.图中的运算放大器 N1与N2分别组成什么电路?画出测量所得的波形图,简述电路的工作原理。
2.估算输出波形的幅度与周期,比较结果与测量值是否基本一致(设V1稳定电压为±6V)。
上海市《维修电工高级工》职业技能鉴定电子技术—准备单(3.1.01)场地、设备、工具、材料:1、电子技术实训台1台。
2、万用表1只。
3、函数信号发生器1台。
4、双踪示波器1台。
5、电子元件。
《维修电工》(三级/高级)职业技能鉴定电子技术—试题单(3.1.02)试题:安装调试三角波方波发生器电路一、考核要求:1、要求:根据给定的设备和仪器、仪表,在规定的时间内完成接线、调试、测量等工作,达到试题规定的要求。
《 维 修 电 工 》 三 级 ) (技 能 鉴 定 细 目 表职业(工种) 职业代码 代码 项目 单元 细目 电子技术 1 1 1 1 1 1 1 2 2 2 2 2 2 2 3 3 3 3 3 3 3 1 1 1 1 1 1 1 2 2 2 集成运放电路的综合运用 1 电子线路的安装接线 2 电子线路的通电调试与绘制波形 3 正确使用示波器测量波形 4 电子线路的故障分析与排故 5 电子线路的分析 6 安全操作规范 计数译码显示的综合应用 1 电子线路的安装接线 2 电子线路的通电调试与绘制波形 3 正确使用示波器测量波形 4 电子线路的故障分析与排故 5 电子线路的分析 6 安全操作规范 移位寄存器的综合应用 1 电子线路的安装接线 2 电子线路的通电调试与绘制波形 3 正确使用示波器测量波形 4 电子线路的故障分析与排故 5 电子线路的分析 6 安全操作规范 电力电子技术 三相半波可控整流电路 1 三相半波可控整流电路的安装接线 2 正确使用示波器 3 三相半波可控整流电路的通电调试 4 波形的测量与绘制 5 三相半波可控整流电路的分析 6 安全操作规范 三相半控桥式整流电路 1 三相半控桥式整流电路的安装接线 2 正确使用示波器 9 5 9 5 9 9 5 5 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 9 维修电工 等级 名称·内容 三级 重要系数11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 122 2 2 2 2 2 2 2 2 22 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3 3 3 3 3 3 3 3 34 4 4 4 4 4 4 4 4 4 42 2 2 2 3 3 3 3 3 3 3 4 4 4 4 4 4 4 1 1 1 1 1 1 2 2 2 2 2 21 1 1 1 1 1 2 2 2 23 三相半控桥式整流电路的通电调试 4 波形的测量与绘制 5 三相半控桥式整流电路的分析 6 安全操作规范 三相全控桥式整流电路 1 三相全控桥式整流电路的安装接线 2 正确使用示波器 3 三相全控桥式整流电路的通电调试 4 波形的测量与绘制 5 三相全控桥式整流电路的分析 6 安全操作规范 六相半波可控整流电路 1 六相半波可控整流电路的安装接线 2 正确使用示波器 3 双反星型可控整流电路的通电调试 4 波形的测量与绘制 5 双反星型可控整流电路的分析 6 安全操作规范 电气自动控制技术 直流调速系统的安装、调试、测量、分析 1 直流调速系统的安装接线 2 直流调速系统的通电调试 3 调速系统性能测量与分析 4 调速系统原理分析 5 安全文明生产 交流变频调速系统的安装调试与测量、分析 1 交流调速系统的安装接线 2 交流调速系统的通电调试 3 调速系统性能测量与分析 4 调速系统原理分析 5 安全文明生产 PLC 应用技术用 PLC 实现按空间位置关系确定的逻辑控制 1 2 3 4 5 1 2 3 根据空间位置关系的控制要求画出控制流程图 依据流程图画出梯形图或写出指令语句表 用编程器或带编程程序的计算机进行程序输入 通过仿真图形对程序进行模拟调试 书面回答二道问题 用 PLC 实现按时间顺序关系确定的逻辑控制 根据时间顺序关系的控制要求画出控制流程图 依据流程图画出梯形图或写出指令语句表 用编程器或带编程程序的计算机进行程序输入9 9 5 5 9 5 9 9 5 5 9 5 9 9 5 59 9 9 5 5 9 9 9 5 5 9 9 9 9 5 5 9 9 94 4 4 4 4 4 4 42 2 3 3 3 3 3 34 5 1 2 3 4 5通过仿真图形对程序进行模拟调试 书面回答二道问题 用 PLC 实现按时间和空间位置综合关系确定的逻辑控制 根据时间和空间位置关系的控制要求画出控制流程图 依据流程图画出梯形图或写出指令语句表 用编程器或带编程程序的计算机进行程序输入 通过仿真图形对程序进行模拟调试 书面回答二道问题5 5 9 9 9 5 5技 能 鉴 定 试 题 表职业(工种) 维修电工 等级 职业代码 试题代码 完成 序号 试 题 名 称 时限 项目 单元 题号 1 电子技术 1 1 集成运放的综合应用 1 1 1 1 锯齿波发生器 60 2 1 1 2 三角波发生器 60 3 1 1 3 三角波方波发生器 60 4 1 1 4 正弦波-方波-三角波发生器 60 1 2 移位寄存器的综合应用 5 1 2 1 单脉冲控制移位寄存器 60 6 1 2 2 移位寄存器环形计数器 60 7 1 3 计数、译码、显示的综合应用 8 1 3 1 脉冲顺序控制器 60 1 3 2 加法计数器起/停控制 60 9 1 3 3 数字定时器 60 10 1 3 4 减法循环计数器 60 电力电子技术 2 2 1 三相半波可控整流电路 11 2 1 1 带电阻负载的三相半波可控整流电路 60 12 2 1 2 带电感负载的三相半波可控整流电路 60 13 2 1 3 带续流二极管的三相半波可控整流电路 60 14 2 1 4 共阳极接法的的三相半波可控整流电路 60 2 2 三相半控桥式整流电路 15 2 2 1 带电阻负载的三相半控桥式整流电路 60 16 2 2 2 带电感负载的三相半控桥式整流电路 60 17 2 2 3 带续流二极管的三相半控桥式整流电路 60 2 3 三相全控桥式整流电路 18 2 3 1 带电阻负载的三相全控桥式整流电路 60 19 2 3 2 带电感负载的三相全控桥式整流电路 60 2 4 带平衡电抗器的双反星型可控整流电路 20 2 4 1 带平衡电抗器的双反星型可控整流电路 60 3 电气自动控制技术 直流调速系统的安装、调试、测量、分 3 1 析 514C 转速电流双闭环不可逆凋速系统 21 3 1 1 60 (一) 514C 转 速 电 流 双 闭 环 可 逆 凋 速 系 统 22 3 1 2 60 (一) 514C 转速电流双闭环不可逆凋速系统 23 3 1 3 60 (二) 514C 转 速 电 流 双 闭 环 可 逆 凋 速 系 统 24 3 1 4 60 (二) 交流变频调速系统的安装、 调试、 测量、 3 2 分析 MMV(或 MM440、MM420)全数字交流变频 25 3 2 1 60 凋速系统三段速控制 2 MMV(或 MM440、MM420)全数字交流变频 26 3 2 60 凋速系统模拟量及三段频率控制 MMV(或 MM440、MM420)全数字交流变频 27 3 2 3 60 凋速系统四段速控制 三级 配分 抽选 难度 开发专家 方式 系数25 25 25 25 25 25 25 25 25 25 选一9 5 5 5 9 9 9 9 9 9 沈倪勇25 25 25 25 25 25 25选一5 5 9 5 5 9 9 9 9 仲葆文25 25 2525 25 25 25 选一9 9 9 925 25 255 9 5王照清28 29 303 3 3 4 42 2 24 5 6MMV(或 MM440、MM420)全数字交流变频 凋速系统模拟量及四段频率控制 MMV(或 MM440、MM420)全数字交流变频 凋速系统五段速控制 MMV(或 MM440、MM420)全数字交流变频 凋速系统模拟量及五段频率控制 PLC 应用技术用 PLC 实现按空间位置关系确定的逻辑 控制 运料小车 PLC 控制 机械滑台 PLC 控制 机械手 PLC 控制 混料罐 PLC 控制 用 PLC 实现按时间顺序关系确定的逻辑 控制 红绿灯 PLC 控制 喷水池 PLC 控制 传送带 PLC 控制 用 PLC 实现按时间和位置综合关系确定 的逻辑控制 污水处理 PLC 控制 计件 PLC 控制 检瓶 PLC 控制60 60 6025 25 259 5 91 1 1 1 1 2 2 2 2 3 3 3 3 1 2 3 1 2 3 1 2 3 431 32 33 344 4 4 4 460 60 60 60 60 60 60 60 60 6025 25 25 25 选一 25 25 25 25 25 259 9 5 5 张毓麟 9 9 535 36 374 4 4 438 39 404 4 49 5 9。
《维修电工》(三级)
试题单
试题代码:4.2.5
试题名称:双反星形可控整流电路
准考证号:考位号:
考核时间:60 min
1、操作条件
(1)带有三相交流电源的电力电子鉴定装置一台及专用连接导线若干
(2)配双踪示波器一台
(3)配电阻-电感负载箱
(4)平衡电抗器一只
2、操作内容
(1)按图要求在电力电子鉴定装置上完成接线工作;
,确定脉冲(2)按要求正确选择“单脉冲”或“双脉冲”,调节偏移电压U
b 的初始相位,然后调节控制电压U
,使控制角α从90°~0°变化,输
C
出直流电压u d从0~最大值变化。
用示波器观察当控制角α变化时,
输出直流电压u d的波形。
要求输出直流电压u d不缺相,波形整齐,并
向考评员演示;
(3)用示波器测量并画出α=15°、30°、45°、60°(抽选其中之一,下同)时的晶闸管触发电路功放管集电极电压u P 1、2、3、4、5 、6 波
形,晶闸管两端电压u VT 1、2、3、4、5 、6 波形,及主电路电源电压
u A1N1、A3N1、A5N1、A4N2、A6N2、A2N2波形,同步电压u s a、b、c 波形;
(4)按要求在此电路上设置一个故障,由考生判别故障,说明理由并排除故
障。
3. 操作要求
(1)根据给定的设备和仪器仪表,在规定时间内完成接线、调试、测量工作;
(2)调试过程中一般故障自行解决;
(3)接线完成后必须经考评员允许后方可通电调试;
(4)安全生产,文明操作,未经允许擅自通电,造成设备损坏者该项目零
分。
