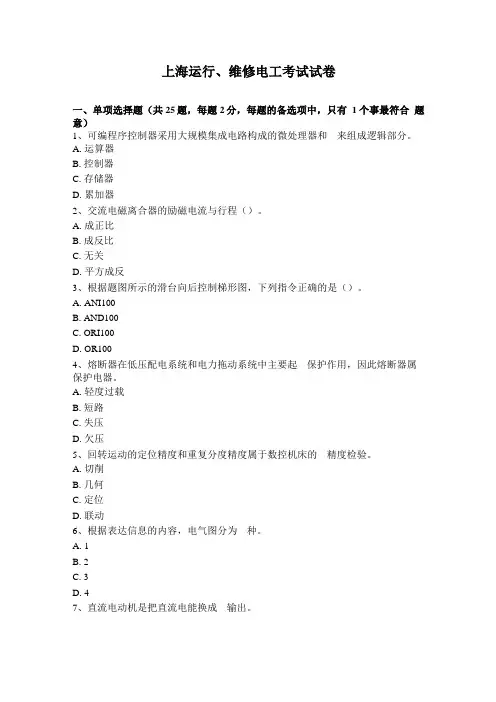

上海运行、维修电工考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、可编程序控制器采用大规模集成电路构成的微处理器和__来组成逻辑部分。
A.运算器B.控制器C.存储器D.累加器2、交流电磁离合器的励磁电流与行程（）。
A.成正比B.成反比C.无关D.平方成反3、根据题图所示的滑台向后控制梯形图，下列指令正确的是（）。
A.ANI100B.AND100C.ORI100D.OR1004、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。
A.轻度过载B.短路C.失压D.欠压5、回转运动的定位精度和重复分度精度属于数控机床的__精度检验。
A.切削B.几何C.定位D.联动6、根据表达信息的内容，电气图分为__种。
A.1B.2C.3D.47、直流电动机是把直流电能换成__输出。
A.直流电流B.机械能C.直流电压D.电场力8、数控机床的几何精度检验包括__。
A.工作台的平面度B.各坐标方向移动的垂直度C x, z坐标方向移动时工作台面的平行度D.以上都是9、非独立励磁控制系统在__的调速是用提高电枢电压来提升速度的，电动机的反电动势随转速的上升而增加，在励磁回路由励磁调节器维持励磁电流为最大值不变。
A.低速时B.高速时C基速以上D.基速以下10、弱磁调速是从n0向上调速，调速特性为—输出。
A.恒电流B.恒效率C恒转矩D.恒功率11、若将一段电阻为R的导线均匀拉长至原来的两倍，则其电阻值为_。
A．2RB．R/2C．4RD．R/412、在交流电路中__平均值。
A.电压才有B.电动势才有C电流才有D.电压、电动势、电流都有13、职业道德是社会主义__的重要组成部分。
A.思想体系B.社会体系C精神领域D.道德体系14、并联运行的变压器其短路电压比值不得超过__。
A．2%B．10%C．15%D．0.5%15、三相交流异步电动机额定转速__。
A.大于同步转速B.小于同步转速C等于同步转速D.小于转差率16、对于电动机不经常起动而且起动时间不长的电路，熔体额定电流约等于电动机额定电流的__倍。
维修电工高级工plc试题及答案维修电工高级工 PLC 试题及答案第一部分：理论试题1. PLC 是什么意思？它在工业控制中的作用是什么？答：PLC 是可编程逻辑控制器（Programmable Logic Controller）的缩写，它在工业控制中的作用是负责控制和监视各种自动化设备及生产过程。
2. 请解释以下 PLC 术语：a) 输入（Input）b) 输出（Output）c) 内部（Internal）d) 转接（Latch）e) 触发（Trigger）3. 列举常见的 PLC 输入/输出设备。
4. 在 PLC 编程中，什么是位（Bit）和字（Word）？5. 什么是 Ladder Diagram？请举一个例子进行说明。
6. PLC 与传统继电器控制的区别是什么？7. 什么是 PLC 的存储器类型？简要描述每种类型的作用和特点。
8. 在PLC 程序开发中，描述如何进行输入/输出的配置和变量声明。
9. 什么是 HMI？它在 PLC 控制系统中的作用是什么？10. 描述一个简单的 PLC 控制循环。
第二部分：实践试题1. 请根据以下要求，在 Ladder Diagram 中完成一个 PLC 程序：输入：I0-0、I0-1、I0-2输出：Q0-0、Q0-1要求：当 I0-0 和 I0-1 同时为高电平时，Q0-0 输出高电平；当 I0-0 和I0-2 同时为高电平时，Q0-1 输出高电平；其他情况下，输出低电平。
2. 在一个带有传感器和马达的自动化设备中，通过 PLC 控制实现如下功能：a) 当传感器 S1 检测到物体时，马达 M1 启动；b) 当传感器 S2 检测到物体时，马达 M1 停止；c) 当传感器 S3 检测到物体时，马达 M2 启动；d) 当传感器 S4 检测到物体时，马达 M2 停止。
编写一个 PLC 程序，实现上述功能。
第三部分：答案理论试题答案：1. PLC 的全称是 Programmable Logic Controller，它在工业控制中的作用是通过编程控制输入/输出设备，从而实现对自动化设备及生产过程的控制和监视。

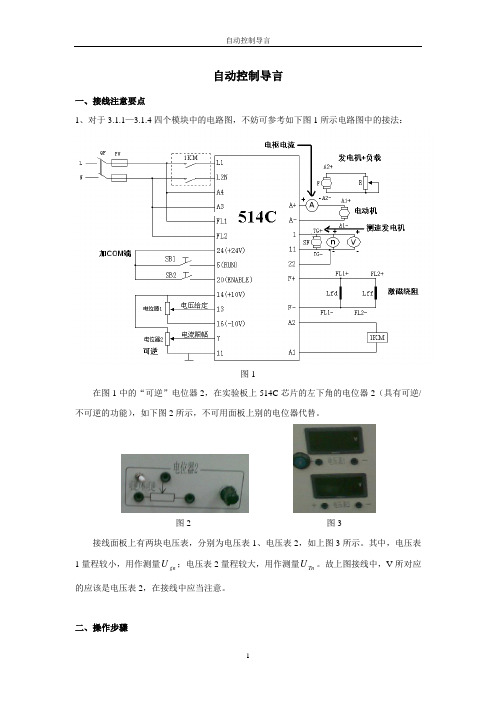

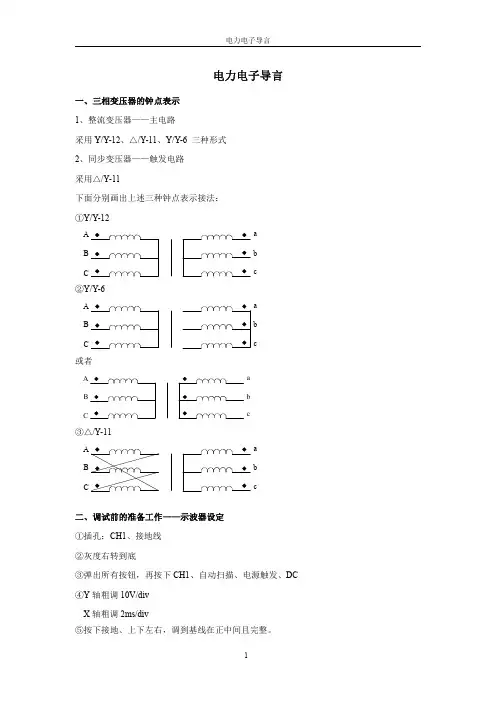

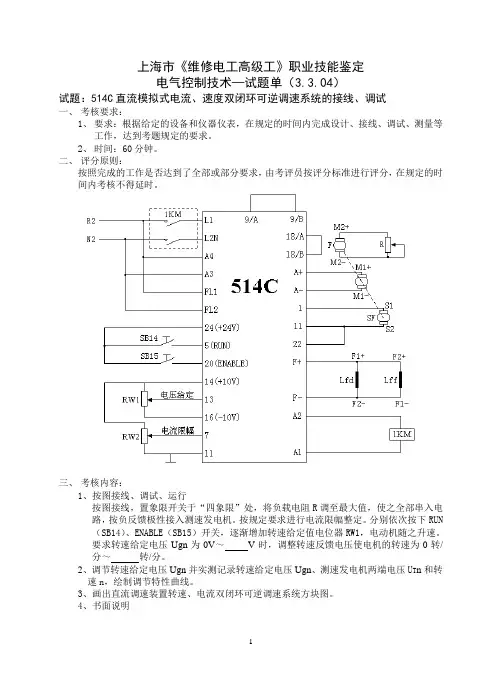

自动控制导言一、接线注意要点1、对于3.1.1—3.1.4四个模块中的电路图，不妨可参考如下图1所示电路图中的接法：图1在图1中的“可逆”电位器2，在实验板上514C 芯片的左下角的电位器2（具有可逆/不可逆的功能），如下图2所示，不可用面板上别的电位器代替。
图2 图3接线面板上有两块电压表，分别为电压表1、电压表2，如上图3所示。
其中，电压表1量程较小，用作测量gn U ；电压表2量程较大，用作测量Tn U 。
故上图接线中，V 所对应的应该是电压表2，在接线中应当注意。
二、操作步骤3.1.1—3.1.4调试步骤：正确接线，将象限开关拨到相应位置，不可逆就是在第三象限，可逆是在一、三象限。
合上电源总开关，再合上空气开关，将检测表杆接到7号脚，调节2p R 电位器，使电流限幅为7.5V （相当于e I 5.1），锁定不动。
然后将检测表杆接到13号脚，调给定电压为0V ，这时按下2个按钮，观察电机转子是否转动，如有微动调节P11到转子静止，即给定电压0=gn U ，0=n 。
根据题意将gn U 调到最大值，例如-5V ，这时根据题意调P10将转速调到规定值，这两个值就决定了调节特性曲线的斜率，调好后P10就不动了，根据表格要求，调1p R ，可取得不同的gn U 、n 、Tn U 分别填入表格，作出调节特性曲线图。
若静态曲线图，则改变负载的阻值，即调节电流。
【P10高速校正：控制电机的最大转速，顺时针旋转可提高电动机的最大转速。
】 【P11零速校正：在速度环零给定时可调零。
】3.2.1—3.2.6操作步骤： 1、初始化过程： P0010=30P0970=1（以上两步恢复出厂设置） P0010=1（快速设置为电压作加减用）P0304~P0311（电机各项参数，参见设备铭牌）【其中P0308为功率因数】 P0010=0（准备运行） P0003=3（专家级） P0005=22（显示转速）P1300=0（线性f V /控制方式） P1120=___（上升时间） P1121=___（下降时间）2、模拟量控制P1000=2（模拟量控制） P0700=2（端口控制）P0701=1（代表5号脚所接按钮，其中数值1代表：正转+启动）P0702=2（代表6号脚所接按钮，其中数值2代表：反转+启动）P0703=12（代表7号脚所接按钮，其中数值12代表：正转变反转或反转变正转）P1120=____（上升时间）P1121=____（下降时间）P0000【注意：P0704代表8号脚所接按钮。
维修电工（高级）1+X职业技能鉴定考核指导手册试题（参考答案）2012年7月电子技术一、判断题01、具有反馈元件的放大电路即为反馈放大电路。
（√）02、正反馈主要用于振荡电路，负反馈主要用于放大电路。
（√）03、若反馈信号使净输入信号增大，因而输出信号也增大，这种反馈称为正反馈。
（√）04、把输出电压短路后，如果反馈不存在了，则此反馈是电压反馈。
（√）05、把输出电压短路后，如果反馈仍存在，则此反馈是电流反馈。
（√）06、在反馈电路中反馈量是交流分量的称为交流反馈。
（√）07、在反馈电路中反馈量是直流分量的称为直流反馈。
（√）08、要求放大电路带负载能力强、输入电阻高，应引入电流串联负反馈。
（×）要求放大电路带负载能力强、输入电阻高，应引入电压串联负反馈09、射极跟随器是电流并联负反馈电路。
（×）射极跟随器是电压并联负反馈电路。
10、采用负反馈既可提高放大倍数的稳定性，又可增大放大倍数。
（×）采用负反馈既可提高放大倍数的稳定性，但减小了放大倍数。
11、放大电路要稳定静态工作点，则必须加直流负反馈电路。
（√）12、交流负反馈不仅能稳定取样对象，而且能提高输入电阻。
（ ×）交流负反馈不仅能稳定取样对象，而且能提高输入电阻13、放大电路中上限频率与下限频率之间的频率范围称为放大电路的通频带。
（ √）14、为了提高放大器的输入电阻、减小输出电阻，应该采用电流串联负反馈。
（ ×）为了提高放大器的输入电阻、减小输出电阻，应该采用电压串联负反馈。
15、深度负反馈放大电路的闭环电压放大倍数为(1)f AF && （ √）16、在深度负反馈下，闭环增益与管子的参数几乎无关，因此可任意选用管子组成放大电路。
（ ×）17、在深度负反馈条件下，串联负反馈放大电路的输入电压与反馈电压近似相等（√）18、负反馈放大电路产生低频自激振荡的原因是多级放大器的附加相移大。
上海《维修电工》（三级/高级）职业技能鉴定PLC控制运料小车启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。
按S01小车从原点起动，KM1接触器吸合使小车向前运行直到碰SQ2开关停，KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料5秒后完成一次循环。
四、考核要求：1、编程方法由考评员指定：⑴用FX2系列PLC简易编程器编程⑵用计算机软件编程2、工作方式由考评员设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序（考生自选其一）；5、用FX2系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮S01 X00 SO1停止按钮S02 X01 SO2开关SQ1 X02 电脑和PLC自动连接开关SQ2 X03 电脑和PLC自动连接开关SQ3 X04 电脑和PLC自动连接选择按钮S07 X05 S07输出设备输出端口编号接考核箱对应端口向前接触器KM1 Y00 H01甲卸料接触器KM2 Y01 H02乙卸料接触器KM3 Y02 H03向后接触器KM4 Y03 H04车卸料接触器KM5 Y04 H05《维修电工》（三级/高级）职业技能鉴定可编程序控制器—答题卷（3.4.01 PLC控制运料小车）姓名准考证号考号考位考核时间∶至∶_______ 得分________小车工作方式由考评员设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。

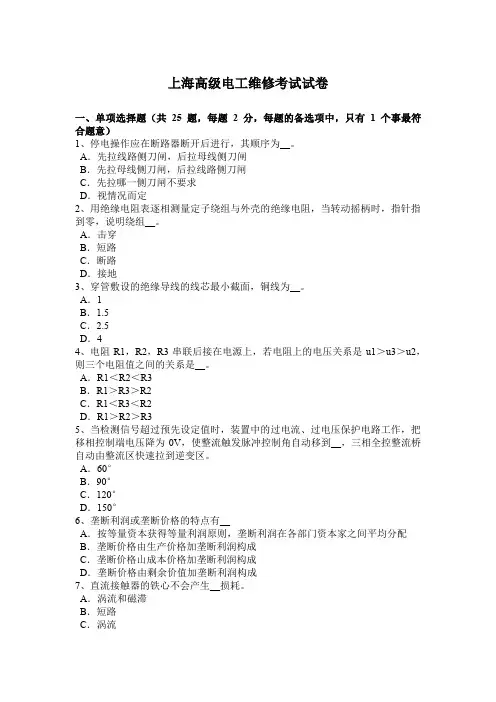

上海高级电工维修考试试卷一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、停电操作应在断路器断开后进行，其顺序为__。
A．先拉线路侧刀闸，后拉母线侧刀闸B．先拉母线侧刀闸，后拉线路侧刀闸C．先拉哪一侧刀闸不要求D．视情况而定2、用绝缘电阻表逐相测量定子绕组与外壳的绝缘电阻，当转动摇柄时，指针指到零，说明绕组__。
A．击穿B．短路C．断路D．接地3、穿管敷设的绝缘导线的线芯最小截面，铜线为__。
A．1B．1.5C．2.5D．44、电阻R1，R2，R3串联后接在电源上，若电阻上的电压关系是u1＞u3＞u2，则三个电阻值之间的关系是__。
A．R1＜R2＜R3B．R1＞R3＞R2C．R1＜R3＜R2D．R1＞R2＞R35、当检测信号超过预先设定值时，装置中的过电流、过电压保护电路工作，把移相控制端电压降为0V，使整流触发脉冲控制角自动移到__，三相全控整流桥自动由整流区快速拉到逆变区。
A．60°B．90°C．120°D．150°6、垄断利润或垄断价格的特点有__A．按等量资本获得等量利润原则，垄断利润在各部门资本家之间平均分配B．垄断价格由生产价格加垄断利润构成C．垄断价格山成本价格加垄断利润构成D．垄断价格由剩余价值加垄断利润构成7、直流接触器的铁心不会产生__损耗。
A．涡流和磁滞B．短路C．涡流8、Z535钻床调试前准备时，测量电动机M1、M2各绕组间和对地的绝缘电阻是否__0.5MΩ。
A．小于B．大于C．等于D．大于等于9、F-40系列可编程序控制器中的OR指令用于__。
A．常闭触点的串联B．常闭触点的并联C．常开触点的串联D．常开触点的并联10、下列电磁污染形式不属于自然的电磁污染的是__。
A．火山爆发B．地震C．雷电D．射频电磁污染11、劳动安全卫生管理制度对未成年工给予了特殊的劳动保护，规定严禁一切企业招收未满__的童工。

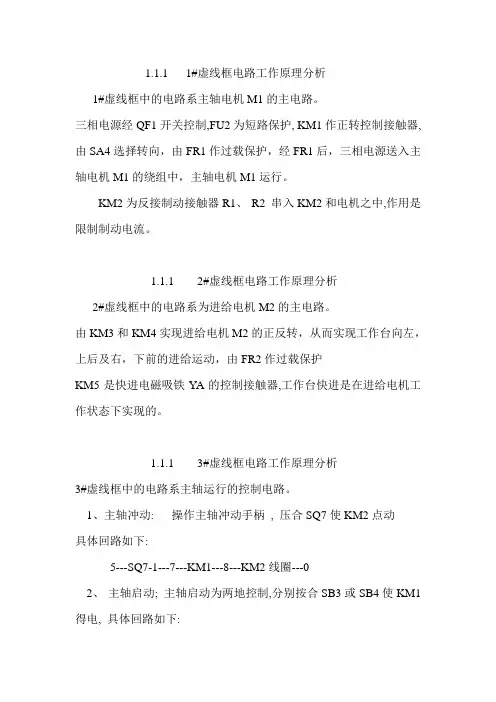

1.1.1 1#虚线框电路工作原理分析1#虚线框中的电路系主轴电机M1的主电路。
三相电源经QF1开关控制,FU2为短路保护, KM1作正转控制接触器,由SA4选择转向，由FR1作过载保护，经FR1后，三相电源送入主轴电机M1的绕组中，主轴电机M1运行。
KM2为反接制动接触器R1、R2 串入KM2和电机之中,作用是限制制动电流。
1.1.1 2#虚线框电路工作原理分析2#虚线框中的电路系为进给电机M2的主电路。
由KM3和KM4实现进给电机M2的正反转，从而实现工作台向左，上后及右，下前的进给运动，由FR2作过载保护KM5是快进电磁吸铁YA的控制接触器,工作台快进是在进给电机工作状态下实现的。
1.1.1 3#虚线框电路工作原理分析3#虚线框中的电路系主轴运行的控制电路。
1、主轴冲动: 操作主轴冲动手柄, 压合SQ7使KM2点动具体回路如下:5---SQ7-1---7---KM1---8---KM2线圈---02、主轴启动; 主轴启动为两地控制,分别按合SB3或SB4使KM1 得电, 具体回路如下:5---SQ7-2---9---SB1-2---11SB2-2---12---SB3或SB4---13---KM2---14---KM1线圈---03、主轴制动: 主轴制动按停止按SB1或SB2 , KM1失电,KM2 得电，当转速过零时KM2失电制动结束。
具体回路如下:5---SQ7-2---9--- SB1-1或SB2-1---10---SR1-1或SR2-1---KM1---8---KM2线圈---01.1.1 4#虚线框电路工作原理分析4#虚线框中的电路系为工作台进给控制电路工作台进给控制应该在主轴运行状态下进行的。
1、进给冲动：操作进给冲动手柄,压合SQ6使KM4点动具体回路如下:15---SA1-3---22---SQ2-2---23---SQ1-2---20---SQ3-2---19---SQ4-2---16 ---SQ6-1---17 ---KM3---18--- KM4线圈---02、工作台向左操作进给手柄,压合SQ1-1使KM4得电实现工作台向左15---SQ6-2---16---SQ4-2---19---SQ3-2---20---SA1-1---21---SQ1-1---17---KM3---18---KM4线圈---03、工作台向右操作进给手柄,压合SQ2-1使KM3得电实现工作台向右15---SQ6-2---16---S4-2---19---SQ3-2---SA1-1---2---1SQ2-1---24---KM4 ---25---KM3线圈---04、工作台向上后操作进给手柄,压合SQ3-1使KM4得电实现工作台向上后15---SA1-3---22---SQ2-2---23---SQ1-2---20---SA1-1---21---SQ3-1---17---KM3---18---KM4线圈---05、工作台向下前操作进给手柄,压合SQ4-1使KM3得电实现工作台向下前15---SA1-3---22---SQ2-2---23---SQ1-2---20---SA1-1---21---SQ4-1---24---KM4---25---KM3线圈---06、园工作台：在主轴电动机启动运转后，转换AS1开关的位置可启动圆工作台运转具体回路：15→SQ6-2→16→SQ4-2→19→SQ3-2→20→SQ1-2→23→SQ2-2→22→SA1-2→17→KM3→18→KM4线圈→01.2.1 1#虚线框电路工作原理分析1#虚线框中的电路系主轴电机M1的主电路。
《维修电工》（三级/高级）职业技能鉴定可编程序控制器—试题单（3.4.09 PLC控制机械手及排故）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、调试、检修等工作，达到考核题规定的要求。
２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内考核不得延时。
