目录一、前言(1)、购入时注意事项(2)、HLP系列铭牌说明二、安全使用注意事项(1)、送电前(2)、送电中(3)、运转中三、产品标准规格(1)、产品个别规格(2)、产品通用规格四、储存及安装(1)、储存(2)、安装场所及环境(3)、安装空间与方向五、配线(1)、主回路配线图(2)、接线端子说明(3)基本配线图(4)、配线注意事项六、数位操作器说明(1)、数位操作器说明(2)、显示项目说明(3)、操作说明七、试运行(1)、运行前检查(2)、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法(1)、保养检查注意事项(2)、定期检查项目(3)、故障信息及排除方法(4)、故障及分析十一、周边设施选用及配置(1)、选件(2)、配置十二、附录附录一:简单应用举例附录二:机器外型及安装尺寸附录三:面板外型及安装尺寸附录四:使用者记录及反馈因公司产品更新,本册内容若有更改,恕不另行通知。
*本说明书为2.0版本一、 前言承蒙您惠顾HLP 系列多功能,高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书,以便正确安装使用机器,充分发挥其功能,并确保安全。
请永久保存此说明书,以便日后保养、维护、检修时使用。
变频器乃电力电子产品,为了您的安全,请务必由合格的专业的电机工程人等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
-1-⑴购入时注意事项:本机出厂前均作严格的包装处理,但考虑运输途中的各种因素,装配前请特别注意下列事项,如有异常,请通知本产品经销商或本公司相关人员。
●搬运中是否损坏或变形。
●包装解开时是否有HLP系列变频器一台及使用说明书一本。
●所订购的规格是否与铭牌相符合(使用电压及KV A数)。
●内部装配的零件,配线及电路板是否异常。
●各端子部分紧锁,机器内是否有异物存在。

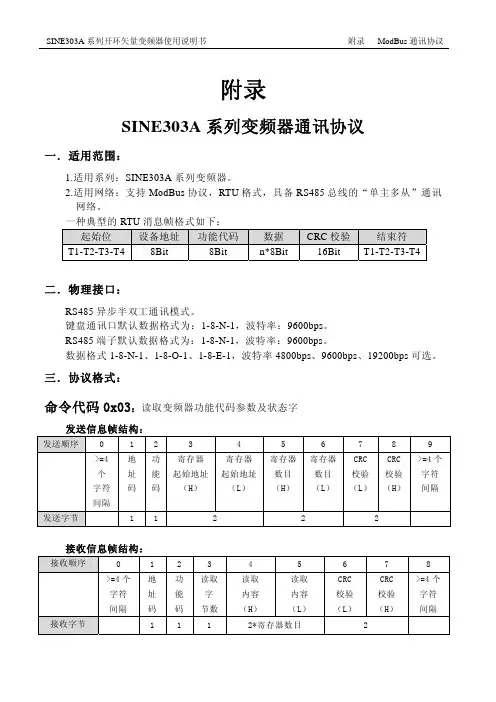

附录SINE303A系列变频器通讯协议一.适用范围:1.适用系列:SINE303A系列变频器。
2.适用网络:支持ModBus协议,RTU格式,具备RS485总线的“单主多从”通讯网络。
一种典型的RTU消息帧格式如下:起始位设备地址功能代码数据CRC校验结束符T1-T2-T3-T4 8Bit 8Bit n*8Bit 16Bit T1-T2-T3-T4二.物理接口:RS485异步半双工通讯模式。
键盘通讯口默认数据格式为:1-8-N-1,波特率:9600bps。
RS485端子默认数据格式为:1-8-N-1,波特率:9600bps。
数据格式1-8-N-1、1-8-O-1、1-8-E-1,波特率4800bps、9600bps、19200bps可选。
三.协议格式:命令代码0x03:读取变频器功能代码参数及状态字发送信息帧结构:发送顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码寄存器起始地址(H)寄存器起始地址(L)寄存器数目(H)寄存器数目(L)CRC校验(L)CRC校验(H)>=4个字符间隔发送字节 1 1 2 2 2接收信息帧结构:接收顺序 0 1 2 3 4 5 6 7 8>=4个 字符 间隔 地址码功能码读取字节数读取内容(H)读取内容(L)CRC校验(L)CRC校验(H)>=4个字符间隔接收字节 1 1 1 2*寄存器数目 2命令代码0x06:写变频器单一功能代码或控制参数发送信息帧结构:发送顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址功能码寄存器地址(H)寄存器地址(L)寄存器内容(H)寄存器内容(L)CRC校验(L)CRC校验(H)>=4个字符间隔发送字节 1 1 2 2 2接收信息帧结构:接收顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址功能码寄存器地址(H)寄存器地址(L)寄存器内容(H)寄存器内容(L)CRC校验(L)CRC校验(H)>=4个字符间隔接收字节 1 1 2 2 2命令代码0x10:改写变频器多个功能代码或控制参数发送信息帧结构:发送顺序0 1 2 3 4 5 6 7 8 9 10 11 12>=4字 符 间 隔 地址码功能码寄存器起始地址(H)寄存器起始地址(L)寄存器数目(H)寄存器数目(L)内容字节数寄存器内容(H)寄存器内容(L)CRC校验(L)CRC校验(H)>=4字符间隔发送字节1 12 2 1 2*寄存器数目 2接收信息帧结构:接收顺序0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码寄存器起始地址(H)寄存器起始地址(L)寄存器数目(H)寄存器数目(L)CRC校验(L)CRC校验(H)>=4个字符间隔接收字节1 12 2 2命令代码0x08:线路诊断及设置发送信息帧结构:发送顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码子功能码(H)子功能码(L)数据(H)数据(L)CRC校验(L)CRC校验(H)>=4个字符间隔发送字节 1 1 2 2 2接收信息帧结构:接收顺序 0 1 2 3 4 5 6 7 8 9>=4个 字符 间隔 地址码功能码子功能码(H)子功能码(L)数据(H)数据(L)CRC校验(L)CRC校验(H)>=4个字符间隔接收字节 1 1 2 2 2四.协议格式说明1.地址码变频器从机地址。
HLPA100变频器参数设置教程HLPA100变频器是一种常见的工业设备,用于控制电动机的转速和加速度。
在使用HLPA100变频器之前,正确设置其参数是十分重要的,本教程将详细介绍如何设置HLPA100变频器的参数。
步骤一:检查安装在开始设置参数之前,请确保HLPA100变频器已经正确安装并与电动机连接。
检查电缆是否正确连接,确保变频器与电源和电动机之间没有断开或松动的接线。
步骤二:初步参数设置1.打开HLPA100变频器的电源开关,并确保显示屏正常亮起。
2.按下菜单键进入参数设置菜单。
3.使用上下键选择“基本参数设置”选项,并按下确认键进入设置界面。
4.依次设置以下参数:–电机控制方式:选择适合您的应用的控制方式,如V/F控制或矢量控制。
–电机额定功率:输入电动机的额定功率,单位为千瓦。
–电机额定电流:输入电动机的额定电流,单位为安培。
–变频器额定电压:输入变频器的额定电压,单位为伏特。
–变频器额定电流:输入变频器的额定电流,单位为安培。
5.设置完毕后,按下确认键保存设置并返回上一级菜单。
步骤三:高级参数设置在初步参数设置完成后,我们还需要设置一些高级参数以满足特定的应用需求。
以下是一些常见的高级参数设置。
1.加速时间和减速时间设置:这些参数用于控制电动机的加速和减速时间。
根据您的应用需求,设置合适的时间值,以确保电机平稳启动和停止。
2.过载保护参数设置:通过设置过载保护参数,您可以防止电动机在负载过重或过载时受到损坏。
调整过载保护参数以适应负载变化。
3.速度控制参数设置:HLPA100变频器还提供速度控制功能。
通过设置速度控制参数,您可以调整电动机的运行速度。
根据实际需求设置合适的速度参数。
4.故障报警参数设置:设置故障报警参数可以帮助您及时发现和处理变频器可能发生的故障情况。
根据您的应用需要,设置适当的故障报警参数。
步骤四:保存参数在设置完所有的参数后,请确保将参数保存到HLPA100变频器的内存中。
海利普变频器HLP-C100系列用户手册概述海利普变频器HLP-C100系列是一款高性能、高可靠性的变频器,适用于各种电机控制场合。
本手册提供了有关HLP-C100系列变频器的详细使用信息,包括产品特点、安装、接线、参数设置、操作和故障处理等。
产品特点- 高性能:采用先进的变频技术,实现高效的电机控制。
- 高可靠性:严格的质量控制,保证长时间稳定运行。
- 易于操作:直观的界面,方便用户进行参数设置和操作。
- 广泛应用:适用于各种工业场合,如输送、搅拌、压缩等。
安装与接线安装1. 确保变频器安装在干燥、通风良好的环境中。
2. 安装时,请注意变频器的接线方向,使散热片易于散热。
3. 使用合适的安装支架固定变频器。
接线1. 电源接线:将变频器的电源输入端与电源相连。
2. 电机接线:将变频器的输出端与电机相连。
3. 控制线接线:根据控制方式,将变频器的控制端子与外部控制设备相连。
参数设置基本参数设置1. 启动方式:选择变频器启动方式,如手动启动、自动启动等。
2. 运行频率:设置变频器输出频率,范围为0~额定频率。
3. 加速时间:设置加速过程的时间,范围为0~60秒。
4. 减速时间:设置减速过程的时间,范围为0~60秒。
高级参数设置1. PID控制:根据需要,启用或禁用PID控制功能。
2. 矢量控制:根据需要,启用或禁用矢量控制功能。
3. 编码器反馈:根据需要,启用或禁用编码器反馈功能。
操作说明1. 开机:按下开机按钮,变频器开始工作。
2. 界面操作:通过按键或遥控器,对变频器进行操作。
3. 参数设置:进入参数设置界面,修改所需参数。
4. 运行控制:通过界面,实现变频器的启动、停止、加速、减速等控制。
故障处理1. 故障代码显示:变频器出现故障时,会有相应的故障代码显示。
2. 故障原因分析:根据故障代码,分析故障原因。
3. 故障处理:根据故障原因,进行相应的故障处理。
注意事项1. 在操作变频器前,请确保已切断电源。
海利普变频器HLP-C100系列用户手册1. 引言欢迎使用海利普变频器HLP-C100系列。
本用户手册旨在为您提供详细的使用说明和操作指南,以确保您能够充分利用该产品的功能和特性。
2. 产品概述HLP-C100系列变频器是一种高性能的电气控制设备,可将输入电源的频率和电压转换为适合驱动电机的输出信号。
该系列产品具有稳定可靠、节能高效等特点,广泛应用于工业自动化领域。
3. 安装与连接3.1 安装要求在安装HLP-C100变频器之前,请确保满足以下要求:- 安装位置应干燥、通风良好,并远离高温、潮湿和腐蚀性气体的环境。
- 安装面应平整牢固,以确保设备的稳定运行。
- 请按照产品说明书正确连接输入和输出电源。
3.2 连接电机连接电机时,请遵循以下步骤:1. 确保电机和变频器之间的电缆连接正确无误。
2. 根据电机的额定参数设置变频器的相关参数。
3. 确保电机转向正确,可以通过手动启动变频器进行测试。
4. 使用说明4.1 参数设置在使用HLP-C100变频器之前,您需要正确设置一些参数,以适应不同的工作场景。
请参考以下步骤进行参数设置:1. 进入参数设置界面。
2. 根据实际需求,设置输入和输出电压、频率等参数。
3. 保存设置并退出参数设置界面。
4.2 运行控制HLP-C100变频器提供多种运行控制方式,以满足不同的应用需求。
您可以选择以下其中一种方式进行运行控制:- 通过面板按键进行手动控制。
- 通过外部信号进行远程控制。
- 通过通信接口与上位机进行通讯控制。
5. 故障排除在使用HLP-C100变频器过程中,可能会遇到一些故障情况。
请参考以下常见故障排除步骤进行处理:1. 检查电源是否正常供电。
2. 检查电缆连接是否松动或损坏。
3. 检查参数设置是否正确。
4. 如果以上步骤无法解决问题,请联系售后服务。
6. 维护与保养为了确保HLP-C100变频器的正常运行和延长使用寿命,请遵循以下维护与保养要求:- 定期清洁设备表面,防止灰尘和杂物积累。
目录一、前言(1)、购入时注意事项(2)、HLP系列铭牌说明二、安全使用注意事项(1)、送电前(2)、送电中(3)、运转中三、产品标准规格(1)、产品个别规格(2)、产品通用规格四、储存及安装(1)、储存(2)、安装场所及环境(3)、安装空间与方向五、配线(1)、主回路配线图(2)、接线端子说明(3)基本配线图(4)、配线注意事项六、数位操作器说明(1)、数位操作器说明(2)、显示项目说明(3)、操作说明七、试运行(1)、运行前检查(2)、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法(1)、保养检查注意事项(2)、定期检查项目(3)、故障信息及排除方法(4)、故障及分析十一、周边设施选用及配置(1)、选件(2)、配置十二、附录附录一:简单应用举例附录二:机器外型及安装尺寸附录三:面板外型及安装尺寸附录四:使用者记录及反馈因公司产品更新,本册内容若有更改,恕不另行通知。
*本说明书为2.0版本一、前言承蒙您惠顾HLP系列多功能,高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书,以便正确安装使用机器,充分发挥其功能,并确保安全。
请永久保存此说明书,以便日后保养、维护、检修时使用。
变频器乃电力电子产品,为了您的安全,请务必由合格的专业的电机工程人员安装、调试及调整参数。
本手册中! 注意等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
~危险错误使用时,可能造成人员伤亡。
!注意错误使用时,可能造成变频器或机械系统损坏。
~危险●实施配线前,务必关闭电源。
●切断交流电源后,充电指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
●运转时请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或零部件。
●变频器接地端请务必正确接地。

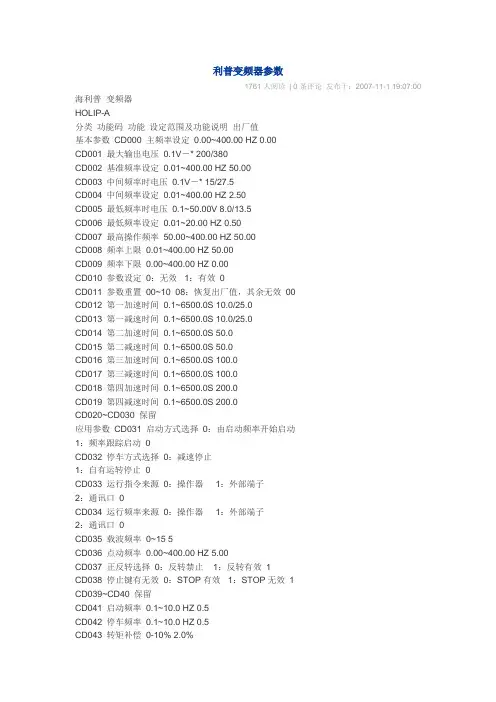

利普变频器参数1761人阅读| 0条评论发布于:2007-11-1 19:07:00 海利普变频器HOLIP-A分类功能码功能设定范围及功能说明出厂值基本参数CD000 主频率设定0.00~400.00 HZ 0.00CD001 最大输出电压0.1V-* 200/380CD002 基准频率设定0.01~400.00 HZ 50.00CD003 中间频率时电压0.1V-* 15/27.5CD004 中间频率设定0.01~400.00 HZ 2.50CD005 最低频率时电压0.1~50.00V 8.0/13.5CD006 最低频率设定0.01~20.00 HZ 0.50CD007 最高操作频率50.00~400.00 HZ 50.00CD008 频率上限0.01~400.00 HZ 50.00CD009 频率下限0.00~400.00 HZ 0.00CD010 参数设定0:无效 1:有效0CD011 参数重置00~10 08:恢复出厂值,其余无效00CD012 第一加速时间0.1~6500.0S 10.0/25.0CD013 第一减速时间0.1~6500.0S 10.0/25.0CD014 第二加速时间0.1~6500.0S 50.0CD015 第二减速时间0.1~6500.0S 50.0CD016 第三加速时间0.1~6500.0S 100.0CD017 第三减速时间0.1~6500.0S 100.0CD018 第四加速时间0.1~6500.0S 200.0CD019 第四减速时间0.1~6500.0S 200.0CD020~CD030 保留应用参数CD031 启动方式选择0:由启动频率开始启动1:频率跟踪启动0CD032 停车方式选择0:减速停止1:自有运转停止0CD033 运行指令来源0:操作器 1:外部端子2:通讯口0CD034 运行频率来源0:操作器 1:外部端子2:通讯口0CD035 载波频率0~15 5CD036 点动频率0.00~400.00 HZ 5.00CD037 正反转选择0:反转禁止 1:反转有效1CD038 停止键有无效0:STOP有效 1:STOP无效1CD039~CD40 保留CD041 启动频率0.1~10.0 HZ 0.5CD042 停车频率0.1~10.0 HZ 0.5CD043 转矩补偿0-10% 2.0%CD044 跳跃频率一0.00~400.00 HZ 0.00CD045 跳跃频率二0.00~400.00 HZ 0.00CD046 跳跃频率三0.00~400.00 HZ 0.00CD047 跳跃频率范围0.00~2.00 HZ 0.5CD048~CD049 保留输入、输出端子CD050 多功能输入一(FOR端子)0:无效 1:运转 2:正传 3:反转 4:停止 5:正/反转 6:寸动 7:寸动正传 8:寸动反转 9:紧停 10:复位 11:保留 12:散热器或电机过热 17:高速 18:中速 19:低速 20:多端速一 21:多端速二 22:多端速三 23:加减速选择一 24:加减速选择二 25:up功能 26:down功能 27:计数器 28:计数器复位 29:牵伸 32:PID 开启02CD051 多功能输入二(REV端子)03CD052 多功能输入三(RST端子)10CD053 多功能输入四(SPH端子)17CD054 多功能输入五(SPM端子)18CD055 多功能输入六(SPL端子)19CD056 多功能输出一(DRV端子)0:无效1:运行中2:故障指示3:零速4:制动指示5:设定频率到达6:任意频率一到达7任意频率二到达8:加速中9:减速中10:变频器过载报警11:电机过载报警12:过转矩报警13:低压报警14:阶段完成指示15:过程完成指示16:计数器到达27:牵伸到达 28:PID下限报警29:PID上限报警30:风扇动作31:保留32:制动电阻动作01CD057 多功能输出二(UPF端子)05CD058 多功能输出三(FA.FB.FC端子)02CD059 多功能输出四(KA.KB端子)00CD060 多功能输出五(AM端子)数位频率信号输出端1CD061 频率一致一0.00~400.00 HZ 0.00CD062 频率一致二0.00~400.00 HZ 0.00CD063 频率一致范围0.10~10.00 HZ 0.5CD064 计数值设定00~65500 00CD065 模拟量输入选择0:0~10V 1:0~5V 2:0~20mA 3:4~20mA 4:0~10V,4~20mA 叠加0CD066 模拟量低端频率0.00~400.00 HZ 0.00CD067 低端频率偏压方向0:正方向 1:负方向0CD068 模拟量高端频率0.00~400.00 HZ 50.00CD069 高端频率偏压方向0:正方向 1:负方向0CD070 负偏压可反转0:不可 1:可反转0CD071 类比输出增益0.0~100% 100CD072 Up.down功能选择0:不记忆 1:记忆1CD073 Up.down速度选择0:0.01 HZ 1:0.1 HZ 0CD074~CD075 保留多段速及简易 PLC CD076 PIC运转选择0:普通运行1:外控四段速2:外控多端速3:扰动4:内控多端速5:牵伸0CD077 AuToPLC选择0:运转一周后停 1:循环运行 2:自动运行(STOP间隔)一周后停止 3:自动运行(STOP间隔)循环运行0CD078 PLC运转方向0~255 (0:正转 1:反转)0CD079 PLC减速时间0~65535 0CD080 第二频率设定0.00~400.00 15.00CD081 第三频率设定0.00~400.00 20.00CD082 第四频率设定0.00~400.00 25.00CD083 第五频率设定0.00~400.00 30.00CD084 第六频率设定0.00~400.00 35.00CD085 第七频率设定0.00~400.00 40.00CD086 第八频率设定0.00~400.00 0.50CD087 定时器一0.0~6500.0 S 10.0CD088 定时器二0.0~6500.0 S 10.0CD089 定时器三0.0~6500.0 S 0.0CD090 定时器四0.0~6500.0 0.0CD091 定时器五0.0~6500.0 0.0CD092 定时器六0.0~6500.0 0.0CD093 定时器七0.0~6500.0 0.0CD094 定时器八0.0~6500.0 0.0CD095~CD119 保留保护功能参数CD120 过压失速防止选择0:无效 1:有效1CD121 加速中失速防止准位0~200% 150CD122 恒速中失速防止准位0~200% 0CD123 减速中失速防止准位0~200% 150CD124 保留CD125 过转矩检测准位0~200% 0CD126 过转矩检测时间0.1~20.0 S 1.0CD127~CD129 保留马达功能参数CD130 马达额定电压按马达铭牌设定*CD131 马达额定电流按马达铭牌设定*CD132 马达极数02—10 04CD133 马达额定转速00—9999 1440CD134~CD139 保留特殊功能参数CD140 直流制动准位0.0~20.0% 2.0CD141 启动时直流制动时间0.0~25.0 S 0.0CD142 停止时直流制动时间0.0~25.0 S 0.0CD143 频率跟踪时间0.0~20.0 S 5.0CD144 频率跟踪电流准位0~200% 150CD145 瞬间再启动选择0:无效 1:频率跟踪0CD146 允许停电时间0.1~5.0 S 0.5特殊功能参数CD147 异常再启动次数0—10 00CD148 自动稳压功能0:无效 1:有效1CD149 自动省能源0~10% 0CD150 比例常数P 0.0~1000.00% 100%CD151 积分时间I 0.1~3600.00 S 5.0CD152 微分时间D 0.01~10.00 S 0CD153 目标值0.0~100.0% 1CD154 目标值选择0:操作器给定1:外部端子(0-10V)给定00CD155 PID上限0~100% 100%CD156 PID下限0~100% 0%CD157~CD159 保留通讯功能CD160 通讯地址0-250 0CD161 通讯传送速度0-3 1CD162 通讯资料方式0-5 0CD163~CD167 保留监视参数CD168 现实内容选择0-15 00CD169 变频器电压等级按机种设定*CD170 变频器额定电流按机种设定*CD171 软件版本号*CD172 故障纪录1 注:—表示无故障纪录—CD173 故障纪录2 —CD174 故障纪录3 —CD175 故障纪录4 —CD176 故障清除00-10(01为故障清除)00工厂设定参数CD177 保留CD178 变频器频率标准0:50Hz 1:60Hz 0CD179 变频器出厂日期工厂设定*CD180 出厂序号*CD181~CD250 保留故障信息及排除方法故障显示内容说明处理方法E.OC.A 加速中过流1:检查马达是否短路或局部短路,输出线绝缘是否良好2:延长加速时间 3:变频器配置不合理 4:减低转矩提升设定值E.OC.n 恒速中过流1:检查马达是否短路,输出连线是否绝缘不良 2:检查马达是否堵转 3:变频器容量是否太小 4:电网电压是否有突变E.OC.d 减速中过流1:输出连线是否绝缘良好,马达是否有短路现象 2:延长减速时间 3:更换容量较大的变频器 4:直流制动量太大 5:机械故障,送工厂维修E.OC.S 停车中过流E.GF.s 对地短路1:检查马达连线是否有短路2:检查输出线绝缘是否良好3:送修E.G.F.aE.GF.nE.GF.dE.ou.S 停车中过压1:延长减速时间,或加装刹车电阻2:改善电厂电压,检查是否有突变电压产生E.ou.a 加速中过压E.ou.n 恒速中过压E.ou.d 减速中过压E.Fb.S 熔断丝熔断熔断丝熔断,送厂检修E.Fb.nE.Fb.aE.Fb.dE.Lu.s 低压1:检查输。
HLP-C100系列海利普变频器指南1. 简介HLP-C100系列海利普变频器是一款高性能、矢量控制型变频器,广泛应用于各种电机控制场合。
本指南将为您详细介绍HLP-C100系列海利普变频器的安装、调试、运行和维护方法。
2. 安装2.1 准备工作在安装变频器前,请确保以下准备工作已完成:1. 确保电源、负载和控制电路的正常运行。
2. 准备合适的工具,如螺丝刀、扳手等。
3. 了解变频器的接线图和接线说明。
2.2 安装步骤1. 将变频器放置在通风、干燥、清洁的环境中。
2. 按照接线图,连接变频器的输入输出线路。
3. 固定变频器到合适的安装位置。
4. 连接变频器的外部控制线路。
5. 连接变频器的通讯接口(如需)。
3. 调试3.1 参数设置1. 开机后,进入参数设置界面。
2. 根据实际应用需求,设置相关参数,如电机参数、运行参数、保护参数等。
3. 保存并退出参数设置界面。
3.2 空载运行1. 确保电机与负载连接正确。
2. 开启变频器,观察电机是否正常运转。
3. 检查电机运行参数,如转速、电流等,是否符合预期。
3.3 负载运行1. 逐渐增加负载,观察电机在不同负载下的运行情况。
2. 调整变频器参数,优化电机运行性能。
3. 检查电机在负载运行过程中的参数稳定性。
4. 运行4.1 日常检查1. 检查变频器电源、输入输出线路是否正常。
2. 检查变频器运行参数是否异常。
3. 检查电机运行状态,如温度、振动等。
4.2 定期维护1. 定期清理变频器内部的灰尘。
2. 检查变频器散热系统是否正常。
3. 检查变频器内部电路板、连接线等部件是否有损坏。
5. 故障处理当变频器出现故障时,请按照以下步骤进行处理:1. 分析故障现象,如报警代码、运行参数等。
2. 查阅故障手册,确定故障原因。
3. 按照故障手册的建议,进行故障排除。
4. 若无法解决问题,请联系海利普技术支持。
6. 安全注意事项1. 在操作变频器时,请确保遵守相关安全规定。
目录一、前言(1)、购入时注意事项(2)、HLP系列铭牌说明二、安全使用注意事项(1)、送电前(2)、送电中(3)、运转中三、产品标准规格(1)、产品个别规格(2)、产品通用规格四、储存及安装(1)、储存(2)、安装场所及环境(3)、安装空间与方向五、配线(1)、主回路配线图(2)、接线端子说明(3)基本配线图(4)、配线注意事项六、数位操作器说明(1)、数位操作器说明(2)、显示项目说明(3)、操作说明七、试运行(1)、运行前检查(2)、试运行方式八、功能一览表九、功能说明十、保养维护、故障信息及排除方法(1)、保养检查注意事项(2)、定期检查项目(3)、故障信息及排除方法(4)、故障及分析十一、周边设施选用及配置(1)、选件(2)、配置十二、附录附录一:简单应用举例附录二:机器外型及安装尺寸附录三:面板外型及安装尺寸附录四:使用者记录及反馈因公司产品更新,本册内容若有更改,恕不另行通知。
*本说明书为2.0版本一、前言承蒙您惠顾HLP系列多功能,高性能通用变频调速器。
在使用变频器前请详细阅读本使用说明书,以便正确安装使用机器,充分发挥其功能,并确保安全。
请永久保存此说明书,以便日后保养、维护、检修时使用。
变频器乃电力电子产品,为了您的安全,请务必由合格的专业的电机工程人员安装、调试及调整参数。
本手册中! 注意等符号提醒您于搬运、安装、运转、检查变频器时之安全防范事项,请您配合,使变频器使用更加安全,若有疑虑,请联络本公司各地的代理商洽询,我们的专业人员乐于为您服务。
本说明书如有变动,恕不另行通知。
~危险错误使用时,可能造成人员伤亡。
!注意错误使用时,可能造成变频器或机械系统损坏。
~危险●实施配线前,务必关闭电源。
●切断交流电源后,充电指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
●运转时请勿检查电路板上零部件及信号。
●请勿自行拆装更改变频器内部连接线或零部件。
●变频器接地端请务必正确接地。
3:通讯资料格式3.1ASCII 模式通讯资料格式13 88为数据13为高位,88为低位⑷LEN:资料长度,指D(n-1)…D0的长度,长度设定:1个Word时LEN=3,1个Byte时或<1byte时LEN=2。
⑸DATA:<Data characters>资料内容。
2n个ASCII组合成n个bytes,最多有50个ASCII⑹LRC:侦误值ASCII模式,采用LRC(Longitudinal Redundancy Check)侦误值。
LRC 侦误值乃是将ADDR至最后一个资料内容加总。
得到结果以256为单位,超出部分去除(如结果为128H则取28H)然后计算二次反补后得到结果即为LRC侦误值。
⑺例如:对01变频器写入30.00Hz(写入C000)⑻范例2:下列以C 语言产生CRC 值。
此函数需要两个参数 Unsigned char data 指讯息缓冲区的指标Unsigned char lengh 讯息缓冲区中的位元组数目 此函数将传回unsigned integer 型态之CRC 值unsigned int crc_chk(unsigned char data,unsigned char lengh){int j;unsigned int reg_crc=0xffff;while (lengh--){reg_crc^=*data=++;for(j=0;j<8;j++={if(reg_crc&0×01){/*LSB(b0)=1*/reg_crc=(reg_crc>>1)^0xa001;}else{reg_crc=reg_crc>>1;}}}return reg_crc;}。
HLP-A100系列快速使用指南1. 基本信息此文档将指导客户完成基本的安装、接线和功能调试。
如要获得详细使用说明书,请与本产品经销商联系。
产品出厂前均经过严格检测和包装,如发现变频器损坏、型号不对、缺少附加配件等异常情况,请通知本产品经销商或本公司相关人员。
任何产品问题通过以下方式联系海利普。
按键说明:5.2 操作面板启停控制1.按下操作面板上的“HAND”键启动变频器;2.旋转增量式电位器即可调节输出频率,默认每旋转一格,频率增加或减速0.1Hz,可通过参数C00.47修改每一格的步长。
3.按下操作面板上的“OFF”键停止变频器。
注意:在本地运行模式下,操作面板上的增量式电位器是变频器频率唯一的来源。
本地运行模式一般用于调试。
5.3数字量输入端子启停控制变频器上电后,按下面板上的AUTO键进入远程模式(外部端子和通讯控制开启),短接数字量输入端子FOR和COM启动变频器,断开则停止变频器。
5.4参数恢复出厂值1. 设置参数C14.22 = 2;2. 变频器断电并重新上电,面板显示E.80;3. 在按OFF键完成参数初始化;4. 按下AUTO确保变频器处于外部控制状态。
6. 故障代码7. 功能参数表3. 变频器主回路连接步骤一:将电机地线、电源地线连接到PE端子上,如下图1所示;步骤二:将电机连接到变频器U、V和W端子上,如下图2所示;步骤三:如需连接制动电阻,请将制动电阻连接在+BR、-BR端子上,如下图3所示;步骤四:将主电源连接到变频器端子R、S和T 端子(单相接R、T)上,如下图4所示;2019-01版133R0244F7~F8机箱F9机箱底面5. 操作与显示5.1 操作面板HLP-A100系列快速使用指南F0~F2机箱F3~F6机箱热线电话官方网址微信公众号的出厂值依机型而定。
表中未述及参数,请查询使用说明书。
2019/08/23参数号名称设定范围单位出厂值C05.09外部故障时动作0:无效;2:停止并警告;3:以点动频率运行并警告;4:以最大频率运行并警告;5:停止并报故障;6:仅警告;-0C05.10FOR 输入功能选择0:无效;1:复位;2:自由运转停车(反逻辑);3:复位自由运转停车(反逻辑);6:停止(反逻辑);8:启动;9:脉冲启动;10:反转;11:反转运行;12:仅顺时针运行;13:仅逆时针运行;14:点动正转;15:预置参考值Bit0;16:预置参考值Bit1;17:预置参考值Bit2;18:预置参考值Bit3;19:冻结参考值;20:冻结输出;21:加速(UP);22:减速(DOWN)23:菜单选择;24:主参考值计算切换;28:相对增加;29:相对减少;32:脉冲输入;34:加减速Bit0;35:加减速Bit1;36:加减速Bit2;37:脉冲反转;38:点动反转;42:自由运转停车(正逻辑);43:外部故障输入;46:停止(正逻辑);50:速度控制/转矩控制切换;60:计数器A;62:复位计数器A;63:计数器B;65:复位计数器;70:摆频启动;71:摆频停止;72:摆频初始化;110:PID 暂停;-8C05.11REV 输入功能选择-11C05.12DI1输入功能选择-15C05.13DI2输入功能选择-16C05.14DI3输入功能选择-17C05.15DI4输入功能选择-18C05.30DO1输出功能选择0:无效;1:准备就绪;2:准备就绪;3:外部控制就绪;4:运行-无警告;5:运行;6:运行-无警告;7:在电流范围内运行-无警告;8:在设定频率运行-无警告;9:故障;10:警告或故障;12:超出电流范围;13:低于电流下限;14:高于电流上限;15:超出频率范围;16:低于频率下限;17:高于频率上限;18:超出反馈范围;19:低于反馈下限;20:高于反馈上限;21:过热警告;22:就绪-无过热警告;23:远程控制就绪-无过热警告;24:就绪-电压正常;25:反转;26:通讯正常;32:机械制动;33:制动电压到达;36:通讯控制字Bit11;37:通讯控制字Bit12;38:通讯控制;40:超出参考值范围;41:低于参考值下限;42:高于参考值上限;43:外部故障;44:偏心故障;51:本地运行状态;52:远程运行状态;55:反转运行;56:本地运行状态,同[51];57:远程运行状态,同[52];60:比较器0;61:比较器1;62:比较器2;63:比较器3;70:逻辑规则0;71:逻辑规则1;72:逻辑规则2;73:逻辑规则3;80:简易PLC 数字量输出DO1;81:简易PLC 数字量输出DO2;82:简易PLC 继电器输出1;83:简易PLC 继电器输出2;90:摆频频率限定到达;91:摆频长度设定到达;-0C05.31DO2输出功能选择-0C05.40继电器输出功能选择-9, 5C05.41继电器输出开通延时0.00~600.00s 0.00C05.42继电器输出关断延时0.00~600.00s 0.00C05.55DI4最小输入频率0.00~99.99kHz 0.00C05.56DI4最大输入频率0.01~100.00kHz 50.00C05.57DI4最小输入对应设定-200.00~200.00%0.00C05.58DI4最大输入对应设定-200.00~200.00%100.00(接上表)(接上表)(接上表)(接上表)(接上表)(接上表)。
3:通讯资料格式
3.1ASCII 模式
通讯资料格式
13 88为数据
13为高位,88为低位
⑷LEN:资料长度,指D(n-1)…D0的长度,长度设定:1个Word时LEN=3,1
个Byte时或<1byte时LEN=2。
⑸DATA:<Data characters>资料内容。
2n个ASCII组合成n个bytes,最多有
50个ASCII
⑹LRC:侦误值
ASCII模式,采用LRC(Longitudinal Redundancy Check)侦误值。
LRC 侦误值乃是将ADDR至最后一个资料内容加总。
得到结果以256为单位,超出部分去除(如结果为128H则取28H)然后计算二次反补后得到结果即为LRC侦误值。
⑺例如:对01变频器写入30.00Hz(写入C000)
⑻范例2:
下列以C 语言产生CRC 值。
此函数需要两个参数 Unsigned char data 指讯息缓冲区的指标
Unsigned char lengh 讯息缓冲区中的位元组数目 此函数将传回unsigned integer 型态之CRC 值
unsigned int crc_chk(unsigned char data,unsigned char lengh)
{
int j;
unsigned int reg_crc=0xffff;
while (lengh--){
reg_crc^=*data=++;
for(j=0;j<8;j++={
if(reg_crc&0×01){/*LSB(b0)=1*/
reg_crc=(reg_crc>>1)^0xa001;
}else{
reg_crc=reg_crc>>1;
}
}
}
return reg_crc;
}。
