(AW-05-WI-90-A1) 真空包装机操作指导书(SOP)
- 格式:xls
- 大小:5.22 MB
- 文档页数:1
真空机使用说明书(总2页) -本页仅作为预览文档封面,使用时请删除本页-真空包装机使用规范1. 目的为使作业员能熟练掌握并操作真空包装机。
2. 适应范围本公司所属真空包转均可适用之,用于真空封口包装。
3. 定义真空包装机DZ500-1D。
4. 责职无5. 流程图无6.主要结构与工作原理本机主要由上工作室、下工作平台、机架、电气系统、真空系统五大部分组成。
工作过程:首先合盖,真空泵从工作室抽气,当达到预定真空度时,真空泵停止工作,加压阀打开,气囊充气,压条向下压紧封口处,同时通电加热,包装袋封口完备后放气阀通电打开,自动放气开盖完成一次工作循环。
7.调整与使用①使用前的准备a、机器放置平稳,察看合盖是否顺利,松手后是否自动跳起,但跳起的力不能过大;DZ-500/2S、DZ-600/2S、 DZ-700/2S机型则调整左右螺旋扣。
b、配备适应机型要求的电源。
c、察看真空泵油面的位置是否正确,如不正确应调整(详见真空泵说明书。
d、将本机良好接地。
e、接通电源,打开电源开关,合盖,察看真空泵运转是否正常。
(如不抽气,应调换三相电源线中的任意两根线)。
②使用前的调整a、选择真空度抽气时间为秒数显式连续可调,小型真空机,抽气时间为数字旋转式0-30秒可调。
调整抽气时间的长短,从而达到所需真空度。
b、选择加热温度根据包装袋材料选择所需加热温度,将加热温度旋钮调到相应位置,高或中或低。
c、调整加热时间加热时间秒数显式连续可调。
根据所用包装材料及加热温度,调整加热时间旋钮,选择合适的加热时间d、根据需要选定封口硅橡胶条口的硅胶字,设定封口日期等字符。
③使用a、打开电源开关;b、将包装袋压条翻开,把装入被包装物品的包装袋(物品至口部不得小于4厘米)放入工作室内,需封口处平整地放于硅橡胶条上,袋子不要重叠。
翻过包装袋压条将包装袋口部压好;c、握住手把(或按上盖边缘)下压上工作室。
合盖,则本机将按程序自动完成真空包装过程并自动开盖,部分设备配备有急停开关;d、翻开包装袋压条。
真空包装机安全操作规程
1、送上总电源空气开关,再打开机器上的电源空气开关
2、根据需要抽真空包装袋设定抽气时间,热封时间及热封温度档位
3、状态显示器“——”表示处在待机状态下
4、将包装袋放入真空室,提起压膜杆,将袋口均匀地置于热封架上,放下压膜杆压住袋口
5、压下真空盖后,自动从抽气,热封,保温,放气
6、拉开真空盖,单边包装过程结束
7、同时可以在另外一个真空室放上要抽真空包装袋进行相同步骤抽真空
8、工作时,若出现异常情况或提早结束工作过程,只需按下急停键
9、设定抽气时间,热封时间必须在非运行状态下
10、抽气:抽气设定时间范围0-99秒;热封:热封设定时间范围0-3.5秒,有三档低温,中温,高温;保温:保温时间固定为2秒;放气:放气时间固定为2秒;具体时间视包装效果定,确保真空包装密封完好,可靠。
11、根据被包装物品的需要选择最佳抽气时间,设定最佳的热封时间和温度档位,以获得最佳的封口效果,具体视实际操作结果而定
12、本机应水平安装,环境通风良好,周围无腐蚀性气体
13、电器部分在工作或清洁时不要喷入水
14、加热部位当心烫伤
风险分析
1、触电
2、灼烫
3、机械伤害
风险防范
1、操作人员熟知本岗位安全操作规程,并按规程要求操作。
2、按要求穿戴相应劳动防护用品。
3、操作机械设备时,应注意安全,小心伤手。
4、设备设施做好接地保护,漏保完好有效;出现电气问题时通知电工维修,不私自打开电柜。
5、配备符合要求的消防设施、应急设施等,不同防火分区间做好防火分隔。

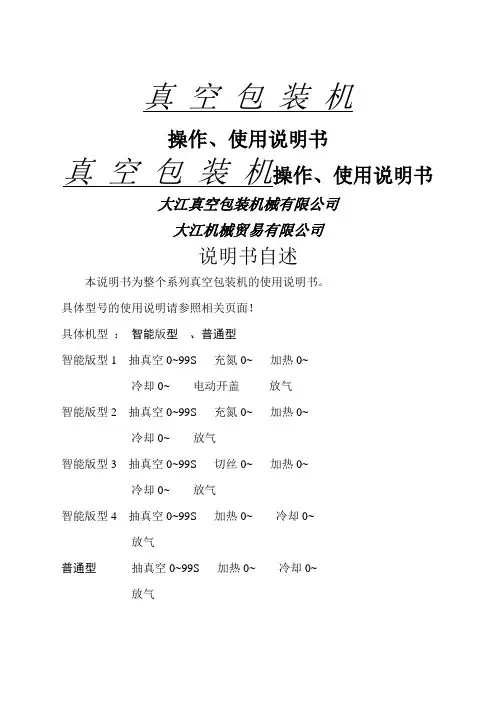

真空包装机操作、使用说明书真空包装机操作、使用说明书大江真空包装机械有限公司大江机械贸易有限公司说明书自述本说明书为整个系列真空包装机的使用说明书。
具体型号的使用说明请参照相关页面!具体机型:智能版型、普通型智能版型1 抽真空0~99S 充氮0~ 加热0~冷却0~ 电动开盖放气智能版型2 抽真空0~99S 充氮0~ 加热0~冷却0~ 放气智能版型3 抽真空0~99S 切丝0~ 加热0~冷却0~ 放气智能版型4 抽真空0~99S 加热0~ 冷却0~放气普通型抽真空0~99S 加热0~ 冷却0~放气●各机型动作原理,内部结构,电器原理图,气路原理图,请根据机器功能参照相关页面!●以上为现有通用机型,特殊机型及定制机型不在此列,具体情况请联系设备制造商!目录说明书自述-------------------------------------- 1目录-------------------------------------- 2用途及特点-------------------------------------- 3使用前准备-------------------------------------- 4操作说明-------------------------------------- 7气路原理图-------------------------------------- 9电气原理图-------------------------------------- 11故障分析-------------------------------------- 20用途及特点用途:本公司自发研制的全系列真空包装机具有功能优越,维护方便,操作简易,应用广泛等优点。
特别适用于复合薄膜或铝箔复合薄膜等软包装材料。
对固体、液体、粉状、糊状的食品,种子、芬芳物、药品、化工产品、电子产品、精密仪器仪表、稀有贵重金属等物品进行真空包装,或者真空后充入惰性气体包装。
一﹑面板介紹﹕
1. 電源指示燈﹕指示機器總電源的接通與否﹔
2. 急停開關﹕緊急故障時按下此開關可使機器快速停機﹔
3. 操作系統﹕工作模式的選擇以及各種時間的設置﹔
4. 真空表﹕指示真空度﹔
5. 封口杆﹕用于封合﹔
6. 托板﹕用于支撐封合物品。
二﹑機器的操作方法﹕
接通氣源﹐將氣液分離器旋鈕向上拔起(位于機器下側)﹐并將該旋鈕按順時針方向擰動﹐觀
察氣壓表﹐將氣壓調節0.4~0.6Mpa ,封口壓杆抬起。
旋開面板上的急停開關﹐將機器右側的總電源打開﹐側面上的電源指示燈亮。
三﹑操作系統的設置﹕
首先按”ESC ”鍵至主菜單界面﹐選擇2﹕參數設置﹐按”SET ”鍵進入封口時間設置﹐ 再按 或 鍵移位﹐按“△”或 “▽”鍵設置所需要的時間﹐最后按”ENT ”鍵確認﹐其余的時間以此類推。
按”ESC ”鍵回到主菜單界面。
選擇1﹕工作模式﹐根據包裝需求選擇當前模式﹕ 1.封口﹕
A ﹑將包裝袋置入封口區域﹔
B ﹑第一次踩下腳踏開關﹐封口壓杆下壓﹐上下壓膠將包裝袋壓平﹔
C ﹑第二次踩下腳踏開關﹐上封刀下降﹐與下封刀緊密接觸﹔
D ﹑上下封刀緊密接觸后﹐開始封口并進行封口定時﹔ 1 5
6
2 4 3
第三頁﹐共四頁。

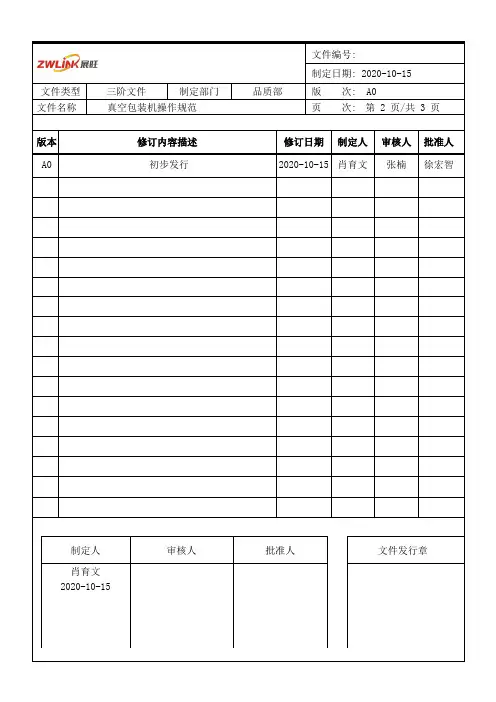

文件类型三阶文件制定部门品质部版次: A0文件名称真空包装机操作规范页次: 第 2 页/共 3 页版本修订内容描述修订日期制定人审核人批准人A0 初步发行2020-10-15 肖育文张楠徐宏智制定人审核人批准人文件发行章肖育文2020-10-15文件类型三阶文件制定部门品质部版次: A0文件名称真空包装机操作规范页次: 第 2 页/共 3 页1、目的:使真空包装机作业规范化2、范围生产部所有真空包装机3、权责生产部、品质部、工程部4、定义:无5、作业内容5.1.检查各仪表、按键、开关有无异常。
5.2.启动机器,检查机器运转有无异常。
5.3.接通电源,打开电源开关,指示灯亮.5.4.接下真空室盖上操作手柄,检查电动机转向是否与箭头一致,如不一致,在电源插头上红色线与黄色线对调一下.5.5.本机的抽真空,封合,冷却等循环动作过程,是由时间继电器,接触器,中间继电器等组成的自动控制程序系统,控制真空泵,真空电磁阀按照规定程序动作,调节时间继电位器,来控制每个程序时间的长短,以取得不同的真空度,封合质量。
对不同的包装材料,选择适当的封合以取得不同的真空度,封合质量,对不同的包装材料,选择适当的封合电压,可得到合适的封合温度。
根据不同被包装物品和包装材料,选择合理压强,真空度,封合合温度,封合时间,冷却时间,具体调整方法如下:5.5.1真空室压强的调整:调整KT1(左)时间继电器电位器,顺时针旋转,真空室压强下降,真空度上升,反之上升,直空度下降。
5.5.2 封合温度和封合时间的选择与调整:按不同的复合包装材料,选择适当的温度,一般对薄材料,选电压为24V档,结复合层数多或铝箔复合材料,选用电压为36V,至于中厚度复合材料选电压30V,对于封合时间,可调整KV2或KT3时间继电器电位器,顺时针旋转时间延长,封合温度高,反之时间缩短,封合温度低。
5.5.3 冷却时间调整:冷却时间调KT3或KT4时间继电器电位器,顺时针旋转,冷却时间长,反之短,冷却时间设置应比封合时间长1秒以上。
設備操作規范
設備名稱真空包裝機設備功能真空包裝文件編號
設備型號YL-1025 廠商版本A1
二﹑操作順序:
1.完成數位記憶設定(參照數位面板使用說明)。
2.將要包裝之真空袋開口部份排列於真空機之封口線上。
3.工作時只須將上蓋用雙手輕壓上後即立行啟動,動作完成後上蓋會自動開啟。
三﹑注意事項
1.注意電源(220V/50HZ)﹐切勿插錯。
2.真空包裝機離牆距離10cm,以便通風散熱。
3.每天清潔外觀。
4.開機后檢查指示燈﹑排氣扇﹑電源指示燈及LCD屏幕是否正常。
5.每15天對加熱器用布條擦淨。
6.封口作業中如出現異常﹐請及時聯絡儀保人員。
核准審核制作日期。
真空包装机使用规范1. 目的为使作业员能熟练掌握并操作真空包装机。
2. 适应范围本公司所属真空包转均可适用之,用于真空封口包装。
3. 定义真空包装机DZ500-1D。
4. 责职无5. 流程图无6.主要结构与工作原理本机主要由上工作室、下工作平台、机架、电气系统、真空系统五大部分组成。
工作过程:首先合盖,真空泵从工作室抽气,当达到预定真空度时,真空泵停止工作,加压阀打开,气囊充气,压条向下压紧封口处,同时通电加热,包装袋封口完备后放气阀通电打开,自动放气开盖完成一次工作循环。
7.调整与使用①使用前的准备a、机器放置平稳,察看合盖是否顺利,松手后是否自动跳起,但跳起的力不能过大;DZ-500/2S、DZ-600/2S、DZ-700/2S机型则调整左右螺旋扣。
b、配备适应机型要求的电源。
c、察看真空泵油面的位置是否正确,如不正确应调整(详见真空泵说明书。
d、将本机良好接地。
e、接通电源,打开电源开关,合盖,察看真空泵运转是否正常。
(如不抽气,应调换三相电源线中的任意两根线)。
②使用前的调整a、选择真空度抽气时间为0-99.9秒数显式连续可调,小型真空机,抽气时间为数字旋转式0-30秒可调。
调整抽气时间的长短,从而达到所需真空度。
b、选择加热温度根据包装袋材料选择所需加热温度,将加热温度旋钮调到相应位置,高或中或低。
c、调整加热时间加热时间0-9.99秒数显式连续可调。
根据所用包装材料及加热温度,调整加热时间旋钮,选择合适的加热时间d、根据需要选定封口硅橡胶条口的硅胶字,设定封口日期等字符。
③使用a、打开电源开关;b、将包装袋压条翻开,把装入被包装物品的包装袋(物品至口部不得小于4厘米)放入工作室内,需封口处平整地放于硅橡胶条上,袋子不要重叠。
翻过包装袋压条将包装袋口部压好;c、握住手把(或按上盖边缘)下压上工作室。
合盖,则本机将按程序自动完成真空包装过程并自动开盖,部分设备配备有急停开关;d、翻开包装袋压条。
全自动真空包装机安全操作规程第一章总则1.1 为了保障全自动真空包装机的正常运行和操作人员的人身安全,制定本规程。
1.2 本规程适用于全自动真空包装机的操作和维护人员。
1.3 操作人员必须先经过相关培训,熟悉全自动真空包装机的结构和工作原理,并具有相关操作证书。
1.4 操作人员必须严格按照本规程的要求进行操作,不得违反操作程序和安全规定。
第二章安全操作规程2.1 操作人员必须穿戴好工作服和安全帽,保护好头发、手指和身体,防止意外伤害。
2.2 在操作全自动真空包装机前,必须确保设备通电前的所有安全装置已正常连接和运行,并进行必要的检查和测试。
2.3 在开机前,必须清理工作区域和检查工作环境,确保没有杂物和障碍物。
2.4 在操作全自动真空包装机前,必须确认所包装的物品符合包装要求和机器的承载能力。
2.5 在操作全自动真空包装机时,必须保持专注并集中注意力,禁止开小差、讲话或与他人交流,以免发生意外。
2.6 在调节和操作全自动真空包装机时,必须使用专用工具,并按照操作手册的指导进行操作。
禁止使用损坏、变形或不合格的工具。
2.7 在操作全自动真空包装机时,禁止将手指、手臂或其他身体部位放入机器内部,以免发生夹伤或被卷入的危险。
2.8 在需要进行维修、清洁或更换零部件时,必须先切断电源,并标示为危险区域,禁止他人进入。
2.9 在操作全自动真空包装机时,必须定期检查机器的电气部件和液压系统,确保其正常工作。
如发现异常或故障,应立即停止操作,并报告上级或维修人员。
2.10 操作人员必须按照规定的保养周期对全自动真空包装机进行保养,包括清洁、润滑、更换零部件等,以确保其正常运行和延长使用寿命。
2.11 在操作全自动真空包装机时,必须保持操作区域的整洁和干燥,防止滑倒和触电等危险。
2.12 在操作全自动真空包装机时,必须遵守相关的安全操作流程,并严格遵循设备的工作原理和操作要求。
第三章故障处理和应急措施3.1 在全自动真空包装机发生故障时,操作人员应立即停止操作,并采取相应的应急措施,如切断电源、报告上级或维修人员等。

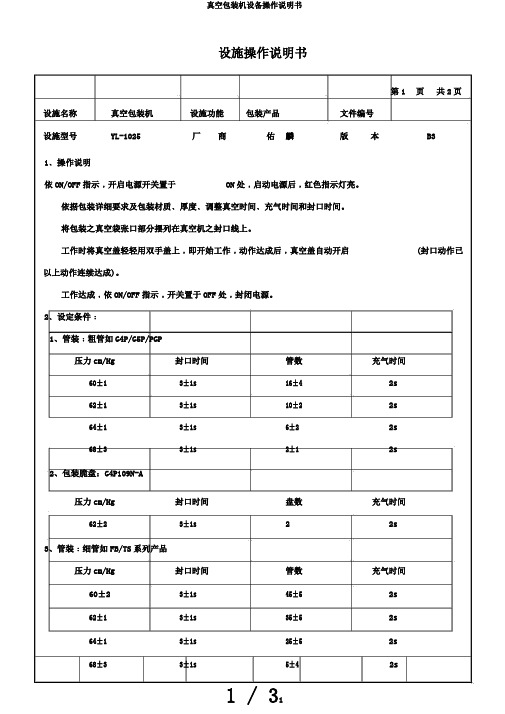

设施操作说明书第1页共2页设施名称真空包装机设施功能包装产品文件编号设施型号YL-1025厂商佑麟版本B31﹑操作说明依ON/OFF指示﹐开启电源开关置于ON处﹐启动电源后﹐红色指示灯亮。
依据包装详细要求及包装材质﹑厚度﹑调整真空时间﹑充气时间和封口时间。
将包装之真空袋张口部分摆列在真空机之封口线上。
工作时将真空盖轻轻用双手盖上﹐即开始工作﹐动作达成后﹐真空盖自动开启(封口动作已以上动作连续达成)。
工作达成﹐依ON/OFF指示﹐开关置于OFF处﹐封闭电源。
2﹑设定条件﹕1、管装﹕粗管如G4P/G5P/PGP压力cm/Hg封口时间管数充气时间60±13±1s16±42s62±13±1s10±22s64±13±1s6±22s68±33±1s2±12s2、包装脆盘:G4P109N-A压力cm/Hg封口时间盘数充气时间62±23±1s22s3、管装﹕细管如FB/TS系列产品压力cm/Hg封口时间管数充气时间60±23±1s45±52s62±13±1s35±52s64±13±1s25±52s68±33±1s5±42s批准审查制作日期设施操作说明书第2页共2页设施名称真空包装机设施功能包装产品文件编号设施型号YL-1025厂商佑麟版本B34、REEL包装盘﹕如24系列产品压力cm/Hg封口时间个数(pcs)充气时间60±33±1s275±756s59±33±1s200以下6s5、REEL包装盘﹕如40ST系列/GS5014/GS5012大产品压力cm/Hg封口时间个数充气时间60±13±1s275±755s53±13±1s200以下5s3﹑注意事项﹕其电源为220V。
A11)创盟真空机器的电源是:220Vac, 50Hz
1)抽真空前,需要在真空袋中放置一小包干燥剂。
2)干燥剂的重量为:5-15克
3)抽真空后,标签贴在真空袋的外表面。
123456789101112131415
■ 关键工位口 ESD 工位
真空包装机操作指导书(SOP)
2017年6月27号
制程
产品名称
标准工时/秒
N/A 包装组通用产品
作业名称
1人
审核核准口 特殊工位
日期
2017年6月27号
日期
2017年6月27号
日期
■ 重点工位编制田波工位说明DZ-400创盟真空包装机
2.湿度:30-70%RH
使用设备/夹具检验步骤及要求
作业条件
劳保/静电要求
注意事项
检验要求
1.温度:15-26℃文件编号AW-05-WI-90-A1版次
页次
2 of 6
真空包装
作业人数3. 开启电源后,仪表盘亮起——如上图所示。
仪表盘的左边: 是真空气压值,一般要求为:0.08 ----0.10MPa (真空负压值) 仪表盘的中间: 是秒表设定值,一般设定为:3--6秒。
仪表盘的右边: 是温度设定区域,一般设定为:中温 (温度只有三个选项: 低温,中温,高温)。
