冲孔落料级进模

垫片冲孔落料级进模设计摘要：通过分析制件的工艺性可确定制件的成形加工需要一副模具完成。

在这副级进模中，可以完成包括冲孔、落料两道冲压工序。

首次冲孔采用始用挡料销定位；落料采用固定挡料销和导正销定位。

相对其他冷冲压模具而言，它具有以下一些优点：①模具寿命较长；②生产效率高；③成本低。

关键词：级进模、始用挡料销、固定挡料销、导正销Backing plate——Piercing and blankingprogressive die designAbstract：backing plate——Piercing and blanking progressive die design .Through the anal ysis of the piece,make sure that one mold can produce the baking plate we need. In this progressive die,it includues piercing and blanking –two working procedures.When we first cut the hole,the work piece holded by starting stop ;when blanking ,the material are loated by the pilote and stop paring to other press methods, it has some chracteristices fellowing:First,the life of the mold is long ;Second,the efficiency of t he mold is high.Third,the cost of the mold is low.Keys words: progressive die; starting stop; the pilote ;stop pin.目录1 绪论 (1)2 制件的工艺性分析 (7)3 工艺方案的确定 (8)4 主要工艺参数计算 (9)排样的设计与计算 (9)4.1.1 确定搭边与搭肩值 (9)4.1.2 计算送料步距和条料的宽度 (9)冲压力的计算并初步选取压力机的吨位 (10)冲裁力的计算 (10)4.2.2 卸料力、推件力及顶件了力的计算 (11) (12)4.2.3 总冲压力P总4.3 压力机的公称压力的确定 (12)4.4 压力中心的确定 (13)4.5 工作部分的尺寸计算 (13)计算冲孔凸、凹模工作部分的尺寸并确定其公差 (13)落料凸模、凹模刃口尺寸的计算 (14)5 模具总体设计 (17)5.1 模具类型的选择 (17)5.2 定位方式的选择 (17)5.3 导向方式的选择 (17)5.4 卸料方式的选择 (17)6 模具主要零部件的设计 (18)工作零件的结构设计 (18)6.1.1 凹模的设计 (18)6.1.2 冲孔凸模的设计 (19)定位零件的设计 (21)6.2.1 始用挡料销的设计与标准化 (21)6.2.2 固定挡料销的设计与标准化 (22)6.2.3 导正销的设计与标准化 (23)6.2.4 导料板的设计与标准化 (24)6.3 导向装置的设计 (24)6.4 卸料装置的设计 (24)6.5 连接与固定装置的设计 (25)模柄的设计 (25)6.5.2 固定板的设计 (26)6.5.3 垫片的设计 (27)6.5.4 螺钉与销钉的设计 (27)6.5.5 卸料板的设计 (27)6.6 模架及组成零件的确定 (27)6.6.1 模架的选用 (27)6.6.2 模座的确定 (27)7 模具闭合高度及压力机有关参数的校核 (29)8 绘制模具总装图和非标零件工作图 (30)模具总装图和非标零件工作图见附图 (30)模具的工作原理 (30)设计总结 (32)致谢 (34)参考文献 (35)1 绪论模具行业概况：: “模具工业是其它工业的先行工业,是创造富裕社会的动力”.美国工业界认为:“模具工业是美国工业的基石”。

设计说明书院系班级专业姓名学号指导教师评分日期机械工程杨山虎0901102B573目录第一章零件设计任务................第二章冲裁件的工艺分析.............2.1工件材料........................2.2工件结构形状....................2.3工件尺寸精度.................... 第三章冲裁工艺方案................ 第四章模具结构形式的选择..........4.1模具的类型的选择................4.2卸料装置........................4.2.1 .条料的卸除...................4.2.2卸料方式......................4.3定位装置........................4.3.1. 送料形式.....................4.3.2. 定位零件：...................4.4.模架类型及精度..................4.4.1 .模架.........................4.4.2. 精度......................... 第五章冲压工艺计算：...............5.1. 排样..........................5.1.1 •排样方案分析...............5.1. 2.计算条料宽度...............5.1.3. 确定布距：...................5.1.4•计算材料利用率..............5. 2•冲压力计算.........................2......2......2 . (3) (4)......5 (5)55 (5)55 (5)56 (7) (7).7 (7)..8.8 (9)..9105.2.1. 冲裁力计算...................5.2.2. 卸料力、顶件力的计算........53压力中心的计算 ..........................................5.4•模具工作部分尺寸及公差 ................................5.4.1 .落料凸凹模尺寸.......................................5.4.2. 冲孔凸凹模尺寸...................................... 第六章主要零部件设计.......................................6.1. 凹模的设计............................................6.2•凸模的设计............................................ 621.冲孔凸模：.............................................6.2.2. ............................................................................................ 落料凸模.....................................................6.2.3. 凸模的校核： ........................................6.3. 固定板的设计..........................................6.3.1. 凸模固定板：..........................................6.4. 模架以及其他零部件的选用 ............................. 第7章校核模具闭合高度及压力机有关参数....................7.1校核模具闭合高度.......................................7.2冲压设备的选定.......................................... 第8章设计并绘制模具总装图及选取标准件.................... 第9章结论................................................. 第一章零件设计任务零件简图：如图1-1所示材料：10号钢材料厚度：1.2mm未标注尺寸按照IT10级处理 (11) (11)1112 (13) (13) (14)15151516 16 (16)1717l-l 图1-1垫片零件图171819 J-1第二章冲裁件的工艺分析2.1工件材料由图1-1分析知：10#钢为优质碳素结构钢，具有良好的塑性、焊接性以及压力加工性能，主要用于制作冲击件、紧固件，如垫片、垫圈等。

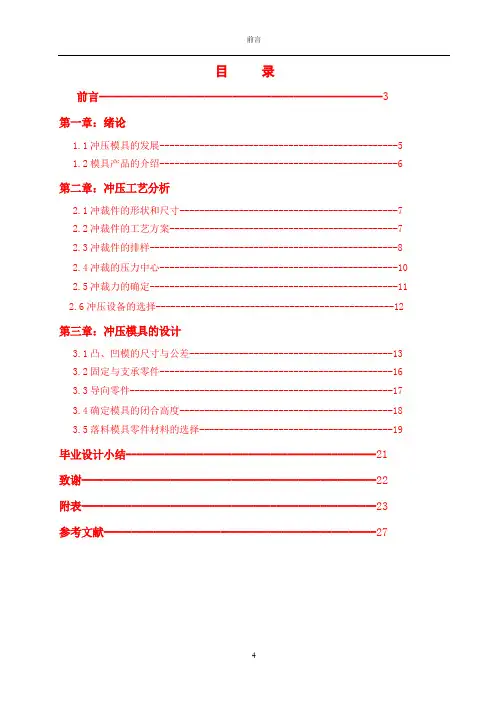

前言目录前言---------------------------------------------------3第一章：绪论1.1冲压模具的发展------------------------------------------------51.2模具产品的介绍------------------------------------------------6第二章：冲压工艺分析2.1冲裁件的形状和尺寸--------------------------------------------72.2冲裁件的工艺方案----------------------------------------------72.3冲裁件的排样--------------------------------------------------82.4冲裁的压力中心------------------------------------------------102.5冲裁力的确定--------------------------------------------------11 2.6冲压设备的选择------------------------------------------------12第三章：冲压模具的设计3.1凸、凹模的尺寸与公差-----------------------------------------133.2固定与支承零件-----------------------------------------------163.3导向零件-----------------------------------------------------173.4确定模具的闭合高度-------------------------------------------183.5落料模具零件材料的选择---------------------------------------19毕业设计小结---------------------------------------------21致谢-----------------------------------------------------22附表-----------------------------------------------------23参考文献-------------------------------------------------27江阴职业技术学院第一章绪论一、冲压模具的发展随着工业发展，工业产品的品种、数量越来越多；对产品质量和外观的要求，更是日趋精美，华气。

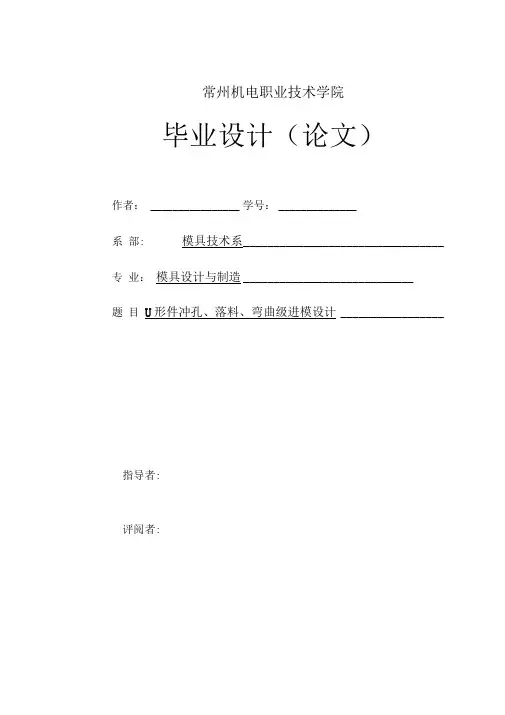

常州机电职业技术学院毕业设计（论文）作者： ________________ 学号：______________系部: 模具技术系_________________________________ 专业：模具设计与制造____________________________题目U形件冲孔、落料、弯曲级进模设计_________________指导者:评阅者:2011年4月毕业设计（论文）中文摘要该文阐述了U形件冲孔、不完全落料、弯曲、完全落料的冲压模具设计过程。

通过对制件进行冲压工艺性分析，综合考虑了产品质量要求和生产实际，确定了最佳工艺方案为冲孔-不完全落料-弯曲-完全落料，并对模具总体结构进行设计和分析论证。

对工艺参数进行精确详细的计算，正确的选择了压力设备，并对冲模零件进行设计。

设计过程中有效利用了冷冲模国家标准和典型组合，提高了模具设计效率，适应了当代模具设计要求；最后对主要模具零件的加工工艺过程及装配工艺也进行了介绍。

整个过程采用AutoCAD软件绘制模具的二维装配图和零件图，然后利用UG软件进行冲压模具设计，设计全部模具零件，完成装配。

关键词：级进模多工位AutoCAD 装配1引言 (1)2工艺分析 (2)2.1精度分析 (3)2.2材料分析 (3)2.3结构分析 (3)3工艺方案的确定 (3)4冲孔落料工作部分工艺设计4.1毛坯展开尺寸计算 (4)4.2排样 (4)4.3材料的利用率 (6)4.4计算冲压力 (7)4.5计算压力中心 (7)4.6压力机的初选择 (8)4.7凸凹模刃口尺寸计算 (8)5弯曲模工作部分工艺计算5.1凸模圆角半径 (10)5.2凹模的圆角半径 (10)5.3凹模深度 (10)5.4凸、凹模间隙 (10)5.5凸凹模横向尺寸及公差 (11)5.6模架的选择 (12)5.7 其他主要零部件的设计参考文献 (12)改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。

26D i e and M oul d Technol ogy N05．2008文章编号：1001—4934(2008)05—0026—02先落料后冲孔的级进模设计俞弘伯，金勤明(苏州技师学院机电工程系，江苏苏州215007)摘要：介绍了一副先落料后冲孔的级进模，该模具吸取了级进模的优点以及制件材料的特性，在结构上成功地运用了弹性顶件装置，使落料后的料片得以继续进行冲孔加工。

最终使有平面度要求的小孔零件在级进模中得到成功加工。

关键词：冲压；模具结构；工艺中图分类号：T G386．2文献标识码：BA bst r ac t：A pr ogr e s s i ve punc hi ng di e w i t h s ucces s i ve pr oce s s es of bl anki ng a nd pi er ci ng w asi nt r oduc ed，w hi c h has abs or be d t he adva nt a ge s of pr ogr e s s i ve di e a nd t he charact er i s t i cs ofpr oduc t m a t e r i a l．A n e l a st i c ej ect i ng devi ce w as appl i ed i n t he di e t o m ak e i t pos s i bl e f or t he s heet t o be punc hed af t er t he bl anki ng pr oc ess．T he par t s w i t h s m al l hol es a nd f l at nes s r equi r em e nt s cou l d be s uccess f ul l y punc hed by t hi s pr o gr es s i ve di e．K e yw or ds：punc hi ng；di e s t r uct ur e；pr oces s0引言级进模在冲裁时，通常经冲孔、落料，制件脱离条料落在凹模型腔孔内，从模具下面漏出。

在传统的工业生产中，工人生产的劳动强度大、劳动量大，严重影响生产效率的提高。

随着当今科技的发展，工业生产中冲压模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。

冲压模具的自动送料技术也投入到实际的生产中，冲压模具可以大大的提高劳动生产效率，减轻工人负担，具有重要的技术进步意义和经济价值。

本文介绍了级进模冷冲压成形过程，并且简要分析了坯料形状、尺寸，排样、裁板方案，冲压工序性质、数目和顺序的确定。

进行了工艺力、压力中心、模具工作部分尺寸及公差的计算，并设计出模具。

还具体分析了模具的主要零部件（如凸凹模、卸料装置、垫板、凸模固定板等）的设计与制造，冲压设备的选用，凸凹模间隙调整和编制一个重要零件的加工工艺过程。

列出了模具所需零件的详细清单，并给出了合理的装配图。

通过充分利用现代模具制造技术对传统机械零件进行结构改进、优化设计、优化工艺方法能大幅度提高生产效率，这种方法对类似产品具有一定的借鉴作用。

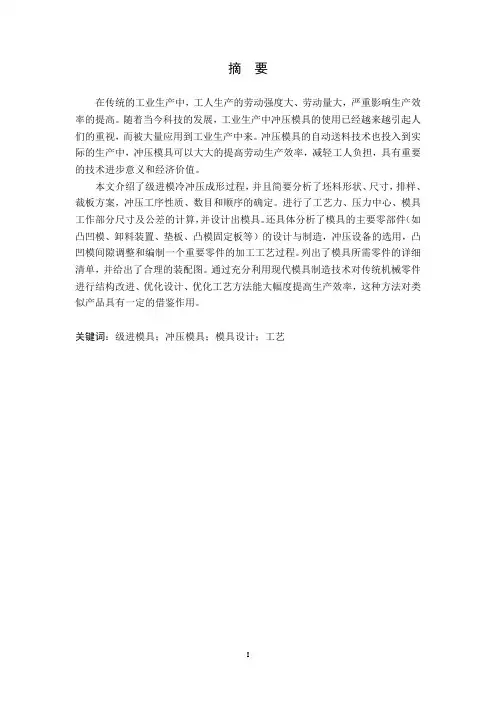

关键词：级进模具；冲压模具；模具设计；工艺In the traditional industrial production, the worker works very hard and there are too much work for them, so the efficiency is low. With the development of the science and technology nowadays, the use of punching die in the industrial production gain more attention, and be used in the industrial production more and more. Self-acting feed technology of punching die is also used in production, punching die could increase the efficiency of production and could alleviate the work burden，so it has significant meaning in technologic progress and economic value.This article describes the anti-theft lock picks cold stamping process ，and a brief analysis of the blank shape, size, layout, the Conference Board, stamping processes in nature, number and sequence determination. For the process, the center of pressure, the die size and the tolerance of the calculation, design mold. Also analyzes the mold of the main components (such as punch and die and dump devices, slates, Punch plate, etc.) design and manufacturing, stamping equipment selection, punch-gap adjustment and establishment of a vital parts machining process. Die requirements set out a detailed list of parts, and gives a reasonable assembly. By fully utilizing modern manufacturing technology to mold traditional mechanical parts for structural improvements, design optimization, Process optimization methods can greatly enhance production efficiency, the method of similar products have some reference.Key words: anti-theft lock picks；punching die；Mold design; process目录1 综论 (1)1.1 冲压的定义和特点 (1)1.2 冲压基本工序 (2)1.3 冲压模具 (3)1.3.1冲压模具的定义 (3)1.3.2冲压模具的分类 (4)1.4 我国冲压技术的现状 (4)1.5 冲压技术的发展趋势 (4)1.6 冲压模具的设计步骤 (6)1.6.1取得必要的资料 (6)1.6.2确定工艺方案及模具结构形式 (6)1.6.3进行必要的工艺计算 (6)1.6.4模具的总体设计 (7)1.6.5模具主要零部件的结构设计 (7)1.6.7选定冲压设备 (7)1.6.8绘制模具总图 (7)1.6.9绘制各非零件的零件图 (7)1.7.0填写模具记录卡和编写冲压工艺文件 (8)2冲压工艺设计 (8)2.1 冲压件的工艺性分析 (8)2.1.1结构工艺性 (8)2.1.2尺寸精度与粗糙度 (9)2.1.3冲裁件的材料 (9)2.2 工艺方案的确定 (9)3 冲压模具总体结构设计 (10)3.1 模具类型 (10)3.2 操作与定位方式 (10)3.3 卸料与出件方式 (10)3.4 模架类型及精度 (11)4 模具设计工艺计算 (12)4.1 排样设计与计算 (12)4.2 冲压力的计算 (12)4.3 压力中心的确定 (13)4.4 冲裁模间隙的确定 (13)4.5 刃口尺寸的计算 (14)4.5.1刃口尺寸计算的基本原则 (14)5 模具零件的设计 (16)5．1 工艺零件的结构设计 (16)5.1.1冲孔凸模的设计 (16)5.1.2卸料板的设计 (16)5.1.3导料板的设计 (18)5.1.4导正销 (18)5.2 辅助零件的结构设计 (18)5.2.1选择模架 (18)5.2.2模柄 (19)5.2.3模具的闭合高度 (19)6冲压工艺过程卡 (21)结论 (22)谢辞 (23)参考文献 (24)1.1 冲压的定义和特点冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。

摘要冲压成型是金属成型的一种重要方法，它主要适用于材质较软的金属成型，可以一次成型形状复杂的精密制件。

本课题就是将室内门门锁锁扣板作为设计模型，将冷冲模具的相关知识作为依据，阐述冷冲模具的设计过程。

本设计进行了冲孔落料级进模的设计。

文中简要概述了冲压模具目前的发展状况和趋势。

对产品进行了详细工艺分析和工艺方案的确定。

按照冲压模具设计的一般步骤，计算并设计了本套模具上的主要零部件，如：凸模、凹模、凸模固定板、卸料板、挡料销、导正销等。

模架采用标准模架，选用了合适的冲压设备。

设计中对工作零件和压力机规格均进行了必要的校核计算。

此外，本模具采用始用挡料销和固定挡料销。

落料凸模内装有导正销，保证了工件上孔和外形的相对位置准确，提高加工精度。

如此设计出的结构可确保模具工作运行可靠和冲压产品大批量生产的要求。

本设计对指定工件进行的级进模设计，利用Auto CAD软件对制件进行设计绘图。

明确了设计思路，确定了冲压成型工艺过程并对各个具体部分进行了详细的计算和校核。

如此设计出的结构可确保模具工作运用可靠，保证了与其他部件的配合。

并绘制了模具的装配图和零件图。

本课题通过对工件的冲压模具设计，巩固和深化了所学知识，取得了比较满意的效果，达到了预期的设计意图。

关键词：模具；级进模；冲孔；落料Abstract: Stamping is an important method of metal forming, it is mainly applied to relatively soft metal forming, can be a molding of precision parts of complex shape. This topic is to petrochemical, chemical, electric power industries in the flange gasket sealing structure as a design model, Die related knowledge as a basis to explain the design process of Die.The design of the banking and punching progressive modulus design.This paper briefly outlined the Stamping Die current development status and trends.The product of a detailed analysis and the identification process.Stamping die design in accordance with the general steps to calculate and design the sets on the main mold parts,such as:punch and die.Punch plate,feet behind the sales,marketking and other derivative is.Die-standard model planes,to choose a suitable stamping equipment.Dsign work on the parts and specifications will press for the necessary checking caculation.In addition,the die block used only with marketing materials and immovable the marketing materials.Blanking punch contents is a derivative sales,and guarantee the workpiece and the shape of the holes in the relative position,imprve processing accuracy.So the structure is designed to ensure reliable operation of die stamping products and mass production requirements.The design of the suspension by the progressive die design, the use of Auto CAD software to design parts drawing. Clear design ideas, determine the process of stamping and forming part of the various specific details of the calculation and verification. The structure of such a design die is used to ensure reliability, ensure coordination with other components. And the mapping of the mold assembly and part drawings.Suspension of the project through the stamping die design, consolidate and deepen the knowledge, and achieved satisfactory results, to achieve the desired design intent.Keywords: stamping die; stamping molding; die design；blanking目次摘要 (1)Abstract: (2)1 绪论 (5)1.1、冲压模具概述 (5)1.2、模具在工业中的地位 (5)1.3、冷冲模具的发展 (6)1.4、模具CAD/CAE/CAM正向集成化、三维化、智能化和网络化方向发展 (7)1．4．1模具软件功能集成化 (7)1．4．2模具设计、分析及制造的三维化 (7)1.5由于本课题设计的模具为级进模，故在这里进行简单的介绍。

设计说明书院系机械工程班级095专业材控姓名杨山虎学号0901102B573指导教师谢老师评分日期目录第一章零件设计任务 (1)第二章冲裁件的工艺分析 (2)2.1工件材料 (2)2.2工件结构形状 (2)2.3工件尺寸精度 (2)第三章冲裁工艺方案 (3)第四章模具结构形式的选择 (4)4.1模具的类型的选择 (5)4.2卸料装置 (5)4.2.1．条料的卸除 (5)4.2.2卸料方式 (5)4.3定位装置 (5)4.3.1．送料形式 (5)4.3.2．定位零件： (5)4.4.模架类型及精度 (5)4.4.1．模架 (5)4.4.2.精度 (6)第五章冲压工艺计算： (7)5.1．排样 (7)5.1.1．排样方案分析 (7)5.1．2．计算条料宽度 (7)5.1.3．确定布距： (8)5.1.4．计算材料利用率 (8)5．2．冲压力计算 (9)5.2.1．冲裁力计算 (9)5.2.2．卸料力、顶件力的计算 (10)5.3．压力中心的计算 (11)5.4．模具工作部分尺寸及公差 (11)5.4.1．落料凸凹模尺寸 (11)5.4.2．冲孔凸凹模尺寸 (12)第六章主要零部件设计 (13)6.1．凹模的设计 (13)6.2．凸模的设计 (14)6.2.1.冲孔凸模： (15)6.2.2.落料凸模 (15)6.2.3．凸模的校核： (15)6.3．固定板的设计 (16)6.3.1.凸模固定板: (16)6.4．模架以及其他零部件的选用 (16)第7章校核模具闭合高度及压力机有关参数 (17)7.1 校核模具闭合高度 (17)7.2 冲压设备的选定 (17)第8章设计并绘制模具总装图及选取标准件 (18)第9章结论 (19)第一章零件设计任务零件简图：如图1-1 所示材料：10号钢材料厚度：1.2mm未标注尺寸按照IT10级处理.图1-1 垫片零件图第二章冲裁件的工艺分析2.1工件材料由图1-1分析知：10#钢为优质碳素结构钢，具有良好的塑性、焊接性以及压力加工性能，主要用于制作冲击件、紧固件，如垫片、垫圈等。

铜片冲孔落料级进模设计摘要本设计题目为铜片冲孔落料级进模模设计，体现了冲孔落料类零件的设计要求、内容及方向，有一定的设计意义。

通过对该零件模具的设计，进一步加强了设计者冲裁模设计的基础知识，为设计更复杂的冲裁模具做好了铺垫和吸取了更深刻的经验。

本设计运用冲压工艺及模具设计的基础知识，首先分析了工件的工艺要求，为选取排样的类型做好了准备；然后估算了板料的选取，便于导尺的宽度及确定排样的方法；最后分析了工件的特征，确定模具的设计参数、设计要点及自动漏料装置。

本工件为薄板的冲孔落料见，且工件的料厚较薄，所以在选取压力机是不宜过大，材料上说铜料的屈服强度也没有钢料的大，工件的尺寸较小设计时必须考虑设计一个能在冲孔落料时的剪切力小于材料的屈服强度以免冲裁力过大冲出废件。

关键词：冲裁模冲裁极限强度AbstractBlank and Prerce Grogressive DiesThis design topic hurtles bore to fall to anticipate class to enter a mold mold design for the copper, body now the blunt bore fall to anticipate a type of spare parts of design request, contents and direction, there is certain design meaning.Pass the design to the spare parts' molding tool, strengthened designed further blunt cut the foundation knowledge of[with] mold design, for design more complicated of blunt cut a molding tool to have done cushion and absorbed deeper experience.This design usage blunt press the foundation knowledge of craft and molding tool design, analyzed the craft of the work piece a request first, have done preparation for the type that the selection lines up kind;Then the selection estimating plank to anticipate, easy to lead the method of the width and assurance row kind of Chinese foot;Analyzed the characteristic of work piece finally, make sure the design parameter, design important point of molding tool and leak to anticipate device automatically.This work piece falls to anticipate to see for the blunt bore of lamella, and the work piece anticipate thick thinner, so Be selecting by examinations pressure machine is should not lead greatly, say on the material the copper anticipates accepts defeat strength to also have no steel to anticipate of big, the size of work piece is smaller to design have to consider to design 1 can while hurtling the bore fall to anticipate of shearing and slicing the dint is small to accept defeat strength in the material in order to prevent blunt once cut dint to rush out to discard a piece greatly.Keyword：blanking die blanking ultimate目录摘要 (I)绪论 (4)第1章冲裁工艺规程的编制 (7)1.1工艺分析、排样设计 (7)1.2工艺方案的确定 (9)第2章冲压模结构设计 (10)2．1模具结构形式的选择与确定 (10)第3章模具设计的有关计算 (11)3．1冲压力与压力中心的计算，初选压力机 (11)3．2模具主要零件和主要工作机构的设计与标准化 (14)第4章绘制模具总装图 (28)4．1模具零件材料选用一览表 (28)结束语 (30)致谢 (31)参考文献 (32)绪论目前，我国冲压技术与工业发达国家相比还相当的落后，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达的国家尚有相当大的差距，导致我国模具在寿命、效率、加工精度、生产周期等方面与工业发达国家的模具相比差距相当大。

第1章绪论模具是现代工业，特别是汽车、拖拉机、航空、无线电、电机、电器、仪器、仪表、兵器、日用品等工业必不可少的工艺装备。

锻件、冲压件、压铸件、粉末冶金零件以及非金属零件，如塑料、陶瓷、橡胶玻璃等制品都是用模具成型的。

模具技术直接影响制造业的发展、产品更新换代能力和产品竞争能力。

模具工业潜力很大，前景广阔。

近十多年来，美国、日本、德国等发达国家的模具总产值已超过机床总产值。

模具技术进步极大地促进了工业产品生产发展，因而深受赞誉。

美国工业界认为“模具工业是美国工业的基石”；在日本，模具被誉为“进入富裕社会的原动力”；在联邦德国，模具被冠之以“金属加工业中的帝王”之称；在罗马尼亚，有“模具就是黄金”之说。

可见模具工业在世界各国经济发展中具有极其重要的地位。

模具技术已成为衡量一个国家产品制造水平的重要标志之一。

模具高级技工在冲模制造流程中的中心地位是无可代替的，他们对保证模具质量、提高产品的市场竞争里起着非常重要的作用。

为适应现代制造业发展和产品技术既不的需要，加快高级技能人才的培养。

模具作为一种高附加值的技术密集产品，它的技术水平已经成为衡量一个国家制造业水平的重要评价指标之一。

而要提高模具技术水平不但要有先进的制造设备，更重要的是有掌握先进制造设备的人才。

人力资源是企业最重要的战略资源，它决定这企业长远的，持续的发展。

目前，很多从事模具制造的企业已注意到人才的重要性，特别是随着高档水平模具的需要不断增加，对人才素质的要求也越来越高。

所以企业在购置数控加工设备的同时要加人才的培训。

目前，专门针对培养掌握先进模具制造技术的高、中级技术人才的教材又比较少，开展这方面培训工作比较困难,冷冲压生产是当代金属加工领域的重要手段，冷冲模是冲压生产中必不可少的主要工艺装备。

现代工业产品的发展在很大程度上取决于冲模制造的发展水平，可以认为，模具制造行业已成为国民经济的基础工业之一。

冷冲压加工是在常温下，利用压力机的压力，通过冲模对各种不同规格尺寸的材料进行加工，制成所需要形状和尺寸的零件。

垫圈冲孔落料级进模设计目录1 冲压件的工艺分析 (1)1.1 零件工艺性分析 (1)1.2 冲裁工艺方案的确定 (2)1.3 零件工艺计算 (2)1.3.1 排样计算 (2)1.3.2 冲压力计算 (3)1.3.3 压力中心计算 (4)1.4 冲压设备的选用 (5)2 模具结构的设计 (6)2.1 模具零部件结构的设计 (6)2.1.1 标准模架的选用 (6)2.1.2 卸料装置的设计 (7)2.1.3 其他零部件结构的设计 (8)2.2 冲模刃口尺寸及公差的计算 (9)2.2.1 冲孔部分 (9)2.2.2 落料部分 (10)2.3 确定各主要零件结构设计及尺寸计算 (11)2.3.1 凹模结构的设计 (11)2.3.3 凸模的结构设计及尺寸计算 (12)2 冲压件的工艺分析2.1 零件工艺性分析工件垫圈为图2-1所示的落料冲孔件，材料为Q235钢，材料厚度为2mm，生产批量为大批量。

图2-1 垫圈工件图工艺性分析内容如下：（1）材料分析对于冷冲压所用的材料，不仅要满足设计的技术要求标准，还应当满足冲压的工艺要求。

主要应该具备一下几点：①应当有良好的可塑性。

②应该具备抗压失稳起皱的能力。

③应该具备光洁、平整、无缺陷损伤的表面状态。

④材料的厚度公差和外形尺寸公差应该符合国家标准。

Q235为普通碳素结构钢，抗剪强度为300Mpa，具有较好的冲裁成形性能。

（2）结构分析零件形状简单、对称，由圆弧和直线组成，对冲裁加工较为有利。

但孔边距较小，故不适合精度要求高的冲压工序。

（3）精度分析一般冲裁件内外所能达到的经济精度为IT14，该孔中心与边缘距离尺寸公差为±0.2mm。

将以上精度和零件简图中所标注的尺寸公差相比较，可认为该零件的精度要求能够在冲裁加工中得到保证。

由以上分析可知，该零件可以用普通冲裁的加工方法制得。

三个孔的中心在同一条直线上的位置精度满足形位公差要求。

2.2 冲裁工艺方案的确定零件为一落料冲孔件，可提出的加工方案如下：方案一：先落料，后冲孔，采用两套单工序模生产。

题目：冲孔、落料连续模专业：07材料成型及控制工程姓名：孙晓洁学号：0729401129目录第一章零件设计任务第二章冲裁件的工艺性分析第三章冲裁工艺方案第四章模具的基本结构4.1模具的类型选择4.2条料（工件）送进与定位方式4.3卸料装置4.4导向方式4.5模具的正装关系4.6模架类型及精度第五章冲压工艺计算5.1排样5.2冲压力计算5.3压力中心计算5.4冲模刃口尺寸的计算5.5凸模组件及结构设计5.6凹模设计5.7模架的标准选择第六章具体零件尺寸细化6.1挡料销6.2导料板6.3导正销6.4弹性卸料装置6.5螺钉和销钉等定位元件的尺寸和位置6.6精度要求6.7模具闭合高度6.8卸料板的设计6.9卸料板上的垫板设计6.10凸模固定板的设计第七章结论第一章零件设计任务零件简图：如下图所示材料：冷轧钢Q235材料厚度：1.5mm所有尺寸按IT8精度处理第二章冲裁件的工艺性分析2.1工艺材料分析材料选择为Q235A型，=375~470MPa，这里取400MPa。

材料能b满足一般工程结构及普通零件的性能要求。

2.2工件结构分析工件结构形状相对简单，有三个圆孔，孔与边缘之间的距离b为12mm，材料厚度t为1.5mm，b>t, 满足冲裁的工艺性（见《模具设计1基础与模具CAD》P17页冲裁工艺性要求）。

2.3工件尺寸精度根据零件设计要求，所有尺寸精度为IT8，需采用精密冲裁。

但精密冲裁结构相对复杂，可以先使用普通冲裁，后使用修整程序。

第三章冲裁工艺方案完成此工件需要冲孔、落料两道工序。

其加工工艺方案分为以下3种：1、方案一：单工序模生产，先冲孔，后落料;2、方案二：复合模生产，冲孔——落料复合冲压；3、方案三：连续模生产，冲孔——落料连续冲压。

各模具结构特点及比较如下表：根据分析结合相关方面分析：方案一模具简单，但不能满足制件的精度要求。

方案二能满足制件的精度要求，但复合模必须用到凸凹模，但凸凹模有最小壁厚要求，材料厚度为1.5mm，则最小壁厚为3.8mm。

1．冲压件的工艺性分析所要求冲压制件为空调垫片。

要求大批量生产，材料厚度为 2mm 。

此工件只有落料和冲孔两道工序，材料为纯铝，具有良好的冲压性能，适合冲裁。

工件结构简单对称，有一个Ф260 +0.24 的孔，孔与边缘之间的距离也满足要求，最小壁厚 9mm （Ф260 +0.24 的孔与边缘之间的壁厚），工件的尺寸精度较低，由公差表查出工件精度为IT12~IT13级，普通冲裁可以满足要求。

零件大端转角处的转角半径均给定为R=3mm，满足冲裁件结构要求，也不影响零件的使用性能。

零件小端为R=10的半圆，与直线为相切交接。

零件图2．冲压工艺方案的确定工件的完成需要冲压落料两道基本工序，可以有以下三种工艺方案。

方案一：先落料→后冲孔，采用单工序模具生产。

方案二：落料-冲孔复合冲压，采用复合模具生产。

方案三：冲孔-落料级进冲压，采用级进模具生产。

方案一模具结构简单，但需要两道工序两副模具，成本高而生产效率低，难以满足大批量生产的要求。

方案二只需要一套模具，工件精度及生产效率都较高，但模具制造难度大，并且冲压后成品件留在模具上，在清理模具上的物料时会影响冲压速度，操作也不方便。

方案三也只需要一套模具，生产效率高，操作也方便，工件精度也可以满足要求。

通过对上述三种方案的分析比较，该工件的冲压生产采用方案三为最佳。

（参考文献2）3．主要设计计算3.1，排样方式的确定及其计算（图1）(图2根据工件形状和尺寸，可有以下两种排样方式。

方式一：直排（见图1）方式二：直对排（见图2）排样的各种参数计算见下表：（参考文献3）通过对两种排样方法各种参数的对比，可见直对排的材料利用率比直排高，应采用直对排。

冲压设计成隔位冲压，可显著减少废料。

隔位冲压就是将第一遍冲压以后的条料水平方向旋转 180 0，再冲压第二遍，在第一次冲裁的间隔中冲出第二部分工件。

3.2，冲压力的计算模具采用的是级进模，拟选弹性卸料、下出件。

冲压力的各种计算见下表：（参考文献3）则冲压工艺的总冲裁力FF=P1+PT +PX +P2=36871.36 N3.3，压力中心的确定及相关计算按比例画出凹模型口的形状，如下图3设定坐标系X0Y ，将坐标原点建立在对称中心线上，将零件周边分成L 1、、L2、……L7基本线段，求各线段的重心位置。

手柄冲孔、落料级进模的设计与制造（）指导教师：一、前言模具是工业生产中使用极为广泛的基础工艺装备。

在汽车、电机、仪表、电器、电子、通信、家电和轻工等行业中，60%~80%的零件都要依靠模具成形，并且随着近年来这些行业的迅速发展，对模具的要求越来越迫切。

精度要求越来越高，结构也越来越复杂，用模具生产制件所表现出来的高精度、高复杂性、高一致性、高生产效率和低消耗，是其他加工制造方法所不能比拟的。

模具生产技术的高低，已成为衡量一个国家产品的制造水平的重要标志。

目前，国内模具工业发展很快，其产值已超过机床工业的产值。

我国模具工业作为一个独立的新型的工业，正处于飞速发展阶段，已成为国民经济的基础工业之一，其发展前景十分广阔。

据预测，未来我国将成为世界的制造中心，这更加给模具工业带来前所未有的发展机遇和空间。

但由于我国模具工业起步较晚，底子薄―九五‖期间虽有较快发展，但与发达国家相比，差距还相当大。

许多模具还需要进口，模具制造高级人才也供不应求。

为进一步加快我国模具工业的发展，基本任务之一就是加快人才的培养，普及先进的模具设计与制造技术，培养模具专业的高级人才。

为满足模具制造业对技术工人的需求，很多职业技能培训学校都开设了模具制造相关专业，而目前我国模具制造工还没有成为独立的专业工种，还没有统一的模具制造专业教学大纲和教材，也没有统一的技能鉴定标准，各学校和企业都只能在摸索中自行组织安排，这种状况显然不利于该专业的发展和人才培养的规范性。

三百六十行，各行各业对从业人员都有自己特有的职业技能要求。

从业人员必须熟练掌握本行业、本岗位的职业技能，具备一定的包括职业技能在内的职业素质，才能胜任工作，把工作做好，为社会做出应有的贡献，实现自己的人生价值，在激烈的市场竞争中立于不败之地。

在此次毕业设计当中，我设计的产品零件是一个手柄。

该产品采用级进模加工成型。

经过本人的努力，查阅了大量资料，加上指导老师的精心指导，完成了此副模具的设计。
