2010年6月第二周结构技术问题汇总1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数?答:未考虑。
施工图中长期挠度可以选择是否考虑,但对混凝土梁挠度结果影响不大。
2、平面不规则结构,SATWE计算到第二步停止答:主要是选用VSS求解器导致的,该求解器不能取过多振型。
可使用模拟一+LDLT计算。
模拟三程序强制使用VSS求解,也不能使用模拟三。
3、异形柱截面尺寸位置保持不变,使用不同的布置方式(改变角度等),异形柱配筋计算结果差别大答:SATWE对PMCAD的建模数据进行重新整理,对异形柱,SATWE以腹板形心作为计算定位点。
对PMCAD中对称布置的异形柱,要保证两对称柱子的腹板同时沿竖向或横向,此时生成的计算简图一致,配筋也对称。
4、混凝土箱型截面施工图出不了?梁截面为箱型,而平法表示却为矩形,截面配筋也是矩形?答:梁施工图中无该类型处理。
但SATWE计算是正确的。
5、不计算地震作用时,没有剪力墙轴压比输出,如何查看?答:将本工程拷贝到另一文件夹中,此时选择计算地震作用,烈度可以随便选,该模型计算的墙轴压比可供设计。
6、筏板标高与上部结构什么关系?答:08版基础CAD与上部PMCAD中使用同一标高,即坐标系一致,两者关联,所以在进行基础设计时要保证上部标高符合实际。
05版基础与上部标高是独立的,设置相对正负0的标高就可以。
7、有无地下室,其计算的上部结构位移差别较大?答:因为该模型地下室层数多,共4层,取的地下室约束 m值为3,较小,这样计算的地上部分位移要大一些。
可将m值取10或直接设为-4,即嵌固,这样有无地下室计算的位移是很接近的。
8、2层的底部框架结构,非抗震,砌体结构辅助设计计算通过了没问题,但是底框-抗震墙结构三维分析,计算参数中选不计算水平地震力,生成SATWE数据文件及数据检查无错误,但是到第2步SATWE内力及配筋计算却出错!请问是什么原因?答:底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕,SATWE中不再计算。
2010年6月第二周结构技术问题汇总1、SATWE弹性挠度计算中是否考虑了中梁刚度放大系数?答:未考虑。
施工图中长期挠度可以选择是否考虑,但对混凝土梁挠度结果影响不大。
2、平面不规则结构,SATWE计算到第二步停止答:主要是选用VSS求解器导致的,该求解器不能取过多振型。
可使用模拟一+LDLT计算。
模拟三程序强制使用VSS求解,也不能使用模拟三。
3、异形柱截面尺寸位置保持不变,使用不同的布置方式(改变角度等),异形柱配筋计算结果差别大答:SATWE对PMCAD的建模数据进行重新整理,对异形柱,SATWE以腹板形心作为计算定位点。
对PMCAD中对称布置的异形柱,要保证两对称柱子的腹板同时沿竖向或横向,此时生成的计算简图一致,配筋也对称。
4、混凝土箱型截面施工图出不了?梁截面为箱型,而平法表示却为矩形,截面配筋也是矩形?答:梁施工图中无该类型处理。
但SATWE计算是正确的。
5、不计算地震作用时,没有剪力墙轴压比输出,如何查看?答:将本工程拷贝到另一文件夹中,此时选择计算地震作用,烈度可以随便选,该模型计算的墙轴压比可供设计。
6、筏板标高与上部结构什么关系?答:08版基础CAD与上部PMCAD中使用同一标高,即坐标系一致,两者关联,所以在进行基础设计时要保证上部标高符合实际。
05版基础与上部标高是独立的,设置相对正负0的标高就可以。
7、有无地下室,其计算的上部结构位移差别较大?答:因为该模型地下室层数多,共4层,取的地下室约束 m值为3,较小,这样计算的地上部分位移要大一些。
可将m值取10或直接设为-4,即嵌固,这样有无地下室计算的位移是很接近的。
8、2层的底部框架结构,非抗震,砌体结构辅助设计计算通过了没问题,但是底框-抗震墙结构三维分析,计算参数中选不计算水平地震力,生成SATWE数据文件及数据检查无错误,但是到第2步SATWE内力及配筋计算却出错!请问是什么原因?答:底框结构的楼层地震剪力在“砌体结构辅助设计”中已经计算完毕,SATWE中不再计算。
PKPM工程造价软件常见问题及解决方法一、建筑模型部分(一)选择定额1、客户拷贝工程文件夹到其他电脑上经常会丢失自定义定额和做法,这是为什么?如果不想丢失,都有哪些方法?需描述具体的操作步骤。
*这是因为客户在将工程文件夹拷贝到其他电脑再次打开时,程序会提示是否删除旧数据,客户如果选择“是”,那么原先定义的定额和做法都将被覆盖,如果不想丢失,可以点击“否”,或者建议客户在开始新建一个工程选择算量规则的时候使用“定额库复制到当前目录功能”。
该功能的具体操作如下:2、客户经常会将默认的计算规则进行相应的调整,如何恢复默认的计算规则,且使用该功能时需要注意哪些问题?*可以使用选择定额对话框中的“恢复默认值”,在使用该功能时,需要注意的有两点:第一,恢复默认计算规则实际是在第一次使用该功能时,复制一个当前设置的算量规则作为默认规则库,这样就必须保证第一次使用时设置的算量规则符合用户的科技实力打造品牌魅力要求;该步骤应由技术人员完成;第二,因为当地定额规定的算量规则有可能与有些客户要求的规则不一致,所以技术人员必须先完成该部分用户的计算规则设置,接着完成默认库的建立,最后交予用户使用,这样才能避免由用户自己完成该操作出现的错误问题。
3、如果要用别的地区的算量规则怎么办?*标准操作是在当地市场部取得后拷贝到预算软件里的算量规则文件夹下,有利于用户的查找和更换。
4、重装程序后打开工程提示定额库不存在是什么原因?*定额库的路径发生了变化,重新选择定额的路径即可,选择后提示是否删除旧数据,需要选择“否”。
(二)轴线输入1、在正交轴网里,选择了“输轴号”,但是画出来之后没有轴线?*点击“轴线显示”即可2、轴网是否能自动标号?答在建立轴网时在“输轴号”框中打勾,同时把起始轴号信息给上就可以了。
科技实力打造品牌魅力3、带角度的斜线怎么输入?*用两点直线命令,在命令行输入长度(mm)< 角度4、椭圆怎么输入?*选中椭圆命令选好圆心,在命令行输入长半轴短半轴旋转角精度。
PKPM常见问题及详解:结构篇1、钢梁拼接处用内力设计一般就能满足设计要求,为什么还要采用等强设计?答:从概念上讲,拼接位置是构件的连续位置,如果按照内力进行拼接位置节点设计势必造成该位置承载力比连续部位要弱,该位置成为薄弱部位,在强风强震,及其他偶然情况下都很可能率先破坏,造成连续倒塌等安全隐患,所以该位置按等强设计是十分必要的。
这里说的概念设计是从抵抗不利情况出发的,我们在设计时考虑的地震作用一般为多遇地震作用,也就是小震情况,而我们要通过概念设计以及相关构造保证在设防地震(中震)以及罕遇地震作用甚至是极罕遇地震下的结构安全,此时结构中很多构件出现塑性,在此情况,如果拼接节点是先于构件破坏的,那么整个结构成为机构,后果不堪设想。
从规范角度来说,抗规8.2.8等条文也提到了等强连接设计以及强节点弱构件的相关验算,足见节点的重要性。
2、根据门式刚架规范4.1.3条条文说明“当屋面均布荷载标值取0.5KN/m2时,可不考虑最不利布置”计算屋面连续檩条时活荷载取0.5kN/m2时,就可以不考虑其最不利布置?答:首先在考虑此条时应根据具体情况而定,规范中规定“本条所指的活荷载仅指屋面施工及检修时的人员荷载”同时此条表述与旧版规程类似。
首先该条继承了旧规程3.2.2的说法是主要针对刚架构件而言的,刚架构件一般包括刚架梁、柱构件,对于檩条、墙梁等围护构件的计算新版规范没有单独提出,旧版规程则提出“屋面构件计算时的活荷载取值大于刚架构件计算时的取值是合理的”。
活载不利布置是一般活荷载的一种属性,即可变荷载存在加载位置的随机性,例如楼面或楼面各个房间在不同时间呈现不同的人员分布,屋面雪荷载随着背阴、向阳位置、遮挡及随着太阳位置的变化,对于雪的融化及再次冻结都会产生影响,所以门式刚架规范中4.3.5也考虑了类似不利布置的情况。
规范4.1.3条的规定认为人员及检修荷载取到相应数值时按照一次性加载也有较大概率能够包络活载不利布置的情况,对于雪荷载等其他活荷载类型还要根据具体情况而定。
PKPM系列软件常见问题解答PKPM系列软件常见问题解答一,建模:1, 悬空梁:有时在用总刚计算有悬臂梁的模型时,总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法,形成了被软件认为是悬空梁的构件,再用总刚计算就会显示出错,计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2,悬臂梁:有时在输入模型时,由于疏忽定义的轴线没有相交,再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型,免得为后面计算带来不必要的麻烦。
3,错层梁:梁错层高差在500mm以内时,低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时,可以定义错层梁计算。
4,斜梁:在遇到斜屋面建模时,往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm 高的短柱,以便传递荷载及内力给框架柱。
添加的短柱超筋不用管,它只是起将斜梁内力传递给框架柱。
5,斜墙:PMCAD不能考虑到墙节点的变化,所以在TAT和SATWE里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6,遮阳板:可定义在楼层处,不影响计算结果。
7,多塔错层:当多塔层高不同时,可以在多塔定义中修改不同塔的层高,从而实现错层。
最高的塔定义为1号塔,依此类推。
8,一柱拖二梁:当两个梁不在同一直线上时(如图1),在柱内两节点处加刚性梁(200×300)以封闭房间,传递荷载(如图2)。
29,一柱抬二柱、上柱大偏心:前者在柱间加刚性梁,后者也设刚性梁。
(分别如图3、图4)10,复连通结构:也就是“回”字型结构,若为板柱结构则需加设虚梁(如图5)11,铰接梁定义:PKPM建模中,梁梁交点不能都是铰接12,斜撑:SATWE中钢斜撑两端点连接处都为铰结,混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层,则在每层斜撑定义的节点处人为定义为刚结;柱间斜撑在PMSAP中可以建模,SATWE中只能拉在层间处,若要定义柱间斜撑则必须多建立一个标准层。
PKPM结构系列软件常见问题及解析一、门式刚架中只承担山墙风荷载,而不承担竖向荷载的一类抗风柱是否考虑计算长度放大系数η?答:对于摇摆柱,其两端铰接,柱本身不为结构整体提供抗侧刚度,同时它要承担竖向荷载,其他柱子必须为摇摆柱提供侧向支承,因此需要考虑对于其他刚架柱的计算长度放大系数η。
对于只承担风荷载,不承受竖向荷载的一类抗风柱,对于刚架柱的稳定没有明显的不利作用,计算长度系数的放大系数不需要考虑。
二、 2同一个门式刚架模型,将地基承载力特征值分别设为fak=245Kpa和fak=155kpa,为什么两次计算结果柱下独立基础的尺寸相同?答:如下图查看两柱下基础计算结果文件:发现两模型的计算结果地基最大反力Pmax均小于各自修正后的地基承载力特征值,而最小反力Pmin则接近于0,且两次计算基础零应力区控制比例均为0,所以判断两个柱下基础底面尺寸由零应力区控制,此时要满足最小反力大于0,独基尺寸就与修正后的地基承载力特征值没有直接关系了。
三、 STS钢结构二维设计右下工具栏中的“用钢量”是如何统计的?是否考虑了横向加劲肋等重量?答:程序直接采用截面面积乘以构件长度再乘以钢材容重得到钢材用量,且不会乘以调整系数,所以其他配件,像构件中的加劲肋并未统计在其中。
四、门刚规范规定:支撑拉杆长细比400,压杆长细比180,为何门式刚架三维和二维设计的结果值在小于以上限值时,显示超限?答:门式刚架设计中,对于拉杆需要在验算规范选择门式刚架规范验算,勾选程序自动确定容许长细比,同时杆件定义为单拉杆或在墙面设计中柱间支撑按照单拉杆进行设计,此时程序按照拉杆长细比限值控制。
对于压杆,其容许长细比不一定是180,门规3.4.3规定地震作用组合控制构件设计时,柱长细比按150控制,可根据实际情况控制长细比。
五、门式刚架梁考虑隅撑对钢梁弹性约束时,程序是否判断门刚规范对于隅撑的要求(如隅撑上支撑点位置低于檩条中心)?当不满足相关要求时应该如何处理?答:如果用户选择了考虑隅撑作用定义并布置了隅撑相关信息,程序不自动判断隅撑是否满足要求,直接按照布置参数考虑隅撑作用下的弹性屈曲临界弯矩Mcr,进而确定稳定系数。
PKPM不得不说的问题及解释结合在实际PKPM设计分析中遇到的问题,一并记录下来,一是为自己提醒,而是为大家提醒。
1.关于裂缝计算时考虑支座宽度对裂缝的影响。
2012.2.21解释:通常SATWE等整体分析软件在计算时不考虑柱截面尺寸,梁的计算长度以两端节点间长度计。
而计算支座裂缝需要的是柱边缘的弯矩,该弯矩通常小于节点处的弯矩。
所以按裂缝要求选梁配筋时需要对支座处的弯矩进行折减。
如果应用SATWE等整体分析软件时选择了“考虑节点刚域的影响”, 可以认为计算软件给出的弯矩已考虑了支座截面尺寸的影响,在计算裂缝时就不应该对弯矩做重复的折减了。
梁施工图中“考虑支座宽度对裂缝的影响”时,程序大约取距离支座内距边缘1/6支座宽度处的弯矩,并且降低的幅值不大于0.3倍的支座弯矩峰值。
这样可以避免过大的支座负筋配置,以利于实现强剪弱弯、强柱弱梁等设计原则。
2.satwe计算结果中关于软件在“强柱弱梁”的计算方面未执行抗震规范。
2012.2.23建筑抗震设计规范GB50011-2001第6.2.2条指出:一、二、三级框架的梁柱节点处,除框架顶层和柱轴压比小于0.15者及框支梁与框支柱的节点外,柱端组合的弯矩设计值应符合下式要求:ZMc=r|cZMb (6.2.2-1)......当反弯点不在柱的层高范围内时,柱端截面组合的弯矩设计值可乘以上述柱端弯矩增大系数。
按上述条文规定条件讨论,PKPM仅仅是将柱端截面组合的弯矩设计值直接乘上了柱端弯矩增大系数即ZMc=r|c*ZMc\' (£Mc\,为节点处柱端弯矩之和),未按式£Mc=r|c£Mb 进行计算,而梁柱节点处的弯矩在调整前是否平衡,当出现ZMb > ZMcV的情况下,就给“强柱弱梁''打了折扣。
解释:按照传统结构力学理论,节点处的梁柱弯矩之和应该是相等的,相互平衡的。
但是,satwe作为三维内力计算软件,① 节点处的梁柱弯矩平衡还可能有另一个方向的梁的扭矩来承担。

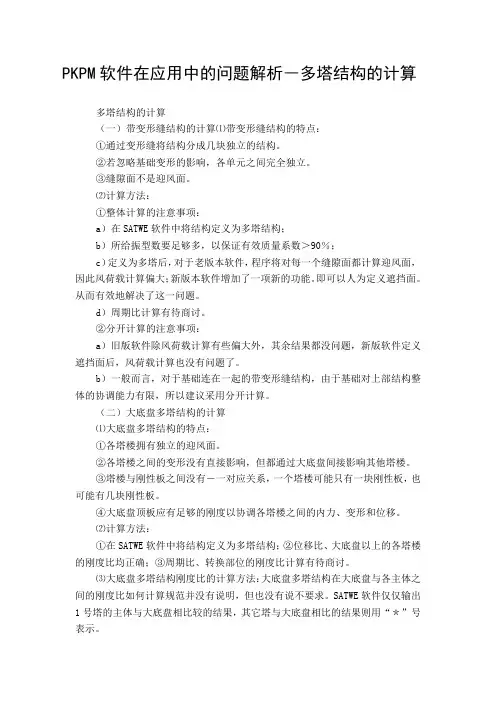

PKPM软件在应用中的问题解析―多塔结构的计算多塔结构的计算(一)带变形缝结构的计算⑴带变形缝结构的特点:①通过变形缝将结构分成几块独立的结构。
②若忽略基础变形的影响,各单元之间完全独立。
③缝隙面不是迎风面。
⑵计算方法:①整体计算的注意事项:a)在SATWE软件中将结构定义为多塔结构;b)所给振型数要足够多,以保证有效质量系数>90%;c)定义为多塔后,对于老版本软件,程序将对每一个缝隙面都计算迎风面,因此风荷载计算偏大;新版本软件增加了一项新的功能。
即可以人为定义遮挡面。
从而有效地解决了这一问题。
d)周期比计算有待商讨。
②分开计算的注意事项:a)旧版软件除风荷载计算有些偏大外,其余结果都没问题,新版软件定义遮挡面后,风荷载计算也没有问题了。
b)一般而言,对于基础连在一起的带变形缝结构,由于基础对上部结构整体的协调能力有限,所以建议采用分开计算。
(二)大底盘多塔结构的计算⑴大底盘多塔结构的特点:①各塔楼拥有独立的迎风面。
②各塔楼之间的变形没有直接影响,但都通过大底盘间接影响其他塔楼。
③塔楼与刚性板之间没有―一对应关系,一个塔楼可能只有一块刚性板,也可能有几块刚性板。
④大底盘顶板应有足够的刚度以协调各塔楼之间的内力、变形和位移。
⑵计算方法:①在SATWE软件中将结构定义为多塔结构;②位移比、大底盘以上的各塔楼的刚度比均正确;③周期比、转换部位的刚度比计算有待商讨。
⑶大底盘多塔结构刚度比的计算方法:大底盘多塔结构在大底盘与各主体之间的刚度比如何计算规范并没有说明,但也没有说不要求。
SATWE软件仅仅输出1号塔的主体与大底盘相比较的结果,其它塔与大底盘相比的结果则用“*”号表示。
①大底盘多塔结构刚度比的整体计算:根据龚思礼先生主编的《建筑抗震设计手册》提供的方法:要求在计算大底盘多塔结构的地下室楼层剪切刚度比时,大底盘地下室的整体刚度与所有塔楼的总体刚度比不应小于2,每栋塔楼范围内的地下室剪切刚度与相邻上部塔楼的剪切刚度比不宜小于1.5.②大底盘多塔结构刚度比的分开计算:a)根据《上海规程》第6.1.19条中条文说明中建议的方法:如遇到较大面积地下室而上部塔楼面积较小的情况,在计算地下室相对刚度时,只能考虑塔楼及其周围的抗侧力构件的贡献,塔楼周围的范围可以在两个水平方向分别取地下室层高的2倍左右。
PKPM系列软件常见问题一,建模:1,悬空梁:有时在用总刚计算有悬臂梁的模型时,总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法,形成了被软件认为是悬空梁的构件,再用总刚计算就会显示出错,计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2,悬臂梁:有时在输入模型时,由于疏忽定义的轴线没有相交,再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型,免得为后面计算带来不必要的麻烦。
3,错层梁:梁错层高差在500mm以内时,低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时,可以定义错层梁计算。
4,斜梁:在遇到斜屋面建模时,往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm 高的短柱,以便传递荷载及内力给框架柱。
添加的短柱超筋不用管,它只是起将斜梁内力传递给框架柱。
5,斜墙:PMCAD不能考虑到墙节点的变化,所以在TAT和SATWE里定义不了。
假设要定义那么只能在PMSAP中定义成弹性板6来计算。
6,遮阳板:可定义在楼层处,不影响计算结果。
7,多塔错层:当多塔层高不同时,可以在多塔定义中修改不同塔的层高,从而实现错层。
最高的塔定义为1号塔,依此类推。
8,一柱拖二梁:当两个梁不在同一直线上时,在柱内两节点处加刚性梁〔200x300〕以封闭房间,传递荷载。
9,一柱抬二柱、上柱大偏心:前者在柱间加刚性梁,后者也设刚性梁。
10,复连通结构:也就是"回";字型结构,假设为板柱结构那么需加设虚梁11,铰接梁定义:PKPM建模中,梁梁交点不能都是铰接12,斜撑:SATWE中钢斜撑两端点连接处都为铰结,混凝土斜撑那么为刚结。
假设钢斜撑跨越几个标准层,那么在每层斜撑定义的节点处人为定义为刚结;柱间斜撑在PMSAP中可以建模,SATWE中只能拉在层间处,假设要定义柱间斜撑那么必须多建立一个标准层。
PKPM软件常遇疑难问题解答1、问:PMCAD中若修改标准层平面布置(如增、删杆件)会影响已输入的荷载吗?答:不会,在A菜单修改完存盘退出后,应执行一遍1,2菜单内容,并且进行“输入次梁楼板”菜单应选第二项进入。
再进行3菜单看各杆件荷载值和分布,除一些因修改打断(长度有变化)的杆件上的荷载自动给删除外,其它杆件上的荷载均被保留。
2、问:结构上多塔、错层的含义是什么?如果多塔楼之间层高不同能认为是错层吗?答:结构设计上多塔、错层与日常习惯认为是有区别的,错层一般指结构中的竖向受力构件在某一层(或几层)没有与该层平面构件相连系而跨跃该层(或几层)延伸至上层,则认为有错层,多塔是指几栋建筑物或者底部几层,或者顶部几层(可能中部几层)平面构件(包括楼板)连在一起,其它各层结构自成体系,称为多塔楼结构。
多塔楼之间层高不同的楼层只要不是连接部分的楼层,其本身是各自独立受力的,不能认为是错层。
3、问:有时更版后PMCAD与基础或TAT无法接力运行是什么原因?答:由于PMCAD系列CAD软件数据共享有一定格式,软件更版一些模块作了功能的修改和补充,软件模块之间数据传递格式可能有所改变或补充,因此更版时必须将有关联的模块都进行更新,这样才能保证整体软件的数据互相连接,达到一体化运行(具体请在更版时向CAD工程部有关技术人员咨询)。
另外盗版和从非正规途径拿来的软件是完全不可能达到上述要求的,软件的接力运行是不稳定的,并且会由于数据格式上的问题造成运算结果的错误4、问:在基础软件中如何获得上部结构传给基础荷载的标准值?答:在JCCAD的“输入荷载”中选“荷载参数”在弹出窗口把恒、活荷载分项系数改为1;在EF“信息输入”弹出窗口中把恒、活荷载分项系数改为1;ZJ的“上部荷载”中的组合信息窗口,把恒、活荷载分项系数改为1;BOX“荷载输入”菜单中的“荷载分项,组合,组合值系数”将恒、活分项系数改为1,即可5、问:我们单位设计一般都是多层结构,是否只需一个PK就能满足要求?答:工程设计本身是一个系统化工作,PKPM软件针对设计特点,每个模块都是有密切联系的。
pkpm常见问题解答[优质文档首发]1.PMCAD 轴线输入中新增梁板交点,主要用于什么情况?如何操作?这是程序计算梁与板的交点,如果有交点,会将结果输出在提示区,一般不需要用户操作。
2.PMCAD 楼层组装中有设支座、设非支座、清除设置这3个功能,分别用于什么情况呢?设设非支座和清除设置2个有什么区别?当点击设支座中支座标高是用于什么,是否等同于柱底标高的设置,其能否传给JCCAD?是否用于坡地建筑柱底标高不一样的情况,如果是,那么又和直接设置柱底标高有何区别?设支座由用户指定结点上的支座,黄色三角设非支座即删除单个支座信息清除设置删除全部支座信息支座标高会修改该结点上的所有柱、墙标高,而不改变结点标高所有标高信息会传给基础模块3.新抗规对计算位移比并未提及采用强制采用刚性楼板假定,现在新版中对所有楼层采用刚性楼板假定这条什么时候勾选,什么时候不勾选?错层情况下,对所有楼层采用刚性楼板假定要不要勾选?通常情况下,我们仍然建议采用刚性楼板假定,来考察楼层的整体扭转情况,弹性楼板计算可能不能反映整体指标,如果计算局部位移比可以选择弹性楼板计算。
错层与否更刚性楼板假定不矛盾,因为我们目前的强制是有条件的,即只假定楼板平面内结点,上下高差限制为200mm。
4.SATWE参数设置中规定水平力确定方式中,有2种,分别为楼层剪力差方法(规范方法)和节点振型CQC组合方法。
什么情况下宜采用节点地震作用CQC组合方法确定所谓的规定水平力?此规定水平力与规范楼层剪力差方法有多大差异?对于具有较清楚楼层定义的一定是采用规范方法,对于楼层定义不是很清楚的建议采用规范方法,对于基本上没有楼层概念的结构,由于楼层剪力差没有办法计算,可以采用第二种方法。
两种方法的设计思想是适用于不同的情况,不好对比其差异情况。
5.位移输出文件中有2套方法输出的位移指标,如何查看结果?是否位移比在规定水平力下查看,层间位移角在老方法中查看?规定水平力的位移只需要看位移比,其它规定水平力下位移供一般参考,除了位移比以外的其它位移均需采用CQC下的位移结果。
PKPM常见问题与解答北京直销部目录一、安装问题 (1)1、软件某个模块进不去的原因? (1)2、锁没有正常驱动,怎么处理? (1)3、PAAD模块不能使用,可能原因? (1)4、V2.1版本网络版,客户端使用PMCAD时,经常出现出错或者报错?25、网络版程序,服务器能用,客户端不能用? (2)6、提示本机时间不对? (2)7、重装PKPM时,若遇到选项如何选? (2)8、装载动态库失败 (2)9、网络映射版PKPM,不能进入剪力墙施工图部分,其他模块没问题。
怎么解决? 310、WIFI与PKPM无法同时使用,怎么解决? (3)11、客户希望将个人电脑设为服务器+客户端? (3)12、高版本PKPM的模型如何在低版本中打开?V2.1存为低版本时,老版本的PKPM为什么打不开? (4)13、完成建模,第二天打开时弹出“L OADLIBRARY FAILD WITH ERROR 8:存储空间不足,无法处理此命令”,怎么解决? (4)14、同一个模型,在V1.3中计算通过,但是V2.1中剪力墙显示PL,是不是两个版本有计算问题? (4)15、楼板施工图里工具条少了楼层的选择? (4)16、在电脑上已经有1.3版本后,安装V2.1版本,始终出现以下该界面,无法跳出安装界面? (5)17、如何去掉加密锁的时间限制(已有解码)? (5)18、出现下面的提示是什么原因? (6)19、U盘电子狗,和系统64位有关系吗? (6)20、出现下面报错的原因? (6)21、PAAD用不了,如下图所示,什么原因? (6)22、SATWE数检报错,见下图? (7)23、SAT数检报错,模型和错误见下图,如何处理? (7)24、V2.2安装用不了问题? (8)25、打开软件进入程序后,出现下图报错,怎么解决? (8)26、W IN8系统程序安装完之后锁不亮? (9)27、PMCAD可以进去,但保存退出时报错,为什么? (9)28、PKPM出现了闪退现象,是怎么回事? (9)29、客户端读不到锁问题(重复) (9)30、“DWG转图”没有右侧屏幕菜单?(重复) (9)31、网络版出现以下情况?(重复) (9)32、V2.2网络版PMCAD可以使用SATWE不能使用? (10)33、PKPM32位系统和64位的安装文件一样么? (10)34、网络版安装遇到下面的提示,怎么设置? (10)35、提示缺少PKPMI CON R ES.DL? (10)二、PMCAD (11)1、当模型出现异常时,如何恢复模型文件? (11)2、PMCAD中楼层定义,点主梁显示,单击鼠标一下就放大一倍,图面就看不清楚了。
PKPM常见问题与解答北京直销部目录一、安装问题 (1)1、软件某个模块进不去的原因? (1)2、锁没有正常驱动,怎么处理? (1)3、PAAD模块不能使用,可能原因? (1)4、V2.1版本网络版,客户端使用PMCAD时,经常出现出错或者报错?25、网络版程序,服务器能用,客户端不能用? (2)6、提示本机时间不对? (2)7、重装PKPM时,若遇到选项如何选? (2)8、装载动态库失败 (2)9、网络映射版PKPM,不能进入剪力墙施工图部分,其他模块没问题。
怎么解决? 310、WIFI与PKPM无法同时使用,怎么解决? (3)11、客户希望将个人电脑设为服务器+客户端? (3)12、高版本PKPM的模型如何在低版本中打开?V2.1存为低版本时,老版本的PKPM为什么打不开? (4)13、完成建模,第二天打开时弹出“L OADLIBRARY FAILD WITH ERROR 8:存储空间不足,无法处理此命令”,怎么解决? (4)14、同一个模型,在V1.3中计算通过,但是V2.1中剪力墙显示PL,是不是两个版本有计算问题? (4)15、楼板施工图里工具条少了楼层的选择? (4)16、在电脑上已经有1.3版本后,安装V2.1版本,始终出现以下该界面,无法跳出安装界面? (5)17、如何去掉加密锁的时间限制(已有解码)? (5)18、出现下面的提示是什么原因? (6)19、U盘电子狗,和系统64位有关系吗? (6)20、出现下面报错的原因? (6)21、PAAD用不了,如下图所示,什么原因? (6)22、SATWE数检报错,见下图? (7)23、SAT数检报错,模型和错误见下图,如何处理? (7)24、V2.2安装用不了问题? (8)25、打开软件进入程序后,出现下图报错,怎么解决? (8)26、W IN8系统程序安装完之后锁不亮? (9)27、PMCAD可以进去,但保存退出时报错,为什么? (9)28、PKPM出现了闪退现象,是怎么回事? (9)29、客户端读不到锁问题(重复) (9)30、“DWG转图”没有右侧屏幕菜单?(重复) (9)31、网络版出现以下情况?(重复) (9)32、V2.2网络版PMCAD可以使用SATWE不能使用? (10)33、PKPM32位系统和64位的安装文件一样么? (10)34、网络版安装遇到下面的提示,怎么设置? (10)35、提示缺少PKPMI CON R ES.DL? (10)二、PMCAD (11)1、当模型出现异常时,如何恢复模型文件? (11)2、PMCAD中楼层定义,点主梁显示,单击鼠标一下就放大一倍,图面就看不清楚了。

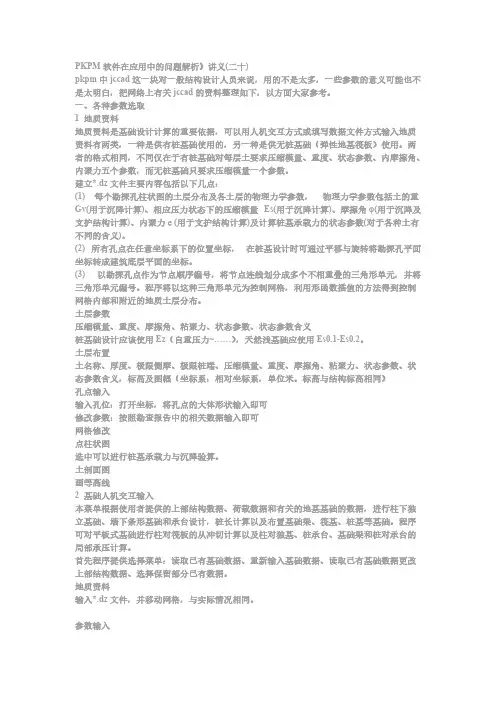

《PKPM软件在应用中的问题解析》讲义(1)目录第一章:砖混底框的设计(一)“按经验考虑墙梁上部作用的荷载折减”(二)“按规范墙梁方法确定托梁上部荷载”(三)“底框结构剪力墙侧移刚度是否应该考虑边框柱的作用”(四)混凝土墙与砖墙弹性模量比的输入(五)砖混底框结构风荷载的计算(六)砖混底框不计算地震力时该如何设计?(七)砖混底框结构刚度比的计算与调整方法探讨第二章:剪切、剪弯、地震力与地震层间位移比三种刚度比的计算与选择(一)地震力与地震层间位移比的理解与应用(二)剪切刚度的理解与应用(三)剪弯刚度的理解与应用(四)《上海规程》对刚度比的规定(五)工程算例(六)关于三种刚度比性质的探讨第三章:短肢剪力墙结构的计算(一)短肢剪力墙结构中底部倾覆力矩的计算(二)带框支结构短肢剪力墙的计算第四章:多塔结构的计算(一)带变形缝结构的计算(二)大底盘多塔结构的计算第五章:总刚计算模型不过的主要原因(一)多塔定义不对(二)悬空构件(三)铰接构件定义不对第六章:错层结构的计算(一)错层结构的模型输入(二)错层结构的计算第七章:PKPM软件关于砼柱计算长度系数的计算(一)规范要求(二)工程算例(三)SATWE软件的计算结果(四)注意事项(五)如何判断“水平荷载产生的弯矩设计值占总弯矩设计值的75%以上”这个条件?第八章:梁上架柱结构的荷载导算(一)工程概况(二)内力分析第九章:如何选择剪力墙连梁的两种刚度模型(一)剪力墙连梁变形的相对位移(二)结论第十章:板带截面法计算板柱剪力墙结构体系(一)板柱剪力墙结构体系的计算方法(二)有限元法计算的问题(三)板带截面法的特点第十一章:弹性楼板的计算和选择(一)什么是弹性楼板(二)弹性楼板的选择与判断(三)四种计算模式的意义和适用范围(五)工程实例第十二章:斜屋面结构的计算(一)斜屋面的建模(二)软件对屋面斜板的处理(三)斜屋面结构的计算(四)工程实例第十三章:次梁按主梁输和按次梁输的区别(一)导荷方式相同(二)空间作用不同(三)内力计算不同(四)工程实例第十四章:不规则结构方案调整的几种主要方法(一)工程算例1(二)工程算例2第十五章:用SATWE软件计算井字梁结构,为什么其计算结果与查井字梁结构计算表相差很大?(一)计算假定不同(二)计算假定不同的结果(三)工程算例(四)砖混结构,井字梁楼盖,如何计算?第十六章:JCCAD软件应用中的主要问题(一)地质资料的输入(二)荷载的输入(三)筏板基础的输入(四)弹性地基梁基础第十七章:基础的计算(一)联合基础的计算(二)砖混结构构造柱基础的计算(三)浅基础的最小配筋率如何计算?(四)基础重心校核(五)弹性地基梁5种计算模式该如何选择?(六)桩筏筏板有限元计算筏板基础时,倒楼盖和弹性地基梁板模型计算结果差异很大,为什么?(七)为什么同一个梁式筏板基础,采用梁元法计算和采用板元法计算二者之间会相差较大?(八)基础沉降计算时,为什么会出现沉降计算值为0?(九)基床反力系数K值的计算(十)单桩刚度的计算第十八章:钢结构(一)Mu<1.2Mp何意?如何解决?(二)节点域不满足要求何意?如何解决?(三)门式刚架结构,柱子的截面很大,应力比也很小,为什么柱长细比总不能满足要求?第十九章:其它问题(一)结构周期比的计算(二)为什么SATWE软件在调整0.2Q0系数时要默认最大值为2.0?如果想突破最大默认值该怎么办?(三)为什么有时候弹性板下的位移值小于刚性板下的位移值?(四)模拟施工1、模拟施工2和一次性加载三者之间有何联系与区别?(五)如果地震加速度值不是规范规定中的值该怎么办?(六)砼柱的单、双偏压计算该如何选择?(七)梁柱重叠部分简化为刚域该如何选择?(八)结构振型数的选取(九)顶塔楼地震作用放大系数该如何填?(十)底部加强区起算层号该如何填?(十一)结构基本周期是什么意思?该如何填?(十二)一根砼柱托两根不在同一条轴线上的梁该如何实现?(十三)砼剪力墙暗柱为什么会超筋?(十四)剪力墙边缘构件,钢筋配筋面积太大怎么办?(十五)如何解决人防地下室工程梁延性比超限问题?(十六)斜支撑输入中的常见问题(十七)SATWE软件中“强制执行刚性板假定”是何意?该如何选择?(十八)何时考虑双向地震作用?(十九)SATWE和TAT软件中“底层柱墙最大组合内力”里的值是设计值还是标准值?可否作为基础设计依据?第一章砖混底框的设计(一)“按经验考虑墙梁上部作用的荷载折减”⑴由于墙梁的反拱作用,使得一部分荷载直接传给了竖向构件,从而使墙梁的荷载降低。
PKPM问题解析1、在PKPM的JCCAD中设计剪力墙下的桩基和承台,如何建模?答:剪力墙下承台,可按非承台桩布置,由围桩承台方式生成,也可以用布置筏板的方式生成,最后用桩筏有限元计算。
2、请问底层柱子配筋比上层小, 这种情况正常吗?答:正常。
如果底层柱为大偏心受压,起控制作用的内力为弯矩大、轴力小的组合内力,这样底层柱的配筋就可能比上层柱的配筋大。
3、SATWE内力与配筋计算,怎么运行到VSS模态分析时就运行不下去了?答:如果选择模拟施工3或VSS求解,可能会出现计算到“VSS 模态分析”停止,表明振型数取的过多,超过了VSS求解器的限制。
降低振型数试试看,再不行,选择“模拟施工1+LDLT分解”计算。
4、08版PKPM,独立基础怎么没有标注尺寸和独基编号了呢?答:在基础施工图的下拉菜单,在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。
5、筏板后浇带如何设置?答:在新版JCCAD,基础人机交互输入中筏板菜单下增加“布后浇带”功能,可直接输入后浇带宽度后进行布置。
6、08版PMCAD中楼板层间复制如何使用?答:选择当前标准层,勾选需要复制的目标标准层号,即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。
7、PKPM里面生成的吊筋有没有考虑人防荷载?答:没有考虑。
SATWE内力作整体分析,按照等效静力荷载考虑人防荷载,而次梁集中力属于局部内力计算,可以不考虑。
目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。
8、PKPM楼梯建模,可以建剪刀梯吗?答:楼梯布置菜单下暂时没有剪刀梯的楼梯类型,可按照斜杆来近似模拟剪刀梯板的作用。
9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因?答:模型输入有问题,请检查。
局部构件没有竖向构件的支撑,形成长悬臂结构而导致恒载作用下竖向位移超大的现象。
10、用JCCAD筏板有限元计算的土最大反力出现超大的异常情况?答:地质资料输入不完整,该部分筏板下无地质资料,增加孔点使输入的地质资料范围扩大至筏板所有区域。
1钢结构部分1、支撑与梁柱连接节点节点板与支撑连接焊缝计算剪力是如何计算的?答:无论是在支撑节点程序默认按照等强连接设计,节点验算最大轴力设计值N为截面轴向承载力设计值,即fA,计算得到N后,如下图中的情况,在与该轴力平行的方向的焊缝为两对共四条,所以每条焊缝的设计剪力为N/4。
2、按照《钢结构设计手册》檩条计算例题相关条件采用STS简支檩条工具箱进行檩条验算,发现工具箱结果在内力相差不大的情况下与手册结果有很大差别,是什么原因?答:《钢结构设计手册》例题中采用的是[10的槽钢截面,槽钢截面对于y轴是不对称的,因此其相对于y轴抵抗矩W左,W右是不同的,考虑强度应力时,相对于y轴,一侧受压,一侧受拉,两者都需要考虑,最终强度应力控制值,应取二者较大值考虑,《钢结构设计手册》中并没有考虑到这一点,具体设计内力和截面数据如下:按照如下方式计算檩条拉压应力,结果取大值,与STS工具箱计算结果一致。
3、门式刚架中需要部分柱间进行抽柱,三维门式刚架建模时是直接将托梁在三维建模中程序会自动识别吗?可以考虑该托梁作为支座进的竖向变形,以及将被支承的这一榀的竖向、水平荷载都传给相邻榀吗?被托的这一榀是梁端直接支承在托梁上还是需要必带短柱呢?答:如下图:门式刚架三维设计中的托梁是需要定义的,只有定义了之后程序才会对托梁上承托的竖向荷载、纵向山墙风荷载和吊车纵向刹车力,进行导算。
需要注意的是门式三维模块是二维单榀模型的集合,程序并不会形成用于分析和计算完整的三维模型,而是和二维pk 一样,生成若干单榀模型,以横向为主分析,同时生成纵向榀数据,横向榀和纵向榀的分析和计算是完全独立的,并不存在双向受力分析和设计过程,托梁两端与柱铰接,所以托梁的竖向荷载产生的竖向力传到横向榀,纵向山墙风荷载和吊车纵向刹车力只对纵向榀(主要是柱间支撑)有影响。
v3系列后期版本可不建立短柱即可完成导算。
具体导算情况可在显示设置中勾选显示导荷节点,选择需要显示的工况可以看到导荷结果。
1、在PKPM的JCCAD中设计剪力墙下的桩基和承台,如何建模?答:剪力墙下承台,可按非承台桩布置,由围桩承台方式生成,也可以用布置筏板的方式生成,最后用桩筏有限元计算。
2、请问底层柱子配筋比上层小, 这种情况正常吗?答:正常。
如果底层柱为大偏心受压,起控制作用的内力为弯矩大、轴力小的组合内力,这样底层柱的配筋就可能比上层柱的配筋大。
3、SATWE内力与配筋计算,怎么运行到VSS模态分析时就运行不下去了?答:如果选择模拟施工3或VSS求解,可能会出现计算到“VSS模态分析”停止,表明振型数取的过多,超过了VSS求解器的限制。
降低振型数试试看,再不行,选择“模拟施工1+LDLT分解”计算。
4、08版PKPM,独立基础怎么没有标注尺寸和独基编号了呢?答:在基础施工图的下拉菜单,在“标注构件”与“标注字符”中分别标注独基尺寸与独基编号。
5、筏板后浇带如何设置?答:在新版JCCAD,基础人机交互输入中筏板菜单下增加“布后浇带”功能,可直接输入后浇带宽度后进行布置。
6、08版PMCAD中楼板层间复制如何使用?答:选择当前标准层,勾选需要复制的目标标准层号,即可把当前标准层的楼板开洞和板厚等信息复制到目标标准层里。
7、PKPM里面生成的吊筋有没有考虑人防荷载?答:没有考虑。
SATWE内力作整体分析,按照等效静力荷载考虑人防荷载,而次梁集中力属于局部内力计算,可以不考虑。
目前程序只是考虑1.2恒+1.4活工况组合下的次梁集中力来计算次梁箍筋加密与吊筋。
8、PKPM楼梯建模,可以建剪刀梯吗?答:楼梯布置菜单下暂时没有剪刀梯的楼梯类型,可按照斜杆来近似模拟剪刀梯板的作用。
9、请问WDISP.OUT文件中竖向恒载作用下的楼层最大位移为星号是什么原因?答:模型输入有问题,请检查。
局部构件没有竖向构件的支撑,形成长悬臂结构而导致恒载作用下竖向位移超大的现象。
10、用JCCAD筏板有限元计算的土最大反力出现超大的异常情况?答:地质资料输入不完整,该部分筏板下无地质资料,增加孔点使输入的地质资料范围扩大至筏板所有区域。
11、混凝土梁做成型钢混凝土梁后,梁施工图中挠度反而变大?答:型钢混凝土梁挠度的计算与内部型钢及配筋均有关。
虽然变为型钢砼梁,但相应配筋也减小,导致挠度变化不大。
可使用“考虑楼板作为翼缘的作用“来计算型钢混凝土梁的挠度,考虑会挠度有较明显减小。
12、多塔、设缝结构的遮挡部分风荷载如何考虑计算?答:设缝结构、分缝的多塔结构,其遮挡部分的风荷载计算,通过SATWE多塔定义的遮挡面定义来处理。
默认遮挡面即背风面的体型系数为0.5。
如遮挡面与屏幕竖向平行,则+X,—X风力的体型系数均取为1.3-0.5=0.8;Y风的体型系数仍然取1.3。
可从WMASS.OUT中查看每层每方向的风荷载变化。
13、底层两柱子内力完全对称,且全部使用JCCAD自动生成的三桩承台。
但两承台桩反力确不一样,为什么?答:同一柱子下,三桩承台不同布置角度下的桩反力是不同的。
外力完全对称的情况下,三桩承台布置角度也要对称,用户初始布置的三桩承台是平行关系,非对称关系,出现上述异常现象。
还要注意JCCAD布置桩承台时,如果是“自动生成”,则程序可自动以柱子形心为承台中心;如果是手工的“承台布置”,最初是以节点作为承台中心;当上部柱子是偏心布置时,需要注意两者区别;在执行手工布置的“承台布置”时,可输入相对节点的偏心值。
否则两承台实际位置不一样,计算桩反力也会不同。
14、《钢管混凝土结构设计与施工规程》CECS 28:90中未对钢管混凝土柱的轴压比进行规定,但SATWE结果中给出了轴压比,该值如何参考?答:当套箍指标(钢管受压承载力设计值与内填混凝土受压承载力设计值的比值)大于0.9时,即使用于抗震地区,轴压比为1时,钢管混凝土柱仍具有较好的抗弯抗压及延性,所以一般不用控制轴压比。
程序给出的数值仅供参考。
15、三维计算出现层间位移比大于2的情况,除了结构不规则原因外,还有可能是不等高基础,或者使用了柱底标高命令,将柱子向下层延伸较多。
16、两个截面一样的转换梁,SATWE计算后箍筋及纵筋完全一样,但一个显示红色超限,另一个不超,什么原因?答:其中超限梁为转换梁的剪压比超限,即剪力过大。
由于转换梁的最小配箍率远大于普通梁,所以两梁显示的箍筋都按最小配箍率配置,即按超限剪力算得的箍筋也小于最小配箍率。
这种现象在普通梁中很少出现,因为其最小配箍率较小,如果普通梁剪力超限,用超限剪力算得的箍筋往往大于最小配箍率。
17、SATWE参数“荷载自定义组合”,SATWE旧不能完全读取荷载参数中的自定义组合;2010年后的新SATWE可以完全读取,只按照用户自定义的工况及系数进行组合。
18、10年后的PMCAD中增加了“墙洞荷载”命令,用于在剪力墙洞口上方施加荷载,但只能接力2010年后的SATWE计算。
如果接力“SATWE旧”,该荷载读不到。
19、“SATWE旧”结果显示“底层柱、墙最大组合内力简图”选项会提示“本菜单那为89规范遗留,不适应新规范”。
2010年后SATWE没有该提示,是否已经采用02版规范组合?答:没有采用02版规范组合,仍然要以JCCAD中的荷载组合为准。
20、STS三维门式刚架中,“受荷简述”文本文件有节点的风力,但没有地震力,为什么?答:该文件给出了各节点的重力荷载代表值,程序使用该代表值进行地震作用计算。
具体地震作用的内力查看要在每榀刚架的结果文件中查看。
21、SATWE参数定义:地震信息“中设置了斜交附加地震数,在哪里查看是否计算了?答:在SATWE结果文本文件WWNL.OUT中可看到该附加地震的构件内力。
其工况名为EX1、EY1,如有2组附加角度,则还有EX2、EY2。
斜交附加地震角度只需要输入一个角度,如45度,与其垂直的135度不需要输入,程序可以自动计算。
22、SATWE参数“设计信息”中新增“抗震设计的框架梁端配筋考虑受压钢筋”什么意思?答:计算梁端配筋时,一级抗震梁,取受压钢筋为0.5As;二、三级抗震时,取受压钢筋为0.3As(依据高规及抗规中,一级抗震时,梁端底面与顶面钢筋面积比值不小于0.5、二三级不小于0.3);四级抗震仍然不考虑受压钢筋。
该命令对梁端顶面受拉、梁端底面受拉两种情况都有效。
1、对转换层在地面上2层及以上的结构,根据高规附录E计算的转换层上下等效侧向刚度比在SATWE结果文本文件WMASS.OUT中有输出,该比值如何计算出?答:WMASS文件中分别输出了转换层上下层的刚度K2和K1,两者与规范中的Δ2、Δ1关系为K2=1/Δ2,K1=1/Δ1;同时给出转换层上下所取的高度H2和H1。
最终的比值为K2H2/K1H1。
2、JCCAD地基梁内力计算参数中,新增命令“考虑柱子刚度”,如何使用?答:当算法选择“按普通弹性地基梁计算”、“上部结构等代刚度为基础梁刚度的倍数”模式时可选择此项计算。
当完全考虑上部结构刚度时,不需要选择。
3、框剪体系,算2次,1:楼层组装中加入地下室,计算时设为完全嵌固(填负值);2:楼层组装不要地下室。
两次计算结果楼层最大位移角分别为1/700和1/800,什么原因?答:因为有地下室的模型在正负0处,只约束住了水平面的三个自由度,即两个水平位移和一个绕结构竖向的转角。
其他三个竖向自由度为约束,按真实刚度考虑。
有地下室时,风或地震作用下,其结构平面两端竖向构件存在拉、压力,对水平刚度产生影响。
无地下室由于正负0处6个自由度都被嵌固,无法考虑该影响。
无地下室的侧移可能稍小。
严格来说,应考虑地下室计算。
4、TCAD打开后,屏幕菜单丢失,如何处理?答:是因为C:\PKPM\CFG中的mdfy.cmd和mdfy.mnu损坏。
可将同事正常电脑上的两个文件拷贝到本机CFG目录下,再打开TCAD屏幕菜单正常。
5、10年的JCCAD计算墙下桩承台时,除了使用第五步“桩筏筏板有限元计算”外,还可使用第四步“桩基承台及独基沉降计算”进行计算;之前只能采用第五步算。
但墙下桩承台仍然要用户手工布置,如围桩承台命令,不能自动生成暂时。
6、SATWE中WMASS.OUT偏心率Eex ,Eey 是怎么计算的?答:Floor No. 6 Tower No. 1Xstif= 30.7260(m) Ystif= 16.3432(m) Alf = 0.0000(Degree)Xmass= 28.9184(m) Ymass= 7.8952(m) Gmass= 4724.3184(t)Eex = 0.1866 Eey = 0.9133Ratx = 0.5714 Raty = 0.5496Ratx1= 0.9465 Raty1= 0.9261 薄弱层地震剪力放大系数= 1.15RJX = 2.9780E+06(kN/m) RJY = 2.7606E+06(kN/m) RJZ = 0.0000E+00(kN/m)偏心率计算公式为Eex=(Xmass-Xstif)/sqrt(Rjz/Rjx)。
当选择剪弯刚度和地震剪力算法时,其偏心率使用剪弯刚度计算。
当选择剪切刚度算法时,偏心率采用剪切刚度计算。
注意,地震剪力与层间位移算法中,RJZ=0,未使用该刚度进行偏心率计算。
7、自动生成桩承台时,对桩数的自动计算,JCCAD未考虑水浮力的作用,如考虑,桩数可能减少。
用户需要考虑时,可通过提高桩的承载力,变相减少桩数。
8、PMCAD中左右顶点标高不同的剪力墙,即斜墙(该墙平面垂直于大地),只能在顶层输入,不能输入在中间楼层,否则左右顶点标高识别不了。
9、转换层结构中,经常出现梁托偏心墙,上层墙与下层转换梁轴线不对齐,需要加刚性杆实现连接。
包括其他的梁托柱等情况。
PMSAP新增碰撞检查功能,只要上下构件在几何实体上存在碰撞,就认为二者存在连接关系,并考虑其连接关系计算,不需要再施加较为复杂的刚性杆。
10、桩筏基础,JCCAD中如果要考虑桩间土的分担,计算模型”选择弹性地基梁板模型,“基础计算模型及沉降计算规范”选择复合桩基(桩基规范2008),程序会自动根据规范算出相应的基床系数(一般这个值是1000~5000).。
11、pmcad中输入c10以下的混凝土,程序是多少强度计算的?答:satwe旧中c10以下的混凝土也能按照输入的强度计算,新版satwe中低于c15的混凝土均按c15计算。
12、天正7.5版本导入pmcad只能读取轴线?答:另存为天正三的文件即可转换。
《高层建筑混凝土结构技术规程》第10.1.5条规定:“复杂高层建筑结构中的受力复杂部位,宜进行应力分析,并按应力进行配筋设计校核。
”SATWE 菜单下的“框支剪力墙有限元分析”模块(简称FEQ)可以接力PKPM各计算模块计算,对转换梁作高精度有限元分析,并根据应力计算结果会出配筋。
